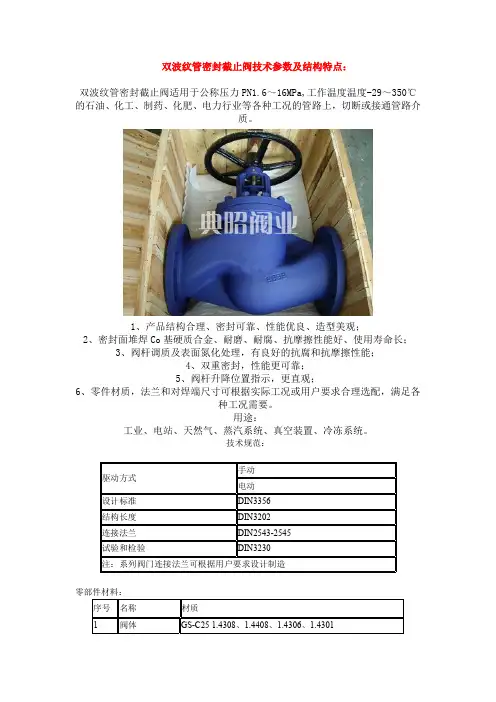

1.【波纹管截止阀】概述：适用于公称压力PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

2.【波纹管截止阀】主要结构特点：
◆产品结构合理、密封可靠、性能优良、造型美观；
◆密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
◆阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
◆双重密封，性能更可靠；
◆阀杆升降位置指示更直观；
◆零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

波纹管截止阀原理波纹管截止阀作为一种重要的工业阀门，在石油、化工、医药等领域广泛应用。

它的原理是利用波纹管壳体的变形来实现管道流体的截止和调节。

下面，我们将从波纹管截止阀的结构、使用时的注意事项和维护保养方面来介绍它的原理。

一、结构原理波纹管截止阀是由阀体、阀盖、波纹管、阀芯和手柄等组成。

其中，阀体和阀盖的材质常见有碳钢、不锈钢、铸铁等，波纹管则是由一系列波纹状的不锈钢薄片组成，具有良好的弹性和耐腐蚀性。

波纹管截止阀原理是基于波纹管的变形来控制管道流量的。

当手柄旋转1/4圈时，阀芯随之旋转，从而使波纹管产生变形。

当波纹管变形后，其直径和长度都会发生改变，进而改变管道的截面积和通流量。

当手柄再次旋转1/4圈时，阀芯恢复原位，波纹管也恢复原样，管道内流体完全停止流动。

二、使用注意事项在使用波纹管截止阀时，需要注意以下几点：1.阀门安装的位置应根据流体流动的方向选择，防止反向流动。

2.阀门在工作时应缓慢地旋转，避免因过快而导致管道压力急剧变化。

3.不要将波纹管截止阀用于高温和高压的场合，以免引起波纹管的过度变形，损坏阀门。

4.经过长时间使用后，需要定期检查波纹管是否出现磨损或腐蚀，如有必要及时更换。

三、维护保养波纹管截止阀在使用过程中需要定期进行维护保养，以确保其正常运行。

具体维护保养的内容如下：1.阀门在工作时应定期检查及时排放管道内积聚的杂质，如沉淀物、泥沙等。

2.检查波纹管表面是否有裂纹、变形等损坏情况，如有必要需要更换。

3.对于长期闲置的阀门，需要进行防锈和防腐处理，以防止波纹管受潮和腐蚀。

4.阀门在存放过程中应保持干燥通风，避免阳光直射。

总的来说，波纹管截止阀结构简单、使用方便、可靠性高，在石油、化工、医药等领域都有广泛的应用。

但在使用时需要注意安装位置、旋转速度等因素，并进行定期维护保养，以保证其正常运行。

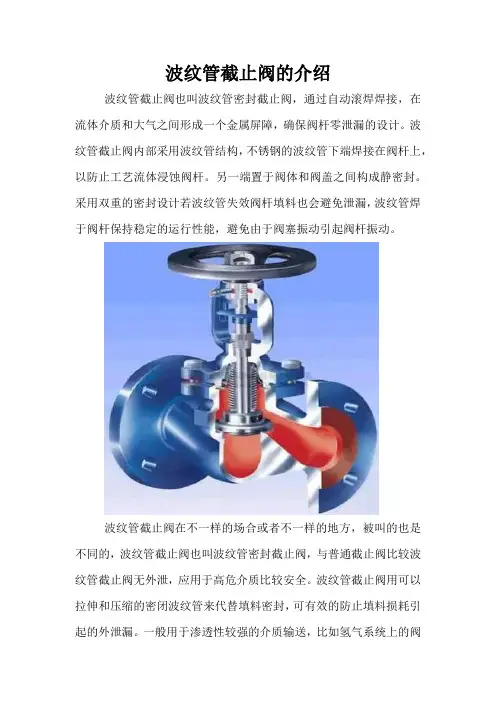

波纹管截止阀的介绍波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。

波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。

另一端置于阀体和阀盖之间构成静密封。

采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。

波纹管截止阀在不一样的场合或者不一样的地方，被叫的也是不同的，波纹管截止阀也叫波纹管密封截止阀，与普通截止阀比较波纹管截止阀无外泄，应用于高危介质比较安全。

波纹管截止阀用可以拉伸和压缩的密闭波纹管来代替填料密封，可有效的防止填料损耗引起的外泄漏。

一般用于渗透性较强的介质输送，比如氢气系统上的阀门，只要波纹管不损坏一般没有外漏；而一般截止阀用填料来进行密封，容易出现泄漏。

波纹管截止阀比普通的好，普通截止阀用填料密封，阀杆和填料间会滑动，在低温下容易泄露。

波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆，另一端置于阀体和阀盖之间构成静密封。

采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。

波纹管截止阀是个比较小的类别，蒸汽截止阀的类别相对比较大，普通的截止阀也可以用在蒸汽系统上；可以说波纹管截止阀是属于蒸汽截止阀，但不能说蒸汽截止阀是属于波纹管截止阀。

波纹管截止阀要是发生外漏的现象的话还是比较好处理的，不用很担心，按步骤一步一步的做好检查并进行维修即可，要是是中法兰漏的，把中法兰的螺栓再紧一下就好，要是还是泄露的话那就要打开看看中法兰垫片是否有损坏，在填料处漏，要紧填料压盖，如果填料太松，就要再加填料，如果直接是体上就漏，低压力的话可以焊一下，要是高压力就不要这么做，会发生危险的，对于内漏问题，情况还是有很多种的，可以自己先简单的做一下检查。

截止阀基础知识与设计计算截止阀（Gate Valve）是一种常用的流体控制阀门，广泛应用于石油、化工、电力、冶金等工业领域。

本文将介绍截止阀的基础知识和设计计算。

一、截止阀基础知识1.截止阀的原理和结构截止阀是通过旋转阀门来控制流体的流通。

其主要由阀体、阀盖、阀杆、阀座和阀瓣等组成。

当阀门关闭时，阀瓣与阀座紧密接触，阻断流体的流通；当阀门开启时，阀瓣与阀座分离，使流体得以流通。

2.截止阀的分类截止阀可分为平板式截止阀、单门式截止阀和双门式截止阀。

其中平板式截止阀适用于中小口径的管道，单门式截止阀适用于中大口径的管道，双门式截止阀适用于大口径的管道。

3.截止阀的优缺点截止阀的优点是结构简单、密封性好、流阻小，适用于高温高压条件下的流体控制；缺点是启闭力大、开启维护麻烦，对垂直管道中的流体流动有一定影响。

二、截止阀的设计计算1.阀门的大小选择选择阀门的大小，需要考虑流量系数和压力损失。

流量系数通过实际试验或根据流体的参数计算得出，可根据不同的应用领域选择相应的流量系数。

压力损失可以通过管道阻力计算公式进行估算。

2.阀门的材质选择根据工作介质的性质，选择合适的阀门材质。

常见的材质有碳钢、不锈钢、合金钢等。

对于特殊介质，还需要注意选择耐腐蚀材料。

3.阀门密封面设计阀瓣与阀座的密封面设计要保证良好的密封性，减小泄漏量。

常见的密封方式有金属对金属密封、金属对弹性材料密封和弹性材料密封。

4.阀门的操作力计算设计阀门的操作力是为了保证正常的开启和关闭操作。

操作力的计算应考虑阀门的结构参数以及对流体产生的作用力。

5.阀门的安装与维护阀门的安装应根据施工要求进行，注意阀门的定位和固定，防止阀门因震动而松动。

平时要注意阀门的维护保养，定期检查阀门的密封性和操作性。

总结：截止阀是一种常用的流体控制阀门，其基础知识包括原理结构、分类和优缺点等；设计计算包括阀门大小选择、阀门材质选择、密封面设计、操作力计算以及安装与维护等。

波纹管截止阀目录国标波纹管截止阀-WJ41H国标波纹管截止阀德标波纹管截止阀-WJ41德标波纹管截止阀波纹管截止阀-WJ41H波纹管截止阀波纹管截止阀美标波纹管截止阀-WJ41H美标波纹管截止阀锻钢波纹管截止阀-BL8C4Y、BL8C5Y锻钢波纹管截止阀波纹管截止阀一、产品[波纹管截止阀]的详细资料：产品名称：波纹管截止阀产品特点：波纹管截止阀、闸阀具有双重密封装置除填料外还有不锈钢波纹管作密封元件，密封性最佳。

波纹管截止阀报价,波纹管截止阀价格,波纹管截止阀厂家。

二、试验压力：试验项目试验介质公称压力PN6PN16PN25PN40壳体试验水0.9 2.4 3.8 6.0高压密封试验水0.7 1.8 2.8 4.4低压密封试验气0.60.60.60.6※公称压力PN的压力单位为bar1MPa=10bar三、产品规格：新型号旧型号公称通径适用介质工作温度101520253240506580100125150200250300400CJc4D1W-6P WJ41W-6P○○○○○○○○○○○○○○○○硝酸等≤150℃CJc4A1W-16P WJ41W-16P○○○○○○○○○○○○○○○○CJc4D1W-25P WJ41W-25P○○○○○○○○○○○○○○○○CJc4E1W-40P WJ41W-40P○○○○○○○○○○○○○○○○CJc6B1W-6P WJ61W-6P○○○○○○○○○○○○○○○○CJc6A1W-16P WJ61W-16P○○○○○○○○○○○○○○○○CJc6A1W-25P WJ61W-25P○○○○○○○○○○○○○○○○CJc2A1W-16P WJ21W-6P○○○○○○○○○○○○○○○○CJc2A1W-25P WJ21W-16P○○○○○○○○○○○○○○○○CJc2A4W-16P WJ24W-16P○○○○○○○○○○○○○○○○CJc2A4W-25P WJ24W-25P○○○○○○○○○○○○○○○○CJc4D1H-6C WJ41W-6C○○○○○○○○○○○○○○○○水、蒸汽、油品等≤350℃CJc4A1H-16C WJ41W-16C○○○○○○○○○○○○○○○○CJc4D1H-25WJ41W-25○○○○○○○○○○○○○○○○CJc4E1H-40WJ41W-40○○○○○○○○○○○○○○○○CJc6A1H-16C WJ61W-16C○○○○○○○○○○○○○○○○CJc6A1H-25WJ61W-25○○○○○○○○○○○○○○○○CJc2A1H-16C WJ21W-16C○○○○○○○○○○○○○○○○CJc2A1H-25WJ21W-25○○○○○○○○○○○○○○○○CJc2A4H-16C WJ24W-16C○○○○○○○○○○○○○○○○CJc2A4H-25WJ24W-25○○○○○○○○○○○○○○○○四、主要零件材料：零件名称阀门材料代号碳钢阀C不锈钢P 阀体WCB堆焊不锈钢ZG1Cr18Ni9Ti阀盖WCB ZG1Cr18Ni9Ti阀杆2Cr131Cr18Ni9Ti阀瓣1Cr18Ni9Ti堆硬质合金1Cr18Ni9Ti堆硬质合金波纹管1Cr18Ni9Ti1Cr18Ni9Ti阀杆螺母ZQA19-4ZQA19-4填料柔性石墨柔性石墨或聚四氟乙烯垫片缠绕式垫片缠绕式垫片或聚四氟乙烯五、试验压力：试验项目试验公称压力介质PN6PN16PN25PN40壳体试验水0.9 2.4 3.8 6.0高压密封试验水0.7 1.8 2.8 4.4低压密封试验气0.60.60.60.6※CJc4D-6P，CJ6B1W-6P阀瓣密封面为氟乙烯（DN300、400除外）CJc4D1W-6P CJc4A1W-16P CJc4A1W-25P CJc4E1W-40P CJc4A1W-16C CJc4A1W-25CJc4E1W-40六、波纹管截止阀外形尺寸和连接尺寸：DN L H D D1D2D3b1f1D4f2Do f b Z-d1013020290604223633531202144-13.5 161513020295654728634031202144-13.5 1620150231105755835835131402144-13.5 2281601625160231115856842835831402144-13.5 2281601632180273120907048646631202144-14 286161401007850831604-17.5 27418402002781301008054847631203144-14 31716 1501108860832004-17.5 34518502303351401109065848831403144-14 31716 16512510272832004-17.5 3962065290331185145122948311032403184-17.5 399280228-17.5803104022001601331058312132403208-17.5 4052802210035041622019015812811 3.5150 3.53203208-17.5 460235190248-2212540046725021018415411 3.5--3603228-17.5 270220288-2615048052528524021218211 3.5--3603248-22 300250308-26200600611340310278---260 3.550032612-22 3603102783012-27250△65075040535532029111 4.5--64033015-25 300△75075443539536233511 4.5--50042412-23 400△950954535495462435115--72042816-23说明:1、结构长度符合CVA2.5-83的规定（带△者除外）。

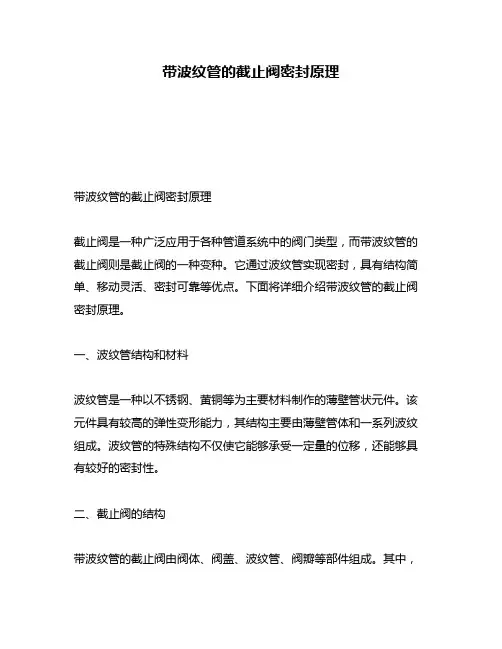

带波纹管的截止阀密封原理带波纹管的截止阀密封原理截止阀是一种广泛应用于各种管道系统中的阀门类型，而带波纹管的截止阀则是截止阀的一种变种。

它通过波纹管实现密封，具有结构简单、移动灵活、密封可靠等优点。

下面将详细介绍带波纹管的截止阀密封原理。

一、波纹管结构和材料波纹管是一种以不锈钢、黄铜等为主要材料制作的薄壁管状元件。

该元件具有较高的弹性变形能力，其结构主要由薄壁管体和一系列波纹组成。

波纹管的特殊结构不仅使它能够承受一定量的位移，还能够具有较好的密封性。

二、截止阀的结构带波纹管的截止阀由阀体、阀盖、波纹管、阀瓣等部件组成。

其中，波纹管处于阀体和阀盖之间，负责实现截止阀的密封。

阀瓣则是实现流量管道的控制和调节的重要部分。

三、密封原理带波纹管的截止阀的密封原理是利用波纹管的弹性变形能力和受压后的自复原特性。

当阀门关闭时，阀瓣与带波纹管的阀座之间形成密封面，波纹管受到液压力的挤压，被压缩变形。

波纹管在压缩变形的同时，也积累能量。

当波纹管受到内部介质的压力，其弹性变形作用力比介质压力大时，波纹管自然弹起将阀瓣推开，内部介质就可自由流动。

当需要关闭阀门时，波纹管收回，阀瓣回到原来的位置，从而实现了阀门的关闭和打开。

四、应用范围带波纹管的截止阀主要适用于腐蚀性介质和高温介质等特殊场合，同时还广泛应用于石油化工、冶金、制药、食品和造纸等行业中。

由于其结构简单、使用方便、维修方便，成为了众多管道系统中的重要部分。

总之，带波纹管的截止阀是一种性能卓越的阀门类型，其密封原理主要依靠波纹管的弹性变形特性。

在实际应用中，应根据所应用的介质和环境等因素进行选择，以保证其功能和使用寿命。

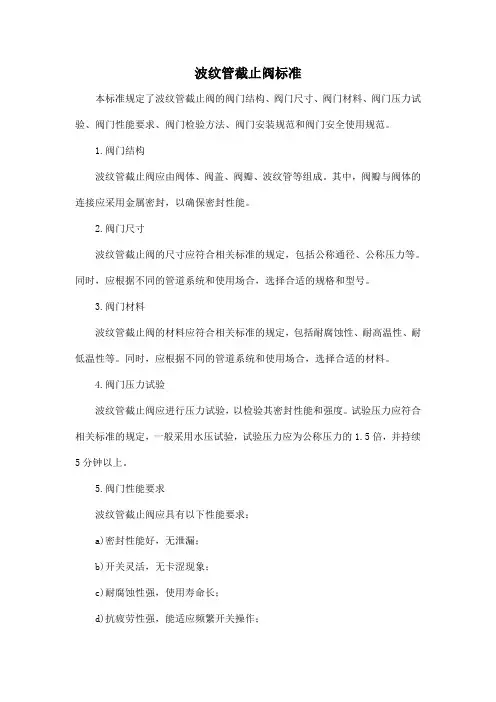

波纹管截止阀标准本标准规定了波纹管截止阀的阀门结构、阀门尺寸、阀门材料、阀门压力试验、阀门性能要求、阀门检验方法、阀门安装规范和阀门安全使用规范。

1.阀门结构波纹管截止阀应由阀体、阀盖、阀瓣、波纹管等组成。

其中，阀瓣与阀体的连接应采用金属密封，以确保密封性能。

2.阀门尺寸波纹管截止阀的尺寸应符合相关标准的规定，包括公称通径、公称压力等。

同时，应根据不同的管道系统和使用场合，选择合适的规格和型号。

3.阀门材料波纹管截止阀的材料应符合相关标准的规定，包括耐腐蚀性、耐高温性、耐低温性等。

同时，应根据不同的管道系统和使用场合，选择合适的材料。

4.阀门压力试验波纹管截止阀应进行压力试验，以检验其密封性能和强度。

试验压力应符合相关标准的规定，一般采用水压试验，试验压力应为公称压力的1.5倍，并持续5分钟以上。

5.阀门性能要求波纹管截止阀应具有以下性能要求：a)密封性能好，无泄漏；b)开关灵活，无卡涩现象；c)耐腐蚀性强，使用寿命长；d)抗疲劳性强，能适应频繁开关操作；e)适应性强，可应用于各种管道系统。

6.阀门检验方法波纹管截止阀的检验方法应包括外观检查、尺寸检查、材料检查、压力试验等。

其中，外观检查应检查阀门的表面质量、开关是否灵活等；尺寸检查应检查阀门的公称通径、公称压力等是否符合要求；材料检查应检查阀门的主要材料是否符合要求；压力试验应检查阀门的密封性能和强度是否符合要求。

7.阀门安装规范波纹管截止阀的安装规范应符合以下要求：a)安装前应清理管道内的杂质和异物；b)安装时应确保阀门处于关闭状态；c)应根据不同的管道系统和使用场合，选择合适的安装方式；d)在安装过程中不得对阀门进行强制变形或损坏。

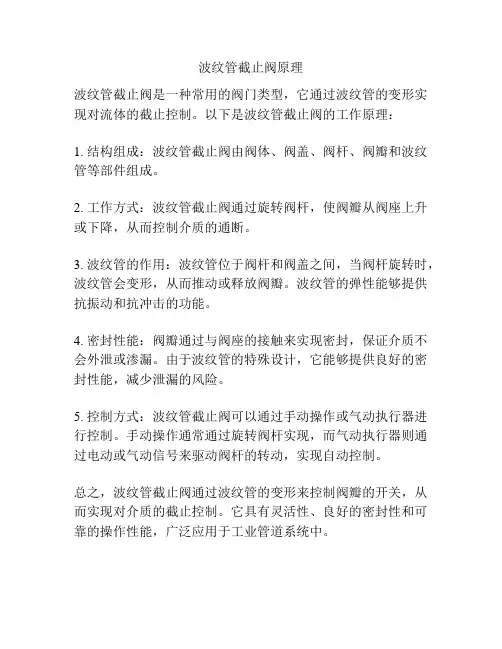

波纹管截止阀原理
波纹管截止阀是一种常用的阀门类型，它通过波纹管的变形实现对流体的截止控制。

以下是波纹管截止阀的工作原理：
1. 结构组成：波纹管截止阀由阀体、阀盖、阀杆、阀瓣和波纹管等部件组成。

2. 工作方式：波纹管截止阀通过旋转阀杆，使阀瓣从阀座上升或下降，从而控制介质的通断。

3. 波纹管的作用：波纹管位于阀杆和阀盖之间，当阀杆旋转时，波纹管会变形，从而推动或释放阀瓣。

波纹管的弹性能够提供抗振动和抗冲击的功能。

4. 密封性能：阀瓣通过与阀座的接触来实现密封，保证介质不会外泄或渗漏。

由于波纹管的特殊设计，它能够提供良好的密封性能，减少泄漏的风险。

5. 控制方式：波纹管截止阀可以通过手动操作或气动执行器进行控制。

手动操作通常通过旋转阀杆实现，而气动执行器则通过电动或气动信号来驱动阀杆的转动，实现自动控制。

总之，波纹管截止阀通过波纹管的变形来控制阀瓣的开关，从而实现对介质的截止控制。

它具有灵活性、良好的密封性和可靠的操作性能，广泛应用于工业管道系统中。

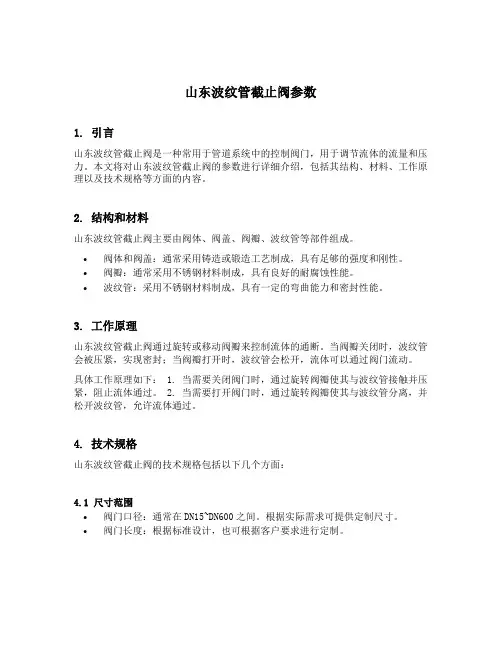

山东波纹管截止阀参数1. 引言山东波纹管截止阀是一种常用于管道系统中的控制阀门，用于调节流体的流量和压力。

本文将对山东波纹管截止阀的参数进行详细介绍，包括其结构、材料、工作原理以及技术规格等方面的内容。

2. 结构和材料山东波纹管截止阀主要由阀体、阀盖、阀瓣、波纹管等部件组成。

•阀体和阀盖：通常采用铸造或锻造工艺制成，具有足够的强度和刚性。

•阀瓣：通常采用不锈钢材料制成，具有良好的耐腐蚀性能。

•波纹管：采用不锈钢材料制成，具有一定的弯曲能力和密封性能。

3. 工作原理山东波纹管截止阀通过旋转或移动阀瓣来控制流体的通断。

当阀瓣关闭时，波纹管会被压紧，实现密封；当阀瓣打开时，波纹管会松开，流体可以通过阀门流动。

具体工作原理如下： 1. 当需要关闭阀门时，通过旋转阀瓣使其与波纹管接触并压紧，阻止流体通过。

2. 当需要打开阀门时，通过旋转阀瓣使其与波纹管分离，并松开波纹管，允许流体通过。

4. 技术规格山东波纹管截止阀的技术规格包括以下几个方面：4.1 尺寸范围•阀门口径：通常在DN15~DN600之间。

根据实际需求可提供定制尺寸。

•阀门长度：根据标准设计，也可根据客户要求进行定制。

4.2 压力等级•阀门的压力等级通常为PN16~PN40。

不同压力等级适用于不同工作条件下的使用。

4.3 温度范围•阀门的温度范围通常为-20℃~200℃。

特殊情况下可以进行定制以满足更高温度要求。

4.4 泄漏等级•阀门具有良好的密封性能，在关闭状态下泄漏等级达到零泄漏。

4.5 连接方式•阀门的连接方式通常为法兰连接，也可以根据客户要求提供其他连接方式。

4.6 驱动方式•阀门的驱动方式可分为手动和电动两种。

手动驱动通常采用手轮或手柄，电动驱动则采用电机或气缸。

5. 应用领域山东波纹管截止阀可广泛应用于以下领域： - 石油化工行业：用于管道系统中的流体控制。

- 水处理行业：用于给排水系统中的流量控制。

- 制药行业：用于药品生产过程中的流体调节。

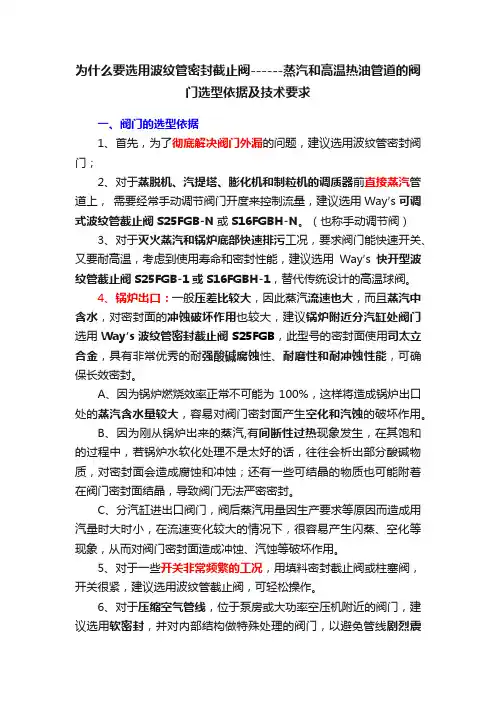

为什么要选用波纹管密封截止阀------蒸汽和高温热油管道的阀门选型依据及技术要求一、阀门的选型依据1、首先，为了彻底解决阀门外漏的问题，建议选用波纹管密封阀门；2、对于蒸脱机、汽提塔、膨化机和制粒机的调质器前直接蒸汽管道上，需要经常手动调节阀门开度来控制流量，建议选用Way′s可调式波纹管截止阀S25FGB-N或S16FGBH-N。

（也称手动调节阀）3、对于灭火蒸汽和锅炉底部快速排污工况，要求阀门能快速开关、又要耐高温，考虑到使用寿命和密封性能，建议选用Way′s快开型波纹管截止阀S25FGB-1或S16FGBH-1，替代传统设计的高温球阀。

4、锅炉出口：一般压差比较大，因此蒸汽流速也大，而且蒸汽中含水，对密封面的冲蚀破坏作用也较大，建议锅炉附近分汽缸处阀门选用Way′s波纹管密封截止阀S25FGB，此型号的密封面使用司太立合金，具有非常优秀的耐强酸碱腐蚀性、耐磨性和耐冲蚀性能，可确保长效密封。

A、因为锅炉燃烧效率正常不可能为100%，这样将造成锅炉出口处的蒸汽含水量较大，容易对阀门密封面产生空化和汽蚀的破坏作用。

B、因为刚从锅炉出来的蒸汽,有间断性过热现象发生，在其饱和的过程中，若锅炉水软化处理不是太好的话，往往会析出部分酸碱物质，对密封面会造成腐蚀和冲蚀；还有一些可结晶的物质也可能附着在阀门密封面结晶，导致阀门无法严密密封。

C、分汽缸进出口阀门，阀后蒸汽用量因生产要求等原因而造成用汽量时大时小，在流速变化较大的情况下，很容易产生闪蒸、空化等现象，从而对阀门密封面造成冲蚀、汽蚀等破坏作用。

5、对于一些开关非常频繁的工况，用填料密封截止阀或柱塞阀，开关很紧，建议选用波纹管截止阀，可轻松操作。

6、对于压缩空气管线，位于泵房或大功率空压机附近的阀门，建议选用软密封，并对内部结构做特殊处理的阀门，以避免管线剧烈震动对阀门密封面及阀杆造成损伤，如果没有震动的其他空气管道，可以选用硬密封阀门。

7、若冷凝水作为配液使用，不允许有二次污染的，则选用不锈钢阀门，若按常规回送至锅炉房，则用铸钢阀门即可。

截止阀概述截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。

阀杆的运动形式，（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆）截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。

依据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。

由于该类阀门的阀杆开启或关闭行程相对较短，而且具有特别牢靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，特别适合于对流量的调整。

因此，这种类型的截流截止阀阀门特别适合作为切断或调整以及节流用。

工作原理截止阀，也叫截门，是使用广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造简单，修理便利，不仅适用于中低压，而且适用于高压。

截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻挡介质流通。

截止阀只许介质单向流淌，安装时有方向性。

截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封牢靠性不强。

丝扣截止阀图解截止阀工作原理及特性阀门对其所在的管路中的介质起着切断和节流的重要作用,截止阀作为一种极其重要的截断类阀门,其密封是通过对阀杆施加扭矩,阀杆在轴向方向上向阀瓣施加压力,使阀瓣密封面与阀座密封面紧密贴合,阻挡介质沿密封面之间的缝隙泄漏。

截止阀的密封副由阀瓣密封面和阀座密封面组成,阀杆带动阀瓣沿阀座的中心线作垂直运动。

截止阀启闭过程中启高度较小,易于流量的调整,且制造修理便利,压力适用范围广。

与工业生产中另外一种常用的截断类阀门一一闹阀相比,从结构上来说,截止阀比前者简洁,便于制造和修理。

从使用寿命上来说,截止阀密封面不易磨损及擦伤,阀门启闭过程中阀瓣与_座密封面之间无相对滑动,因此对密封面的磨损与擦伤较小,所以提高了密封副的使用寿命截止阀在全全闭过程中阀瓣行程小,其高度相对闹阀较小。

截止阀的缺点是,启闭力矩较大且难以实现快速启闭,因阀体内流道比较曲折,流体流淌阻力大,造成流体动力在管路中损失较大。

瓦纹管密封截止阀的工作原理和典型应用在蒸汽从锅炉房到生产设备的输送过程中有不少分气缸，分气缸上的截止阀的性能好坏对整个输汽及能源的节约，起到了非常重要的作用。

很多时候，以前手动蒸汽阀门选用的是有填料的截止阀，此类阀门在使用中密封性差，开关不灵活，使用寿命短。

经常需要对截止阀进行维护，特别是分汽缸上开关频率较高的截至阀，刚换了填料之后不久又开始泄漏蒸汽，既影响工作环境又浪费了大量的蒸汽。

在蒸汽的输送、分配、使用中，合适的选择是波纹管密封截止阀。

大量的在蒸汽管道上，尤其是分汽缸上填料的截止阀都逐步更换为DBF波纹管密封截止阀。

波纹管米粉截止阀的工作原理就是用一头焊接在阀杆上、一头密封在阀盖和阀体之间的金属波纹管替代原来的阀杆密封盘根填料，截止阀的开关和调节会压缩和拉伸金属波纹管，从而彻底杜绝了蒸汽从阀杆处泄露的可能。

DBF波纹管密封截止阀使用年限都在5年以上，阀门开闭操作非常灵活、而且更重要的是杜绝使用后蒸汽外漏的故障，也不需要经常进行维护更换填料。

所以，从长远来看，使用高质量的蒸汽阀门是非常经济的，因为：1、零泄漏运行，避免了常常被忽视的“跑冒滴漏”的浪费。

2、免维护，维护更换填料首先浪费了大量的人力成本，其次还要消耗大量的填料。

3、运行稳定，没有停机困扰，需要更换填料的截至阀在维修后使用不久便会再次泄漏蒸汽，如果生产线是连续生产，那么只有等到停机才能处理。

而且严重的泄露还会可能造成生产线的停产，损失将是很难估量的。

瓦特DBF200选用316Ti波纹管，动作次数超10000次，具备了操作轻便，完全避免内漏和外漏；调质渗氮阀杆，耐磨抗变形，柔性阀芯阀杆连接，客服阀门半开时脉动流，保护波纹管，提供整阀3年质保。

司太立堆焊阀座，抗冲蚀能力好，100%出厂密封性测试，密封等级超4级。

在一些重要的蒸汽使用场合，比如温控阀前后、减压阀前后，用汽设备入口等使用瓦特DBF200波纹管密封截止阀都是非常不错的。

实践证明杭州瓦特节能工程有限公司的波纹管密封截止阀的一个优势就是不需要任何的维护，大大减轻了蒸汽系统的维护需求，节约成本，减少企业非计划停机。

波纹管密封截止阀结构、特点及适用范围一、波纹管密封截止阀结构波纹管密封截止阀，其关键部件是金属波纹管，密封截止阀下端与阀杆组件采用自动滚焊焊接，密封截止阀上端与连接板自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保密封截止阀阀杆零泄漏。

波纹管密封截止阀阀瓣与阀体密封面经过精密研磨，组装完毕经过100%试压，全部达到零泄漏。

作为辅助密封，在波纹管密封截止阀上面依然保留了填料函，更增加了可靠性和安全性。

高压阀门的金属波纹管截止阀均为多层结构，通过液压成形，可保证在最大压力下10000次全行程开/关寿命。

二、波纹管密封截止阀的特点1、波纹管密封截止阀采用三重密封：波纹管密封、保护性填料密封、全开位置的阀杆锥面密封，确保零泄漏，永久性填料无需更换。

2、双层或三层的316L不锈钢材质"Ω"型波纹管密封截止阀，开关次数达10000次。

3、独特的波纹管与阀瓣一体化组件，使波纹管与阀杆分离，有效防止因过度开关使波纹管断裂或因焊接缺陷而造成波纹管穿孔等常见故障发生。

4、波纹管密封截止阀阀瓣和阀座的司太立(Stellite)硬质合金面，抛光成镜面，确保密封截止阀良好密封。

5、波纹管密封截止阀采用冷压嵌入的独立阀座，避免由阀体铸造或堆焊产生的密封面含气孔、沙眼、夹砂等严重影响密封性能的缺陷，确保密封持久可靠。

6、波纹管密封截止阀中大口径的阀门采用带压力平衡的双阀瓣结构，高进低出，确保阀门严密密封，操作非常轻松，无需使用加力杆。

7、波纹管密封截止阀独创的入口端过滤单元，有效防止杂质破坏密封面，确保截止阀长期寿命。

8、波纹管密封截止阀坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。

三、波纹管密封截止阀适用范围：波纹管密封截止阀适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节，是创造无泄漏工厂的优质产品。

波纹管截止阀使用说明书浙江玉鹏阀门有限公司1、前言1.1感谢您选用了本公司的波纹管截止阀。
