蒸汽系统手动阀为什么用波纹管密封截止阀

波纹管截止阀原理波纹管截止阀作为一种重要的工业阀门，在石油、化工、医药等领域广泛应用。

它的原理是利用波纹管壳体的变形来实现管道流体的截止和调节。

下面，我们将从波纹管截止阀的结构、使用时的注意事项和维护保养方面来介绍它的原理。

一、结构原理波纹管截止阀是由阀体、阀盖、波纹管、阀芯和手柄等组成。

其中，阀体和阀盖的材质常见有碳钢、不锈钢、铸铁等，波纹管则是由一系列波纹状的不锈钢薄片组成，具有良好的弹性和耐腐蚀性。

波纹管截止阀原理是基于波纹管的变形来控制管道流量的。

当手柄旋转1/4圈时，阀芯随之旋转，从而使波纹管产生变形。

当波纹管变形后，其直径和长度都会发生改变，进而改变管道的截面积和通流量。

当手柄再次旋转1/4圈时，阀芯恢复原位，波纹管也恢复原样，管道内流体完全停止流动。

二、使用注意事项在使用波纹管截止阀时，需要注意以下几点：1.阀门安装的位置应根据流体流动的方向选择，防止反向流动。

2.阀门在工作时应缓慢地旋转，避免因过快而导致管道压力急剧变化。

3.不要将波纹管截止阀用于高温和高压的场合，以免引起波纹管的过度变形，损坏阀门。

4.经过长时间使用后，需要定期检查波纹管是否出现磨损或腐蚀，如有必要及时更换。

三、维护保养波纹管截止阀在使用过程中需要定期进行维护保养，以确保其正常运行。

具体维护保养的内容如下：1.阀门在工作时应定期检查及时排放管道内积聚的杂质，如沉淀物、泥沙等。

2.检查波纹管表面是否有裂纹、变形等损坏情况，如有必要需要更换。

3.对于长期闲置的阀门，需要进行防锈和防腐处理，以防止波纹管受潮和腐蚀。

4.阀门在存放过程中应保持干燥通风，避免阳光直射。

总的来说，波纹管截止阀结构简单、使用方便、可靠性高，在石油、化工、医药等领域都有广泛的应用。

但在使用时需要注意安装位置、旋转速度等因素，并进行定期维护保养，以保证其正常运行。

波纹管截止阀的介绍波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。

波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。

另一端置于阀体和阀盖之间构成静密封。

采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。

波纹管截止阀在不一样的场合或者不一样的地方，被叫的也是不同的，波纹管截止阀也叫波纹管密封截止阀，与普通截止阀比较波纹管截止阀无外泄，应用于高危介质比较安全。

波纹管截止阀用可以拉伸和压缩的密闭波纹管来代替填料密封，可有效的防止填料损耗引起的外泄漏。

一般用于渗透性较强的介质输送，比如氢气系统上的阀门，只要波纹管不损坏一般没有外漏；而一般截止阀用填料来进行密封，容易出现泄漏。

波纹管截止阀比普通的好，普通截止阀用填料密封，阀杆和填料间会滑动，在低温下容易泄露。

波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆，另一端置于阀体和阀盖之间构成静密封。

采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。

波纹管截止阀是个比较小的类别，蒸汽截止阀的类别相对比较大，普通的截止阀也可以用在蒸汽系统上；可以说波纹管截止阀是属于蒸汽截止阀，但不能说蒸汽截止阀是属于波纹管截止阀。

波纹管截止阀要是发生外漏的现象的话还是比较好处理的，不用很担心，按步骤一步一步的做好检查并进行维修即可，要是是中法兰漏的，把中法兰的螺栓再紧一下就好，要是还是泄露的话那就要打开看看中法兰垫片是否有损坏，在填料处漏，要紧填料压盖，如果填料太松，就要再加填料，如果直接是体上就漏，低压力的话可以焊一下，要是高压力就不要这么做，会发生危险的，对于内漏问题，情况还是有很多种的，可以自己先简单的做一下检查。

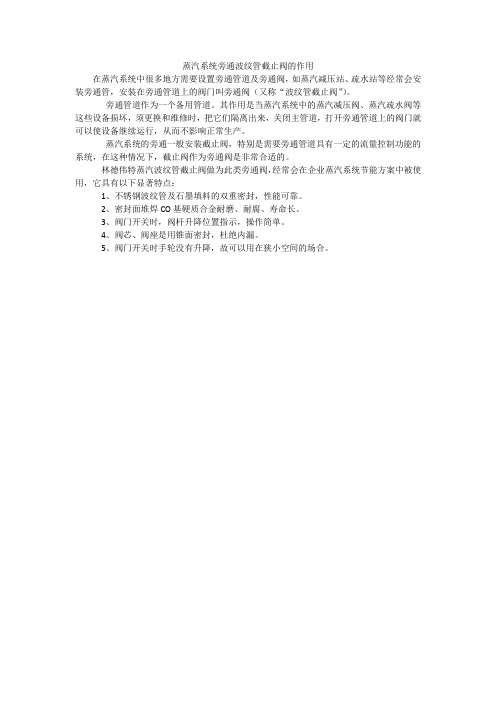

蒸汽系统旁通波纹管截止阀的作用
在蒸汽系统中很多地方需要设置旁通管道及旁通阀，如蒸汽减压站、疏水站等经常会安装旁通管，安装在旁通管道上的阀门叫旁通阀（又称“波纹管截止阀”）。

旁通管道作为一个备用管道。

其作用是当蒸汽系统中的蒸汽减压阀、蒸汽疏水阀等这些设备损坏，须更换和维修时，把它们隔离出来，关闭主管道，打开旁通管道上的阀门就可以使设备继续运行，从而不影响正常生产。

蒸汽系统的旁通一般安装截止阀，特别是需要旁通管道具有一定的流量控制功能的系统，在这种情况下，截止阀作为旁通阀是非常合适的。

林德伟特蒸汽波纹管截止阀做为此类旁通阀，经常会在企业蒸汽系统节能方案中被使用，它具有以下显著特点：
1、不锈钢波纹管及石墨填料的双重密封，性能可靠。

2、密封面堆焊CO基硬质合金耐磨、耐腐、寿命长。

3、阀门开关时，阀杆升降位置指示，操作简单。

4、阀芯、阀座是用锥面密封，杜绝内漏。

5、阀门开关时手轮没有升降，故可以用在狭小空间的场合。

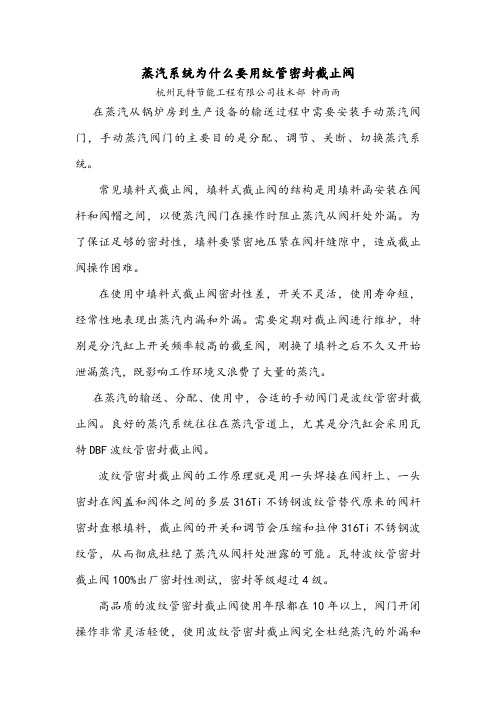

蒸汽系统为什么要用纹管密封截止阀杭州瓦特节能工程有限公司技术部钟雨雨在蒸汽从锅炉房到生产设备的输送过程中需要安装手动蒸汽阀门，手动蒸汽阀门的主要目的是分配、调节、关断、切换蒸汽系统。

常见填料式截止阀，填料式截止阀的结构是用填料函安装在阀杆和阀帽之间，以便蒸汽阀门在操作时阻止蒸汽从阀杆处外漏。

为了保证足够的密封性，填料要紧密地压紧在阀杆缝隙中，造成截止阀操作困难。

在使用中填料式截止阀密封性差，开关不灵活，使用寿命短，经常性地表现出蒸汽内漏和外漏。

需要定期对截止阀进行维护，特别是分汽缸上开关频率较高的截至阀，刚换了填料之后不久又开始泄漏蒸汽，既影响工作环境又浪费了大量的蒸汽。

在蒸汽的输送、分配、使用中，合适的手动阀门是波纹管密封截止阀。

良好的蒸汽系统往往在蒸汽管道上，尤其是分汽缸会采用瓦特DBF波纹管密封截止阀。

波纹管密封截止阀的工作原理就是用一头焊接在阀杆上、一头密封在阀盖和阀体之间的多层316Ti不锈钢波纹管替代原来的阀杆密封盘根填料，截止阀的开关和调节会压缩和拉伸316Ti不锈钢波纹管，从而彻底杜绝了蒸汽从阀杆处泄露的可能。

瓦特波纹管密封截止阀100%出厂密封性测试，密封等级超过4级。

高品质的波纹管密封截止阀使用年限都在10年以上，阀门开闭操作非常灵活轻便，使用波纹管密封截止阀完全杜绝蒸汽的外漏和内漏，也不需要经常进行维护。

从长远来看，使用高质量的蒸汽阀门是非常经济的，首先是零泄漏运行，避免了常常被忽视的“跑冒滴漏”的浪费。

其次免维护，维护更换填料首先浪费了大量的人力成本，其次还要消耗填料，泄漏严重时造成计划外停机。

在一些重要的蒸汽使用场合，比如温控阀前后、减压阀前后，用汽设备入口等使用高品质波纹管密封截止阀都是合适的选择。

不需要任何的维护，大大减轻了蒸汽系统的维护需求，节约成本，减少企业非计划停机。

实践证明，蒸汽系统最适合的手动阀就是波纹管密封截止阀。

波纹管在阀门里的作用嘿，咱来说说波纹管在阀门里的作用哈。

有一回啊，我去一个工厂参观。

那个工厂里有各种各样的机器和设备，我看着可好奇了。

这时候，导游就给我们介绍了一种阀门，说这个阀门里面有波纹管。

我就纳闷了，这波纹管是啥玩意儿啊？有啥用呢？导游就给我们解释说，波纹管在阀门里的作用可大了。

首先呢，它能起到密封的作用。

就像我们家里的水龙头，如果密封不好，就会漏水。

阀门也是一样，如果密封不好，就会漏气或者漏液。

波纹管就像一个小卫士，把阀门里的气体或者液体牢牢地封住，不让它们跑出来。

然后呢，波纹管还能起到保护的作用。

阀门在使用的过程中，会受到各种各样的压力和冲击。

如果没有波纹管的保护，阀门很容易就会损坏。

波纹管就像一个小盾牌，把阀门保护得好好的，让它能够正常工作。

还有啊，波纹管还能起到调节的作用。

有些阀门需要根据不同的情况来调节流量或者压力。

波纹管就像一个小弹簧，能够根据需要伸缩，从而调节阀门的开度。

我听了导游的介绍，觉得这波纹管还真厉害啊。

不过，我还是有点不太明白，这波纹管到底是怎么工作的呢？导游就带着我们去看了一个正在运行的阀门。

我看到那个阀门里面的波纹管，随着阀门的开关而伸缩。

当阀门打开的时候，波纹管就会伸长，让气体或者液体通过。

当阀门关闭的时候，波纹管就会缩短，把阀门密封起来。

我看着那个波纹管，心里想，这玩意儿还真神奇啊。

从那以后，我对波纹管在阀门里的作用就有了更深的认识。

我觉得这波纹管虽然小小的，但是却发挥着很大的作用。

以后我要是再看到阀门，就会想起里面的波纹管，想起它的密封、保护和调节作用。

嘿嘿。

带波纹管的截止阀密封原理带波纹管的截止阀密封原理截止阀是一种广泛应用于各种管道系统中的阀门类型，而带波纹管的截止阀则是截止阀的一种变种。

它通过波纹管实现密封，具有结构简单、移动灵活、密封可靠等优点。

下面将详细介绍带波纹管的截止阀密封原理。

一、波纹管结构和材料波纹管是一种以不锈钢、黄铜等为主要材料制作的薄壁管状元件。

该元件具有较高的弹性变形能力，其结构主要由薄壁管体和一系列波纹组成。

波纹管的特殊结构不仅使它能够承受一定量的位移，还能够具有较好的密封性。

二、截止阀的结构带波纹管的截止阀由阀体、阀盖、波纹管、阀瓣等部件组成。

其中，波纹管处于阀体和阀盖之间，负责实现截止阀的密封。

阀瓣则是实现流量管道的控制和调节的重要部分。

三、密封原理带波纹管的截止阀的密封原理是利用波纹管的弹性变形能力和受压后的自复原特性。

当阀门关闭时，阀瓣与带波纹管的阀座之间形成密封面，波纹管受到液压力的挤压，被压缩变形。

波纹管在压缩变形的同时，也积累能量。

当波纹管受到内部介质的压力，其弹性变形作用力比介质压力大时，波纹管自然弹起将阀瓣推开，内部介质就可自由流动。

当需要关闭阀门时，波纹管收回，阀瓣回到原来的位置，从而实现了阀门的关闭和打开。

四、应用范围带波纹管的截止阀主要适用于腐蚀性介质和高温介质等特殊场合，同时还广泛应用于石油化工、冶金、制药、食品和造纸等行业中。

由于其结构简单、使用方便、维修方便，成为了众多管道系统中的重要部分。

总之，带波纹管的截止阀是一种性能卓越的阀门类型，其密封原理主要依靠波纹管的弹性变形特性。

在实际应用中，应根据所应用的介质和环境等因素进行选择，以保证其功能和使用寿命。

波纹管密封截止阀在蒸汽系统上的应用我们知道，截止阀是蒸汽系统使用最广泛的一种阀门，由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压系统，而且适用于高压系统。

从使用介质角度讲，截止阀非常适合安装在蒸汽等干净的流体，不适用于带颗粒、粘度较大、易结焦的介质。

即使安装于蒸汽系统也必须考虑充分的管道清洗和吹扫，避免截止阀受杂质卡塞堵塞。

当截止阀特别是大口径截止阀安装于蒸汽管道上时，管道必须要考虑良好的支撑和热膨胀应力吸收装置，避免截止阀承受外力影响。

蒸汽的流向应与截止阀阀体所示箭头方向一致。

为了方便关闭，小口径截止阀流向一般为下进上出，大口径截止阀为上进下出。

也就是蒸汽截止阀上进下出，考虑的是流体的压力帮助关闭，有利于最小的关闭压差。

适应于大口径截止阀和电动调节阀。

虽然截止阀可安装在管道的任何位置上。

瓦特经验是一般不推荐安装在立管上，水平管道的安装为上佳方案。

安装于立管（比容分气缸进出），开启式时必须考虑水锤的可能性。

阀杆的所需推力决定于阀座面积和关闭压差（F=A*P)，在高压和大口径应用中，阀杆推力不足以客服流体产生的不平衡力，会造成阀门难以关闭，如果强行用加力杆关闭会导致阀杆变形和阀芯阀座咬合磨损。

如果力量不够，就会内漏。

而上进下出时，流体产生的不平衡力是有助于阀门关闭的，所以不容易内漏。

但问题是打开时非常困难。

DBF200波纹管密封截止阀利用双层不锈钢波纹管一端与阀杆焊接，一端静态密封于阀帽和阀体之间，彻底杜绝了截止阀上下动作过程中填料磨损导致的蒸汽泄露。

同时波纹管的设计让阀门操作极为轻便，消除了过去由于开启关闭困难导致使用加力扳手对截止阀造成的伤害。

不但提高了使用蒸汽能源效率，增加生产设备安全性，减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。

是蒸汽系统的最佳选择。

由于波纹管截止阀行程较短，且操作轻便，当其应用于蒸汽系统时，必须缓慢操作，有充分的暖管起机时间，避免热冲击和水锤影响。

一、不锈钢高纯度波纹管密封阀的基本结构不锈钢高纯度波纹管密封阀是一种用于在高纯水、饮用水、医药、化工等行业中进行液体控制的重要设备。

其基本结构包括阀体、活塞、阀座、密封圈等部件。

阀体通常采用不锈钢材料制成，以保证阀门在使用过程中的稳定性和耐腐蚀性。

活塞则是用于控制阀门开启和关闭的核心部件，其结构设计与密封圈的选择直接关系到阀门的密封性能和使用寿命。

二、不锈钢高纯度波纹管密封阀的作用与特点1. 增加管路的密闭性不锈钢高纯度波纹管密封阀在保证管路密闭性方面起到至关重要的作用。

通过活塞的升降，阀门的开启和关闭可以有效控制管路中液体的流动，从而保证管路系统中的液体在需要时能够自由流通，在不需要时能够完全隔绝。

2. 提高管路的耐压耐温能力不锈钢高纯度波纹管密封阀具有较好的耐压耐温能力，广泛应用于高温、高压环境下的管路系统。

其材料选用和密封性能都经过严格的测试和验证，能够保证在恶劣环境下的长期稳定运行。

3. 保证管道的流体纯度在高纯度水、饮用水、医药、食品等行业中，对管道中流体的纯度要求极高。

不锈钢高纯度波纹管密封阀的设计和使用可以有效地保证管道中的液体在运输过程中不被外界污染和杂质污染，保证流体的纯度。

4. 增加系统的稳定性和可靠性通过使用不锈钢高纯度波纹管密封阀，可以有效提高管路系统的稳定性和可靠性。

其精确的控制能力和稳定的密封性能，能够确保管路系统在运行过程中不受外界干扰，保持长期稳定的运行状态。

5. 增加阀门的使用寿命不锈钢高纯度波纹管密封阀在设计和制造过程中，充分考虑了阀门在工作中所受到的各种因素，如液体压力、温度变化、介质特性等。

其使用寿命较长，可以减少因阀门损坏带来的维护和更换成本。

三、不锈钢高纯度波纹管密封阀的应用领域不锈钢高纯度波纹管密封阀广泛应用于高纯水系统、饮用水管网、医药生产设备、食品加工流水线等领域。

在这些应用场景中，对管路系统的卫生、安全和稳定性要求高，阀门起着至关重要的作用。

在一些化工生产过程中，对流体的控制要求严格，需要使用材质稳定、性能可靠的阀门设备。

波纹管截止阀原理
波纹管截止阀是一种常用的阀门类型，它通过波纹管的变形实现对流体的截止控制。

以下是波纹管截止阀的工作原理：
1. 结构组成：波纹管截止阀由阀体、阀盖、阀杆、阀瓣和波纹管等部件组成。

2. 工作方式：波纹管截止阀通过旋转阀杆，使阀瓣从阀座上升或下降，从而控制介质的通断。

3. 波纹管的作用：波纹管位于阀杆和阀盖之间，当阀杆旋转时，波纹管会变形，从而推动或释放阀瓣。

波纹管的弹性能够提供抗振动和抗冲击的功能。

4. 密封性能：阀瓣通过与阀座的接触来实现密封，保证介质不会外泄或渗漏。

由于波纹管的特殊设计，它能够提供良好的密封性能，减少泄漏的风险。

5. 控制方式：波纹管截止阀可以通过手动操作或气动执行器进行控制。

手动操作通常通过旋转阀杆实现，而气动执行器则通过电动或气动信号来驱动阀杆的转动，实现自动控制。

总之，波纹管截止阀通过波纹管的变形来控制阀瓣的开关，从而实现对介质的截止控制。

它具有灵活性、良好的密封性和可靠的操作性能，广泛应用于工业管道系统中。

为什么要选用波纹管密封截止阀------蒸汽和高温热油管道的阀门选型依据及技术要求一、阀门的选型依据1、首先，为了彻底解决阀门外漏的问题，建议选用波纹管密封阀门；2、对于蒸脱机、汽提塔、膨化机和制粒机的调质器前直接蒸汽管道上，需要经常手动调节阀门开度来控制流量，建议选用Way′s可调式波纹管截止阀S25FGB-N或S16FGBH-N。

（也称手动调节阀）3、对于灭火蒸汽和锅炉底部快速排污工况，要求阀门能快速开关、又要耐高温，考虑到使用寿命和密封性能，建议选用Way′s快开型波纹管截止阀S25FGB-1或S16FGBH-1，替代传统设计的高温球阀。

4、锅炉出口：一般压差比较大，因此蒸汽流速也大，而且蒸汽中含水，对密封面的冲蚀破坏作用也较大，建议锅炉附近分汽缸处阀门选用Way′s波纹管密封截止阀S25FGB，此型号的密封面使用司太立合金，具有非常优秀的耐强酸碱腐蚀性、耐磨性和耐冲蚀性能，可确保长效密封。

A、因为锅炉燃烧效率正常不可能为100%，这样将造成锅炉出口处的蒸汽含水量较大，容易对阀门密封面产生空化和汽蚀的破坏作用。

B、因为刚从锅炉出来的蒸汽,有间断性过热现象发生，在其饱和的过程中，若锅炉水软化处理不是太好的话，往往会析出部分酸碱物质，对密封面会造成腐蚀和冲蚀；还有一些可结晶的物质也可能附着在阀门密封面结晶，导致阀门无法严密密封。

C、分汽缸进出口阀门，阀后蒸汽用量因生产要求等原因而造成用汽量时大时小，在流速变化较大的情况下，很容易产生闪蒸、空化等现象，从而对阀门密封面造成冲蚀、汽蚀等破坏作用。

5、对于一些开关非常频繁的工况，用填料密封截止阀或柱塞阀，开关很紧，建议选用波纹管截止阀，可轻松操作。

6、对于压缩空气管线，位于泵房或大功率空压机附近的阀门，建议选用软密封，并对内部结构做特殊处理的阀门，以避免管线剧烈震动对阀门密封面及阀杆造成损伤，如果没有震动的其他空气管道，可以选用硬密封阀门。

7、若冷凝水作为配液使用，不允许有二次污染的，则选用不锈钢阀门，若按常规回送至锅炉房，则用铸钢阀门即可。
