仪表风干燥塔讲义

格式：ppt
大小：111.00 KB
文档页数：11

下载文档原格式

干燥设备知识概述(PPT 99页)

２加热面传热干燥利用物料与热表面相接触的方法传热给湿物料。空气是载湿体，如真空干燥。
３红外线干燥利用红外线辐射作为热源，向湿物料供热。优点：安全、卫生、干燥速度快，但耗电量较大。
４冷冻升华干燥将物料冷冻至冰点以下，使水分结冰，然后在较高的真空度下，使冰直接升华为水蒸气而除去。
５微波干燥在微波电磁场的作用下，使物料内部的极性分子（如水）产生振动，振动的能量使被干燥的物料发热，从而达到去除水分的目的。目前生化产

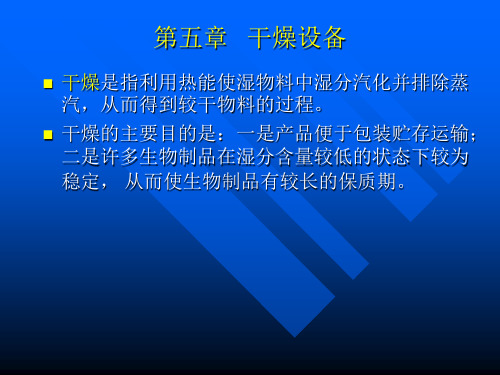

第五章干燥设备
干燥是指利用热能使湿物料中湿分汽化并排除蒸汽，从而得到较干物料的过程。
干燥的主要目的是：一是产品便于包装贮存运输；二是许多生物制品在湿分含量较低的状态下较为稳定，从而使生物制品有较长的保质期。
干燥方法有：
１空气干燥利用加热后的热空气，将热空气带入干燥器并传给物料。空气即是载热体，又是载湿体。如气流干燥、沸腾干燥、喷雾干燥。
第一节固体物料干燥机理及生物工业产品干燥的特点
一固体物料干燥机理
1、固体物料中的湿分： A:按照物料和水分子间的结合方式分类：将物料与水分的结合方式分为：化学结合水、物理化学结合水、机械结合水。
B:按照物料中所含水分去除难易分类：按照物料中所含水分去除难易将物料中的水分分为结合水和非结合水。
流动过程中充分接触，气体与固体物料之间进行传热与传质，从而使湿物料达到干燥的目的。干燥时间一般为１－５秒。气流干燥特点：干燥强度大；干燥时间短，物料不会发生变化；设备结构简单，生产能力大；适用性广，可适用于粉状、粒状、碎块状以至泥状物料的干燥。
形式：长管式气流干燥器（长度１０－２０米），短管式气流干燥器（长度４米），旋风气流干燥器。

干燥塔工作原理

干燥塔工作原理干燥塔是一种常见的干燥设备，主要用于将湿润的物料通过干燥介质的热风作用下，使其水分蒸发，从而达到干燥的目的。

干燥塔的工作原理主要包括热风循环系统、物料进料系统、干燥介质系统和干燥物料排放系统。

首先，热风循环系统是干燥塔的核心部分，它通过加热器将热风送入干燥塔内部。

热风的温度和湿度是影响干燥效果的关键因素，通常需要根据不同物料的干燥要求进行调节。

热风在干燥过程中不断循环，使得湿润的物料不断接触到热风，从而加快水分的蒸发速度。

其次，物料进料系统负责将湿润的物料送入干燥塔内部。

物料进料的方式多种多样，可以通过螺旋输送机、皮带输送机等方式将物料均匀地送入干燥塔内部。

在进料系统中，需要根据物料的性质和干燥要求进行合理的调节，以确保物料能够在干燥过程中得到均匀的受热和蒸发。

干燥介质系统是干燥塔的另一个重要组成部分，通常采用石英砂、石英砾石等颗粒状的干燥介质。

这些干燥介质具有良好的导热性能和热稳定性，能够有效地传递热量，并且不易受潮和老化。

在干燥过程中，物料与干燥介质不断接触和摩擦，使得水分快速蒸发。

最后，干燥物料排放系统负责将干燥后的物料从干燥塔中排出。

通常采用螺旋输送机、振动输送机等设备，将干燥后的物料输送到下游的包装或储存设备中。

在排放系统中，需要对物料进行冷却处理，以确保物料在排放过程中不会受到二次污染和变质。

综上所述，干燥塔的工作原理是通过热风循环系统、物料进料系统、干燥介质系统和干燥物料排放系统的协同作用，实现对湿润物料的快速干燥。

在实际应用中，需要根据不同物料的特性和干燥要求，合理调节各个系统的参数，以达到最佳的干燥效果。

同时，对干燥塔的运行和维护进行定期检查和保养，以确保设备的正常运行和延长使用寿命。

喷雾干燥塔原理

喷雾干燥塔原理有需要的请参考,不对的地方请指点工作原理是空气通过过滤器和加热器,进入干燥塔顶部的空气分配器,然后呈螺旋状均匀地进入干燥室;料液由料液槽经过滤器由泵送至干燥塔顶的离心雾化器,使料液喷成极小的雾状液滴,料液与热空气并流接触,水份迅速蒸发,在极短的时间内干燥为成品;成品由干燥塔底部和旋风分离器排出,废气由风机排出;1特点：1.1干燥速度快;料液经离心喷雾后,表面积大大增加,在高温气流中,瞬间就可蒸发95%-98%的水份,完成干燥时间仅需数秒钟;1.2采用并流型喷雾干燥形式能使液滴与热风同方向流动,虽然热风的温度较高,但由于热风进入干燥室内立即与喷雾液滴接触,室内温度急降,而物料的湿球温度基本不变,因此也适宜于热敏性物料干燥;1.3使用范围广;根据物料的特性,可以用于热风干燥、离心造粒和冷风造粒,大多特性差异很大的产品都能用此机生产;1.4由于干燥过程是在瞬间完成的,产成品的颗粒基本上能保持液滴近似的球状,产品具有良好的分散性,流动性和溶解性;1.5生产过程简化,操作控制方便;喷雾干燥通常用于固含量60%以下的溶液,干燥后,不需要再进行粉碎和筛选,减少了生产工序,简化了生产工艺;对于产品的粒径、松密度、水份,在一定范围内,可改变操作条件进行调整,控制、管理都很方便;1.6为使物料不受污染和延长设备寿命,凡与物料接触部分,均采用不锈钢材料制作;料液经喷雾后,雾化成分散的微粒,表面积大大增加,与热空气接触后在极短的时间内就能完成干燥过程;一般情况下在100～150℃,1～3s内就能蒸发95%～98%的水分;由于干燥过程是在瞬间完成的,产成品的颗粒基本上能保持与液滴近似的球状,从而具有良好的分散性、优良的冲调性和很高的溶解度;2生产中可能出现的问题和引起的原因及补救措施总结如下：2.1 粘壁现象严重主要表现是干燥室内到处都有粘着的湿粉;其原因是:1进料量太大,不能充分蒸发;2喷雾开始前干燥室加热不足;3开始喷雾时,下料流量调节过大;4加入的料液不稳定;针对上述产生问题的不同原因,可依次采取以下措施:适当减少进料量;适当提高热风的进口和出口温度;在开始喷雾时,流量要小,逐步加大,调节到适当时为止;检查管道是否堵塞,调整物料固形物含量,保证料液的流动性;2.2 产品水分含量太高排风温度是影响成品水分含量的主要因素,所以造成产品水分含量太高的原因一般是排风温度太低;而排风温度可由进料量来调节;因此相应的措施是适当减小进料量,以提高排风温度;2.3 产品纯度低,杂质过多造成这种情况的可能原因有以下几个方面:1空气过滤效果不佳;2积粉混入成品;3原料纯度不高;4设备清洗不彻底;可采用的补救措施有:检查空气过滤器中过滤材质敷设是否均匀,过滤器使用时间是否太长,若是应立即更换;检查热风入口处焦粉情况,克服涡流;喷物前应将料液过滤;重新清洗设备;2.4 产品粉粒太细产品颗粒太细会影响其溶解性、冲调性能;原因是含固量太低或进料量太小;补救措施是提高料液的含固量,加大进料量,提高进风温度;2.5 跑粉现象严重,产品得率低跑粉损失过多,大大影响成品的得率,一般的原因是旋风分离器的分离效果差;若出现这种情况,应检查旋风分离器是否由于敲击、碰撞而变形;提高旋风分离器进出口的气密性,检查其内壁及出料口是否有积料堵塞现象;当然分离效率还与粉末的比重及粒度的大小有关,某些物料可根据需要增加第二级除尘;2.6 离心喷头转速太低主要是离心喷头部件出了故障,所以要停止使用喷头,检查喷头内部件;2.7 蒸发量太低原因可能是:1整个系统的空气量减少;2热风的进口温度偏低;3设备有漏风现象,有冷风进入干燥室;补救措施为:1检查离心机的转速是否正常;2检查离心机调节阀位置是否正确;3检查空气过滤器及空气加热器管道是否堵塞;4检查电网电压是否正常;5检查电加热器是否正常工作;6检查设备各组件连接是否密封;2.8 离心喷头运转时有杂声或振动主要由于喷头的清洗和保养不当引起的喷盘内附有残留物质或主轴产生弯曲和变形,也可能是离心盘动平衡不好;解决办法;检查喷雾盘内是否有残存物质,若有应及时清洗;发现主轴有异常,要进行更换;对离心盘的动平衡重新调整或更换;。

烘干塔工作原理

烘干塔工作原理
烘干塔是一种常用于工业生产中的设备，可以将湿度较高的物料通过热风的作用进行脱水，使其快速干燥。

烘干塔的工作原理可分为两个部分：传热和传质。

首先，烘干塔通过传热的方式将热能传递给湿物料。

热风通过加热装置产生，并由风机送入烘干塔。

热风在塔内形成均匀的气流，并通过塔底的气分配器进入塔内。

湿物料由上方进入烘干塔，并在内部的物料分布系统的作用下形成薄层，并沿着塔内下降。

在物料下降的过程中，热风与湿物料之间发生热交换。

湿物料中的水分受热风传递的热量作用下蒸发，水分蒸气从物料中释放出来，并与热风混合。

这样，湿物料中的水分被蒸发出来，并以水蒸气的形式由塔顶的排风系统排出。

同时，热风也会因为与湿物料接触而吸收湿度，形成饱和的热风。

饱和的热风再经过再加热装置重新加热，保持一定的温度。

其次，烘干塔还通过传质的方式加速物料的干燥过程。

在物料的干燥过程中，物料表面的水分会逐渐蒸发并释放到空气中。

由于湿度差异的存在，水分会从物料表面向空气中扩散，从而加速物料的干燥速度。

此外，湿物料中的水分也会通过物料内部的孔隙或小通道向外扩散，使物料内部的水分也逐渐被蒸发。

总的来说，烘干塔通过传热和传质的方式，将热风的热量传递给湿物料，使水分蒸发并排出，从而实现物料的快速干燥。

烘干塔在多种工业领域中应用广泛，如食品加工、化工、冶金等。

仪表风知识培训

主机1主机阴转子阳转子主机主机Service Team 主机Service Team 主机Service Team 主机吸入端Service Team 主机排气端以免冷却剂断油电磁阀失电关闭，得电时打开即启机时得电，分离筒通过下部的初步分离，气流已基本上是Service TeamService Team回油管MOD/ACS(SE INTELLISYS SG INTELLISYSCURRENT STATUS•CURRENT STATUS•（1）选中加亮的参数项便出现相应的菜单•不适用于自动跨线起动器•通过显示报警上下移动箭头按钮可看到下面所列每条内容的名字和ALARM HISTORY items•有以下几种警告信息可能出现：•按WARNING按钮，显示器将回到WARNING屏幕以及当发生报警时。

ALARM字样将在显示屏幕上闪烁，并用上面所示大号字体显示，显示信息还指出引起报警的•屏幕上可能出现下列报警信息：•HIGH AIREND DISCH TEMP(•REMOTE START FAILURE(Service TeamService Team4、电脑控制仪使用微热吸附式干燥机的智能控制仪是专门用于控制干燥机系统自动运行的。

该仪器使用了PLC中的FP-e，在系统运行中，通过电磁阀，自动控制气膜阀的切换；具有进气温度上限报警、当温度传感器损坏或未能连接能够自动停机等功能。

操作调整过滤减压阀上旋钮，使气动薄膜阀门的进口气压在3kg/cm2左右。

Service Team通过FP-eService Team2、调整调压阀供薄膜切断阀运行进口气压力为•本设备需按要求有效接地，特别是电脑仪和管状电热元件•切换阀门：本干燥机采用双筒自动切换，以完成吸附剂。

干燥设备培训课件(PPT 175页)

洞道式干燥机的进料和卸料为半连续式，即当一车湿料从洞道的一端进入时，从另一端同时卸出另一车干料。
洞道中的轨道通常带有1/200的斜度，可以由人工或绞车等机械装置来操纵小车的移动。
洞道的门只有在进、卸料时才开启，其余时间都是密闭的。
28
干燥介质空气
空气由风机推动流经预热器，然后依次在各小车的料盘之间掠过，同时伴随轻微的穿流现象。空气的流速为2.5~6.0m/s，不小于1.0m/s。
34
三、网带式干燥设备
网带式干燥机简介网带式干燥机适用的物料形状可有片状、条状、颗粒、棒状、滤饼类等。带网式干燥机因结构和干燥流程不同可分成单层、多层和多段等不同的
类型。
（一）单段带式干燥机（二）多段带式干燥机（三）多层带式干燥机
35
网带式干燥机简介
网带式干燥机是一种将物料置于输送网带上，在随带运动通过隧道过程中与热风接触而干燥的设备。
19
第三节绝热(对流型)干燥设备
这是一类以对流方式对物料干燥的设备。干燥介质：流体(热空气，过热蒸汽等)，使
物料升温脱水，并将物料脱除的水分带出干燥室外。自身状态从高温低湿变为低温高湿。主要设备型式：厢式干燥器、洞道式干燥机、流化床干燥机、喷动床干燥机和气流式干燥机和喷雾干燥机等。按物流气流接触方式：并流、逆流、混流和横流式干燥器等。
被干燥的物料均匀地散放于由钢板或铝板制成的活动托盘中，托盘置于盘架上。
蒸汽等加热剂进入加热元件后，热量以传导方式经加热元件壁和托盘传给物料。
盘架和干燥盘应尽可能做成表面平滑，以保证有良好的热接触。干燥过程产生的水蒸气由连接管导入混合冷凝器。
14
真空干燥箱的壳体可以为方形，也可以为圆筒形，两种形式真空干燥机的外形如图9. 35所示。

仪表风撬培训资料剖析

设备组成及介绍
Equipment composition and presentation
双塔无热再生式干燥机结构 Twin Towers without heat regeneration dryer structure
设备组成及介绍
Equipment composition and presentation
Oil-injected Screw Air Compressor 微油螺杆空压机
Mode 型号 Manufacturer 制造商 Capacity 容积流量 Discharge pressure 排出压力 Motor Nominal power 电机名义功率 Driving mode 驱动方式 Cooling method 冷却方式
m3/min MPa(G) KW
℃ ℃ dB(A) V/Hz/Ph
R110I_A10 Ingersoll-Rand 17.5 1.0 132 Direct connection with gear Air-cooled 风冷
Environment Temp. + 8
55（太阳直射温度85℃） 74
400/50/3,Y-△
147压力损失pressurelossinletpressure进口压力的38吸附剂adsorbent分子筛氧化铝molecularsievealumina9电源powersupply230v50hz10再生方式regenerationmode无热再生heatless11工作方式workmode两吸附筒交替连续工作twoadsorptiontubealternatelycontinuouswork12工作周期dutycycle10分钟min13控制方式controlmodeplc14耗电功率power40w17维护周期maintenancecycle20000h双塔无热再生式干燥机结构twintowerswithoutheatregenerationdryerstructure设备组成及介绍equipmentcompositionandpresentation双塔无热再生式干燥机工艺流程twintowerswithoutheatregenerationdryerprocessoutletofdryaircheckvalvethrottlevalvecheckvalve设备组成及介绍equipmentcompositionandpresentationairinletatubebtubea2ab2bpressureregulator设备组成及介绍equipmentcompositionandpresentation双塔无热再生式干燥机工作原理operatingprincipleoftwintowerheatlessregenerationdryer利用变压吸附再生循环使压缩空气交替流经ab两个充满吸附剂的干燥罐即一个罐体在高分压工作压力状态下吸附水蒸汽时另一个罐体在低分压接近大气压下解析然后按设定的时间程序切换

干燥技术第三节喷雾干燥塔的结构设计和尺寸估算谷风教育

参考资料#
4
由图5-75可见，塔内温度分布是相当均匀的，尽管空气入口温度是450℃，但与雾滴接触后，就迅速下降到接近于出口温度。这说明雾滴一空气之间的热、质交换过程进行得很迅速。同时，对塔壁的结构材料不必有过高的耐热要求。
参考资料#
5
在并流干燥情况下，热风入口可以具有相当高的温度，因为高温气流与液滴接触的瞬间，液滴保持湿球温度，故热风人口温度可以高于产品的允许温度，而关键在于严格控制空气出口温度。
3.3.1塔内空气一雾滴的流动方向
▪
在喷雾干燥塔内，空气(即热风)和雾滴的运动
方向及混合情况，直接影响到干燥时间和产品质量。
应根据具体的工艺要求(如物料热敏性问题、低熔点
问题、产品湿含量要求等)，正确选择适宜的空气一
雾滴的运动方向。
▪ 空气－雾滴的运动方向，取决于空气入口和雾化器的相对位置，据此，可分为三大类：并流、逆流和混合流运动。由于空气－雾滴的运动方向不同，塔内温度分布也不同。三种情况：向下并流、向上并流及卧式水平并流。
参考资料#
32
(5) 行业和企业标准这里摘抄两个标准
一个是中华人民共和国机械行业标准(JB／T 8714-1998)《离心式喷雾干燥机》关于基本参数(表5-12)及雾化器在干燥塔外单独运行时的噪声值 (表5-13)的规定，供参考。
参考资料#
33
16
①可以认为细雾滴的运动，在大部分干燥塔体积中，受到空气流的完全影响。一旦小液滴离开雾化器，它们便获得雾化器附近的周围空气的速度。
②粗雾滴和空气流动关系不大。
③在并流流动的情况下，离开旋转雾化器的雾滴倾斜地去和引入的干燥空气接触。
④在干燥塔内的空气分布器的周围，以及在壁上的这些涡流，建立起局部范围的雾滴一空气的逆流流动。

培训讲义-空压机干燥器

中国华电集团发电运营公司新疆农六师项目部热工检修专业技术培训讲义主讲内容：微热再生吸附式干燥机（空压机干燥器）控制器主讲人：伊有堂一、功能概述：HD26E2/Th1是为四阀微热再生干燥器而设计的。

除具有可编程的时间控制外还可以进行温度设置，温度控制采用位式控制，可配接适当的交流接触器及保护电路，就可拖动各种类型和不同功率的电加热器。

●温度/时间分别显示；●可选择从A、B任意一塔启动运行；●具有断电自保护功能、以防突然断电；●具有远程或者连锁控制和运行输出功能。

●采用开关电源，允许宽电压输入85～264V；●有压力保护功能,对微加热的控制起到双重保护更能,以免干烧。

●可设置进气阀的属性,停机时有延时关机功能,以确保压力平衡。

●输出为无源干接点，可控制交流或直流电磁阀工作；●具有Modbus RTU通讯功能；二、技术指标●周期预置范围：0～99小时59分连续可调；●温度传感器:Pt100(用户可自行采购)，用于加热器出口温度的测量，其卡套螺纹为：M16*1.5，杆粗为：φ5，杆长为：150mm；●温度测量范围：0～300℃，精度0.5℃，分辨率l℃；●电压输入：交流电压220V (允许宽的波动范围：85～264V)；●电源功耗：≤10W；●控制输出：6点（分别为：四个电磁阀输出，加热器输出和连锁输出），常开接点，AC 220V／5A，DC 24V/3A；● 工作环境：温度0～65℃；湿度不大于85％，振动不大0.5g ； ● 可编程状态：1～10组； ● 温度设定范围：0～250℃。

三、工艺流程 1、控制面板介绍注：V1为A 塔进气阀、V2为B 塔进气阀、V3为A 塔排气阀、V4为B 塔排气阀、OA 、OB 、CA 、CB 为止回阀，RV 为再生气调节阀，MF 为排空消音器，KM 为加热。

KM 加热工作由当前加热器温度控制：如果当前加热器温度≥加热器停止温度设置值时，KM 不工作，如果当前加热器温度≤加热器停止温度设置值－保温范围设置值时，则KM 重新开始工作。

SH94气流干燥设备培训讲义

WQ38型叶丝回潮控制系统
预热状态生产状态（自动）冷却状态
生产时回潮机处于工作状态，循环风机开启，热交换器按照固定开度（设定值）加热，吹扫装置脉冲电磁阀开始动
作（即每隔1分钟清吹过滤网2S）。
前提条件：在自动、生产状态下且回潮前振槽以及滚筒运行的前提下。切换条件：当回潮机出口水分达到（出口标准水分值－ 1.5）后或者延时时间到（入口探料光电有效后延时2分30S）
1.1.叶丝的膨胀率超过20%，最高可达30%以上，膨
胀率可控制在20%-30%； 1.2.能去除青杂气味和游离态烟碱，使烟丝香气显
露，烟味更为醇和；
1.3.具有灭菌消毒作用，使叶丝具有良好的膨化效果、卷曲度以及松散性。
2.2.SH94型叶丝高速膨胀干燥系统
叶丝高速膨胀干燥机主要由进料罩、进料气锁、喷射式松蒸
件运转是否正常，出料情况是否均匀稳定。
3.天然气压力不得随意调整，以免热风炉受损。
计 4.变频器的频率不宜随意改变，以免影响工艺指标。量管 5.注意保持回潮机出口定量喂料系统计量管内壁清内壁
洁问题。
6.试车以及生产过程中热风炉的炉温设定不得超过
320℃。
4.维保注意事项以及常见故障
4.2.常见故障以及解决措施
加水系数K：主要用于对叶丝回潮理论计算加水量的修正(粗调)，可以精确到0.01。加水系数B：主要用于对叶丝回潮理论计算加水量的修正(正、负皆可调，细调)。生产过程中调整的时候宜遵循90kg/h(加水量)增加1个水分，即根据叶丝回潮出口水分偏离设定标准值的大小来对B值进行修正(K值以及B值修正依据)。在加水控制模型的基础上，回潮机主要是通过水分控制器及加水量控制器来保证水分稳定性的（热风温度控制器）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电气接线图
电气接线图
干燥塔故障分析
干燥器故障及解决方法.doc
PM

干燥器维护计划.doc
谢谢大家

参数指标
名称最小值正常值最大值
入口温度
1°C
35°C
45°C
再生压力
0BAR
0.7BAR
1BAR
压力露C
干燥塔部件介绍

DD/DDP/PD过滤器
空气流量：390 - 3150 l/s DD 精过滤器，可滤除小至 0.1 毫克/立方米 (0.1 ppm) 的油状悬浮微粒和小至 1 微米的固体颗粒。 DDP 除尘过滤器，可滤除小至 1 微米的灰尘颗粒。 PD 精过滤器，可滤除小至 0.01 毫克/立方米 (0.01 ppm) 的油状悬浮微粒和小至 0.01 微米的颗粒。
仪表风干燥塔讲义
丘泺霏
内容介绍

干燥塔的工作原理及参数指标干燥塔部件介绍干燥塔的控制过程干燥塔电气接线图常见故障分析 PM
干燥塔的工作原理

空压机排出的压缩空气是不干净的，除了含有水（包括水蒸气、凝结水）和悬浮物外，还有油（包括油雾、油蒸气）。这些污染物对提高生产效率、降低运行成本、提高产品质量是不利的，因此就需要进行干燥净化处理。压缩空气干燥的工作原理虽不尽相同，但是均以分离出压缩空气中的气体水为目的。常用的干燥原理分为吸附和冷冻两种。吸附干燥采用气相或液相分子吸附在固体（即吸附剂）表面的方法来分离出压缩空气中的水分。无热吸附式干燥器（利用净化空气再生）的原理基于干燥剂吸附和释放水蒸汽的物理特性。干燥器有两个干燥塔，其中一个提供干燥服务，同时另一个进行再生。 CD 系列干燥器由于干燥塔加压平稳，所以具有恒定的空气压力。使用氧化铝颗粒作为干燥剂，这是因为可以降低露点，并且氧化铝容易再生。我们油轮使用的干燥剂为AI203,每五年更换一次。

1 .... Butterfly valve 2 .... Adsorption tower A 3 .... Adsorption tower B 4 .... Outlet check valve tower A 5 .... Outlet check valve tower B 6 .... Purge nozzle 7 .... Pilot air valve 8 .... Pilot air filter 9 .... Exhaust valve tower A 10 .. Exhaust valve tower B 11... Exhaust silencer tower A 12 .. Exhaust silencer tower B 13 .. Inlet filter (optional) 14 .. Outlet filter (optional 15 .. Needle valve PDP sensor Y1 .......Solenoid valve tower A Y2 .......Solenoid valve tower B PT01 ...Pressure transmitter tower A PT02 ...Pressure transmitter tower B TT01 ... Inlet temperature transmitter PDP01 Outlet dewpoint sensor DP02...Delta P switch inlet filter (optional) DP03...Delta P switch outlet filter (optional)

干燥塔的控制原理

干燥器有两个装满干燥剂材料的容器。压缩空气经过容器 B，水蒸汽在该容器中被干燥剂吸收。离开此容器的少量干燥空气被用来去除容器 A 的干燥剂中的水分，从而再生容器 A 的干燥剂。在容器 B 的干燥剂饱和之前，一个由定时器控制的阀门系统将切换气路流程。然后，容器 A 将对压缩空气进行干燥处理，而容器 B 则进入再生过程。正是这种交替的干燥和再生循环保证了干燥空气的不间断供应。
