热工仪表基础知识讲义

热工仪表基础知识1.什么是测量？什么是热工测量？什么是热工测量仪表？答：测量就是通过实验的方法，把被测量与其所采用的单位标准量进行比较，得出被测量数值的过程。

热工测量就是在火力发电厂热力生产过程中对各种热工参数（如温度、压力、流量、液位等）进行的测量方法和过程。

热工测量仪表是指用来测量热工参数（如温度、压力、流量、液位等）的仪表。

2.热工仪表是由那几部分组成的？答：热工测量仪表是由传感器、变换器、显示器三大部分组成。

传感器是指将被测量的某种物理量按照一定的规律转换成能够被仪表检测出来的物理量的一类测量设备。

也称感受件，一次仪表。

变换器的作用是将传感器输出的信号传送给显示器。

也称连接件，中间件。

显示器的作用是反映被测参数在数量上的变化。

也称显示件，二次仪表。

3.按显示功能热工仪表分为那几类？答：按结构形式热工仪表分为：（1）指示仪表；是通过仪表的标尺和指针或液面、光点等的相对位置来显示被测参数瞬时值的显示仪表。

（2）记录仪表；能把被测量的瞬时值记录下来的仪表。

（3）信号仪表；能把被测参数是否超越允许值进行灯光、音响报警的仪表。

（4）调节仪表；除显示被测参数外，还可以进行调节参数的仪表。

（5）累积仪表；是对被测量进行累积叠加的仪表。

4.什么是示值的绝对误差？示值的相对误差？示值的引用误差？答：示值的绝对误差是指仪表的指示值（被校仪表的读数值）x与被测量的真实值（标准仪表的读数值）x0之间的代数差。

示值的绝对误差＝x －x 0示值的相对误差是指示值的绝对误差与被测量的实际值之比。

示值的相对误差＝%10000⨯-x x x 示值的引用误差是指示值的绝对误差与该仪表量程范围之比。

以百分数表示。

示值的引用误差＝%100程下限仪表量程上限－仪表量0⨯-x x 5. 什么是仪表的基本误差？什么是仪表的测量误差？答：在规定的技术条件下，将仪表的示值和标准表的示值相比较，在被测量平稳地增加和减少的过程中，在仪表全量程取得的诸示值的引用误差中的最大者，称为仪表的基本误差。

仪表基础知识1、测量误差概念1.1 、误差的分类按误差数值表示的方法分为：绝对误差、相对误差、引用误差；按误差出现的规律分为：系统误差（规律误差）、随机误差（偶然误差）、疏忽误差（粗大误差）1.2 、真值与约定真值（近似真值）、相对真值（标准表示值）1.3 、仪表的精度等级是指基本误差（仪表在规定参比工作条件下，即标准工作条件下的最大误差）的最大允许值，精度=（最大误差/ 测量范围）*100%2、化工过程仪表的分类2.1 、按读取测量值的位置可分为：就地测量仪表（如就地压力表、温度计、液位计、流量计等）和远传信号测量仪表（各类变送器、位置开关等）2.2 、按测量参数性质可分为：分析、流量、物位（液位）、压力、温度、电量、机械量等3、分析仪表3.1 、按分析目的分为：安全检测报警分析仪（可燃、有毒气体检测）、成分分析仪表3.2 、成分分析仪的分类：离线分析仪（分析室仪器）、在线分析仪（COD分析仪、PH计、F离子分析仪等）4、流量测量4.1 、流量的概念：是指单位时间内流过管道某一截面的流体数量。

分为体积流量和质量流量，质量流量皿=体积流量Q*流体密度p。

质量流量的常用单位有：kg/h、t/h等，体积流量的常用单位有：l/h、m3/h 等。

4.2 、流体流动状态的分类：A、层流（雷诺数Re〈2300）B、过渡流（2300〈Re〈4000）C、紊（湍）流（雷诺数Re〉4000）。

雷诺数是指流体惯性力与粘性力的比值。

4.3 、与流体有关的物理参数：温度、压力、密度、粘度、速度、流量等。

4.4 、流体的密度与温度、压力的关系：气体的密度随温度的升高而减小、随压力的增大而增大，液体的密度主要随温度升高而减小、而与压力关系不大。

4.5 、流量测量仪表种类有：涡街流量计、金属管转子流量计、孔板节流装置流量计、锥形管流量计、威力巴流量计、楔式流量计、质量流量计、电磁流量计等。

4.6 、流量计的分类流量测量方法和仪表的种类繁多,分类方法也很多。

仪表基础知识1、测量误差概念1.1、误差的分类按误差数值表示的方法分为：绝对误差、相对误差、引用误差；按误差出现的规律分为：系统误差（规律误差）、随机误差（偶然误差）、疏忽误差（粗大误差）1.2、真值与约定真值（近似真值）、相对真值（标准表示值）1.3、仪表的精度等级是指基本误差（仪表在规定参比工作条件下，即标准工作条件下的最大误差）的最大允许值，精度=（最大误差/测量范围）*100%2、化工过程仪表的分类2.1、按读取测量值的位置可分为：就地测量仪表（如就地压力表、温度计、液位计、流量计等）和远传信号测量仪表（各类变送器、位置开关等）2.2、按测量参数性质可分为：分析、流量、物位（液位）、压力、温度、电量、机械量等3、分析仪表3.1、按分析目的分为：安全检测报警分析仪（可燃、有毒气体检测）、成分分析仪表3.2、成分分析仪的分类：离线分析仪（分析室仪器）、在线分析仪（COD分析仪、PH计、F离子分析仪等）4、流量测量4.1、流量的概念：是指单位时间内流过管道某一截面的流体数量。

分为体积流量和质量流量，质量流量M=体积流量Q *流体密度ρ。

质量流量的常用单位有：kg/h、t/h等，体积流量的常用单位有：l/h、m3/h等。

4.2、流体流动状态的分类：A、层流（雷诺数Re〈2300） B、过渡流（2300〈Re〈4000） C、紊（湍）流（雷诺数Re〉4000）。

雷诺数是指流体惯性力与粘性力的比值。

4.3、与流体有关的物理参数：温度、压力、密度、粘度、速度、流量等。

4.4、流体的密度与温度、压力的关系：气体的密度随温度的升高而减小、随压力的增大而增大，液体的密度主要随温度升高而减小、而与压力关系不大。

4.5、流量测量仪表种类有：涡街流量计、金属管转子流量计、孔板节流装置流量计、锥形管流量计、威力巴流量计、楔式流量计、质量流量计、电磁流量计等。

4.6、流量计的分类流量测量方法和仪表的种类繁多,分类方法也很多。

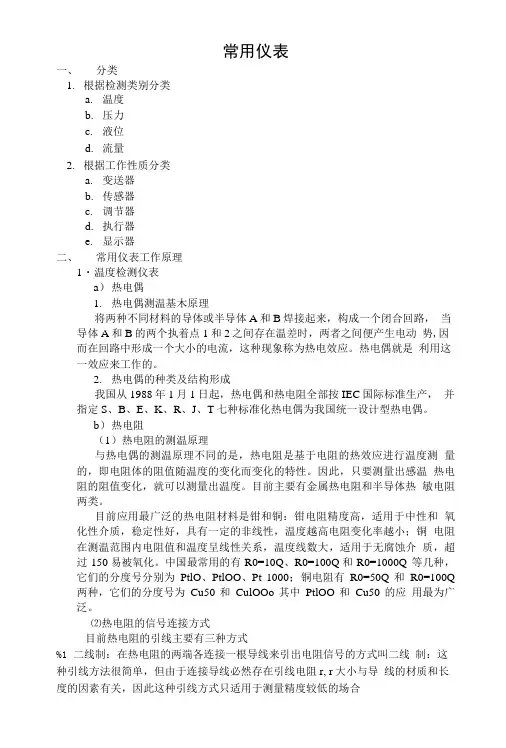

常用仪表一、分类1.根据检测类别分类a.温度b.压力c.液位d.流量2.根据工作性质分类a.变送器b.传感器c.调节器d.执行器e.显示器二、常用仪表工作原理1・温度检测仪表a）热电偶1.热电偶测温基木原理将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在回路中形成一个大小的电流，这种现象称为热电效应。

热电偶就是利用这一效应来工作的。

2.热电偶的种类及结构形成我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。

b）热电阻（1）热电阻的测温原理与热电偶的测温原理不同的是，热电阻是基于电阻的热效应进行温度测量的，即电阻体的阻值随温度的变化而变化的特性。

因此，只要测量出感温热电阻的阻值变化，就可以测量出温度。

目前主要有金属热电阻和半导体热敏电阻两类。

目前应用最广泛的热电阻材料是钳和铜：钳电阻精度高，适用于中性和氧化性介质，稳定性好，具有一定的非线性，温度越高电阻变化率越小；铜电阻在测温范围内电阻值和温度呈线性关系，温度线数大，适用于无腐蚀介质，超过150易被氧化。

中国最常用的有R0=10Q、R0=100Q和R0=1000Q 等几种，它们的分度号分别为PtlO、PtlOO、Pt 1000；铜电阻有R0=50Q和R0=100Q 两种，它们的分度号为Cu50和CulOOo其中PtlOO和Cu50的应用最为广泛。

⑵热电阻的信号连接方式目前热电阻的引线主要有三种方式%1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r, r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合%1三线制：在热电阻（热电阻相关的信息）的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的引线电阻。

仪表基础知识1、测量误差概念1.1、误差的分类按误差数值表示的方法分为：绝对误差、相对误差、引用误差；按误差出现的规律分为：系统误差（规律误差）、随机误差（偶然误差）、疏忽误差（粗大误差）1.2、真值与约定真值（近似真值）、相对真值（标准表示值）1.3、仪表的精度等级是指基本误差（仪表在规定参比工作条件下，即标准工作条件下的最大误差）的最大允许值，精度=（最大误差/测量范围）*100%2、化工过程仪表的分类2.1、按读取测量值的位置可分为：就地测量仪表（如就地压力表、温度计、液位计、流量计等）和远传信号测量仪表（各类变送器、位置开关等）2.2、按测量参数性质可分为：分析、流量、物位（液位）、压力、温度、电量、机械量等3、分析仪表3.1、按分析目的分为：安全检测报警分析仪（可燃、有毒气体检测）、成分分析仪表3.2、成分分析仪的分类：离线分析仪（分析室仪器）、在线分析仪（COD分析仪、PH计、F离子分析仪等）4、流量测量4.1、流量的概念：是指单位时间内流过管道某一截面的流体数量。

分为体积流量和质量流量，质量流量M=体积流量Q *流体密度ρ。

质量流量的常用单位有：kg/h、t/h等，体积流量的常用单位有：l/h、m3/h 等。

4.2、流体流动状态的分类：A、层流（雷诺数Re〈2300） B、过渡流（2300〈Re〈4000） C、紊（湍）流（雷诺数Re〉4000）。

雷诺数是指流体惯性力与粘性力的比值。

4.3、与流体有关的物理参数：温度、压力、密度、粘度、速度、流量等。

4.4、流体的密度与温度、压力的关系：气体的密度随温度的升高而减小、随压力的增大而增大，液体的密度主要随温度升高而减小、而与压力关系不大。

4.5、流量测量仪表种类有：涡街流量计、金属管转子流量计、孔板节流装置流量计、锥形管流量计、威力巴流量计、楔式流量计、质量流量计、电磁流量计等。

4.6、流量计的分类流量测量方法和仪表的种类繁多,分类方法也很多。

热控仪表知识培训周亚明第一讲基础知识第一章、测量1.仪表主要由传感器、变换器、显示装置、传输通道四部分，其中传感器是仪表的关键环节。

2.测量过程有三要素：一是测量单位、二是测量方法、三是测量工具。

3.按参数种类不同，热工仪表可为温度、压力、流量、料位、成分分析及机械量等仪表。

4.根据分类的依据不同，测量方法有直接测量与间接测量、接触测量与非接触测量、静态测量与动态测量。

*.什么叫绝对误差，相对误差？绝对误差是指示值与实际值的代数差，即绝对误差=测量值—真值相对误差是绝对误差与实际值之比的百分数相对误差=p×100%第二章、检测第一节、温度检测：1.温度：温度（temperature）是表示物体冷热程度的物理量，微观上来讲是物体分子热运动的剧烈程度。

温度只能通过物体随温度变化的某些特性来间接测量，而用来量度物体温度数值的标尺叫温标。

它规定了温度的读数起点（零点）和测量温度的基本单位。

目前国际上用得较多的温标有华氏温标（°F）、摄氏温标（°C）、热力学温标(K)和国际实用温标。

从分子运动论观点看，温度是物体分子平均平动动能的标志。

温度是大量分子热运动的集体表现，含有统计意义。

对于个别分子来说，温度是没有意义的。

温度测量：分为接触式和非接触式两类。

接触式测温法接触式测温法的特点是测温元件直接与被测对象接触，两者之间进行充分的热交换，最后达到热平衡，这时感温元件的某一物理参数的量值就代表了被测对象的温度值。

这种方法优点是直观可靠，缺点是感温元件影响被测温度场的分布，接触不良等都会带来测量误差，另外温度太高和腐蚀性介质对感温元件的性能和寿命会产生不利影响。

接触式仪表主要有：膨胀式温度计、压力式温度计、热电偶、热电阻及半导体二极管温度计。

非接触式测温法非接触式测温法的特点是感温元件不与被测对象相接触，而是通过辐射进行热交换，故可以避免接触式测温法的缺点，具有较高的测温上限。

此外，非接触式测温法热惯性小，可达1/1000S，故便于测量运动物体的温度和快速变化的温度。

仪表基础知识1、 测量误差 概念1.1、误差的分类按误差数值表示的方法分为：绝对误差、相对误差、引用误差；按误差出现的规律分为：系统误差（规律误差）、随机误差（偶然误差）、疏忽误差（粗大误差）1.2、真值与约定真值（近似真值）、相对真值（标准表示值）1.3、仪表的精度等级是指基本误差（仪表在规定参比工作条件下，即标准工作条件下的最大误差）的最大允许值，精度=（最大误差/测量范围）*100%2、化工过程仪表的分类2.1、按读取测量值的位置可分为：就地测量仪表（如就地压力表、温度计、液位计、流量计等）和远传信号测量仪表（各类变送器、位置开关等）2.2、按测量参数性质可分为：分析、流量、物位（液位）、压力、温度、电量、机械量等3、分析仪表3.1、按分析目的分为：安全检测报警分析仪（可燃、有毒气体检测）、成分分析仪表3.2、成分分析仪的分类：离线分析仪（分析室仪器）、在线分析仪（COD分析仪、PH计、F离子分析仪等）4、流量测量4.1、流量的概念：是指单位时间内流过管道某一截面的流体数量。

分为体积流量和质量流量，质量流量M=体积流量Q *流体密度ρ。

质量流量的常用单位有：kg/h、t/h等，体积流量的常用单位有：l/h、m3/h 等。

4.2、流体流动状态的分类：A、层流（雷诺数Re〈2300） B、过渡流（2300〈Re〈4000） C、紊（湍）流（雷诺数Re〉4000）。

雷诺数是指流体惯性力与粘性力的比值。

4.3、与流体有关的物理参数：温度、压力、密度、粘度、速度、流量等。

4.4、流体的密度与温度、压力的关系：气体的密度随温度的升高而减小、随压力的增大而增大，液体的密度主要随温度升高而减小、而与压力关系不大。

4.5、流量测量仪表种类有：涡街流量计、金属管转子流量计、孔板节流装置流量计、锥形管流量计、威力巴流量计、楔式流量计、质量流量计、电磁流量计等。

4.6、流量计的分类流量测量方法和仪表的种类繁多,分类方法也很多。
