【CN209849678U】一种框状工件两次成型模具【专利】

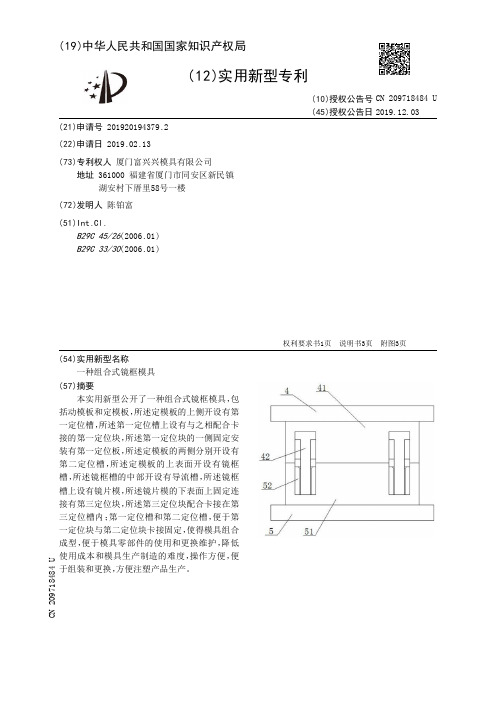

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920194379.2(22)申请日 2019.02.13(73)专利权人 厦门富兴兴模具有限公司地址 361000 福建省厦门市同安区新民镇湖安村下厝里58号一楼(72)发明人 陈铂富　(51)Int.Cl.B29C 45/26(2006.01)B29C 33/30(2006.01)(54)实用新型名称一种组合式镜框模具(57)摘要本实用新型公开了一种组合式镜框模具，包括动模板和定模板，所述定模板的上侧开设有第一定位槽，所述第一定位槽上设有与之相配合卡接的第一定位块，所述第一定位块的一侧固定安装有第一定位板，所述定模板的两侧分别开设有第二定位槽，所述定模板的上表面开设有镜框槽，所述镜框槽的中部开设有导流槽，所述镜框槽上设有镜片模，所述镜片模的下表面上固定连接有第三定位块，所述第三定位块配合卡接在第三定位槽内；第一定位槽和第二定位槽，便于第一定位块与第二定位块卡接固定，使得模具组合成型，便于模具零部件的使用和更换维护，降低使用成本和模具生产制造的难度，操作方便，便于组装和更换，方便注塑产品生产。

权利要求书1页 说明书3页 附图3页CN 209718484 U 2019.12.03C N 209718484U权　利　要　求　书1/1页CN 209718484 U1.一种组合式镜框模具，包括动模板(41)和定模板(51)，其特征在于：所述定模板(51)的上侧开设有第一定位槽(1)，所述第一定位槽(1)上设有与之相配合卡接的第一定位块(11)，所述第一定位块(11)的一侧固定安装有第一定位板(12)，所述定模板(51)的两侧分别开设有第二定位槽(2)，所述第二定位槽(2)上设有与之相配合卡接的第二定位块(21)，所述第二定位块(21)的内侧面固定连接有第二定位板(22)，所述定模板(51)的上表面开设有镜框槽(7)，所述镜框槽(7)的中部开设有导流槽(8)，所述定模板(51)的上表面开设有第三定位槽(3)，所述镜框槽(7)上设有镜片模(31)，所述镜片模(31)的下表面上固定连接有第三定位块(32)，所述第三定位块(32)配合卡接在第三定位槽(3)内，所述动模板(41)的上表面固定安装有动模座板(4)，所述定模板(51)的下表面固定安装有定模座板(5)，动模板(41)的下表面与定模板(51)的上表面分别开设有定位孔(6)，所述动模板(41)的定位孔(6)内固定插接有导柱(42)，所述定模板(51)的定位孔(6)内插接有导套(52)，所述导柱(42)滑动插接在导套(52)内。

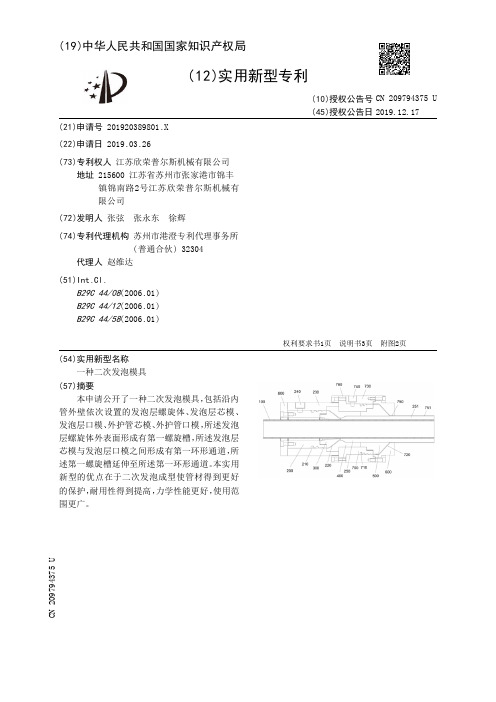

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920389801.X(22)申请日 2019.03.26(73)专利权人 江苏欣荣普尔斯机械有限公司地址 215600 江苏省苏州市张家港市锦丰镇锦南路2号江苏欣荣普尔斯机械有限公司(72)发明人 张弦　张永东　徐辉　(74)专利代理机构 苏州市港澄专利代理事务所(普通合伙) 32304代理人 赵维达(51)Int.Cl.B29C 44/08(2006.01)B29C 44/12(2006.01)B29C 44/58(2006.01)(54)实用新型名称一种二次发泡模具(57)摘要本申请公开了一种二次发泡模具，包括沿内管外壁依次设置的发泡层螺旋体、发泡层芯模、发泡层口模、外护管芯模、外护管口模，所述发泡层螺旋体外表面形成有第一螺旋槽，所述发泡层芯模与发泡层口模之间形成有第一环形通道，所述第一螺旋槽延伸至所述第一环形通道。

本实用新型的优点在于二次发泡成型使管材得到更好的保护，耐用性得到提高，力学性能更好，使用范围更广。

权利要求书1页 说明书3页 附图2页CN 209794375 U 2019.12.17C N 209794375U权　利　要　求　书1/1页CN 209794375 U1.一种二次发泡模具，其特征在于，包括沿内管(100)外壁依次设置的发泡层螺旋体(200)、发泡层芯模(300)、发泡层口模(400)、外护管芯模(500)、外护管口模(600)，所述发泡层螺旋体(200)外表面形成有第一螺旋槽(210)，所述发泡层芯模(300)与发泡层口模(400)之间形成有第一环形通道(220)，所述第一螺旋槽(210)延伸至所述第一环形通道(220)，所述发泡层螺旋体(200)外壁套设有发泡层外套(230)，所述发泡层外套(230)开设有密封连通于第一挤出机的第一入料口(240)，所述第一入料口(240)连通于所述第一螺旋槽(210)背离所述第一环形通道(220)的一端，所述发泡层口模(400)与所述内管(100)之间形成发泡层腔(250)，所述第一环形通道(220)延伸至所述发泡层腔(250)，所述外护管芯模(500)外壁套设有外护管螺旋体(700)，所述外护管螺旋体(700)外表面形成有第二螺旋槽(710)，所述外护管芯模(500)与外护管口模(600)之间形成有第二环形通道(720)，所述第二螺旋槽(710)延伸至所述第二环形通道(720)，所述外护管螺旋体(700)外壁套设有外护管外套(730)，所述外护管外套(730)开设有密封连通于第二挤出机的第二入料口(740)，所述第二入料口(740)连通于所述第二螺旋槽(710)背离所述第二环形通道(720)的一端，发泡层(251)外壁与所述外护管口模(600)内壁之间形成外护管腔(750)，所述第二环形通道(720)延伸至所述外护管腔(750)。

专利名称：一种二次分型的注塑模具专利类型：实用新型专利
发明人：杨立义
申请号：CN202020477590.8
申请日：20200403
公开号：CN211994044U
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种二次分型的注塑模具，所述二次分型的注塑模具包括定模、动模、模芯、顶板、脱模板，所述定模通过半导体制冷片支制成，分为制冷端和制热端，制热端上设有空腔，定模上安装有脱模板，脱模板上安装有动模，动模上设有模芯孔，模芯孔安装有模芯，模芯与定模上的空腔和动模、脱模板形成注塑腔，动模上通过导柱安装有顶板，动模与顶板之间设有注浇道，顶板一侧设有设有限距板，动模一侧设有与限距板配合使用的限距板套；动模上设有冷流道，冷流道周围设有冷水流道；本实用新型提出了一种二次分型的注塑模具，其通过二次移动使得注浇道内的凝胶与注塑件断裂，且可以推出注塑件和胶道凝料，避免了注塑件卡在模具上，增加了注塑效率。

申请人：广东立义精密模具制造有限公司
地址：528427 广东省中山市南头镇穗西工业区金海路18号
国籍：CN
代理机构：北京隆达恒晟知识产权代理有限公司
代理人：杨青
更多信息请下载全文后查看。

专利名称：模具的两次脱模装置专利类型：实用新型专利
发明人：金瑁
申请号：CN200920202663.6申请日：20091224
公开号：CN201579907U
公开日：
20100915
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种模具的两次脱模装置，包括滑座、斜导柱和锁紧块，滑座上固定有与第一型芯滑块相斜面配合的导向块，在该滑座的另一侧面上还连接有第二型芯滑块，该第二型芯滑块与第一型芯滑块之间左右相抵靠，上下之间余留有第一型芯滑块上下移动的空间，该空间的高度不小于产品的第一扣位的高度，当第一型芯滑块的第一扣位成型部脱离于产品的第一扣位状态下，第二型芯滑块与滑座相联动。

由于两个滑块分别作沉降、移动后即可与产品的倒扣实现脱离，且在需要维修时，只需要将单个滑块取出，因而本实用新型结构简单，模具开发费用低，制作周期短，便于装配，维护，且这种结构还使得脱出倒扣的区域更大，型芯滑块的强度好，模具不易损坏，使用起来更加可靠。

申请人：嘉兴信元精密模具科技有限公司
地址：314000 浙江省嘉兴市秀洲工业区加创路1711号
国籍：CN
代理机构：宁波诚源专利事务所有限公司
更多信息请下载全文后查看。

专利名称：一种一步成型的“几”字型冲压模具专利类型：实用新型专利
发明人：葛杨波,段星
申请号：CN201920243386.7
申请日：20190226
公开号：CN209680843U
公开日：
20191126
专利内容由知识产权出版社提供
摘要：一种一步成型的“几”字型冲压模具，包括凹模板和设置在所述凹模板下方的下模板，所述凹模板上方设置有左右对称的左摆块和右摆块，所述凹模板与所述下模板内贯穿设置一可上下运动的传力杆，所述传力杆上方固定一凹模入块，所述左摆块、右摆块分别转动设置在所述凹模入块的左、右两侧，所述传力杆下端设置有水平的打板，所述凹模板上方设置有冲头，所述冲头的下端内凹一方型槽，所述冲头内还设置有可上下运动的压料块。

本实用新型采用在凹模入块两侧设置摆块的方式，实现了“几”字型零件的一步成型，将原两套模具方可完成的折弯动作，优化至一套模具内完成，减少了模具的数量，使研发新模支出大幅降低。

申请人：昆山维肯恩电子科技有限公司
地址：215000 江苏省苏州市昆山市玉山镇古城中路78号5号房
国籍：CN
代理机构：苏州翔远专利代理事务所(普通合伙)
代理人：王华
更多信息请下载全文后查看。

专利名称：两次顶出注塑模具机构专利类型：实用新型专利
发明人：杨智宇,甘海林
申请号：CN201420083994.3申请日：20140226
公开号：CN203765967U
公开日：
20140813
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种两次顶出注塑模具机构，其包括复位弹簧、推块、推块镶件、活动块和拉勾。

所述复位弹簧安装在活动块里，所述推块与顶针板和顶针底板通过锁紧件接连，所述推块镶件通过锁紧件与推块接连，所述活动块通过锁紧件与母模板接连，所述拉勾通过锁紧件与支撑板接连。

本实用新型在模具开模顶出时，通过简单的机械结构配合，实现两次顶出，减少使用油压缸等其他辅件，结构简单可靠，降低模具开发成本，缩短产品生产周期，提高生产效率。

申请人：昆山立讯精密模具有限公司
地址：215324 江苏省苏州市昆山市锦溪镇锦商路851号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920381734.7(22)申请日 2019.03.25(73)专利权人 广州市正崇门窗有限公司地址 510000 广东省广州市花都区新雅街雅瑶旧村聚福西路26-1(72)发明人 豆盛香　马天峰　(74)专利代理机构 广州市深研专利事务所44229代理人 张喜安(51)Int.Cl.B21D 22/02(2006.01)(54)实用新型名称一种多层合金成型装置(57)摘要一种多层合金成型装置，涉及一种合金加工装置，包括底座，所述底座上方两侧设有支架，支架上部分设有承载板，承载板上设有液压缸，液压缸上的液压杆穿过承载板与压板连接，所述的底座正上方设有液压台且液压台位于压板的正下方，液压台内部中心设有电动机，电动机的输出轴与圆锥齿轮A连接，圆锥齿轮A与圆锥齿轮B啮合，圆锥齿轮B的一端与螺杆A一端连接，圆锥齿轮B另一端与螺杆B一端连接，所述的螺杆A设有螺块A且两者之间的连接关系为螺纹连接，螺块A的顶部与夹块A连接，夹块A穿过液压台内部且夹块A位于液压台外侧，所述的夹块A底部与导向装置A连接，该合金成型装置能固定不同尺寸的条状、块状合金，同时冲压过程更加的稳定可靠。

权利要求书1页 说明书3页 附图2页CN 209849627 U 2019.12.27C N 209849627U权　利　要　求　书1/1页CN 209849627 U1.一种多层合金成型装置，包括底座(1)，其特征在于：所述的底座(1)上方两侧设有支架(9)，支架(9)上部分设有承载板(10)，承载板(10)两端与支架(9)连接，承载板(10)上设有液压缸(19)且液压缸(19)通过固定座固定在承载板(10)上，液压缸(19)上的液压杆(18)穿过承载板(10)与压板(17)连接，压板(17)两侧分别与连接杆(16)一端连接，连接杆(16)另一端与滑块A(15)连接，滑块A(15)与滑轨(14)连接且两者的连接方式为滑动连接，滑轨(14)设置在支架(9)内侧；所述的底座(1)正上方设有液压台(5)且液压台(5)位于压板(17)的正下方，液压台(5)内部中心设有电动机(2)，电动机(2)的输出轴与圆锥齿轮A(3)连接，圆锥齿轮A(3)与圆锥齿轮B(4)啮合且圆锥齿轮A(3)与圆锥齿轮B(4)的轴心角为九十度，圆锥齿轮B(4)的一端与螺杆A(7)一端连接，螺杆A(7)的另一端与液压台(5)壁通过轴承连接，圆锥齿轮B(4)另一端与螺杆B(12)一端连接，螺杆B(12)另一端与液压台(5)壁通过轴承连接，所述的螺杆A(7)上设有螺块A(6)且两者之间的连接关系为螺纹连接，螺块A(6)的顶部与夹块A(8)连接，夹块A(8)穿过液压台(5)内部且夹块A(8)位于液压台(5)外侧，所述的螺杆B(12)上设有螺块B(11)且两者之间的连接关系为螺纹连接，螺块B(11)的顶部与夹块B (13)连接，夹块B(13)穿过液压台(5)内部且夹块B(13)位于液压台(5)外侧，所述的夹块A (8)底部与导向装置A连接，夹块B(13)底部与导向装置B连接。
