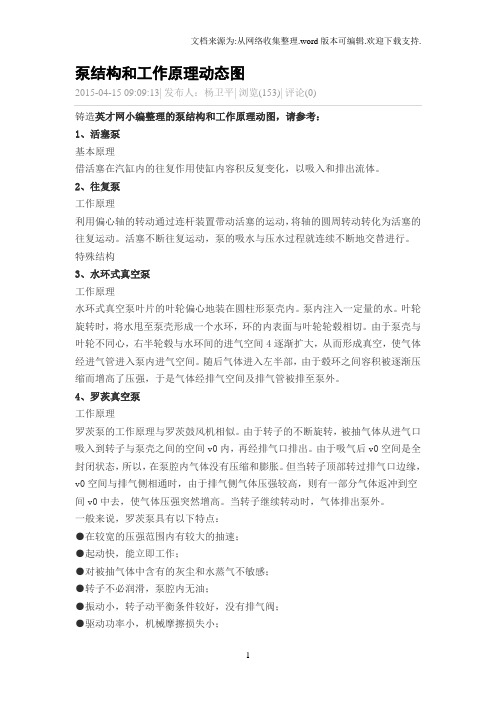

泵结构和工作原理动态图2015-04-15 09:09:13| 发布人：杨卫平| 浏览(153)| 评论(0)铸造英才网小编整理的泵结构和工作原理动图，请参考：1、活塞泵基本原理借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。
2、往复泵工作原理利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。
活塞不断往复运动，泵的吸水与压水过程就连续不断地交替进行。
特殊结构3、水环式真空泵工作原理水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。
泵内注入一定量的水。
叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。
由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。
随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。
4、罗茨真空泵工作原理罗茨泵的工作原理与罗茨鼓风机相似。
由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。
由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。
但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。
当转子继续转动时，气体排出泵外。
一般来说，罗茨泵具有以下特点：●在较宽的压强范围内有较大的抽速；●起动快，能立即工作；●对被抽气体中含有的灰尘和水蒸气不敏感；●转子不必润滑，泵腔内无油；●振动小，转子动平衡条件较好，没有排气阀；●驱动功率小，机械摩擦损失小；●结构紧凑，占地面积小；●运转维护费用低。
因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。
5、旋片式真空泵工作原理旋片式真空泵（简称旋片泵）是一种油封式机械真空泵。
其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。

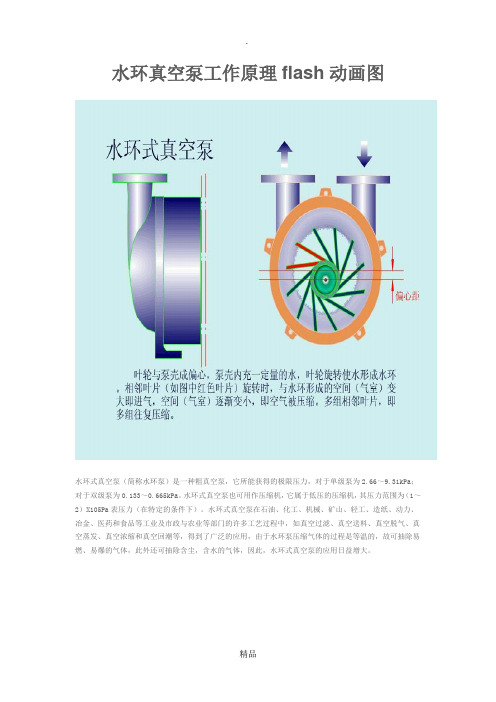

水环真空泵工作原理flash动画图水环式真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限压力，对于单级泵为2.66～9.31kPa；对于双级泵为0.133～0.665kPa。
水环式真空泵也可用作压缩机，它属于低压的压缩机，其压力范围为（1～2）X105Pa表压力（在特定的条件下）。
水环式真空泵在石油、化工、机械、矿山、轻工、造纸、动力、冶金、医药和食品等工业及市政与农业等部门的许多工艺过程中，如真空过滤、真空送料、真空脱气、真空蒸发、真空浓缩和真空回潮等，得到了广泛的应用，由于水环泵压缩气体的过程是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘，含水的气体，因此，水环式真空泵的应用日益增大。
如图为水环式真空泵的工作原理示意图，水环泵是由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、吸气口、排气口、辅助排气阀等组成的。
叶轮被偏心的安装在泵体中，当叶轮按图示方向旋转时，进入水环式真空泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。
水环的上部内表面恰好与叶轮轮毂相切（如Ⅰ-Ⅰ断面），水环的下部内表面刚好与叶片顶端接触（实际上，叶片在水环内有一定的插入深度）。
此时，叶轮轮毂与水环之间形成了一个月牙形空间，而这一空间又被叶轮分成与叶片数目相等的若干个小腔。
如果以叶轮的上部0°为起点，那么叶轮在旋转前180°时，小腔的容积逐渐由小变大（即从断面Ⅰ-Ⅰ到Ⅱ-Ⅱ），压强不断的降低，且与吸排气盘上的吸气口相通，当小腔空间内的压强低于被抽容器内的压强，根据气体压强平衡的原理，被抽的气体不断地被抽进小腔，此时正处于吸气过程。
当吸气完成时与吸气口隔绝，从Ⅱ-Ⅱ到Ⅲ-Ⅲ断面，小腔的容积正逐渐减小，压力不断地增大，此时正处于压缩过程，当压缩的气体提前达到排气压力时，从辅助排气阀提前排气。
从断面Ⅲ-Ⅲ到Ⅰ-Ⅰ，而与排气口相通的小腔的容积进一步地减小压强进一步的升高，当气体的压强大于排气压强时，被压缩的气体从排气口被排出，在泵的连续运转过程中，不断地进行着吸气、压缩、排气过程，从而达到连续抽气的目的。
泵结构和工作原理动态图1、活塞泵基本原理借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。
2、往复泵工作原理利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。
活塞不断往复运动，泵的吸水与压水过程就连续不断地交替进行。
特殊结构3、水环式真空泵工作原理水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。
泵内注入一定量的水。
叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。
由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。
随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。
4、罗茨真空泵工作原理罗茨泵的工作原理与罗茨鼓风机相似。
由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。
由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。
但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。
当转子继续转动时，气体排出泵外。
一般来说，罗茨泵具有以下特点：●在较宽的压强范围内有较大的抽速；●起动快，能立即工作；●对被抽气体中含有的灰尘和水蒸气不敏感；●转子不必润滑，泵腔内无油；●振动小，转子动平衡条件较好，没有排气阀；●驱动功率小，机械摩擦损失小；●结构紧凑，占地面积小；●运转维护费用低。
因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。
5、旋片式真空泵工作原理旋片式真空泵（简称旋片泵）是一种油封式机械真空泵。
其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。
它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。
扩散泵(油扩散泵)oil diffusion pump利用低压、高速和定向流动的油蒸气射流抽气的真空泵。
这种泵的极限真空为10-4～10-5帕，工作压力范围为10-1～10-4帕,抽速范围为几十至十几万升／秒（1升＝10-3米3）。
油扩散泵是获得高真空的主要设备，广泛用于真空冶炼、真空镀膜、空间模拟试验和对油污染不敏感的一些真空系统中。
简史1915年，德国物理学家W.盖得发表了他研究的扩散泵报告。
1916年，美国人I.朗缪尔制成泵壁带有冷却系统的所谓冷凝泵。
这些泵以汞蒸气为工作介质可获得10-5帕真空。
1928年,英国人C.D.伯尔奇发现高沸点的石油衍生物，1936年，C.D.希克曼等人制成人工合成油。
这两种油在室温下的饱和蒸气压都非常低，从而取代了汞作为扩散泵的工作液。
从此油扩散泵在高真空领域的工业生产和科学试验中就日渐普遍使用，并奠定了高真空技术的基础。
60年代开始，油扩散泵又有了新的发展。
主要的改进是：①泵的材料采用放气量甚小的不锈钢。
②采用饱和蒸气压很低、热稳定性好的油如聚苯醚和硅油作为泵的工作液。
③改革结构，新型油扩散泵在泵口法兰不变和不过分增大泵的外形尺寸条件下，在法兰下部突出地扩大泵腔的断面，其抽气速率可增大20～40％。
如在此装设一个大直径扩散喷嘴和液氮冷却的大直径挡油帽等。
泵可有通常泵（指没有扩大泵腔断面的泵）的抽气速率，并比较彻底地克服了泵的返油而获得低于10-8帕清洁超高空。
因此,油扩散泵在清洁超高真空的工业生产和科学试验中又取得重要的地位。
结构和工作原理油扩散泵主要由泵体、扩散喷嘴、蒸气导管、油锅、加热器、扩散器、冷却系统和喷射喷嘴等部分组成（见图）。
当油扩散泵用前级泵预抽到低于1帕真空时,油锅可开始加热。
沸腾时喷嘴喷出高速的蒸气流，热运动的气体分子扩散到蒸气流中，与定向运动的油蒸气分子碰撞。
气体分子因此而获得动量，产生和油蒸气分子运动方向相同的定向流动。
到前级，油蒸气被冷凝，释出气体分子，即被前级泵抽走而达到抽气目的。
真空泵操作流程真空泵是一种关键的设备，用于将封闭空间中的气体抽出，产生真空环境。
在各个领域，如实验室、工业制造和医疗设备等，真空泵都扮演着重要的角色。
为了保证操作的安全性和有效性，下面将介绍真空泵的具体操作流程。
一、准备工作1. 确保工作环境整洁，没有易燃、易爆、易腐蚀等危险物质。
2. 检查真空泵及附件的完好性，包括电源线、软管、气缸等。
3. 检查真空泵机械泵的润滑油是否充足。
二、开机前操作1. 将真空泵连接到所需设备或系统的进气口，确保连接牢固。
2. 检查阀门的位置，确保泵进气和出气通路打开，同时关闭其余阀门。
三、开机操作1. 打开真空泵电源开关，确保电源正常供应。
2. 打开机械泵的电源开关，启动机械泵。
注意观察机械泵的运行状况，确保其正常运转。
3. 打开真空泵的电源开关，启动真空泵。
四、抽气过程1. 观察真空泵的指示灯，确保其正常工作。
2. 逐步打开系统中的阀门，使气体进入真空泵，并根据需要调整真空泵的抽气速度。
3. 将抽出的气体导向相应的气体处理设备或集气室。
五、关闭操作1. 当需要停止抽气时，首先关闭系统中的进气阀门。
2. 无论何时都不要突然关闭真空泵，需逐渐关闭系统中的出气阀门，以减少反冲对真空泵的影响。
3. 关闭真空泵电源开关和机械泵电源开关。
六、日常维护1. 定期检查真空泵的运行状态，如异常噪音或振动等。
2. 定期更换机械泵的润滑油，确保其正常运转。
3. 定期清洁真空泵的进气口和出气口，以防止污染物影响其工作效果。
七、安全注意事项1. 操作人员应戴上适当的防护手套和眼镜，以避免意外伤害。
2. 在操作过程中，如出现气味异常、温度升高等情况，应立即停止操作，并排除故障。
3. 禁止将有害、易燃、易爆或有毒的物质抽入真空泵。
总结：以上是真空泵的操作流程。
在操作前，需要进行准备工作，并确保设备完好。
开机时，逐步启动机械泵和真空泵。
在抽气过程中，注意调整抽气速度，逐步关闭系统中的阀门。
关闭操作时，也要逐渐关闭系统中的出气阀门，避免对真空泵造成损坏。
抽真空系统在火电机组中是必不可少的，其主要作用是：(1)在机组起动初期建立凝汽器真空当汽轮机进汽暖机时，蒸汽进入凝汽器，如果凝汽器没有建立一定的真空，蒸汽进入凝汽器就会使凝汽器形成正压，损坏设备。
(2)在机组运行过程中保持凝汽器真空，确保机组的安全经济运行因凝汽器在运行过程中其内部是处于真空状态，由于管道及壳体不严密，空气会漏人，从而破坏凝汽器真空，对汽轮机安全经济运行不利。
同时，空气含量大时，一会使凝结水的含氧量增加而加剧对设备腐蚀，二会增大传热热阻，影响冷却效果。
目前使用在火电机组中抽真空系统有喷射式抽气器及水环真空泵(喷射式抽气器有射水及射汽之分)，水环真空泵具有如下优点：①运行经济。
在起动工况下，低真空的抽吸能力远大于喷射式抽气器，大大缩短机组的起动时间。
在运行状态下，耗功仅为射水抽气器的23％～33％。
②汽水损失较小。
③泵组运行自动化程度高，操作安全、简便。
④噪声小，结构紧凑，占地面积小。
缺点是一次性投资较大。
但由于其明显的优越性，目前新建火电厂绝大多数都采用水环真空泵抽真空系统，尤其是大功率机组。
很多电厂在旧机组改造中也把喷射式抽气器改为水环真空泵机组。
目前水环真空泵机组在火电行业应用比较广，而有关这方面的文章又比较少。
本文在这里结合本公司实际情况对水环真空泵成套机组进行简单的介绍。
二、水环真空泵的工作原理图1是真空泵结构图，叶轮偏心地装在接近圆形的泵体内，当叶轮按图示箭头方向旋转时，因离心力作用，注入泵体内的水沿泵壳形成旋流的水环，因此叫水环真空泵(又叫液环真空泵，可以采用其他液体做工作液)。
水环的内表面与叶轮轮毂之间形成一个月牙形空间，当叶轮由A 点转到曰点时，两相邻叶片之间所包围的容腔逐渐增大，气体由外界吸入。
当叶轮由C点转到A 点时，相应的容腔由大变小，使原先吸入的气体受到压缩，当压力达到或略大于大气压力时，气体被排出。
随着叶轮的稳定转动，吸、排气过程连续不断地进行。
因此可以连续不断地抽吸气体。
