数控机床工作原理简述
数控机床是一种通过计算机控制机床工作的自动化设备。
其工作原理主要包括以下几个方面。
首先，数控机床通过接收计算机发送的指令来控制工作过程。
计算机会将需要加工的工件信息输入到数控机床的控制系统中，控制系统会根据这些信息生成相应的加工程序。
其次，数控机床的控制系统会将加工程序转化为机床能够理解的形式，这一步叫做解译。
解译过程将加工程序中的指令翻译为机床能够识别的运动控制指令，如进给运动、主轴转速等。
然后，数控机床的控制系统将解译后的运动控制指令发送给驱动系统。
驱动系统根据接收到的指令来控制伺服电机、变频器等执行器，实现机床各个部件的运动。
最后，机床的各个部件按照控制系统发送的指令进行相应的运动。
例如，进给轴会按照指定的速度进行直线或圆弧插补运动，主轴会按照设定的转速旋转，实现对工件的加工。
总的来说，数控机床通过计算机控制系统将加工程序转化为机床能够理解的指令，驱动各个执行器实现机床部件的运动，从而实现对工件的精确加工。
这种工作原理不仅提高了加工效率和精度，并且减少了人为操作的错误。
第1篇一、实验目的1. 了解数控加工中心的基本组成和工作原理。
2. 掌握数控加工中心的基本操作方法。
3. 熟悉数控编程的基本步骤和常用指令。
4. 通过实际操作，提高对数控加工中心的操作技能和编程能力。
二、实验原理数控加工中心是一种集成了计算机数控系统（CNC）和机械加工装置的自动化机床。
它通过CNC系统对机床进行精确控制，实现对工件的自动加工。
数控加工中心主要由以下几部分组成：1. 控制系统：负责接收和处理编程指令，控制机床的运动。
2. 伺服系统：将控制系统的指令转换为机床的运动。
3. 机械装置：包括主轴、进给系统、工作台等，完成实际的加工过程。
4. 辅助装置：如冷却系统、润滑系统等，为加工过程提供必要的辅助条件。
三、实验设备与材料1. 数控加工中心一台2. 数控编程软件一套3. 工件材料：铝、钢等4. 工具：铣刀、钻头等四、实验步骤1. 数控加工中心基本操作（1）启动数控加工中心，检查机床各部分是否正常。
（2）打开数控系统，进行系统初始化。
（3）设置机床参数，如刀具参数、工件参数等。
（4）进行机床坐标系的设定和刀具路径的规划。
（5）启动机床，进行试运行，观察机床运动是否平稳。
2. 数控编程（1）打开数控编程软件，创建新的程序。
（2）输入工件尺寸和刀具参数。
（3）编写刀具路径，包括刀具切入、加工、退出的过程。
（4）编写辅助指令，如冷却、润滑等。
（5）保存程序，并传输到数控系统中。
3. 实际加工（1）将工件放置在加工中心的工作台上。
（2）根据编程指令，设置机床参数。
（3）启动机床，进行实际加工。
（4）观察加工过程，确保加工质量。
（5）加工完成后，关闭机床，取下工件。
五、实验结果与分析1. 通过本次实验，成功掌握了数控加工中心的基本操作方法。
2. 成功完成了数控编程，并成功加工出所需工件。
3. 在实际加工过程中，机床运行平稳，加工质量符合要求。
4. 通过本次实验，提高了对数控加工中心的操作技能和编程能力。
加工中心工作的原理
加工中心是一种高效率、高精度的机械加工设备，其工作原理如下：
1. 控制系统：加工中心配备了先进的数控系统，通过编程控制机床的运动和操作。
操作员可以通过输入指令，控制机床的加工过程和参数。
2. 主轴和刀具：加工中心通常配备了多轴主轴，可以进行高速旋转和切削。
刀具安装在主轴上，通过刀具的切削运动，将工件进行加工。
3. 工作台：工作台是加工中心的一个重要部件，用于夹持和固定工件。
工作台可以进行多轴运动，使工件在不同方向上进行加工。
4. 自动换刀系统：加工中心通常配备了自动换刀系统，可以根据加工需要自动更换不同的刀具。
自动换刀系统可以提高加工效率和灵活性。
5. 冷却系统：加工中心通常配备冷却系统，用于冷却刀具和工件，以防止过热和损坏。
6. 编程和运动控制：操作员通过编程控制加工中心的运动和操作。
编程可以使用CAD/CAM软件生成，也可以手动编写。
编程包括设定刀具路径、加工深度、切削速度等参数。
7. 监测和检测：加工中心通常配备监测和检测设备，可以实时监测加工过程中的温度、振动等参数，以保证加工质量和安全。
总之，加工中心通过控制系统、主轴和刀具、工作台等部件的协同工作，实现高精度、高效率的机械加工。
数控加工中心基础知识
一、什么是数控加工中心
数控加工中心是一种自动化机床，它可以同时完成多种工序，具有加工质量高、无需人工精密操作以及可重复性强等特点。
数控加工中心的工作原理：依靠数控系统的控制，通过检测作业材料的尺寸，结合刀具的加工细节把机械零件加工成所需要的形状和尺寸。
二、数控加工中心的组成
数控加工中心由主机、刀具、喷涂装置、夹具等组成。
1.主机：主要由机械运动装置、控制系统组成，控制系统由CNC 控制器、仿真器、程序编制软件等组成。
2.刀具：是加工中心的重要组成部分，主要由切割刀具、加工刀具等组成。
3.喷涂装置：用于喷涂润滑油以及其他液体。
4.夹具：用于固定零件，使零件稳定在机床上，以便加工。
三、数控加工中心的应用
数控加工中心可以应用于航空航天、汽车、电子、电气、机械加工等行业，可以加工出应用广泛的零件和部件，如汽车发动机零件、半导体芯片、机械设备零件等。
- 1 -。
论述加工中心的工作原理及组成加工中心是一种集成了磨削、钻孔、铣削等多种加工功能于一身的机床装置。
它在现代制造业中扮演着重要的角色，其高精度、高效率的加工特性使得它成为了各种工件加工的首选设备之一。
要理解加工中心的工作原理及组成，首先需要了解其基本结构和工作方式。
一、加工中心的基本结构加工中心的基本结构大致分为机身、主轴系统、进给系统、控制系统和辅助系统五大部分。
机身是其最基本的组成部分，负责支撑和固定其他部件，也是整个机床装置的基础。
主轴系统是加工中心的核心组成部分，它主要负责转动和传递动能，通常包括主轴头、主轴箱、主轴传动和主轴电机等部件。
进给系统则是用来控制工件在加工过程中的进给速度和进给方向，它包括进给轴驱动器、进给轴执行器、进给轴分度等组件。
控制系统是整个加工中心的灵魂，它由数控装置、编程系统、输入输出设备等组成，用来控制整个机床的运行状态，保证加工的精度和稳定性。
辅助系统包括冷却液系统、润滑系统、废渣处理系统等，主要是为了保证加工环境的清洁和工件的质量。
二、加工中心的工作原理加工中心的工作原理主要包括工件定位、加工控制、进给运动和切削加工等环节。
首先是工件定位，即将工件安装在加工中心的工作台上，并通过夹具夹紧工件，以确保工件在加工过程中能够稳定地固定在工作台上。
然后是加工控制，即根据加工工艺和工件要求编写相应的数控程序，将程序输入到数控系统中。
接着是进给运动，也就是通过进给系统控制工件在加工过程中的进给速度和进给方向，确保切削刀具以一定的速度和轨迹对工件进行加工。
最后是切削加工，即利用刀具对工件进行相应的切削操作，实现工件的加工目的。
三、加工中心的基本组成1. 主轴系统加工中心的主轴系统是整个机床的核心部分，它直接影响到加工中心的加工质量和效率。
主轴系统通常包括主轴头、主轴箱、主轴传动和主轴电机等组件。
主轴头是安装在主轴上的刀具夹持装置，用来固定切削刀具，支撑和传递切削力。
主轴箱是主轴系统的外壳，负责支撑和固定整个主轴系统，同时也能起到一定的散热和降噪作用。
加工中心工作原理
加工中心是一种高精密加工设备，它利用先进的控制系统和多轴工作台来完成各种复杂零件的加工任务。
其工作原理主要包括以下几个方面：
1. 控制系统：加工中心采用计算机数控系统（CNC）进行控
制和指令传递。
操作人员通过输入加工程序和参数，然后由计算机对这些指令进行解释和执行，最终实现机床的自动化操作。
2. 工作台：加工中心通常配备多轴工作台，这些工作台可按照不同的角度和方向进行平移、旋转和倾斜等运动。
通过精确的控制，工作台能够使刀具在不同的方向上进行加工，从而实现多轴联动加工。
3. 刀具系统：加工中心配备多个刀具，这些刀具通过刀库、换刀器等设备进行管理和切换。
根据加工需求，计算机会控制刀具的选择和位置，并通过自动换刀系统将合适的刀具装配到主轴上，从而实现不同形状和尺寸零件的加工。
4. 主轴系统：加工中心的主轴是完成切削操作的核心部件，它通过电机驱动旋转刀具。
根据加工程序的指令，计算机会控制主轴的转速和进给量，以确保切削过程的准确性和稳定性。
5. 冷却系统：加工中心在加工过程中会产生大量热量，为了保证机床和刀具的工作温度适宜，通常会配置冷却系统。
冷却系统可以将冷却液通过喷淋或者直接注入切削区域，起到冷却和润滑的作用，有效提高加工质量和刀具寿命。
综上所述，加工中心通过控制系统、工作台、刀具系统、主轴系统和冷却系统等部件的协同作用，实现了对工件进行高精度、多功能的加工，大大提高了生产效率和产品质量。

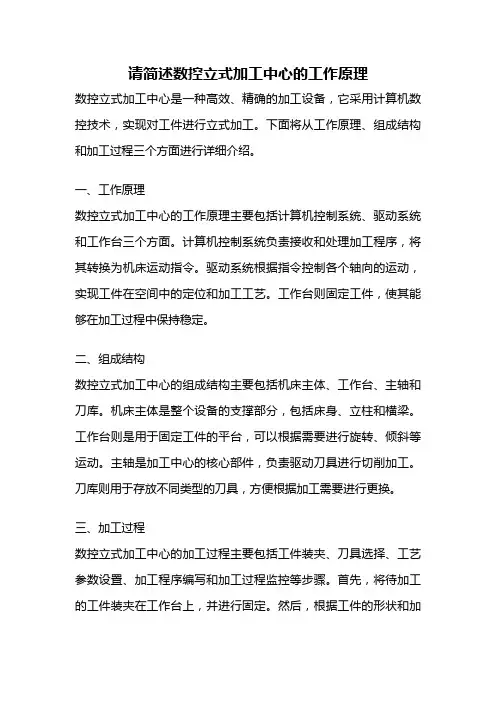

请简述数控立式加工中心的工作原理数控立式加工中心是一种高效、精确的加工设备，它采用计算机数控技术，实现对工件进行立式加工。
下面将从工作原理、组成结构和加工过程三个方面进行详细介绍。
一、工作原理数控立式加工中心的工作原理主要包括计算机控制系统、驱动系统和工作台三个方面。
计算机控制系统负责接收和处理加工程序，将其转换为机床运动指令。
驱动系统根据指令控制各个轴向的运动，实现工件在空间中的定位和加工工艺。
工作台则固定工件，使其能够在加工过程中保持稳定。
二、组成结构数控立式加工中心的组成结构主要包括机床主体、工作台、主轴和刀库。
机床主体是整个设备的支撑部分，包括床身、立柱和横梁。
工作台则是用于固定工件的平台，可以根据需要进行旋转、倾斜等运动。
主轴是加工中心的核心部件，负责驱动刀具进行切削加工。
刀库则用于存放不同类型的刀具，方便根据加工需要进行更换。
三、加工过程数控立式加工中心的加工过程主要包括工件装夹、刀具选择、工艺参数设置、加工程序编写和加工过程监控等步骤。
首先，将待加工的工件装夹在工作台上，并进行固定。
然后，根据工件的形状和加工要求选择合适的刀具，并将其安装在主轴上。
接下来，根据加工要求设置合适的切削速度、进给速度和切削深度等工艺参数。
然后，根据工艺要求编写加工程序，并将其输入到计算机控制系统中。
最后，启动机床，监控加工过程，确保加工精度和工件质量。
数控立式加工中心通过计算机控制系统、驱动系统和工作台等组成部分，实现对工件的立式加工。
其工作原理是通过计算机控制系统接收和处理加工程序，驱动系统控制各个轴向的运动，工作台固定工件，并通过主轴驱动刀具进行切削加工。
加工过程包括工件装夹、刀具选择、工艺参数设置、加工程序编写和加工过程监控等步骤。
数控立式加工中心的应用广泛，可以用于各种金属、塑料等材料的加工，具有高效、精确的特点，为工业生产提供了重要的支持。
五轴加工中心工作原理
五轴加工中心是一种高精度的数控机床，具有多轴同时工作的能力，能够实现复杂零件的加工。
其工作原理是通过控制五个坐标轴的运动，使刀具在不同角度和方向上对工件进行加工，从而实现多面加工和多角度加工的要求。
五轴加工中心的五个坐标轴分别是X轴、Y轴、Z轴、A轴和C轴。
其中，X、Y、Z轴分别代表机床的三个线性坐标轴，用于控制刀具在水平、竖直和深度方向上的移动。
而A轴和C轴则是机床的两个旋转坐标轴，分别用于控制刀具在水平面和垂直面上的旋转角度。
在加工过程中，五轴加工中心通过数控系统控制各个坐标轴的运动，使刀具能够按照预先设定的加工路径对工件进行加工。
在进行五轴加工时，刀具可以同时在五个坐标轴上进行移动和旋转，从而实现对工件的多面加工和多角度加工。
这种同时控制多个坐标轴的加工方式，可以大大提高加工效率和加工精度，特别适用于复杂曲面零件的加工。
五轴加工中心还具有高速切削和高精度加工的优点。
由于刀具可以在多个方向上进行移动和旋转，可以更灵活地选择最佳的切削路径，减少切削阻力，提高切削效率。
同时，多轴加工中心的高精度传动装置和控制系统，可以保证刀具的精确定位和稳定加工，确保加工零件的精度和表面质量。
总的来说，五轴加工中心通过同时控制多个坐标轴的运动，实现了复杂零件的高效加工。
其工作原理是通过数控系统控制各个坐标轴的运动，使刀具在不同角度和方向上对工件进行加工。
五轴加工中心具有高速切削、高精度加工和多面加工的优点，适用于复杂曲面零件的加工，是现代制造业中不可或缺的重要设备。
四轴加工中心工作原理四轴加工中心是一种先进的数控机床，它比传统的三轴加工中心多了一个旋转轴，从而增加了工件的加工角度，提高了加工精度和效率。
四轴加工中心的基本构造包括机床主体、控制系统、刀库、主轴和刀具等部分。
机床主体是加工中心的核心部分，它包括机床床身、立柱、横梁和工作台等。
控制系统是加工中心的大脑，它负责接收指令并控制机床的运动。
刀库用于存放刀具，可以根据加工需求自动进行刀具的更换。
主轴是加工中心的动力源，它负责带动刀具进行加工。
在四轴加工中心中，通常增加的是A轴或B轴。
A轴是绕X轴旋转的轴，B轴是绕Y轴旋转的轴。
通过控制旋转轴的运动，可以实现对工件的多角度加工，从而加工出更加复杂、多样化的零件。
在加工过程中，先将工件固定在工作台上，并选择合适的刀具。
然后，通过控制系统输入加工程序，控制机床的运动。
控制系统会根据加工程序计算出每个轴的运动轨迹和运动速度，然后将这些指令发送给伺服系统。
伺服系统会根据指令控制各个电机的运动，从而带动机床进行加工。
四轴加工中心具有许多优点。
首先，它可以实现多角度的加工，因此特别适合于加工复杂曲面零件。
其次，由于刀具的自动更换和切削参数的自动调整，使得加工过程更加智能化和高效率。
此外，由于加工过程中切削力的分散，可以减少工件的变形和刀具的磨损，提高加工质量和刀具寿命。
然而，四轴加工中心也存在一些局限性。
首先，由于加工精度的限制，对于特别高精度的零件，可能需要使用更加精密的加工设备。
其次，由于旋转轴的加入，加工过程相对复杂，需要更高的操作技能和经验。
总体来说，四轴加工中心是一种具有高精度、高效率和多功能的数控机床。
它通过控制旋转轴的运动，实现对工件的多角度加工。
具备智能化和高效率的特点，适用于加工复杂曲面零件。
加工中心数控车床工作原理
数控车床是一种自动化加工设备，通过计算机程序控制工作进程。
其工作原理包括以下几个方面：
1. 数控编程：首先，程序员使用专门的数控编程语言（如G 代码和M代码）编写加工程序。
这些程序描述了刀具的运动路径、进给速度和切削参数等信息。
2. CPU控制：加工程序被加载到数控控制系统的中央处理器（CPU）中。
CPU根据程序的指令逐步执行，并将相应的控制信号发送给伺服电机和液压系统等部件。
3. 运动控制：伺服电机通过实时控制系统接收到的控制信号，按照程序中指定的路径和速度进行运动。
这种控制方式能够实现高精度和高速度的刀具运动。
4. 工件夹持：工件被夹持在主轴上，并旋转以实现切削加工。
数控车床通常配有多种夹具和夹具系统，以适应不同形状和尺寸的工件。
5. 自动刀具切换：数控车床通常配备多个刀具，以满足不同工艺要求。
通过自动刀具切换系统，可以根据加工程序的要求，自动选择和更换刀具。
6. 检测和监控：数控车床还配备了各种传感器和测量仪器，用于检测切削力、位置误差和工件尺寸等信息。
这些数据可以被实时监控和记录，以保证加工的准确性和质量。
总的来说，数控车床通过计算机程序控制刀具和工件的运动，实现精确和高效的加工过程。
它具有自动化、高精度、高效率和灵活性等优点，广泛应用于各种精密零部件的加工领域。
什么是数控龙门加工中心一、概述数控龙门加工中心是一种高精度、高效率的数控机床，广泛应用于各种金属和非金属制品的机械加工领域。
与传统加工方式相比，数控龙门加工中心具有高精度、高效率、高可靠性和良好的稳定性等优势，使得龙门加工中心成为制造业重要的一环。
二、结构数控龙门加工中心的主要结构由机身、工作台、主轴、进给系统、数控系统和液压系统等组成。
机身部分由底座、立柱和横梁组成，是机器的支撑部分。
工作台可以根据加工要求进行上下、前后和左右的移动。
主轴可以进行高速旋转和切削，保证加工精度和质量。
进给系统负责将工件进行精准的移动和定位。
数控系统则是数控龙门加工中心的核心部分，控制机器的各项功能，并且可以进行复杂的加工操作。
三、工作原理数控龙门加工中心通过数控系统对加工程序进行精细的控制，在加工过程中准确、高效地向工件表面切削，并通过进给系统对工件进行精确定位和移动。
在加工过程中，主轴通过高速旋转和切削将工件切削成需要的形状和尺寸。
整个加工过程中，数控系统可以通过调整各个系统的参数来精确控制加工质量和效率。
四、应用领域数控龙门加工中心应用广泛，可以进行各种材料的加工，如金属、非金属、塑料、陶瓷等等。
它所加工的工件可以用于各种领域，如航空航天、汽车、船舶、工具、模具、电子元件等等。
随着科技进步和制造业的发展，数控龙门加工中心的应用范围也与日俱增。
五、优劣势分析数控龙门加工中心具有高精度、高效率、高可靠性和良好的稳定性等优势，可以满足加工复杂形状、高质量和高效率的需求。
而且，它还有多种加工功能和工艺选择，可以进行铣削、切削、孔加工、螺纹加工等等。
但是，数控龙门加工中心也有一些局限性，如龙门加工中心的较大外形尺寸、较长的加工时间、较高的设备成本和较高的运营成本等。
六、结论总之，数控龙门加工中心以其高新技术、高精度、高效率等优势成为各行业中不可缺少的机器设备。
随着制造业的不断发展和进步，数控龙门加工中心必将得到更为广泛的应用和推广，为推动制造业高质量发展作出新的贡献。
