数控课件——加工中心概述

contents •数控技术概述•数控机床结构与分类•数控编程基础•数控加工工艺与刀具选择•数控机床操作与维护•数控技术发展趋势与展望目录01数控技术概述数控技术的定义与发展数控技术的定义采用数字化信息对机床运动及其加工过程进行控制的技术。

数控技术的发展历程从手动控制到数字控制，经历了多个阶段的发展，包括电子管、晶体管、集成电路、计算机等技术的应用。

数控技术的现状与趋势当前数控技术已经广泛应用于制造业各个领域，未来将继续向智能化、高精度、高效率等方向发展。

数控系统的组成与工作原理数控系统的组成01数控系统的工作原理02数控系统的特点03机械制造领域航空航天领域汽车制造领域其他领域数控技术的应用领域02数控机床结构与分类为确保加工精度和稳定性，数控机床采用高刚度材料和结构。

通过先进的制造工艺和装配技术，实现高精度加工。

采用高性能伺服驱动系统和高速主轴，提高加工效率。

配备自动换刀装置、自动排屑装置等，实现自动化加工。

高刚度高精度高速度高自动化按工艺用途分类按运动方式分类按伺服系统类型分类常见数控机床类型介绍数控车床数控铣床加工中心数控磨床03数控编程基础数控编程的概念是将零件的加工信息，按照数控系统规定的代码和格式，编制成加工程序文件，并输入到数控装置中，由数控装置控制机床进行自动加工的过程。

0203分析零件图样和工艺要求确定加工方案数控编程的步骤01选择合适的数控机床选择合适的刀具、夹具和量具编制加工程序01 02 03机床坐标系工件坐标系用于控制机床的直线插补、圆弧插补等加工动作。

M指令用于控制机床的辅助功能，如换刀、冷却液开/关等。

G指令VSS指令01F指令02T指令03数控编程的常用指令与格式地址符+数字程序段格式一个完整的程序段由若干个字组成，每个字由地址符和数字组成，程序段结束以分号或回车符表示。

04数控加工工艺与刀具选择先进行粗加工，再进行精加工，逐步提高加工精度。

先粗后精原则一次装夹原则工序集中原则基准统一原则尽可能在一次装夹中完成多道工序，减少装夹次数，提高加工效率。

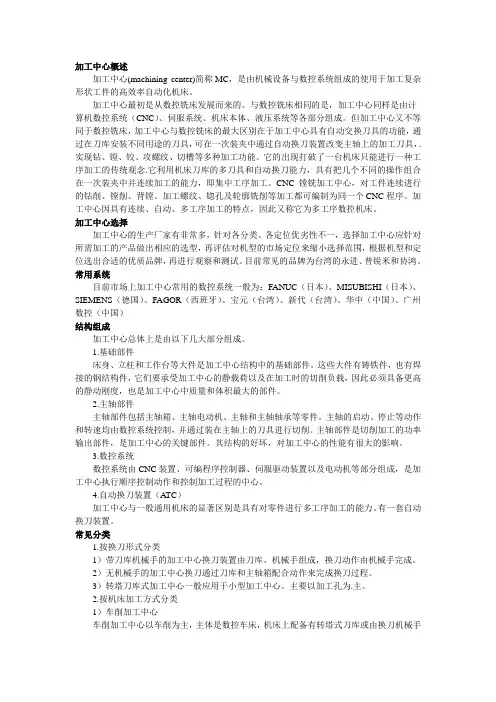

加工中心概述加工中心(machining center)简称MC，是由机械设备与数控系统组成的使用于加工复杂形状工件的高效率自动化机床。

加工中心最初是从数控铣床发展而来的。

与数控铣床相同的是，加工中心同样是由计算机数控系统（CNC）、伺服系统、机床本体、液压系统等各部分组成。

但加工中心又不等同于数控铣床，加工中心与数控铣床的最大区别在于加工中心具有自动交换刀具的功能，通过在刀库安装不同用途的刀具，可在一次装夹中通过自动换刀装置改变主轴上的加工刀具，.实现钻、镗、铰、攻螺纹、切槽等多种加工功能。

它的出现打破了一台机床只能进行一种工序加工的传统观念.它利用机床刀库的多刀具和自动换刀能力，具有把几个不同的操作组合在一次装夹中并连续加工的能力，即集中工序加工。

CNC镗铣加工中心，对工件连续进行的钻削、镗削、背镗、加工螺纹、锪孔及轮廓铣削等加工都可编制为同一个CNC程序。

加工中心因具有连续、自动、多工序加工的特点，因此又称它为多工序数控机床。

加工中心选择加工中心的生产厂家有非常多，针对各分类、各定位优劣性不一，选择加工中心应针对所需加工的产品做出相应的选型，再评估对机型的市场定位来缩小选择范围，根据机型和定位选出合适的优质品牌，再进行观察和测试。

目前常见的品牌为台湾的永进、普锐米和协鸿。

常用系统目前市场上加工中心常用的数控系统一般为：FANUC（日本）、MISUBISHI（日本）、SIEMENS（德国）、FAGOR（西班牙）、宝元（台湾）、新代（台湾）、华中（中国）、广州数控（中国）结构组成加工中心总体上是由以下几大部分组成。

1.基础部件床身、立柱和工作台等大件是加工中心结构中的基础部件。

这些大件有铸铁件，也有焊接的钢结构件，它们要承受加工中心的静载荷以及在加工时的切削负载，因此必须具备更高的静动刚度，也是加工中心中质量和体积最大的部件。

2.主轴部件主轴部件包括主轴箱、主轴电动机、主轴和主轴轴承等零件。

主轴的启动、停止等动作和转速均由数控系统控制，并通过装在主轴上的刀具进行切削。

加工中心讲稿一、概述加工中心的定义：加工中心是指带有刀库和自动刀具交换装置的数控机床（带有回转刀架的数控车除外）。

加工中心结合了数控铣床、数控钻床、数控镗床的优点，通过刀具的自动交换，可以在一次装夹中完成多工序的加工，实现工序集中与工工艺复合，从而缩短辅助加工时间，提高加工精度。

加工中心是目前数控机床中产量最大、应用最为广泛的数控机床。

二、加工中心的编程要求根据加工中心的特点，加工中心的编程有以下特殊要求：1、由于在加工中心加工零件的工序较多，使用的刀具各类复杂，而一次装夹往往要完成粗加工、半精加工、精加工等所有工序，所以在加工中心编程前要进行合理的工艺分析，周密安排各工序的加工顺序，以提高加工效率和加工精度。

2、根据加工批量的大小，决定采用自动换刀还是手动换刀。

对于单件或很小批量的工件加工，一般采用手动换刀，而对于批量大于10件且刀具更换频繁的工件加工，一般采用自动换刀。

3、程序中要注意自动换刀点位置的合理选择，在退刀与自动换刀过程中要避免刀具、工件、夹具的碰撞事故。

4、在对刀过程中尽可能采用机外对刀，并将测量尺寸填写到刀具卡片上，以便操作者在运行程序前及时修改刀具补偿参数，从而提高机床效率。

5、对于编好的程序要认真检查，并进行加工前的试运行，以便减少程序的出错率。

6、尽量将不同的工序内容分别安排到不同的子程序中，便于对每一个独立的工序进行单独的调试，也便于因加工顺序不合理重新调整加工程序。

在主程序中主要完成换刀及子程序的调用。

三、数控加工的与数控编程1、数控加工的定义数控加工是指在数控机床上自动加工零件的一种工艺方法。

数控加工的实质就是数控机床按照事先编好的加工程序，自动对被加工零件进行加工。

2、数控加工的内容：（1）分析图样，确定加工方案：对所要加工的零件进行技术要求分析，选择合适的加工方式，再根据需要的加工方式，选择合适的加工机床。

（2）工件的定位与装夹：根据零件的加工要求，选择合理的定位基准，并根据零件批量、精度、加工成本选择合适的夹具，完成工件的装夹与工件在工具中的找正。
