前言轴是组成机器的重要零件之一根据轴的承载性质不同可将轴分为转轴、心轴、传动轴三类。

工作时既承受弯矩又承受转矩的轴称为转轴。

转轴是机器中最常见的轴,通常称为轴。

用来支承转动零件，只承受弯矩而不传递转矩的轴称为心轴。

心轴有固定心轴和旋转心轴两种。

根据轴线的形状不同,轴又可以分为直轴、曲轴和挠性钢丝轴。

后两种属于专用零件。

直轴按其外形的不同又可以分为光轴和阶梯轴两种。

光轴形状简单、加工容易,应力集中源少,主要用作传动轴。

阶梯轴个轴段截面的直径不同,这种设计使个轴段的强度接近,而且便于轴上零件的装拆和固定,因此阶梯轴在机器的应用中最为广泛。

直轴一般都制成实心轴，但为了减轻重量或为了满足有些机器结构上的需要,也可以采用空心轴。

轴通常由轴头，轴颈、轴肩、轴环、轴端和不安装任何零件的轴段等部分组成,这次设计我主要是设计减速器当中的传动轴，希望通过这次设计，我能学到更多的东西。

目录摘要ﻩ第一章绪论 ...................................................................................................................１.1数控机床的简介ﻩ１.2数控的发展趋势 ..............................................................................................１.3传动轴的概述ﻩ第二章工艺分析 .............................................................................................................2．.1零件图工艺分析 ............................................................................................2．3切削顺序的选择 ............................................................................................2.4切削用量的选择和加工余量的确定ﻩ第三章设备的选择 .......................................................................................................3.1机床选择ﻩ3.2刀具的选择ﻩ３.３刀具卡.............................................................................................................................3.4夹具的选择 ........................................................................................................3.5切削液的选择ﻩ３.6量具的选择 ...................................................................................................... 第四章零件的编程ﻩ4.1手工编程ﻩ４.2工艺卡ﻩ4.3工序卡 ................................................................................................................ 结论…………………………………………………………………参考文献……………………………………………………………附录…………………………………………………………………后记…………………………………………………………………摘要轴是组成机器的重要零件之一,轴的主要功用是支承旋转零件、传递转矩和运动。

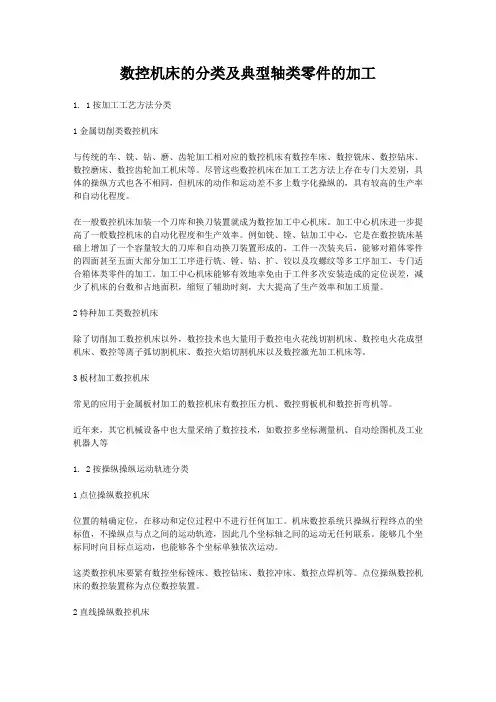

数控机床的分类及典型轴类零件的加工1. 1按加工工艺方法分类1金属切削类数控机床与传统的车、铣、钻、磨、齿轮加工相对应的数控机床有数控车床、数控铣床、数控钻床、数控磨床、数控齿轮加工机床等。
