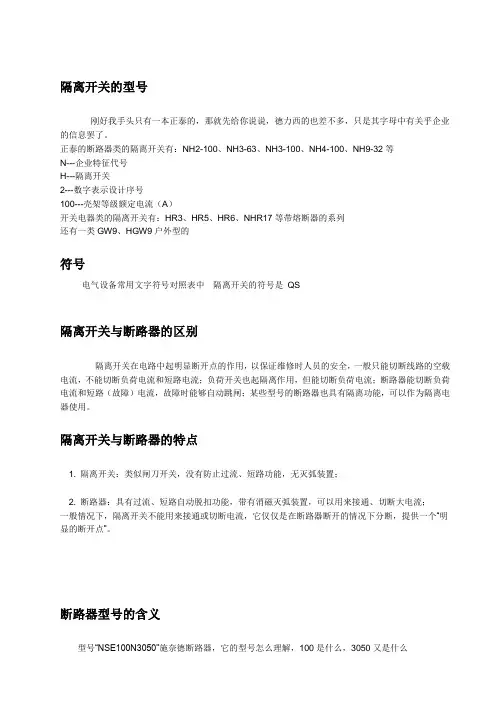

隔离开关的型号刚好我手头只有一本正泰的，那就先给你说说，德力西的也差不多，只是其字母中有关乎企业的信息罢了。

正泰的断路器类的隔离开关有：NH2-100、NH3-63、NH3-100、NH4-100、NH9-32等N---企业特征代号H---隔离开关2---数字表示设计序号100---壳架等级额定电流（A）开关电器类的隔离开关有：HR3、HR5、HR6、NHR17等带熔断器的系列还有一类GW9、HGW9户外型的符号电气设备常用文字符号对照表中隔离开关的符号是QS隔离开关与断路器的区别隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；负荷开关也起隔离作用，但能切断负荷电流；断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸；某些型号的断路器也具有隔离功能，可以作为隔离电器使用。

隔离开关与断路器的特点1. 隔离开关：类似闸刀开关，没有防止过流、短路功能，无灭弧装置；2. 断路器：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流；一般情况下，隔离开关不能用来接通或切断电流，它仅仅是在断路器断开的情况下分断，提供一个“明显的断开点”。

断路器型号的含义型号“NSE100N3050”施奈德断路器，它的型号怎么理解，100是什么，3050又是什么微型断路器型号“C65N2PC20A”施奈德断路器又代表什么。

65是起跳电流吗，那20A又是什么电流，N又是什么答：NSE100N3050 施耐德NSE系列塑壳断路器NSE 厂家定义的某个分类的名称表示塑壳类100N表示其壳架电流可达100A 即最大断路电流为100A3050指该系类中的莫个品种1）C65N2PC20Ac:厂家定义的某个分类的名称C型脱扣器(配电保护型).65N表示其壳架电流可达65A 最大断路电流为65A 也即指断路器系列的名称该65N系类断路器有多种产品N是normal 普通分段能力如果是100H H 型号表示高分段能力2P：分断能力为2级既表示该断路器有2个接线端子可分断零线和火线P是英文单词phase（相位）C20A：指该断路器的额定工作电流为20A C是英文单词current（电流）2）NS100/3P-63A 断路器型号含义施耐德塑壳断路器，框架电流100，整定电流63A，3相，也就是咱土话说的100型63A3P的3）T2N160 R125 3P MA断路器的含义T-系列2-框架号码（2-小于160A，3-小于250A，4-小于320A，5-小于630A）N-分断能力160-框架电流R125-额定电流3P-极数。

6970CDWNEGZ 直流框架隔离开关，适直流框架隔离开关主要安装在低压配电电路中作主电路的接通和断开，并可起隔离作用。

其符号表示为“”。

光伏在并网太阳能发电行业，用于集中式光伏装机，直流隔离开关主要用于光伏集中式逆变器侧，用于逆变器直流配电回路的接通、负荷开关、隔离。

储能直流隔离开关作为主线路控制与隔离，广泛使用于储能系统中的逆变器、电池簇等场合。

基本介绍基本参数• 符合标准：GB/T14048.3 IEC/EN 60947-3• 极数：3P 、4P• 额定电压：DC750V 、DC1000V （3P ） DC1500V （4P ）• 额定绝缘电压：DC1600V• 额定电流：2500AF ：800-2500A;4000AF ：630-4000A • 短时耐受电流：2500AF ：66kA;4000AF ：100kA • 产品符合认证：CCC 、CE 、TUV 、RoHS主要特点• 国际领先的技术平台• 附件齐全：闭合电磁铁，分励脱扣器，欠压脱扣器，电动操作机构• 工艺精良，领先参数，多种电流规格，多种接线方式• 体积小巧，结构紧凑，功能齐备，安全可靠• 使用类别涵盖DC22A ，DC23A ，DC-PV2，认证齐全71注：降容系数表中的技术参数是从试验和理论计算得出，仅作为一般选型指导用建议用户选用的母排规格的截面积不小于表中的截面积7374锁抽架挂锁• 若选配挂锁，隔离开关处于“分离”位置时，拉出挂锁片，上锁后，摇杆将不能插入 • 挂锁用户自备抽屉位置闭锁机构在抽屉式隔离开关中，隔离开关“连接"、“试验”、“分离“位置的锁定装置，隔离开关三位置通过指示窗口显示，进退手柄被锁定在确切的位置，通过复位按钮能够解除锁定门联锁在抽屉式隔离开关，安装在隔离开关侧面，且联动配电柜柜门，在隔离开关处于“连接”或“试验”位置时，保证柜门无法打开，在断开位置时，柜门可以打开，可防止隔离开关滑落等情况发生，造成损害机械联锁• 有杠杆联锁和缆绳联锁两种• 使用杠杆联锁，两台或三台隔离开关只能垂直安装，使用缆绳联锁，隔离开关水平，垂直安装均可• 使用在两进线一联络的配电系统中• 可连接两台隔离开关，使其联动，其中任意一台闭合时，联动使另一台断开• 不同壳架之间可实现互锁• 跨壳架可拼锁分闸锁• 分闸锁可将隔离开关在断开位置锁定，只有锁被钥匙打开且钥匙不拔出的情况下，隔离开关 方可闭合• 常用分闸锁有三种（两锁和三锁使用在两进线一联络的配电系统中）• 一锁一钥匙• 两锁一钥匙• 三锁两钥匙• 跨壳架可拼锁合闸准备指示触点PF:(仅支持4000AF ）• 由一个机械指示触点和转换触点组成，可以发送合闸信号和可以指示：• 1.隔离开关是断开的:2.弹簧已储能： 3.没有持续的分闸命令• 额定工作电流：AC-12 AC400V 3A 、DC-12 DC220V 0.15A连接（CE ）、分离（CD ）、试验（CT ）位置指示触点• 抽屉式可选附件• 3个辅助触点转与抽架上，用于指示隔离开关在抽屉位置产品型号说明防护门框• 安装在配电柜门上的门框• IP 防护等级从IP20增加至IP40• 抽屉式、固定式均适用配置附件二次接线端子连接件• 用于隔离开关内部附件与外部电源的接线• 抽屉式• 固定式相间隔板• 安装在隔离开关母排中间的绝缘板• 可增加爬电距离，提高绝缘能力安全挡板• 安装于抽屉式隔离开关抽架内，当本体在“分离”或“试验”位置时，保护触头连接排，当本体从抽架上移下时，防止接触带电部分指示触点辅助开关OF• 用于监视断路器状态，如连接断路器位置信号灯、断开指示灯等• 默认4开4闭• 2500AF 可提供6开6闭• 4000AF 可提供6开6闭、8开8闭、12开12闭• 额定工作电流4000AF:AC-12：AC250V 6A 、AC-15：AC380V 1A; DC-12：DC250V 0.3A2500AF:AC-15：AC230V 1.5A 、AC400V 0.9A; DC-13：DC110V 0.55A 、DC220V 0.27A7576。

隔离开关的型号刚好我手头只有一本正泰的，那就先给你说说，德力西的也差不多，只是其字母中有关乎企业的信息罢了。

正泰的断路器类的隔离开关有：NH2-100、NH3-63、NH3-100、NH4-100、NH9-32等N---企业特征代号H---隔离开关2---数字表示设计序号100---壳架等级额定电流（A）开关电器类的隔离开关有：HR3、HR5、HR6、NHR17等带熔断器的系列还有一类GW9、HGW9户外型的符号电气设备常用文字符号对照表中隔离开关的符号是QS隔离开关与断路器的区别隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；负荷开关也起隔离作用，但能切断负荷电流；断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸；某些型号的断路器也具有隔离功能，可以作为隔离电器使用。

隔离开关与断路器的特点1. 隔离开关：类似闸刀开关，没有防止过流、短路功能，无灭弧装置；2. 断路器：具有过流、短路自动脱扣功能，带有消磁灭弧装置，可以用来接通、切断大电流；一般情况下，隔离开关不能用来接通或切断电流，它仅仅是在断路器断开的情况下分断，提供一个“明显的断开点”。

断路器型号的含义型号“NSE100N3050”施奈德断路器，它的型号怎么理解，100是什么，3050又是什么微型断路器型号“C65N2PC20A”施奈德断路器又代表什么。

65是起跳电流吗，那20A又是什么电流，N又是什么答：NSE100N3050 施耐德NSE系列塑壳断路器NSE 厂家定义的某个分类的名称表示塑壳类100N表示其壳架电流可达100A 即最大断路电流为100A3050指该系类中的莫个品种1）C65N2PC20Ac:厂家定义的某个分类的名称C型脱扣器(配电保护型).65N表示其壳架电流可达65A 最大断路电流为65A 也即指断路器系列的名称该65N系类断路器有多种产品N是normal 普通分段能力如果是100H H 型号表示高分段能力2P：分断能力为2级既表示该断路器有2个接线端子可分断零线和火线P是英文单词phase（相位）C20A：指该断路器的额定工作电流为20A C是英文单词current（电流）2）NS100/3P-63A 断路器型号含义施耐德塑壳断路器，框架电流100，整定电流63A，3相，也就是咱土话说的100型63A3P的3）T2N160 R125 3P MA断路器的含义T-系列2-框架号码（2-小于160A，3-小于250A，4-小于320A，5-小于630A）N-分断能力160-框架电流R125-额定电流3P-极数。

123RDH5(HGL)系列负荷隔离开关适用于交流50Hz ,额定电压至400V 以下,直流额定电压至440V 以下,额定电流为63A~3200A ,在配电系统中做不频繁接通与分断电路及隔离电路用，其中1000A以上开关只做电气隔离。

主要参数见下表产品概述选型指南主要技术数据RDH5□ 海拔高度不超过2000米；□ 环境温度不高于+40℃，不低于-5℃；□ 空气相对湿度不大于90%；□ 无爆炸危险的介质，且介质无足以腐蚀金属和破坏绝缘的气体与尘埃；□ 无显著摇动和冲击震动的地方；□ 无雨雪侵袭的环境。

注：若使用于环境温度范围不在-5℃~45℃时，应向制造厂说明。

正常工作条件和安装条件RDH5Z2RDH5Z1外形与安装尺寸124RDH5-63RDH5-100正面柜外操作安装孔1、预断开辅助触点2、端子护屏3、DIN 轨道固定用的夹子4、手柄锁具滑动锁舌宽30mm5、带加长连轴的最小长度： 125±1.5RDH5-125A ~630柜内操作柜外手柄座安装尺寸RDH5-125A ~630A/JK 柜外操作RDH5-125A~630A 体列隔离开关外形及安装尺寸125RDH5-800A~1600A 体列隔离开关外形及安装尺寸RDH5-800A~1600A 柜内操作RDH5-2000A~3200A 柜内操作RDH5-800A~1600A/J 柜外操作RDH5-2000A~3200A /J 柜外操作126RDH5系列隔离开关柜外手柄座安装尺寸RDH5Z1-125A~630A 柜内操作RDH5Z1-125A~630A 柜内操作RDH5-63A~100A/4Z1RDH5-63A~100A/4Z1RDH5Z1-63~100A系列隔离开关外形和安装尺寸127RDH5800~1600A 系列隔离开关外形和安装尺寸Z1-RDH5800A~1600A 柜内操作Z1-RDH5800A~1600A 柜外操作Z1-柜外手柄座安装尺寸800A 1000A1250~1600A128RDH5系列隔离开关RDH5-63A~100A/4Z2RDH5Z1-Z2-63~100A 系列隔离开关外形和安装尺寸RDH5-125A~630A 柜内操作Z2RDH5-125A~630A 柜外操作Z2RDH5125~1600A 系列隔离开关外形和安装尺寸Z2-RDH5-800A~1600A 柜内操作Z2RDH5-800A~1600A 柜外操作Z2柜外手柄座安装尺寸800A 1000A1250A~1600A接线端子129□ 订货单位须注明开关的型号规格、电流等级、极□ 数、操作方式及数量等，特殊订货请联系我公司有关技术部门。

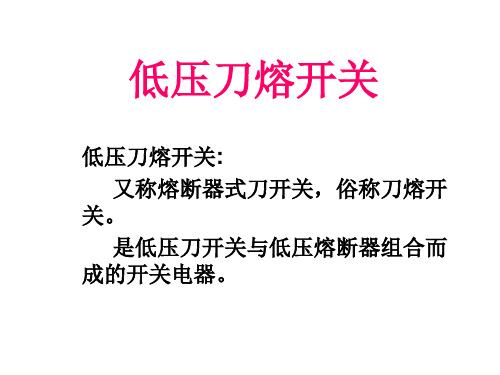

开关电器类124适用范围HR5型号及含义熔断器式隔离开关 4.1 额定绝缘电压：690V。

4.2 额定工作电压：380V、660V两种；4.3 额定工作电流：380V：100A、200A、400A、630A四种；660V：100A、200A、315A、425A四种。

4.4 开关的接通和分断能力和额定熔断短路电流(见表1)。

4.5 开关的机械寿命分别为3000次(100A、200A)和1000次(400A、630A)。

4.6 开关的电寿命分别为600次(100A、200A)和200次(400A、630A)接通与分断条件按(表2)。

4.7 辅助开关(Lx19K)的额定工作电压交流380V，额定发热电流5A，额定控制容量300VA。

HR5系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流380V和660V(4562Hz)，约定发~热电流至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护用，但一般不作为直接开闭单台电动机之用。

本产品符合IEC60947-3 GB14048.3标准。

HR 5-□/□□“0”为无熔断信号装置型(配用有熔断指示器的熔断体)；“1”为有熔断信号装置型(配用有熔断撞击器的熔断体)极数，(2、3)约定发热电流(A)设计代号熔断器式隔离开关表1200200AC-23BAC-22B 103 1.051.050.350.6583 1.051.050.350.65100500.250.2535各1次各1次主要参数及技术性能3正常工作条件和安装条件3.1 周围空气温度不高于+40℃，不低于-5℃。

3.2 安装地点的海拔不超过2000m。

3.3 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 周围环境的污染等级为3级。
