第十章静电场中的能量精选试卷达标检测（Word版含解析）一、第十章静电场中的能量选择题易错题培优（难）1．空间存在一静电场，电场中的电势φ随x (x轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A．x = 4 m处的电场强度可能为零B．x = 4 m处电场方向一定沿x轴正方向C．沿x轴正方向，电场强度先增大后减小D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV【答案】D【解析】【分析】【详解】φ 图象的斜率等于电场强度，知x=4 m处的电场强度不为零，选项A错误；B、A、由x从0到x=4 m处电势不断降低，但x=4 m点的电场方向不一定沿x轴正方向，选项B错误；C、由斜率看出，沿x轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C错误；D、沿x轴正方向电势降低，某负电荷沿x轴正方向移动，电场力做负功，从O点移动到6m的过程电势能增大8 eV，选项D正确．故选D．【点睛】本题首先要读懂图象，知道φ-x图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．2．空间某一静电场的电势φ在x轴上的分布如图所示，图中曲线关于纵轴对称。
在x轴上取a、b两点，下列说法正确的是（）A．a、b两点的电场强度在x轴上的分量都沿x轴正向B．a、b两点的电场强度在x轴上的分量都沿x轴负向C．a、b两点的电场强度在x轴上的分量大小E a<E bD．一正电荷沿x轴从a点移到b点过程中，电场力先做正功后做负功【答案】C【解析】【详解】A B．因为在O点处电势最大，沿着x轴正负方向逐渐减小，电势顺着电场强度的方向减小，所以a、b两点的电场强度在x轴上的分量方向相反。
C．在a点和b点附近分别取很小的一段d，由图像可知b点段对应的电势差大于a点段对应的电势差，看作匀强电场Δ=ΔEdϕ，可知E a<E b，故C正确。
D．x轴负方向电场线往左，x轴正方向电场线往右，所以正电荷沿x轴从a点移到b点过程中，电场力先做负功后做正功。

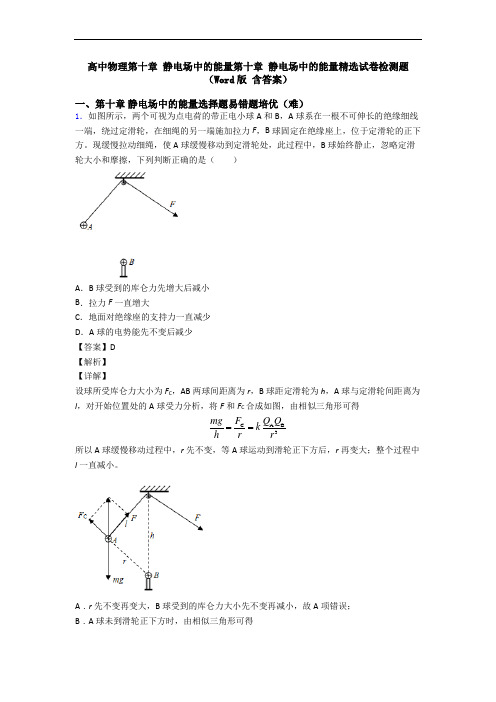

高中物理第十章 静电场中的能量第十章 静电场中的能量精选试卷检测题（Word 版 含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，两个可视为点电荷的带正电小球A 和B ，A 球系在一根不可伸长的绝缘细线一端，绕过定滑轮，在细绳的另一端施加拉力F ，B 球固定在绝缘座上，位于定滑轮的正下方。
现缓慢拉动细绳，使A 球缓慢移动到定滑轮处，此过程中，B 球始终静止，忽略定滑轮大小和摩擦，下列判断正确的是（ ）A ．B 球受到的库仑力先增大后减小 B ．拉力F 一直增大C ．地面对绝缘座的支持力一直减少D ．A 球的电势能先不变后减少 【答案】D 【解析】 【详解】设球所受库仑力大小为F C ，AB 两球间距离为r ，B 球距定滑轮为h ，A 球与定滑轮间距离为l ，对开始位置处的A 球受力分析，将F 和F C 合成如图，由相似三角形可得CA B 3F Q Q mg k h r r== 所以A 球缓慢移动过程中，r 先不变，等A 球运动到滑轮正下方后，r 再变大；整个过程中l 一直减小。
A ．r 先不变再变大，B 球受到的库仑力大小先不变再减小，故A 项错误； B ．A 球未到滑轮正下方时，由相似三角形可得F mg l h= 所以F 先减小，当A 球到达滑轮正下方后，由平衡条件可得A B2Q Q F kmg r+= 所以F 再增大，故B 项错误；C ．A 球未到滑轮正下方时，库仑力大小不变，方向趋近竖直，则B 球受到库仑力的竖直分量变大，地面对绝缘座的支持力先变大；A 球到达滑轮正下方后，B 球受到库仑力大小减小、方向竖直向下，地面对绝缘座的支持力减小；故C 项错误；D ．r 先不变再变大，两者间的库仑斥力对A 球先不做功后做正功，则A 球的电势能先不变后减少，故D 项正确。
2．如图所示，真空中有一个边长为L 的正方体，正方体的两个顶点M 、N 处分别放置电荷量都为q 的正、负点电荷．图中的a 、b 、c 、d 是其他的四个顶点，k 为静电力常量．下列表述正确是（ ）A ．a 、b 两点电场强度大小相等，方向不同B ．a 点电势高于b 点电势C ．把点电荷+Q 从c 移到d ，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同 【答案】D 【解析】A 、根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，则电场强度相同．故A 错误．B 、ab 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误．C 、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U =可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低．3．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两点电荷连线上各点电势φ随x 变化的关系如图所示，其中P 、N 两点的电势为零，NF 段中Q 点电势最高，则( )A ．P 点的电场强度大小为零B ．q 1和q 2为等量异种电荷C ．NQ 间场强方向沿x 轴正方向D ．将一负电荷从N 点移到F 点，电势能先减小后增大 【答案】D 【解析】 【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。
高中物理第十章 静电场中的能量第十章 静电场中的能量精选测试卷检测题（WORD 版含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等 B ．C 点场强与D 点场强相等 C ．O 点电势等于零 D ．C 点和D 点电势相等 【答案】D 【解析】 【分析】 【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ． 【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A．x = 4 m处的电场强度可能为零B．x = 4 m处电场方向一定沿x轴正方向C．沿x轴正方向，电场强度先增大后减小D．电荷量为e的负电荷沿x轴从0点移动到6 m处，电势能增大8 eV【答案】D【解析】【分析】【详解】φ 图象的斜率等于电场强度，知x=4 m处的电场强度不为零，选项A错误；B、A、由x从0到x=4 m处电势不断降低，但x=4 m点的电场方向不一定沿x轴正方向，选项B错误；C、由斜率看出，沿x轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C错误；D、沿x轴正方向电势降低，某负电荷沿x轴正方向移动，电场力做负功，从O点移动到6m的过程电势能增大8 eV，选项D正确．故选D．【点睛】本题首先要读懂图象，知道φ-x图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．3．如图所示，真空中有一个边长为L的正方体，正方体的两个顶点M、N处分别放置电荷量都为q的正、负点电荷．图中的a、b、c、d是其他的四个顶点，k为静电力常量．下列表述正确是（）A．a、b两点电场强度大小相等，方向不同B．a点电势高于b点电势C．把点电荷+Q从c移到d，电势能增加D．同一个试探电荷从c移到b和从b移到d，电场力做功相同【答案】D【解析】A、根据电场线分布知，a、b两点的电场强度大小相等，方向相同，则电场强度相同．故A错误．B、ab两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a、b的电势相等．故B错误．C、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U 可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低．4．如图所示，在等边三角形ABC 的三个顶点上固定三个点电荷，其中A 点位置的点电荷带电量为+Q ，B 、C 两点位置的点电荷带电量均为-Q ，在BC 边的中垂线上有P 、M 、N 三点，且PA =AM =MN ，关于三点的场强和电势（取无穷远处电势为零），下列说法不正确的是( )A ．M 点的场强大于P 点的场强B ．MN 之间某点的场强可能为零C ．N 点的场强方向沿中垂线向下D ．P 点的电势高于M 点的电势 【答案】C 【解析】 【分析】 【详解】A.点电荷的电场如图所示：正电荷在P 、M 两点处产生的场强大小相等为12QE kd =（d 为PA 、AM 、MN 的距离）；而两负电荷在P 点处的合场强向下，在M 点场强为零；所以M P E E >；故A 正确，不符合题意；BC.正电荷在N 点的场强324QE kd =，两负电荷在N 点的场强4322332cos302()3Q QE kE d =︒=>，故N 点合场强向上且可知在M 、N 之间某点场强可能为零，故B 正确，不符合题意；C 错误，符合题意；D.由场强叠加可知A 、M 之间的场强均大于A 、P 之间的场强，所以A M A P ϕϕϕϕ->-，所以M P ϕϕ<，故D 正确，不符合题意．5．如图所示，一弹性轻绳（绳的弹力与其伸长量成正比）一端固定在A 点，弹性绳自然长度等于AB ，跨过由轻杆OB 固定的定滑轮连接一个质量为m 的绝缘带正电、电荷量为q 的小球。
高中物理必修第3册第十章 静电场中的能量试卷检测（提高，Word 版 含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。
假设左侧部分在M 点的电场强度为E 1，电势为φ1；右侧部分在M 点的电场强度为E 2，电势为φ2；整个半球壳在M 点的电场强度为E 3，在N 点的电场强度为E 4．下列说法正确的是（ ）A ．若左右两部分的表面积相等，有12E E >，12ϕϕ>B ．若左右两部分的表面积相等，有12E E <，12ϕϕ<C ．不论左右两部分的表面积是否相等，总有12E E >，34E E =D ．只有左右两部分的表面积相等，才有12E E >，34E E = 【答案】C 【解析】 【详解】A 、设想将右侧半球补充完整，右侧半球在M 点的电场强度向右，因完整均匀带电球壳内部任一点的电场强度为零，可推知左侧半球在M 点的电场强度方向向左，根据对称性和矢量叠加原则可知，E 1方向水平向左，E 2方向水平向右，左侧部分在M 点产生的场强比右侧电荷在M 点产生的场强大，E 1＞E 2，根据几何关系可知，分割后的右侧部分各点到M 点的距离均大于左侧部分各点到M 点的距离，根据k qrϕ=，且球面带负电，q 为负，得：φ1＜φ2，故AB 错误；C 、E 1＞E 2与左右两个部分的表面积是否相等无关，完整的均匀带电球壳内部任一点的电场强度为零，根据对称性可知，左右半球壳在M 、N 点的电场强度大小都相等，故左半球壳在M 、N 点的电场强度大小相等，方向相同，故C 正确，D 错误。
第十章 静电场中的能量精选试卷测试与练习（word 解析版）一、第十章 静电场中的能量选择题易错题培优（难）1．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。
假设左侧部分在M 点的电场强度为E 1，电势为φ1；右侧部分在M 点的电场强度为E 2，电势为φ2；整个半球壳在M 点的电场强度为E 3，在N 点的电场强度为E 4．下列说法正确的是（ ）A ．若左右两部分的表面积相等，有12E E >，12ϕϕ>B ．若左右两部分的表面积相等，有12E E <，12ϕϕ<C ．不论左右两部分的表面积是否相等，总有12E E >，34E E =D ．只有左右两部分的表面积相等，才有12E E >，34E E = 【答案】C 【解析】 【详解】A 、设想将右侧半球补充完整，右侧半球在M 点的电场强度向右，因完整均匀带电球壳内部任一点的电场强度为零，可推知左侧半球在M 点的电场强度方向向左，根据对称性和矢量叠加原则可知，E 1方向水平向左，E 2方向水平向右，左侧部分在M 点产生的场强比右侧电荷在M 点产生的场强大，E 1＞E 2，根据几何关系可知，分割后的右侧部分各点到M 点的距离均大于左侧部分各点到M 点的距离，根据k qrϕ=，且球面带负电，q 为负，得：φ1＜φ2，故AB 错误；C 、E 1＞E 2与左右两个部分的表面积是否相等无关，完整的均匀带电球壳内部任一点的电场强度为零，根据对称性可知，左右半球壳在M 、N 点的电场强度大小都相等，故左半球壳在M 、N 点的电场强度大小相等，方向相同，故C 正确，D 错误。
2．在电场方向水平向右的匀强电场中，一带电小球从A 点竖直向上抛出，其运动的轨迹如图所示，小球运动的轨迹上A 、B 两点在同一水平线上，M 为轨迹的最高点，小球抛出时的动能为8.0J ，在M 点的动能为6.0J ，不计空气的阻力，则（ ）A．从A点运动到M点电势能增加 2JB．小球水平位移x1与x2的比值 1：4C．小球落到B点时的动能 24JD．小球从A点运动到B点的过程中动能有可能小于 6J【答案】D【解析】【分析】【详解】将小球的运动沿水平和竖直方向正交分解，水平分运动为初速度为零的匀加速直线运动，竖直分运动为匀变速直线运动；A．从A点运动到M点过程中，电场力做正功，电势能减小，故A错误；B．对于初速度为零的匀加速直线运动，在连续相等的时间间隔内位移之比为1：3，故B 错误；C．设物体在B动能为E kB，水平分速度为V Bx，竖直分速度为V By。

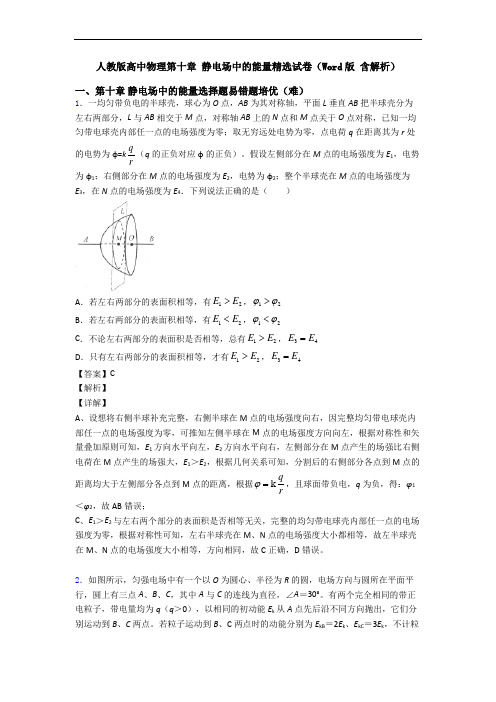

人教版高中物理第十章 静电场中的能量精选试卷（Word 版 含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。
假设左侧部分在M 点的电场强度为E 1，电势为φ1；右侧部分在M 点的电场强度为E 2，电势为φ2；整个半球壳在M 点的电场强度为E 3，在N 点的电场强度为E 4．下列说法正确的是（ ）A ．若左右两部分的表面积相等，有12E E >，12ϕϕ>B ．若左右两部分的表面积相等，有12E E <，12ϕϕ<C ．不论左右两部分的表面积是否相等，总有12E E >，34E E =D ．只有左右两部分的表面积相等，才有12E E >，34E E = 【答案】C 【解析】 【详解】A 、设想将右侧半球补充完整，右侧半球在M 点的电场强度向右，因完整均匀带电球壳内部任一点的电场强度为零，可推知左侧半球在M 点的电场强度方向向左，根据对称性和矢量叠加原则可知，E 1方向水平向左，E 2方向水平向右，左侧部分在M 点产生的场强比右侧电荷在M 点产生的场强大，E 1＞E 2，根据几何关系可知，分割后的右侧部分各点到M 点的距离均大于左侧部分各点到M 点的距离，根据k qrϕ=，且球面带负电，q 为负，得：φ1＜φ2，故AB 错误；C 、E 1＞E 2与左右两个部分的表面积是否相等无关，完整的均匀带电球壳内部任一点的电场强度为零，根据对称性可知，左右半球壳在M 、N 点的电场强度大小都相等，故左半球壳在M 、N 点的电场强度大小相等，方向相同，故C 正确，D 错误。
高中物理第十章 静电场中的能量精选测试卷（提升篇）（Word 版 含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．两电荷量分别为q 1和q 2的点电荷放在x 轴上的O 、M 两点，两点电荷连线上各点电势φ随x 变化的关系如图所示，其中P 、N 两点的电势为零，NF 段中Q 点电势最高，则( )A ．P 点的电场强度大小为零B ．q 1和q 2为等量异种电荷C ．NQ 间场强方向沿x 轴正方向D ．将一负电荷从N 点移到F 点，电势能先减小后增大 【答案】D 【解析】 【详解】A ．φ-x 图线的斜率等于电场强度，故可知P 点的电场强度大小不为零，A 错误；B ．如果1q 和2q 为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM >，故12q q >，故B 错误；C ．沿着电场线的方向，电势降低，由于从N 到Q 电势升高，故是逆着电场线，即NQ 间场强方向沿x 轴正方向；D ．由于从N 到F ，电势先增加后减小，将一负电荷从N 点移到F 点，根据公式P E q ϕ=电势能先减小后增大，故D 正确。
故选D 。
【点睛】电势为零处，电场强度不一定为零。
电荷在电场中与电势的乘积为电势能。
电场力做功的正负决定电势能的增加与否。
2．位于正方形四角上的四个等量点电荷的电场线分布如右图所示，ab 、cd 分别是正方形两条边的中垂线，O 点为中垂线的交点，P 、Q 分别为cd 、ab 上的点，且OP ＜OQ . 则下列说法正确的是A ．P 、O 两点的电势关系为p o ϕϕ<B ．P 、Q 两点电场强度的大小关系为E Q <E PC ．若在O 点放一正点电荷，则该正点电荷受到的电场力不为零D ．若将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，电场力做负功 【答案】B 【解析】 【分析】 【详解】A ．根据电场叠加，由图像可以知道ab 、cd 两中垂线上各点的电势都为零，所以P 、O 两点的电势相等，故A 错；B ．电场线的疏密表示场强的大小，根据图像知E Q <E P ，故B 正确；C ．四个点电荷在O 点产生的电场相互抵消，场强为零，故在O 点放一正点电荷,则该正点电荷受到的电场力为零，故C 错误.D ．P 、Q 电势相等，若将某一负电荷由P 点沿着图中曲线PQ 移到Q 点，电场力做功为零，故D 错误； 故选B.点睛：根据电场线的方向确定场源电荷的正负.电势的高低看电场线的指向,沿着电场线电势一定降低.电场线的疏密表示场强的大小,;根据电势高低判断功的正负.3．如图甲所示，平行金属板A 、B 正对竖直放置，C 、D 为两板中线上的两点。

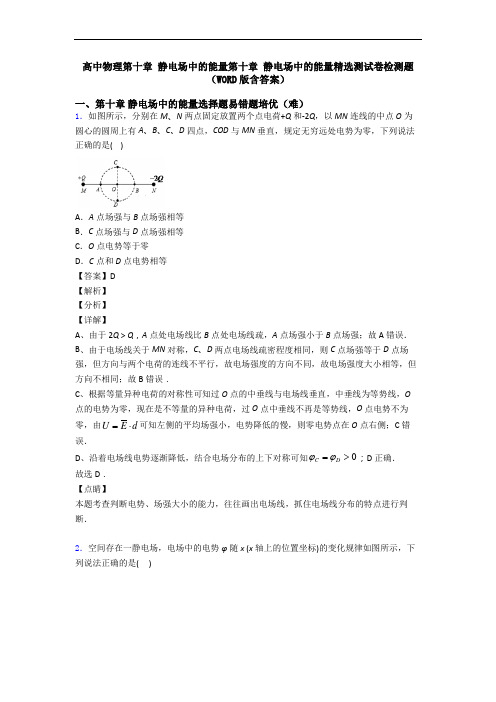

高中物理第十章 静电场中的能量精选测试卷检测题（WORD 版含答案）一、第十章 静电场中的能量选择题易错题培优（难）1．如图所示，分别在M 、N 两点固定放置两个点电荷+Q 和-2Q ，以MN 连线的中点O 为圆心的圆周上有A 、B 、C 、D 四点，COD 与MN 垂直，规定无穷远处电势为零，下列说法正确的是( )A ．A 点场强与B 点场强相等B ．C 点场强与D 点场强相等C ．O 点电势等于零D ．C 点和D 点电势相等【答案】D【解析】【分析】【详解】A 、由于2Q ＞Q ，A 点处电场线比B 点处电场线疏，A 点场强小于B 点场强；故A 错误． B 、由于电场线关于MN 对称，C 、D 两点电场线疏密程度相同，则C 点场强等于D 点场强，但方向与两个电荷的连线不平行，故电场强度的方向不同，故电场强度大小相等，但方向不相同；故B 错误．C 、根据等量异种电荷的对称性可知过O 点的中垂线与电场线垂直，中垂线为等势线，O 点的电势为零，现在是不等量的异种电荷，过O 点中垂线不再是等势线，O 点电势不为零，由U E d =⋅可知左侧的平均场强小，电势降低的慢，则零电势点在O 点右侧；C 错误．D 、沿着电场线电势逐渐降低，结合电场分布的上下对称可知0C D ϕϕ=>；D 正确． 故选D ．【点睛】本题考查判断电势、场强大小的能力，往往画出电场线，抓住电场线分布的特点进行判断．2．空间存在一静电场，电场中的电势φ随x (x 轴上的位置坐标)的变化规律如图所示，下列说法正确的是( )A ．x = 4 m 处的电场强度可能为零B ．x = 4 m 处电场方向一定沿x 轴正方向C ．沿x 轴正方向，电场强度先增大后减小D ．电荷量为e 的负电荷沿x 轴从0点移动到6 m 处，电势能增大8 eV【答案】D【解析】【分析】【详解】A 、由x φ-图象的斜率等于电场强度，知x =4 m 处的电场强度不为零，选项A 错误；B 、从0到x =4 m 处电势不断降低，但x =4 m 点的电场方向不一定沿x 轴正方向，选项B 错误；C 、由斜率看出，沿x 轴正方向，图象的斜率先减小后增大，则电场强度先减小后增大，选项C 错误；D 、沿x 轴正方向电势降低，某负电荷沿x 轴正方向移动，电场力做负功，从O 点移动到6m 的过程电势能增大8 eV ，选项D 正确．故选D ．【点睛】本题首先要读懂图象，知道φ-x 图象切线的斜率等于电场强度，场强的正负反映场强的方向，大小反映出电场的强弱．3．如图所示，真空中有一个边长为L 的正方体，正方体的两个顶点M 、N 处分别放置电荷量都为q 的正、负点电荷．图中的a 、b 、c 、d 是其他的四个顶点，k 为静电力常量．下列表述正确是（ ）A ．a 、b 两点电场强度大小相等，方向不同B ．a 点电势高于b 点电势C ．把点电荷+Q 从c 移到d ，电势能增加D ．同一个试探电荷从c 移到b 和从b 移到d ，电场力做功相同【答案】D【解析】A 、根据电场线分布知，a 、b 两点的电场强度大小相等，方向相同，则电场强度相同．故A 错误．B 、ab 两点处于等量异种电荷的垂直平分面上，该面是一等势面，所以a 、b 的电势相等．故B 错误．C 、根据等量异种电荷电场线的特点，因为沿着电场线方向电势逐渐降低，则c 点的电势大于d 点的电势．把点电荷+Q 从c 移到d ，电场力做正功，电势能减小，故C 错误．D 、因cb bd U U =可知同一电荷移动，电场力做功相等，则D 正确．故选D ．【点睛】解决本题的关键知道等量异种电荷周围电场线的分布，知道垂直平分线为等势线，沿着电场线方向电势逐渐降低． 4．如图所示，匀强电场中有一个以O 为圆心、半径为R 的圆，电场方向与圆所在平面平行，圆上有三点A 、B 、C ，其中A 与C 的连线为直径，∠A ＝30°。
高中物理第十章 静电场中的能量第十章 静电场中的能量精选试卷练习卷（Word 版 含解析）一、第十章 静电场中的能量选择题易错题培优（难）1．在真空中有水平放置的两个平行、正对金属平板，板长为l ，两板间距离为d ，在两极板间加一交变电压如图乙，质量为m ，电荷量为e 的电子以速度v 0 （v 0接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（ ）A ．当U m ＜222md v el 时，所有电子都能从极板的右端射出B ．当U m ＞222md v el 时，将没有电子能从极板的右端射出C ．当2222m md v U el =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2D ．当222m md v U =时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为12【答案】A 【解析】A 、B 、当由电子恰好飞出极板时有：l =v 0t ，2122d at =，m eU a md=由此求出：222m md v U el =，当电压大于该最大值时电子不能飞出，故A 正确，B 错误；C 、当2222m md v U el =，一个周期内有12的时间电压低于临界电压222md v el ，因此有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：1，故C 错误,D 、若222m md v U =，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为21121=-，则D 选项错误．故选A ． 【点睛】该题考查了带电粒子的类平抛运动，和平抛运动具有相同规律，因此熟练掌握平抛运动规律是解决这类问题的关键．2．一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动，取该直线为x 轴，起始点O 为坐标原点，其电势能p E 与位移x 的关系如图所示，下列图象中合理的是( )A ．B ．C ．D ．【答案】D 【解析】 【分析】 【详解】粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：PE F x∆=∆ 即p E x -图象上某点的切线的斜率表示电场力；A.p E x - 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据F E q=故电场强度也逐渐减小，故A 错误； B.根据动能定理，有：k F x E ⋅∆=∆故k E x -图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C.按照C 图，速度随着位移均匀增加，根据公式2202v v ax -=匀变速直线运动的2x v ﹣图象是直线，题图v x -图象是直线；相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误； D.粒子做加速度减小的加速运动，故D 正确．3．一均匀带负电的半球壳，球心为O 点，AB 为其对称轴，平面L 垂直AB 把半球壳分为左右两部分，L 与AB 相交于M 点，对称轴AB 上的N 点和M 点关于O 点对称，已知一均匀带电球壳内部任一点的电场强度为零；取无穷远处电势为零，点电荷q 在距离其为r 处的电势为φ=kqr（q 的正负对应φ的正负）。
第十章静电场中的能量精选试卷同步检测（Word版含答案）一、第十章静电场中的能量选择题易错题培优（难）1．空间某一静电场的电势φ在x轴上的分布如图所示，图中曲线关于纵轴对称。
在x轴上取a、b两点，下列说法正确的是（）A．a、b两点的电场强度在x轴上的分量都沿x轴正向B．a、b两点的电场强度在x轴上的分量都沿x轴负向C．a、b两点的电场强度在x轴上的分量大小E a<E bD．一正电荷沿x轴从a点移到b点过程中，电场力先做正功后做负功【答案】C【解析】【详解】A B．因为在O点处电势最大，沿着x轴正负方向逐渐减小，电势顺着电场强度的方向减小，所以a、b两点的电场强度在x轴上的分量方向相反。
C．在a点和b点附近分别取很小的一段d，由图像可知b点段对应的电势差大于a点段对应的电势差，看作匀强电场Δ=ΔEd，可知E a<E b，故C正确。
D．x轴负方向电场线往左，x轴正方向电场线往右，所以正电荷沿x轴从a点移到b点过程中，电场力先做负功后做正功。
故D错误。
故选C。
2．两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两点电荷连线上各点电势φ随x变化的关系如图所示，其中P、N两点的电势为零，NF段中Q点电势最高，则()A．P点的电场强度大小为零B．q1和q2为等量异种电荷C．NQ间场强方向沿x轴正方向D．将一负电荷从N点移到F点，电势能先减小后增大【答案】D【解析】【详解】A．φ-x图线的斜率等于电场强度，故可知P点的电场强度大小不为零，A错误；B．如果1q和2q为等量异种电荷，点连线中垂线是等势面，故连线的中点是零电势点；由于OP PM>，故12q q>，故B错误；C．沿着电场线的方向，电势降低，由于从N到Q电势升高，故是逆着电场线，即NQ间场强方向沿x轴正方向；D．由于从N到F，电势先增加后减小，将一负电荷从N点移到F点，根据公式PE qϕ=电势能先减小后增大，故D正确。
故选D。
第十章静电场中的能量精选试卷检测（提高，Word版含解析）一、第十章静电场中的能量选择题易错题培优（难）1．空间某一静电场的电势φ在x轴上的分布如图所示，图中曲线关于纵轴对称。
在x轴上取a、b两点，下列说法正确的是（）A．a、b两点的电场强度在x轴上的分量都沿x轴正向B．a、b两点的电场强度在x轴上的分量都沿x轴负向C．a、b两点的电场强度在x轴上的分量大小E a<E bD．一正电荷沿x轴从a点移到b点过程中，电场力先做正功后做负功【答案】C【解析】【详解】A B．因为在O点处电势最大，沿着x轴正负方向逐渐减小，电势顺着电场强度的方向减小，所以a、b两点的电场强度在x轴上的分量方向相反。
C．在a点和b点附近分别取很小的一段d，由图像可知b点段对应的电势差大于a点段对应的电势差，看作匀强电场Δ=ΔEd，可知E a<E b，故C正确。
D．x轴负方向电场线往左，x轴正方向电场线往右，所以正电荷沿x轴从a点移到b点过程中，电场力先做负功后做正功。
故D错误。
故选C。
2．如图所示，在纸面内有一直角三角形ABC，P1为AB的中点，P2为AP1的中点，BC=2 cm，∠A = 30°．纸面内有一匀强电场，电子在A点的电势能为-5 eV，在C点的电势能为19 eV，在P2点的电势能为3 eV．下列说法正确的是A．A点的电势为-5 VB．B点的电势为-19 VC．该电场的电场强度方向由B点指向A点D．该电场的电场强度大小为800 V/m【答案】D 【解析】【分析】【详解】A．由公式pEqϕ=可知，pAA5eV5VEq eϕ-===-故A错误．B．A到P2的电势差为2A5(3)V8VPUϕϕ=-=--=B A4548V27VUϕϕ=-=-⨯=-故B错误．C．A点到B点电势均匀降落，设P1与B的中点为P3,该点电势为：3A3538V19VPUϕϕ=-=-⨯=-Cp19eV19VCEq eϕ===--P3点与C为等势点，连接两点的直线为等势线，如图虚线P3C所示．由几何关系知，P3C与AB垂直，所以AB为电场线，又因为电场线方向由电势高指向电势低，所以该电场的电场强度方向是由A点指向B点，故C错误．D．P3与C为等势点，该电场的电场强度方向是由A点指向B点，所以场强为：28V/cm800V/m1UEAP===故D正确．3．如图所示,虚线AB和CD分别为椭圆的长轴和短轴,相交于O点,两个等量异号点电荷分别位于椭圆的两个焦点M、N上.下列说法中正确的是( )A ．O 点的电场强度为零B ．A 、B 两点的电场强度相同C ．将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先减少后增加 D ．将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先增加后减少 【答案】B 【解析】 【详解】AB.由等量异种电荷的电场线分布情况可知，A 、B 两点的电场强度相同， O 点的电场强度不为零，故A 错误；B 正确；CD. 由等量异种电荷的等势面分布情况可知，A C DB φφφφ>=>正电荷在电势高的地方电势能大，所以将电荷+q 沿曲线CAD 从C 移到D 的过程中,电势能先增大后减少，将电荷+q 沿曲线CBD 从C 移到D 的过程中,电势能先减少后增大，故CD 错误。
4．如图甲所示，平行金属板A 、B 正对竖直放置，C 、D 为两板中线上的两点。
A 、B 板间不加电压时，一带电小球从C 点无初速释放，经时间T 到达D 点，此时速度为v 0；在A 、B 两板间加上如图乙所示的交变电压，t =0带电小球仍从C 点无初速释放，小球运动过程中未接触极板，则t =T 时，小球（ ）A ．在D 点上方B ．恰好到达D 点C ．速度大于vD ．速度小于v【答案】B 【解析】 【分析】 【详解】小球仅受重力作用时从C 到D 做自由落体运动，由速度公式得0v gT =，现加水平方向的周期性变化的电场，由运动的独立性知竖直方向还是做匀加速直线运动，水平方向0~4T 沿电场力方向做匀加速直线运动，~42T T做匀减速直线运动刚好水平速度减为零，3~24T T 做反向的匀加速直线运动，3~4TT 做反向的匀减速直线运动水平速度由对称性减为零，故t =T 时合速度为v 0，水平位移为零，则刚好到达D 点，故选B 。
【点睛】平行板电容器两极板带电后形成匀强电场，带电离子在电场中受到电场力和重力的作用，根据牛顿第二定律求出加速度，根据分运动和合运动的关系分析即可求解。
5．如图所示，在等边三角形ABC 的三个顶点上固定三个点电荷，其中A 点位置的点电荷带电量为+Q ，B 、C 两点位置的点电荷带电量均为-Q ，在BC 边的中垂线上有P 、M 、N 三点，且PA =AM =MN ，关于三点的场强和电势（取无穷远处电势为零），下列说法不正确的是( )A ．M 点的场强大于P 点的场强B ．MN 之间某点的场强可能为零C ．N 点的场强方向沿中垂线向下D ．P 点的电势高于M 点的电势 【答案】C 【解析】 【分析】 【详解】A.点电荷的电场如图所示：正电荷在P、M 两点处产生的场强大小相等为12QE kd =（d 为PA 、AM 、MN 的距离）；而两负电荷在P 点处的合场强向下，在M 点场强为零；所以M P E E >；故A 正确，不符合题意；BC.正电荷在N 点的场强324QE kd =，两负电荷在N 点的场强4322332cos302()3Q QE kk E d d =︒=>，故N 点合场强向上且可知在M 、N 之间某点场强可能为零，故B 正确，不符合题意；C 错误，符合题意；D.由场强叠加可知A 、M 之间的场强均大于A 、P 之间的场强，所以A M A P ϕϕϕϕ->-，所以M P ϕϕ<，故D 正确，不符合题意．6．如图所示，在方向水平向右的匀强电场中，细线一端固定，另一端拴一带正电小球，使球在竖直面内绕固定端O 做圆周运动。
不计空气阻力，静电力和重力的大小刚好相等，细线长为r 。
当小球运动到图中位置A 时，细线在水平位置，拉力F T =3mg 。
重力加速度大小为g ，则小球速度的最小值为 ( )A 2grB ． grC (6-22)grD (6+22)gr【答案】C 【解析】 【详解】 由题意可知：qE=mg，tanθ=qEmg=1，解得：θ=45°，在A位置，由牛顿第二定律得：F T+qE=m2Avr，解得：v A=2gr，小球在图示B位置速度最小，从A到B过程，由动能定理得：-mgr cosθ+qEr（1-sinθ）=12mv B2-12mv A2，解得，小球的最小速度：v B=(622)gr；故ABD错误，C正确额。
故选C。
【点睛】本题考查了求小球的最小速度，分析清楚小球运动过程、知道小球在何处速度最小是解题的前提与关键，应用动能定理与牛顿第二定律可以解题．7．两个质量相同的小球用不可伸长的细线连结，置于场强为E的匀强电场中，小球1和2均带正电，电量分别为和（＞）．将细线拉直并使之与电场方向平行，如图所示．若将两小球同时从静止状态释放，则释放后细线中的张力T为（不计重力及两小球间的库仑力）A．T=（－）EB．T=（－）EC．T=（+）ED．T=（+）E【答案】A【解析】【分析】【详解】将两个小球看做一个整体，整体在水平方向上只受到向右的电场力，故根据牛顿第二定律可得，对小球2分析，受到向右的电场力，绳子的拉力，由于，球1受到向右的电场力大于球2向右的电场力，所以绳子的拉力向右，根据牛顿第二定律有，联立解得，故A正确；【点睛】解决本题关键在于把牛顿第二定律和电场力知识结合起来，在研究对象上能学会整体法和隔离法的应用，分析整体的受力时采用整体法可以不必分析整体内部的力，分析单个物体的受力时就要用隔离法．采用隔离法可以较简单的分析问题8．如图所示，平行板电容器与直流电源、理想二极管(正向电阻为零可以视为短路，反向电阻无穷大可以视为断路)连接，电源负极接地。
初始电容器不带电，闭合开关稳定后，一带电油滴位于电容器中的P点且处于静止状态。
下列说法正确的是( )A．减小极板间的正对面积，带电油滴会向下运动B．将上极板上移，则P点的电势升高EC．将下极板下移，则带电油滴在P点的电势能增大D．无论哪个极板上移还是下移，带电油滴都不可能向下运动【答案】D【解析】【分析】由题意可知考查电容器动态分析问题，根据电容、电压、场强、电量相互关系分析可得。
【详解】A ．由4S C kd επ=Q C U= U E d = 三式 联立可得4kQ E S πε= 减小极板间的正对面积，由4SC kd επ=可知电容减小，假设电压不变由Q C U= 可知电量减小，电容器放电，因二极管的单向导电性，可知Q 不变，S 减小，由4kQE Sπε= 可知场强E 增大，电场力增大，带电油滴向上运动，故A 错误；B ．将上极板上移，由4SC kd επ=可知电容减小，假设电压不变由Q C U= 可知电量减小，电容器放电，因二极管的单向导电性，可知Q 不变，由4kQE Sπε= 可知场强E 不变，P 到下极板的距离不变，则P 点的电势不变，故B 错误；C ．将下极板下移，由4SC kd επ=可知电容减小，假设电压不变由Q C U= 可知电量减小，电容器放电，因二极管的单向导电性，可知Q 不变，由4kQE Sπε= 可知场强E 不变，P 到下极板的距离变大，则P 点的电势升高，油滴带负电，所以油滴在P 点的电势能减小，故C 错误。
D ．两极板距离增大时，电容减小，假设电压不变由QC U=可知电量减小，电容器放电，因二极管的单向导电性，电容不变，场强不变，油滴静止，当两板距离减小时，电容增大，场强增大，电场力增大，带电油滴向上运动，故D 正确。
【点睛】二极管具有单向导电性，电容器不能反向放电，则电量不会减小。
由4kQE Sπε=，可以确定电场强度变化，进一步确定电场力、电势能的变化。
同一正电荷放在电势越高处电势能越大，同一负电荷放在电势越高处电势能越小。
9．如图所示，一弹性轻绳（绳的弹力与其伸长量成正比）一端固定在A 点，弹性绳自然长度等于AB ，跨过由轻杆OB 固定的定滑轮连接一个质量为m 的绝缘带正电、电荷量为q 的小球。
空间中还存在着水平向右的匀强电场（图中未画出），且电场强度E =mgq。
初始时A 、B 、C 在一条竖直线上，小球穿过水平固定的杆从C 点由静止开始运动，滑到E 点时速度恰好为零。
已知C 、E 两点间距离为L ，D 为CE 的中点，小球在C 点时弹性绳的拉力为32mg，小球与杆之间的动摩擦因数为0.5，弹性绳始终处在弹性限度内。
下列说法正确的是A ．小球在D 点时速度最大B ．若在E 点给小球一个向左的速度v ，小球恰好能回到C 点，则v gL C ．弹性绳在小球从C 到D 阶段做的功等于在小球从D 到E 阶段做的功 D ．若保持电场强度不变，仅把小球电荷量变为2q ，则小球到达E 点时的速度大小v 2gL 【答案】ABD 【解析】 【详解】A.对小球分析可知，在竖直方向sin kx θN mg =+由与sin x θBC =，故支持力为恒力，即12N mg =，故摩擦力也为恒力大小为 14f μN mg ==从C 到E ，由动能定理可得221110422qEL mgL k BE k BC ⎛⎫---= ⎪⎝⎭由几何关系可知222BE BC L -=，代入上式可得32kL mg =在D 点时，由牛顿第二定律可得1cos 4qE k BD θmg ma --=由1cos 2BD θL =，将32kL mg =可得，D 点时小球的加速度为 0a =故小球在D 点时的速度最大，A 正确； B.从E 到C ，由动能定理可得222111102242k BE k BC qEL mgL m υ⎛⎫---=- ⎪⎝⎭解得υgL =故B 正确；C.由于弹力的水平分力为cos kx θ，cos θ和kx 均越来越大，故弹力水平分力越来越大，故弹性绳在小球从C 到D 阶段做的功小于在小球从D 到E 阶段做的功，C 错误；D.将小球电荷量变为2q ，由动能定理可得222111124222E qEL mgL k BE k BC m υ⎛⎫---= ⎪⎝⎭解得2E υgL =故D 正确； 故选ABD 。
