综合设计报告书_基于MATLAB的倒立摆模型的分析仿真

基于MATLAB的单级旋转倒立摆建模与控制仿真一、分析课题，选择数据源外文数据库多种多样，对于工程应用所研究的课题，通常选取比较常用的数据库为：IEEE Xplore（/Xplore/home.jsp）、Google学术搜索（/）以及SpringerLink（/）。

二、选取检索词单级旋转倒立摆的英文名称为：single rotational inverted pendulum，故以此为检索词进行检索。

三、构造检索式Single （and）rotational inverted pendulum四、实施检索，调整检索策略由于搜索步骤较多，此处只详细给出使用IEEE Xplore数据库的检索过程，另外两个数据库提供大概检索过程及结果截图。

由于搜索结果只有9条，数量较少，故调整检索词，过程如下：Google学术搜索：SpringerLink数据库：五、检索结果1、题目：Analysis of human gait using an Inverted Pendulum Model基于倒立摆模型的人体步态分析Zhe Tang ; Meng Joo Er ; Chien, C.-J. Fuzzy Systems, 2008. FUZZ-IEEE 2008. (IEEE World Congress on Computational Intelligence). IEEE International Conference onAbstract: IPM(Inverted Pendulum Model) has been widely used for modeling of human motion gaits. There is a common condition in most of these models, the reaction force between the floor and the humanoid must go through the CoG (Center of Gravity) of the a humanoid or human being. However, the recent bio-mechanical studies show that there are angular moments around the CoG of a human being during human motion. In other words, the reaction force does not necessarily pass through the CoG. In this paper, the motion of IPM is analyzed by taking into consideration two kinds of rotational moments, namely around the pivot and around the CoG. The human motion has been decomposed into the sagittal plane and front plane in the double support phase and single support phase. The motions of the IPM in these four different phases are derived by solving four differential equations with boundary conditions. Simulation results show that a stable human gait is synthesized by using our proposed IPM.摘要：IPM（倒立摆模型）已被广泛用于人体运动步态建模。

科研训练结题报告名称：基于MATLAB的直线一级倒立摆仿真系统研究小组成员:指导教师：1.直线一级倒立摆问题简介 (6)1.1背景简介【1】 (6)1.2软件特性 (6)1.3设计要求分析 (6)2. 数学模型的建立 (7)2.1 倒立摆受力分析 (7)2.2 微分方程的推导 (8)3.Simulink仿真模型 (9)3.1 Simulink仿真简介【2】 (9)3.2 初次模型搭建 (10)3.3 二次模型搭建 (11)3.4 二次模型优化 (12)3.5最终仿真模型及仿真结果 (13)4.封装子系统 (19)4.1 封装子系统简介 (19)4.2 封装子系统设置 (20)5. PID控制 (20)5.1 PID控制理论 (20)5.2 基于SIMULINK的PID控制器设计 (22)5.3 PID参数的确定 (24)6. 成果汇总与分析 (31)7. 经验总结与心得体会 (32)参考文献 (32)1.直线一级倒立摆问题简介1.1背景简介【1】倒立摆控制系统是一个复杂的、不稳定的、非线性系统，是进行控制理论教学及开展各种控制实验的理想实验平台。

对倒立摆系统的研究能有效的反映控制中的许多典型问题：如非线性问题、鲁棒性问题、镇定问题、随动问题以及跟踪问题等。

通过对倒立摆的控制，用来检验新的控制方法是否有较强的处理非线性和不稳定性问题的能力。

倒立摆的控制问题就是使摆杆尽快地达到一个平衡位置，并且使之没有大的振荡和过大的角度和速度。

当摆杆到达期望的位置后，系统能克服随机扰动而保持稳定的位置。

倒立摆是机器人技术、控制理论、计算机控制等多个领域、多种技术的有机结合，其被控系统本身又是一个绝对不稳定、高阶次、多变量、强耦合的非线性系统，可以作为一个典型的控制对象对其进行研究。

倒立摆系统作为控制理论研究中的一种比较理想的实验手段，为自动控制理论的教学、实验和科研构建一个良好的实验平台，以用来检验某种控制理论或方法的典型方案，促进了控制系统新理论、新思想的发展。

直线二级倒立摆建模与仿真1、直线二级倒立摆建模为进行性线控制器的设计,首先需要对被控制系统进行建模.二级倒立摆系统数学模型的建立基于以下假设：1)每一级摆杆都是刚体；2)在实验过程中同步带长保持不变；3)驱动力与放大器输入成正比，没有延迟直接拖加于小车；4)在实验过程中动摩擦、库仑摩擦等所有摩擦力足够小，可以忽略不计。

图1 二级摆物理模型二级倒立摆的参数定义如下：M 小车质量m1摆杆1的质量m2摆杆2的质量m3质量块的质量l1摆杆1到转动中心的距离l2摆杆2到转动中心的距离θ1摆杆1到转动与竖直方向的夹角θ2摆杆2到转动与竖直方向的夹角F 作用在系统上的外力利用拉格朗日方程推导运动学方程拉格朗日方程为：其中L 为拉格朗日算子，q 为系统的广义坐标，T 为系统的动能，V 为系统的势能其中错误!未找到引用源。

,错误!未找到引用源。

为系统在第i 个广义坐标上的外力，在二级倒立摆系统中，系统有三个广义坐标，分别为x,θ1,θ2,θ3。

首先计算系统的动能：其中错误!未找到引用源。

,错误!未找到引用源。

,错误!未找到引用源。

,错误!未找到引用源。

分别为小车的动能，摆杆1的动能，摆杆2的动能和质量块的动能。

小车的动能：错误!未找到引用源。

,其中错误!未找到引用源。

，错误!未找到引用源。

分别为摆杆1的平动动能和转动动能。

错误!未找到引用源。

，其中错误!未找到引用源。

，错误!未找到引用源。

分别为摆杆2的平动动能和转动动能。

对于系统，设以下变量： xpend1摆杆1质心横坐标 xpend2摆杆2质心横坐标 yangle1摆杆1质心纵坐标 yangle2摆杆2质心纵坐标 xmass 质量块质心横坐标 ymass 质量块质心纵坐标 又有：(,)(,)(,)L q q T q q V q q =-则有：系统总动能：系统总势能：则有：求解状态方程：可解得：使用MATLAB对得到的系统进行阶跃响应分析，执行命令：A=[0 0 0 1 0 0;0 0 0 0 1 0;0 0 0 0 1 01;0 0 0 0 0 0;0 86.69 -21.62 0 0 0;0 -40.31 39.45 0 0 0];B=[0;0;0;1;6.64;-0.808];C=[1 0 0 0 0 0;0 1 0 0 0 0;0 0 1 0 0 0];D=[0;0;0];sys=ss(A,B,C,D);t=0:0.001:5;step(sys,t)求取系统的单位阶跃响应曲线：图2 二级摆阶跃响应曲线由图示可知系统小车位置、摆杆1角度和摆杆2角度均发散，需要设计控制器以满足期望要求。

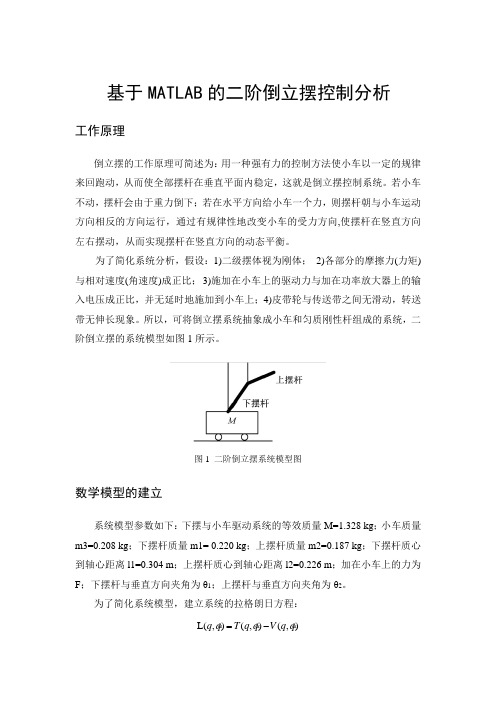

基于MATLAB的二阶倒立摆控制分析工作原理倒立摆的工作原理可简述为：用一种强有力的控制方法使小车以一定的规律来回跑动，从而使全部摆杆在垂直平面内稳定，这就是倒立摆控制系统。

若小车不动，摆杆会由于重力倒下；若在水平方向给小车一个力，则摆杆朝与小车运动方向相反的方向运行，通过有规律性地改变小车的受力方向,使摆杆在竖直方向左右摆动，从而实现摆杆在竖直方向的动态平衡。

为了简化系统分析，假设：1)二级摆体视为刚体；2)各部分的摩擦力(力矩)与相对速度(角速度)成正比；3)施加在小车上的驱动力与加在功率放大器上的输入电压成正比，并无延时地施加到小车上；4)皮带轮与传送带之间无滑动，转送带无伸长现象。

所以，可将倒立摆系统抽象成小车和匀质刚性杆组成的系统，二阶倒立摆的系统模型如图1所示。

图1 二阶倒立摆系统模型图数学模型的建立系统模型参数如下：下摆与小车驱动系统的等效质量M=1.328 kg；小车质量m3=0.208 kg；下摆杆质量m1= 0.220 kg；上摆杆质量m2=0.187 kg；下摆杆质心到轴心距离l1=0.304 m；上摆杆质心到轴心距离l2=0.226 m；加在小车上的力为F；下摆杆与垂直方向夹角为θ1；上摆杆与垂直方向夹角为θ2。

为了简化系统模型，建立系统的拉格朗日方程：=-L(,)(,)(,)q q T q q V q q其中L 为拉格朗日算子，q 为系统的广义坐标，T 为系统动能，V 为系统势能。

拉格朗日方程由q 和L 表示为：i i id L Lf dt q q ⎡⎤∂∂-=⎢⎥∂∂⎣⎦ 其中fi 为系统沿该广义坐标方向的外力。

由于在广义坐标系下，θ1,θ2没有外力作用，所以110d L Ldt θθ⎡⎤∂∂-=⎢⎥∂∂⎣⎦ 220d L Ldt θθ⎡⎤∂∂-=⎢⎥∂∂⎣⎦ 解此方程组并在平衡点12 0x θθ===和120x θθ===附近对方程进行线性化处理,即设sin θθ≈，cos 1θ≈，线性化后得：112113217222123227=k +k +k =k +k +k x xθθθθθθ由于采用加速度作为输入，因此还要加上一个方程：x u =其中u 为控制能量作适当变换，得系统状态方程：xAx Bu y Cx Du =+⎧⎨=+⎩其中状态变量：[]123456*********,,,,,[,,,,,,,,,,]TT T T x x x x x x x r r y x x x r θθθθθθ⎤⎡⎤⎡====⎦⎣⎦⎣ 111322230010000001000000100000000000000A k k k k ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦, 17270001B k k ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,100000010000001000C ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦ ，D=0 根据相关参数计算的各系数矩阵如下：00100000010000001000000024.8355 6.89740000161.3151149.6025000A ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥-⎢⎥⎣⎦，00011.82661.1940B ⎡⎤⎢⎥⎢⎥⎢⎥=⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦， 100000010000001000C ⎡⎤⎢⎥=⎢⎥⎢⎥⎣⎦， D=000⎡⎤⎢⎥⎢⎥⎢⎥⎣⎦ 稳定性判定源程序如下： clear all clc a1=zeros(6);a1(1,4)=1;a1(2,5)=1;a1(3,6)=1; a1(5,2)=24.8355;a1(5,3)=-6.8974; a1(6,2)=161.3151;a1(6,3)=149.6025; A=a1;B=[0 0 0 1 1.8266 1.1940]'; c1=zeros(3,6);c1(1,1)=1;c1(2,2)=1;c1(3,3)=1; C=c1; D=zeros(3,1); sys=ss(A,B,C,D) eig （sys ） ans = 11.8294 5.8739 -5.8739 -11.8294可得系统的开环极点为0，0，11.829 4，5.873 9，-5.873 9，-11.829 4。

现代控制理论用Matlab 完成倒立摆系统的分析与综合2013/5/23 Thursday 学号：**********杨 博用Matlab 完成倒立摆系统的分析与综合一、实验要求1、熟悉非线性系统数学模型的建立过程。

2、非线性数学模型的近似线性化。

3、判断系统的能控性及能观性。

4、学习利用MATLAB 来分析系统的能观性、能控性和稳定性（Lyapunov 第一法）。

5、掌握状态反馈极点配置控制，并能用MATLAB 仿真软件进行控制算法的仿真验证与分析。

二、实验原理底座导轨摆杆XFϕl图1 一级倒立摆系统模型 图2 小车水平方向受力分析图3 摆杆垂直方向的受力分析Pb ẋ N F小车水平方向受力： Mẍ+bẋ+N =F摆杆水平方向受力:2(sin )2d N m x l dtθ=+即： N =mẍ+mlθcos θ−mlθsin θ得第一个运动方程：(M +m )ẍ+bẋ+mlθcos θ−mlθsin θ=F摆杆垂直方向受力：2(cos )2d P mg m l dtθ-=力矩平衡方程：−Pl sin θ−Nl cos θ=Iθ=+θπφ，cos cos φ=-sin sin φθ=-第二个运动方程：(I +ml 2)θ+mgl sin θ=−mlẍcos θ 两个运动方程化简得：{(I +ml 2)ϕ−mgl∅=mlẍ(M +m )ẍ+bẋ−mlϕ=u拉普拉斯变换得：222()()()()22()()()()()I ml s s mgl s mlX s sM m X s s bX s s ml s s U s ⎧+Φ-Φ=⎪⎨⎪++-Φ=⎩三、实验内容1、一级直线倒立摆传递函数的建立 摆杆输出角度和电机作用力的传递函数为：2()2()()()432ml s s qU s b I ml mgl M m bmgls s s sq q q⋅Φ=+++⋅-⋅-⋅ 其中22[()()()]q M m I ml ml =++-2、一级直线倒立摆状态空间方程的建立求解可得ẍ、ϕ，整理后得到系统的状态空间方程为：010002222()00222()()()00010()00222()()()x x I ml b m gl I ml x xI M m Mml I M m Mml I M m Mml umlbmgl M m ml I M m Mml I M m Mml I M m Mml φφφφ⎡⎤⎡⎤⎢⎥⎢⎥⎡⎤⎡⎤-++⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥++++++⎢⎥⎢⎥⎢⎥⎢⎥=+⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥-+⎢⎥⎣⎦⎣⎦⎢⎥⎢⎥⎢⎥⎢⎥++++++⎣⎦⎣⎦1000000100x x x y u φφφ⎡⎤⎢⎥⎡⎤⎡⎤⎡⎤⎢⎥==+⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎣⎦⎢⎥⎣⎦3、MATLAB 仿真要求 ➢ 求出状态空间表达式矩阵。

基于matlab的倒立摆模糊控制课程设计报告智能控制理论及应用课程设计报告题目：基于matlab的倒立摆模糊控制院系：西北民族大学电气工程学院专业班级：10级自动化（3）班学生姓名：蔡余敏学号：P101813455指导教师：刁晨2013.10基于MATLAB的倒立摆模糊控制作者：蔡余敏指导老师：刁晨摘要：倒立摆的控制问题就是使摆杆尽快地达到一个平衡位置，并且使之没有大的振荡和过大的角度和速度。

当摆杆到达期望的位置后，系统能克服随机扰动而保持稳定的位置。

本文主要针对较为简单的单级倒立摆控制系统而进行的设计分析。

通过建立微分方程模型，求出相关参数，设计出对应的模糊控制器，并运用MATLAB软件进行系统模型的软件仿真，从而达到预定控制效果。

目前，一级倒立摆的研究成果应用于火箭发射推进器和控制卫星的飞行状态等航空航天领域。

关键词：单级倒立摆；微分方程；模糊控制；MATLAB仿真1背景分析倒立摆控制系统是一个复杂的、不稳定的、非线性系统，是进行控制理论教学及开展各种控制实验的理想实验平台。

对倒立摆系统的研究能有效的反映控制中的许多典型问题：如非线性问题、鲁棒性问题、镇定问题、随动问题以及跟踪问题等。

通过对倒立摆的控制，用来检验新的控制方法是否有较强的处理非线性和不稳定性问题的能力。

同时，其控制方法在军工、航天、机器人和一般工业过程领域中都有着广泛的用途，如机器人行走过程中的平衡控制、火箭发射中的垂直度控制和卫星飞行中的姿态控制等。

正是由于倒立摆系统的特殊性，许多不同领域的专家学者在检验新提出理论的正确性和实际可行性时，都将倒立摆系统作为实验测试平台。

再将经过测试后的控制理论和控制方法应用到更为广泛的领域中去。

现代控制理论已经在工业生产过程、军事科学、航空航天等许多方面都取得了成功的应用。

例如极小值原理可以用来解决某些最优控制问题；利用卡尔曼滤波器可以对具有有色噪声的系统进行状态估计；预测控制理论可以对大滞后过程进行有效的控制。

基于MATLAB的一阶倒立摆的建模及仿真作者：韦忠海来源：《中国科技博览》2014年第10期[摘要]倒立摆系统是一个典型的快速、多变量、非线性、不稳定系统，建立其数学模型研究其稳定性对于很多工程控制有着重大意义。

采用机理建模法对一阶倒立摆系统进行分析，建立其数学模型，在用Matlab 软件进行仿真验证，仿真时，观察不同的初始条件下倒立摆的运行特性。

[关键词]倒立摆，数学模型，MATLAB软件，仿真Modeling and Simulation of an inverted pendulum based on MATLABWei Zhong-hai（GUANGXI UNIVERSITY College of Electrical Engineering， Nanning， 530004）[Abstract]the inverted pendulum system is a typical fast， multi variable， nonlinear， unstable system， study the stability is of great significance for many engineering control to establish its mathematical model. Analysis on the inverted pendulum system by using mechanism modeling method， the mathematical model was established， using Matlab software simulation，simulation， observe the running characteristics of different initial conditions of the inverted pendulum.[Key words]inverted pendulum， mathematical model， MATLAB software， simulation中图分类号：TH139 文献标识码：A 文章编号：1009-914X（2014）10-0016-031、倒立摆的简介图1（a）为直线单级倒立摆实际设备，为方便分析，将其抽象这小车与摆杆的示意图，如图1（b）所示。

1便携式倒立摆实验简介倒立摆装置被公认为是自动控制理论中的典型试验设备，是控制理论教学和科研中不可多得的典型物理模型。

本实验基于便携式直线一级倒立摆试验系统研究其稳摆控制原理。

1.1主要实验设备及仪器便携式直线一级倒立摆实验箱一套控制计算机一台便携式直线一级倒立摆实验软件一套1.2便携式倒立摆系统结构及工作原理便携式直线一级倒立摆试验系统总体结构如图1所示：图1便携式一级倒立摆试验系统总体结构图主体结构包括摆杆、小车、便携支架、导轨、直流伺服电机等。

主体、驱动器、电源和数据采集卡都置于实验箱内，实验箱通过一条USB数据线与上位机进行数据交换，另有一条线接220v交流电源。

便携式直线一级倒立摆的工作原理如图2所示：图2 便携式一级倒立摆工作原理图数据采集卡采集到旋转编码器数据和电机尾部编码器数据，旋转编码器与摆杆同轴，电机与小车通过皮带连接，所以通过计算就可以得到摆杆的角位移以及小车位移，角位移差分得角速度，位移差分可得速度，然后根据自动控制中的各种理论转化的算法计算出控制量。

控制量由计算机通过USB数据线下发给伺服驱动器，由驱动器实现对电机控制，电机尾部编码器连接到驱动器形成闭环，从而可以实现摆杆直立不倒以及自摆起。

2便携式倒立摆控制原理方框图便携式倒立摆是具有反馈功能的闭环系统，其控制目标是实现在静态和动态下的稳摆。

∅g=0当输入量为理想摆角，即时，偏差为0，控制器不工作；当输入量不为理想摆角时，偏差存在，控制器做出决策，驱动电机，使小车摆杆系统发生相应位移，输出的摆角通过角位移传感器作用于输出量，达到减小偏差的目的。

根据控制原理绘制出控制方框图如图3所示：图3 便携式一级倒立摆控制原理方框图3建立小车-摆杆数学模型便携式倒立摆系统主要由小车、摆杆等组成，它们之间自由连接。

小车可以在导轨上自由移动，摆杆可以在铅垂的平面内自由地摆动。

在忽略了空气阻力和各种摩擦之后，可将便携式倒立摆系统抽象成小车和匀质杆组成的刚体系统，在惯性坐标内应用经典力学理论建立系统的动力学方程，采用力学分析方法建立小车-摆杆的数学模型。

单级倒立摆控制系统设计及simulink仿真摘要：倒立摆系统是一个典型的多变量、非线性、强藕合和快速运动的自然不稳定系统。

因此倒立摆在研究双足机器人直立行走、火箭发射过程的姿态调整和直升机飞行控制领域中有重要的现实意义，相关的科研成果己经应用到航天科技和机器人学等诸多领域。

单级倒立摆系统是一种广泛应用的物理模型。

控制单级倒立摆载体的运动是保证倒立摆稳定性的关键因素。

为了避免常用的物理反馈分析方法和运动轨迹摄像制导控制方法的某些缺点，本文从力学的角度提出对倒立摆的运动进行纯角度制导分析，完成了对倒立摆载体的角度制导运动微分方程的数学建模，设计了该模型的模糊控制系统，并利用 Matlab\simulink软件工具对倒立摆的运动进行了计算机仿真。

实验表明，这种模糊控制配合代数解析方法的运算速度和计算机仿真的效果均较物理反馈制导控制方法有了一定的提高。

该方法可以有效地改善单级倒立摆控制系统的性能。

本论文的主要工作是研究了直线一级倒立摆系统的模糊控制问题，用Matlab和Simulink对一级倒立摆模糊控制系统进行了仿真，验证了设计的可行性。

本文论述了一级倒立摆数学建模方法，推导出他们的微分方程，以及线性化后的状态方程。

讨论了单级倒立摆系统的模糊控制方法和操作步骤。

用Simulink实现了单级倒立摆模糊控制仿真系统，分别给出一级倒立摆系统控制量的响应曲线。

通过仿真说明控制器的有效性和实现性。

关键词：单级倒立摆；仿真；模糊控制；运动；建模；SimulinkDesign of single stage inverted pendulum control systemand Simulink simulationAbstract: inverted pendulum system is unstable system with a typical multi variable, nonlinear, strong coupled and fast motion. So the research on the attitude adjustment of the double foot robot and the attitude adjustment of the rocket launching process and the helicopter flight control field have practical,significance. The related scientific research achievements have been applied to many fields such as aerospace science and robotics. Single inverted pendulum system is a widely used physical model. Controlling the movement of the single inverted pendulum is the key factor to guarantee the stability of the inverted pendulum. In order to avoid some shortcomings of common physical feedback analysis method and motion trajectory camera guidance control method, this paper presents a pure angle guidance analysis on the motionof the inverted pendulum, and designs the fuzzy control system of the model. Experimental results show that the operation speed and computer simulation of this kind of fuzzy control combined with algebraic analysis method are improved by the physical feedback control method. This method can effectively improve the performance of a single stage inverted pendulum control system. In this paper, the main work of this paper is to study the fuzzy control of a linear inverted pendulum system, and the Matlab and Simulink to simulate the fuzzy control system of a single inverted pendulum, verify the feasibility of the design. And a mathematical modeling method of an inverted pendulum is described, their differential equations are derived, and the equation of state is linearized. The fuzzy control method and operation steps of single stage inverted pendulum system are discussed. Using Simulink to realize the fuzzy control simulation system of a single inverted pendulum, the response curve of the control of an inverted pendulum system is given. The effectiveness and the implementation of the controller are illustrated by simulation.Keywords: Inverted pendulum; Simulation; Fuzzy control; Motion; modeling; Simulink 引言倒立摆系统是研究控制理论的一种典型实验装置，具有成本低廉，结构简单，物理参数和结构易于调整的优点，是一个具有高阶次、不稳定、多变量、非线性和强藕合特性的不稳定系统。
