碳钢的焊接

碳钢焊接裂纹产生的原因及预防措施碳钢是一种常见的材料，常常用于结构和管道等建筑构件的制造。

然而，在焊接碳钢时，经常会出现焊接裂纹，这会对焊接质量造成严重的影响。

本文将介绍碳钢焊接裂纹的产生原因以及预防措施。

1. 成分不均匀（Chemical Heterogeneity）碳钢由铁和碳组成，但其还含有其他元素，如硅、锰等。

如果碳钢中这些元素的含量不均匀，焊接后就会出现裂纹。

这是因为不均匀的化学成分会使焊条和基材之间的熔合受到影响，导致焊接缺陷产生。

2. 焊接应力（Welding Stress）焊接时，由于热量和力的作用，焊缝区域会产生应力。

如果这些应力未能得到释放，就会导致焊接裂纹的产生。

因此，焊接时应尽可能采用减小应力的方法，如采用低热输入的焊接方法、缩短焊接时间等。

3. 焊接参数不当（Improper welding parameters）焊接参数的选择关系到焊接质量。

如果焊接电流和焊接速度选择不当，就会导致焊接裂纹的产生。

一般来讲，应选择合适的电流强度和焊接速度，使熔焊金属达到最佳的熔化状态。

4. 废气（Porosity）在焊接过程中，如果金属中存在气孔或其它空洞，就会导致焊接裂纹的产生。

一般来讲，这些气孔或空洞的形成是由废气造成的。

因此，在焊接过程中应尽可能减少废气的产生，如加强保护气体的使用，减小焊接电极的大小等。

焊接完成后，应对焊接部位进行热处理。

如果热处理不当，就会导致焊接裂纹的产生。

因此，在热处理过程中应根据焊接材料的特性选择合适的热处理方法，并进行控制。

1. 选择合适的焊接材料选择合适的焊接材料非常重要。

一般来讲，应选择具有良好焊接性能的焊接材料。

这些焊接材料的规格和性质应符合要求。

2. 采用合适的焊接方法焊接时应采用合适的焊接方法。

一般来讲，焊接方法的选择应根据焊接质量和需求进行。

对于要求较高的物体，应采用高质量的焊接方法，如TIG或PLASMA等。

3. 控制焊接参数焊接参数的控制至关重要。

碳钢焊接裂纹产生的原因及预防措施

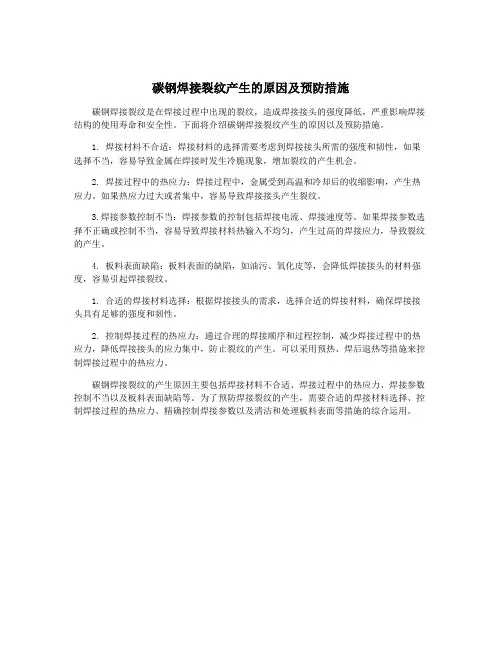

碳钢焊接裂纹是在焊接过程中出现的裂纹，造成焊接接头的强度降低，严重影响焊接结构的使用寿命和安全性。

下面将介绍碳钢焊接裂纹产生的原因以及预防措施。

1. 焊接材料不合适：焊接材料的选择需要考虑到焊接接头所需的强度和韧性，如果选择不当，容易导致金属在焊接时发生冷脆现象，增加裂纹的产生机会。

2. 焊接过程中的热应力：焊接过程中，金属受到高温和冷却后的收缩影响，产生热应力。

如果热应力过大或者集中，容易导致焊接接头产生裂纹。

3.焊接参数控制不当：焊接参数的控制包括焊接电流、焊接速度等。

如果焊接参数选择不正确或控制不当，容易导致焊接材料热输入不均匀，产生过高的焊接应力，导致裂纹的产生。

4. 板料表面缺陷：板料表面的缺陷，如油污、氧化皮等，会降低焊接接头的材料强度，容易引起焊接裂纹。

1. 合适的焊接材料选择：根据焊接接头的需求，选择合适的焊接材料，确保焊接接头具有足够的强度和韧性。

2. 控制焊接过程的热应力：通过合理的焊接顺序和过程控制，减少焊接过程中的热应力，降低焊接接头的应力集中，防止裂纹的产生。

可以采用预热、焊后退热等措施来控制焊接过程中的热应力。

碳钢焊接裂纹的产生原因主要包括焊接材料不合适、焊接过程中的热应力、焊接参数控制不当以及板料表面缺陷等。

为了预防焊接裂纹的产生，需要合适的焊接材料选择、控制焊接过程的热应力、精确控制焊接参数以及清洁和处理板料表面等措施的综合运用。

碳钢焊接裂纹产生的原因及预防措施碳钢焊接是工程行业常见的一种焊接方式，但在实际操作中，碳钢焊接裂纹的产生是一个比较常见的问题。

裂纹不仅会影响焊接件的整体质量，还会导致安全隐患，因此我们有必要对碳钢焊接裂纹的产生原因进行深入了解，并采取相应的预防措施，以最大程度地避免碳钢焊接裂纹的产生。

碳钢焊接裂纹产生的原因：1. 焊接残余应力：在焊接过程中，焊接区域产生了残余应力，这些残余应力会使焊缝区域发生形变，从而导致裂纹的产生。

2. 焊接材料内部结构缺陷：碳钢焊接材料本身存在内部结构缺陷，比如夹杂物、气孔等，这些缺陷会成为裂纹的起始点，导致裂纹进一步扩展。

3. 焊接温度过高或过低：焊接温度过高会导致焊接材料过热，从而引发晶界腐蚀和变形；而焊接温度过低则会使焊接材料发生脆化，增加了裂纹的产生风险。

4. 焊接残余氢元素：在焊接过程中，如果残余氢元素过多，会导致焊接区域发生氢脆，进而引发裂纹的产生。

5. 焊接速度不均匀：焊接速度不均匀会导致焊接区域产生温度梯度，从而引发焊接残余应力，增加了裂纹的产生风险。

碳钢焊接裂纹的预防措施：1. 合理控制焊接残余应力：采用合适的焊接工艺参数，减小焊接残余应力，比如采用低氢电极焊接，采用后继焊接对残余应力进行消除等。

2. 做好焊接材料预处理工作：在焊接前，对焊接材料进行预处理，包括除去氧化膜、清除油污等，以减少内部结构缺陷的存在。

3. 控制焊接温度：采用适当的焊接温度，避免焊接温度过高或过低，减少焊接材料的脆化风险。

4. 降低残余氢含量：采用低氢电极、预热焊接材料、热后处理等措施，降低焊接区域的残余氢含量。

5. 均匀控制焊接速度：控制焊接速度的均匀性，减小温度梯度，避免焊接残余应力的产生。

碳钢焊接裂纹的产生原因主要包括焊接残余应力、焊接材料内部结构缺陷、焊接温度过高或过低、焊接残余氢元素和焊接速度不均匀等因素。

为了预防碳钢焊接裂纹的产生，我们应该采取合理控制焊接残余应力、做好焊接材料预处理、控制焊接温度、降低残余氢含量和均匀控制焊接速度等措施。

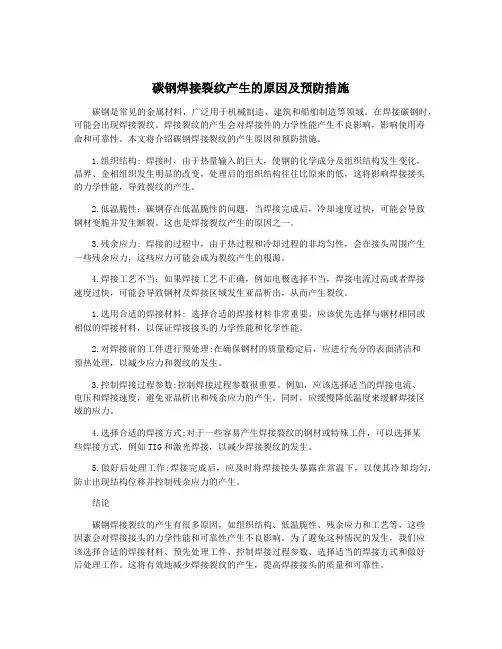

碳钢焊接裂纹产生的原因及预防措施碳钢是常见的金属材料，广泛用于机械制造、建筑和船舶制造等领域。

在焊接碳钢时，可能会出现焊接裂纹。

焊接裂纹的产生会对焊接件的力学性能产生不良影响，影响使用寿命和可靠性。

本文将介绍碳钢焊接裂纹的产生原因和预防措施。

1.组织结构: 焊接时，由于热量输入的巨大，使钢的化学成分及组织结构发生变化，晶界、金相组织发生明显的改变，处理后的组织结构往往比原来的低，这将影响焊接接头的力学性能，导致裂纹的产生。

2.低温脆性：碳钢存在低温脆性的问题，当焊接完成后，冷却速度过快，可能会导致钢材变脆并发生断裂。

这也是焊接裂纹产生的原因之一。

3.残余应力: 焊接的过程中，由于热过程和冷却过程的非均匀性，会在接头周围产生一些残余应力，这些应力可能会成为裂纹产生的根源。

4.焊接工艺不当：如果焊接工艺不正确，例如电极选择不当，焊接电流过高或者焊接速度过快，可能会导致钢材及焊接区域发生亚晶析出，从而产生裂纹。

1.选用合适的焊接材料: 选择合适的焊接材料非常重要。

应该优先选择与钢材相同或相似的焊接材料，以保证焊接接头的力学性能和化学性能。

2.对焊接前的工件进行预处理:在确保钢材的质量稳定后，应进行充分的表面清洁和预热处理，以减少应力和裂纹的发生。

3.控制焊接过程参数:控制焊接过程参数很重要。

例如，应该选择适当的焊接电流、电压和焊接速度，避免亚晶析出和残余应力的产生。

同时，应缓慢降低温度来缓解焊接区域的应力。

4.选择合适的焊接方式:对于一些容易产生焊接裂纹的钢材或特殊工件，可以选择某些焊接方式，例如TIG和激光焊接，以减少焊接裂纹的发生。

5.做好后处理工作:焊接完成后，应及时将焊接接头暴露在常温下，以使其冷却均匀，防止出现结构位移并控制残余应力的产生。

结论碳钢焊接裂纹的产生有很多原因，如组织结构、低温脆性、残余应力和工艺等，这些因素会对焊接接头的力学性能和可靠性产生不良影响。

为了避免这种情况的发生，我们应该选择合适的焊接材料、预先处理工件、控制焊接过程参数、选择适当的焊接方式和做好后处理工作。

1总则本工艺给出了碳钢管道焊接的基本要求。

本工艺适用于最小抗拉强度不大于530Mpa和设计温度不低于-10C的碳钢管道系统的现场安装焊接及预制场焊接。

本工艺应同管材相应的焊接标准、《现场设备、工业管道焊接工程施工与验收规范》(GB50236-98)、本工艺的一管道焊接一般要求”和针对工程项目编制的施工工艺一同使用。

当本工艺与上述文件相矛盾时，应以上述文件为准。

本工艺可以直接用于工程施工，也可以作为编制工程项目施工工艺的依据。

2 焊接准备热态调整必须按照经过审批的工艺文件的进行。

热态调整均应在600C —800C的温度范围内进行。

用表面温度计或测温笔测温。

热态调整后的工件应在静止的空气中冷却。

对于有关标准规定不准进行热态调整的材料品种，不得进行热态调整。

3 焊接焊接工艺评定应根据《现场设备、工业管道焊接工程施工与验收规范》(GB50236-98)的规定进行焊接工艺评定。

3.2预热在接头处实测的最厚焊件厚度超过25mm时，必须预热至100- 150U 在焊接环境温度低于0C时，应在焊缝始焊处100mm范围内预热到15C以上。

在特殊情况下，如焊缝接近大型法兰、阀门等可能影响焊缝冷却速度的管配件时，及铸件或锻件的含碳量＞0.3%寸，应考虑进行后热。

3.3 打底、填充及盖面焊当采用下向焊工艺时，必须先进行下向焊的焊接工艺评定。

，都必须得到批准。

当进行封底焊时，应打磨清除上层焊道的缺陷。

填充、盖面焊时，焊条直径不得大于4mm。

3.4后热当管道壁厚超过30mm时，焊接后立即进行后热。

方法是：将焊接接头整个加热至250 r，至少保持30分钟，然后缓冷。

4 焊后热处理是否对焊接接头进行焊后热处理，应以设计规定为准。

4.2如需进行焊后热处理，按《压力管道安装工程长输管道施工工艺》(YG-01)、《压力管道安装工程公用管道施工工艺》(YG-02 )和《压力管道安装工程工业管道施工工艺》(YG-03)的有关规定执行。

5 检查和试验5.1 焊缝的检查和试验应按照设计的要求进行。

1、碳钢的焊接按照含碳量碳钢分为：低碳钢（C≤0.3%）、中碳钢（C=0.3%-0.6%）和高碳钢（C＞0.6%）三类，不同的碳钢具有不同的焊接特点。

（1）低碳钢的焊接①低碳钢的焊接特点低碳钢中的C、Mn、Si等元素含量少，通常情况下不会因为焊接产生严重的硬化组织或淬火组织。

低碳钢的焊接性能优良，一般不需要预热、控制层间温度和后热，焊后也不必采用热处理改善组织。

焊接完成以后，形成的焊接接头的塑性和冲击韧性较高。

②低碳钢焊接材料的选用a.焊条焊接低碳钢时，大多使用E43XX系列的焊条，因为低碳钢结构通常使用GB700-88的Q235牌号钢材制造，这类钢材的抗拉强度平均值为417.5MPa（42.5kgf／mm2），而E43 X X系列焊条熔敷金属的抗拉强度不小于420MPa（43kgf／mm2），在力学性能上正好与之匹配。

b.埋弧焊焊丝和焊剂低碳钢埋弧焊一般选用实心焊丝H08A或H08E，它们与高锰高硅低氟熔炼焊剂HJ430、HJ431、HJ433或HJ434配合，应用甚广。

焊接时，焊剂中的MnO和SiO2在高温下与铁反应，Mn与Si得以还原，。

熔池冷却时，Mn和Si既成为脱氧剂，使焊缝脱氧，同时又可有足够数量余留下来，成为合金剂，保证焊缝力学性能。

c.气体保护焊焊丝碳钢实心焊丝主要由CO2气体保护，且主要配合50公斤级母材，其型号为ER49-1（牌号MG-49-l，即过去的H08Mn2SiA），强度稍低。

d.电渣焊焊丝和焊剂电渣焊熔池温度比埋弧焊低，焊接过程中焊剂更新量又少，所以焊剂的Si、Mn还原作用也弱。

低碳钢电渣焊时，如果仍按埋弧焊选用H08A、H08E焊丝与高锰高硅低氟焊剂配合，则焊缝得不到足够数量的Si和Mn，特别是母材和焊丝中原有的Mn还会烧损。

另一方面，Mn的过渡量与焊剂碱度有关，碱度愈大，过渡量也愈大。

为此，低碳钢电渣焊时，往往选用中锰高硅中氟熔炼焊剂HJ360与H10Mn2或H10MnSi焊丝配合。

碳钢焊接裂纹产生的原因及预防措施
碳钢焊接裂纹是在焊接过程中出现的一种缺陷，其产生原因主要有热裂纹、冷裂纹和应力裂纹等。

为了预防焊接裂纹的产生，可以采取一些措施。

热裂纹是由于焊接过程中产生的高温和冷却速度不均匀造成的。

高温时，焊缝中的合金元素会熔化，同时在冷却过程中会生成脆性相，从而导致热裂纹的产生。

为了预防热裂纹的产生，可以采取以下措施：
1. 选择适合的焊接材料。

一些合金元素会降低碳钢的熔点，从而降低热裂纹的产生。

2. 控制焊接热输入。

减小焊接热输入，可以降低焊缝温度和冷却速度。

3. 采取预热和中温焊接。

预热可以将焊缝区域加热，增加其温度，从而减少裂纹的产生。

中温焊接可以使热裂纹区域的温度均匀分布，减少温度梯度。

1. 控制焊接残余应力。

通过合理设计焊缝形状和采取适当的焊接工艺参数，可以减小焊接产生的残余应力。

2. 选择适合的填充材料。

选择具有良好塑性和抗裂性的填充材料，可以增加碳钢焊接接头的抗裂性能。

3. 采用热处理。

通过热处理来消除或减小焊接产生的残余应力，从而减小冷裂纹的产生。

应力裂纹是由于焊接过程中产生的应力集中导致的。

为了预防应力裂纹的产生，可以采取以下措施：
1. 选择适合的焊接工艺。

通过选择合适的焊接工艺，如自动焊接或半自动焊接，可以减小焊接产生的应力。

通过以上措施，可以有效预防碳钢焊接裂纹的产生，提高焊接接头的质量和可靠性。

碳钢的焊接性及焊接工艺来源：本站编辑发布日期：2010-8-21 阅读次数：149 次碳钢又称为碳素钢，是钢材中产量最多、应用最广的材料。

一、低碳钢的焊接（1）焊接性分析①低碳钢因含碳及其他合金元素少，塑性、韧性好，一般无淬硬倾向，不易产生焊接裂纹等缺陷，焊接性能优良。

②焊接低碳钢，一般不需要采取预热和焊后热处理等特殊工艺措施。

③手工电弧焊焊接低碳钢时可适合全位置焊接，且焊接工艺和操作技术比较简单，容易掌握。

④不需要选用特殊和复杂的设备，对焊接电源无特殊要求，一般交流、直流弧焊机都可焊接。

（2）焊接材料熔化焊时用的焊接材料可以根据等强度的原则选用，也就是使焊缝的强度等于或接近于母材的强度。

（3）焊接工艺要点如果母材和焊接材料合格，这种钢焊接时一般不需要预热、保持层间温度和后热处理，也能获得优良的焊接接头。

只有在下列情况下才能采取相应的措施：1、在低温环境下焊接厚件时，应预热焊件，防止产生冷裂纹；2、厚度超过50mm的焊件，应进行焊后热处理以消除应力；3、电渣焊焊件焊后应正火以细化HAZ晶粒。

二、中碳钢的焊接中碳钢主要是在铸、锻毛坯的组合件以及补焊工作中应用。

（1）焊接性1、热影响区易产生低塑性的淬硬组织，含碳量越高，板厚越大，焊件刚性越大，焊条选用不当时，容易产生冷裂纹。

2、焊缝金属易产生热裂纹。

3、焊缝区易产生气孔。

4、焊前经调质处理的中碳钢，焊后在热影响区会出现回火软化区，从而影响到焊接接头的使用性能。

（2）焊接材料中碳钢主要采用手弧焊和气焊。

手弧焊时最好采用低氢焊条，因为低氢焊条扩散氢含量少、具有一定的脱硫能力，熔敷金属塑韧性良好，抗冷裂、热裂的能力都高。

如果允许焊缝与母材不等强，可以采用强度级别低的焊条。

当焊件不允许预热时，可以采用奥氏体不锈钢焊条，因为它塑性好可以避免裂纹。

（3）焊接工艺要点1、焊接坡口尽量开成U形，以减少焊件熔入量。

2、焊前预热，预热温度一般在150-250℃。

当含碳量高、板厚度大或结构刚性大时，预热温度可提高到250-400℃，局部预热的加热范围为焊缝两侧50～200mm左右。

碳钢压力容器焊接工艺规程
1. 引言
本文档旨在制定适用于碳钢压力焊接的工艺规程，以确保焊接过程达到安全可靠的要求。

2. 适用范围
本规程适用于碳钢压力的焊接工艺。

3. 焊接材料选择
3.1 确保选用与碳钢压力相匹配的焊接材料，包括焊条、焊丝等。

4. 焊接前准备工作
4.1 碳钢压力焊接之前，应进行相应的准备工作，包括外表面清洁、坡口预处理等。

5. 焊接工艺参数
5.1 确定适当的焊接工艺参数，包括焊接电流、电压、焊接速度等。

这些参数应根据碳钢压力的材质、厚度和焊接位置来确定。

6. 焊接操作要求
6.1 焊接操作应由经过专业培训和合格认证的焊工进行。

6.2 设备操作应正常，焊接区域应保持清洁。

6.3 焊接过程中应注意焊缝的熔深、渗透率以及气孔等缺陷的
出现。

7. 焊后处理
7.1 焊接完成后，应对焊缝进行清理和检查，确保质量符合相
关标准。

7.2 如有需要，还可以进行热处理、机械性能测试等。

8. 焊接质量控制
8.1 焊接过程中应进行相应的质量控制，包括焊缝外观检验、X 射线检测等。

8.2 对于不合格的焊接工艺，应及时调整和修正。

9. 安全注意事项
9.1 在焊接过程中，应加强防火措施，确保人员和设备的安全。

9.2 在焊接操作中，应注意电气安全，并采取相应的防护措施。

10. 总结
本文档为碳钢压力容器焊接工艺规程，包括焊接材料选择、焊接前准备工作、焊接工艺参数、焊接操作要求、焊后处理、焊接质量控制和安全注意事项等内容，以确保焊接过程的质量和安全性。

同时，应根据实际情况进行调整和改进。

碳钢焊接裂纹产生的原因及预防措施
碳钢焊接裂纹是焊接过程中常见的质量问题，其产生原因可以归结为以下几个方面：
1. 温度应力：焊接过程中，材料受到加热和冷却的影响，会产生热应力和冷却应力。

如果这些应力超过了材料的承受能力，就会导致裂纹的产生。

2. 焊接残余应力：焊接完成后，材料内部可能会留下残余应力。

这些应力可以是热
应力、冷却应力或由于金属的体积变化而产生的内部应力。

这些应力会导致材料在使用过
程中出现裂纹。

3. 晶间腐蚀：在某些条件下，焊接过程中产生的晶间腐蚀会导致裂纹的产生。

通常
是由于焊接过程中金属的组织发生变化，导致晶间的腐蚀性改变。

1. 控制焊接过程中的温度：通过控制焊接过程中的加热和冷却速度，可以减少温度
应力的产生。

可以采用预热或者控制焊接速度的方式来控制温度。

2. 降低焊接残余应力：使用合适的工艺参数，例如预热和后热处理，可以降低焊接
残余应力的产生。

合理的焊接工艺设计和材料选择也可以降低残余应力的产生。

3. 选择合适的焊接材料：合理选择焊接材料，可以降低晶间腐蚀的风险。

选择抗晶
间腐蚀性能好的焊接材料，可以减少晶间腐蚀引起的裂纹。

4. 采用适当的焊接工艺：选择合适的焊接工艺，可以减少温度和应力的集中，从而
减少裂纹的产生。

采用适当的焊接参数、焊接方法和焊接顺序等。

为了预防碳钢焊接裂纹的产生，需要从控制温度应力、降低焊接残余应力、选择合适
的焊接材料和采用适当的焊接工艺等多个方面进行综合考虑和控制。

碳钢的焊接性碳素钢的焊接性随含碳量增加而恶化，因为含碳量较高的钢从焊接温度快速冷却下容易被淬硬。

被淬硬的焊缝和热影响区因其塑性下降，在焊接应力容易产生裂纹。

碳素钢被淬硬主要是在马氏体组织形成而引起，马氏体的数量受冷却速度影响，非常快的冷却速度可以产生100%的马氏体，从而可达到最高硬度。

因此，焊接含砚较高的碳素钢时，就应当注意减缓冷却速度，使马氏体的数量减至最少。

焊接的冷却速度受焊接热输入、母材板厚和环境温度的影响。

厚板或在低温条件下焊接，其冷却速度加快；预热或加大焊接线能量，可以降低冷却速度，减少裂纹产生。

碳素钢的碳含量增加到约0.15%以上时，对氢致裂纹尤其敏感。

因此，焊接碳含量高于0.15%的碳素钢时，须注意减少氢的来源。

例如大气中的水分，焊前对待焊部位及附近须清除油污、铁锈等。

手弧焊时宜选用低氢焊条，在其它焊接方法中应制造低氢环境，以减少焊缝周围环境中的氢含量。

焊接碳素钢时产生裂纹的力学原因是结构的拘束力和不均衡的热应力。

即使是不易淬硬的低碳钢，在受拘束力条件下采用了不正确的焊接程序，也会因这些应力过大而产生裂纹。

总之，对碳素钢的焊接，应针对其碳含量不同而采取相应的工艺措施。

当含碳较低时，如低碳钢，应着重注意防止结构拘束应力和不均衡的热应力所引起的裂纹；当含碳量较高时，如高碳钢，除了防止因这些因为应力所引起的裂纹外，还要特别注意防止因淬硬而引起的裂纹。

低碳钢的焊接焊接特点低碳钢的含碳量低（W0.25%）,其它合金元素含量较少，故是焊接性最好的钢种。

采用通常的焊接方法后，接头中不会产生淬硬组织或冷裂纹。

只要焊接材料选择适当，便能得到满意的焊接接头。

用电弧焊焊接低碳钢时，为了提高焊缝金属的塑性、韧性、和抗裂性能，通常都是使焊缝金属的碳含量低于母材，依靠提高焊缝中的硅、锰含量和电弧所具有较高的冷却来达到与母材等强度。

因此，焊缝金属会随着冷却速度的增加，其强度会提高，而塑性和韧性会下降。

当厚板单层角焊缝时，焊角尺寸不宜过小；多层焊时，应尽量连续施焊；焊补表面缺陷时，焊缝应具有一定的尺寸，焊缝长度不得过短，必要时应采用100-150℃ 的局部预热。

一、工程概况本工程为某大型钢结构建筑，主要采用碳钢作为结构材料。

为确保焊接质量，特制定本碳钢焊接专项施工方案。

二、焊接材料及设备1. 焊接材料：（1）焊条：根据母材性能及焊接要求，选用符合GB/T 5293-2012标准的低氢型碳钢焊条。

（2）焊丝：选用符合GB/T 8110-2011标准的碳钢焊丝。

（3）药皮：选用符合GB/T 10044-2006标准的碳钢药皮。

2. 焊接设备：（1）焊接电源：选用符合GB/T 15579-2008标准的直流弧焊电源。

（2）焊接变压器：选用符合GB/T 15579-2008标准的焊接变压器。

（3）气体保护设备：选用符合GB/T 15579-2008标准的气体保护设备。

三、焊接工艺1. 焊接顺序：按照先焊立板、后焊水平板、再焊角钢的顺序进行焊接。

2. 焊接方法：采用手工电弧焊进行焊接。

3. 焊接参数：（1）电流：根据焊条直径和焊接厚度确定，一般在80-120A范围内。

（2）电压：根据焊接电源类型和焊接速度确定，一般在20-30V范围内。

（3）焊接速度：根据焊接材料和焊接厚度确定，一般在15-30cm/min范围内。

4. 焊接接头形式：采用V形坡口、K形坡口或U形坡口，具体根据结构设计要求确定。

5. 焊接缺陷处理：对焊接过程中产生的缺陷，如气孔、夹渣、裂纹等，应立即进行处理，确保焊接质量。

四、焊接质量控制1. 焊接前，对焊接材料、设备进行检查，确保符合要求。

2. 焊接过程中，严格控制焊接参数，确保焊接质量。

3. 焊接后，对焊缝进行外观检查，检查是否存在气孔、夹渣、裂纹等缺陷。

4. 对关键部位进行无损检测，如超声波探伤、射线探伤等，确保焊接质量。

5. 对不合格的焊接部位进行返修，直至达到要求。

五、安全措施1. 焊接过程中，确保通风良好，防止有害气体中毒。

2. 焊接人员应佩戴防护用品，如防护眼镜、防护手套、防护服等。

3. 焊接设备应定期检查，确保安全可靠。

4. 焊接现场应设置警示标志，防止非焊接人员进入。

碳钢焊接裂纹产生的原因及预防措施碳钢焊接常出现裂纹，其产生的原因有很多，主要包括：冷裂纹、热裂纹、固化裂纹和应力裂纹等。

本文主要介绍这些裂纹产生的原因以及预防措施。

1. 冷裂纹碳钢焊接后如果在冷却过程中产生裂纹，这种情况就称为冷裂纹。

冷裂纹主要产生于低温条件下，通常发生在焊接过程中或者焊后的冷却过程中。

产生冷裂纹的原因主要有以下两方面：（1）组织条件。

低温下，钢材的组织会发生相变，易形成脆性组织。

（2）应力状态。

在焊接过程中，产生的内应力、残余应力和变形应力等可能导致焊缝区出现应力集中，从而引发裂纹。

为了预防冷裂纹的产生，需要注意以下几点：（1）焊接前需要对钢材进行预热处理，提高焊接温度。

（2）控制焊接过程中的加热速度和冷却速度，使之均匀。

（3）选择对于在低温环境中具有较好韧性的钢材进行焊接。

热裂纹是指在焊接加热过程中或者焊接结束后，钢材表面或焊缝处产生的裂纹。

热裂纹通常发生在焊接开始或者结束的瞬间，并具有一定的热时间。

（1）固溶体凝固温度范围内的液体区域中积累了高应力。

（2）合金成分使得焊缝区域易于析出特定化合物，从而引发热裂纹。

（2）选择焊接材料的化学成分符合所需的要求。

（1）焊接材料中含有的一些元素，如磷、硫和锰等等，会导致产生固化裂纹。

（2）焊接区域的硬度或脆性较高，若后续应力应变变化较大就容易出现固化裂纹。

（3）进行足够的热处理，同时注意减少后续的应力应变变化。

应力裂纹是指在加工过程中或者使用过程中产生的裂纹。

应力裂纹通常发生在焊接后或者机械加工、冷加工或者零部件在使用过程中受到过大的载荷和应力时。

（2）加工过程中出现应力集中，从而引发裂纹。

（3）在零部件使用过程中，负载过大，应力过大，从而引发裂纹。

（1）控制加工过程中应力的大小，注意减少应力的影响。

（2）对于连接件，应该选择适当的焊接方式，从而避免应力的集中。

（3）在零部件使用前进行充分测试，确保零部件能够承受相关的加载。

综上所述，针对碳钢焊接中出现的裂纹，需要针对不同的裂纹类型采取相应的措施，从而实现有效的预防和治疗。

第十章压力容器的焊接技术随着工程焊接技术的迅速发展，现代压力容器也已发展成典型的全焊结构。

压力容器的焊接成为压力容器制造过程中最重要最关键的一个环节，焊接质量直接影响压力容器的质量。

第一节碳钢、低合金高强钢压力容器的焊接一、压力容器用碳钢的焊接碳钢以铁为基础，以碳为合金元素，含量一般不超过1.0％。

此外，含锰量不超过1.2％，含硅量不超过0.5％，Si、Mn皆不作为合金元素。

而其他元素，如Ni、Cr、Cu等，控制在残余量限度内，更不是合金元素。

S、P、O、N等作为杂质元素，根据钢材品种和等级，也都有严格限制。

碳钢根据含碳量的不同，分为低碳钢(C≤0.30％)、中碳钢(C= 0.30％~ 0.60％)、高碳钢(C≥0.60％)。

压力容器主要受压元件用碳钢，主要限于低碳钢。

在《容规》中规定：“用于焊接结构压力容器主要受压元件的碳素钢和低合金钢，其含碳量不应大于0.25％。

在特殊条件下，如选用含碳量超过0.25％的钢材，应限定碳当量不大于0.45％，由制造单位征得用户同意，并经制造单位压力容器技术总负责人批准，并按相关规定办理批准手续”。

常用的压力容器用碳钢牌号有Q235-B、Q235-C、10、20、20R等。

（一）低碳钢焊接特点低碳钢含碳量低，锰、硅含量少，在通常情况下不会因焊接而引起严重组织硬化或出现淬火组织。

这种钢的塑性和冲击韧性优良，其焊接接头的塑性、韧性也极其良好。

焊接时一般不需预热和后热，不需采取特殊的工艺措施，即可获得质量满意的焊接接头，故低碳钢钢具有优良的焊接性能，是所有钢材中焊接性能最好的钢种。

（二）低碳钢焊接要点（1）埋弧焊时若焊接线能量过大，会使热影响区粗晶区的晶粒过于粗大，甚至会产生魏氏组织，从而使该区的冲击韧性和弯曲性能降低，导致冲击韧性和弯曲性能不合格。

故在使用埋弧焊焊接，尤其是焊接厚板时，应严格按经焊接工艺评定合格的焊接线能量施焊。

（2）在现场低温条件下焊接、焊接厚度或刚性较大的焊缝时，由于焊接接头冷却速度较快，冷裂纹的倾向增大。

通用焊接工艺规程（普通碳钢、合金钢、不锈钢、铜管焊接）摘要本文档旨在提供一套通用的焊接工艺规程，涵盖普通碳钢、合金钢、不锈钢和铜管的焊接作业，确保焊接质量满足工业标准和安全要求。

1. 引言焊接工艺是金属加工中的重要环节，其质量直接影响到产品的安全性和耐用性。

本规程为焊接作业提供标准化指导，以提高焊接效率和质量。

2. 焊接材料选择2.1 普通碳钢焊接选择适合碳钢焊接的焊条或焊丝，考虑碳当量和强度等级。

2.2 合金钢焊接根据合金钢的化学成分选择相应的焊接材料。

2.3 不锈钢焊接选择不锈钢专用焊条或焊丝，确保焊缝的耐腐蚀性。

2.4 铜管焊接选择适合铜管焊接的焊条，如磷铜焊条。

3. 焊接前的准备3.1 材料检查检查焊接材料的规格、型号和生产日期。

3.2 表面清理清除焊接区域的油污、锈蚀和杂质。

3.3 焊接环境确保焊接环境符合安全标准，通风良好。

4. 焊接工艺参数4.1 电流和电压根据焊接材料的厚度和类型调整电流和电压。

4.2 焊接速度控制焊接速度，防止焊缝过热或不均匀。

4.3 焊接角度保持正确的焊接角度，确保焊缝质量。

5. 焊接操作步骤5.1 定位对接焊接材料，确保接缝对齐。

5.2 预热对于合金钢和不锈钢，进行适当的预热处理。

5.3 焊接按照既定的工艺参数进行焊接。

5.4 后热处理对于某些合金钢和不锈钢焊接，进行后热处理以消除应力。

6. 焊接质量控制6.1 外观检查检查焊缝的外观，确保无裂纹、气孔等缺陷。

6.2 无损检测根据需要进行射线检测、超声波检测等无损检测。

6.3 力学性能测试对焊缝进行拉伸、冲击等力学性能测试。

7. 安全与环境保护7.1 安全防护焊接操作人员应穿戴适当的个人防护装备。

7.2 环境控制控制焊接烟尘和有害气体的排放。

7.3 应急预案制定焊接事故的应急预案。

8. 焊接工艺的持续改进8.1 工艺反馈收集焊接过程中的问题和反馈。

8.2 工艺优化根据反馈结果不断优化焊接工艺。

8.3 技术培训定期对焊接操作人员进行技术和安全培训。
