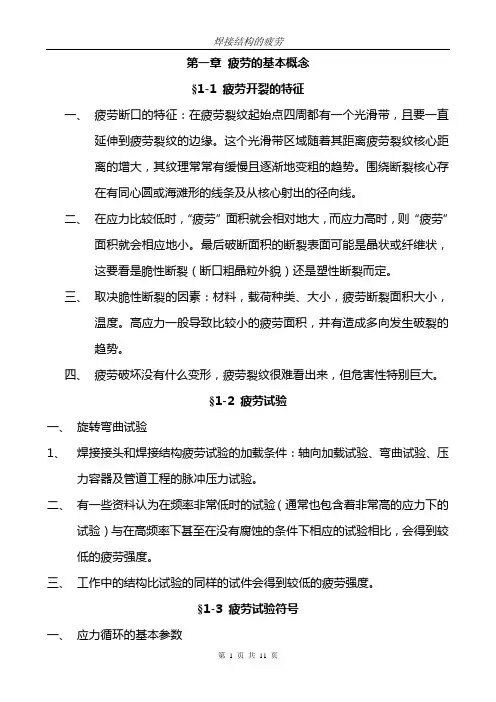

第一章疲劳的基本概念§1-1 疲劳开裂的特征一、疲劳断口的特征：在疲劳裂纹起始点四周都有一个光滑带，且要一直延伸到疲劳裂纹的边缘。
这个光滑带区域随着其距离疲劳裂纹核心距离的增大，其纹理常常有缓慢且逐渐地变粗的趋势。
围绕断裂核心存在有同心圆或海滩形的线条及从核心射出的径向线。
二、在应力比较低时，“疲劳”面积就会相对地大，而应力高时，则“疲劳”面积就会相应地小。
最后破断面积的断裂表面可能是晶状或纤维状，这要看是脆性断裂（断口粗晶粒外貌）还是塑性断裂而定。
三、取决脆性断裂的因素：材料，载荷种类、大小，疲劳断裂面积大小，温度。
高应力一般导致比较小的疲劳面积，并有造成多向发生破裂的趋势。
四、疲劳破坏没有什么变形，疲劳裂纹很难看出来，但危害性特别巨大。
§1-2 疲劳试验一、旋转弯曲试验1、焊接接头和焊接结构疲劳试验的加载条件：轴向加载试验、弯曲试验、压力容器及管道工程的脉冲压力试验。
二、有一些资料认为在频率非常低时的试验（通常也包含着非常高的应力下的试验）与在高频率下甚至在没有腐蚀的条件下相应的试验相比，会得到较低的疲劳强度。
三、工作中的结构比试验的同样的试件会得到较低的疲劳强度。
§1-3 疲劳试验符号一、应力循环的基本参数1、应力循环内最小应力S min。
2、应力循环内最大应力S max。
3、平均应力S m=（S min+S max）/2。
4、应力幅S r=S max-S min5、应力比R= S min/S max（拉应力为正，压应力为负）二、用于焊接接头疲劳试验的典型应力循环：脉动拉伸循环、交变循环、半拉伸循环。
§1-4 S-N曲线与疲劳强度对于任何特定寿命的疲劳强度，认为就是S-N曲线上对应特定N值时的应力。
§1-5 应力集中一、在一定的应力作用下，工件所能承受的循环数取决于表面条件，表面越光滑，其寿命越长。
二、角焊接头的应力峰值发生在焊缝端点。
三、S P=K t S net S P-应力峰值；K t-应力集中系数；S net-净面积上的平均应力。

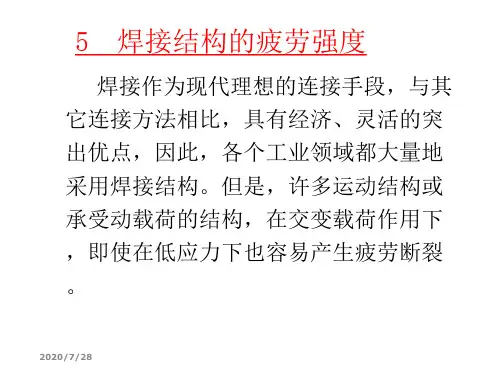

焊接结构疲劳强度焊接是一种常见的金属连接方法，但焊接接头在使用过程中容易受到疲劳破坏。
焊接结构的疲劳强度是指焊接接头在受到交变载荷作用下能够承受的最大循环载荷次数。
疲劳强度的评估对于焊接结构的设计和使用至关重要。
本文将介绍焊接结构的疲劳破坏机制、影响疲劳强度的因素以及提高焊接接头疲劳强度的方法。
焊接结构的疲劳破坏机制主要包括以下几种：1.脆性断裂：焊接接头容易出现脆性断裂，主要是由于焊接过程中，焊缝和周边热影响区的组织发生变化，使其变得脆性，降低了焊接接头的疲劳强度。
2.裂纹扩展：焊接接头中存在的焊接缺陷（如气孔、夹杂等）是裂纹扩展的起始点。
在交替加载下，焊接接头中的裂纹会逐渐扩展，最终导致疲劳破坏。
影响焊接结构疲劳强度的因素主要包括以下几个方面：1.焊接材料选择：焊接材料的强度和塑性对焊接接头的疲劳强度有着重要影响。
通常情况下，焊接接头的强度应大于被焊接材料的强度，以保证焊接接头的疲劳寿命。
2.焊接工艺参数：焊接过程中的工艺参数（如焊接电流、焊接速度等）会对焊接接头的组织结构和性能产生影响，进而影响焊接接头的疲劳强度。
3.焊接接头形状和几何尺寸：焊接接头的形状和几何尺寸也会影响其疲劳强度。
一般来说，焊接接头的强度随着接头厚度的增加而增加，但是当厚度过大时，会导致应力集中，从而降低疲劳强度。
提高焊接接头疲劳强度的方法主要包括以下几个方面：1.选择合适的焊接方法：不同的焊接方法对焊接接头的疲劳强度有着重要影响。
例如，自动化焊接方法相对于手工焊接方法具有更高的焊接质量和疲劳强度。
2.进行焊接前的准备工作：在焊接前，需要对焊接接头进行彻底的清洁和表面处理，以减少焊接缺陷的产生。
3.优化焊接工艺参数：通过调整焊接的工艺参数，可以改善焊接接头的疲劳强度。
例如，适当增大焊接电流和焊接速度，可以减少焊缝内的局部熔化区，从而提高焊接接头的强度。
4.对焊接接头进行后处理：通过对焊接接头进行热处理或应力释放，可以改善焊接接头的组织结构和性能，提高其疲劳强度。
焊接结构疲劳强度相关知识焊接结构的疲劳强度是指在循环载荷作用下，焊接接头在无限次载荷循环中不会发生破坏的能力。
焊接结构的疲劳强度是较为复杂和重要的一种力学性能，对于确保焊接接头在长期使用中不发生破坏具有重要意义。
下面将介绍与焊接结构疲劳强度相关的各方面知识。
焊接接头的疲劳破坏模式主要有断裂疲劳和表面疲劳。
断裂疲劳是指焊接接头在循环载荷作用下，由于应力集中和裂纹发展所致的破坏。
表面疲劳是指焊接接头表面由于循环载荷的作用而出现的镀层剥落、锈蚀和微小裂纹等破坏形式。
为了保证焊接结构的疲劳强度，需要对焊接接头的设计、工艺、材料选择和检测等方面进行综合考虑。
焊缝设计对焊接结构的疲劳强度具有重要影响。
焊接接头的几何形状和尺寸对疲劳强度的影响很大。
一般来说，焊缝的几何形状应尽量避免应力集中，并应尽量减小焊缝尺寸和长度，以提高疲劳强度。
此外，焊缝的连续性和密度也对疲劳强度具有影响，焊缝的连续性和密度越高，疲劳强度越好。
焊接工艺对焊接结构的疲劳强度具有重要影响。
焊接工艺参数的选择和控制可以影响焊缝的质量和性能，从而影响焊接结构的疲劳强度。
焊接工艺参数主要包括焊接电流、焊接电压、焊接速度、焊接时间和焊接温度等。
合理选择和控制这些参数可以避免焊接接头出现瑕疵和裂纹等缺陷，提高焊接接头的疲劳强度。
焊接材料对焊接结构的疲劳强度具有重要影响。
焊接材料的物理、化学和力学性能会直接影响焊接接头的性能和疲劳强度。
焊接材料应具有良好的疲劳性能，具有较高的强度和韧性，并且能够适应焊接过程中的热变形和应力集中等问题。
一般来说，焊接材料应与母材具有相似的力学性能，以提高焊接接头的疲劳强度。
焊接接头的疲劳检测对焊接结构的疲劳强度评估和维护具有重要意义。
常用的焊接接头疲劳检测方法包括传统的力学性能试验和现代的无损检测技术。
力学性能试验主要通过加载焊接接头并测量其应力应变关系来评估其疲劳强度，但这种方法需要实际加载焊接接头，成本较高。
无损检测技术主要包括超声波检测、磁粉检测、涡流检测和X射线检测等，可以通过对焊接接头进行非破坏性检测来评估其疲劳强度。

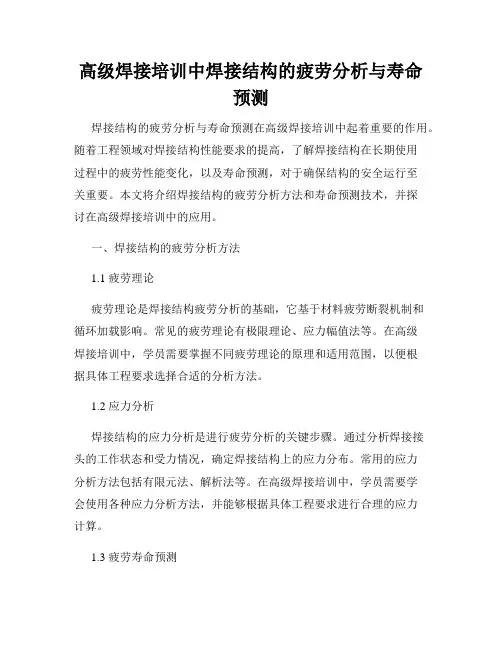

高级焊接培训中焊接结构的疲劳分析与寿命预测焊接结构的疲劳分析与寿命预测在高级焊接培训中起着重要的作用。
随着工程领域对焊接结构性能要求的提高，了解焊接结构在长期使用过程中的疲劳性能变化，以及寿命预测，对于确保结构的安全运行至关重要。
本文将介绍焊接结构的疲劳分析方法和寿命预测技术，并探讨在高级焊接培训中的应用。
一、焊接结构的疲劳分析方法1.1 疲劳理论疲劳理论是焊接结构疲劳分析的基础，它基于材料疲劳断裂机制和循环加载影响。
常见的疲劳理论有极限理论、应力幅值法等。
在高级焊接培训中，学员需要掌握不同疲劳理论的原理和适用范围，以便根据具体工程要求选择合适的分析方法。
1.2 应力分析焊接结构的应力分析是进行疲劳分析的关键步骤。
通过分析焊接接头的工作状态和受力情况，确定焊接结构上的应力分布。
常用的应力分析方法包括有限元法、解析法等。
在高级焊接培训中，学员需要学会使用各种应力分析方法，并能够根据具体工程要求进行合理的应力计算。
1.3 疲劳寿命预测根据疲劳曲线和应力应变分析结果，可以进行焊接结构的疲劳寿命预测。
通过确定焊接结构的应力水平和加载次数，结合材料的疲劳性能曲线，预测焊接结构在特定工况下的寿命。
高级焊接培训中，学员需要熟悉寿命预测的方法和步骤，并能够针对具体案例进行合理的寿命预测。
二、焊接结构疲劳分析与寿命预测的应用案例2.1 航空航天领域在航空航天领域，焊接结构的疲劳分析与寿命预测是确保航天器长期飞行安全的关键。
通过分析焊接结构处于复杂空间环境下所受到的应力，进行疲劳寿命预测，可帮助工程师合理选用焊接工艺和材料，确保航天器在极端工况下的可靠性。
2.2 桥梁工程领域焊接结构在大型桥梁工程中广泛应用，对焊接结构的疲劳性能分析与寿命预测要求较高。
通过对桥梁焊接接头进行应力分析和疲劳寿命预测，工程师可以提前检测出可能的疲劳破坏点，并采取相应的加固和修复措施，保证桥梁的安全运行。
三、高级焊接培训中疲劳分析与寿命预测的教学方法在高级焊接培训中，为了提高学员的实践能力和问题解决能力，可以采取以下教学方法：3.1 理论讲解结合实例分析通过讲解焊接结构的疲劳分析理论，结合实际工程案例，让学员深入理解疲劳分析的原理和方法，并能够根据具体案例进行分析。
