三相费控智能电能表说明书(无线远程)

DTZY9668C-Z型三相费控智能电能表使用说明书（GW-V18.1-698）一、概述DTZY9668C-Z型三相费控智能电能表是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。

该表具有电能计量、需量测量、显示、校时、冻结、负荷记录、电能表运行参数的测量及监测、停电抄表、数据存储、远程费控、时钟、时段及费率等功能，满足电力部门及时有效地对用户进行现代化科学管理的需求。

符号DL/T 698.45-2017电能信息采集与管理系统-面向对象的数据交换协议。

二、主要规格产品型号名称电压规格电流规格DTZY9668C-Z三相四线费控智能电能表3×220/380V3×1.5(6)A3×5(60)A3×10(100)A 3×57.7/100V3×1.5(6)A3×0.3(1.2)A三、主要性能3.1基本误差符合GB/T17215.301-2007《多功能电能表特殊要求》中对误差的要求。

3.2电气参数：3.2.1电压范围规定的工作范围0.9Un～1.1Un扩展的工作范围0.8Un～1.15Un极限工作范围0.0Un～1.15Un3.2.2标准参比频率：参比频率的标准值为50Hz。

3.2.3功耗：3.2.3.1电压线路功耗a)在三相施加参比电流和参比电压、参比频率条件下，电能表处于非通信状态，背光关闭，每一电压线路的有功功率和视在功率消耗不大于1.5W、6VA。

b)电能表在通信状态下，电压线路的有功功率不大于8W。

3.2.3.2电流线路功耗电能表在参比电流和参比频率下，当参比电流小于10A时每一电流线路的视在功率消耗不超过0.2VA，当参比电流大于或等于10A时每一电流线路的视在功率消耗不超过0.4VA。

3.2.4时钟准确度：≤0.5s/d(23℃±2℃)，具有时钟温度补偿功能。

三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。

电压矢量U 随相角φ改变方向。

电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。

图：电能测量四象限定义 3.1.2 电能计量功能电表可计量如下电能资料：分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。

所有电能资料均可存储当前及最近12 个月的数据，显示当前及上月、上上月的资料。

其中：四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功 1 和组合无功 2 的计算、记录、显示。

（注：循环显示组合无功 1 和组合无功2，但可按显和采集四象限无功量）。

分相正、反向有功无功电能，对三相四线来讲，是指A、B、C 三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC 相各相的正、反向有功无功电Ù三相四线费控智能电能表使用说明书- 8 - 能。

三相费控智能电能表DT(S)ZY71/DTZY71-Z/ DT(S)ZY71-G DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1 概述1.1 产品介绍DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表系列产品适用于三相有功、无功电能计量。

我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。

各项技术指标符合《GB/T 17215.321-2021》、《GB/T 17215.323-2008》、《GB/T 17215.211-2021》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DLT 698.45-2017》、Q/GDW10354-2020、Q/GDW10356-2020等国家标准以及行业标准。

DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。

具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。

可广泛应用于电力行业的电能测量及用电自动化管理领域。

1.2 工作原理电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。

2 规格3 技术指标3.1 功率消耗（参比条件下）每相电压回路：≤1.5W、6VA；每相电流回路：基本电流（小于10A）≤0.2VA，基本电流（大于10A）≤ 0.4VA。

以下是三相四线远程费控电能表的说明书：
1. 产品概述
三相四线远程费控电能表是一种智能化的电表，具有远程费控功能，可以通过网络远程读取电表数据，实现远程计费、远程管理等功能。

该电能表具有多种功能和特点，如高精度测量、多种通讯方式、远程费控等。

2. 产品特点
-高精度测量：该电能表采用高精度的测量元件，能够实现高精度的测量和显示。

-多种通讯方式：该电能表支持多种通讯方式，如RS485、MODBUS、TCP/IP等，方便用户进行数据传输和远程管理。

-远程费控：该电能表具有远程费控功能，用户可以通过网络远程读取电表数据，实现远程计费、远程管理等功能。

-多种功能：该电能表还具有多种功能，如电压、电流、功率、功率因数等测量和显示功能，以及过载、过压、欠压等保护功能。

3. 安装和接线
三相四线远程费控电能表的安装和接线需要按照说明书要求进行，一般包括以下步骤：
-安装电能表：根据说明书要求，选择合适的安装位置，安装电能表。

-接线：将电能表的接线端子按照说明书要求进行接线。

-调试：完成接线后，进行调试，检查电能表是否正常工作。

4. 注意事项
-在安装和接线过程中，需要注意安全，避免电击和短路等危险。

-在使用该电能表进行实验时，需要进行充分的培训和学习，熟悉实验方法和注意事项。

-在使用该电能表进行远程费控时，需要进行充分的培训和学习，熟悉远程费控的操作方法和注意事项。

以上是三相四线远程费控电能表的说明书。

在使用该电能表时，需要严格按照说明书要求进行操作，确保安全可靠，并进行必要的培训和学习，熟悉实验方法和注意事项。

三相费控智能电能表说明书名称：三相费控智能电能表系列：智能电能表型号：DTZY1122-Z一、产品概述:三相费控智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有国际先进水平的仪表。

电能表由测量单元、数据处理单元、通信单元、ESAM模块等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互、负载控制等功能的电能表。

二、功能简述：z电能表内置具有温度补偿功能的硬件时钟，具有日历、计时和闰年自动切换，节假日和公休日特殊费率时段功能。

z可计量正、反向、组合有功总、尖、峰、平、谷电能，组合有功电能计量模式可根据有功组合方式特征字任意设置。

z记录有功正、反向的总、尖、峰、平、谷最大需量及其发生时间。

记录并存储12个结算周期最大需量及其发生时间。

z具有定时冻结、定时冻结、约定冻结、日冻结、周期冻结功能。

z电能表内配套有专用的作为安全认证接口和安全数据存储单元的ESAM模块。

z远程费控智能电能表是通过网络等虚拟介质远程实现费控功能的电能表。

z本地费控电能表是通过CPU卡固态介质在本地实现费控功能的电能表。

z实时测量监测：记录、显示当前电能表的总及分相电压、电流、功率、功率因数等运行参数，当电网或电表发生异常时,以事件方式进行记录。

z负荷记录的内容可以从电压、电流、频率；有、无功功率；功率因数；有、无功总电能；四象限无功总电能；当前需量这六类数据中任意组合选择。

三、技术参数：z电气参数正常工作电压 0.8Un～1.1Un极限工作电压 0.70Un～1.15Un电压线路功耗≤1.5W、6V A电流线路功耗≤0.4V A时钟电池电压 3.6V DC停电显示电池电压 6.0V DC起动电流有功0.001In(0.5S)， 0.002In(1级互感式)，0.004 In（1级直通式）无功 0.003In (2级互感式)，0.005 In (2级直通式)z技术参数准确度等级有功0.5S级，1级；无功2级额定频率 50Hz时钟准确度(日误差) ≤0.5S/d (23℃)电池容量≥1200mAh停电后数据保存时间≥10年(新电池)费率数 4时段数 14（可设置）计度范围0～999999.99kWh,0～999999.99kvarh 显示固定界面液晶显示屏通讯波特率RS485通信接口:1200～9600 bps（缺省：2400bps）电力载波通信接口：1200～9600 bps（缺省：2400bps）红外通信接口：1200bps潜动具有防潜动逻辑设计外型尺寸290mm×170mm×85 mm重量≤3.0kgz气候条件安装方式 户内式 户外式 规定的工作范围 -10°C ∼45°C -25°C ∼60°C极限工作范围 -25°C ∼60°C -40°C ∼70°C 储存和运输极限范围 -25°C ∼70°C -40°C ∼70°C。

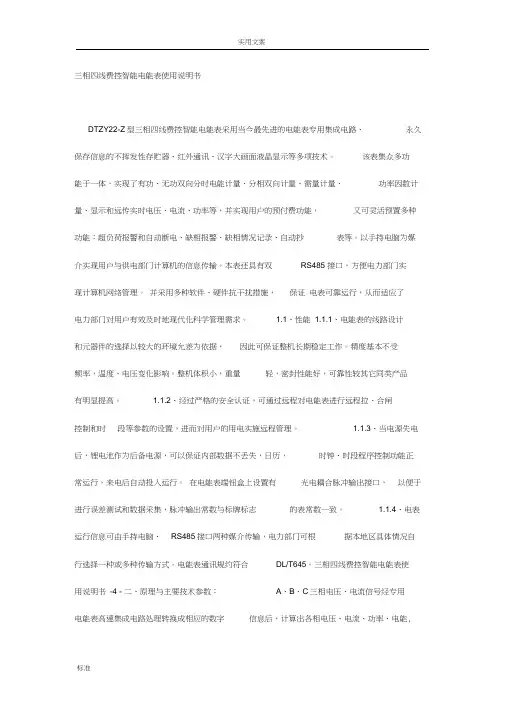

三相四线费控智能电能表使用说明书DTZY22-Z型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书-4 - 二、原理与主要技术参数：A、B、C三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能,CPU中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

使用说明书目录1 综合介绍11.1概述1 1.2工作原理简述1 1.3技术参数22 基本功能22.1电能计量2 2.2最大需量测量2 2.3时钟、时段及费率功能2 2.4测量及监测2 2.5事件记录3 2.6负荷曲线3 2.7数据冻结3 2.8电压统计3 2.9谐波分析3 2.10通讯4 2.11停电抄表4 2.12LED指示、脉冲信号输出4 2.13多功能测试接口4 2.14电表休眠4 2.15报警输出接口4 2.16电源供电方式43 液晶显示说明53.1显示界面错误!未定义书签。

3.2显示状态53.3显示按键操作说明64 安装与接线错误!未定义书签。

4.1外观尺寸错误!未定义书签。

4.2端子接线图错误!未定义书签。

5 其它使用说明错误!未定义书签。

5.1电表编程6 5.2停电抄表电池6 5.3电表检验66 注意事项错误!未定义书签。

1 综合介绍1.1 概述电能表是以MCU+计量芯片技术为基础，采用当今最新集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T15284-2002《多费率电能表特殊要求》、DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、Q/GDW354-2009《智能电能表功能规范》、Q/GDW356-2009《三相智能电能表型式规范》等设计制造。

它集计量、监控、报警、显示、谐波测量、冻结、通讯功能于一身，能计量组合有功、正反向有功、组合无功1、组合无功2、四象限无功总电量及分时电量；能计量正反向有功、组合无功1、组合无功2、四象限无功总最大需量及分时最大需量，以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、总功率因数和频率等；能检测并记录各相失压、失流、断相、反向、过载、过流、过压、欠压、断流、逆相序等事件；能检测备用电池电压和监测负荷情况；能实现远程和红外抄表。
