化学工艺流程图

化工生产工艺流程图、单位制在化学工程问题中，常常碰到一些很复杂的生产过程。

例如氨碱法制纯碱，从饱和食盐水氨化、碳酸化开始，经过过滤、煅烧、洗涤，滤液经蒸氨解吸、循环使用等一系列过程。

当描述这样一个复杂过程时，必须用简便的方法来组织给定的技术资料，列出已知和未知的条件，最好的方法是将该过程描绘一成个流程图。

化学工业中使用的流程图，一般有表示产品流向的工艺流程图和工厂建设中实际使用的施工流程图。

后者根据施工的要求，尚可细分为配管图、仪表自控图、电工配线图、公用工程流程图等。

工艺流程（又称生产流程或工业流程）图，是指从原料开始到最终产品所经过的生产步骤，把各步骤所用的设备，按其几何形状以一定的比例画出，设备之间按其相对位置及其相互关系衔接起来，象这样一种表示整个生产过程全貌的图就称为生产工艺流程图，简称生产流程。

生产工艺流程反映出工厂或车间的实际情况，即把设计的各个主要设备以及同时计算出的物料平衡、热量平衡一起写在流程图上。

但在教科书中的生产流程则多为原则的示意流程。

生产工艺示意流程，它只是定性的描绘出由原料变化为成品所经过的化工过程及设备的主要路线，其设备只按大致的几何形状画出，甚至用方框图表示也可，设备之间的相对位置也不要求准确。

用方框图进行各种衡算，既简单、显目，也很方便。

如本章前几节就多次用过。

工艺流程图中所表示的主要设备包括反应器、塔器、热交换器、加热炉、过滤机、离心分离机、干燥器、压缩机、泵等单元操作使用的全部与罐类。

这些设备的几何形状，在化学工业界已被公认为标准的主要设备符号，将在以后的课程中逐步介绍。

工艺流程图的实例，可参见课本p280图9-25。

关于单位制，本课程一律采用国际单位制，即SI制。

在本书中出现其它单位制的时候，将给出其与SI制的换算关系。

在例题或习题中如果碰到，则应将其换算成SI制。

否则，因单位制不统一而造成计算的结果与准确值相差甚远。

（4）“粗硼酸”中的主要杂质是________（填名称）。
（5）以硼酸为原料可制得硼氢化钠（NaBH4），它是有机合成中的重要还原剂，其电子式为_______。
（6）单质硼可用于生成具有优良抗冲击性能硼钢。以硼酸和金属镁为原料可制备单质硼，用化学方程式表示制备过程___________。
（2014全国1卷）磷矿石主要以磷酸钙[Ca3(PO4)2·H2O]和磷灰石[Ca5F(PO4)3、Ca5(OH)(PO4)3]等形式存在。图(a)为目前国际上磷矿石利用的大致情况，其中湿法磷酸是指磷矿石用过量硫酸分解制备磷酸。图(b)是热法磷酸生产过程中由磷灰石制单质磷的流程。
A．用混凝法获取淡水B．提高部分产品的质量
C．优化提取气吹出法”从浓海水中提取Br2，并用纯碱吸收。碱吸收的主要反应是
Br2＋Na2CO3＋H2O NaBrO3＋NaBr＋NaHCO3，吸收1mol Br2时，转移电子为
mol。
（3）海水提取镁的工艺流程如下图
（2）氢化釜A中反应的化学方程式为
进入氧化塔C的反应混合液中的主要溶质为
（3）萃取塔D中的萃取剂是，选择其作萃取剂的原因是
（4）工作液再生装置F中要除净残留的H2O2，原因是
（5）（5）双氧水浓度可在酸性条件下用KmnO4溶液测定，该反应的离子方程式为
一种双氧水的质量分数为27.5%（密度为1.10g·cm-3），其浓度为mol·L−1.
浓海水的主要成分如下：
该工艺过程中，脱硫阶段主要反应的离子方程式为，
产品2的化学式为，1L浓海水最多可得到产品2的质量为g。
（4）采用石墨阳极、不锈钢阴极电解熔融氯化镁，发生反应的化学方程式为
，
电解时，若有少量水存在会造成产品镁的消耗，写出有关反应的化学方程式

16
3.2 工艺方块图
3.2.4 工艺方块图识读 识读的步骤是： 1）了解原料、产品的名称或其来源、去向。 2）按工艺流程次序，了解从原料到最终产品 所经过的生产步骤。 3）大致了解各生产步骤（或设备、装置）的 主要作用。
17
3.2 工艺方块图
2
3.1 概 述
化工生产过程步骤： 1）原料预处理：依据化学反应要求对原料进行处理，
多为物理过程。（固体原料破碎、磨细和筛分） 2）化学加工 3）产物后处理：蒸馏、吸收、萃取、结晶等
由上述所见，化工生产可视为由物理过程和化学过 程两类过程组成。考虑到被加工物料的不同形态、 过程原理和采用方法的差异，可将物理过程进一步 细分为一系列的遵循不同物理定律，具有某种功用 的基本操作过程，称之为化工单元操作。
填料塔
V 04 08 A 真空受槽
(b)管道交叉
板式塔
喷洒塔
设用备粗序实号线来绘制主 相要同物设备料的的序工号艺流程
线，用箭头标明物
料的流向，并在流 浮头式列
管换热器
套管式换热器
釜式换热器
设程备名线称的起始和终了 位置注明物料的名
称、来源或去向12。
3.2 工艺方块图
3.2.3 工艺方块图的绘制
工艺方块图绘制的步骤 1）根据原料转化为产品的顺序，自左向右、从上到下用细 实线绘出反映单元操作、反应过程或车间、设备的矩形， 次要车间或设备按需要可以忽略。要保持它们的相对大小， 同时各矩形间应保持适当的位置，以便布置工艺流程线。 2）用带箭头的细实线在各矩形间绘出物料的工艺流程线， 箭头的指向要和物料的流向一致，并在起始和终了处用文 字注明物料的名称或物料的来源、去向。 3）若两条工艺流程线在图上相交而实际并不相交应在相交 处将其中一条线断开绘出。 4）流程线可加注必要的文字说明，如原料来源，产品、中 间产物、废物去向等。

酸生产工艺流程图一二三步骤分别是沸腾炉、接触室、吸收塔，反应方程式如下：沸腾炉：4FeS2+11O2====2Fe2O3+8SO2接触室：2SO2+O2===2SO3吸收塔：SO3+H2O===H2SO4生产硫酸的原料有硫黄、硫铁矿、有色金属冶炼烟气、石膏、硫化氢、二氧化硫和废硫酸等。

硫黄、硫铁矿和冶炼烟气是三种主要原料。

1.燃烧硫或高温处理黄铁矿，制取二氧化硫S+O2=（点燃）SO2 4FeS2+11O2=（高温）8SO2+2Fe2O3H2SO4工业制作装置2.接触氧化为三氧化硫2SO2+O2=(△，V2O5)2SO3（该反应为可逆反应）3.用98.3%硫酸吸收SO3+H2SO4=H2S2O7（焦硫酸）4.加水H2S2O7+H2O=2H2SO41)SO2+2NH3^H20==(NH4)2SO3(NH4)2SO3+H2SO4==(NH4)2SO4+H2O+SO22)Na2SO3+SO2+H2O==2Na(HSO3)3)SO2+2NaOH==Na2SO3+H2OCa(OH)2+Na2SO3==CaSO3+2NAOH2CaSO3+O2==2CaSO4工业上制硫酸，先将硫磺或黄铁矿（FeS2）煅烧，生成SO2，再将SO2在接触室中以V2O5作催化剂用氧气氧化，得到SO3，再用在吸收塔中用98%的硫酸吸收SO3生成发烟硫酸。

得到的发烟硫酸用水稀释可以得到不同浓度的硫酸。

硫酸工业已有200多年的历史。

早期的硫酸生产采用硝化法，此法按主体设备的演变又有铅室法和塔式法之分。

19世纪后期，接触法获得工业应用，目前已成为生产硫酸的主要方法。

早期的硫酸生产15世纪后半叶，B.瓦伦丁在其著作中,先后提到将绿矾与砂共热,以及将硫磺与硝石混合物焚燃的两种制取硫酸的方法。

约1740年，英国人J.沃德首先使用玻璃器皿从事硫酸生产，器皿的容积达300l。

在器皿中间歇地焚燃硫磺和硝石的混合物，产生的二氧化硫和氮氧化物与氧、水反应生成硫酸，此即硝化法制硫酸的先导。

阅读物料流程图和管道仪表流程图： 1、甲醇三塔精馏PFD和PID 2、课本32-33页中的PL精制PID
PID是设备布置图和管道布置图的设计依据，也是其他专业的设计依据， 并可供施工安装、生产操作时参考。
15
（二）设备的画法与标注
1. 图形
（1）用细实线按规定图例（35-39页）或 设备外部形状和内部构件特征画出设备 示意图，画出全部管口。 标注设备位号、名称和管口符号。
公称直径是管子的名义直径，以DN表示。它是与内径相近的整数。
凡是同一公称直径的管子，外径必定相同，而内径则因壁厚不同而异。 如： DN50：φ 57×3.5，φ 57×4
DN100：φ 108×4，φ 108×6
公称压力 MPa：1.0, 1.6, 2.0, 2.5, 4.0, 6.4, 10.0, 16…
同一主项内的两 张图纸之间管道 的接续符号：
两主项之间管道 接续标记：
2. 管道标注
管道标注由由四部分组成：管道号（也称管段号）、公称 直径、管道等级和隔热或隔音。
例：
PG 0601-50 B2A-H
管 物料代号 段 主项代号 号 管道顺序号
公称直径
隔热或隔音代号
管道材质代号
管
同一管道等级顺序号 道
或称为为A、B、C、D、E、F、G版。
12
管道仪表流程图PID的内容
符合HG20519-2009《化工工艺设计施工图内容和深度统一规定》 图形：设备示意图、管道流程线、管件、阀门、仪表控制点符号； 标注：设备位号与名称、管段编号、控制点代号，必要的尺寸，例如 有位差要求的，应标注限位尺寸；例如高位槽、液封等； 标题栏：图名、图号、设计阶段、设计单位等。
反应气体通 过固定的催 化剂床层

①氧化焙烧：是在氧化气氛中和低于焙烧物料熔点的温度下进行的焙烧过程。 目的：使物料中的全部或部分硫化物脱硫转变为氧化物。 例：铅、锌的熔炼，便先要将铅、锌的硫化物变成氧化物后，再还原成金属。
②还原焙烧：指在低于炉料熔点和还原气氛条件下，使矿石中的金属氧化物转变为相应 低价金属氧化物或金属的焙烧过程。 该焙烧过程中，一般要在矿石中附加细小的炭粒作还原剂。 还原焙烧目前主要用于处理难选的铁、锰、镍、铜、锡、锑等矿物原料。
产物 ②控制反应速率 ③控制反应物转化率和产品产率 ④控制环境温度 ⑤抑制（促进）离子 的水解 ⑥降低生产成本酸浸时酸过量的目的：为了提高矿石中某金属元素的浸取率；抑制**离 子的水解等。对有多种反应物的体系，增大便宜、易得的反应物的浓度目的是：提高其他物质 的利用率，使反应充分进行；降低生产成本等。如：增大浓度可以加快反应速率，使平衡发生 移动等。（应结合具体问题进行具体分析）。（2）控制加料的方法：逆向接触、加料顺序、缓 慢加料、间歇性加料等。
（2023·全国甲卷第26题）BaTiO3是一种压电材料。以BaSO4为原料，采用下 列路线可制备粉状BaTiO3。
回答下列问题：（1）“焙烧”步骤中碳粉的主要作用是_______。（2）“焙烧”后固体产物 有BaCl2、易溶于水的BaS和微溶于水的CaS。
“浸取”时主要反应的离子方程式为_______。 （1）“焙烧”步骤中，BaSO4与过量的碳粉及过量的氯化钙在高温下焙烧得到CO、BaCl2、BaS 和CaS，BaSO4被还原为BaS，因此，碳粉的主要作用是做还原剂，将BaSO4还原。（2）S2-易发生 水解生成HS-，
4.研磨：增大固体样品与溶液的接触面积，加快反应（浸取）速率或使反应更充分。
真题思演维练模型和方法模型

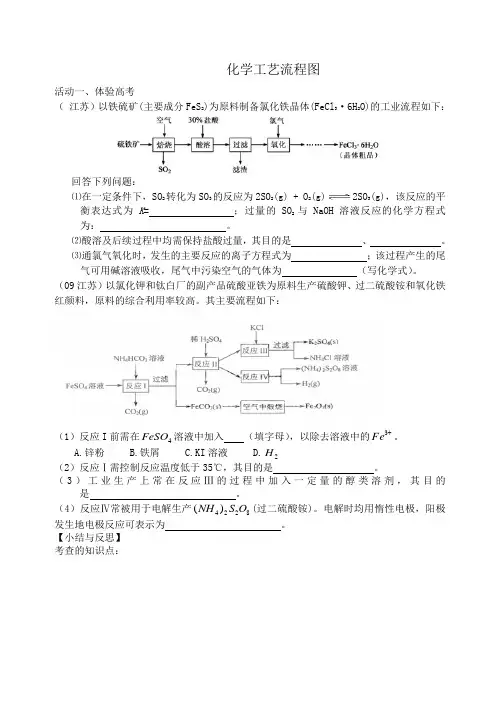

化学工艺流程图活动一、体验高考（ 江苏）以铁硫矿(主要成分FeS 2)为原料制备氯化铁晶体(FeCl 3·6H 2O)的工业流程如下：回答下列问题：⑴在一定条件下，SO 2转化为SO 3的反应为2SO 2(g) + O 2(g)2SO 3(g)，该反应的平衡表达式为K = ；过量的SO 2与NaOH 溶液反应的化学方程式为： 。

⑵酸溶及后续过程中均需保持盐酸过量，其目的是 、 。

⑶通氯气氧化时，发生的主要反应的离子方程式为 ；该过程产生的尾气可用碱溶液吸收，尾气中污染空气的气体为 （写化学式）。

（09江苏）以氯化钾和钛白厂的副产品硫酸亚铁为原料生产硫酸钾、过二硫酸铵和氧化铁红颜料，原料的综合利用率较高。

其主要流程如下：（1）反应I 前需在4FeSO 溶液中加入 （填字母），以除去溶液中的 3Fe 。

A.锌粉B.铁屑C.KI 溶液D.2H（2）反应Ⅰ需控制反应温度低于35℃，其目的是 。

（3）工业生产上常在反应Ⅲ的过程中加入一定量的醇类溶剂，其目的是 。

（4）反应Ⅳ常被用于电解生产4228()NH S O (过二硫酸铵)。

电解时均用惰性电极，阳极发生地电极反应可表示为 。

【小结与反思】考查的知识点：活动二、随堂反馈1、与化学用语结合考查例1、锌锰废电池可回收锌、锰元素生产出口饲料级硫酸锌及碳酸锰，工艺流程分为预处理、硫酸锌生产线、碳酸锰生产线三大部分，其中生产工业级碳酸锰工艺如下：试回答下列问题(1)硫酸锌水溶液显酸性，用离子方程式说明：。

(2) 写出Zn(OH)2的电离方程式。

(3)50—55℃向MnSO4的母液中加入足量NH4HCO3，反应的化学方程式为：。

(4) 原料锰粉粗品中主要成分为MnO2和碳，焙烧时碳被MnO2氧化为一氧化碳，该反应的化学方程式为： .2、与化学反应原理结合考查例2、从含银、锌、金和铂的金属铜废料中提取金、银、铂的一种工艺如下：（王水：浓硝酸与浓盐酸的混合物）氨水根据以上工艺回答下列问题：（1）电解时，以铜金属废料为阳极，纯铜为阴极，CuSO4溶液为电解液，写出阳极电极反应方程式______ _____ _____。

化学工艺流程1. Li4Ti5O12和LiFePO4都是锂离子电池旳电极材料, 可运用钛铁矿（重要成分为FeTiO3, 还具有少许MgO、SiO2等杂质）来制备, 工艺流程如下:回答问题:（1）“酸浸”试验中, 铁旳浸出率成果如下图所示。

由图可知, 当铁旳净出率为70%时, 所采用旳试验条件为___________________。

（2）“酸浸”后, 钛重要以TiOCl42－形式存在, 写出对应反应旳离子方程式__________________。

（3）TiO2·xH2O沉淀与双氧水、氨水反应40min所得试验成果如下30 35 40 45 50表所示:温度/℃TiO2·xH2O转化率% 92 95 97 93 88分析40℃时TiO2·x H2O转化率最高旳原因__________________。

（4）Li2Ti5O15中Ti旳化合价为+4, 其中过氧键旳数目为__________________。

（5）若“滤液②”中c(Mg2+)=0.02 mol/L, 加入双氧水和磷酸（设溶液体积增长1倍）, 使Fe3+恰好沉淀完全即溶液中c(Fe3+)=1×10-5 mol/L, 此时与否有Mg3(PO4)2沉淀生成？___________（列式计算）。

FePO4、Mg3(PO4)2旳Ksp分别为1.3×10-22.1.0×10-24。

（6）写出“高温煅烧②”中由FePO4制备LiFePO4旳化学方程式。

【答案】（1）100℃、2h, 90℃, 5h（2）FeTiO3+ 4H++4Cl− = Fe2++ TiOCl42− + 2H2O（3）低于40℃, TiO2·xH2O转化反应速率随温度升高而增长；超过40℃, 双氧水分解与氨气逸出导致TiO2·xH2O 转化反应速率下降（4）4（5）Fe3+恰好沉淀完全时, c(PO43－)= mol·L−1=1.3×10-17 mol·L−1, c3(Mg2+)×c2(PO43-)＝(0.01)3×(1.3×10-17)2=1.7×10-40＜Ksp [Mg3(PO4)2], 因此不会生成Mg3(PO4)2沉淀。

表7-3 1992） 常见阀门、管件图例（HG/T20519.32名 称 图 例 名 称 图 例
截止阀 闸 阀 球 阀 旋塞阀
同心异径管 管端盲板 管端法兰 法兰连接
碟 阀 止回阀 节流阀 角式截止阀
螺纹管帽 管 视 帽 镜
节目录
主菜单
阀门等管件的画法与标注
阀门 异径管 三通 四通 弯头 管件 连通、调节流量 改变管道直径 分流、改变流动方向 改变流动方向 连接两管段
图例 粗实线 0.9～1.2 mm 中粗线 0.5～0.7 mm 名称 电伴热 管道 夹套管 图例
管道隔 细实线 0.15～0.3 mm 热层
电动信号线
气动信号线
翅片管
柔性管 同心异 径管 喷淋管
节目录 主菜单
原有管线 伴热（冷）管道
管线宽度与其相接 的新管线宽度相同
3.4 带控制点的工艺流程图
管道流程线要用水平和垂直线表示，注意避免穿过设备或 使管道交叉，在不可避免时，则将其中一管道断开一段，管 道转弯处一般画成直角。
节目录
主菜单
管段序号 工段号
物料代号 ～
公称直径
管道公称压力等级 同类管道顺序号
～
PG 13 10—300 L1A—H
隔热或隔声代号 管道材料代号
公称压力等级代号(HG20519.38－92)见P163 表8-5 单位MPa 代号 L M N P P范围 ≤1.0 ＞1.0 ＞1.6 ＞2.5 ≤ １.6 ≤ 2.5 ≤ 4.0
管段序号 工段号
物料代号
～
工段号按工程规 定填写，采用两 位数字，从01开 始，至99为止
管道外径 管道壁厚 管道材料代号
～
节目录
VE 04 01—32×3.5 B

某石油化工厂总流程图
某石油化工厂物料平衡图
二、工艺原则流程图
也称物料流程图，是在总工艺流程的基础上， 分别表示各车间内部工艺物料流程。
一般是以装置为单位，以图形与表格综合 的表达形式，反映工艺设计计算中的物料衡 算与热量衡算等的图样。它是全厂总工艺流 程图或物料平衡图的基础上，对某一具体装 置生产过程的进一步展示。它既可用作提供 审查的资料，又可作为进一步设计的依据， 还可供生产操作时参考。
总工艺流程图
工艺原则流程图（方案流程图）
工艺管道仪表流程图(PID)
一、总工艺流程图
也称物料平衡图，它是在设计或开发方 案时，为总说明部分进行可行性论证时提 供的图样，用于表示全厂各生产装置之间 主要的流程路线及物料衡算的结果。
图中各车间（工段）用细实线画成长方框 来表示，流程线中的主要物料用粗实线表 示，流程方向用箭头画在流程线上，图上 还需注明车间名称、原料及半成品的名称、 平衡数据和来源去向等。
5.安全生产、试车、开停车和事故处理在图上 需要说明的事项，包括工艺系统对自控、管 道等有关专业的设计要求和关键设计尺寸。
通过工艺管道及仪表流程图可以了解：
（1）设备的数量、名称和位号。 （2）主要物料的工艺流程。 （3）其他物料的工艺流程。 （4）通过对阀门及控制点分析，了解生产过程
的控制情况。
TI 3101A
开工柴油来
VI7D3101
LI
3102
开工蜡油来 VI6D3101
开 工 线 自 E-3114 VI5D3101
VI8D3101
开工油外甩
VI4D3101
原 料 油 去定的图形符号和文字代号，详细表示所 需的全部管道、阀门、主要管件（包括临时 管道、阀门和管件）、公用工程站和隔热等， 并进行编号和标注。

P204
E204
VN1E204
VI2E204 VI1E204
氮气 出装置
至D104 出装置
去C401 去C401底
C203
TI 2060
P203
A202
TI 2046
E203
FIC 2010
循环冷水
VN1E203
设计 绘图
DR1010
VI3E203 VI1E203 VI2E203
不合格油线 重石脑油 短循环
AI AIC AIA AIS AR ARC ARA ARS AC ACT
密度
DI DIC DIA DIS DR DRC DRA DRS DC DCT
粘度
VI VIC VIA VIS VR VRC VRA VRS VC VCT
流量检测仪表和检出元件的图形符号（摘自HGJ 7-87）
序号 名称
图形符号 备注 序号 名称
符号包括图形符号和字母代号，它们组合 起来表示工业仪表所处理的被测变量和功能， 或表示仪表、设备、元件、管线的名称。
图形符号 字母代号 仪表位号
TIC 2004
FIC 2009
C202
去E401
TI 2039
VI1C203
FI 2025
TI 2040
LIC 2004
E202
FR P208
FIC 2008
工艺气体 工艺液体 工艺水 冷冻剂 原料油 原水 蒸汽冷凝水 泥浆 密封油 软水 伴热蒸汽 真空排放气 放空气
原料换热部分
平衡线接分馏塔C-102蒸发段
VI3D3101
原料油进装置 VI1D3101
D-3101 原料油缓冲罐
减渣南蒸馏来 VI1D3101 开工柴油来 VI7D3101 开工蜡油来 VI6D3101

合成甲醇工艺流程图二、气柜2、物料平衡表三、焦炉气压缩1、系统图0。

3172Mpa 140℃40℃2、物料平衡表注意: 停车时造成煤气放散30000Nm3/h2、物料平衡表原材料消耗定额及消耗量表(生产甲醇耗煤气2176 Nm3/吨）催化剂、化学品消耗定额及消耗量表三废排放量表四、转化在转化炉中焦炉气发生如下反应：2H2+O2=H2O+115。

48kcal (1) 2CH4+O2=2CO+4H2+17。

0kcal （2）CH4+H2O=CO+3H2—49。

3kcal (3）CH4+CO2=2CO+2H2—59.1kcal (4) CO+H2O=CO2+H2+9。

8kcal (5）反应最终按(5）达到平衡。

2、物料平衡表（2）危险物料特性装置危险性物料主要物性表（3）催化剂技术规格催化剂技术规格（4）物料消耗（消耗定额以吨甲醇产品计)原材料消耗定额及消耗量表动力（水、电、汽、气）消耗定额及消耗量表催化剂、吸附剂、化学品消耗定额及消耗量表三废排放量表主要节能措施：燃料气使用甲醇合成工段的弛放气，合理利用了废气。

利用转化气副产中压蒸汽，可回收热量13.85x103kw，并利用转化气预热锅炉给水和脱盐水，可回收热量12。

1x103kw，充分回收了反应热。

五、合成气压缩（汽轮机轴功率3750kw,额定功率4538kw)2、物料平衡（1）本装置(630＃）为10万吨/年甲醇合成装置的合成气压缩机组，处理新鲜气量46951Nm3/h(干）,循环气量259592Nm3/h，合成气出口压力为6。

0MPa(A）。

除部分接管外,整个装置由压缩机厂成套供应.合成气压缩机为离心式二合一机组，由汽轮机驱动,汽轮机为抽汽凝汽式.正常操作时无三废排放，压缩机运转产生的噪声经消音、隔离处理后可降至85dBA以下。

（2）装置危险性物料主要物性表（3）动力消耗动力（水、电、汽、气）消耗定额及消耗量主要节能措施：1、压缩机采用汽轮机驱动，减少了电力消耗.2、二级射汽抽气器用凝汽器冷凝下来的冷凝液作冷却介质,节省了循环水用量。

化工工艺流程图识别技巧工艺流程图是工艺设计的关键文件，同时也是生产过程中的指导工具。

这里我们要讲的只是其在运用于生产实际中大家应了解的基础知识。

它以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接，借以表达在一个化工生产中物量和能量的变化过程。

流程图是管道、仪表、设备设计和装置布置专业的设计基础，也是操作运行及检修的指南。

在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种，也就是大家所知道的PFD和P&ID。

PFD实际上是英文单词的词头缩写，全称为Process Flow Diagram ,翻译议成中文就是"工艺流程图”的意思。

而P&ID也是英文单词的词头缩写，全称为Piping and Instrumentation Diagram 在英语中表示and。

整句翻译过来就是"工艺管道及仪表流程图"。

二者的主要区别就是图中所表达内容多少的不同，PFD较P&ID内容简单。

更明了的解释就是P&ID图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等，非常全面，而PFD图将整个生产过程表述明白就可以了，不必将所有的阀门、管件、仪表都画出来。

另外，还有一种图纸虽不是表述流程的，但也很重要即设备布置图。

但相对以上两类图而言，读起来要容易得多，所以在后面只做简要介绍。

下面就介绍一下大家在图纸中经常看到的一些内容及表示方法。

1流程图主要内容不管是哪一种，那一类流程图，概括起来里面的内容大体上包括图形、标注、图例、标题栏等四部分，我们在拿到一张图纸后，首先就是整体的认识一下它的主要内容。

具体内容分别如下：a图形将全部工艺设备按简单形式展开在同一平面上，再配以连接的主、辅管线及管件，阀门、仪表控制点等符号。

b标注主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。

c图例为代号、符号及其他标注说明。

注意流程图中标注的 数据和符号，理解其 含义和作用。
关注流程图中的关键 信息和操作，如原料 、操作步骤、产物等 。
信息提取与整合
从流程图中提取关键信息，如 反应方程式、物质性质、操作 条件等。
将提取的信息进行整合，理解 整个工艺流程的原理和操作过 程。
结合题目要求，筛选出与问题 相关的信息，进行深入分析。
掌握物质转化过程中的化学反应原理，理解反应条件和产物 。
分离提纯
了解常见的分离提纯方法，如沉淀、萃取、蒸馏等，以及其 应用场景。
化学反应原理
01
掌握常见的化学反应类型，如置 换、复分解、氧化还原等，理解 其反应机理。
02
熟悉酸、碱、盐、氧化物的性质 ，了解反应条件对化学反应的影 响。
实验操作与设备
熟悉常见的化学实验仪器和设备，如烧杯、试管、漏斗、酒 精灯等。
掌握实验操作的基本技能，如加热、搅拌、过滤等，了解其 注意事项。
环保与安全
了解化学实验中常见的废弃物处理方法，如废液分类、回 收等。
熟悉实验室安全规定，掌握常见事故的应急处理方法，如 火灾、烫伤等。
03
解题技巧与方法
读题技巧
仔细审阅题目，明确 题目要求和考察点。
废弃物处理
学生需要了解常见化学废弃 物的处理方法和原则，如分 类收集、无害化处理等，以 便正确处理废弃物。
危险品管理
学生需要了解常见危险品的 性质和管理要求，如易燃易 爆、腐蚀性等，以便正确管 理和使用危险品。
事故应急
学生需要了解常见事故的应 急处理措施和方法，如火灾 、泄漏事故等，以便及时应 对和处置突发事故。
05
