10KV电压互感器试验报告2018

工程名称: 220kV土岭变电站试验日期：2009 年 9 月 24 日安装位置：馈线F1柜1．铭牌：型号LZZBJ9-10C2 额定绝缘水平（kV）12/42/75 额定频率(Hz) 50 安装位置户外装置额定动稳定电流（kA）80 短时(1s)热电流31.5 二次绕组额定变比准确级额定输出（VA）1S1-1S2 600/1 0.2S 152S1-2S2 600/1 0.5S 153S1-3S2 600/1 5P20 15出厂编号A: 090608285 B: 090608299 C: 090608293 制造厂大连第一互感器有限责任公司生产日期2009.062. 绝缘电阻测试：温度：26 ℃湿度:65 ％相别绕组A B C一次对二次及地（MΩ）1000+1000+1000+1S--2S、3S、E（MΩ）1000+1000+1000+2S--1S、3S、E（MΩ）1000+1000+1000+3S--1S、2S、E（MΩ）1000+1000+1000+要求一、二次侧绝缘电阻≥10003. 直流电阻测试：温度: 26 ℃相别绕组A B C一次（μΩ）18 19 191S1-1S2（Ω） 1.2 1.2 1.22S1-2S2（Ω） 1.2 1.3 1.33S1-3S2（Ω） 2.2 2.3 2.34. 变比检查:一次电流 150 A绕组1S1-1S2 2S1-2S2 3S1-3S2 额定变比600/1 600/1 600/1二次电流（A）A相0.2500.2500.249 B相0.2500.2500.250 C相0.2500.2500.249工程名称: 220kV土岭变电站试验日期：2009 年 9 月 24 日安装位置：馈线F1柜5.励磁特性试验：相别绕组0 50 60 70 80 90 100 200 400 600 800 1000 (mA)A 3S1-3S2 0 407 419 425 430 433 436 451 468 480 491 502 (V)B 3S1-3S2 0 367 384 396 404 408 412 431 448 461 473 484 (V)C 3S1-3S2 0 398 406 411 415 418 421 436 454 467 478 490 (V)6. 极性检查：与铭牌一致,即P1与S1同极性。

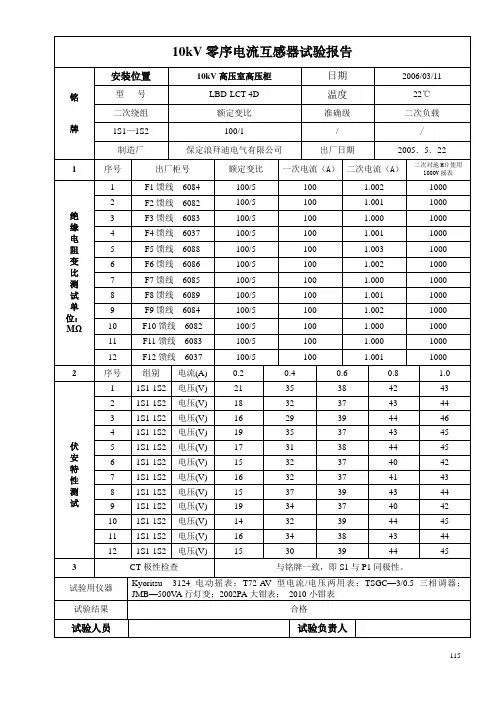

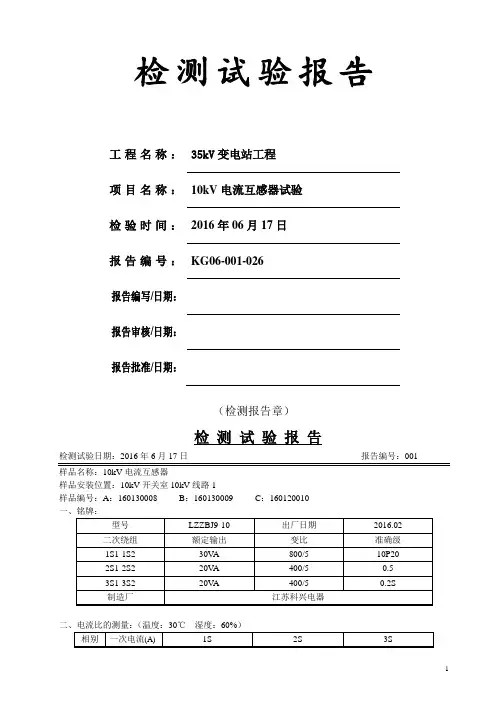

检测试验报告工程名称：35kV变电站工程项目名称：10kV电流互感器试验检验时间：2016年06月17日报告编号：KG06-001-026报告编写/日期：报告审核/日期：报告批准/日期：（检测报告章）检测试验报告检测试验日期：2016年6月17日报告编号：001 样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路1样品编号：A：160130008 B：160130009 C：160120010三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。

四、励磁特性：（温度：30℃湿度：60%）六、绝缘电阻测量及交流耐压试验：（温度：温度：30℃湿度：60%）检测试验报告检测试验日期：2016年6月17日报告编号：002 七、结论判断：八、本次检测使用仪器：(以下空白)检测试验报告样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路2样品编号：A：160130004 B：160130007 C：160120017二、电流比的测量：（温度：30℃湿度：60%）三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。

四、励磁特性：（温度：30℃湿度：60%）五、绕组直流电阻：（温度：30℃湿度：60%）检测试验报告检测试验日期：2016年6月17日报告编号：004 七、结论判断：八、本次检测使用仪器：(以下空白)检测试验报告检测试验日期：2016年6月17日报告编号：005 样品名称：10kV电流互感器样品安装位置：10kV开关室10kV线路3样品编号：A：160130012 B：160130013 C：160120011一、铭牌：二、电流比的测量：（温度：30℃湿度：60%）三、极性：（温度：30℃湿度：60%）减极性，P1和1S1、2S1、3S1为同极性端，P2和1S2、2S2、3S2为同极性端。

10kV电压互感器试验报告工程名称：阳光城假日广场(时代广场）10kV配电工程安装位置: 3AH PT柜1．铭牌：型号JDZ9-10 额定变比10/√3/0.1/√3/0.1/3 二次绕组额定变比准确级额定输出（VA）1a.1n 0.1/√3 0.2 102a.2n 0.1/√3 0.5 15da.dn 0.1/33P 50出厂编号A:140414031C:140414032生产日期2014年04月制造厂江苏科兴电器有限公司2.绝缘电阻测试：温度：21℃湿度：50 % 试验日期：2014年10月28日绝缘电阻（MΩ）一次绕组对二次绕组、地二次绕组之间、地A 5000 2000C 5000 20003．绕组直流电阻：温度：21℃湿度：50 % 试验日期：2014年10月28日二次绕组1a.1n 2a.2n da.dn 直流电阻（Ω）--A 0.2522 0.2868 0.2272 直流电阻（Ω）--B 0.2754 0.2625 0.2015 直流电阻（Ω）--C 0.2954 0.2629 0.21804．极性检查：试验日期：2014年10月28日A与a同极性。

5．变比检查: 试验日期：2014年10月28日一次电压100V二次端子1a.1n 2a.2n da.dn额定变比10/√3/0.1/√3 10/√3/0.1/√3 10/√3/0.1/3试验变比（A）0.995 0.996 1.7135试验变比（B）0.997 0.998 1.7129试验变比（C）0.997 0.995 1.71646．励磁特性试验：试验日期：2014年10月28日相别组别19 39 59 79 99 119 139 VA相1a.1n 0.086 0.123 0.190 0.243 0.465 0.632 1.602 A 2a.2n 0.065 0.112 0.168 0.250 0.382 0.625 1.556 A da.dn 0.169 0.344 0.708 2.008 --- --- --- AB相1a.1n 0.065 0.114 0.166 0.239 0.348 0.577 1.504 A 2a.2n 0.065 0.113 0.167 0.239 0.351 0.573 1.467 A da.dn 0.171 0.335 0.642 1.871 --- --- --- AC相1a.1n 0.067 0.118 0.180 0.267 0.399 0.643 1.616 A 2a.2n 0.067 0.117 0.179 0.267 0.399 0.640 1.584 A da.dn 0.172 0.365 0.730 2.049 --- --- --- A7.交流耐压试验：温度：21℃湿度：50 % 试验日期：2014年10月28日试验位置试验电压（kV）加压时间(s) 试验结果耐压后绝缘（MΩ）一次对二次及地A相28 60合格5000 C相合格50008. 试验仪器仪表:器具名称编号检验证编号检验单位有效期高压绝缘电阻测试仪见检测报告互感器综合测试仪直流电阻测试仪9. 试验结果：合格。

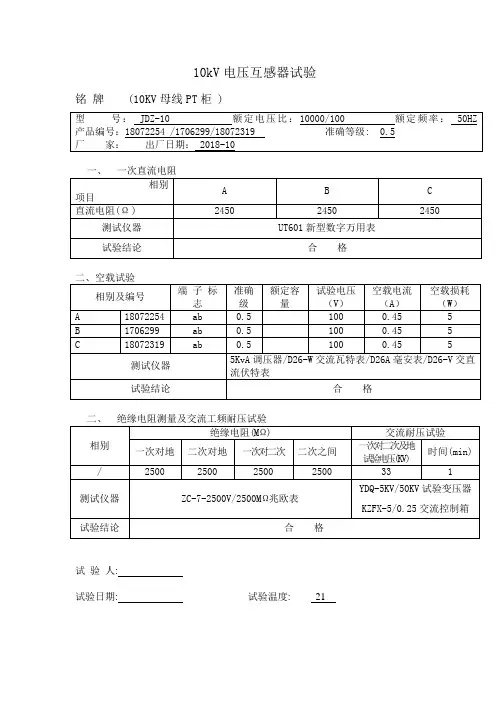

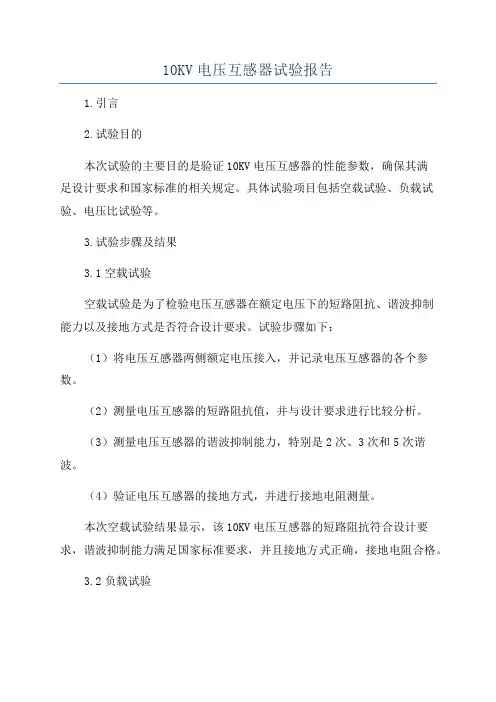

10KV电压互感器试验报告1.引言2.试验目的本次试验的主要目的是验证10KV电压互感器的性能参数，确保其满足设计要求和国家标准的相关规定。

具体试验项目包括空载试验、负载试验、电压比试验等。

3.试验步骤及结果3.1空载试验空载试验是为了检验电压互感器在额定电压下的短路阻抗、谐波抑制能力以及接地方式是否符合设计要求。

试验步骤如下：（1）将电压互感器两侧额定电压接入，并记录电压互感器的各个参数。

（2）测量电压互感器的短路阻抗值，并与设计要求进行比较分析。

（3）测量电压互感器的谐波抑制能力，特别是2次、3次和5次谐波。

（4）验证电压互感器的接地方式，并进行接地电阻测量。

本次空载试验结果显示，该10KV电压互感器的短路阻抗符合设计要求，谐波抑制能力满足国家标准要求，并且接地方式正确，接地电阻合格。

3.2负载试验负载试验是为了验证电压互感器在额定负载下的性能，包括负载容量、温升、误差等。

试验步骤如下：（1）将电压互感器两侧额定负载接入，并记录电压互感器的负载容量。

（2）测量电压互感器的温升情况，并与设计要求进行比较。

（3）采用标准仪表进行误差测量，包括变比误差、角度误差等。

经过负载试验，发现该10KV电压互感器的负载容量满足要求，并且温升情况良好，误差也在规定范围内。

3.3电压比试验电压比试验是为了验证电压互感器的电压比是否符合设计要求，即变比误差是否在允许范围内。

试验步骤如下：（1）以额定电压为输入，测量输出端的电压并记录。

（2）计算电压比的误差，并与设计要求进行比较。

根据电压比试验结果，该10KV电压互感器的变比误差在规定范围内，满足设计要求和国家标准的相关规定。

4.试验结论通过以上试验结果分析和比较，可以得出以下结论：（1）该10KV电压互感器的空载性能良好，短路阻抗、谐波抑制能力和接地方式符合设计要求和国家标准的相关规定。

（2）负载试验结果表明，该电压互感器的负载容量、温升和误差满足要求。

（3）电压比试验结果显示，该10KV电压互感器的电压比误差在规定范围内。

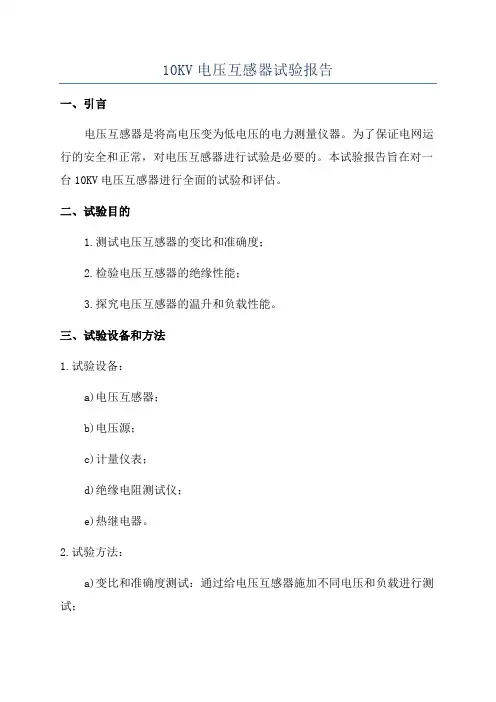

10KV电压互感器试验报告一、引言电压互感器是将高电压变为低电压的电力测量仪器。

为了保证电网运行的安全和正常，对电压互感器进行试验是必要的。

本试验报告旨在对一台10KV电压互感器进行全面的试验和评估。

二、试验目的1.测试电压互感器的变比和准确度；2.检验电压互感器的绝缘性能；3.探究电压互感器的温升和负载性能。

三、试验设备和方法1.试验设备：a)电压互感器；b)电压源；c)计量仪表；d)绝缘电阻测试仪；e)热继电器。

2.试验方法：a)变比和准确度测试：通过给电压互感器施加不同电压和负载进行测试；b)绝缘性能测试：使用绝缘电阻测试仪测量电压互感器的绝缘电阻；c)温升测试：将电压互感器连续工作一段时间，记录温度变化并计算温升值；d)负载性能测试：通过给电压互感器施加标定负载进行测试，并记录结果。

四、试验结果及分析1.变比和准确度测试结果：b)在负载率为10%-120%范围内，电压互感器的变比稳定性能良好。

2.绝缘性能测试结果：a)全部试验样品的绝缘电阻均符合规定标准，无绝缘故障；b)绝缘电阻测试结果表明电压互感器具有良好的绝缘性能。

3.温升测试结果：a)在额定工作条件下，电压互感器温升值为40°C；b)电压互感器的温升值符合设计要求，未发现过热现象。

4.负载性能测试结果：a)在不同负载率下，电压互感器输出电压稳定，准确度高；b)电压互感器具备良好的负载适应能力。

五、结论通过测试和分析，本次试验验证了所测试电压互感器的高变比、高准确度、良好的绝缘性能、低温升、稳定的负载性能等特点。

该电压互感器可以满足10KV电力系统的测量要求，并具备良好的可靠性和稳定性。

六、建议根据试验结果，对于电压互感器的进一步改进和优化，提出以下建议：1.对于电压互感器的标定和安装过程，要严格执行相关标准和规范；2.强化电压互感器的绝缘设计和加强绝缘材料的使用；3.进一步提高电压互感器的负载适应能力，以应对电力系统的复杂负载情况。

电压互感器试验报告背景电压互感器是一种用于测量高电压的装置，常用于电力系统中。

它通过将高电压变换为低电压，使得测量更加方便和安全。

然而，由于互感器的性能会随着时间的推移而发生变化，因此需要进行定期的试验来验证其准确性和可靠性。

本次试验旨在对一台电压互感器进行全面测试，以评估其性能是否符合规定标准，并提供相应的分析、结果和建议。

分析实验目标1.测试互感器的额定负载能力；2.测试互感器的精度；3.测试互感器在额定频率下的频率特性；4.测试互感器在额定负载下的负载特性；5.测试互感器的绝缘强度。

实验步骤1.将待测试的电压互感器连接到实验设备；2.设置实验设备以模拟不同负载条件下的工作状态；3.施加不同幅值和频率的输入信号，并记录输出信号；4.根据记录数据，计算并分析互感器的精度、频率特性和负载特性；5.进行绝缘强度测试，以确保互感器的绝缘性能符合要求。

实验设备1.电压源：用于提供输入信号；2.电流表：用于测量负载电流；3.数字示波器：用于记录输入和输出信号。

结果额定负载能力测试在不同负载条件下，记录并计算互感器的输出电压和输入电压的比值。

根据计算结果，确定互感器的额定负载能力是否满足要求。

精度测试施加不同幅值和频率的输入信号，并记录互感器的输出信号。

通过对比输入和输出信号，计算精度误差，并判断互感器的精度是否在允许范围内。

频率特性测试在额定频率下，施加不同幅值的输入信号，并记录互感器的输出信号。

根据记录数据，分析互感器在不同频率下的响应特性，并判断其是否符合要求。

负载特性测试在额定负载下，施加不同幅值和频率的输入信号，并记录互感器的输出信号。

根据记录数据，分析互感器在不同负载条件下的响应特性，并判断其是否符合要求。

绝缘强度测试施加高电压信号，测试互感器的绝缘强度。

根据测试结果，评估互感器的绝缘性能是否满足要求。

建议根据对电压互感器的全面测试和分析，提出以下建议：1.如果发现额定负载能力不足的情况，建议对互感器进行进一步的优化或更换；2.如果精度误差超过允许范围，建议对互感器进行校准或更换；3.如果频率特性或负载特性不符合要求，建议对互感器进行调整或更换；4.如果绝缘强度不达标，建议采取相应措施提高互感器的绝缘性能。

一、10KV高压电压互感器《JDZX10-10KV》称说明概述10KV高压电压互感器《JDZX10-10KV》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。

《JDZX10-10KV》适于重合闸操作并有极高的操作可靠性与使用寿命。

《JDZX10-10KV》(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。

《JDZX10-10KV》(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。

《JDZX10-10KV》在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用四、《JDZX10-10KV》选型用户可根据被保护对象选用不同型号的《JDZX10-10KV》，对使用场所的不同可选用防污型和高原型。

为满足市场的需求我厂可根据用户的要求设计各种非标产品。

《《JDZX10-10KV》10KV高压电压互感器》五、《JDZX10-10KV》使用条件：1.适用于户内、外；2.环境温度-40℃~+40℃；3.海拔高度不超过3000m（瓷套式不超过1000m）；4.电源频率不小于48Hz、不超过62 Hz；5.长期施加在《JDZX10-10KV》端子间的工频电压不超过《JDZX10-10KV》的持续运行电压；6.地震烈度8度及以下地区；7.大风速不超过35m/s。

8.《JDZX10-10KV》保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。

《JDZX10-10KV》是变电站被保护设备免遭雷电冲击波袭击的设备。

《JDZX10-10KV》测量电流是否超过电动机的额定电流值，调整整定电流值。

电动机运行时过载，热继电器的辅助头，常闭点断开，常开点闭合的特性进行保护。

在继电控制中把常闭点与停止按钮串入，过载时停止电动机运行，并给出报警信号。

六、《JDZX10-10KV》基本原理《JDZX10-10KV》是一种过电压(电流)保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、电流操作过电压（电流）和工频暂态过电压（电流）等损坏，是电力系统绝缘配合的基础。
