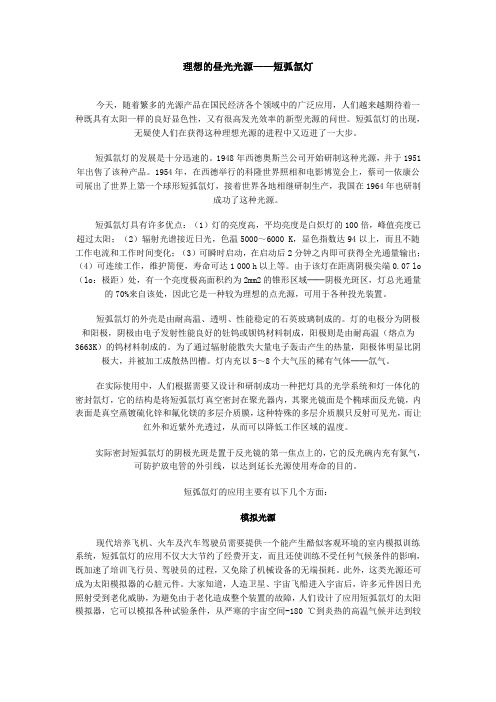

理想的昼光光源——短弧氙灯今天，随着繁多的光源产品在国民经济各个领域中的广泛应用，人们越来越期待着一种既具有太阳一样的良好显色性，又有很高发光效率的新型光源的问世。
短弧氙灯的出现，无疑使人们在获得这种理想光源的进程中又迈进了一大步。
短弧氙灯的发展是十分迅速的。
1948年西德奥斯兰公司开始研制这种光源，并于1951年出售了该种产品。
1954年，在西德举行的科隆世界照相和电影博览会上，蔡司—依康公司展出了世界上第一个球形短弧氙灯，接着世界各地相继研制生产，我国在1964年也研制成功了这种光源。
短弧氙灯具有许多优点：（1）灯的亮度高，平均亮度是白炽灯的100倍，峰值亮度已超过太阳；（2）辐射光谱接近日光，色温5000～6000 K，显色指数达94以上，而且不随工作电流和工作时间变化；（3）可瞬时启动，在启动后2分钟之内即可获得全光通量输出；（4）可连续工作，维护简便，寿命可达1 000 h以上等。
由于该灯在距离阴极尖端0.07 lo （lo：极距）处，有一个亮度极高面积约为2mm2的锥形区域──阴极光斑区，灯总光通量的70%来自该处，因此它是一种较为理想的点光源，可用于各种投光装置。
短弧氙灯的外壳是由耐高温、透明、性能稳定的石英玻璃制成的。
灯的电极分为阴极和阳极，阴极由电子发射性能良好的钍钨或钡钨材料制成，阳极则是由耐高温（熔点为3663K）的钨材料制成的。
为了通过辐射能散失大量电子轰击产生的热量，阳极体明显比阴极大，并被加工成散热凹槽。
灯内充以5～8个大气压的稀有气体──氙气。
在实际使用中，人们根据需要又设计和研制成功一种把灯具的光学系统和灯一体化的密封氙灯，它的结构是将短弧氙灯真空密封在聚光器内，其聚光镜面是个椭球面反光镜，内表面是真空蒸镀硫化锌和氟化镁的多层介质膜，这种特殊的多层介质膜只反射可见光，而让红外和近紫外光透过，从而可以降低工作区域的温度。
实际密封短弧氙灯的阴极光斑是置于反光镜的第一焦点上的，它的反光碗内充有氮气，可防护放电管的外引线，以达到延长光源使用寿命的目的。
开关式氙灯电源在电影放映系统中的应用哈尔滨哈影电影机械有限公司 王润玫摘要:本文对开关式氙灯电源在电影放映系统中的应用进行了简要的分析，阐明了氙灯电源使用中必须达到的技术指标，分析了开关式氙灯电源的工作原理，并对使用中出现的问题给出了排解的方法，为更好地使用氙灯电源，提高放映系统的性能奠定了良好的基础。
关健词: 氙灯 直流转换器 电流质量指标 稳流精度指标1概述氙灯是利用本身的正负两个电极，在特定条件下进行极间放电，利用电弧所发出的弧光进行发光的近似点光源。
外界条件不同，弧光波长也不同，光谱、光强也不一样。
氙灯的光谱（可见光谱）非常接近自然光，其还原性，色温等光学指标都是点光源的佼佼者。
因此，绝大多数国家的放映系统都有采用氙灯做为光源。
氙灯对其供电电源具有严格的要求：氙灯必须与专用的直流电源及触发器配套使用，直流电源的波纹系数不得大于7%，点燃时工作电流应在规定范围内，否则会影响氙灯的寿命。
2氙灯电源的技术要求.2.1电流质量指标电流质量指标主要是指供给氙灯的直流电流的平整程度，用S 表示，定义为氙灯电源输出直流电流的最低次频率谐波分量幅值与直流分量平均值之比，标准规定为：S=[（直流电流最大值-直流电流最小值）/2×直流电流平均值]×100%≤3%或S=[（直流电流最大值-直流电流最小值）/直流电流平均值]×100%≤7%.2.2稳流精度指标指氙灯电源输出电流的稳定性。
其稳定指标指当电网发生变化时或由氙灯的阻值发生变化时，氙灯电源的输出电流不受其影响的程度及调节时间的多少。
电流变化越小越好，调整时间越短越好。
标准规定为当氙灯负载条件下，网侧电压在额定值的范围内变化10%时，氙灯电源输出直流电流稳定精度不大于1%，计算公式如下：直流电流稳定精度=[（输出直流电流实测值-输出直流电流额定值）/输出直流电流额定值]×100%.2.3氙灯电源工作电流调节范围放映机放映电影时一般都是两台放映机交替工作。
氙灯原理氙灯就是一种填充氙气的光电管或闪光电灯。
氙气化学性质不活泼,不能燃烧,也不助燃。
就是天然的稀有气体中分子量最大、密度最高的。
氙气高压灯辐射发出很强的紫外线,可用于医疗,制作光谱仪光谱。
氙灯通常也被称为脉冲氙灯、激光氙灯。
在激光打标、机镭雕机、激光焊接机、激光雕刻机、激光除纹身机等激光设备中应用甚广。
氙灯就是一种发光功率大,接近日光的灯,分为长弧氙灯、短弧氙灯与脉冲氙灯三类。
长弧氙灯长弧氙灯都做成管状,灯管采用耐高温,热膨胀系数小的全透明石英管,两端封接有二个钍钨(或钡钨)电极,电极间距离一般大于100毫米,管内充有高纯度的氙气。
水冷长弧氙灯结构如图5－20所示。
长弧氙灯的弧光放电需依靠高频高压脉冲击穿来启动。
在高压脉冲作用下,起初灯管中形成火花放电的通道,由此产生的电子、离子,在电场作用下使中性气体分子与原子继续电离,发生雪崩过程。
在离子的撞击下使电极加热成为热发射体,发射大量热电子,而产生较大的电流,继而形成稳定的弧光放电。
由于就是高气压的气体放电,其放电的电流通常就是高温等离子体。
使用时可不用镇流器,而直接接入市电网路,这样可提高功率因数,减少电路损失。
启动装置线路如图5－21所示。
图中T1为升压变压器,T2为脉冲变压器,C2为旁路电容器。
当电路接通后,电源电压经升压变压器升压后向C1充电,当C1上电压达到一定值时,经火花隙G放电。
此时电容器C1与T2的初级线圈构成一个衰减式振荡回路,其频率值取决于C1的电容量与T2的初级线圈电感量的乘积。
在该振荡回路中,频率升高到100千赫左右,这一高频电压再经T2升高到20～30千伏,这一电压经C2加到氙灯灯管两端,氙气在高频电压作用下击穿,并过渡到自持的弧光放电。
此时灯已点亮,把S1拉开,由市电网路直接供电。
若T2次级导线不能承受大电流,需将S2合上,此时灯管已进入正常工作。
C2的作用就是防止高频脉冲串到市电网路中去。
氙气就是惰性气体中原子序数较大的元素(也就就是较重的元素),原子半径较大。
