最新城镇污水处理厂工艺设计(生物脱氮除磷工艺水污染课程设计

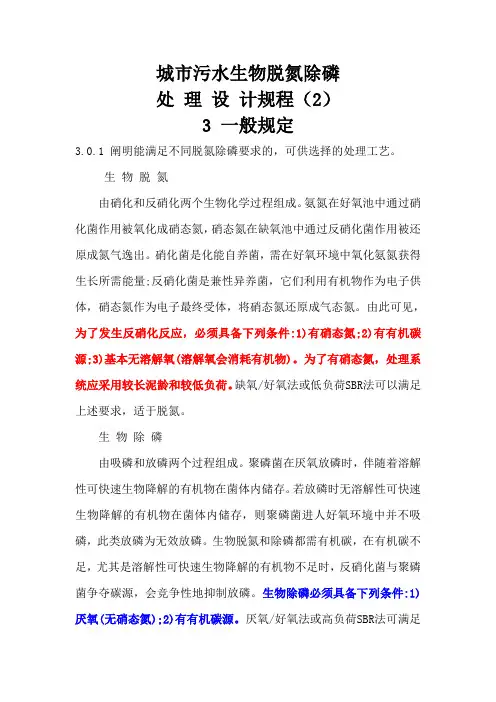

城市污水生物脱氮除磷处理设计规程（2）3 一般规定3.0.1 阐明能满足不同脱氮除磷要求的，可供选择的处理工艺。

生物脱氮由硝化和反硝化两个生物化学过程组成。

氨氮在好氧池中通过硝化菌作用被氧化成硝态氮，硝态氮在缺氧池中通过反硝化菌作用被还原成氮气逸出。

硝化菌是化能自养菌，需在好氧环境中氧化氨氮获得生长所需能量;反硝化菌是兼性异养菌，它们利用有机物作为电子供体，硝态氮作为电子最终受体，将硝态氮还原成气态氮。

由此可见，为了发生反硝化反应，必须具备下列条件:1)有硝态氮;2)有有机碳源;3)基本无溶解氧(溶解氧会消耗有机物)。

为了有硝态氮，处理系统应采用较长泥龄和较低负荷。

缺氧/好氧法或低负荷SBR法可以满足上述要求，适于脱氮。

生物除磷由吸磷和放磷两个过程组成。

聚磷菌在厌氧放磷时，伴随着溶解性可快速生物降解的有机物在菌体内储存。

若放磷时无溶解性可快速生物降解的有机物在菌体内储存，则聚磷菌进人好氧环境中并不吸磷，此类放磷为无效放磷。

生物脱氮和除磷都需有机碳，在有机碳不足，尤其是溶解性可快速生物降解的有机物不足时，反硝化菌与聚磷菌争夺碳源，会竞争性地抑制放磷。

生物除磷必须具备下列条件:1)厌氧(无硝态氮);2)有有机碳源。

厌氧/好氧法或高负荷SBR法可满足上述要求，适于除磷。

同时脱氮除磷，要求系统具有厌氧、缺氧和好氧环境。

A/A /O 法可满足这一条件，SBR法可通过变化运行方式创造厌氧、缺氧和好氧环境，两者都可同时脱氮除磷。

脱氮和除磷是相互影响的，脱氮要求较低负荷和较长泥龄;除磷却要求较高负荷和较短泥龄。

脱氮要求有较多硝酸盐供反硝化，而硝酸盐对除磷却有较大影响。

设计时应根据氮、磷的排放标1R准等要求，寻找合适的平衡点。

3.0.2 污水在进人生物处理系统前应先经过预处理，包括沉砂池除砂，格栅去除漂浮物以及撇渣设施去除浮渣等，国家标准《室外排水设计规范)GBJ14-87(1997年版)对此有阐述。

浮渣中含有大量油脂，会在厌氧池、缺氧池和SBR法的反应池中积累。

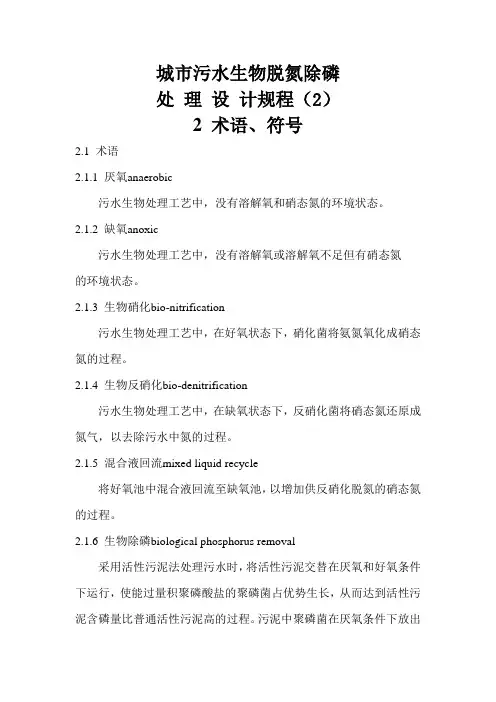

城市污水生物脱氮除磷处理设计规程（2）2 术语、符号2.1 术语2.1.1 厌氧anaerobic污水生物处理工艺中，没有溶解氧和硝态氮的环境状态。

2.1.2 缺氧anoxic污水生物处理工艺中，没有溶解氧或溶解氧不足但有硝态氮的环境状态。

2.1.3 生物硝化bio-nitrification污水生物处理工艺中，在好氧状态下，硝化菌将氨氮氧化成硝态氮的过程。

2.1.4 生物反硝化bio-denitrification污水生物处理工艺中，在缺氧状态下，反硝化菌将硝态氮还原成氮气，以去除污水中氮的过程。

2.1.5 混合液回流mixed liquid recycle将好氧池中混合液回流至缺氧池，以增加供反硝化脱氮的硝态氮的过程。

2.1.6 生物除磷biological phosphorus removal采用活性污泥法处理污水时，将活性污泥交替在厌氧和好氧条件下运行，使能过量积聚磷酸盐的聚磷菌占优势生长，从而达到活性污泥含磷量比普通活性污泥高的过程。

污泥中聚磷菌在厌氧条件下放出磷，在好氧条件下摄取更多的磷，经过排放含磷量高的剩余污泥，与普通活性污泥法相比可去除污水中更多的磷。

2.1.7 缺氧/好氧法(A/O法) anoxic/oxic process采取缺氧、好氧状态交替处理，以提高总氮去除率的污水处理方法。

2.1.8 厌氧/好氧法(A/O法) anaerobic/oxic process采取厌氧、好氧状态交替处理，以提高磷去除率的污水处理方法。

2.1.9 厌氧/缺氧/好氧法(A/A/O法) anaerobic/ anoxic/oxic process采取厌氧、缺氧、好氧状态交替处理，以提高总氮和磷去除率的污水处理方法。

2.1.10 序批式活性污泥法(SBR法) sequencing batch reactor在同一个反应器中，依次进行进水、反应、沉淀和排水等工序的污水处理方法。

2.1.11 充水比fill ratio序批式活性污泥法的一个工艺周期中，进人反应池的污水量与反应池有效容积之比。

《水污染控制工程（下）》课程设计题目：城市污水二级生化处理工艺设计班级：环境09班学号：33090046姓名：李婷时间：2011.6目录第1章课程设计任务书 ...........................................................................- 1 -1.1设计题目 (1)1.2原始资料 (1)1.3出水要求水质 (1)1.4污水厂规模 (1)1.5设计内容 (1)1.6设计成果 (2)2.1城市污水概论 (1)2.2废水特性与水质分析 (1)2.2.1 废水特性........................................................................................................ - 1 -2.2.2 水质分析........................................................................................................ - 1 -2.3工艺流程比选.. (2)2.3.1工艺流程选取原则 ......................................................................................... - 2 -2.3.2工艺方案分析 ................................................................................................. - 3 -2.4工艺流程. (4)2.5工艺说明 (4)2.5.1粗格栅............................................................................................................. - 5 -2.5.2污水提升泵房 ................................................................................................. - 5 -2.5.3细格栅............................................................................................................. - 5 -2.5.4曝气沉砂池 ..................................................................................................... - 5 -2.5.5小型鼓风机房 ................................................................................................. - 5 -2.5.6配水井............................................................................................................. - 5 -2.5.7氧化沟............................................................................................................. - 5 -2.5.8接触池............................................................................................................. - 5 -2.5.9污泥泵房......................................................................................................... - 5 -2.5.10污泥浓缩池 ................................................................................................... - 5 -2.5.11浓缩脱水机房 ............................................................................................... - 6 -2.6处理效果预测.. (6)第1章课程设计任务书1.1 设计题目城市污水二级生化处理工艺设计1.2 原始资料1．日平均污水量Q=20800m3/d2．水质情况：BOD5=200mg/L；COD cr=250mg/L；SS=180mg/L；pH=7.5；NH3-N=49mg/L；TP=4.9mg/L大肠杆菌数超标；污水水温21摄氏度，pH=7.51.3 出水要求水质污水处理厂的排放指标为：BOD5：≤ 20 mg/L；CODcr：≤ 60 mg/；SS：≤ 20 mg/L；PH：≤ 6.0～9.0。

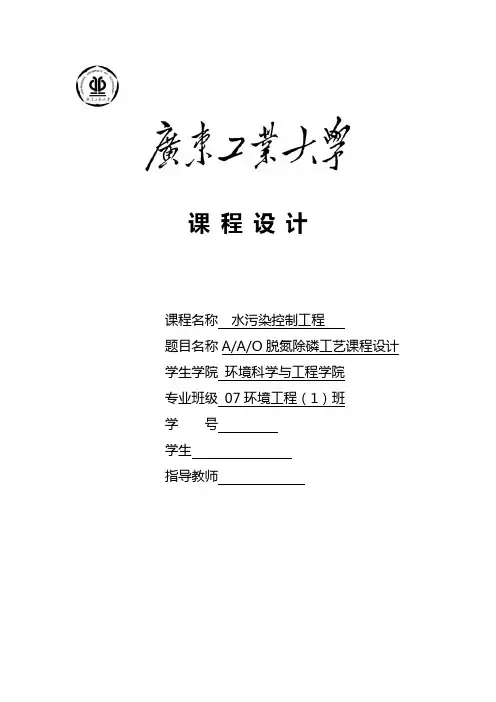

课程设计课程名称水污染控制工程题目名称A/A/O脱氮除磷工艺课程设计学生学院环境科学与工程学院专业班级07环境工程（1）班学号学生指导教师20010 年7 月 6 日一．基本原理厌氧-缺氧-好氧（Anaerobic-Anoxic-Oxic，简称A/A/O或A2/O）工艺由厌氧池、缺氧池、好氧池串联而成，是A1/O与A2/O流程的结合。

是20世纪70年代由美国专家在厌氧-好氧除磷工艺基础上开发出来的。

该工艺在厌氧-好氧除磷工艺中加入缺氧池，将好氧池流出的一部分混合液流至缺氧池的前端，以达到反硝化脱氮的目的。

工艺流程图如下：污水污水进入厌氧反应区，同时进入的还有从二沉池回流的活性污泥，聚磷菌在厌氧环境下释磷，同时转化易降解COD、VFA为PHB，部分氨氮因细胞的合成而去除。

污水经过第一厌氧反应器以后进入缺氧反应器，本反应器的首要功能是进行脱氮。

硝态氮通过混合液循环由好氧反应器传输过来，通畅回流量为2至4倍原污水量，部分有机物在反硝化菌的作用下利用硝酸盐作为电子受体而得到降解去除，磷基本无变化。

混合液从缺氧反应区进入好氧反应区，混合液中的COD浓度已基本接近排放标准，在好氧反应区除进一步降解有机物外，主要进行氨氮的硝化和磷的吸收，混合液中的硝态氮回流至缺氧区，污泥中过量吸收的磷通过剩余污泥排除。

厌氧-缺氧-好氧工艺可以同时完成有机物的去除、反硝化脱氮、除磷的功能，脱氮的前提是氨氮应完全硝化，好氧池能完成这一功能，缺氧池能完成脱氮的功能，厌氧池和好氧池联合完成除磷功能。

二．工艺特点(1)厌氧、缺氧、好氧三种不同的环境条件和不同类型的微生物菌群的有机结合，能同时具有去除有机物、脱氮除磷的功能。

(2)工艺简单，水力停留时间较短。

(3)SVI一般小于100，不会发生污泥膨胀。

(4)污泥中含磷量高，一般在2.5%以上。

(5)脱氮效果受混合液回流比大小的影响。

除磷效果则受回流污泥中挟带溶解氧DO和硝酸态氧的影响。

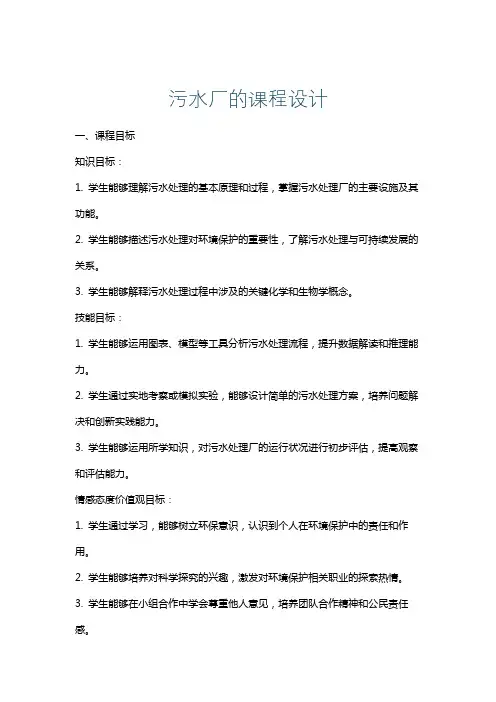

污水厂的课程设计一、课程目标知识目标：1. 学生能够理解污水处理的基本原理和过程，掌握污水处理厂的主要设施及其功能。

2. 学生能够描述污水处理对环境保护的重要性，了解污水处理与可持续发展的关系。

3. 学生能够解释污水处理过程中涉及的关键化学和生物学概念。

技能目标：1. 学生能够运用图表、模型等工具分析污水处理流程，提升数据解读和推理能力。

2. 学生通过实地考察或模拟实验，能够设计简单的污水处理方案，培养问题解决和创新实践能力。

3. 学生能够运用所学知识，对污水处理厂的运行状况进行初步评估，提高观察和评估能力。

情感态度价值观目标：1. 学生通过学习，能够树立环保意识，认识到个人在环境保护中的责任和作用。

2. 学生能够培养对科学探究的兴趣，激发对环境保护相关职业的探索热情。

3. 学生能够在小组合作中学会尊重他人意见，培养团队合作精神和公民责任感。

课程性质分析：本课程为环境科学领域的一节应用实践课，旨在通过污水处理厂的实例，使学生将理论知识与实际应用紧密结合。

学生特点分析：考虑到学生所在年级，他们已经具备一定的科学知识基础和探究能力，对环境保护有一定的认识，但可能缺乏实际操作经验。

教学要求：课程设计需注重理论与实践相结合，强调学生的主动参与和亲身体验，通过多元化的教学活动，实现知识、技能和情感态度价值观的全面提升。

通过具体学习成果的分解，确保课程目标的实现，并为后续的教学设计和评估提供明确方向。

二、教学内容1. 污水处理基本原理：介绍污水处理的目的、意义，重点讲解物理、化学和生物处理方法的基本原理，对应教材第3章。

- 物理处理：沉淀、过滤、浮选等。

- 化学处理：混凝、中和、氧化还原等。

- 生物处理：活性污泥、生物膜、厌氧消化等。

2. 污水处理设施与功能：分析污水处理厂的主要设施及其作用，结合教材第4章进行讲解。

- 预处理设施：格栅、沉砂池等。

- 主要处理设施：曝气池、二沉池、滤池等。

- 污泥处理设施：污泥浓缩、污泥稳定、污泥脱水等。

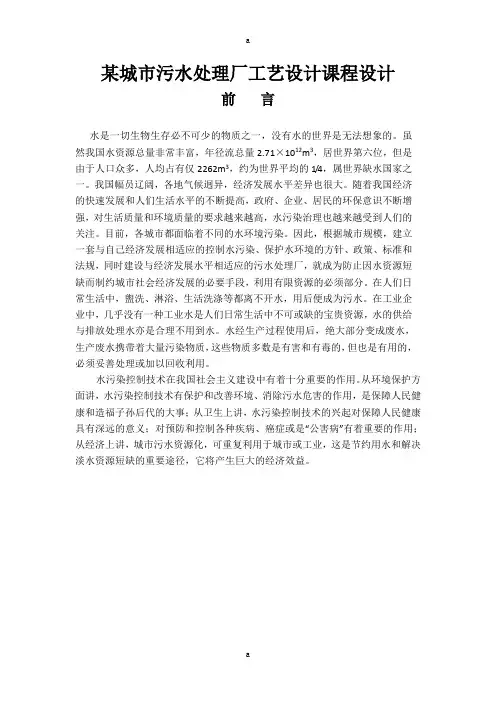

某城市污水处理厂工艺设计课程设计前言水是一切生物生存必不可少的物质之一，没有水的世界是无法想象的。

虽然我国水资源总量非常丰富，年径流总量2.71×1012m3，居世界第六位，但是由于人口众多，人均占有仅2262m3，约为世界平均的1/4，属世界缺水国家之一。

我国幅员辽阔，各地气候迥异，经济发展水平差异也很大。

随着我国经济的快速发展和人们生活水平的不断提高，政府、企业、居民的环保意识不断增强，对生活质量和环境质量的要求越来越高，水污染治理也越来越受到人们的关注。

目前，各城市都面临着不同的水环境污染。

因此，根据城市规模，建立一套与自己经济发展相适应的控制水污染、保护水环境的方针、政策、标准和法规，同时建设与经济发展水平相适应的污水处理厂，就成为防止因水资源短缺而制约城市社会经济发展的必要手段，利用有限资源的必须部分。

在人们日常生活中，盥洗、淋浴、生活洗涤等都离不开水，用后便成为污水。

在工业企业中，几乎没有一种工业水是人们日常生活中不可或缺的宝贵资源，水的供给与排放处理水亦是合理不用到水。

水经生产过程使用后，绝大部分变成废水，生产废水携带着大量污染物质，这些物质多数是有害和有毒的，但也是有用的，必须妥善处理或加以回收利用。

水污染控制技术在我国社会主义建设中有着十分重要的作用。

从环境保护方面讲，水污染控制技术有保护和改善环境、消除污水危害的作用，是保障人民健康和造福子孙后代的大事；从卫生上讲，水污染控制技术的兴起对保障人民健康具有深远的意义；对预防和控制各种疾病、癌症或是“公害病”有着重要的作用；从经济上讲，城市污水资源化，可重复利用于城市或工业，这是节约用水和解决淡水资源短缺的重要途径，它将产生巨大的经济效益。

总之，在实现四个现代化过程中，水污染控制技术对环境保护、促进工农业生产和保障人民健康有现实意义和深远影响，并使经济建设、城乡建设与环境建设同步规划，同步实施，同步发展。

这样才能实现经济效益、社会效益和环境效益的统一。

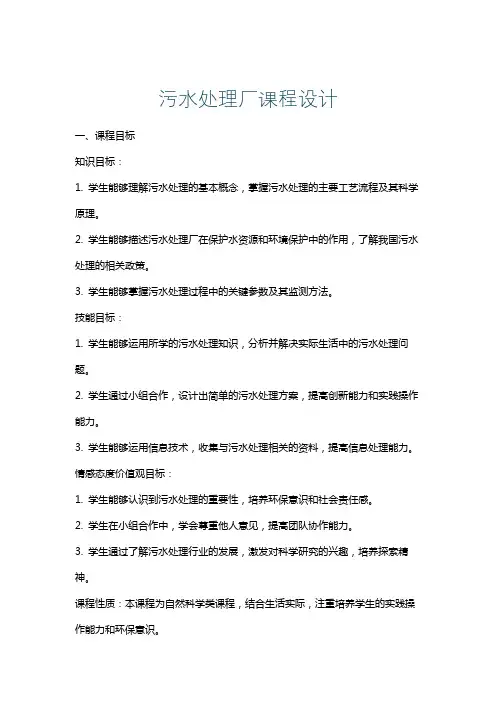

污水处理厂课程设计一、课程目标知识目标：1. 学生能够理解污水处理的基本概念，掌握污水处理的主要工艺流程及其科学原理。

2. 学生能够描述污水处理厂在保护水资源和环境保护中的作用，了解我国污水处理的相关政策。

3. 学生能够掌握污水处理过程中的关键参数及其监测方法。

技能目标：1. 学生能够运用所学的污水处理知识，分析并解决实际生活中的污水处理问题。

2. 学生通过小组合作，设计出简单的污水处理方案，提高创新能力和实践操作能力。

3. 学生能够运用信息技术，收集与污水处理相关的资料，提高信息处理能力。

情感态度价值观目标：1. 学生能够认识到污水处理的重要性，培养环保意识和社会责任感。

2. 学生在小组合作中，学会尊重他人意见，提高团队协作能力。

3. 学生通过了解污水处理行业的发展，激发对科学研究的兴趣，培养探索精神。

课程性质：本课程为自然科学类课程，结合生活实际，注重培养学生的实践操作能力和环保意识。

学生特点：六年级学生具备一定的自主学习能力，好奇心强，善于合作，对环保问题有一定的关注。

教学要求：教师应注重理论与实践相结合，引导学生主动探究，提高学生的动手操作能力和解决问题的能力。

在教学过程中，关注学生的情感态度，培养其环保意识和社会责任感。

通过有效的教学设计和评估，确保课程目标的实现。

二、教学内容1. 污水处理基本概念：污水来源、分类及水质指标（教材第3章）- 污水来源及分类- 水质指标及其含义2. 污水处理工艺流程：物理、化学和生物处理方法及其组合工艺（教材第4章）- 物理处理方法：沉淀、过滤等- 化学处理方法：混凝、氧化还原等- 生物处理方法：活性污泥、生物膜等3. 污水处理厂运行与管理：污水处理厂运行原理、设备维护及监测（教材第5章）- 污水处理厂运行原理- 设备维护与管理- 污水处理过程监测与控制4. 污水处理与环境保护：污水处理厂在环境保护中的作用及政策法规（教材第6章）- 污水处理与水资源保护- 污水处理与生态环境保护- 我国污水处理政策法规介绍5. 实践活动：设计简单的污水处理方案（教材附录）- 小组合作，设计污水处理方案- 方案展示与评价- 优化方案，提高处理效果教学内容安排与进度：第一课时：污水处理基本概念第二课时：污水处理工艺流程第三课时：污水处理厂运行与管理第四课时：污水处理与环境保护第五课时：实践活动在教学过程中，教师需确保内容的科学性和系统性，结合教材章节，有序推进教学进度，使学生能够全面掌握污水处理相关知识。

水污染控制工程课程设计50000m3/dA2/O工艺城市污水处理厂设计学院(部)：专业班级：学生：指导教师：2013年1 月7日摘要：本设计容为50000m3/dA2/O工艺污水处理厂的工艺设计，其处理对象主要为生活污水，要求城市污水经处理后，符合《污水综合排放标准》一级标准。

本污水处理厂主要工艺流程为：污水先由中格栅进水后进入泵房与细格栅，再经沉砂池和平流式初沉池进入二级处理，即A2/O生化反应池，然后进入沉淀池（辐流式二沉池）沉淀出水，出水经紫外消毒后直接排放；剩余污泥经污泥处理系统浓缩脱水后外运做最终的处置。

关键词：污水处理；A2/O；污泥浓缩；污泥脱水；辐流式二沉池第一章设计任务书水污染控制工程课程设计任务书一、设计题目50000m3/d城市污水处理厂设计（A2/O）二、原始资料1. 设计规模Q＝50000m3/d2. 水质情况：BOD5=300mg/L COD Cr=600 mg/L SS=250 mg/L 氨氮=40 mg/L磷酸盐(以P计)=10 mg/L pH=6~93．气象与水文资料：风向：多年主导风向为东南风；水文：降水量多年平均为每年2370mm；蒸发量多年平均为每年1800mm；地下水水位，地面下6～7m。

年平均水温：20℃4．厂区地形：污水厂选址区域海拔标高在19-21m左右，平均地面标高为20m。

平均地面坡度为0.3‰～0.5‰，地势为西北高，东南低。

三、出水要求符合《污水综合排放标准》一级标准：BOD5≤20mg/L COD Cr≤60 mg/L SS≤20mg/L 氨氮≤15mg/L磷酸盐（以P计）≤0.5mg/L四、设计容1.方案确定按照原始资料数据进行处理方案的确定，拟定处理工艺流程，选择各处理构筑物，说明选择理由，进行工艺流程中各处理单元的处理原理说明，论述其优缺点，编写设计方案说明书。

2.设计计算进行各处理单元的去除效率估算；各构筑物的设计参数应根据同类型污水的实际运行参数或参考有关手册选用；各构筑物的尺寸计算，要求说明书中有计算草图；设备选型、效益分析及投资估算。

污水处理生物除磷工艺（一）缺氧好氧活性污泥法(A/O工艺）当以除磷为主时，可采用无循环的厌氧/好氧工艺，基本工艺流程如下图所示。

厌氧/好氧工艺流程1. 设计参数A/O工艺生物除磷设计参数见下表A/O工艺生物除磷设计参数2. 工艺计算缺氧好氧活性污泥法生物除磷的工艺计算包括厌氧池（区）容积、好氧池（区）容积。

具体计算公式见下表。

A/O工艺生物除磷容积基计算公式（二）弗斯特利普( Phostrip) 除磷工艺Phostrip工艺是由Levin在1965年首先提出的，该工艺是在回流污泥的分流管线上增设一个脱磷池和化学沉淀池而构成的，其工艺流程见下图。

该工艺将在常规的好氧活性污泥法工艺中增设厌氧释磷池和化学沉淀池。

工艺流程为：部分回流污泥（约为进水量的10%~20% )通过旁流进入厌氧池，在厌氧池中的停留时间为8~ 12h, 使磷由固相中释放，并转移到水中；脱磷后的污泥问流到好氧池中继续吸磷，厌氧池上清液含有高浓度磷（可高达100mg/L 以上），将此上清液排入石灰混凝沉淀池进行化学处理生成磷酸钙沉淀，该含磷污泥可作为农业肥料，而混凝沉淀池出水应流入初沉池再进行处理。

Phostrip工艺不仅通过高磷剩余污泥除磷，而且还通过化学沉淀除磷。

该工艺具有生物除磷和化学除磷双重作用，所以Phostrip工艺具有高效脱氮除磷功能。

Phostrip工艺比较适合于对现有工艺的改造，只需在污泥回流管线上增设少量小规模的处理单元即可，且在改造过程中不必中断处理系统的正常运行。

总之，Phostrip工艺受外界条件影响小，工艺操作灵活，脱氮除磷效果好且稳定。

但该工艺存在流程复杂、运行管理麻烦、处理成本较高等缺点。

四、厌氧／缺氧／好氧活性污泥法脱氮除磷工艺需要同时脱氮除磷时，可采用厌氧／缺氧／好氧(A2/O)工艺，基本工艺流程如下图。

A2/O工艺脱氮除磷流程（一）一般规定进入系统的污水应符合下列要求：(1) 脱氮时，污水中的五日生化需氧量(BOD5 )与总凯氏氮(TKN)之比宜大于4 ;(2) 除磷时，污水中的BOD5与总磷( TP)之比宜大于17 ;(3) 同时脱氮、除磷时，宜同时满足前两款的要求；(4) 好氧池（区）剩余碱度宜大于70mg/L( 以碳酸钙CaC03计）；(5) 当工业废水进水COD超过1000mg/L 时，前处理可采用升流式厌氧污泥床反应器( UASB) 等厌氧处理措施；(6) 当工业废水进水的BOD5/COD小于0. 3时，前处理需采用水解酸化等预处理措施。
