工程地质学-第三章 岩体的工程地质性质与岩体分类-1-结构面特征与结构面类型

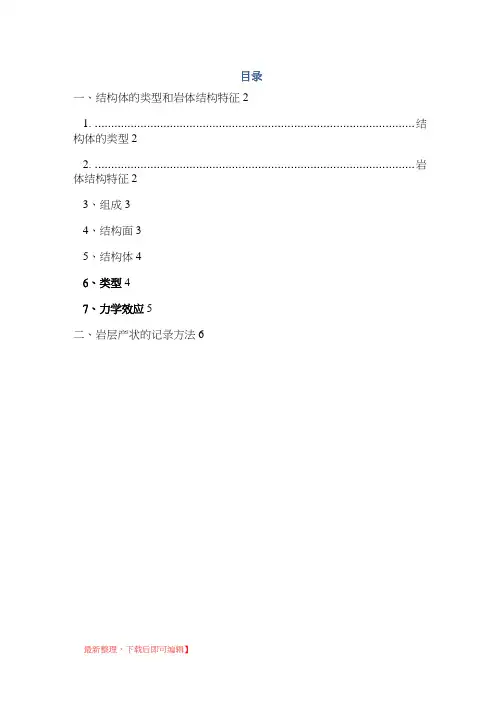

目录一、结构体的类型和岩体结构特征 (2)1.结构体的类型 (2)2.岩体结构特征 (2)3、组成 (3)4、结构面 (3)5、结构体 (4)6、类型 (4)7、力学效应 (5)二、岩层产状的记录方法 (6)一、结构体的类型和岩体结构特征1.结构体的类型由于各种成因的结构面的组合，在岩体中可形成大小、形状不同的结构体。

岩体中结构体的形状和大小是多种多样的，但根据其外形特征可大致归纳为：柱状、块状、板状、楔形、菱形和锥形等六种基本形态。

当岩体强烈变形破碎时，也可形成片状、碎块状、鳞片状等形式的结构体。

结构体的形状与岩层产状之间有一定的关系，例如：平缓产状的层状岩体中，一般由层面(或顺层裂隙)与平面上的“X”型断裂组合，常将岩体切割成方块体、三角形柱体等；在陡立的岩层地区，由于层面(或顺层错动面)、断层与剖面的上“X”型断裂组合，往往形成块体、锥形体和各种柱体。

结构体的大小，可用体积裂隙数Jv来表示。

其定义是：岩体单位体积通过的总裂隙数(裂隙数／m3)，表达式为：式中的Si为岩体内第i组结构面的间距；为该组结构面的裂隙数(裂隙数／m)。

根据Jv值的大小可将结构体的块度进行分类(表16-4-2)。

结构体块度(大小)分类表16-4-22.岩体结构特征岩体结构是指岩体中结构面与结构体的组合方式。

岩体结构的基本类型可分为整体块状结构、层状结构、碎裂结构和散体结构，它们的地质背景、结构面特征和结构体特征等列于表16-4-3中。

(三)岩体的工程地质特性岩体的工程地质性质首先取决于岩体结构类型与特征，其次才是组成岩体的岩石的性质(或结构体本身的性质)。

不同结构类型岩体的工程地质性质：1.整体块状结构岩体的工程地质性质整体块状结构岩体因结构面稀疏、延展性差、结构体块度大且常为硬质岩石，故整体强度高、变形特征接近于各向同性的均质弹性体，变形模量、承载能力与抗滑能力均较高，抗风化能力一般也较强，所以这类岩体具有良好的工程地质性质。

目录一、结构体的类型和岩体结构特征21. .................................................................................................. 结构体的类型22. .................................................................................................. 岩体结构特征23、组成34、结构面35、结构体46、类型47、力学效应5二、岩层产状的记录方法6一、结构体的类型和岩体结构特征1.结构体的类型由于各种成因的结构面的组合，在岩体中可形成大小、形状不同的结构体。

岩体中结构体的形状和大小是多种多样的，但根据其外形特征可大致归纳为：柱状、块状、板状、楔形、菱形和锥形等六种基本形态。

当岩体强烈变形破碎时，也可形成片状、碎块状、鳞片状等形式的结构体。

结构体的形状与岩层产状之间有一定的关系，例如：平缓产状的层状岩体中，一般由层面（或顺层裂隙）与平面上的“X”型断裂组合，常将岩体切割成方块体、三角形柱体等；在陡立的岩层地区，由于层面（或顺层错动面）、断层与剖面的上“X”型断裂组合，往往形成块体、锥形体和各种柱体。

结构体的大小，可用体积裂隙数Jv来表示。

其定义是：岩体单位体积通过的总裂隙数（裂隙数/m3）,表达式为：j严丄十丄十…十丄=勺丄（16-4-1）式中的Si为岩体内第i组结构面的间距；为该组结构面的裂隙数（裂隙数/m）。

根据Jv值的大小可将结构体的块度进行分类（表16-4-2）。

结构体块度（大小）分类表16-4-22.岩体结构特征岩体结构是指岩体中结构面与结构体的组合方式。

岩体结构的基本类型可分为整体块状结构、层状结构、碎裂结构和散体结构，它们的地质背景、结构面特征和结构体特征等列于表16-4-3中。

（三）岩体的工程地质特性岩体的工程地质性质首先取决于岩体结构类型与特征，其次才是组成岩体的岩石的性质（或结构体本身的性质）。

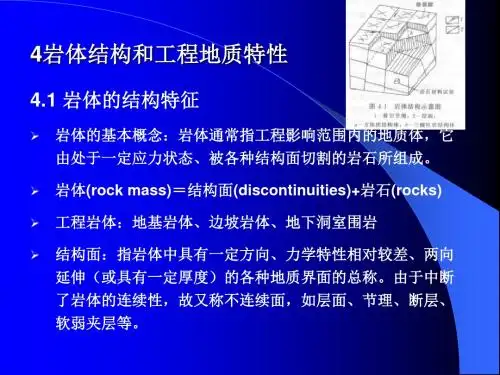

岩体的组成及工程地质特征一、岩体的概念岩体：可能由一种或多种岩石组合，且在形成现实岩体的过程中经受了构造变动、风化作用、卸荷作用等各种内力和外力地质作用的破坏及改造。

工程岩体的分类为：地基岩体、边坡岩体、地下工程围岩。

二、岩体的结构岩体是由岩块或土构成的，岩体的性质取决于岩石或土和结构面的性质。

岩体的结构面结构面的特征是影响结构面强度及其他性能的重要因素。

结构面的产状由走向、倾向和倾角三个要素。

岩体的地质构造（1）地质构造的几种类型（1）不利情况 （2）最不利情况（3）有利情况（岩层走向与边坡垂直） （4）有利情况（岩层倾向与边坡相反）（2）断裂构造①裂隙发育程度分级及对工程的影响①裂隙的分类③断层的组成及类型三、岩体结构特征1.岩体结构类型四、岩体的力学特性（一）岩体的变形特征岩体的变形通常包括结构面变形和结构体变形两个部分。

设计人员所关心的主要是岩体的变形特性。

岩体变形参数是由变形模量或弹性模量来反映的。

不同岩体具有不同的流变特性。

一般有蠕变和松弛两种表现形式。

试验和工程实践表明，岩石和岩体均具有流变性。

特别是软弱岩石、软弱夹层、碎裂及散体结构岩体，其变形的时间效应明显，蠕变特征显著。

（二）岩体的强度性质由于岩体是由结构面和各种形状岩石块体组成的，所以，其强度同时受二者性质的控制。

如当岩体中结构面不发育，呈完整结构时，岩石的强度可视为岩体强度。

如果岩体沿某一结构面产生整体滑动时，则岩体强度完全受结构面强度控制。

四、岩体的工程地质性质结构面的工程地质性质对岩体影响较大的结构面的物理力学性质，主要是结构面的产状、延续性和抗剪强度。

延伸长度为5-10m的平直结构面，对地下工程围岩的稳定就有很大的影响，对边坡的稳定影响一般不大。

结构面的规模是结构面影响工程建设的重要性质。

结构面的规模分为I-V级：①级指大断层或区域性断层，控制工程建设地区的稳定性，直接影响工程岩体稳定性。

Ⅱ、Ⅱ级结构面往往是对工程岩体力学和对岩体破坏方式有控制意义的边界条件，它们的组合往往构成可能滑移岩体的边界面，直接威胁工程安全稳定性。

第一章绪论1.1 工程地质学的研究内容和任务是什么？研究内容：（1）岩土工程性质的研究（2）工程动力地质作用的研究（3）工程地质勘察理论和技术方法的研究（4）区域工程地质研究研究任务：1、查明和分析评价建筑场地的工程地质条件2、论证和预测发生工程地质问题的可能性，提出防范措施3、提出及建议改善、防治或利用有关工程地质条件的措施，加固岩土体和防治地下水的方案。

4、研究岩体、土体分类和分区及区域性特点5、研究人类工程活动与地质环境之间的相互作用与影响。

1.2 说明人类工程活动与地质环境的关系？人类的工程活动和自然地质作用会改变地质环境，影响工程地质的变化。

1.3 什么是工程地质条件和工程地质问题？工程地质条件：工程地质条件是与工程建筑有关的地质条件的总称。

它包括工程建设物所在地区的地质环境要素：地层岩性、地质结构与构造、水文地质条件、地表地质作用、地形地貌、天然建筑材料等六个方面的因素。

工程地质问题：工程地质条件不能满足工程建筑上稳定和安全的要求时，工程建筑物与工程地质条件之间所存在的矛盾。

常见几类：地基稳定性问题——变形、强度；斜坡稳定性问题——地质灾害；洞室围岩稳定性问题——地质体受力和变形；区域稳定性问题——地震、震陷、液化、活断层。

1.4 说明工程地质学在土木工程建设中的作用？工程地质工作在土木工程建设中是很重要的，是设计之先驱。

没有足够考虑工程地质条件而进行的设计，是盲目的设计，都会给工程带来不同程度的影响。

轻则修改设计方案、增加投资、延误工期；重则是建筑物完全不能使用，甚至突然破坏，酿成灾害。

1.5 分析图1-7和图1-8在不同工程地质下的建筑物安全稳定问题。

解释：基坑无地下室时称基槽，视地基持力层和承载力确定开挖深度，如地基承载力满足要求，一般开挖深度为1.2m～2.0m；基坑有地下室时，开挖深度决定于地下室的层数。

图1-7：h—基坑深度，s—建筑物沉降量要点：1、建筑物持力层为黏土层，压缩层范围内地基为均匀地基。
