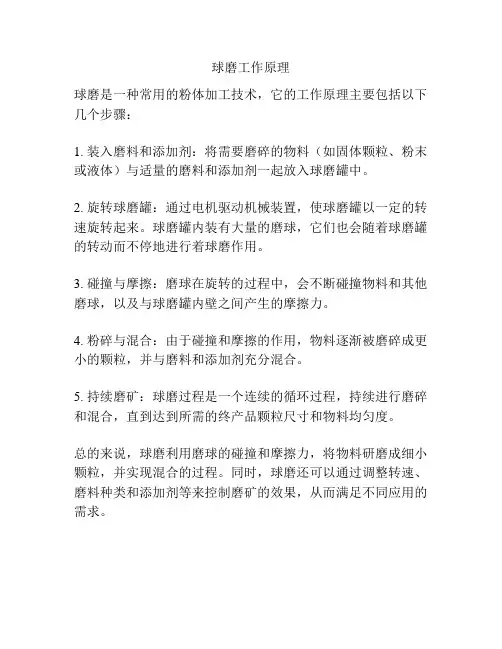

球磨工作原理
球磨是一种常用的粉体加工技术，它的工作原理主要包括以下几个步骤：
1. 装入磨料和添加剂：将需要磨碎的物料（如固体颗粒、粉末或液体）与适量的磨料和添加剂一起放入球磨罐中。

2. 旋转球磨罐：通过电机驱动机械装置，使球磨罐以一定的转速旋转起来。

球磨罐内装有大量的磨球，它们也会随着球磨罐的转动而不停地进行着球磨作用。

3. 碰撞与摩擦：磨球在旋转的过程中，会不断碰撞物料和其他磨球，以及与球磨罐内壁之间产生的摩擦力。

4. 粉碎与混合：由于碰撞和摩擦的作用，物料逐渐被磨碎成更小的颗粒，并与磨料和添加剂充分混合。

5. 持续磨矿：球磨过程是一个连续的循环过程，持续进行磨碎和混合，直到达到所需的终产品颗粒尺寸和物料均匀度。

总的来说，球磨利用磨球的碰撞和摩擦力，将物料研磨成细小颗粒，并实现混合的过程。

同时，球磨还可以通过调整转速、磨料种类和添加剂等来控制磨矿的效果，从而满足不同应用的需求。

实验室球磨机研磨球的选择
选择材质时需要考虑待研磨物料的密度、硬度和化学性质，一般来说，我们要选择密度和硬度都比样品大的研磨球，这样才能达到研磨的效果。

另外，由于实验室球磨机研磨时会产生热量，所以选择研磨球材质时要考虑材质的热稳定性，不能与待研磨物料发生化学反应。

2、研磨球大小
不同大小的研磨球作用不同，我们要分别配置。

大球重量大，对物料的撞击力大，可以轻松粉碎物料，但很难磨细，主要作用就是打碎物料；小球体积小，撞击次数较多，主要用于磨细物料。

每次研磨可以选择三种不同体积大小的研磨球(常用的是3mm、5mm、10mm三种尺寸)。

3、数量的配置
由于大小球的作用不同，我们要合理配置其数量，对于数量的多少，我们可以采用“表面积相等”的原则进行配置。

先根据不同研磨球的直径计算其表面积，然后使不同研磨球的总表面积大致相等即可。

4、球料装配比例
在球磨的过程中，我们需要在球磨罐中预留一定空间才能发挥有效作用，所以不能填料太满，一般装到研磨罐的四分之三。

另外，要想达到良好的球
磨效果，研磨球与样品物料的质量比建议保持在0.9~1.1之间。

精品资料欢迎下载。

球磨机给料器详解，研磨体的装载量详解以下是4种常用的球磨机给料器：1、溜管给料进料漏斗进入位于磨机中空轴颈里面的锥形套筒，沿着旋转的筒壁自行滑入磨机内，溜管断面呈椭圆形。

2、蜗形给料器蜗形给料器有一螺旋形的勺子，在转动时使物料沿勺子内壁逐渐向勺底滑动。

勺底处的侧壁上有一个圆孔，圆孔与球磨机的中空轴颈的孔对齐，物料经侧壁圆孔和中空轴颈进入球磨机内。

3、螺旋给料器螺旋给料器的工作原理同鼓形给料器相同，但结构不相同。

物料由给料漏斗送入勺轮，回转的勺轮将物料提升上去，再由轮叶直接倒在位于中空轴里面的螺旋套筒内，内螺旋叶片就把物料输送到磨机内。

4、联合给料器粗粒给料可以通过盖的孔直接由螺旋形隔板提升并送入中空轴颈，而在料槽中的返砂由勺和勾头掏起后经筒体的螺旋隔板送入中空轴颈。

这种方式不仅提高给料器的生产量，而且粗粒物料不需由勺子掏起，从而减少勺子的磨损。

1.调整球磨机研磨体的装载量根据生产试验，发现增大研磨体装载量，并不能达到增产的效果。

摸索发现，最合适的研磨体装载量应将钢球配球控制在额定装载量的95%。

2.优化球磨机钢球的级配分析Φ3200×13000mm水泥球磨机筛余曲线，得知一仓料端曲线下降不明显，说明该仓的粉碎能力不是很强；二仓出现较长的水平线段，说明该仓钢球级配有问题，为此对研磨体做出相应的调整：(1)增大一仓平均球径，降低二仓平均球径；(2)优化一，二仓填充料。

3.辊压机挤压效果的改进方法Φ3200×13000mm水泥球磨机是双仓磨，破碎功能部分转到辊压机上，这种情况下，挤压物料更易达到质量指标。

但考试由于产量的增加，辊压机压力减小，辊缝仍是原来设定的范围，致使通过量增大，物料挤压效果差，10mm以上颗粒含量较多，吐槽量增大，出口篦板易堵塞，部分颗粒沉积于二仓内消弱了研磨作用，辊压机主题故障频繁，运转率仅达40%左右，影响水泥球磨机产量。

改进措施：大修辊压机，焊补辊面，将辊缝设定稍微减小。

高能球磨机参数介绍高能球磨机是一种用于制备纳米材料的重要设备。

它通过高速旋转的钨钢球对样品进行机械力学处理，使其达到纳米级别的粒度。

在制备纳米材料、合金、陶瓷等领域有广泛应用。

本文将详细介绍高能球磨机的参数。

1. 球磨罐容积高能球磨机中最重要的部件就是球磨罐，它是将样品和钨钢球混合并进行机械力学处理的地方。

球磨罐通常由不锈钢或陶瓷制成，容积一般在50ml-500ml之间。

不同容积的球磨罐适用于不同量级的实验。

2. 钨钢球大小钨钢球是高能球磨机中起到关键作用的零件，它们通过撞击和摩擦对样品进行加工处理。

通常，钨钢球大小为3-10mm之间，大小不同会影响到样品加工后得到的粒度和形貌等参数。

3. 球磨时间在进行高能球磨实验时，需要规定一个合适的加工时间。

这个时间可以根据实验需要进行调整。

一般来说，球磨时间越长，样品的粒度会越小，但是过长的球磨时间也会导致样品表面产生氧化等不良影响。

4. 球磨速度高能球磨机中的钨钢球需要以一定的速度旋转才能对样品进行机械力学处理。

通常，球磨速度在200-500rpm之间。

不同的样品材料和加工目的需要不同的球磨速度。

5. 球磨重量比高能球磨机中样品和钨钢球之间的重量比也是一个重要参数。

通常，这个比例在1:5-1:10之间。

这个比例过大或过小都会影响到最终得到的样品粒度和形貌等参数。

6. 球磨温度高能球磨实验中，由于摩擦产生的热量会使得样品温度升高，因此需要对其进行控制。

通常，球磨温度控制在室温下进行即可。

7. 气氛环境在高能球磨实验中，气氛环境也是一个值得关注的参数。

有些材料容易受到空气中的氧化作用，因此需要在惰性气氛下进行实验，如氩气或氮气等。

总结高能球磨机是一种重要的制备纳米材料的设备。

在进行实验时，需要注意各个参数的设置和调整。

球磨罐容积、钨钢球大小、球磨时间、球磨速度、球磨重量比、球磨温度和气氛环境等都会影响到最终得到的样品粒度和形貌等参数。

因此，需要根据实验目的和样品材料进行合理的选择和调整。

球磨机工作原理球磨机是一种常用的矿石破碎设备，其工作原理是利用磨球在筒体内对物料进行研磨，从而达到破碎物料的目的。

本文将详细介绍球磨机的工作原理。

一、筒体结构1.1 筒体：球磨机的主体部份，通常由钢板焊接而成，内部安装有磨球和物料。

1.2 筒体内衬：通常采用耐磨材料制成，以防止物料和磨球对筒体造成损坏。

1.3 筒体端盖：用于固定筒体和磨球，通常采用铸铁或者钢板制成。

二、工作原理2.1 物料进料：物料通过进料装置进入球磨机的筒体内。

2.2 磨球研磨：筒体内装有一定数量的磨球，当筒体旋转时，磨球会对物料进行研磨。

2.3 破碎物料：物料在磨球的作用下，逐渐被研磨成所需粒度的细颗粒。

三、传动装置3.1 机电：提供球磨机的动力源，通过皮带传动或者联轴器连接到球磨机的主轴上。

3.2 主轴：传递机电的动力给筒体，使其旋转起来。

3.3 减速器：用于调节筒体的旋转速度，以满足不同物料的研磨要求。

四、排料装置4.1 排料板：安装在筒体的出料口，用于控制物料的排出速度。

4.2 排料筒：连接排料板和出料口，将研磨后的物料排出。

4.3 排料管道：将排出的物料输送到下一个工艺环节。

五、润滑系统5.1 润滑油：用于减少球磨机各部件的磨擦，延长设备的使用寿命。

5.2 润滑管路：连接润滑油箱和球磨机各部件，确保润滑油能够顺畅流动。

5.3 润滑系统：包括润滑油箱、泵、管路等部件，确保球磨机的正常运转。

综上所述，球磨机是一种重要的矿石破碎设备，其工作原理主要包括筒体结构、工作原理、传动装置、排料装置和润滑系统。

通过对球磨机的工作原理进行深入了解，可以更好地使用和维护球磨机，提高生产效率和设备的使用寿命。

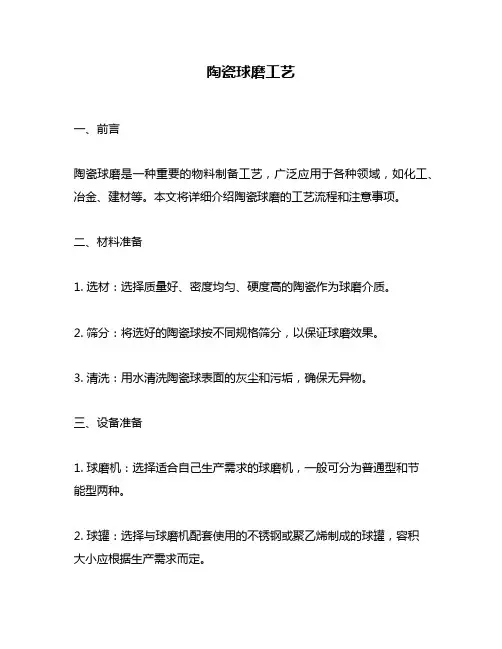

陶瓷球磨工艺一、前言陶瓷球磨是一种重要的物料制备工艺，广泛应用于各种领域，如化工、冶金、建材等。

本文将详细介绍陶瓷球磨的工艺流程和注意事项。

二、材料准备1. 选材：选择质量好、密度均匀、硬度高的陶瓷作为球磨介质。

2. 筛分：将选好的陶瓷球按不同规格筛分，以保证球磨效果。

3. 清洗：用水清洗陶瓷球表面的灰尘和污垢，确保无异物。

三、设备准备1. 球磨机：选择适合自己生产需求的球磨机，一般可分为普通型和节能型两种。

2. 球罐：选择与球磨机配套使用的不锈钢或聚乙烯制成的球罐，容积大小应根据生产需求而定。

3. 电机：配备功率适当的电机，以确保正常运转。

4. 控制系统：配备可靠的控制系统，调节转速和时间等参数。

四、操作步骤1. 将清洗干净的陶瓷球倒入球罐中，占球罐容积的60%左右。

2. 加入待磨物料，一般按照75%的比例加入。

3. 加入适量的水或溶液，使球罐内部湿润。

4. 关闭球罐盖子，启动电机，调节转速和时间等参数。

5. 球磨过程中应定期检查球罐内部情况，如有异物或泄漏等情况应及时处理。

6. 球磨结束后，关闭电机，取出球罐内的材料进行筛分、清洗和干燥等处理。

五、注意事项1. 选用合适的陶瓷介质：不同材质、不同规格的陶瓷介质对于不同物料有着不同的适应性。

2. 控制好转速和时间：转速过高会导致球磨介质间摩擦增大、温度升高等问题；时间过长则会影响生产效率和产品质量。

3. 定期检查设备：球磨机及配套设备要定期检查维护，确保设备运行正常。

4. 注意安全：在操作过程中要注意安全，避免发生意外事故。

六、结语陶瓷球磨是一种常用的物料制备工艺，具有广泛的应用前景。

通过合理的操作和维护，可以提高生产效率和产品质量。

希望本文能够为读者提供一些有用的参考。

球磨机的结构球磨机是一种常用的研磨设备，广泛应用于矿山、冶金、化工等行业。

它的结构设计旨在实现高效研磨和细化物料的目标。

球磨机主要由进料装置、滚筒、排料装置、传动装置、电气控制系统和支撑装置等组成。

下面将详细介绍球磨机的结构及其功能。

一、进料装置球磨机的进料装置位于机体的一端，通常由进料斗和螺旋输送机组成。

进料斗用于将物料导入滚筒内，而螺旋输送机则可将物料平稳地送入滚筒内。

进料装置的设计合理与否直接影响到球磨机的运行效果和研磨质量。

二、滚筒球磨机的滚筒是整个设备的核心部件，它由圆筒体和内衬板组成。

圆筒体是一个中空的圆柱体，内衬板则用于保护滚筒内壁免受磨损。

滚筒内装有一定数量的研磨体（通常是钢球），物料在滚筒内与研磨体一起进行研磨。

滚筒的设计参数，如直径、长度和转速等，会根据物料的性质和生产要求进行选择。

三、排料装置球磨机的排料装置位于机体的另一端，它通常由出料筒和螺旋输送机组成。

出料筒用于将研磨后的物料从滚筒中排出，而螺旋输送机则将物料顺利地输送到下一个工序。

排料装置的设计合理与否直接影响到球磨机的产能和研磨效果。

四、传动装置球磨机的传动装置主要由电机、减速器和传动轴组成。

电机驱动减速器，再通过传动轴传递动力给滚筒，实现滚筒的转动。

传动装置的设计合理与否直接影响到球磨机的运行稳定性和能耗。

五、电气控制系统球磨机的电气控制系统包括主电机控制、进料控制、排料控制和设备保护等功能。

通过电气控制系统，可以实现球磨机的启停、转速调节、进料量控制等操作，确保设备的正常运行和生产效率。

六、支撑装置球磨机的支撑装置主要由轴承和轴承座组成。

轴承用于支撑滚筒和传动装置，使其能够平稳运转。

轴承座则用于固定轴承，保证其在工作过程中的稳定性。

球磨机的结构设计十分重要，每个组成部分都发挥着重要的作用。

合理的结构设计可以提高球磨机的研磨效率、降低能耗，并保证设备的稳定运行。

不同行业的生产要求不同，因此在设计球磨机时，需要根据具体的生产需求进行结构参数的优化选择，以实现最佳的研磨效果。

球磨仪使用说明一、概述球磨仪是一种用于研磨物质的实验仪器，常用于制备粉末材料、合金、陶瓷粉末等。

它通过球磨罐中的磨料球对样品进行高速旋转和撞击，从而实现物质的研磨和混合。

二、球磨仪的组成球磨仪主要由球磨罐、驱动装置、控制装置和磨料球等组成。

1. 球磨罐：通常是一个圆筒形容器，内部涂有耐磨材料，如陶瓷、硬质合金等。

球磨罐的容积大小可以根据实际需要进行选择。

2. 驱动装置：用于驱动球磨罐进行旋转和撞击，常见的驱动方式有电动机驱动和气动驱动两种。

3. 控制装置：用于控制球磨仪的运行参数，如转速、时间等。

一般配备有数字显示屏和按钮控制面板。

4. 磨料球：通常采用不同材质和大小的磨料球，如陶瓷球、不锈钢球等。

磨料球的选择应根据需要研磨的物质性质和要求来确定。

三、使用步骤1. 准备工作：检查球磨仪的各个部件是否完好，确认球磨罐内无杂质，需要研磨的物质也要提前准备好。

2. 装样品：将需要研磨的物质放入球磨罐中，注意控制装入量，一般不超过球磨罐容积的三分之一。

3. 加入磨料球：根据需要选择适量的磨料球，加入到球磨罐中。

磨料球的数量和大小应根据实际情况来确定，一般为物料质量的3-5倍。

4. 关闭球磨罐：将球磨罐盖好，确保密封良好，以防止研磨过程中样品外溢。

5. 设置参数：通过控制装置设置所需的研磨参数，如转速、时间等。

根据具体物质的特性和研磨要求，选择合适的参数进行设定。

6. 启动球磨仪：按下启动按钮，球磨仪开始工作。

在研磨过程中，可以通过显示屏实时监控转速和运行时间等参数。

7. 研磨结束：根据实验要求设定的时间或达到预期效果后，停止球磨仪的运行。

注意在停止前先关闭球磨罐，待转速降至零后再打开罐盖。

8. 取出样品：将球磨罐从球磨仪中取出，打开罐盖，取出研磨后的样品。

注意操作时要戴好手套，以免受伤。

四、注意事项1. 在使用球磨仪前，必须进行安全操作培训，了解相关安全操作规程，并穿戴好相应的防护装备。

2. 在研磨过程中，应定期检查球磨罐的密封性能，确保没有外泄。

球磨机构造及工作原理球磨机是一种常见的磨料加工设备，广泛应用于矿山、水泥、化工、建材等领域。

它的主要作用是将磨料和物料进行混合、研磨和粉碎，从而达到制备粉体、合成材料、陶瓷等目的。

本文将介绍球磨机的构造和工作原理，帮助读者更好地了解和使用这一设备。

一、球磨机的构造球磨机主要由转筒、进料装置、放料装置、驱动装置、减速机、电机和控制系统等组成。

具体构造如下：1. 转筒转筒是球磨机的主体部分，由钢板制成，通常呈圆筒形。

转筒内部装有一定数量的磨球，磨球的直径一般在20mm-125mm之间。

转筒的长度和直径通常根据生产需求和工艺要求进行设计和制造，一般情况下，转筒的长度比直径大2-3倍。

2. 进料装置进料装置是将物料送入转筒中的设备。

通常有两种形式，一种是开口式进料装置，一种是封闭式进料装置。

开口式进料装置的优点是操作简单，但存在物料泼洒的问题；封闭式进料装置可以有效防止物料泼洒，但需要进行密封处理，实现较为复杂。

3. 放料装置放料装置是将磨矿物料排出转筒的设备。

通常有两种形式，一种是开口式放料装置，一种是封闭式放料装置。

开口式放料装置的优点是操作简单，但存在物料泼洒的问题；封闭式放料装置可以有效防止物料泼洒，但需要进行密封处理，实现较为复杂。

4. 驱动装置驱动装置是球磨机的动力来源，通常由电机、减速机和联轴器等部件组成。

电机通过联轴器带动减速机，减速机再通过齿轮传动带动转筒旋转。

驱动装置的功率和转速根据生产需求和工艺要求进行设计和选择。

5. 减速机减速机是将电机的高速旋转转换为转筒的低速旋转的设备，通常采用齿轮减速机。

减速机具有传动效率高、噪声小、寿命长等优点。

6. 电机电机是球磨机的动力来源，通常采用交流电机或直流电机。

电机的功率和转速根据生产需求和工艺要求进行设计和选择。

7. 控制系统控制系统用于对球磨机进行自动控制和监控，通常包括控制器、传感器、执行器等部件。

控制系统可以实现进料量、放料量、转速等参数的自动控制和调节，提高生产效率和质量。

QM-3SP4 行星式球磨机使用说明书1、工作原理QM 系列行星式球磨机是在一大盘上装有四只球磨罐，当大盘旋转时（公转）带动球磨罐绕自己的转轴旋转（自转），从而形成行星运动。

公转与自转的传动比为1：2（公转一转，自转两转）。

罐内磨球和磨料在公转与自转两个离心力的作用下相互碰撞、粉碎、研磨、混合试验样品。

2、可配球磨罐：容积（单罐容积，单位：毫升）：50、100、150、250、300、400、500。

球磨罐最大装料量：罐容积的四分之三（包括磨球）。

上述各项检查无误后即可装罐。

a、装磨球：为了提高球磨效率，罐内装入大小不同的磨球，大球主要作用是砸碎粗磨料，小球则用于磨细及研磨，使磨料磨到要求的细度。

下表列出各种规格球磨罐的配球数（仅供参考）罐容积（ml） 50 100 150 250 300 400 500球φ6 50 100 150 280 330 420 500（粒）φ10 8 16 24 40 48 80 100φ20 2 2 3注：最佳配球数根据磨料性质及要求细度，用户自行在实践中得出经验数据。

b、装磨料进料粒度：松脆材料≤10 ㎜，其它料≤3 ㎜。

球磨前磨料粒度要求：松脆磨料不大于10mm，其他磨料一般小于3mm。

装料不超过罐容积的四分之三（包括磨球）。

装球磨罐装罐完毕即可将球磨罐装入球磨机拉马套内，可同时装四个球磨罐，亦可以对称安装两个，不允许只装一个或三个。

安装后利用两个加力套管（本机附件）先拧紧V 型螺栓，然后拧紧锁紧螺母，以防球磨时磨罐松动。

注意：拧螺栓、螺母时不允许用锤敲击。

球磨罐安装完毕，罩上保护罩，安全开关被接通球磨机才能正常运行。

球磨过程中如遇意外，保护罩松动或脱落，安全开关断开，球磨机立刻停转，意外排除后重新罩上保护罩，再重新启动。

球磨完毕，用加力套管先松开锁紧螺母，再松开V 型螺栓即可以卸下球磨罐，把试样和磨球同时倒入筛子内（本机附件），使球和磨料分离。

再次球磨前先检查一遍拉马套有无松动，如松动，必须拧紧螺丝，以防意外。
