建筑装饰制图与识图-模块7家装类建筑装饰施工图的识读与绘制共61页文档

定位尺寸是确定装饰面或装饰物在平面布置图上 位置的尺寸。在平面图上需两个定位尺寸才能确定一
外形尺寸是装饰面或装饰物的外轮廓尺寸，由此
结构尺寸是组成装饰面和装饰物各构件及其相互 关系的尺寸，由此可确定各种装饰材料的规格，以及
平面布置图上为了避免重复，同样的尺寸往往只
代表性地标注一个，读图时要注意将相同的构件或部 装饰平面布置图是再图示建筑平面图的有关内容，包括建筑平面图上由剖切引起的墙柱断面和门窗洞口、定位轴线及其编号、建筑平面结构的各部
通过对各房间和其他空间主要功能的了解，明确 为满足功能要求所设置的设备与设施的种类、规格和
通过图中对装饰面的文字说明，了解各装饰面对 材料规格、品种、色彩和工艺制作的要求，明确各装 饰面的结构材料与饰面材料的衔接关系与固定方式，
面对众多的尺寸，要注意区分建筑尺寸和装饰尺 寸。在装饰尺寸中，又要分清其中的定位尺寸、外形
顶棚的选级顶棚各构件底面的高度，因
表明顶部灯具的种类、式样、规格、数量及布置
顶棚平面图上的小型灯具按比例用一个细实线圆 表示，大型灯具可按比例画出它的正投影外形轮廓，
表明空调风口以及顶部消防与音响设备等设施的
表明墙体顶部有关装饰配件（如窗帘盒、窗帘等）
（9）建筑物室内立面图的名称，应根据平面图 中内视符号的编号或字母确定（如：①立面图、立面
3. （1）剖面图的剖切部位，应根据图纸的用途或
设计深度，在平面图上选择能反映全貌、构造特征以
（2） （3） 建筑剖面图内应包括剖切面和投影方向可
（4）剖切符号可用阿拉伯数字、罗马数字或拉
（5）画室内立面图时，相应部位的墙体、楼地 面的剖切面宜有所表示。必要时，占空间较大的设备
（2）建筑装饰施工图所要表现的内容多，它不

总平面图的图示内容
1．拟建建筑的定位 拟建建筑的定位有三种方式：一种是利用新建筑与原有建筑或道路中心线的距离确 定新建筑的位置；第二种是利用施工坐标确定新建建筑的位置；第三种是利用大地 测量坐标确定新建建筑的位置。 2．拟建建筑、原有建筑物位置、形状 在总平面图上将建筑物分成五种情况，即新建建筑物、原有建筑物、计划扩建的预 留地或建筑物、拆除的建筑物和新建的地下建筑物或构筑物，当我们阅读总平面图 时，要区分哪些是新建建筑物、哪些是原有建筑物。在设计中，为了清楚表示建筑 物的总体情况，一般还在总平面图中建筑物的右上角以点数或数字表示楼房层数。
建筑平面图的图示方法
当建筑物各层的房间布置不同时应分别画出 各层平面图； 若建筑物的各层布置相同，则可以用两个或 三个平面图表达，即只画底层平面图和楼层 平面图（或顶层平面图）。此时楼层平面图 代表了中间各层相同的平面，故称标准层平 面图。
6.2 建筑平面图
6.2.2 建筑平面图的内容及有关规定
建筑识图(很完整的)
单击此处添加副标题内容
建筑 施工 图的 识图
目录
1 概述
2 建平总平面图、平面图 3 建筑立面图 4 建筑剖面图
53 建筑详图
Back
6.1 概述
6.1.1 房屋的组成及其作用
房屋按使用功能分为民用建筑、工业建筑和农业建筑。 除单层工业厂房外，各种不同功能的房屋一般都由基础、 墙(柱)、楼地面、屋面、楼梯和门窗六大部分组成，如图 6.1 1.基础
3．识读总平面图注意的问题
4)看红线范围内的地势是否平坦. 5)注意图中标注的室外整平地面的绝对标高及室内地面 的绝对标高。 6)新建房屋的具体位置有明确的定位尺寸或数字。新建 房屋的朝向由指北针来判断。

（5）建筑物平面图应注写房间的名称或编号。 编号注写在直径为6mm细实线绘制的圆圈内，并在
（6）平面较大的建筑物，可分区绘制平面图， 各区应分别用大写拉丁字母编号，但每张平面图均 应绘制组合示意图。在组合示意图中要提示的分区，
（7） （8）为表示室内立面在平面图上的位置，应在 平面图上用内视符号注明视点位置、方向及立面编 号，如图1.1所示。
具体位置和大小，以及与建筑结构的相互关系，平
平面布置图的尺寸标注也分外部尺寸和内部尺 寸。外部尺寸一般是套用建筑平面图的轴间尺寸和 门窗洞、洞间墙尺寸，而装饰结构和配套布置的尺 寸主要在图形内部标注。内部尺寸一般比较零碎， 直接标注在所表示的内容附近。若遇重复相同的内
为了区别平面布置图上不同平面的上下关系， 必要时也要注出标高。为了简化计算、方便施工起 见，装饰平面布置图一般取各层室内主要地面为标
（5）较简单的对称式建筑物或对称的构配件等， 在不影响构造处理和施工的情况下，立面图可绘制
（6）在建筑物立面图上，相同的门窗、阳台、 外檐装修、构造做法等可在局部重点表示，绘出其
（7）在建筑物立面图上，外墙表面分格线应表
（8）有定位轴线的建筑物，宜根据两端定位轴 线号编注立面图名称（如：①～⑩立面图、～立面 图）。无定位轴线的建筑物可按平面图各方的朝向
（4）标准定型化设计少，可采用的标准图不多， 致使基本图中大部分局部和装饰配件都需要专画详
（5）建筑装饰施工图由于所用比例较大，有的 是建筑物某一装饰部位或某一装饰空间的局部图示， 笔力比较集中，有些细部描绘比建筑施工图更细腻。
建筑装饰工程图由效果图、建筑装饰施工图和 室内设备施工图组成。
建筑装饰施工图也分基本图和详图两部分。基 本图包括装饰平面图、装饰立面图、装饰剖面图， 详图包括装饰构配件详图和装饰节点详图。

7.2 钢筋混凝土楼板
7.2 钢筋混凝土楼板
7.2.2 预制装配式钢筋混凝土楼板
1）实心平板 预制实心平板的板面较平整，其跨度较小，一般不超过 2.4 m，板厚为60～100 mm，宽度为600～1 000 mm。 由于板的厚度较小，且隔声效果较差，故一般不用作房间 的楼板，而是两端常支承在墙或梁上，用作楼梯平台、走 道板、隔板、阳台栏板、管沟盖板等，如图7-10所示。
7.1 楼板层与楼板
7.1.2 楼板的类型及设计要求
1）楼板的类型
楼板是楼板层的结构层，可将其承受的楼面传来的荷载 连同其自重有效地传递给其他支承构件，即墙或柱，再由墙 或柱传递给基础。在砖混结构建筑中，楼板还对墙体起着水 平支承作用，以增加建筑物的整体刚度。因此，楼板要有足 够的强度和刚度，并符合隔声、防火要求。按所使用材料的 不同，楼板可分为木楼板、砖拱楼板、钢筋混凝土楼板等类 型，如图7-2所示。
7.2 钢筋混凝土楼板
4）无梁楼板 无梁楼板的柱网应尽量按方形网格布置，跨度在6 m左
右较为经济。由于楼板的跨度较大，故板厚不宜小于150 mm，一般为160～200 mm。
无梁楼板的板底平整，室内净空高度大，采光、通风条 件好，便于采用工业化的施工方式，适用于楼面荷载较大的 公共建筑(如商店、仓库、展览馆等)和多层工业厂房。
（1）单梁式楼板。（2）双梁式楼板。
7.2 钢筋混凝土楼板
3）井式楼板 井式楼板是一种特殊的双梁式楼板，梁无主、次之分，
通常采用正交正放或正交斜放的布置形式。当房间的跨度超 过10 m，并且平面形状近似于正方形时，常在板下沿两个 方向设置等距离、等截面尺寸的井字形梁，从而形成井式楼 板，如图7-6所示。由于井式楼板结构形式整齐，具有较强 的装饰性，多用于公共建筑的门厅和大厅式的房间。

40
50
60
70
80
用圆规作正六边形
三、已知外接圆作正五边形
15=54=43=32=21
1
5
2
A
N
O
M
B
4
3
四、已知外接圆作正七边形
A
B
1
2 3
C
4
5
G
N
F
6
D
E
M
四、椭圆画法 (已知长短轴）
同心圆法
B
A
椭圆画法 (已知长短轴）
四心近似画法
E
D
F4
R1
R
O
C
1
2
3
铅笔
铅笔削法
铅笔用法
三角板
用于和丁字尺配合画与水平线成15°倍角的倾斜 线和垂直线，及它们的平行线；两块三角板配合使 用可绘制其他角度的垂直线或平行线。
绘图仪器
分规 分规用以截取或等分线段。
圆规 圆规是画圆或圆弧的仪器。
曲线板
曲线板主要用于 描绘非圆曲线。
图板、丁字尺、三角板的运用
0 1 2 3 4 5 6 7 8 9 10 11 12
作90°线 作60°线 作45°线 作30°线 作15°线 作75°线 作平行线
0
10
20
30
40
50
60
70
80
00
1100
2200
3300
4400
5500
6600
7700
8800
0
10
20
30
40
50
60
70
80
2.3 几何作图
一、等分直线段

常用符号：（3）一--、--索概引述符号和详图符号
⑴ 索引符号 圆φ10，0.25b 、水平直径0.25b 实线
引出线
5
5
2
标准图册编号
J103 5
2
2
3 J103 4
4
5
上为详图编号，下为详图所在图 纸编号，细短线示详图在本页
索引符号
被剖切部位画剖切位置粗实线，引 出线引出索引符号，引出细线一侧 为投射方向
平瓦 25×25挂瓦条 25×30压毡条 油毡一层 1∶3水泥沙浆找平层 空心板木楔
多层构造引出线
若层次为横向排序， 则由上至下的说明 顺序与从左到右的 层次一致。
瓷砖贴面（面层） 8~10厚水泥石灰膏 砂浆（粘结层） 15厚1∶3水泥砂 浆打底（底层） 砖墙（基层）
常用符号：（4）----指北针
常用符号：（2）----标高
标高分绝对标高和相对标高。
标高数字应以m为单位，注写到小数点后第三位。总平面图中一
般标注绝对标高，可注至小数点后两位。
36.60
标高符号画法 45°
适当长度写 标高数字
45°
总平面图室外标高符号
适当长度写 标高数字
≈3
≈3 视需要而定
≈3
142.00(+0.000)
室内标高符号及标注示意
面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、
勒脚、踢脚板等 组成，如下图(是一幢三层的小别墅住宅）所示。
楼梯
内墙 窗洞
外墙
门 台阶
地面
窗台
外墙
天窗(老虎窗)
装饰线条 勒脚
窗
楼面
地面 散水 基础
基础起着承 受和传递荷载的 屋面 作 用 ； 屋 顶 、 外 墙、雨蓬等起着 隔热、保温、避 风遮雨的作用； 屋面、天沟、雨 外墙 水 管 、 散 水 等 起 着排水的作用； 台阶、门、走廊 、楼梯起着沟通 房屋内外、上下 楼梯 交 通 的 作 用 ； 窗 则主要用于采光 和通风；墙群、 勒脚、踢脚板等 起着保护墙身的 作用。

0123456789
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
ABCDEFGHIJKL
abcdefghijklmnopqrstuvwxyz
αβγδεζηθφψωλ
第二节 制图标准
三、图线
第二节 制图标准
三、图线
图线的画法（注意事项）
(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线段 长度和间隔应各自大致相等。
(2)相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于0.2mm。 (3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外3mm～5mm，
且点画线的首末两端是长划，而不是短划；用点画线绘制圆的对称中心线 时，圆心应为线段的交点。 (4)在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。 (5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是线、线 相交，而不应在空隙处或短划处相交，但虚线如果是实线的延长线时，则 在连接虚线端处留有空隙。 (6)图线不得与文字、数字或符号重叠、混淆，当不可避免时，应首先保证文字 等的清晰，如图所示。
第一节 认识及使用绘图工具
一、绘图工具
绘图铅笔
用H和B代表铅芯的软硬度。
1．“H”表示硬性铅笔，色浅淡。H前边 的数字越大，表示铅芯越硬（浅淡）； 2．“B”表示软性铅笔，色浓黑。B前边 的数字越大，表示铅芯越软（浓黑）; 3．“HB”是中性铅，表示铅芯软硬适当。 一般情况下， 画底稿：用2H或3H 描深图线：用B、2B或HB 写字：用HB。 注：见图1-6
最新版
《建筑装饰制图与识图》
备课课件
《建筑装饰制图与识图》
建筑工程 制图与施工图识读
建筑制图是研究建筑工程图样的一门学科，工程 图样是工业生产中一项重要的技术资料，是工程界 共同的语言，是工程技术人员设计思想的载体。

节点紧固件

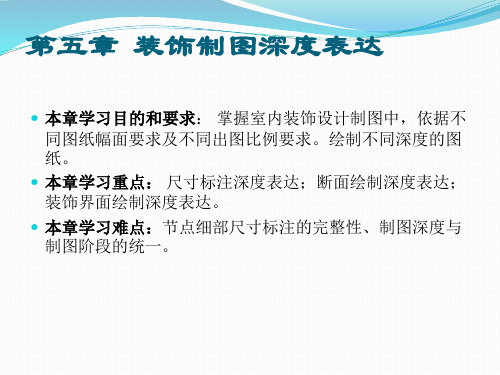

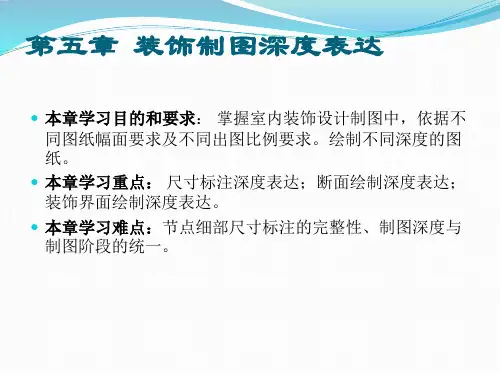

三． 装饰界面绘制深度
装饰界面绘制深度指对各平、顶、立界面，及陈设界面的 绘制详细程度，其绘制深度依据不同比例来设置。
1．装饰界面绘制深度大体分为四个级别： （1）.画出外形轮廓线和主要空间形态分割线（１：２０
０、１：１５０、１：１００）
（2）.画出外形轮廓线和轮廓线内的主要可见造型线（１： １００、１：８０）
第五类设置：当绘制特别复杂的建筑装饰立面图或断面图 时，适用1：20、1：10的比例。
第六类设置：当绘制建筑装饰断面图、节点图、大样图时， 适用1：10、1：5、1：2、1：1的比例。
注：上述设置可按具体情况由设计负责人针对某一项目进 行合并或调整。
二．断面绘制深度表达
断面绘制深度是指对装饰构造层剖面的表示深度，其绘制 深度按不同比例的设置，均有不同的绘制深度，装饰断面 可包括平面系列、剖面系列和详图系列。按不同的比例， 装饰断面（层）绘制深度共分五个级别。
或比例。 （4）分段尺寸：各图样内的大构图尺寸（如：立面的三
段式比例尺寸关系、分割线的板块尺寸、主要可见构图轮 廓线尺寸）。 （5）局部尺寸：局部造型的尺寸比例（如：装饰线条的总 高、门套线的宽度）。 （6）节点细部尺寸：一般为详图上所进一步标注的细部 尺寸（如：门缝的宽度）。 上述六类尺寸设置是按设计深度顺序由(1)至(6)的递进关系。 在运用时遵循以下原则：
断面深度画法，以x为比例读数。
（1）. 当1: x时（x﹥100）,如１：２５０、１：２００、１： １５０等
断面层总厚度﹤１５０mm时：不表示断面。
断面层总厚度≥１５０mm时：表示断面外饰线，不
表示断面层。
（2）.当1：x时（60＜x≤100）时，如：1：100、1：80、1： 70等

• 图样轮廓以外的尺寸界线距图样 最外轮廓线之间的距离≮10，平行 排列的尺寸线的间距宜为7~10，全 图一致。
• 总尺寸的尺寸界线应靠近所指 部位，中间的尺寸界线可稍短， 但其长度要相等。
尺寸的排列与布置
◆相互平行的尺 寸线应从被注 写的图样轮廓 线由近向远， 小尺寸在内， 大尺寸靠外整 齐排列
（4）图线不得与文字、数字和符号重叠、混淆，不可避免时，应首先保 证文字等的清晰。
图线交接的画法举例
虚线与虚线交接或虚线与其 它图线交接时，应是线段交 接。虚线为实线的延长线时，
不得与实线连接。
幅面代号 A0、A1
A2、A3、A4
虚线、点画线等相交处画法
图框线、标题栏线的宽度
图框线宽度
标题栏外框宽度
标题栏 会签栏
幅面线、图框线、标题栏、会签栏 实例
制图标准：（2）----图线
(1) 线宽
线宽组（mm）
线宽比
b
1.4
0.7b 1.0
线宽组
1.0
0.7
0.7
0.5
0.5 0.35
0.5b 0.7
0.5 0.35 0.25
0.25b 0.35 0.25 0.18 0.13
注：1 需要微缩的图纸，不宜采用0.18mm及更细的线宽。 2 同一张图纸内，各不同线宽中的细线，可统一采用
7
5 3.5
字宽 14 10
7
5 3.5 2.5
图纸上所需书写的文字、数字或符号等，均应笔画清 晰、字体端正、排列整齐，标点符号应清楚正确。
1、汉 字
字体的基本笔划：
长仿宋体特点：
木一 图
1.横平竖直 2.起落分明 3.结构匀称 4.填满方格

图3-5

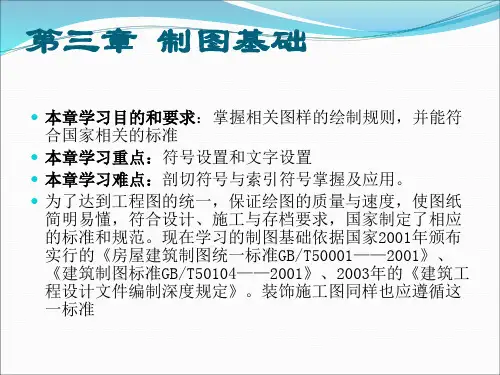

4．图纸布局原则 为了能够清晰、快速地阅读图纸，图样在图幅上排列要遵
循一定规则，所有构图要呈齐一性原则。这样可以使图面 的组织排列在构图上呈统一整齐的视觉编排效果，并且使 得图面内的排列在上下、左右都能形成相互对应的齐律性。 5．图纸类型及顺序 一个项目的完成是由许多专业共同协调配合完成的，如建 筑、结构、水电、暖通等专业，他们按照各自的要求用投 影的方法，并遵循国家颁布的制图标准及各专业的习惯画 法，完整、准确地用图样表达出构筑物的形状、大小尺寸、 结构布置、材料和构造做法，是施工的重要依据（详见各 专业设计要求）。
图3-2
图3-3
装饰设计中标题栏是将设计单位名称、工程名称、图纸内 容、工程负责人、设计、制图、审核、核对、项目编号、 图号、比例、日期等集中罗列的表格。
以往的建筑设计制图规范中，标题栏一般位于图框的右下 角，如图3-2所示。而在装饰设计制图中，标题栏的放置位 置目前主要有以下三种：（1）在图框右下角；（2）在图 框的右侧并竖排标题栏内容；（3）在图框的下部并横排标 题栏内容，如图3-3所示。标题栏也可简称为图标，图标通 常分为大图标和小图标。以下两例是放置在图纸右下角的 大小图标，如图3-4（a）、3-4（b）所示。
（1）.按照设计过程，这些图纸可分为：方案设计图、初 步设计图和施工图。按照专业的不同可以分为：建筑施工 图、室内装饰施工图、景观施工图、结构施工图、设备施 工图等。
（2）.一项完整工程的图纸编排顺序，应依次为：图纸目 录、总图及说明、建筑、结构、给水排水、采暖通风、电 气、动力。以某专业为主体的工程图纸应突出该专业。
1．大图标一般用于0、1及2号图纸上。图标尺寸通常为 180×50、180×60、180×70（单位：mm）。
3-4（a）

⑶ 圆弧及角度的表示法
⑷ 标高。一般注到小数点以后第二位为止。 如20.00、3.60及-1.50等。 单位:米
六、图线 ① 线的种类与用法（b=0.4-0.8mm
线的名称
种类
标准实线
实
粗实线
线
中实线
细实线
虚线 点划线 折断线
线型
宽度 b
b或更粗 b/2
b/4或更细
b/4或更细
适用范围
立面轮廓线，表格的 外框线等
25
2 尺寸的标注
例：建筑组合体四 棱柱的尺寸标注 1）进行形体分析 2）标注定形尺寸 3）标注定位尺寸 4）标注组合体的
总尺寸
26
2．1．3建筑形体投影图的识读方法
1. 建筑形体投影图的识读 1 形体分析法
例:根据三面投影图 想象建筑形体的形状
27
2 线面分析法 例：想象出建筑形体的形状。
①了解投影图,内部的一些线条可视为若干面 截割成的孔、洞、槽等。
学习内容
第一章 制图的基本知识和标准规定 第一节 制图工具及用法 第二节 制图的有关标准规定 第三节 三视图
第二章 室内装饰施工图的画法 第一节 室内平面图和室内顶棚平面图 第二节 室内立面图 第三节 室内详图
第一章 制图的基本知识和标准规定
第一节 制图工具及用法 第二节 制图的有关标准规定 第三节 三视图
34
例：一花池剖面图
35
2）半剖面图：如果被剖切的物体是对称的, 画图时，可以对称符号为界，一半画外形图， 一半画剖面图，用一个图同时表示物体的外 形和内部构造，这种剖面图称为半剖面图。
1
2
2
1 36
3）阶梯剖面图：用两个或两个以上的平行剖 切平面剖切物体所得到的剖面图,称为阶梯剖 面图。
