20.电能表(电能表结构和工作原理)

电能表的基本结构与原理一、引言电能表是用于测量电能的仪表，也称为电度表。

它是电力系统中非常重要的组成部分，用于计量电能消耗，为用户提供准确的电费计算。

二、电能表的基本结构1. 外壳电能表的外壳通常由塑料或金属材料制成。

外壳具有防护作用，保护内部元件免受外界环境影响。

2. 机械结构机械结构是电能表中最重要的部分之一。

它由转子、定子和传动机构组成。

转子和定子之间通过磁场相互作用实现转动。

传动机构将转子的旋转运动转换为指针或数字显示器上的数字显示。

3. 电路板在现代电能表中，大多数功能都由微处理器控制。

因此，电路板是必不可少的组成部分。

它包括处理器、存储器、输入/输出接口等元件。

4. 其他元件除了上述主要元件之外，还有其他一些辅助元件，如瞬时过载保护装置、灯泡等。

三、电能表的工作原理1. 磁场作用力原理当通有交流电流时，电能表的定子和转子之间会产生磁场。

由于磁场相互作用力的作用，转子开始旋转。

旋转速度与电流强度成正比。

2. 传动机构原理当转子旋转时，传动机构将其运动传递到指针或数字显示器上。

指针或数字显示器上的数字表示电能消耗量。

3. 微处理器控制原理现代电能表通常采用微处理器控制。

微处理器可以对电能进行精确测量，并将数据存储在存储器中。

此外，它还可以执行其他功能，如过载保护、通信等。

4. 瞬时过载保护装置原理当负载突然增加时，电能表可能会遭受瞬时过载。

为了防止这种情况发生，一些现代电能表配备了瞬时过载保护装置。

这种装置通过监测负载变化来控制电流大小，并在必要时切断电源。

四、总结综上所述，电能表是一种非常重要的仪表，在现代社会中发挥着重要作用。

它的基本结构包括外壳、机械结构、电路板和其他元件。

其工作原理主要包括磁场作用力原理、传动机构原理、微处理器控制原理和瞬时过载保护装置原理。

通过对电能表的了解，我们可以更好地理解电力系统的工作原理，并为其提供更好的服务。

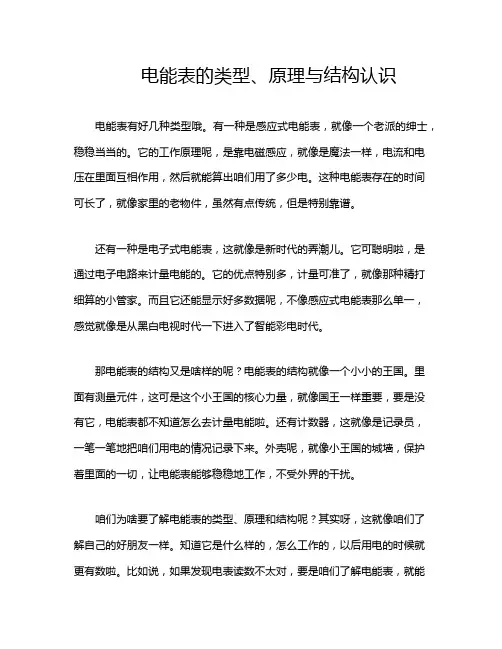

电能表的类型、原理与结构认识电能表有好几种类型哦。

有一种是感应式电能表，就像一个老派的绅士，稳稳当当的。

它的工作原理呢，是靠电磁感应，就像是魔法一样，电流和电压在里面互相作用，然后就能算出咱们用了多少电。

这种电能表存在的时间可长了，就像家里的老物件，虽然有点传统，但是特别靠谱。

还有一种是电子式电能表，这就像是新时代的弄潮儿。

它可聪明啦，是通过电子电路来计量电能的。

它的优点特别多，计量可准了，就像那种精打细算的小管家。

而且它还能显示好多数据呢，不像感应式电能表那么单一，感觉就像是从黑白电视时代一下进入了智能彩电时代。

那电能表的结构又是啥样的呢？电能表的结构就像一个小小的王国。

里面有测量元件，这可是这个小王国的核心力量，就像国王一样重要，要是没有它，电能表都不知道怎么去计量电能啦。

还有计数器，这就像是记录员，一笔一笔地把咱们用电的情况记录下来。

外壳呢，就像小王国的城墙，保护着里面的一切，让电能表能够稳稳地工作，不受外界的干扰。

咱们为啥要了解电能表的类型、原理和结构呢？其实呀，这就像咱们了解自己的好朋友一样。

知道它是什么样的，怎么工作的，以后用电的时候就更有数啦。

比如说，如果发现电表读数不太对，要是咱们了解电能表，就能大概知道是哪里出了问题，是电表本身的问题呢，还是用电设备有啥毛病。

而且呀，了解这些也挺有趣的，感觉自己像是个小小的电力专家呢。

电能表虽然看起来普普通通的，但是它背后的学问可真不少。

就像那些看起来不起眼的小物件，仔细一研究，都有着自己独特的魅力。

咱们在日常生活中，可不能只把它当成一个简单的读数工具，而是要把它当成一个小小的科技宝藏，去探索它的奥秘。

这样，咱们在用电的时候，心里就更踏实，也更能感受到科技就在咱们身边，这种感觉真的特别棒呢。

电子电能表原理电子电能表是一种用于测量电能的设备，它采用了电子技术，相对于传统的机械电能表，具有更高的精度和可靠性。

本文将介绍电子电能表的工作原理。

一、电子电能表的基本构成和工作原理电子电能表由电能计量装置和显示装置两部分组成。

1. 电能计量装置电能计量装置是电子电能表的核心，主要由电流互感器、电压互感器、ADC转换器、测量模块和数据处理模块等组成。

（1）电流互感器电流互感器主要用于将高电流转变为低电流，以便进行测量和计算。

它利用互感原理，将电流通过线圈产生磁场，再通过磁场感应原理将高电流转变为低电流。

（2）电压互感器电压互感器主要用于将高电压转变为低电压，同样是通过互感原理实现。

它将高电压引入线圈，产生磁场，再通过磁场感应原理将高电压转变为低电压。

（3）ADC转换器ADC转换器是将模拟电信号转换为数字信号的核心组件。

电流和电压经过互感器转换为相应的模拟电信号，再经过ADC转换器将其转换为数字信号。

（4）测量模块测量模块主要用于对转换后的电信号进行测量和计算，得到电能的数值。

（5）数据处理模块数据处理模块主要用于对测量到的电能数值进行处理和存储，同时提供数据通信接口供用户查询和管理。

2. 显示装置显示装置用于显示电能的数值，通常采用液晶显示屏或数码管等。

二、电子电能表的工作过程电子电能表的工作过程主要分为信号采集、数字信号处理和数据显示三个阶段。

1. 信号采集电流和电压通过互感器转换为模拟电信号，经过ADC转换器转换为数字信号，并送入测量模块进行测量。

2. 数字信号处理测量模块对采集到的数字信号进行处理，得到电能的数值。

同时，数据处理模块对电能数值进行校正和存储，以提供准确的电能数据。

3. 数据显示电能的数值通过显示装置展示给用户，用户可以通过查询和管理接口获取电能数据。

三、电子电能表的优势和应用相对于传统的机械电能表，电子电能表具有以下优势：1. 高精度：采用了电子技术，具有更高的测量精度，能够准确地测量电能。

电能表的基本结构和原理
电能表（Electric Meter）是电力公司使用的一种电流测量工具，它能够实时测量家庭和工厂消耗的电量大小。

一、电能表的基本结构
1.外壳：电能表采用了结实的外壳结构，通常是金属或铝材料，以便于防护内部的金属部件免受外界的干扰。

2.安装架：电能表的安装架是将整个电能表机械和电气部件组装在一起的金属支架；
3.机械组件：电能表机械组件主要包括显示器、转动环、测量杆、磁轭、携带框等；
4.电气组件：电能表电气组件主要包括电流互感器、电压互感器、电力电子元件、控制单元等。

二、电能表的工作原理
1.测量电流：通过将电流互感器连接于电路中，以主动态电流路作为测量输入，电流互感器可以将电流变化器变化成相应的电压信号；
2.测量电压：电压互感器将高压供电系统中的电压变换成相应的电压信号并发送给控制单元；
3.计量：电能表所用的控制单元将电流电压信号转换成一定比例的电力参数，然后将该参数激励转动环，最终实现电能表的计量功能；
4.显示：电能表的显示由转动环的旋转距离与表盘的比例来实现，从而将电能参数显示出来。

总之，电能表的基本结构和工作原理复杂，但都以测量电流和电压信号，以及电能参数的显示为核心运行方式，从而为电力公司实时测量出消耗的电量大小提供了重要保障。

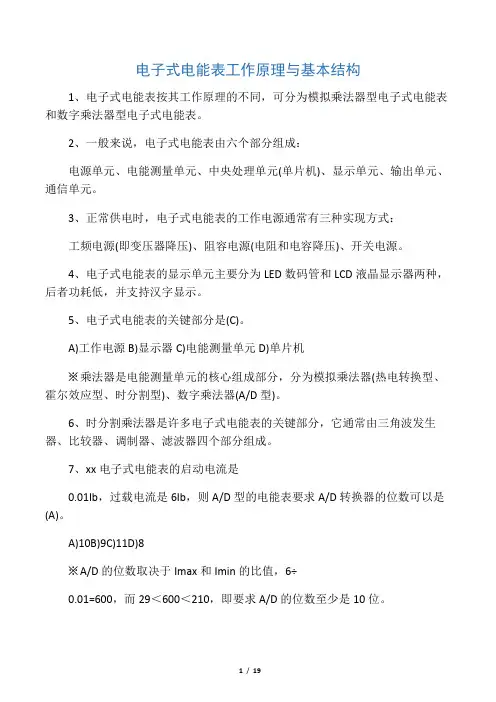

电子式电能表工作原理与基本结构1、电子式电能表按其工作原理的不同，可分为模拟乘法器型电子式电能表和数字乘法器型电子式电能表。

2、一般来说，电子式电能表由六个部分组成：电源单元、电能测量单元、中央处理单元(单片机)、显示单元、输出单元、通信单元。

3、正常供电时，电子式电能表的工作电源通常有三种实现方式：工频电源(即变压器降压)、阻容电源(电阻和电容降压)、开关电源。

4、电子式电能表的显示单元主要分为LED数码管和LCD液晶显示器两种，后者功耗低，并支持汉字显示。

5、电子式电能表的关键部分是(C)。

A)工作电源B)显示器C)电能测量单元D)单片机※乘法器是电能测量单元的核心组成部分，分为模拟乘法器(热电转换型、霍尔效应型、时分割型)、数字乘法器(A/D型)。

6、时分割乘法器是许多电子式电能表的关键部分，它通常由三角波发生器、比较器、调制器、滤波器四个部分组成。

7、xx电子式电能表的启动电流是0.01Ib，过载电流是6Ib，则A/D型的电能表要求A/D转换器的位数可以是(A)。

A)10B)9C)11D)8※A/D的位数取决于Imax和Imin的比值，6÷0.01=600，而29＜600＜210，即要求A/D的位数至少是10位。

8、U/F(电压/频率)转换器组成的电能测量单元，其作用是产生正比于有功功率的电能脉冲。

9、采用电阻网络作为电能表的电压采样器的最大特点是线性好和成本低，缺点是无法实现电气隔离。

采用电压互感器的最大优点是可实现初级和次级的电气隔离，并可提高电能表的抗干扰能力，缺点是成本高。

10、试简单描述检定无源脉冲电能表误差。

答：通常在脉冲正端施加一个VDD=＋5～12V的直流电源，有的现场校验仪或电能表检定装置具有这一电源，中间串联R=5～10Ω的电阻，再输入给检定脉冲回路。

11、单片机就是将微型计算机所具备的几个基本功能，如中央处理单元CPU、程序存储器ROM、数据存储器RAM、定时计数器Timer/Counter、输入输出接口I/O等，集成到一块芯片中而构成小型计算机。

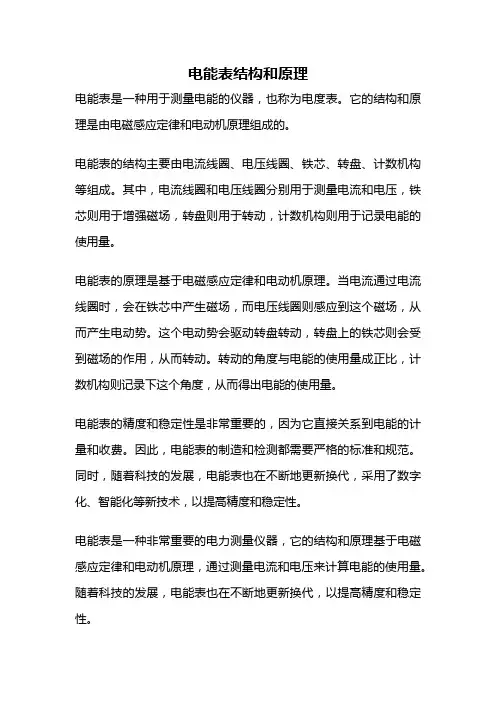

电能表结构和原理
电能表是一种用于测量电能的仪器，也称为电度表。

它的结构和原理是由电磁感应定律和电动机原理组成的。

电能表的结构主要由电流线圈、电压线圈、铁芯、转盘、计数机构等组成。

其中，电流线圈和电压线圈分别用于测量电流和电压，铁芯则用于增强磁场，转盘则用于转动，计数机构则用于记录电能的使用量。

电能表的原理是基于电磁感应定律和电动机原理。

当电流通过电流线圈时，会在铁芯中产生磁场，而电压线圈则感应到这个磁场，从而产生电动势。

这个电动势会驱动转盘转动，转盘上的铁芯则会受到磁场的作用，从而转动。

转动的角度与电能的使用量成正比，计数机构则记录下这个角度，从而得出电能的使用量。

电能表的精度和稳定性是非常重要的，因为它直接关系到电能的计量和收费。

因此，电能表的制造和检测都需要严格的标准和规范。

同时，随着科技的发展，电能表也在不断地更新换代，采用了数字化、智能化等新技术，以提高精度和稳定性。

电能表是一种非常重要的电力测量仪器，它的结构和原理基于电磁感应定律和电动机原理，通过测量电流和电压来计算电能的使用量。

随着科技的发展，电能表也在不断地更新换代，以提高精度和稳定性。

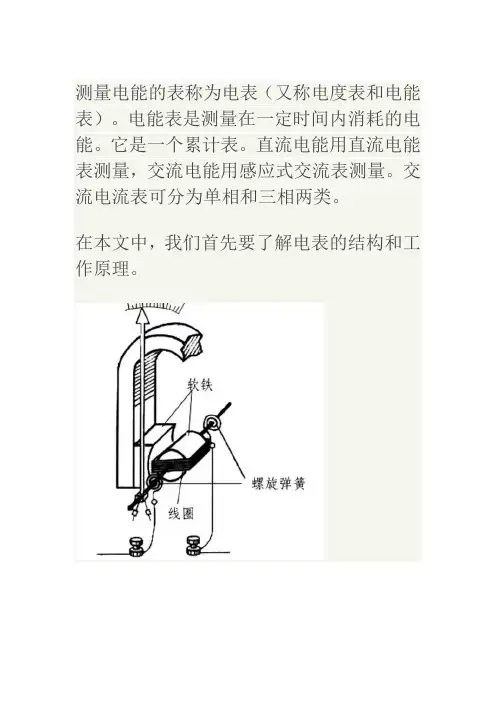

测量电能的表称为电表（又称电度表和电能表）。

电能表是测量在一定时间内消耗的电能。

它是一个累计表。

直流电能用直流电能表测量，交流电能用感应式交流表测量。

交流电流表可分为单相和三相两类。

在本文中，我们首先要了解电表的结构和工作原理。

电表主要由驱动部分、旋转部分、制动部分和计算机结构组成。

驱动部分由电压元件和电流元件组成。

旋转部分的铝盘安装在驱动部分和制动磁铁之间的间隙中，
1：铝制圆盘、2：串联线圈电磁铁、3：制动永久磁铁、4：并联线圈电磁铁、5：传到计数机构的齿轮、6：接线端子板
其工作原理是：当仪表连接到被测电路时，被测电路的电压加到电压线圈上。

当被测电路的电流通过电流线圈后，两个交变磁通通过铝板。

两种磁通量在时间上相同，分别在铝板上产生涡流。

由于磁通量和涡流的相互作用，产生旋转力矩，使铝板旋转。

制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一
个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀
由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。

铝盘的转动经过蜗杆传动计数器，计数器
自动累计线路中实际所消耗的电能。

单相电能表用于测量单相线路的电能。

测量三相四线制电能时，必须使用三相电能表；测量三相三线制电能时，通常采用双组分三相电能表。

无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别。

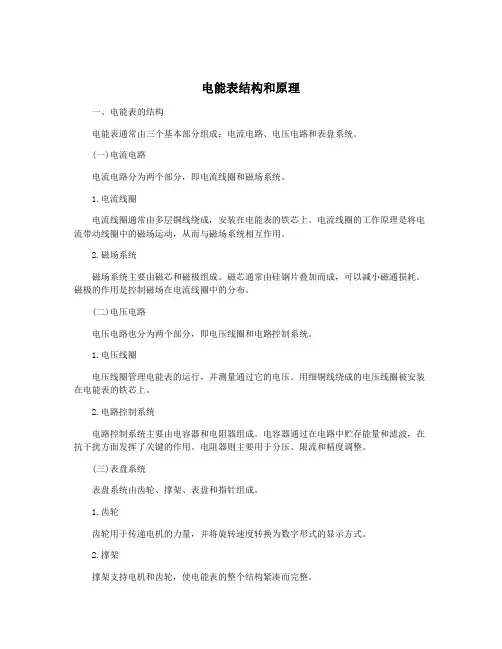

电能表结构和原理一、电能表的结构电能表通常由三个基本部分组成：电流电路、电压电路和表盘系统。

(一)电流电路电流电路分为两个部分，即电流线圈和磁场系统。

1.电流线圈电流线圈通常由多层铜线绕成，安装在电能表的铁芯上。

电流线圈的工作原理是将电流带动线圈中的磁场运动，从而与磁场系统相互作用。

2.磁场系统磁场系统主要由磁芯和磁极组成。

磁芯通常由硅钢片叠加而成，可以减小磁通损耗。

磁极的作用是控制磁场在电流线圈中的分布。

(二)电压电路电压电路也分为两个部分，即电压线圈和电路控制系统。

1.电压线圈电压线圈管理电能表的运行，并测量通过它的电压。

用细铜线绕成的电压线圈被安装在电能表的铁芯上。

2.电路控制系统电路控制系统主要由电容器和电阻器组成。

电容器通过在电路中贮存能量和滤波，在抗干扰方面发挥了关键的作用。

电阻器则主要用于分压、限流和精度调整。

(三)表盘系统表盘系统由齿轮、撑架、表盘和指针组成。

1.齿轮齿轮用于传递电机的力量，并将旋转速度转换为数字形式的显示方式。

2.撑架撑架支持电机和齿轮，使电能表的整个结构紧凑而完整。

3.表盘和指针表盘和指针用于显示测量值。

电能表的表盘上通常有两个指针，一个用于显示电流强度，另一个用于显示电压强度。

指针可根据设置的测量范围来调节精度。

二、电能表的原理电能表的原理基于反推感应原理。

该原理涉及到电流、磁场和电动力学。

当一根导线中通过电流时，会在它周围产生一个磁场。

反之，当一个磁场与导线相交时，它也会引起电流的产生。

这种现象被称为相互感应。

电流电压的测量是由感性元件先将要测电量转换为电压或电流，再由电路中的后续元件来实现的。

在电能表中，当载流线圈中的电流流过它时，线圈内就会产生磁场。

该磁场与铁芯和磁芯之间的磁通相互作用，从而在铁芯和磁芯之间引起一个运动轴上的力矩。

电压线圈可以测量电路中的电压，通过这些电流和电压的测量值，就可以测量电路中的电能。

传统的电能表通常是机械式的，但现代的电能表则经常使用电子元件，如传感器、集成电路（IC）和计算机芯片。

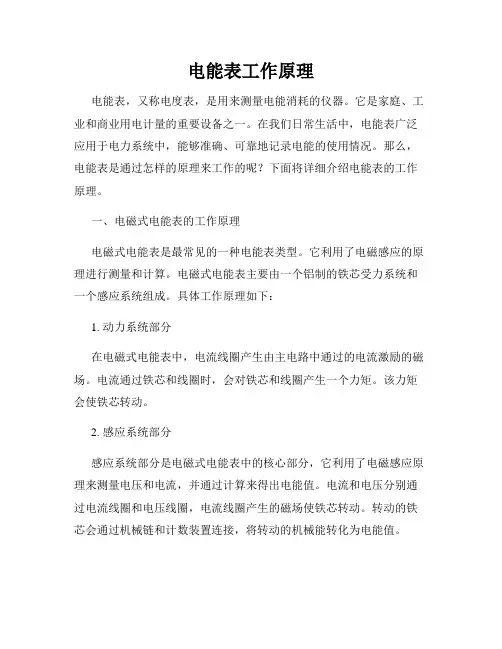

电能表工作原理电能表，又称电度表，是用来测量电能消耗的仪器。

它是家庭、工业和商业用电计量的重要设备之一。

在我们日常生活中，电能表广泛应用于电力系统中，能够准确、可靠地记录电能的使用情况。

那么，电能表是通过怎样的原理来工作的呢？下面将详细介绍电能表的工作原理。

一、电磁式电能表的工作原理电磁式电能表是最常见的一种电能表类型。

它利用了电磁感应的原理进行测量和计算。

电磁式电能表主要由一个铝制的铁芯受力系统和一个感应系统组成。

具体工作原理如下：1. 动力系统部分在电磁式电能表中，电流线圈产生由主电路中通过的电流激励的磁场。

电流通过铁芯和线圈时，会对铁芯和线圈产生一个力矩。

该力矩会使铁芯转动。

2. 感应系统部分感应系统部分是电磁式电能表中的核心部分，它利用了电磁感应原理来测量电压和电流，并通过计算来得出电能值。

电流和电压分别通过电流线圈和电压线圈，电流线圈产生的磁场使铁芯转动。

转动的铁芯会通过机械链和计数装置连接，将转动的机械能转化为电能值。

在电磁式电能表中，磁场的强度与电流的平方成正比，而磁通量的强度与电压成正比。

通过电流线圈和电压线圈产生的磁场和磁通量，电能表可以计算出电流和电压的数值，并根据时间计算出电能的累积值。

二、电子式电能表的工作原理电子式电能表是一种数字式的电能表。

与传统的电磁式电能表相比，电子式电能表采用了微处理器技术和电子测量技术，具有更高的精度和更强的抗干扰能力。

其工作原理如下：1. 采样和量化在电子式电能表中，电流和电压通过传感器进行采样，然后经过模数转换器将信号转换成数字信号。

2. 计算和测量电子式电能表中的微处理器对采集到的电流和电压进行计算和测量，并将计算结果显示在液晶屏幕上。

微处理器可以处理复杂的电能计算，比如功率因数、频率等。

3. 数据存储和通信电子式电能表通常具有数据存储和通信功能。

它可以存储电能使用的历史数据，并支持与其他设备的通信，如抄表系统或智能电网系统。

电子式电能表工作原理的主要优点是精度高、可靠性强且功能丰富。

电能表的基本结构与原理电能表，也称为电度表，是用来测量电能消耗的仪器。

它在我们的日常生活中起着至关重要的作用，用来计量家庭、工业和商业用电。

本文将详细解释电能表的基本结构与原理，让你对它有一个全面的了解。

1. 电能表的基本结构电能表一般由以下几个基本部分组成：1.1 表壳表壳是电能表的外壳，通常由耐热、绝缘性能好的材料制成，如塑料或玻璃纤维增强塑料。

表壳的作用是保护内部的元件免受外界的影响。

1.2 电机电能表中的电机是其核心部件，负责驱动计量转盘运转。

电机一般由一定数量的定子线圈和转子组成，通过电流作用产生旋转磁场，驱动计量转盘转动。

1.3 计量转盘计量转盘是电能表中用于计量用电量的部分，它通常由铝合金制成。

当电流通过电能表时，电机驱动计量转盘转动，转动的角度与电能的消耗量成正比。

计量转盘上通常标有刻度，用于读取用电量。

1.4 电流线圈电流线圈是电能表中用于测量电流的部分，它一般由一定数量的线圈组成。

当电流通过电能表时，通过电流线圈产生的磁场会对计量转盘上的铝片产生力矩，从而驱动计量转盘转动。

1.5 电压线圈电压线圈是电能表中用于测量电压的部分，它一般由一定数量的线圈组成。

当电压通过电能表时，电压线圈产生的磁场与电流线圈产生的磁场相互作用，从而驱动计量转盘转动。

1.6 电磁铁电磁铁是电能表中的辅助部分，它一般由线圈和铁芯组成。

当电能表中的电流过大时，电磁铁会吸引铁芯，通过机械传动装置断开电源，以保护电能表的安全运行。

2. 电能表的基本原理电能表的基本原理是基于电磁感应和机械传动的原理。

2.1 电磁感应电能表利用电磁感应的原理测量电流和电压。

当电流通过电流线圈时，产生的磁场作用在计量转盘上的铝片上，产生力矩使其转动。

当电压通过电压线圈时，产生的磁场与电流线圈产生的磁场相互作用，同样会使计量转盘转动。

2.2 机械传动电能表中的电机通过机械传动将旋转运动转换成线性运动，并通过齿轮传递给计量转盘。

这种机械传动的方式可以使计量转盘按照一定比例与电流和电压的变化相对应地转动。

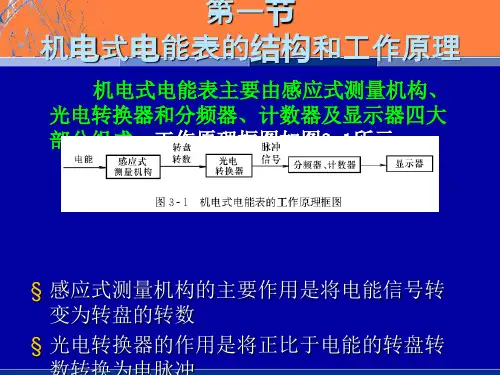

电子式电能表的结构和工作原理第一节 机电式电能表的结构和工作原理机电式电能表主要由感应式测量机构、光电转换器和分频器、计数器三大部分组成，工作原理框图如图3-1所示。

图3-1 机电式电能表的工作原理框图感应式测量机构的主要作用是将电能信号转变为转盘的转数，具体的结构及工作原理已在第一章介绍。

光电转换器的作用是将正比于电能的转盘转数转换为电脉冲，此脉冲数也正比于被测电能，即应满足如下关系111mn CN C W == 式中 W ——为被测电能，kW ·h ；m ——为转换后输出的总脉冲数，imp ；n 1——代表每输出一个脉冲转盘应转动的圈数，r ／imp ；C ——电能表常数，r ／（kW ·h ）。

例如，某种机电式电能表的转盘每转一圈发出2个脉冲，即 n 1＝0.5r ／imp, 电能表常数C ＝1500r ／（kW ·h ），则每输出一个脉冲代表的电能数为00033.0300015.0115001≈=⨯⨯=W （kW ·h ） 即这种机电式电能表每输出一个电脉冲代表负载耗电0.00033kW ·h 。

经过简单的光电转换得到的初始电能脉冲信号，由于波形不理想不能直接送至计数器计数或微处理器处理，还必须先经过整形放大、限幅限宽等一系列处理，如图3-2所示。

图3-2 光电转换器的工作原理图分频器和计数器的主要作用是对经光电转换器转换成的脉冲信号进行分频、计数，从而得到所测量的电能。

由以上分析可以看出，光电转换器是机电式电能表的关键部分。

因此，下面将着重介绍光电转换器的结构和工作原理。

根据光电转换器的不同，机电式电能表可分为单向脉冲式和双向脉冲式两种类型。

一、单向脉冲式电能表单向脉冲式电能表的光电转换器主要包括光电头和光电转换电路两部分。

1．光电头光电头由发光器件和光敏器件组成。

机电式电能表的光电头多采用红外发光二极管（简称“发光管”）和光敏三极管（简称“光敏管”），这样，外界的电磁波、可见光等干扰都不会影响信号的检测。

电能表电能表电能表，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表，指测量各种电学量的仪表。

常用电能表定义电工通常用电能表，是用来测量电功的仪表，俗称电度表、火表。

分类按用途：工业与民用表、电子标准表、最大需量表、复费率表按结构和工作原理：感应式（机械式）、静止式（电子式）、机电一体式（混合式）按接入电源性质：交流表、直流表按准确级：常用普通表：0.2S、0.5S、0.2.0.5.1.0、2.0等标准表：0.01.0.05.0.2.0.5等按安装接线方式：直接接入式、间接接入式按用电设备：单相、三相三线、三相四线电能表型号分类第一部分：类别代号：D ：电能表第二部分：组别代号：第一字母S:三相三线T:三相四线 X:无功B:标准 Z：最高需量D：单相第二字母F:复费率表 S:全电子式D:多功能Y:预付费第三部分：设计序号：阿拉伯数字第四部分：改进序号：用小写的汉语拼音字母表示电能表线路示意图(样图)第五部分：派生号T:湿热和干热两用 TH:湿热带用G:高原用 H:一般用F:化工防腐用；K:开关板式 J:带接收器的脉冲电能表还标有①或②的标志，①代表电能表的准确度为1%，或称1级表；②代表电能表的准确度为2%，或称2级表。

还标有产品采用的标准代号、制造厂、商标和出厂编号等。

电能计量电能计量单位有功电能表kW ² h （俗称度1kw。

h=3.6³10的6次方在数值上表示功率1kw的用电器工作1h所消耗的电能）无功电能表kvar ² h字轮计度器窗口（液晶显示窗口）：整数位和小数位不同颜色，中间小数点；各字轮有倍乘系数（无小数点时）多功能表液晶显示有整数位和小数位两位准确度等级：相对误差，用置于圆圈内的数字表示标定电流和额定最大电流：标定电流（额定电流）：标明于表上作为计算负载的基数电流值：I b额定最大电流：电能表能长期正常工作，误差和温升完全满足要求的最大电流值：Imax额定电压：单相电能表标注：220V三相表有三种标注法：a.直接接入式三相三线：3³380Vb.直接接入式三相四线：3³380/220V电能表常数：电能表记录的电能与转盘转数或脉冲数之间关系的比例数： r/kWh； imp/kWh额定频率：50Hz主要技术指标1．稳定准确，性能可靠2．准确度等级：1.0级，符合GB/T17215-1998.IEC1036-19963．电流规格：2.5(10)A，5(20)A，5(30)A，10(40)A，20(80)A4．电表常数：6400imp/kwh，3200imp/kwh，1600imp/kwh5．额定电压：AC220V6．额定频率：50Hz互感器电表接线图(资料样)7．起动电流：0.4%Ib8．字轮位数：6位（含1位小数）9．功耗≤0.6W10．环境工作条件：-20℃～+55℃，相对湿度不超过85%（温度+25℃）11．抗电磁干扰能力强，可在恶劣电力环境下运行12．强化工艺控制，独特工艺保证，高可靠性设计接入电源性质产品说明有功电能表电能可以转换成各种能量。

电能表结构和原理电能表是一种用来测量电能消耗的仪器，也称作电度表或电表。

它是电力系统中最重要的测量仪器之一，因为它可以帮助用户了解其用电量，从而控制用电成本。

1. 电能表的结构电能表主要由以下几个部分组成：1.1 电动机电动机是电能表中最核心的部分。

当电流通过电动机时，它会产生一个旋转磁场，这个旋转磁场会驱动表盘转动。

1.2 表盘表盘是电能表上显示用电量的部分。

它通常是一个带有数字或刻度的圆形盘，它会随着电动机的旋转而转动，并显示用电量。

1.3 零位调整装置零位调整装置是用来校准电能表的。

当电能表出现误差时，零位调整装置可以帮助用户重新校准电能表，以确保其准确性。

1.4 电流线圈电流线圈是电能表中用来测量电流的部分。

当电流通过电流线圈时，它会产生一个磁场，这个磁场会与电动机中的磁场相互作用，从而驱动表盘转动。

1.5 电压线圈电压线圈是电能表中用来测量电压的部分。

当电压通过电压线圈时，它会产生一个磁场，这个磁场会与电动机中的磁场相互作用，从而驱动表盘转动。

2. 电能表的工作原理电能表的工作原理基于法拉第电磁感应定律和洛仑兹力的作用。

当电流通过电流线圈时，它会产生一个磁场，这个磁场会与电动机中的磁场相互作用，从而驱动表盘转动。

同样地，当电压通过电压线圈时，它也会产生一个磁场，这个磁场也会与电动机中的磁场相互作用，从而驱动表盘转动。

电能表的工作原理可以用以下几个步骤来解释：1. 当电流和电压通过电流线圈和电压线圈时，它们会分别产生一个磁场。

2. 这两个磁场会相互作用，从而产生一个力，这个力被称作洛仑兹力。

3. 洛仑兹力会驱动电动机旋转，因此表盘也会随之转动。

4. 表盘的转动角度可以用来测量用电量。

电能表是一种非常重要的测量仪器，它可以帮助用户了解其用电量，从而控制用电成本。

电能表的结构和工作原理有助于我们更好地了解它的内部机制。

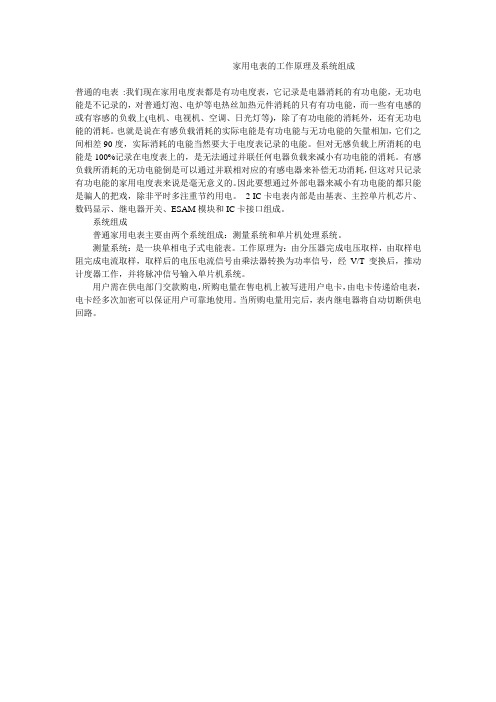

家用电表的工作原理及系统组成
普通的电表:我们现在家用电度表都是有功电度表，它记录是电器消耗的有功电能，无功电能是不记录的，对普通灯泡、电炉等电热丝加热元件消耗的只有有功电能，而一些有电感的或有容感的负载上(电机、电视机、空调、日光灯等)，除了有功电能的消耗外，还有无功电能的消耗。

也就是说在有感负载消耗的实际电能是有功电能与无功电能的矢量相加，它们之间相差90度，实际消耗的电能当然要大于电度表记录的电能。

但对无感负载上所消耗的电能是100%记录在电度表上的，是无法通过并联任何电器负载来减小有功电能的消耗。

有感负载所消耗的无功电能倒是可以通过并联相对应的有感电器来补偿无功消耗，但这对只记录有功电能的家用电度表来说是毫无意义的。

因此要想通过外部电器来减小有功电能的都只能是骗人的把戏，除非平时多注重节约用电。

2 IC卡电表内部是由基表、主控单片机芯片、数码显示、继电器开关、ESAM模块和IC卡接口组成。

系统组成
普通家用电表主要由两个系统组成：测量系统和单片机处理系统。

测量系统：是一块单相电子式电能表。

工作原理为：由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压电流信号由乘法器转换为功率信号，经V/T变换后，推动计度器工作，并将脉冲信号输入单片机系统。

用户需在供电部门交款购电，所购电量在售电机上被写进用户电卡，由电卡传递给电表，电卡经多次加密可以保证用户可靠地使用。

当所购电量用完后，表内继电器将自动切断供电回路。
