各种加工方法对应表面粗糙度值.doc

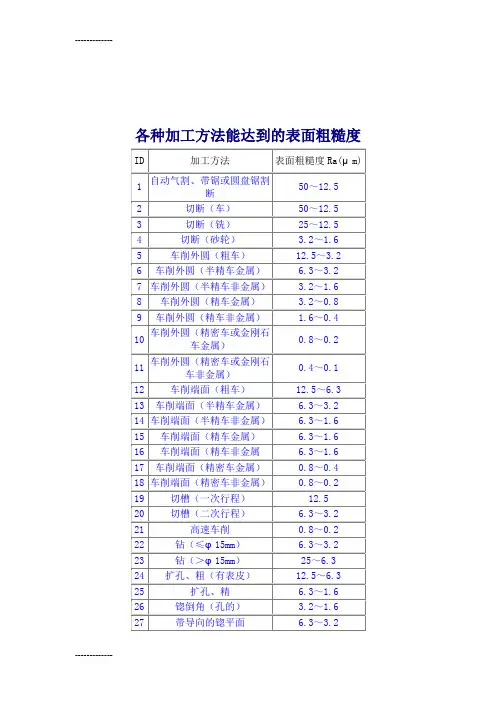

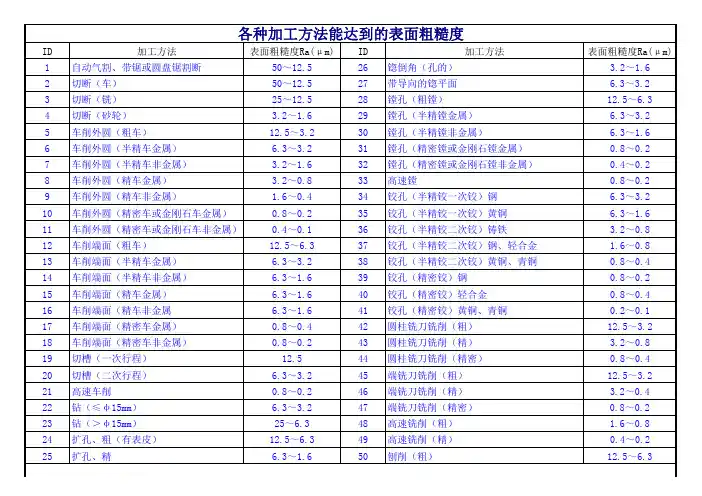

ID加工方法表面粗糙度Ra(μm)ID加工方法表面粗糙度Ra(μm) 1自动气割、带锯或圆盘锯割断50～12.526锪倒角（孔的） 3.2～1.62切断（车）50～12.527带导向的锪平面 6.3～3.23切断（铣）25～12.528镗孔（粗镗）12.5～6.34切断（砂轮） 3.2～1.629镗孔（半精镗金属） 6.3～3.25车削外圆（粗车）12.5～3.230镗孔（半精镗非金属） 6.3～1.66车削外圆（半精车金属） 6.3～3.231镗孔（精密镗或金刚石镗金属）0.8～0.27车削外圆（半精车非金属） 3.2～1.632镗孔（精密镗或金刚石镗非金属）0.4～0.28车削外圆（精车金属） 3.2～0.833高速镗0.8～0.29车削外圆（精车非金属） 1.6～0.434铰孔（半精铰一次铰）钢 6.3～3.210车削外圆（精密车或金刚石车金属）0.8～0.235铰孔（半精铰一次铰）黄铜 6.3～1.611车削外圆（精密车或金刚石车非金属）0.4～0.136铰孔（半精铰二次铰）铸铁 3.2～0.812车削端面（粗车）12.5～6.337铰孔（半精铰二次铰）钢、轻合金 1.6～0.813车削端面（半精车金属） 6.3～3.238铰孔（半精铰二次铰）黄铜、青铜0.8～0.414车削端面（半精车非金属） 6.3～1.639铰孔（精密铰）钢0.8～0.215车削端面（精车金属） 6.3～1.640铰孔（精密铰）轻合金0.8～0.416车削端面（精车非金属 6.3～1.641铰孔（精密铰）黄铜、青铜0.2～0.117车削端面（精密车金属）0.8～0.442圆柱铣刀铣削（粗）12.5～3.218车削端面（精密车非金属）0.8～0.243圆柱铣刀铣削（精） 3.2～0.819切槽（一次行程）12.544圆柱铣刀铣削（精密）0.8～0.420切槽（二次行程） 6.3～3.245端铣刀铣削（粗）12.5～3.221高速车削0.8～0.246端铣刀铣削（精） 3.2～0.422钻（≤φ15mm） 6.3～3.247端铣刀铣削（精密）0.8～0.223钻（＞φ15mm）25～6.348高速铣削（粗） 1.6～0.824扩孔、粗（有表皮）12.5～6.349高速铣削（精）0.4～0.225扩孔、精 6.3～1.650刨削（粗）12.5～6.3ID加工方法表面粗糙度Ra(μm)ID加工方法表面粗糙度Ra(μm) 51刨削（精） 3.2～1.676抛光（精密）0.1～0.02552刨削（精密）0.8～0.277抛光（砂带抛光）0.2～0.153刨削（槽的表面） 6.3～3.278抛光（砂布抛光） 1.6～0.154插削（粗）25～12.579抛光（电抛光） 1.6～0.01255插削（精） 6.3～1.680螺纹加工/切削/板牙、丝锥、自开式板牙头 3.2～0.856拉削（精） 1.6～0.481螺纹加工/切削/车刀或梳刀车、铣 6.3～0.857拉削（精密）0.2～0.182螺纹加工/切削/磨0.8～0.258推削（精）0.8～0.283螺纹加工/切削/研磨0.8～0.05059推削（精密）0.4～0.02584螺纹加工/滚轧/搓丝模 1.6～0.860外圆磨内圆磨（半精、一次加工） 6.3～0.885螺纹加工/滚轧/滚丝模 1.6～0.261外圆磨内圆磨（精）0.8～0.286齿轮及花键加工/切削/粗滚 3.2～1.662外圆磨内圆磨（精密）0.2～0.187齿轮及花键加工/切削/精滚 1.6～0.863外圆磨内圆磨（精密、超精密磨削）0.050～0.02588齿轮及花键加工/切削/精插 1.6～0.864外圆磨内圆磨（镜面磨削外圆磨）< 0.05089齿轮及花键加工/切削/精刨 3.2～0.865平面磨（精）0.8～0.490齿轮及花键加工/切削/拉 3.2～1.666平面磨（精密）0.2～0.0591齿轮及花键加工/切削/剃0.8～0.267珩磨（粗、一次加工）0.8～0.292齿轮及花键加工/切削/磨0.8～0.168珩磨（精、精密）0.2～0.02593齿轮及花键加工/切削/研0.4～0.269研磨（粗）0.4～0.294齿轮及花键加工/滚轧/热轧0.8～0.470研磨（精）0.2～0.02595齿轮及花键加工/滚轧/冷轧0.2～0.171研磨（精密）< 0.05096刮（粗） 3.2～0.872超精加工（精）0.8～0.197刮（精）0.4～0.0573超精加工（精密）0.1～0.0598滚压加工0.4～0.0574超精加工（镜面加工、两次加工）< 0.02599钳工锉削12.5～0.875抛光（精）0.8～0.1100砂轮清洗50～6.3。

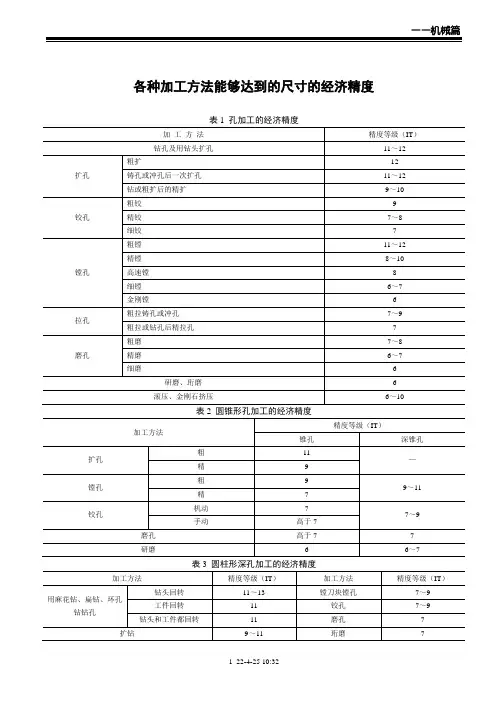

各种加工方法能够达到的尺寸的经济精度表1 孔加工的经济精度表2 圆锥形孔加工的经济精度表3 圆柱形深孔加工的经济精度表4 花键孔加工的经济精度表5 外圆柱表面加工的经济精度表6 端面加工的经济精度（mm）表7 用成形铣刀加工的经济精度（mm）注：指加工表面至基准的尺寸精度。

表8 同时加工平行表面的经刘精度(mm)注：指两平行表面距离的尺寸精度。

表9 平面加工的经济精度注：1 表内资料适用于尺寸<1m，结构刚性好的零件加工，用光洁的加工表面作为定位和测量基准。

2 端铣刀铣削的加工精度在相同的条件下大体上比圆柱铣刀铣削高一级。

3 细铣仅用于端铣刀铣削。

表10 公制螺纹加工的经济精度表11 花键加工的经济精度表12 齿形加工的经济精度各种加工方法能够达到的形状的经济精度表13 平面度和直线度的经济精度表14 圆柱形表面形状精度的经济精度注：形状精度等级的公差值见附表2、3。

表15 曲面加工的经济精度表16 在各种机床上加工时形状的平均经济精度各种加工方法所能够达到的相互位置的经济精度表17 平行度的经济精度表18 端面跳动和垂直度的经济精度表19 同轴度的经济精度表20 轴心线相互平行的孔的位置经济精度注：对于钻、卧镗及组合机床的镗孔偏差同样适用于铰孔。

表21 轴心线相互垂直的孔的位置经济精度注：在镗空间的垂直孔时，中心距误差可按上式相应的找正方法选用。

各种加工方法能够达到的零件表面粗糙度表22 各种加工方法能够达到的零件表面粗糙度各类型面的加工方案及经济精度表23 外圆表面加工方案表24 孔加工方案表25 平面加工方案——机械篇标准公差及形位公差附表1 标准公差值注：基本尺寸小于1mm时，无IT14至IT18。

13 22-4-25 10:32附表2 平面度、直线度公差值附表3 圆度、圆柱度公差值附表4 平行度、垂直度、倾斜度公差值附表5 同轴度、对称度、圆跳动、全跳动公差值参考文献1 《金属机械加工工艺人员手册》修订本上海科学技术出版社1981年2 《机械制造工艺学》顾崇衔等编著陕西科学技术出版社1982年3 《航空机械设计手册》第三机械工业部612所编1979年4 《机械制造工艺学课程设计简明手册》华中工学院机械制造工艺教研室编1981年5 《机械工程手册》第46篇机械工业出版社1981年6 《圆柱齿轮加工》上海科学技术出版社1979年切削用量切削用量的选择原则正确地选择切削用量，对提高切削效率，保证必要的刀具耐用度和经济性，保证加工质量，具有重要的作用。

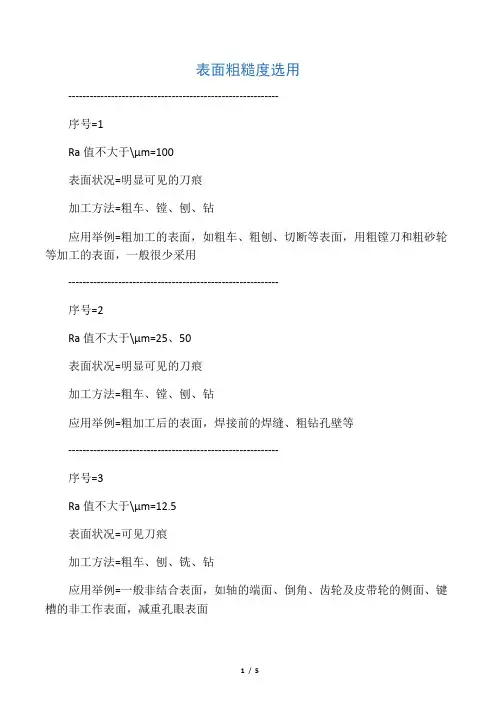

表面粗糙度选用-----------------------------------------------------------序号=1Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-----------------------------------------------------------序号=2Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-----------------------------------------------------------序号=3Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-----------------------------------------------------------序号=4Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-----------------------------------------------------------序号=5Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

镜面0.006微米雾状镜面0。

012镜状光泽面0。

025亮光泽面0。

05暗光泽面0.1不可见加工痕迹的方向0。

2可见加工痕迹方向0。

8微见加工痕迹方向0。

4看不清加工痕迹方向1。

6微见加工痕迹方向3。

2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12。

5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6。

3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面,紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面,如箱体、外壳、端盖等零件的端面.要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面.需要滚花或氧化处理的表面6级Ra值不大于\μm=1。

6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面,定位销孔，V型带轮的表面，外径定心的内花键外径,轴承盖的定中心凸肩表面7级Ra值不大于\μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3~10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径,过盈配合IT7级的孔（H7）,间隙配合IT8~IT9级的孔（H8,H9)，磨削的齿轮表面等8级Ra值不大于\μm=0。

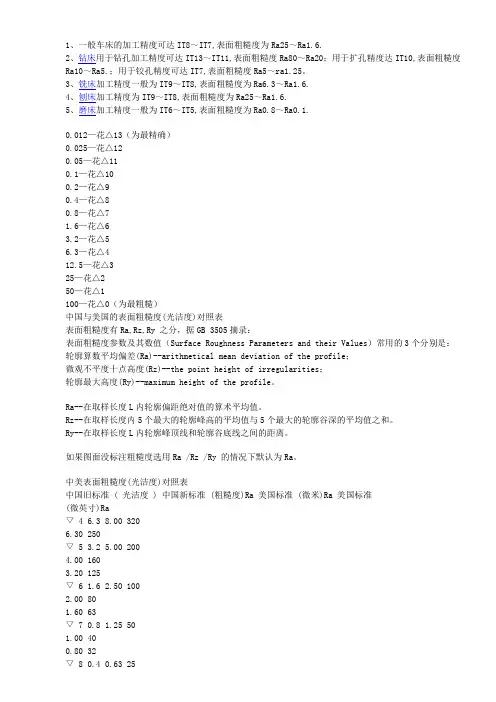

1、一般车床的加工精度可达IT8～IT7,表面粗糙度为Ra25～Ra1.6.2、钻床用于钻孔加工精度可达IT13～IT11,表面粗糙度Ra80～Ra20；用于扩孔精度达IT10,表面粗糙度Ra10～Ra5.；用于铰孔精度可达IT7,表面粗糙度Ra5～ra1.25。

3、铣床加工精度一般为IT9～IT8,表面粗糙度为Ra6.3～Ra1.6.4、刨床加工精度为IT9～IT8,表面粗糙度为Ra25～Ra1.6.5、磨床加工精度一般为IT6～IT5,表面粗糙度为Ra0.8～Ra0.1.0.012—花△13（为最精确）0.025—花△120.05—花△110.1—花△100.2—花△90.4—花△80.8—花△71.6—花△63.2—花△56.3—花△412.5—花△325—花△250—花△1100—花△0（为最粗糙）中国与美国的表面粗糙度(光洁度)对照表表面粗糙度有Ra,Rz,Ry 之分，据GB 3505摘录：表面粗糙度参数及其数值（Surface Roughness Parameters and their Values）常用的3个分别是：轮廓算数平均偏差(Ra)--arithmetical mean deviation of the profile；微观不平度十点高度(Rz)--the point height of irregularities；轮廓最大高度(Ry)--maximum height of the profile。

Ra--在取样长度L内轮廓偏距绝对值的算术平均值。

Rz--在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。

Ry--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。

如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra。

中美表面粗糙度(光洁度)对照表中国旧标准 ( 光洁度 ) 中国新标准 (粗糙度)Ra 美国标准 (微米)Ra 美国标准(微英寸)Ra▽ 4 6.3 8.00 3206.30 250▽ 5 3.2 5.00 2004.00 1603.20 125▽ 6 1.6 2.50 1002.00 801.60 63▽ 7 0.8 1.25 501.00 400.80 32▽ 8 0.4 0.63 250.50 200.40 16表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。

由于机械加工表面质量对机器零件的使用性能如耐磨性、接触刚度、疲劳强度、配合性质、抗腐蚀性能以及精度的稳定性能有很大的影响，因此对机器零件的重要表面应提出一定的表面质量要求。

加工表面质量包括两个反复面的内容：（1）已加工表面的几何形状特征，主要指已加工表面的粗糙度、波度和纹理方向。

（2）已加工表面层的物理品质，主要包括表面层的加工硬化程度及冷硬层深度，表面层残余应力的性质、大小及分布状况，加工表面层的金相组织变化。

已加工表面粗糙度1.表面粗糙度的形成原因及降低措施（1）切削加工表面粗糙度形成原因1）几何因素，几何因素所产生的表面粗糙度主要决定于残留面积高度（见图3-1中的H）。

图3-1车削时的残留面积高度2）物理因素，切削加工后表面的实际粗糙度最大值往往高于残留面积高度，这主要是因为在切削加工过程中还存在各种物理因素的影响。

这些物理因素主要是积屑瘤、鳞刺、金属材料的塑性变形，以及工艺系统的振动等。

（2）降低切削加工表面粗糙度的措施1）刀具方面，增大刀尖圆弧半径r e,减小主偏角kr及副偏角k r；使用长度比进给量稍大一些的修光刃（k' r=0°）；提高刀具刃磨质量，减小刀具前、后到面的粗糙值（抛光至Ra1.25u m以下）；采用较大的前角y0加工塑性大的材料；限制副刀刃上的磨损量；选用细粒的硬质合金切削谈素工具钢，用金刚石或矿物陶瓷刀具加工有色金属，高速钢刀具采用TiN涂层等。

2）工件方面，切削低碳钢、低合金钢时，对工件进行调质处理; 加工中碳钢及中碳合金钢时，若采用较高切削速度，工件应为珠光体组织，若采用较低切削速度，工件应为片状珠光体加细晶粒的铁素体组织；易切削钢中应含有硫、铅等兀素；灰铸铁中石墨的颗粒尺寸应小。

3）切削条件反复面，以较高的切削速度切削塑性材料，减小进给量（见图3-2）；采用高效切削液；提高机床运动精度，增强工艺系统刚度等。

图3-2切削速度及进给量对表面粗糙度的影响工件：35钢，刀具：YT15,切削深度a p=0.5mm（3）磨削表面粗糙形成原因及降低措施磨削表面粗糙度形成原因既有几何因素（残留面积），也有塑性变形、软化、微熔等物理因素，以及工艺系统振动的印象，因此降低磨削表面粗糙度的主要措施是：1）砂轮特性方面，采用细粒度砂轮（砂轮粒度号一般不超过80 号，常用的是46~60号）；根据工件材料、磨料等选择适宜的砂轮轮硬度（通常选用中软砂轮）；刚玉或氧化铝类砂轮适于磨削各种钢制零件，碳化硅类砂轮适于磨削硬质合金、铸铁、黄铜、铝等，人造金刚石砂轮适于加工光学玻璃、陶瓷，立方氮化硼砂轮可用于磨削高硬度、高强度钢；组织紧密的砂轮适用于精磨、成形磨削，中等组织的砂轮适用于一般磨削，疏松组织的砂轮适用于粗磨、平面磨、内圆磨、以及热敏感性较强的材料、软金属和薄壁工件的磨削；增大砂轮宽度，采用直径较大砂轮等。

各种加工方法能达到的表面粗糙度由于机械加工表面质量对机器零件的使用性能如耐磨性、接触刚度、疲劳强度、配合性质、抗腐蚀性能以及精度的稳定性能有很大的影响，因此对机器零件的重要表面应提出一定的表面质量要求。

加工表面质量包括两个反复面的内容：（1）已加工表面的几何形状特征，主要指已加工表面的粗糙度、波度和纹理方向。

（2）已加工表面层的物理品质，主要包括表面层的加工硬化程度及冷硬层深度，表面层残余应力的性质、大小及分布状况，加工表面层的金相组织变化。

已加工表面粗糙度1. 表面粗糙度的形成原因及降低措施（1）切削加工表面粗糙度形成原因1）几何因素，几何因素所产生的表面粗糙度主要决定于残留面积高度（见图3-1中的H）。

图3-1 车削时的残留面积高度2）物理因素，切削加工后表面的实际粗糙度最大值往往高于残留面积高度，这主要是因为在切削加工过程中还存在各种物理因素的影响。

这些物理因素主要是积屑瘤、鳞刺、金属材料的塑性变形，以及工艺系统的振动等。

（2）降低切削加工表面粗糙度的措施1）刀具方面，增大刀尖圆弧半径rε，减小主偏角kr及副偏角k′r；使用长度比进给量稍大一些的修光刃（k′r=0°）；提高刀具刃磨质量，减小刀具前、后到面的粗糙值（抛光至Ra1.25μm以下）；采用较大的前角y0加工塑性大的材料；限制副刀刃上的磨损量；选用细粒的硬质合金切削谈素工具钢，用金刚石或矿物陶瓷刀具加工有色金属，高速钢刀具采用TiN涂层等。

2）工件方面，切削低碳钢、低合金钢时，对工件进行调质处理；加工中碳钢及中碳合金钢时，若采用较高切削速度，工件应为珠光体组织，若采用较低切削速度，工件应为片状珠光体加细晶粒的铁素体组织；易切削钢中应含有硫、铅等元素；灰铸铁中石墨的颗粒尺寸应小。

3）切削条件反复面，以较高的切削速度切削塑性材料，减小进给量（见图3-2）；采用高效切削液；提高机床运动精度，增强工艺系统刚度等。

图3-2 切削速度及进给量对表面粗糙度的影响工件：35钢，刀具：YT15，切削深度a p=0.5mm（3）磨削表面粗糙形成原因及降低措施磨削表面粗糙度形成原因既有几何因素（残留面积），也有塑性变形、软化、微熔等物理因素，以及工艺系统振动的印象，因此降低磨削表面粗糙度的主要措施是：1）砂轮特性方面，采用细粒度砂轮（砂轮粒度号一般不超过80号，常用的是46~60号）；根据工件材料、磨料等选择适宜的砂轮轮硬度（通常选用中软砂轮）；刚玉或氧化铝类砂轮适于磨削各种钢制零件，碳化硅类砂轮适于磨削硬质合金、铸铁、黄铜、铝等，人造金刚石砂轮适于加工光学玻璃、陶瓷，立方氮化硼砂轮可用于磨削高硬度、高强度钢；组织紧密的砂轮适用于精磨、成形磨削，中等组织的砂轮适用于一般磨削，疏松组织的砂轮适用于粗磨、平面磨、内圆磨、以及热敏感性较强的材料、软金属和薄壁工件的磨削；增大砂轮宽度，采用直径较大砂轮等。

镜面0.006微米雾状镜面0。

012镜状光泽面0。

025亮光泽面0。

05暗光泽面0。

1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0。

4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向6。

3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面,如粗车、粗刨、切断等表面,用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12。

5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面,减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面,不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面。

需要滚花或氧化处理的表面6级Ra值不大于\μm=1。

6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V 型带轮的表面,外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于\μm=0。

8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8~IT9级的孔(H8,H9)，磨削的齿轮表面等8级Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面,IT7级的轴、孔配合表面，精度较高的齿轮表面,受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面9级Ra值不大于\μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0.05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0.4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。

紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等5级Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。

要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

不重要的紧固螺纹的表面。

需要滚花或氧化处理的表面6级Ra值不大于\μm=1.6表面状况=看不清加工痕迹加工方法=车、镗、刨、铣、铰、拉、磨、滚压、刮1～2点/cm^2铣齿应用举例=安装直径超过80mm的G级轴承的外壳孔，普通精度齿轮的齿面，定位销孔，V型带轮的表面，外径定心的内花键外径，轴承盖的定中心凸肩表面7级Ra值不大于\μm=0.8表面状况=可辨加工痕迹的方向加工方法=车、镗、拉、磨、立铣、刮3～10点/cm^2、滚压应用举例=要求保证定心及配合特性的表面，如锥销与圆柱销的表面，与G级精度滚动轴承相配合的轴径和外壳孔，中速转动的轴径，直径超过80mm的E、D 级滚动轴承配合的轴径及外壳孔，内、外花键的定心内径，外花键键侧及定心外径，过盈配合IT7级的孔（H7），间隙配合IT8～IT9级的孔（H8，H9），磨削的齿轮表面等8级Ra值不大于\μm=0.4表面状况=微辨加工痕迹的方向加工方法=铰、磨、镗、拉、刮3～10点/cm^2、滚压应用举例=要求长期保持配合性质稳定的配合表面，IT7级的轴、孔配合表面，精度较高的齿轮表面，受变应力作用的重要零件，与直径小于80mm的E、D级轴承配合的轴径表面、与橡胶密封件接触的轴的表面，尺寸大于120mm的IT13～IT16级孔和轴用量规的测量表面9级Ra值不大于\μm=0.2表面状况=不可辨加工痕迹的方向加工方法=布轮磨、磨、研磨、超级加工应用举例=工作时受变应力作用的重要零件的表面。

各种加工方法能够达到的尺寸的经济精度表1 孔加工的经济精度表2圆锥形孔加工的经济精度表3圆柱形深孔加工的经济精度6mm7mm91＜1m2端铣刀铣削的加工精度在相同的条件下大体上比圆柱铣刀铣削高一级。

3细铣仅用于端铣刀铣削。

11各种加工方法能够达到的形状的经济精度2315各种加工方法所能够达到的相互位置的经济精度表19同轴度的经济精度表20 轴心线相互平行的孔的位置经济精度注：对于钻、卧镗及组合机床的镗孔偏差同样适用于铰孔。

表21轴心线相互垂直的孔的位置经济精度各种加工方法能够达到的零件表面粗糙度表22 各种加工方法能够达到的零件表面粗糙度各类型面的加工方案及经济精度表23外圆表面加工方案标准公差及形位公差附表1标准公差值1mm IT14IT1813 22-2-21 16:331 《金属机械加工工艺人员手册》修订本上海科学技术出版社1981年2 《机械制造工艺学》顾崇衔等编著陕西科学技术出版社1982年3 《航空机械设计手册》第三机械工业部612所编1979年4 《机械制造工艺学课程设计简明手册》华中工学院机械制造工艺教研室编1981年5 《机械工程手册》第46篇机械工业出版社1981年6 《圆柱齿轮加工》上海科学技术出版社1979年切削用量切削用量的选择原则正确地选择切削用量，对提高切削效率，保证必要的刀具耐用度和经济性，保证加工质量，具有重要的作用。

1粗加工切削用量的选择原则：粗加工时加工精度与表面求不高，毛坯余量较大。

因此，选择粗加工的切削用量时，要尽可能保证较高的单位时间金属切除量(金属切除率)和必要的刀具耐用度，以提高生产效率和降低加工成本。

金属切除率可以用下式计算：Z k vfa X1000式中Zw——单位时间内的金属切除量(mm3/s)；v --- 切削速度(m/s);f --- 进给量(mm/r)；a p -------- 切削深度(mm)。

提高切削速度、增大进给量和切削深度，都能提高金属切除率。

用普通材料和一般生产过程所能得到的典型粗糙度数值
粗糙度等级Ra
表面状况 加工方法举例
应用举例
50(▽1) 明显可见的刀痕 25(▽2) 可见的刀痕
12.5(▽3) 粗面
微见的刀痕 粗加工 锯断、粗车、粗铣、粗刨、钻孔及用粗锉刀、粗砂轮加工
不接触表面或不重要的接触面。

如螺栓孔、机座底面等
6.3(▽4) 可见加工痕迹 3.2(▽5) 微见加工痕迹
1.6(▽6) 半
光面
看不见加工痕迹 半精加工 精车、精铣、粗铰、粗拉、精刨、扩孔、粗镗、粗磨、精锉、粗刮。

不产生相对运动的接触面或相对运动速度不高的接触面。

如键和键槽的工作面机盖与机体的结合面
0.8(▽7) 可辩加工痕迹方向 0.4(▽8) 微辩加工痕迹方向 0.2(▽9) 光面
不可辩加工痕迹方向 精加工
金刚石车刀的精车、精镗、精磨、精刮、粗研、精铰、精拉削、挤压、粗珩
相对运动速度较高的接触面，要求很好密合的接触面。

如齿
轮的工作面轴承的重要表面。

0.1(▽10) 暗光泽面 0.05(▽11) 亮光泽面 0.025(▽12) 镜状光泽面 0.0125(▽13) 雾状光泽面 0.006(▽14)
最光面 镜面
光加工
抛光、细磨、精研、精珩、超精加工。

极重要的摩擦表面。

如发动机气缸内表面、精密量具的工作表面。

产品名称加工方法规格Ra值um 块数国家标准表面粗糙度比较样块车外圆组合式0.8、1.6、3.2、6.3 32 GB6060.2-85镗内孔0.8、1.6、3.2、6.3刨0.8、1.6、3.2、6.3平铣0.8、1.6、3.2、6.3端铣0.8、1.6、3.2、6.3磨外圆0.1、0.2、0.4、0.8平磨0.1、0.2、0.4、0.8研磨0.1、0.05、0.025、0.012表面粗糙度比较样块车外园双组式0.8、1.6、3.2、6.3 8 GB6060.2-85磨外园0.1、0.2、0.4、0.8表面粗糙度比较样块刨加工双组式0.8、1.6、3.2、6.3 8 GB6060.2-85平磨0.1、0.2、0.4、0.8表面粗糙度比较样块平铣双组式0.8、1.6、3.2、6.3 8 GB6060.2-85端铣0.8、1.6、3.2、6.3表面粗糙度比较样块镗内孔双组式0.8、1.6、3.2、6.3 8 GB6060.2-85磨内孔0.1、0.2、0.4、0.8表面粗糙度比较样块手研单组式0.1、0.05、0.025、0.012 4表面粗糙度比较样块线切割单组式0.63、1.25、2.5、5.0、10 5 GB6060.3-86表面粗糙度比较样块电火花单组式0.4、0.8、1.6、3.2、6.3、12.5 6 GB6060.3-86表面粗糙度比较样块抛光单组式0.8、0.4、0.2、0.1、0.05、0.025、0.012 7 GB6060.4-88 表面粗糙度比较样块铸造钢铁砂型单组式 3.2、6.3、12.5、25、50、100、800、1000 8 GB6060.1-85表面粗糙度比较样块抛喷丸单组式0.2、0.4、0.8、1.6、3.2、6.3、12.5、25、50、100 10 GB6060.5-88表面粗糙度比较样块喷砂单组式0.8、1.6、3.2、6.3、12.5、25 6表面粗糙度比较样块抛喷丸+喷砂双组式综合以上二项16 GB6060车外圆组合式 0.8、1.6、3.2、6.3 32 GB6060.2-85镗内孔 0.8、1.6、3.2、6.3刨 0.8、1.6、3.2、6.3平铣 0.8、1.6、3.2、6.3端铣 0.8、1.6、3.2、6.3磨外圆 0.1、0.2、0.4、0.8平磨 0.1、0.2、0.4、0.8研磨 0.1、0.05、0.025、0.012车外园双组式 0.8、1.6、3.2、6.3 8 GB6060.2-85磨外园 0.1、0.2、0.4、0.8刨双组式 0.8、1.6、3.2、6.3 8 GB6060.2-85平磨 0.1、0.2、0.4、0.8平铣双组式 0.8、1.6、3.2、6.3 8 GB6060.2-85端铣 0.8、1.6、3.2、6.3镗内孔双组式 0.8、1.6、3.2、6.3 8 GB6060.2-85磨内孔 0.1、0.2、0.4、0.8手研单组式 0.1、0.05、0.025、0.012 4平磨单组式 0.1、0.2、0.4、0.8 4电火花线切割单组式 0.63、1.25、2.5、5.0、10 5 GB6060.3-86电火花单组式 0.4、0.8、1.6、3.2、6.3、12.5 6 GB6060.3-86抛光单组式 0.8、0.4、0.2、0.1、0.05、0.025、0.012 7 GB6060.4-88铸造钢铁砂型单组式 3.2、6.3、12.5、25、50、100、800、1000 8 GB6060.1-85 抛喷丸0.2、0.4、0.8、1.6、3.2、6.3、12.5、25、50、100 10 GB6060.5-88喷砂0.8、1.6、3.2、6.3、12.5、25 6抛喷丸+喷砂综合以上二项 16 GB6060.5-88。

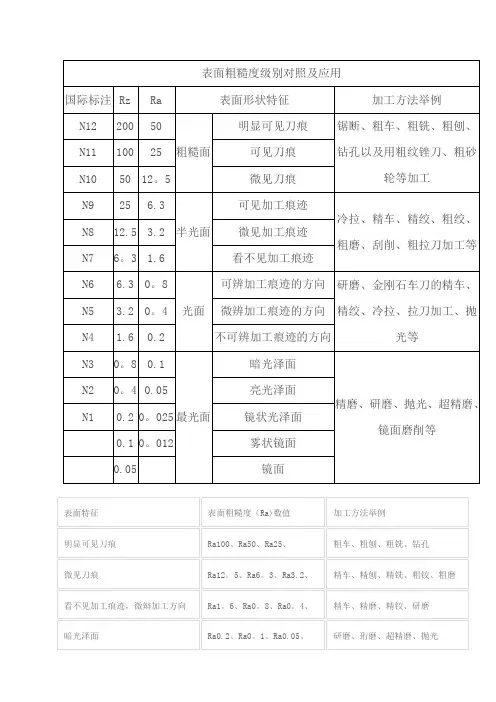

表面粗糙度级别对照及使用国际标注Rz Ra表面形状特征加工方法举例N1220050粗糙面明显可见刀痕锯断、粗车、粗铣、粗刨、钻孔以及用粗纹锉刀、粗砂轮等加工N1110025可见刀痕N105012.5微见刀痕N9 25 6.3半光面可见加工痕迹冷拉、精车、精绞、粗绞、粗磨、刮削、粗拉刀加工等N8 12.5 3.2微见加工痕迹N7 6.3 1.6看不见加工痕迹N6 6.30.8光面可辨加工痕迹的方向研磨、金刚石车刀的精车、精绞、冷拉、拉刀加工、抛光等N5 3.20.4微辨加工痕迹的方向N4 1.60.2不可辨加工痕迹的方向N3 0.80.1最光面暗光泽面精磨、研磨、抛光、超精磨、镜面磨削等N2 0.40.05亮光泽面N1 0.20.025镜状光泽面0.10.012雾状镜面0.05镜面表面特征表面粗糙度(Ra)数值加工方法举例明显可见刀痕Ra100、Ra50、Ra25、粗车、粗刨、粗铣、钻孔微见刀痕Ra12.5、Ra6.3、Ra3.2、精车、精刨、精铣、粗铰、粗磨看不见加工痕迹，微辩加工方向Ra1.6、Ra0.8、Ra0.4、精车、精磨、精铰、研磨暗光泽面Ra0.2、Ra0.1、Ra0.05、研磨、珩磨、超精磨、抛光镜面0.006微米雾状镜面0.012镜状光泽面0.025亮光泽面0.05暗光泽面0.1不可见加工痕迹的方向0.2可见加工痕迹方向0.8微见加工痕迹方向0.4看不清加工痕迹方向 1.6微见加工痕迹方向 3.2可见加工痕迹方向 6.3微见刀痕12.51级Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻使用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用2级Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻使用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等3级Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻使用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面4级Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿使用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
