喷射混凝土支护质量检测要点及检测方法详解!一、喷射混凝土支护质量检测要点1.喷射混凝土材料:要检查喷射混凝土中所用材料的质量,包括水泥、砂、碎石等材料的验收合格证明、原材料的质量检验报告等。
2.喷射混凝土配合比:喷射混凝土的配合比应符合设计要求,包括水泥用量、骨料比例、掺合料使用量等。
3.喷射混凝土强度:喷射混凝土的强度是衡量其质量的重要指标,需要进行强度检测,例如进行抗压强度试验。
4.喷射混凝土厚度:喷射混凝土的厚度直接影响其支护效果,需要进行厚度测量,以确保其符合设计要求。
5.喷射混凝土表面平整度:喷射混凝土的表面平整度对于后续工作的顺利进行具有重要意义,需要进行表面平整度检测。
6.喷射混凝土质量缺陷:喷射混凝土中可能存在的质量缺陷如裂缝、空洞、鼓包等需要进行检测,以及时发现和修补。
二、喷射混凝土支护质量检测方法1.材料检测方法:对于水泥、砂、碎石等材料,需要进行质量检验,可以通过检查验收合格证明和原材料的质量检验报告等来确保其质量。
2.配合比检测方法:可通过采集喷射混凝土样品进行试验,包括骨料比例试验、水泥用量试验等,将试验结果与设计要求进行对比。
3.强度检测方法:抗压强度试验是常用的检测喷射混凝土强度的方法,可以通过取样试件进行试验,得出喷射混凝土的抗压强度。
4.厚度测量方法:喷射混凝土的厚度可以通过使用超声波测厚仪进行测量,将测量结果与设计要求进行比较。
5.表面平整度检测方法:可以使用水平仪、平板和直尺等工具检测喷射混凝土表面的平整度,将其与设计要求进行对比。
6.质量缺陷检测方法:可以通过目视检查、敲击检测、声波检测等方法来发现喷射混凝土中的质量缺陷,及时进行修补。
三、总结喷射混凝土支护质量检测是确保地下工程安全和质量的重要环节。
检测要点包括材料、配合比、强度、厚度、表面平整度和质量缺陷等方面,通过相应的检测方法进行检测。
只有保证喷射混凝土支护的质量,才能确保工程的安全可靠。
喷射混凝土试验与检测(喷射混凝土强度与厚度的检验)(一)强度检验由于喷射混凝土施工工艺与现浇混凝土不同,因而其力学强度的检验也有所区别,主要表现在试块的制取方法上,采用在铁模内直接喷射制取喷射混凝土试块方法是不可取的。
因为在这种条件下喷射,回弹物势必受到铁模壁面的约束,不能自由溅出,而集于试模边角,造成测得的强度值要比结构上真实强度低。
检验喷射混凝土强度,可用以下几种方法:1、大板切割法在原材料、配合比,喷筑方位、喷射条件与实际工程相同条件下,向尺寸为45cm x 35cm x 12cm 的敞开模型,先喷筑混凝土板件,然后切割成:10cm x 10cm x 10cm 的试件(板件边缘松散部分必须切除丢弃,不得作试块用),在标准条件下养护至 28d,采用同普通混凝土的加荷方法,检验其抗压强度。
只有当不具备切割制取试件的条件时,才可向边长为 100mm 或 150mm 的无底试模内喷射混凝土制取试块,其抗压强度换算系数,可通过试验确定。
检查喷射混凝土抗压强度所需的试块应在施工中抽样制取。
试块数量,每喷射 50 ~ 100m3 拌和料取一组样,当小于 50m3 拌和料的独立工程,不得少于一组,每组试块不得少于三个。
材料或配合比变更时,应加作一组。
2、钻取芯样法为了确定实际结构物中喷射混凝土的强度值,可采取钻取芯样法。
为避免取芯和芯样加工时破坏砂浆与石子之间的黏结,被取芯的混凝土强度应不低于10MPa,钻取混凝土芯样应采用金刚石钻头。
取得的芯样应有工程质量代表性。
取芯数量不宜少于三个。
芯样直径应大于或等于混凝土中粗集料最大粒径的三倍。
一般做喷射混凝土抗压强度试验的芯样为直径 10cm,高 10cm。
经加工后的芯样,端面平整度为每 100mm 长度内不得超过 0 . 05mm。
抗压试验前,芯样应在 20 ±5℃的清水中浸泡 40 ~ 48h。
3、拔出法拔出法是近几年来得以推广的一种混凝土强度检验方法,分为预埋拔出法和后装拔出法两种。

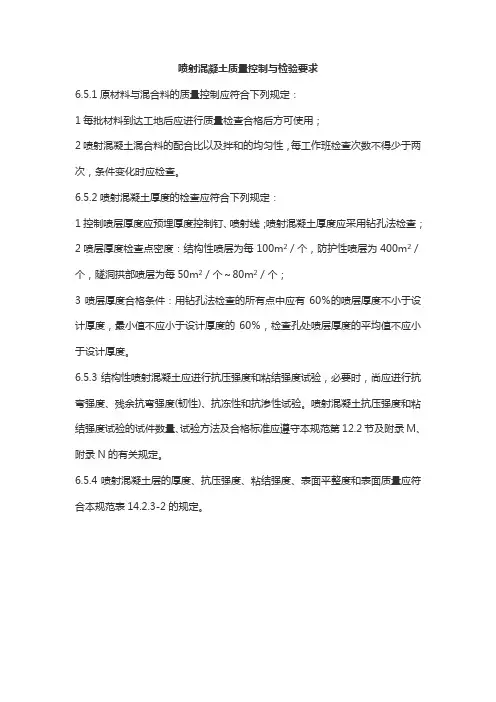

喷射混凝土质量控制与检验要求
6.5.1原材料与混合料的质量控制应符合下列规定:
1每批材料到达工地后应进行质量检查合格后方可使用;
2喷射混凝土混合料的配合比以及拌和的均匀性,每工作班检查次数不得少于两次,条件变化时应检查。
6.5.2喷射混凝土厚度的检查应符合下列规定:
1控制喷层厚度应预埋厚度控制钉、喷射线;喷射混凝土厚度应采用钻孔法检查;2喷层厚度检查点密度:结构性喷层为每100m2/个,防护性喷层为400m2/个,隧洞拱部喷层为每50m2/个~80m2/个;
3喷层厚度合格条件:用钻孔法检查的所有点中应有60%的喷层厚度不小于设计厚度,最小值不应小于设计厚度的60%,检查孔处喷层厚度的平均值不应小于设计厚度。
6.5.3结构性喷射混凝土应进行抗压强度和粘结强度试验,必要时,尚应进行抗弯强度、残余抗弯强度(韧性)、抗冻性和抗渗性试验。
喷射混凝土抗压强度和粘结强度试验的试件数量、试验方法及合格标准应遵守本规范第12.2节及附录M、附录N的有关规定。
6.5.4喷射混凝土层的厚度、抗压强度、粘结强度、表面平整度和表面质量应符合本规范表14.2.3-2的规定。
混凝土试块抗压强度规范篇一:喷射混凝土抗压强度标准试块制作方法喷射混凝土抗压强度标准试块制作方法K.0.1 喷射混凝土抗压强度标准试块应采用从现场施工的喷射混凝土板件上切割或钻心法制取。
最小模具尺寸为450mm×450mm×100mm(长×宽×高),模具一侧边为敞开状。
K.0.2 标准试块制作应符合下列步骤:1 在喷射作业面附近,将模具敞开一侧朝下,以80o(与水平面的夹角)左右置于墙脚。
2 先在模具外的边墙上喷射待操作正常后将喷头移至模具位置由下而上逐层向模具内喷满混凝土。
3 将喷满混凝土的模具移至安全地方,用三角抹刀刮平混凝土表面。
4 在潮湿环境中养护1d后脱模。
将混凝土板件移至试验室,在标准养护条件下养护7d,用切割机去掉周边和上表面(底面可不切割)后加工成边长100mm的立方体试块或钻芯成高100mm直径为100mm的圆柱状试件,立方体试块的允许偏差,边长±10mm,直角≤2o。
喷射混凝土板件周边120mm范围内的混凝土不得用作试件。
K.0.3 加工后的试块继续在标准条件下养护至28d龄期,进行抗压强度试验。
摘自:GB50086-2011《岩土锚固与喷射混凝土支护工程技术规范》SL377-2007《水利水电工程锚喷支护技术规范》篇二:混凝土取样标准(一)现场搅拌混凝土根据《混凝土结构工程施工质量验收规范》(GB 50204-2002)和《混凝土强度检验评定标准》(GBJ107-87)的规定,用于检查结构构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。
取样与试件留置应符合以下规定:1、每拌制100盘但不超过100立方米的同配合比的混凝土,取样次数不得少于一次;2、每工作班拌制的同一配合比的混凝土不足100盘时,其取样次数不得少于一次;3、当一次连续浇筑超过1000立方米时,同一配合比的混凝土每200立方米取样不得少于一次;4、同一楼层、同一配合比的混凝土,取样不得少于一次;5、每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。
锚杆喷射混凝土抗压强度的检查数量和检验方法锚杆喷射混凝土是一种用于加固岩石、土壤等地质体的工程技术。
它可以提供较高的抗压强度和劣化性能,因此被广泛应用于基础设施建设和地质灾害治理中。
为了确保锚杆喷射混凝土的质量,需要进行抗压强度的检查和测试。
下面将介绍锚杆喷射混凝土抗压强度的检查数量和检验方法。
一、检查数量1.工程规模:工程规模越大,所需检测的数量越多。
一般来说,每1000立方米的锚杆喷射混凝土,至少应进行2块样品的强度检测。
2.施工阶段:根据施工进度,选择不同的检测阶段。
通常,可以在施工前、中、后三个阶段进行抗压强度的检测。
其中,施工前进行初期抗压强度测试,施工中进行中期抗压强度测试,施工后进行最终抗压强度测试。
3.特殊要求:如果工程对抗压强度有特殊要求,如抗震、抗裂等,那么需要增加检测数量,以确保符合要求。
4.试验频率:试验频率应根据施工质量进行调整。
如果施工质量良好,可以适当减少检测频率;如果施工质量存在问题,应增加检测频率。
二、检验方法1.现场取样试验法:根据规定的抽样数量和位置,从施工现场取得混凝土样品。
然后将样品送到实验室进行试验,通过压力机进行抗压强度测试。
2.无损检测法:通过无损检测技术进行抗压强度的检测。
常用的无损检测方法有超声波检测、雷达检测等。
这种方法可以对整个工程进行快速检测,无需破坏结构表面。
但准确性相对较低,需要结合其他方法进行验证。
3.隧道喷射混凝土临界压力法:在锚杆喷射混凝土试样上施加逐渐增加的压力,直到试样破坏为止。
通过记录试样破坏前的最大应力值,来评估抗压强度。
4.研究法:通过在实验室进行模型试验和数值模拟,研究锚杆喷射混凝土的抗压性能。
这种方法可以通过改变材料和结构参数,来优化设计和施工工艺。
总结:锚杆喷射混凝土抗压强度的检查数量和检验方法需要综合考虑工程规模、施工阶段、特殊要求和试验频率等因素。
常用的检验方法包括现场取样试验法、无损检测法、隧道喷射混凝土临界压力法和研究法。

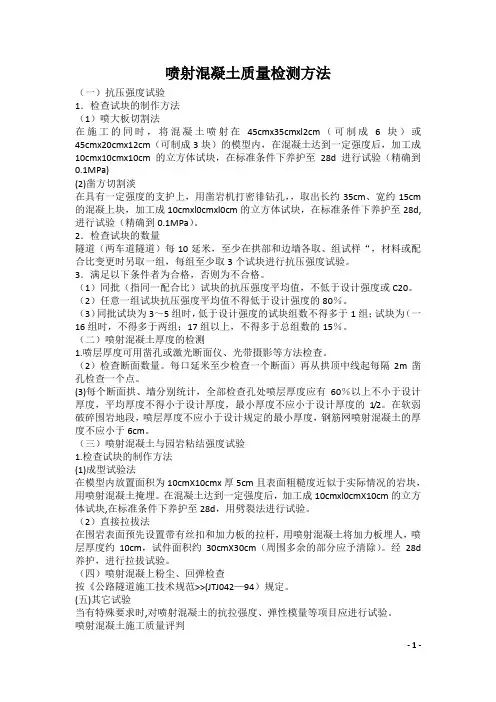

喷射混凝土质量检测方法(一)抗压强度试验1.检查试块的制作方法(1)喷大板切割法在施工的同时,将混凝土喷射在45cmx35cmxl2cm(可制成6块)或45cmx20cmx12cm(可制成3块)的模型内,在混凝土达到一定强度后,加工成10cmx10cmx10cm的立方体试块,在标准条件下养护至28d进行试验(精确到0.1MPa)(2)凿方切割淡在具有一定强度的支护上,用凿岩机打密徘钻孔,,取出长约35cm、宽约15cm 的混凝上块,加工成10cmxl0cmxl0cm的立方体试块,在标准条件下养护至28d,进行试验(精确到0.1MPa)。
2.检查试块的数量隧道(两车道隧道)每10延米,至少在拱部和边墙各取、组试样“,材料或配合比变更时另取一组,每组至少取3个试块进行抗压强度试验。
3.满足以下条件者为合格,否则为不合格。
(1)同批(指同一配合比)试块的抗压强度平均值,不低于设计强度或C20。
(2)任意一组试块抗压强度平均值不得低于设计强度的80%。
(3)同批试块为3~5组时,低于设计强度的试块组数不得多于1组;试块为(一16组时,不得多于两组;17组以上,不得多于总组数的15%。
(二)喷射混凝土厚度的检测1.喷层厚度可用凿孔或激光断面仪、光带摄影等方法检查。
(2)检查断面数量。
每口延米至少检查一个断面)再从拱顶中线起每隔2m凿孔检查一个点。
(3)每个断面拱、墙分别统计,全部检查孔处喷层厚度应有60%以上不小于设计厚度,平均厚度不得小于设计厚度,最小厚度不应小于设计厚度的1/2。
在软弱破碎围岩地段,喷层厚度不应小于设计规定的最小厚度,钢筋网喷射混凝土的厚度不应小于6cm。
(三)喷射混凝土与园岩粘结强度试验1.检查试块的制作方法(1)成型试验法在模型内放置面积为10cmX10cmx厚5cm且表面粗糙度近似于实际情况的岩块,用喷射混凝土掩埋。
在混凝土达到一定强度后,加工成10cmxl0cmX10cm的立方体试块,在标准条件下养护至28d,用劈裂法进行试验。
喷射混凝土抗压强度评定方法
1 喷射混凝土抗压强度系指在喷射混凝土板件上,切割制取100mm×100mm×100mm 的立方体试件,在标准条件下养护至28d,采用现行水泥混凝土立方体抗压强度试验方法(T0553)测得极限抗压强度,乘以0.95 的系数(精确到0.1MPa)后得到的抗压强度。
2 喷射混凝土抗压强度应以养护单元为检验评定单元,检查频率应符合下列规定:
(1)单洞两车道或三车道隧道每10 延米,应至少在拱部和边墙各取 1 组(3 个)试件。
(2)其他工程,每喷射50~100 m3 混合料或小于50 m3 混合料的独立工程,不得少于 1 组(3 个)试件。
(3)材料或配合比变更时应新制取试件。
3 喷射混凝土抗压强度的合格评定应符合下列规定:
(1)同批试件组数n≥10 时,试件抗压强度平均值应不小于设计值;任一组试件抗压强度应不小于0.85 倍设计值。
(2)当同批试件组数n<10 时,试件抗压强度平均值应不小于 1.05 倍设计值;任一组试件抗压强度应不小于0.9 倍设计值。
4 喷射混凝土抗压强度评为不合格时,相应养护单元为不合格。
1。
DB50/T990—2020
附录Q
(规范性附录)
喷射混凝土强度试块取样与评定
Q.1喷射混凝土坑压强度取样规定
喷射混凝土抗压强度的同组试件应在同一检验批的同一区块(450mm×350mm×120mm)上切割或钻芯制取,“切割法”制备试件应为边长100mm的立方体;“钻芯法”制备试件应为φ100×100mm的圆柱体,3个试件为1组。
应在温度为20±2℃、相对湿度不低于95%、养护龄期为28d的标准养护条件测得的极限单轴抗压强度为准。
a)不同强度等级及不同配合比的混凝土应在喷射地点或接收地点分别随机制取,每组试件应在同一盘或同一车中取样制作;
b)边坡防护工程、隧洞初期喷射支护工程,每喷射50m3~100m3混合料或小于50m3的独立工程,不得小于1组。
Q.2喷射混凝土坑压强度评定规定
Q.2.1喷射混凝土抗压强度评定用试件应按变形缝、马道和台阶划分检验批,当喷射面积较小时,边坡工程喷射混凝土可作为一个检验批。
Q.2.2喷射混凝土抗压强度评定应符合现行国家标准GB/T50107的有关规定。
_________________________________
64。
喷射混凝土抗压强度实验报告表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W100委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+489.607—K13+489.107试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度21 ℃湿度96 %试验单位滦平县公路工程试验室报告日期2011-10-03委托单号2011W100 试验日期2011-10-03 设计强度(MPa)C30 样品编号2011W100SJ001试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W100 SJ00101 1 A1 2011.09.05 2011.10.03100×100×10001345.3 34.5 0.95 32.2 02 326.4 32.6 03 343.2 34.3备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W101委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+487.107—K13+485.6试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备 LPSYS-022压力机 养护条件温度 20 ℃ 湿度96 % 试验单位 滦平县公路工程试验室 报告日期 2011-10-06 委托单号2011W101试验日期 2011-10-06 设计强度(MPa)C30样品编号2011W101SJ002 试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa) 尺寸换 算系数抗压强度代表值(MPa)2011W101 SJ002011 A2 2011.09.08 2011.10.06100×100×10001329.1 32.9 0.95 31.802 341.9 34.2 03331.3 33.1备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W102委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+483.6—K13+482.6试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度20 ℃湿度97 %试验单位滦平县公路工程试验室报告日期2011.10.09委托单号2011W102 试验日期2011.10.09 设计强度(MPa)C30 样品编号2011W102SJ003试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W102 SJ00301 1 A3 2011.09.11 2011.10.09100×100×10001352.4 35.2 0.95 32.6 02 346.5 34.6 03 334.2 33.4备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W103委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+479.6—K13+477试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备 LPSYS-022压力机 养护条件温度 20 ℃ 湿度97 % 试验单位 滦平县公路工程试验室 报告日期 2011-10-12 委托单号2011W103试验日期 2011-10-12 设计强度(MPa)C30样品编号2011W103SJ004 试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa) 尺寸换 算系数抗压强度代表值(MPa)2011W103 SJ004011 A4 2011.09.14 2011.10.12100×100×10001342.1 34.2 0.95 33.202 351.8 35.1 03354.2 35.4备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W104委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+475—K13+472 试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度21 ℃湿度96 %试验单位滦平县公路工程试验室报告日期2011-10-15委托单号2011W104 试验日期2011-10-15 设计强度(MPa)C30 样品编号2011W104SJ005试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W104 SJ00501 1 A5 2011.09.17 2011.10.15100×100×10001332.3 33.2 0.95 31.9 02 338.2 33.8 03 335.4 33.5备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W105委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+466.4—K13+463试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备 LPSYS-022压力机 养护条件温度 20 ℃ 湿度97 % 试验单位 滦平县公路工程试验室 报告日期 2011-10-18 委托单号2011W105试验日期 2011-10-18 设计强度(MPa)C30样品编号2011W105SJ006 试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa) 尺寸换 算系数抗压强度代表值(MPa)2011W105 SJ006011 A6 2011.09.20 2011.10.18100×100×10001343.3 34.3 0.95 32.802 343.0 34.3 03349.1 34.9备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W106委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+459.4—K13+455.9试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度19 ℃湿度98 %试验单位滦平县公路工程试验室报告日期2011-10-21委托单号2011W106 试验日期2011-10-21 设计强度(MPa)C30 样品编号2011W106SJ007试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W106 SJ00701 1 A7 2011.09.23 2011.10.21100×100×10001339.2 33.9 0.95 32.5 02 345.1 34.5 03 342.3 34.2备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W107委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+448.4—K13+442.4试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备 LPSYS-022压力机 养护条件温度 21 ℃ 湿度96 % 试验单位 滦平县公路工程试验室 报告日期 2011-10-24 委托单号2011W108试验日期 2011-10-24 设计强度(MPa)C30样品编号2011W107SJ008 试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa) 尺寸换 算系数抗压强度代表值(MPa)2011W107 SJ008011 A8 2011.09.26 2011.10.24100×100×10001336.4 33.6 0.95 31.602 315.5 31.5 03345.2 34.5备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W108委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+432.5—K13+428.4试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度20 ℃湿度97 %试验单位滦平县公路工程试验室报告日期2011-10-27委托单号2011W108 试验日期2011-10-27 设计强度(MPa)C30 样品编号2011W108SJ009试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W108 SJ00901 1 A9 2011.09.29 2011.10.27100×100×10001351.2 35.1 0.95 32.9 02 342.3 34.2 03 345.3 34.5备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W109委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+414.2—K13+408.4试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备 LPSYS-022压力机 养护条件温度 21 ℃ 湿度96 % 试验单位 滦平县公路工程试验室 报告日期 2011-10-30 委托单号2011W109试验日期 2011-10-30 设计强度(MPa)C30样品编号2011W109SJ010 试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa) 尺寸换 算系数抗压强度代表值(MPa)2011W109 SJ010011 B1 2011.10.02 2011.10.30100×100×10001345.3 34.5 0.95 32.502 339.4 33.9 03341.8 34.2备注:试验:复核:技术负责人第01页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W110委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+475—K13+472 试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度21 ℃湿度97 %试验单位滦平县公路工程试验室报告日期2011-11-02委托单号2011W110 试验日期2011-11-02 设计强度(MPa)C30 样品编号2011W110SJ011试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W110 SJ01101 1 B2 2011.10.05 2011.11.02100×100×10001355.1 35.5 0.95 34.0 02 361.4 36.1 03 355.3 35.5备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W111委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+388.5—K13+379.5试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备 LPSYS-022压力机 养护条件温度 19 ℃ 湿度98 % 试验单位 滦平县公路工程试验室 报告日期 2011-11-05 委托单号2011W111试验日期 2011-11-05 设计强度(MPa)C30样品编号2011W111SJ012 试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa) 尺寸换 算系数抗压强度代表值(MPa)2011W111 SJ012011 B3 2011.10.08 2011.11.05100×100×10001336.5 33.6 0.95 32.302 341.8 34.2 03342.3 34.2备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W112委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+368.5—K13+360.5试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度19 ℃湿度96 %试验单位滦平县公路工程试验室报告日期2011-11-08委托单号2011W112 试验日期2011-11-08 设计强度(MPa)C30 样品编号2011W112SJ013试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W112 SJ01301 1 B4 2011.10.11 2011.11.08100×100×10001348.2 34.8 0.95 33.5 02 353.2 35.3 03 3355.4 35.5备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W113委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+348.5—K13+344.5试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备 LPSYS-022压力机 养护条件温度 20 ℃ 湿度97 % 试验单位 滦平县公路工程试验室 报告日期 2011-11-11 委托单号2011W113试验日期 2011-11-11 设计强度(MPa)C30样品编号2011W113SJ014 试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa) 尺寸换 算系数抗压强度代表值(MPa)2011W113 SJ014011 B5 2011.10.14 2011.11.11100×100×10001319.4 31.9 0.95 31.602 335.6 33.5 03342.2 34.2备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W114委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+335—K13+331.7试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度21 ℃湿度96 %试验单位滦平县公路工程试验室报告日期2011-11-14委托单号2011W114 试验日期2011-11-14 设计强度(MPa)C30 样品编号2011W114SJ015试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W114 SJ01501 1 B6 2011.10.17 2011.11.14100×100×10001345.9 34.6 0.95 32.7 02 337.2 33.7 03 349.1 34.9备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W115委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+322.5—K13+319.5试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备 LPSYS-022压力机 养护条件温度 19 ℃ 湿度98 % 试验单位 滦平县公路工程试验室 报告日期 2011-11-17 委托单号2011W115试验日期 2011-11-17 设计强度(MPa)C30样品编号2011W115SJ016 试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa) 尺寸换 算系数抗压强度代表值(MPa)2011W115 SJ016011 B7 2011.10.20 2011.11.17100×100×10001352.3 35.2 0.95 33.802 359.7 36.0 03353.2 35.3备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W116委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+313.1—K13+308.5试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度20 ℃湿度97 %试验单位滦平县公路工程试验室报告日期2011-11-20委托单号2011W116 试验日期2011-11-20 设计强度(MPa)C30 样品编号2011W116SJ017试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W116 SJ01701 1 B8 2011.10.23 2011.11.20100×100×10001341.3 34.1 0.95 32.1 02 335.4 33.5 03 335.0 33.5备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W117委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+297.6—K13+392.4试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备 LPSYS-022压力机 养护条件温度 21 ℃ 湿度96 % 试验单位 滦平县公路工程试验室 报告日期 2011-11-23 委托单号2011W117试验日期 2011-11-23 设计强度(MPa)C30样品编号2011W117SJ018 试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa) 尺寸换 算系数抗压强度代表值(MPa)2011W117 SJ018011 B9 2011.10.26 2011.11.23100×100×10001341.3 35.6 0.95 33.102 335.4 34.9 03335.0 33.9备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W118委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+279.3—K13+273.5试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度21 ℃湿度96 %试验单位滦平县公路工程试验室报告日期2011-11-26委托单号2011W118 试验日期2011-11-26 设计强度(MPa)C30 样品编号2011W118SJ019试验 编号 组号 构件编号 制件日期 压件日期试件尺寸 (mm)试件 编号 破坏 荷载(kN ) 抗压强度单值(MPa)尺寸换 算系数抗压强度代表值(MPa)2011W118 SJ01901 1 B10 2011.10.29 2011.11.26100×100×10001356.1 35.6 0.95 33.5 02 352.3 35.2 03 348.6 34.8备注:试验:复核:技术负责人第01 页,共01 页表格编号:LPGS-SB-017喷射混凝土抗压强度试验报告工程名称:涝北线二期工程合同编号:---- 报告编号:BG2011W119委托单位承德远方公路工程建设有限责任公司样品名称喷射混凝土抗压试件监理单位承德公路工程监理有限责任公司滦平分公司样品描述表面平整、无缺陷使用部位初期支护施工桩号K13+262.1—K13+258.3试验依据JTG E30-2005(T0553-2005)判断依据—仪器设备LPSYS-022压力机养护条件温度20 ℃湿度97 %试验单位滦平县公路工程试验室报告日期2011-11-29委托单号2011W119 试验日期2011-11-29 设计强度(MPa)C30 样品编号2011W119SJ020试验编号组号构件编号制件日期压件日期试件尺寸(mm)试件编号破坏荷载(kN)抗压强度单值(MPa)尺寸换算系数抗压强度代表值(MPa)2011W119 SJ02 001 1 C12011.11.012011.11.29100×100×10001329.432.90.95 30.602316.531.6。
附录U 喷射混凝土抗压强度取样与评定
U.1 喷射混凝土抗压强度取样规定
U.1.1喷射混凝土抗压强度评定用试件。
指喷射在混凝土板件(450mm×350mm×120mm)上,在喷射砼板件上用钻芯机钻取标准尺寸为西1 00×100芯样,应在温度为2 0±2℃、相对湿度不低于9 5%、养护龄期为28d的标准养护条件测得的极限抗压强度为准。
试件3个为1组。
试件的制取和数量应符合下列规定:
1不同强度等级及不同配合比的混凝土应在喷射地点或接收地点分别随机制取,每组试件应在同一盘或同一车中取样制作。
2边坡工程,每喷射50m3或~100m3混合料或小于50m3的独立工程,不得少于1组。
U.2 喷射混凝土抗压强度评定规定
U.2.1喷射混凝土抗压强度评定用试件应按检验批进行评定,检验批应符合以下条件:
1应以强度等级相同、龄期相同以及生产工艺条件和配合比基本相同的喷射混凝土组成同一检验批,同一检验批的喷射混凝土强度应以同批内全部强度测定值为代表值;
2全部边坡工程喷射混凝土可作为一检验批。
U.2.2喷射混凝土抗压强度评定的合格标准
1同一检验批试件数量不少于10组时,应按下列要求评定:
Rn≥R (U.2.2-1)
Rm-n≥0. 85R (U.2.2-2) 2同一检验批试件少于1 0组时,应按下列要求评定:
Rn≥l. 05R (U. 2. 2-3)
Rmin≥0. 9R (U.2.2-4) 式中:R——喷射混凝土抗压强度标准值( N/mm2);
R n——同一检验批n组喷射混凝土抗压强度的平均值( N/mm2),精确至0.1(N/mm2);
R min——同一检验批n组喷射混凝土抗压强度的最小值(N/mm2),精确至0.1(N/mm2)。
