喷射混凝土抗压强度

喷射混凝土支护质量检测要点及检测方法详解!一、喷射混凝土支护质量检测要点1.喷射混凝土材料：要检查喷射混凝土中所用材料的质量，包括水泥、砂、碎石等材料的验收合格证明、原材料的质量检验报告等。

2.喷射混凝土配合比：喷射混凝土的配合比应符合设计要求，包括水泥用量、骨料比例、掺合料使用量等。

3.喷射混凝土强度：喷射混凝土的强度是衡量其质量的重要指标，需要进行强度检测，例如进行抗压强度试验。

4.喷射混凝土厚度：喷射混凝土的厚度直接影响其支护效果，需要进行厚度测量，以确保其符合设计要求。

5.喷射混凝土表面平整度：喷射混凝土的表面平整度对于后续工作的顺利进行具有重要意义，需要进行表面平整度检测。

6.喷射混凝土质量缺陷：喷射混凝土中可能存在的质量缺陷如裂缝、空洞、鼓包等需要进行检测，以及时发现和修补。

二、喷射混凝土支护质量检测方法1.材料检测方法：对于水泥、砂、碎石等材料，需要进行质量检验，可以通过检查验收合格证明和原材料的质量检验报告等来确保其质量。

2.配合比检测方法：可通过采集喷射混凝土样品进行试验，包括骨料比例试验、水泥用量试验等，将试验结果与设计要求进行对比。

3.强度检测方法：抗压强度试验是常用的检测喷射混凝土强度的方法，可以通过取样试件进行试验，得出喷射混凝土的抗压强度。

4.厚度测量方法：喷射混凝土的厚度可以通过使用超声波测厚仪进行测量，将测量结果与设计要求进行比较。

5.表面平整度检测方法：可以使用水平仪、平板和直尺等工具检测喷射混凝土表面的平整度，将其与设计要求进行对比。

6.质量缺陷检测方法：可以通过目视检查、敲击检测、声波检测等方法来发现喷射混凝土中的质量缺陷，及时进行修补。

三、总结喷射混凝土支护质量检测是确保地下工程安全和质量的重要环节。

检测要点包括材料、配合比、强度、厚度、表面平整度和质量缺陷等方面，通过相应的检测方法进行检测。

只有保证喷射混凝土支护的质量，才能确保工程的安全可靠。

喷射混凝土试验与检测（喷射混凝土强度与厚度的检验）（一）强度检验由于喷射混凝土施工工艺与现浇混凝土不同，因而其力学强度的检验也有所区别，主要表现在试块的制取方法上，采用在铁模内直接喷射制取喷射混凝土试块方法是不可取的。

因为在这种条件下喷射，回弹物势必受到铁模壁面的约束，不能自由溅出，而集于试模边角，造成测得的强度值要比结构上真实强度低。

检验喷射混凝土强度，可用以下几种方法：1、大板切割法在原材料、配合比，喷筑方位、喷射条件与实际工程相同条件下，向尺寸为45cm x 35cm x 12cm 的敞开模型，先喷筑混凝土板件，然后切割成：10cm x 10cm x 10cm 的试件（板件边缘松散部分必须切除丢弃，不得作试块用），在标准条件下养护至 28d，采用同普通混凝土的加荷方法，检验其抗压强度。

只有当不具备切割制取试件的条件时，才可向边长为 100mm 或 150mm 的无底试模内喷射混凝土制取试块，其抗压强度换算系数，可通过试验确定。

检查喷射混凝土抗压强度所需的试块应在施工中抽样制取。

试块数量，每喷射 50 ~ 100m3 拌和料取一组样，当小于 50m3 拌和料的独立工程，不得少于一组，每组试块不得少于三个。

材料或配合比变更时，应加作一组。

2、钻取芯样法为了确定实际结构物中喷射混凝土的强度值，可采取钻取芯样法。

为避免取芯和芯样加工时破坏砂浆与石子之间的黏结，被取芯的混凝土强度应不低于10MPa，钻取混凝土芯样应采用金刚石钻头。

取得的芯样应有工程质量代表性。

取芯数量不宜少于三个。

芯样直径应大于或等于混凝土中粗集料最大粒径的三倍。

一般做喷射混凝土抗压强度试验的芯样为直径 10cm，高 10cm。

经加工后的芯样，端面平整度为每 100mm 长度内不得超过 0 . 05mm。

抗压试验前，芯样应在 20 ±5℃的清水中浸泡 40 ~ 48h。

3、拔出法拔出法是近几年来得以推广的一种混凝土强度检验方法，分为预埋拔出法和后装拔出法两种。

附录U 喷射混凝土抗压强度取样与评定U．1 喷射混凝土抗压强度取样规定U．1.1喷射混凝土抗压强度评定用试件。

指喷射在混凝土板件(450mm×350mm×120mm)上，在喷射砼板件上用钻芯机钻取标准尺寸为西1 00×100芯样，应在温度为2 0±2℃、相对湿度不低于9 5%、养护龄期为28d的标准养护条件测得的极限抗压强度为准。

试件3个为1组。

试件的制取和数量应符合下列规定：1不同强度等级及不同配合比的混凝土应在喷射地点或接收地点分别随机制取，每组试件应在同一盘或同一车中取样制作。

2边坡工程，每喷射50m3或～100m3混合料或小于50m3的独立工程，不得少于1组。

U．2 喷射混凝土抗压强度评定规定U．2.1喷射混凝土抗压强度评定用试件应按检验批进行评定，检验批应符合以下条件：1应以强度等级相同、龄期相同以及生产工艺条件和配合比基本相同的喷射混凝土组成同一检验批，同一检验批的喷射混凝土强度应以同批内全部强度测定值为代表值；2全部边坡工程喷射混凝土可作为一检验批。

U．2.2喷射混凝土抗压强度评定的合格标准1同一检验批试件数量不少于10组时，应按下列要求评定：Rn≥R (U．2.2-1)Rm-n≥0. 85R (U.2.2-2) 2同一检验批试件少于1 0组时，应按下列要求评定：Rn≥l. 05R (U. 2. 2-3)Rmin≥0. 9R (U.2.2-4) 式中：R——喷射混凝土抗压强度标准值( N/mm2)；R n——同一检验批n组喷射混凝土抗压强度的平均值( N/mm2)，精确至0.1(N/mm2)；R min——同一检验批n组喷射混凝土抗压强度的最小值(N/mm2)，精确至0.1(N/mm2)。

混凝土试块抗压强度规范篇一：喷射混凝土抗压强度标准试块制作方法喷射混凝土抗压强度标准试块制作方法K.0.1 喷射混凝土抗压强度标准试块应采用从现场施工的喷射混凝土板件上切割或钻心法制取。

最小模具尺寸为450mm×450mm×100mm（长×宽×高），模具一侧边为敞开状。

K.0.2 标准试块制作应符合下列步骤:1 在喷射作业面附近，将模具敞开一侧朝下，以80o(与水平面的夹角)左右置于墙脚。

2 先在模具外的边墙上喷射待操作正常后将喷头移至模具位置由下而上逐层向模具内喷满混凝土。

3 将喷满混凝土的模具移至安全地方，用三角抹刀刮平混凝土表面。

4 在潮湿环境中养护1d后脱模。

将混凝土板件移至试验室，在标准养护条件下养护7d，用切割机去掉周边和上表面（底面可不切割）后加工成边长100mm的立方体试块或钻芯成高100mm直径为100mm的圆柱状试件，立方体试块的允许偏差，边长±10mm，直角≤2o。

喷射混凝土板件周边120mm范围内的混凝土不得用作试件。

K.0.3 加工后的试块继续在标准条件下养护至28d龄期，进行抗压强度试验。

摘自：GB50086-2011《岩土锚固与喷射混凝土支护工程技术规范》SL377-2007《水利水电工程锚喷支护技术规范》篇二：混凝土取样标准（一）现场搅拌混凝土根据《混凝土结构工程施工质量验收规范》（GB 50204-2002）和《混凝土强度检验评定标准》（GBJ107－87）的规定，用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。

取样与试件留置应符合以下规定：1、每拌制100盘但不超过100立方米的同配合比的混凝土，取样次数不得少于一次；2、每工作班拌制的同一配合比的混凝土不足100盘时，其取样次数不得少于一次；3、当一次连续浇筑超过1000立方米时，同一配合比的混凝土每200立方米取样不得少于一次；4、同一楼层、同一配合比的混凝土，取样不得少于一次；5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。

锚杆喷射混凝土抗压强度的检查数量和检验方法锚杆喷射混凝土是一种用于加固岩石、土壤等地质体的工程技术。

它可以提供较高的抗压强度和劣化性能，因此被广泛应用于基础设施建设和地质灾害治理中。

为了确保锚杆喷射混凝土的质量，需要进行抗压强度的检查和测试。

下面将介绍锚杆喷射混凝土抗压强度的检查数量和检验方法。

一、检查数量1.工程规模：工程规模越大，所需检测的数量越多。

一般来说，每1000立方米的锚杆喷射混凝土，至少应进行2块样品的强度检测。

2.施工阶段：根据施工进度，选择不同的检测阶段。

通常，可以在施工前、中、后三个阶段进行抗压强度的检测。

其中，施工前进行初期抗压强度测试，施工中进行中期抗压强度测试，施工后进行最终抗压强度测试。

3.特殊要求：如果工程对抗压强度有特殊要求，如抗震、抗裂等，那么需要增加检测数量，以确保符合要求。

4.试验频率：试验频率应根据施工质量进行调整。

如果施工质量良好，可以适当减少检测频率；如果施工质量存在问题，应增加检测频率。

二、检验方法1.现场取样试验法：根据规定的抽样数量和位置，从施工现场取得混凝土样品。

然后将样品送到实验室进行试验，通过压力机进行抗压强度测试。

2.无损检测法：通过无损检测技术进行抗压强度的检测。

常用的无损检测方法有超声波检测、雷达检测等。

这种方法可以对整个工程进行快速检测，无需破坏结构表面。

但准确性相对较低，需要结合其他方法进行验证。

3.隧道喷射混凝土临界压力法：在锚杆喷射混凝土试样上施加逐渐增加的压力，直到试样破坏为止。

通过记录试样破坏前的最大应力值，来评估抗压强度。

4.研究法：通过在实验室进行模型试验和数值模拟，研究锚杆喷射混凝土的抗压性能。

这种方法可以通过改变材料和结构参数，来优化设计和施工工艺。

总结：锚杆喷射混凝土抗压强度的检查数量和检验方法需要综合考虑工程规模、施工阶段、特殊要求和试验频率等因素。

常用的检验方法包括现场取样试验法、无损检测法、隧道喷射混凝土临界压力法和研究法。

DB50/T990—2020
附录Q
（规范性附录）
喷射混凝土强度试块取样与评定
Q.1喷射混凝土坑压强度取样规定
喷射混凝土抗压强度的同组试件应在同一检验批的同一区块（450mm×350mm×120mm）上切割或钻芯制取，“切割法”制备试件应为边长100mm的立方体；“钻芯法”制备试件应为φ100×100mm的圆柱体，3个试件为1组。

应在温度为20±2℃、相对湿度不低于95％、养护龄期为28d的标准养护条件测得的极限单轴抗压强度为准。

a)不同强度等级及不同配合比的混凝土应在喷射地点或接收地点分别随机制取，每组试件应在同一盘或同一车中取样制作；
b)边坡防护工程、隧洞初期喷射支护工程，每喷射50m3～100m3混合料或小于50m3的独立工程，不得小于1组。

Q.2喷射混凝土坑压强度评定规定
Q.2.1喷射混凝土抗压强度评定用试件应按变形缝、马道和台阶划分检验批，当喷射面积较小时，边坡工程喷射混凝土可作为一个检验批。

Q.2.2喷射混凝土抗压强度评定应符合现行国家标准GB/T50107的有关规定。

_________________________________
64。

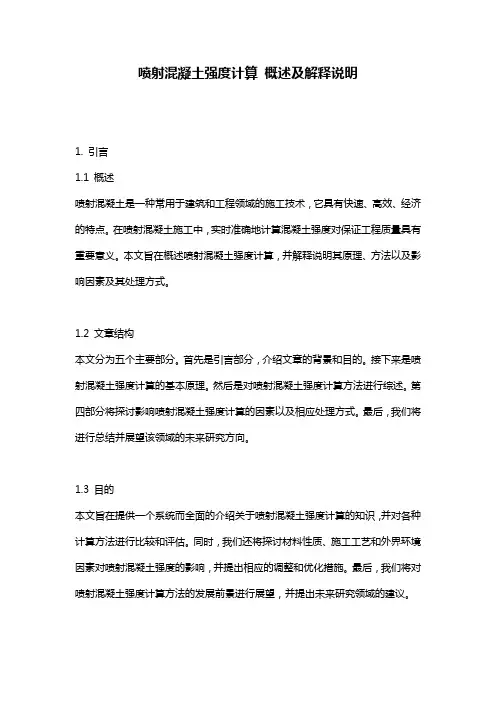

喷射混凝土强度计算概述及解释说明1. 引言1.1 概述喷射混凝土是一种常用于建筑和工程领域的施工技术，它具有快速、高效、经济的特点。

在喷射混凝土施工中，实时准确地计算混凝土强度对保证工程质量具有重要意义。

本文旨在概述喷射混凝土强度计算，并解释说明其原理、方法以及影响因素及其处理方式。

1.2 文章结构本文分为五个主要部分。

首先是引言部分，介绍文章的背景和目的。

接下来是喷射混凝土强度计算的基本原理。

然后是对喷射混凝土强度计算方法进行综述。

第四部分将探讨影响喷射混凝土强度计算的因素以及相应处理方式。

最后，我们将进行总结并展望该领域的未来研究方向。

1.3 目的本文旨在提供一个系统而全面的介绍关于喷射混凝土强度计算的知识，并对各种计算方法进行比较和评估。

同时，我们还将探讨材料性质、施工工艺和外界环境因素对喷射混凝土强度的影响，并提出相应的调整和优化措施。

最后，我们将对喷射混凝土强度计算方法的发展前景进行展望，并提出未来研究领域的建议。

以上是“1. 引言”部分的内容，通过这一部分的介绍，读者可以了解到本文的主要目标、结构和意义，并对喷射混凝土强度计算问题有一个初步的认识。

2. 喷射混凝土强度计算的基本原理2.1 混凝土强度的定义与重要性混凝土是一种常见的建筑材料，其强度是评估其结构性能和承载能力的重要指标。

混凝土强度通常指抗压强度，即混凝土在受到压力时可以承受的最大应力。

混凝土的强度直接影响着建筑物的稳定性和使用寿命。

2.2 喷射混凝土的特点与应用场景喷射混凝土是一种通过高速喷射或喷涂方式施工的特殊混凝土类型。

喷射混凝土具有以下特点：- 较高的抗冲击性：由于高速喷射过程中的动能转化为冲击能量，使得喷射混凝土具备了较好的抗冲击性能。

- 良好的附着力：通过将混凝土投射到已有结构表面，在两者之间形成牢固粘结。

- 快速施工：使用喷射技术可以快速、高效地进行施工，适用于某些需要迅速修复或增强的工程。

喷射混凝土广泛应用于以下场景：- 岩石坡面加固：利用喷射混凝土可以形成坚固的表面保护层，防止岩石坡面因水侵蚀而发生滑动或崩塌。

喷射混凝土质量检测方法（一）抗压强度试验1．检查试块的制作方法（1）喷大板切割法在施工的同时，将混凝土喷射在45cmx35cmxl2cm（可制成6块）或45cmx20cmx12cm（可制成3块）的模型内，在混凝土达到一定强度后，加工成10cmx10cmx10cm的立方体试块，在标准条件下养护至28d进行试验（精确到0.1MPa)(2)凿方切割淡在具有一定强度的支护上，用凿岩机打密徘钻孔，，取出长约35cm、宽约15cm 的混凝上块，加工成10cmxl0cmxl0cm的立方体试块，在标准条件下养护至28d,进行试验（精确到0.1MPa）。

2．检查试块的数量隧道（两车道隧道）每10延米，至少在拱部和边墙各取、组试样“，材料或配合比变更时另取一组，每组至少取3个试块进行抗压强度试验。

3．满足以下条件者为合格，否则为不合格。

（1）同批（指同一配合比）试块的抗压强度平均值，不低于设计强度或C20。

（2）任意一组试块抗压强度平均值不得低于设计强度的80％。

（3）同批试块为3～5组时，低于设计强度的试块组数不得多于1组；试块为（一16组时，不得多于两组；17组以上，不得多于总组数的15％。

（二）喷射混凝土厚度的检测1.喷层厚度可用凿孔或激光断面仪、光带摄影等方法检查。

（2）检查断面数量。

每口延米至少检查一个断面）再从拱顶中线起每隔2m凿孔检查一个点。

(3)每个断面拱、墙分别统计，全部检查孔处喷层厚度应有60％以上不小于设计厚度，平均厚度不得小于设计厚度，最小厚度不应小于设计厚度的1/2。

在软弱破碎围岩地段，喷层厚度不应小于设计规定的最小厚度，钢筋网喷射混凝土的厚度不应小于6cm。

（三）喷射混凝土与园岩粘结强度试验1.检查试块的制作方法(1)成型试验法在模型内放置面积为10cmX10cmx厚5cm且表面粗糙度近似于实际情况的岩块，用喷射混凝土掩埋。

在混凝土达到一定强度后，加工成10cmxl0cmX10cm的立方体试块,在标准条件下养护至28d，用劈裂法进行试验。

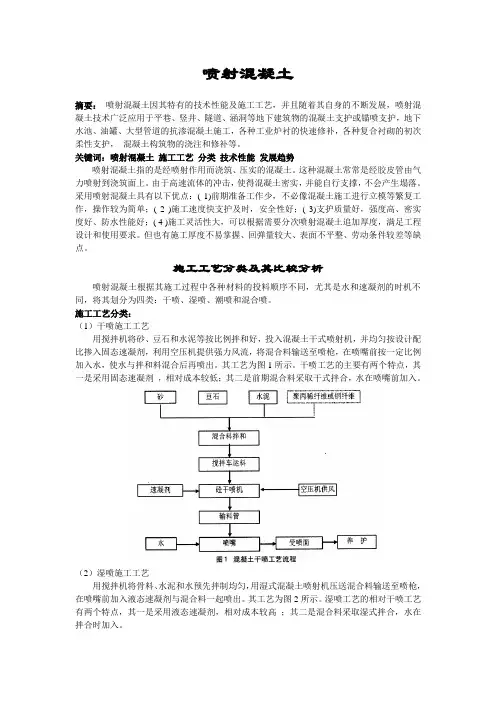

喷射混凝土摘要：喷射混凝土因其特有的技术性能及施工工艺，并且随着其自身的不断发展，喷射混凝土技术广泛应用于平巷、竖井、隧道、涵洞等地下建筑物的混凝土支护或锚喷支护，地下水池、油罐、大型管道的抗渗混凝土施工，各种工业炉衬的快速修补，各种复合衬砌的初次柔性支护，混凝土构筑物的浇注和修补等。

关键词：喷射混凝土施工工艺分类技术性能发展趋势喷射混凝土指的是经喷射作用而浇筑、压实的混凝土。

这种混凝土常常是经胶皮管由气力喷射到浇筑面上。

由于高速流体的冲击，使得混凝土密实，并能自行支撑，不会产生塌落。

采用喷射混凝土具有以下优点：( 1)前期准备工作少，不必像混凝土施工进行立模等繁复工作，操作较为简单；( 2 )施工速度快支护及时，安全性好；( 3)支护质量好，强度高、密实度好、防水性能好；( 4 )施工灵活性大，可以根据需要分次喷射混凝土追加厚度，满足工程设计和使用要求。

但也有施工厚度不易掌握、回弹量较大、表面不平整、劳动条件较差等缺点。

施工工艺分类及其比较分析喷射混凝土根据其施工过程中各种材料的投料顺序不同，尤其是水和速凝剂的时机不同，将其划分为四类：干喷、湿喷、潮喷和混合喷。

施工工艺分类：（1）干喷施工工艺用搅拌机将砂、豆石和水泥等按比例拌和好，投入混凝土干式喷射机，并均匀按设计配比掺入固态速凝剂，利用空压机提供强力风流，将混合料输送至喷枪，在喷嘴前按一定比例加入水，使水与拌和料混合后再喷出。

其工艺为图1所示。

干喷工艺的主要有两个特点，其一是采用固态速凝剂，相对成本较低；其二是前期混合料采取干式拌合，水在喷嘴前加入。

（2）湿喷施工工艺用搅拌机将骨料、水泥和水预先拌制均匀，用湿式混凝土喷射机压送混合料输送至喷枪，在喷嘴前加入液态速凝剂与混合料一起喷出。

其工艺为图2所示。

湿喷工艺的相对干喷工艺有两个特点，其一是采用液态速凝剂，相对成本较高；其二是混合料采取湿式拌合，水在拌合时加入。

（3）潮喷施工工艺仍然使用干喷设备及相关工艺，只是在拌制混合料前在骨料中预加少量的水，使之呈潮湿状，再加水泥拌和。

喷射混凝土设计要求Ⅰ喷射混凝土设计6.3.1喷射混凝土1d龄期的抗压强度不应低于8N／mm2；28d龄期的抗压强度不应低于20N／mm2。

6.3.2不同强度等级的喷射混凝土的设计强度应按表6.3.2采用。

表6.3.2 喷射混凝土的设计强度值(N／mm2)6.3.3喷射混凝土与岩石或混凝土基底间的最小粘结强度应符合表6.3.3规定。

粘结强度的试验方法应符合本规范附录M的规定。

表6.3.3 喷射混凝土与岩石或混凝土基底间的最小粘结强度(N／mm2)注：表中粘结强度系三个试件龄期28d的平均值，其中粘结强度较低的不得低于表中要求值的75％。

6.3.4喷射混凝土的体积密度可取2200kg／m3～2300kg／m3，弹性模量可按表6.3.4采用。

表6.3.4 喷射混凝土的弹性模量(N／mm2)6.3.5喷射钢纤维混凝土或喷射混凝土用于含有大范围黏土的剪切带、高塑性流变或高应力岩层时，其抗弯强度不应小于表6.3.5的规定。

抗弯强度试验的方法应符合本规范附录N的规定。

表6.3.5 喷射混凝土的最小抗弯强度(MPa)6.3.6处于大变形隧洞中的喷锚支护工程，宜采用具有高韧性的喷射钢纤维混凝土。

喷射钢纤维混凝土的残余抗弯强度(韧性)试验方法及其不同残余抗弯强度等级的最小抗弯强度要求应符合本规范附录P的规定。

6.3.7喷射混凝土的抗渗等级不应小于P6，当设计有特殊要求时，可通过调整材料的配合比，或掺加外加剂、掺合料配制出高于P6的喷射混凝土。

6.3.8处于有严重冻融侵蚀的永久性喷射混凝土工程，喷射混凝土的抗冻融循环能力不应小于200次。

6.3.9处于侵蚀性介质中的永久性喷射混凝土工程，应采用由耐侵蚀水泥配制的喷射混凝土。

6.3.10喷射混凝土支护的设计厚度，不应小于50mm。

含水岩层中的喷射混凝土支护设计厚度不应小于80mm。

钢筋网喷射混凝土支护设计厚度不应小于80 mm。

6.3.11喷射混凝土中钢筋网的设计应符合下列规定：1钢筋网材料宜采用HPR300钢筋，钢筋直径宜为6mm～12mm；2钢筋间距宜为150mm～300mm；3当喷射混凝土层设计厚度大于150mm，宜设置双层钢筋网。

喷射混凝土早期强度的测定（贯入法）一、测试原理贯入法属于无损检测方法（检测后仅表层不超过10㎜范围产生一小坑），适用于现场测定喷射混凝土的早期强度。

其工作原理是依据美国ASTM C803标准的贯入阻力原理，采用压缩弹簧加载，把一钢制测钉贯入混凝土中，因其贯入深度与混凝土的强度成反比，即可根据测钉的贯入深度来推定喷射混凝土的强度。

通过在试验室对大量混凝土试件进行实测，取得大量数据，并以此数据来建立喷射混凝土早期强度与贯入深度的关系曲线。

二、检测设备1、贯入式混凝土测强仪：可采用由北京欧亚中兴科技有限公司生产的ZXL-1000型混凝土贯入式强度检测仪，该设备主要由测试仪、测钉和测深表三部分组成，其结构示意图见图一。

也可采用其他厂家的同类、同功效的产品。

2、ZXL-1000型测强仪的主要技术性能指标如下：2.1、仪器的贯入力：1000N2.2、工作冲程：20㎜2.3、测钉直径：3.5㎜2.4、测钉长度：30.5㎜2.5、钉尖锥角：45°3、测钉系由高强度特殊钢材特制而成，每个测钉的使用次数应满足以下规定：当测钉的长度减小到能通过专用量快的长槽时，即应更换新的测钉。

4、测深表系一特制百分表，通过初始测量值与贯入后测量值之差，计算出测点的贯入深度值。

三、设备操作方法及安全事项1、设备操作方法1.1、取出测钉，插入冲击杆的孔中；1.2、用加力扳手旋紧铜螺母，直到挂上挂钩为止（在将要挂上钩时必须把启动器向上扳动，否则挂钩不能钩连上冲击杆）。

挂上后要松开启动器，并放松铜螺母至螺杆端部；1.3、将测强仪垂直压在被测混凝土表面，牢牢握住仪器手把，扳动启动器，将测钉贯入混凝土中。

1.4、用橡胶吹风器将孔内吹干净，用测深表测量贯入深度。

2、安全注意事项2.1、当挂钩挂上后，不得随意扳动启动器，不得将贯入仪的前端对着人。

2.2、不得对除喷射混凝土以外的任何其它物体进行贯入，以免损伤测钉。

2.3、试验完毕应立即将仪器及所有配件清理干净，装入箱内。

喷射混凝土最低标号
加固和修复用的喷射混凝土最低强度C20，并应比被加固结构混凝土等级高1~2等级。

一、喷射混凝土的定义与特点
喷射混凝土是一种通过高速喷射机喷射而成的混凝土，它在生产、运输、浇筑等方面具有很多优点。

首先，喷射混凝土具有自密实性，能够填满拱顶和侧墙的空隙；其次，它具有较高的抗渗性和耐久性，可适应大部分恶劣的环境。

此外，由于喷射混凝土不需要固定模板和钢筋，因此能够减少成本和工期。

二、喷射混凝土的标号
1. C20喷射混凝土
C20喷射混凝土的强度等级为C20，抗压强度为20MPa。

它适用于隧道、地铁侧墙等地方的防水和衬砌。

2. C25喷射混凝土
C25喷射混凝土的强度等级为C25，抗压强度为25MPa。

它适用于高速公路拱顶等地方的衬砌和加固。

3. C30喷射混凝土
C30喷射混凝土的强度等级为C30，抗压强度为30MPa。

它适用于地铁隧道、水电站洞室等地方的衬砌和加固。

4. C35喷射混凝土
C35喷射混凝土的强度等级为C35，抗压强度为35MPa。

它适用于矿山巷道等地方的支护和加固。

5. C40喷射混凝土
C40喷射混凝土的强度等级为C40，抗压强度为40MPa。

它适用于高铁隧道、水利水电洞室等地方的衬砌和加固。

综上所述，喷射混凝土在工程应用中存在着丰富的等级，施工者应根据具体工程需要选择合适的标号。

我国目前喷射混凝土强度等级一、我国目前喷射混凝土强度等级的现状在我国建筑行业中，喷射混凝土作为一种新型的施工材料，近年来得到了广泛的应用。

喷射混凝土具有施工方便、成本低廉、强度高等优点，被广泛应用于隧道工程、地下工程、水利工程等领域。

我国目前对喷射混凝土的强度等级分为三个等级，分别是C20、C25和C30。

C20级别的喷射混凝土强度较低，适用于一些较为简单的工程；C25级别的喷射混凝土强度中等，适用于一般的工程；C30级别的喷射混凝土强度较高，适用于一些对混凝土强度要求较高的工程。

二、喷射混凝土的实际应用在地铁隧道工程中，喷射混凝土广泛应用于衬砌的施工。

由于地铁隧道工程对喷射混凝土的强度要求较高，因此一般采用C30级别的喷射混凝土。

这样可以保证隧道的强度和稳定性，为地铁的安全运营提供了保障。

在水利工程中，喷射混凝土也被广泛应用。

例如在大坝的修建过程中，为了确保大坝的稳固性，一般采用C25级别以上的喷射混凝土。

这样可以有效地提高大坝的抗压能力和稳定性，保证水利工程的安全运行。

三、喷射混凝土的未来发展随着我国城市化建设的不断推进，对于喷射混凝土的需求也将进一步增加。

未来，喷射混凝土的强度等级可能会进一步细化和提高，以满足不同工程的需求。

随着科技的进步，喷射混凝土的配方和施工工艺也将不断改进和完善，以提高喷射混凝土的质量和施工效率。

四、个人观点和总结作为喷射混凝土的应用者和研究者，我认为我国目前对喷射混凝土强度等级的划分已经初具规模，但仍有待进一步完善。

未来，需要进一步细化各级强度等级，以满足不同工程对喷射混凝土强度的需求。

科研机构和企业也需要不断加大对喷射混凝土材料和工艺的研发力度，提高喷射混凝土的质量和施工效率。

希望在不久的将来，我国的喷射混凝土技术能够达到世界领先水平，为我国的建设事业贡献更大的力量。

在这篇文章中，我们深入探讨了我国目前喷射混凝土强度等级的现状，以及喷射混凝土在地铁隧道工程和水利工程中的实际应用。

DBXX/ XXXXX—XXXX
C
附录 C
（规范性附录）
喷射混凝土抗压强度评定
C.1 喷射混凝土抗压强度应在喷射混凝土板件上，采用切割或钻芯取样方法，切割制取100mm×100mm×100mm的立方体试件或φ100mm×100mm的圆柱体试件，在标准条件下养护至28d，用标准试验方法测得的极限抗压强度，乘以0.95的系数（精确至MPa）。

C.2 从现场喷筑的混凝土板上切割或钻取的混凝土试块，应无明显裂缝和缺损，并符合标准试件制作所需的高度、平整度和垂直度要求，否则，应予以舍去，并重新取样。

C.3 应根据喷射混凝土的特点，取同材料、同配合比、同喷射工艺的混凝土作为一个验收批，并要求每个工作台班内，每不大于50m3作为一个验收批，制取一组混凝土强度试块，每组不少于3个试块。

材料、配合比、喷射工艺发生变化时应另制取新试件。

C.4 喷射混凝土强度的合格标准应符合下列规定：
a）当同批试件组数n≥10时，试件抗压强度平均值不低于设计值，任一组试件抗压强度不低于0.9倍的设计值。

b）当同批试件组数n＜10时，试件抗压强度平均值不低于1.15倍的设计值，任一组试件抗压强度不低于0.95倍的设计值
c）当对喷射混凝土试块强度的代表性有怀疑时，可采用在已喷射混凝土的构件上钻芯取样的方法，对喷射混凝土强度进行推定。

C.5 实测项目中喷射混凝土抗压强度评定为不合格时，相应的分项工程应为不合格。

_________________________________
50。

喷射混凝土抗压强度评定方法
1 喷射混凝土抗压强度系指在喷射混凝土板件上，切割制取100mm×100mm×100mm 的立方体试件，在标准条件下养护至28d，采用现行水泥混凝土立方体抗压强度试验方法（T0553）测得极限抗压强度，乘以0.95 的系数（精确到0.1MPa）后得到的抗压强度。

2 喷射混凝土抗压强度应以养护单元为检验评定单元，检查频率应符合下列规定：
（1）单洞两车道或三车道隧道每10 延米，应至少在拱部和边墙各取 1 组（3 个）试件。

（2）其他工程，每喷射50～100 m3 混合料或小于50 m3 混合料的独立工程，不得少于 1 组（3 个）试件。

（3）材料或配合比变更时应新制取试件。

3 喷射混凝土抗压强度的合格评定应符合下列规定：
（1）同批试件组数n≥10 时，试件抗压强度平均值应不小于设计值；任一组试件抗压强度应不小于0.85 倍设计值。

（2）当同批试件组数n＜10 时，试件抗压强度平均值应不小于 1.05 倍设计值；任一组试件抗压强度应不小于0.9 倍设计值。

4 喷射混凝土抗压强度评为不合格时，相应养护单元为不合格。

1。

c20喷射混凝土密度
摘要：
一、前言
二、c20 喷射混凝土的定义和特点
三、c20 喷射混凝土的密度标准
四、影响c20 喷射混凝土密度的因素
五、如何控制c20 喷射混凝土的密度
六、总结
正文：
一、前言
在我国建筑行业中，喷射混凝土因其高效、环保等优势被广泛应用。

其中，c20 喷射混凝土因为其优良的性能而受到广泛关注。

本文将围绕c20 喷射混凝土的密度展开讨论。

二、c20 喷射混凝土的定义和特点
c20 喷射混凝土是一种高强度、高耐久性的混凝土，其抗压强度达到
20MPa，具有密度高、抗渗性好、抗碳化性强等特点。

三、c20 喷射混凝土的密度标准
根据我国相关标准，c20 喷射混凝土的密度应控制在2000-2200kg/m。

四、影响c20 喷射混凝土密度的因素
影响c20 喷射混凝土密度的因素主要有原材料的种类和配比、施工工艺等。

五、如何控制c20 喷射混凝土的密度
1.合理选择原材料，保证原材料的质量。

2.优化配合比，控制水泥用量，避免水泥用量过多导致混凝土密度过大。

3.严格控制施工工艺，如喷射压力、喷射距离等，确保混凝土的均匀性和密实性。

4.加强混凝土养护，保证混凝土充分硬化。

六、总结
c20 喷射混凝土的密度对其性能有着重要影响，因此，控制好密度是保证喷射混凝土质量的关键。
