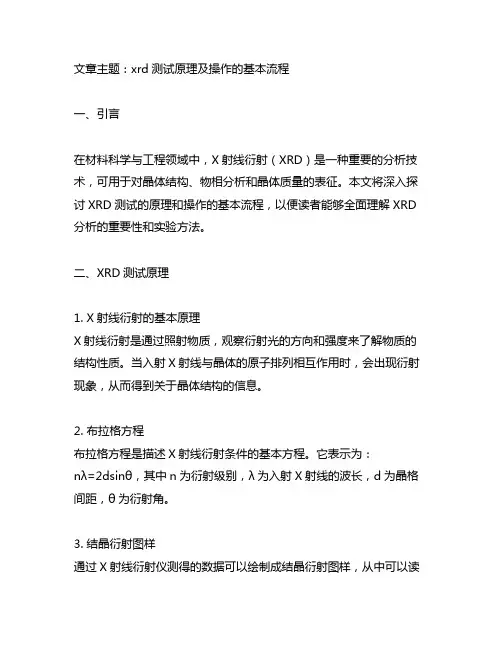

文章主题：xrd测试原理及操作的基本流程一、引言在材料科学与工程领域中，X射线衍射（XRD）是一种重要的分析技术，可用于对晶体结构、物相分析和晶体质量的表征。
本文将深入探讨XRD测试的原理和操作的基本流程，以便读者能够全面理解XRD 分析的重要性和实验方法。
二、XRD测试原理1. X射线衍射的基本原理X射线衍射是通过照射物质，观察衍射光的方向和强度来了解物质的结构性质。
当入射X射线与晶体的原子排列相互作用时，会出现衍射现象，从而得到关于晶体结构的信息。
2. 布拉格方程布拉格方程是描述X射线衍射条件的基本方程。
它表示为：nλ=2dsinθ，其中n为衍射级别，λ为入射X射线的波长，d为晶格间距，θ为衍射角。
3. 结晶衍射图样通过X射线衍射仪测得的数据可以绘制成结晶衍射图样，从中可以读取出晶面间距、晶格常数等信息。
三、XRD测试操作基本流程1. 样品制备与加载首先需要将待测样品研磨成粉末，并压制成均匀的薄片或圆盘。
然后将样品加载到X射线衍射仪的样品台上。
2. 仪器参数设置在进行XRD测试前，需要设置仪器的参数，包括X射线波长、入射角范围、扫描速度等。
3. 开始测试启动X射线衍射仪，开始进行测试。
X射线穿过样品，与晶体发生相互作用，产生衍射光，再由探测器接收并记录下来。
4. 数据分析与结果解读对从X射线衍射仪得到的数据进行分析与解读，可以得到有关样品晶体结构、晶胞参数等重要信息。
四、个人观点和理解作为X射线衍射技术的一种，XRD分析在材料研究和质量检测中起着关键作用。
通过XRD测试，不仅可以了解样品的晶体结构，还可以分析其中包含的物相。
掌握XRD测试的原理和操作流程对于科研工作者和工程师来说都是非常重要的。
五、总结与回顾通过本文的讨论，我们全面了解了XRD测试的原理及操作的基本流程。
X射线衍射技术的应用范围非常广泛，可以帮助我们更好地理解材料的性质和结构。
希望读者通过本文的介绍，能对XRD分析有更深入、全面和灵活的认识。
实验一 X射线衍射仪的结构与测试方法一、实验目的1、掌握X射线衍射的基本原理；2、了解X射线衍射仪的基本结构和操作步骤;3、掌握X射线衍射分析的样品制备方法；4、了解X射线的辐射及其防护方法二、实验原理根据晶体对X射线的衍射特征－衍射线的位置、强度及数量来鉴定结晶物质之物相的方法，就是X射线物相分析法。
每一种结晶物质都有各自独特的化学组成和晶体结构。
没有任何两种物质，它们的晶胞大小、质点种类及其在晶胞中的排列方式是完全一致的。
当X射线波长与晶体面间距值大致相当时就可以产生衍射。
因此，当X射线被晶体衍射时,每一种结晶物质都有自己独特的衍射花样，它们的特征可以用各个衍射晶面间距d和衍射线的相对强度I／I1来表征。
其中晶面间距d与晶胞的形状和大小有关，相对强度则与质点的种类及其在晶胞中的位置有关。
所以任何一种结晶物质的衍射数据d和I／I1是其晶体结构的必然反映，因而可以根据它们来鉴别结晶物质的物相。
三、实验设备丹东方圆仪器有限公司的D2700型X射线粉末衍射仪一台;玛瑙研体一个；化学药品或实际样品若干（Li4Ti5O12）。
四、实验内容1、采用玛瑙研体研磨样品，在玻璃样品架上制备一个合格试验样品;2、选择合适的试验参数，获得XRD图谱一张;3、理解样品、测试参数与XRD图谱特征的关系。
五、实验步骤1、开机1）打开总电源2）启动计算机3）将冷却水循环装置的机箱上的开关拨至运行位置，确认冷却水系统运行，水温正常（19—22℃）；4)按下衍射仪ON绿色按键打开衍射仪主机开关5）启动高压部分(a）必须逐渐提升高压，稳定后再提高电流。
电压不超过40kV,管电流上限是40mA，一般为30mA。
（b)当超过4天未使用X光管时,必须进行光管的预热。
在25kV高压，预热10分钟;30kV，预热5分钟;35kV，预热5分钟。
（c）预热结束关机后，至少间隔30分钟以上方可再次开机实验。
6）将制备好的样品放入衍射仪样品台上；7)关好衍射仪门.2、样品测试1）在电脑上启动操作程序2）进入程序界面后，鼠标左键点击“测量”菜单，再点击“样品测量”命令,进入样品测量命令3)等待仪器自检完成后，设定好右边的控制参数；4）鼠标左键点击“开始测量”，保存输出文件；5）此时仪器立即开始采集数据，并在控制界面显示；（a）工作电压与电流：一般设为40kV，40mA;（b）扫描范围:起始角度>5°，终止角度<80°；(c）步进角度：推荐0.02°，一般在0.02—0。
材料表征-XRD分析实验目的1、了解X衍射的基本原理以及粉末X衍射测试的基本目的；2、掌握晶体和非晶体、单晶和多晶的区别；3、了解使用相关软件处理XRD测试结果的基本方法。
实验原理1、晶体化学基本概念晶体的基本特点与概念：①质点（结构单元）沿三维空间周期性排列（晶体定义），并有对称性。
②空间点阵：实际晶体中的几何点，其所处几何环境和物质环境均同，这些“点集”称空间点阵。
③晶体结构=空间点阵+结构单元。
非晶部分主要为无定形态区域，其内部原子不形成排列整齐有规律的晶格。
对于大多数晶体化合物来说，其晶体在冷却结晶过程中受环境应力或晶核数目、成核方式等条件的影响，晶格易发生畸变。
分子链段的排列与缠绕受结晶条件的影响易发生改变。
晶体的形成过程可分为以下几步：初级成核、分子链段的表面延伸、链松弛、链的重吸收结晶、表面成核、分子间成核、晶体生长、晶体生长完善。
Bravais提出了点阵空间这一概念，将其解释为点阵中选取能反映空间点阵周期性与对称性的单胞，并要求单胞相等棱与角数最多。
晶体内分子的排列方式使晶体具有不同的晶型。
通常在结晶完成后的晶体中，不止含有一种晶型的晶体，因此为多晶化合物。
反之，若严格控制结晶条件可得单一晶型的晶体，则为单晶。
2、X衍射的测试基本目的与原理X射线是电磁波,入射晶体时基于晶体结构的周期性，晶体中各个电子的散射波可相互干涉。
散射波周相一致相互加强的方向称衍射方向。
衍射方向取决于晶体的周期或晶胞的大小,衍射强度是由晶胞中各个原子及其位置决定的。
由倒易点阵概念导入X射线衍射理论, 倒易点落在Ewald球上是产生衍射必要条件。
1912年劳埃等人根据理论预见，并用实验证实了X射线与晶体相遇时能发生衍射现象，证明了X射线具有电磁波的性质，成为X射线衍射学的第一个里程碑。
当一束单色X射线入射到晶体时，由于晶体是由原子规则排列成的晶胞组成，这些规则排列的原子间距离与入射X射线波长有相同数量级，故由不同原子散射的X射线相互干涉，在某些特殊方向上产生强X射线衍射，衍射线在空间分布的方位和强度，与晶体结构密切相关。

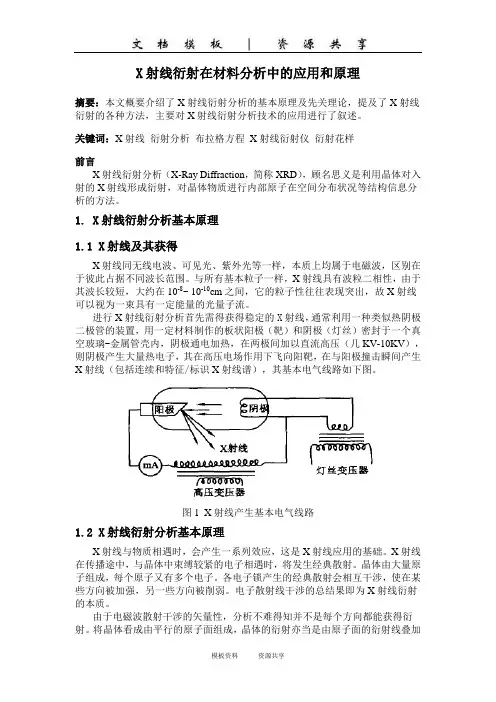

X射线衍射分析（X-ray diffraction，简称XRD），是利用晶体形成的X射线衍射，对物质进行内部原子在空间分布状况的结构分析方法。
将具有一定波长的X射线照射到结晶性物质上时，X射线因在结晶内遇到规则排列的原子或离子而发生散射，散射的X射线在某些方向上相位得到加强，从而显示与结晶结构相对应的特有的衍射现象。
X射线衍射方法具有不损伤样品、无污染、快捷、测量精度高、能得到有关晶体完整性的大量信息等。
X射线衍射分析-样品要求1、金属样品如块状、板状、圆拄状要求磨成一个平面，面积不小于10X10毫米，如果面积太小可以用几块粘贴一起。
2、对于片状、圆拄状样品会存在严重的择优取向，衍射强度异常。
因此要求测试时合理选择响应的方向平面。
3、对于测量金属样品的微观应力（晶格畸变），测量残余奥氏体，要求样品不能简单粗磨，要求制备成金相样品，并进行普通抛光或电解抛光，消除表面应变层。
4、粉末样品要求磨成320目的粒度，约40微米。
粒度粗大衍射强度底，峰形不好，分辨率低。
要了解样品的物理化学性质，如是否易燃，易潮解，易腐蚀、有毒、易挥发。
5、粉末样品要求在3克左右，如果太少也需5毫克。
6、样品可以是金属、非金属、有机、无机材料粉末。
用途1、物相分析衍射图晶体的Ｘ射线衍射图像实质上是晶体微观结构的一种精细复杂的变换，每种晶体的结构与其Ｘ射线衍射图之间都有着一一对应的关系，其特征X射线衍射图谱不会因为它种物质混聚在一起而产生变化，这就是Ｘ射线衍射物相分析方法的依据。
制备各种标准单相物质的衍射花样并使之规范化，将待分析物质的衍射花样与之对照，从而确定物质的组成相，就成为物相定性分析的基本方法。
鉴定出各个相后，根据各相花样的强度正比于改组分存在的量（需要做吸收校正者除外），就可对各种组分进行定量分析。
目前常用衍射仪法得到衍射图谱，用“粉末衍射标准联合会（JCPDS）”负责编辑出版的“粉末衍射卡片（PDF卡片）”进行物相分析。

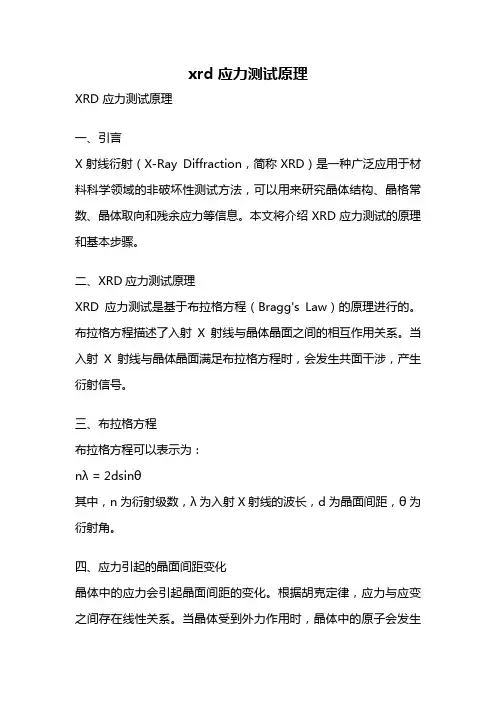

xrd 应力测试原理XRD 应力测试原理一、引言X射线衍射（X-Ray Diffraction，简称XRD）是一种广泛应用于材料科学领域的非破坏性测试方法，可以用来研究晶体结构、晶格常数、晶体取向和残余应力等信息。
本文将介绍XRD应力测试的原理和基本步骤。
二、XRD应力测试原理XRD应力测试是基于布拉格方程（Bragg's Law）的原理进行的。
布拉格方程描述了入射X射线与晶体晶面之间的相互作用关系。
当入射X射线与晶体晶面满足布拉格方程时，会发生共面干涉，产生衍射信号。
三、布拉格方程布拉格方程可以表示为：nλ = 2dsinθ其中，n为衍射级数，λ为入射X射线的波长，d为晶面间距，θ为衍射角。
四、应力引起的晶面间距变化晶体中的应力会引起晶面间距的变化。
根据胡克定律，应力与应变之间存在线性关系。
当晶体受到外力作用时，晶体中的原子会发生位移，导致晶面间距的变化。
因此，通过测量晶体中晶面间距的变化，可以间接推断出晶体中的应力信息。
五、应力测试步骤1. 样品准备：将待测试的样品切割成适当尺寸，并进行表面处理，以确保样品的表面光洁度和平整度。
2. 仪器调试：调整XRD仪器的参数，如入射角、发射角、入射深度等，以适应不同样品的测试需求。
3. 测量数据：通过XRD仪器发射X射线，并接收衍射信号。
记录衍射图谱，包括衍射角和相对强度。
4. 数据分析：根据布拉格方程，计算晶面间距，并绘制应力-晶面间距曲线。
5. 应力计算：根据已知晶体结构和材料参数，利用应力-晶面间距曲线，将晶面间距的变化转化为应力值。
六、应力测试的应用领域XRD应力测试在材料科学领域有广泛的应用。
主要应用于以下方面：1. 金属材料研究：通过测试金属材料中的残余应力，可以评估材料的强度、韧性和耐久性。
2. 薄膜应力测试：薄膜在制备过程中容易产生应力，通过XRD应力测试可以帮助优化薄膜的成长过程。
3. 焊接接头质量评估：焊接过程中产生的残余应力会对焊接接头的性能产生影响，通过XRD应力测试可以评估焊接接头的质量。

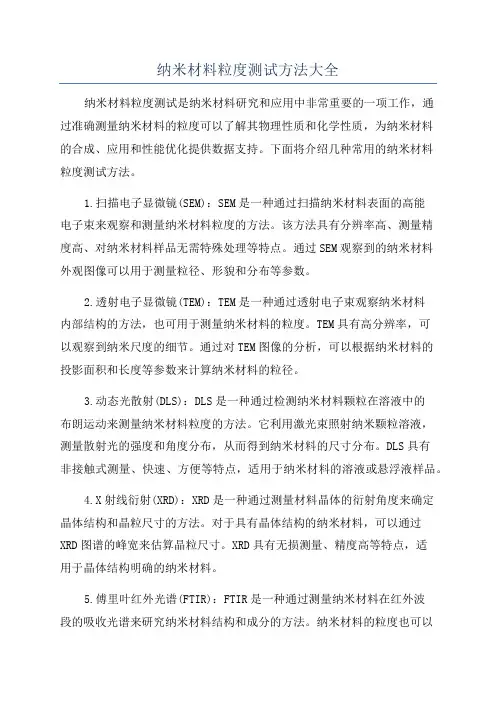

纳米材料粒度测试方法大全纳米材料粒度测试是纳米材料研究和应用中非常重要的一项工作，通过准确测量纳米材料的粒度可以了解其物理性质和化学性质，为纳米材料的合成、应用和性能优化提供数据支持。
下面将介绍几种常用的纳米材料粒度测试方法。
1.扫描电子显微镜(SEM)：SEM是一种通过扫描纳米材料表面的高能电子束来观察和测量纳米材料粒度的方法。
该方法具有分辨率高、测量精度高、对纳米材料样品无需特殊处理等特点。
通过SEM观察到的纳米材料外观图像可以用于测量粒径、形貌和分布等参数。
2.透射电子显微镜(TEM)：TEM是一种通过透射电子束观察纳米材料内部结构的方法，也可用于测量纳米材料的粒度。
TEM具有高分辨率，可以观察到纳米尺度的细节。
通过对TEM图像的分析，可以根据纳米材料的投影面积和长度等参数来计算纳米材料的粒径。
3.动态光散射(DLS)：DLS是一种通过检测纳米材料颗粒在溶液中的布朗运动来测量纳米材料粒度的方法。
它利用激光束照射纳米颗粒溶液，测量散射光的强度和角度分布，从而得到纳米材料的尺寸分布。
DLS具有非接触式测量、快速、方便等特点，适用于纳米材料的溶液或悬浮液样品。
4.X射线衍射(XRD)：XRD是一种通过测量材料晶体的衍射角度来确定晶体结构和晶粒尺寸的方法。
对于具有晶体结构的纳米材料，可以通过XRD图谱的峰宽来估算晶粒尺寸。
XRD具有无损测量、精度高等特点，适用于晶体结构明确的纳米材料。
5.傅里叶红外光谱(FTIR)：FTIR是一种通过测量纳米材料在红外波段的吸收光谱来研究纳米材料结构和成分的方法。
纳米材料的粒度也可以通过红外吸收峰的强度和位置进行定性和定量分析。
FTIR具有所需样品量少、分辨率高等特点，适用于纳米材料的表面分析和组成分析。
6.水中悬浮液测定法：将纳米材料置于水中制备悬浮液，通过测量悬浮液的光学性质如透光率等，可以间接测得纳米材料的粒度。
该方法操作简单、快速，可用于大量样品的测量。
7.气相吸附法：纳米材料的比表面积可以通过气相吸附法来测量。
