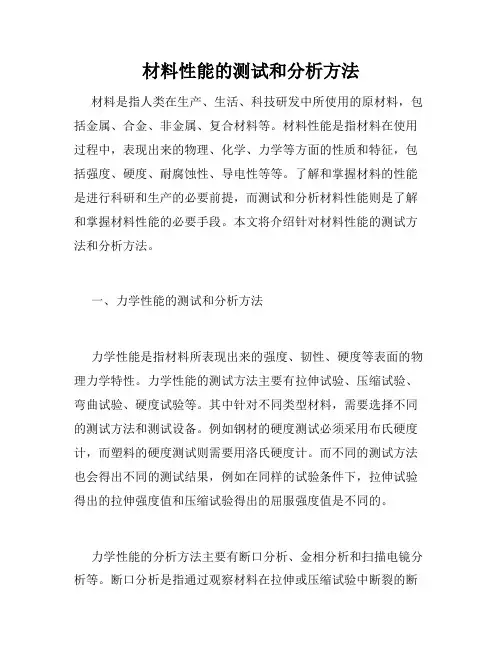

材料性能的测试和分析方法材料是指人类在生产、生活、科技研发中所使用的原材料，包括金属、合金、非金属、复合材料等。

材料性能是指材料在使用过程中，表现出来的物理、化学、力学等方面的性质和特征，包括强度、硬度、耐腐蚀性、导电性等等。

了解和掌握材料的性能是进行科研和生产的必要前提，而测试和分析材料性能则是了解和掌握材料性能的必要手段。

本文将介绍针对材料性能的测试方法和分析方法。

一、力学性能的测试和分析方法力学性能是指材料所表现出来的强度、韧性、硬度等表面的物理力学特性。

力学性能的测试方法主要有拉伸试验、压缩试验、弯曲试验、硬度试验等。

其中针对不同类型材料，需要选择不同的测试方法和测试设备。

例如钢材的硬度测试必须采用布氏硬度计，而塑料的硬度测试则需要用洛氏硬度计。

而不同的测试方法也会得出不同的测试结果，例如在同样的试验条件下，拉伸试验得出的拉伸强度值和压缩试验得出的屈服强度值是不同的。

力学性能的分析方法主要有断口分析、金相分析和扫描电镜分析等。

断口分析是指通过观察材料在拉伸或压缩试验中断裂的断口形态和特点，来判断材料的性能和失败原因。

金相分析是指将材料进行钢切件制备，并通过光学方法来观察材料断口、晶粒结构和组织性质，从而了解材料的组织结构和性质。

扫描电镜分析则是利用电子束照射材料表面，通过观察反射电子和离子的图像来了解材料的表面形貌和微观结构。

三种分析方法方便快捷地评估和分析材料的性能。

二、热学性能的测试和分析方法热学性能是指材料在加热或冷却过程中所表现的吸热、放热、导热、热膨胀等热学性质。

热学性能的测试方法主要有热膨胀测试、热导测试、热量测试等。

其中热膨胀测试会测量材料在不同温度下的膨胀系数，从而评估材料的热稳定性。

而热导测试则可以测量材料在不同温度下的热导率，从而了解材料的导热性质。

热量测试可测量材料在吸热或放热过程中的温度变化，从而了解材料的热量性质。

热学性能的分析方法主要有热失重分析和热分解分析。

材料分析测试方法材料分析测试方法是一种用于确定材料的组成成分、结构特征和性能特性的实验方法。

通过对材料进行分析测试，可以提供有关材料的关键信息，为科学研究、工程设计和质量控制等提供数据支持。

以下是几种常用的材料分析测试方法。

1.光学显微镜分析：光学显微镜是一种使用可见光进行观察的显微镜。

通过使用透射或反射光学系统，可以对材料进行观察，并研究其表面形貌、晶体结构和材料中的微小缺陷等信息。

2.扫描电子显微镜分析：扫描电子显微镜（SEM）是一种通过扫描电子束来观察材料的表面形貌和微观结构的显微镜。

SEM可以提供高分辨率的图像，并能够进行化学成分分析、能谱分析和逆向散射电子显微镜等特殊分析。

3.X射线衍射分析：X射线衍射（XRD）是一种通过用高能X射线照射材料，根据材料中晶格原子的间距和位置来分析材料结构的方法。

XRD可以用来确定晶体结构、晶体取向和晶体缺陷等信息。

4.能谱分析：能谱分析是一种通过测量材料在不同能量范围内的辐射或吸收来分析其化学成分的方法。

常见的能谱分析方法包括X射线能谱分析（XPS）、能量色散X射线能谱分析（EDX）、傅里叶变换红外光谱分析（FTIR）等。

5.热分析：热分析是一种通过对材料在加热或冷却过程中的物理和化学变化进行分析的方法。

常见的热分析方法包括差示扫描量热法（DSC）、热重分析（TGA）和热解吸法（TPD）等。

6.压力测试：压力测试是一种通过使用压力传感器和脉冲测定器等设备来测量材料的力学性能和材料的变形特性的方法。

常见的压力测试包括硬度测试、拉伸测试、压缩测试和扭曲测试等。

7.化学分析：化学分析是一种通过对材料进行化学试剂处理和测量来确定其化学成分和化学特性的方法。

常用的化学分析方法包括气相色谱（GC）、液相色谱（HPLC）和质谱分析等。

8.磁性测试：磁性测试是一种通过测量材料在外加磁场下的响应来分析材料磁性的方法。

常见的磁性测试方法包括霍尔效应测量、磁滞回线测量和磁力显微镜测量等。

XPS数据分析方法XPS数据分析方法指的是通过使用X射线光电子能谱（XPS）来研究材料表面元素的组成、化学状态、分布以及电荷状态等信息的一种分析方法。

XPS是一种非破坏性的表面分析技术，主要用于材料科学、化学、物理、能源等领域的表面和界面分析。

下面是关于XPS数据分析方法的一些内容。

1.XPS原理XPS是基于光电离现象的一种分析技术。

当实验样品暴露在具有一定能量的X射线束下时，样品表面的原子会被激发，其中部分电子会被激发到费米能级以上，形成X射线光电子。

这些光电子经电场作用会被收集并形成能谱。

通过分析能谱可以得到样品表面元素的信息。

2.XPS数据处理XPS实验获得的原始数据包含了来自不同元素的能量信号，以及其他噪声信号。

数据处理旨在提取出有用的能量信号，并将其定性和定量分析。

常见的数据处理步骤包括信号峰形辨认、能量校正、背景修正和分峰拟合等。

3.峰形辨认峰形辨认是将实验数据中的峰与相应的元素进行匹配的过程。

每个元素具有特定的光电子能量，因此可以通过比较实验获得的能谱与已知元素的能谱进行匹配，确定元素的存在。

4.能量校正能谱中的能量量度需要进行校正，以获得准确的能谱峰位置。

能量校正的常用方法是通过硬币吸收边界（coinicidence absorption edge）或内部参考能谱进行校正。

这样可以消除能量测量中的偏差。

5.背景修正实验信号中常常会包含一些背景信号，如弹性散射信号、底部信号等。

这些背景信号对于准确的数据分析来说是干扰因素，需要进行背景修正。

背景修正的方法可以是线性背景修正或曲线拟合法。

6.分峰拟合分峰拟合是基于已知的能量峰进行曲线拟合，以确定元素在样品中的化学状态和相对丰度。

常见的拟合函数包括高斯函数、洛伦兹函数和Pseudo-Voigt函数等。

7.数据分析通过对能谱的峰进行定量分析，可以获得材料表面元素的组成和相对丰度。

此外，还可以通过分析峰的形状和位置得到元素的化学状态信息。

通过与已知物质的对比，可以推测样品的化学成分，并深入了解材料的特性。

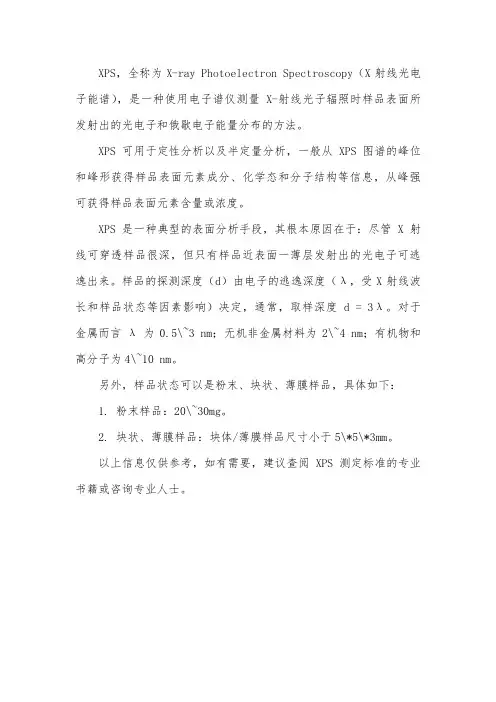

XPS，全称为X-ray Photoelectron Spectroscopy（X射线光电子能谱），是一种使用电子谱仪测量X-射线光子辐照时样品表面所发射出的光电子和俄歇电子能量分布的方法。

XPS可用于定性分析以及半定量分析，一般从XPS图谱的峰位和峰形获得样品表面元素成分、化学态和分子结构等信息，从峰强可获得样品表面元素含量或浓度。

XPS是一种典型的表面分析手段，其根本原因在于：尽管X射线可穿透样品很深，但只有样品近表面一薄层发射出的光电子可逃逸出来。

样品的探测深度（d）由电子的逃逸深度（λ，受X射线波长和样品状态等因素影响）决定，通常，取样深度 d = 3λ。

对于金属而言λ为0.5\~3 nm；无机非金属材料为2\~4 nm；有机物和高分子为4\~10 nm。

另外，样品状态可以是粉末、块状、薄膜样品，具体如下：
1. 粉末样品：20\~30mg。

2. 块状、薄膜样品：块体/薄膜样品尺寸小于5\*5\*3mm。

以上信息仅供参考，如有需要，建议查阅XPS测定标准的专业书籍或咨询专业人士。

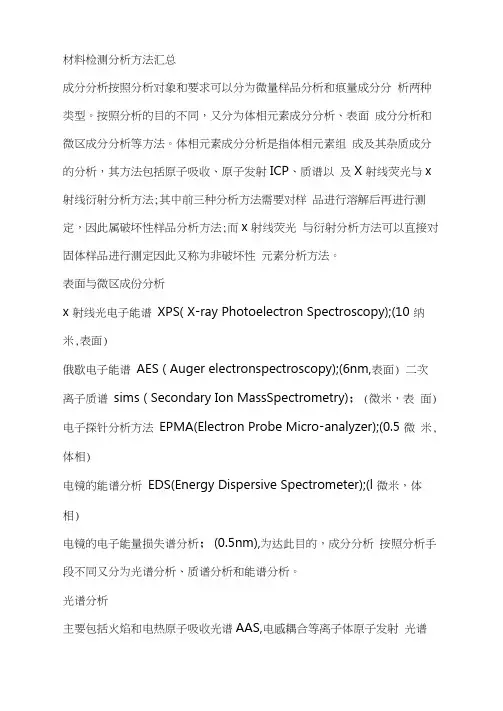

材料检测分析方法汇总成分分析按照分析对象和要求可以分为微量样品分析和痕量成分分析两种类型。

按照分析的目的不同，又分为体相元素成分分析、表面成分分析和微区成分分析等方法。

体相元素成分分析是指体相元素组成及其杂质成分的分析，其方法包括原子吸收、原子发射ICP、质谱以及X射线荧光与x 射线衍射分析方法;其中前三种分析方法需要对样品进行溶解后再进行测定，因此属破坏性样品分析方法;而x射线荧光与衍射分析方法可以直接对固体样品进行测定因此又称为非破坏性元素分析方法。

表面与微区成份分析x 射线光电子能谱XPS( X-ray Photoelectron Spectroscopy);(10 纳米,表面)俄歇电子能谱AES ( Auger electronspectroscopy);(6nm,表面) 二次离子质谱sims ( Secondary Ion MassSpectrometry)；(微米，表面)电子探针分析方法EPMA(Electron Probe Micro-analyzer);(0.5 微米,体相)电镜的能谱分析EDS(Energy Dispersive Spectrometer);(l 微米，体相)电镜的电子能量损失谱分析；(0.5nm),为达此目的，成分分析按照分析手段不同又分为光谱分析、质谱分析和能谱分析。

光谱分析主要包括火焰和电热原子吸收光谱AAS,电感耦合等离子体原子发射光谱ICP・OES,x射线荧光光XRF和x射线衍射光谱分析法XRD 原子吸收光谱(Atomic Absorption Spectrometry, AA)又称原子吸收分光光度分析。

原子吸收光谱分析是基于试样蒸气相中被测元素的基态原子对由光源发出的该原子的特征性窄频辐射产生共振吸收，其光度在一定范围内与蒸气相中被测元素的基态原子浓度成正比以此测定试样中该元素含量的一种仪器分析方法。

原子吸收分析特点:(a)根据蒸气相中被测元素的基态原子对其原子共振辐射的吸收强度来测定试样中被测元素的含量；(b)适含对纳米材料中痕量金属杂质离子进行定量测定,检测限低ng/cm3,10-10-10-14g(c)测量准确度很高,1%(3・5%);(d)选择性好,不需要进行分离检测；(e)分析元素范围广,70多种;难熔性元素,稀土元素和非金属元素灵敏性较差;不能同时进行多元素分析，测定元素不同，必须更换光源灯。

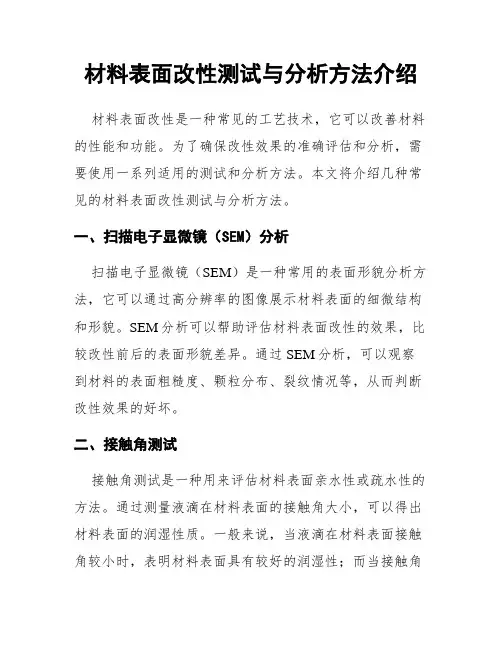

材料表面改性测试与分析方法介绍材料表面改性是一种常见的工艺技术，它可以改善材料的性能和功能。

为了确保改性效果的准确评估和分析，需要使用一系列适用的测试和分析方法。

本文将介绍几种常见的材料表面改性测试与分析方法。

一、扫描电子显微镜（SEM）分析扫描电子显微镜（SEM）是一种常用的表面形貌分析方法，它可以通过高分辨率的图像展示材料表面的细微结构和形貌。

SEM分析可以帮助评估材料表面改性的效果，比较改性前后的表面形貌差异。

通过SEM分析，可以观察到材料的表面粗糙度、颗粒分布、裂纹情况等，从而判断改性效果的好坏。

二、接触角测试接触角测试是一种用来评估材料表面亲水性或疏水性的方法。

通过测量液滴在材料表面的接触角大小，可以得出材料表面的润湿性质。

一般来说，当液滴在材料表面接触角较小时，表明材料表面具有较好的润湿性；而当接触角较大时，表明材料表面具有较好的疏水性。

通过接触角测试，可以评估改性对材料表面润湿性的影响，进而判断改性效果。

三、拉伸试验拉伸试验是一种常用的机械性能测试方法，用于评估材料的拉伸强度、断裂伸长率等性能指标。

在材料表面改性过程中，拉伸试验可以用来分析改性对材料的强度和韧性的影响。

比较改性前后的拉伸性能指标，可以评估改性效果的优劣。

此外，拉伸试验还可以帮助分析改性对材料的断裂模式和失效机制的影响，为改性工艺的优化提供依据。

四、傅里叶变换红外光谱（FTIR）分析傅里叶变换红外光谱（FTIR）是一种用来分析材料化学组成和化学键信息的技术。

通过FTIR分析，可以观察到材料表面的功能基团情况，从而评估改性效果。

比较改性前后材料表面的红外光谱图谱，可以检测到新的峰位或峰强的出现，进而判断表面功能基团的变化。

FTIR分析还可以揭示表面化学变化对材料性能的影响，为改性工艺的优化提供依据和指导。

五、电子能谱（XPS）分析电子能谱（XPS）是一种用来分析材料表面化学元素、化学键状态和成分比例的方法。

通过XPS分析，可以获得材料表面的元素组成、化学键能级和化学状态信息。

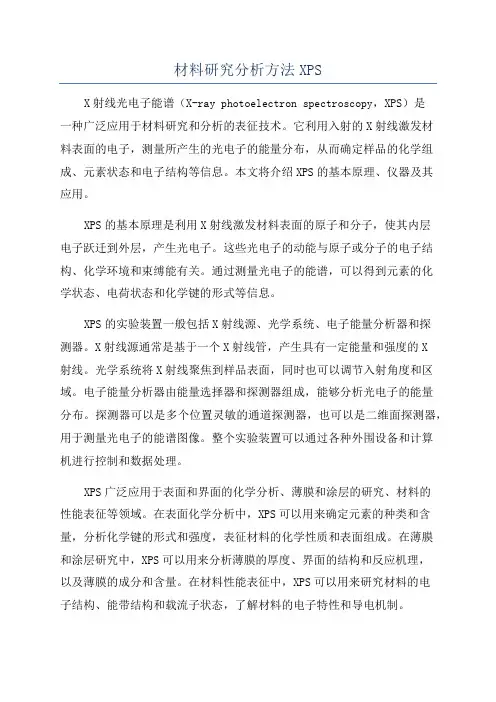

材料研究分析方法XPSX射线光电子能谱（X-ray photoelectron spectroscopy，XPS）是一种广泛应用于材料研究和分析的表征技术。

它利用入射的X射线激发材料表面的电子，测量所产生的光电子的能量分布，从而确定样品的化学组成、元素状态和电子结构等信息。

本文将介绍XPS的基本原理、仪器及其应用。

XPS的基本原理是利用X射线激发材料表面的原子和分子，使其内层电子跃迁到外层，产生光电子。

这些光电子的动能与原子或分子的电子结构、化学环境和束缚能有关。

通过测量光电子的能谱，可以得到元素的化学状态、电荷状态和化学键的形式等信息。

XPS的实验装置一般包括X射线源、光学系统、电子能量分析器和探测器。

X射线源通常是基于一个X射线管，产生具有一定能量和强度的X射线。

光学系统将X射线聚焦到样品表面，同时也可以调节入射角度和区域。

电子能量分析器由能量选择器和探测器组成，能够分析光电子的能量分布。

探测器可以是多个位置灵敏的通道探测器，也可以是二维面探测器，用于测量光电子的能谱图像。

整个实验装置可以通过各种外围设备和计算机进行控制和数据处理。

XPS广泛应用于表面和界面的化学分析、薄膜和涂层的研究、材料的性能表征等领域。

在表面化学分析中，XPS可以用来确定元素的种类和含量，分析化学键的形式和强度，表征材料的化学性质和表面组成。

在薄膜和涂层研究中，XPS可以用来分析薄膜的厚度、界面的结构和反应机理，以及薄膜的成分和含量。

在材料性能表征中，XPS可以用来研究材料的电子结构、能带结构和载流子状态，了解材料的电子特性和导电机制。

XPS作为一种非接触性和表面敏感的表征技术，具有高分辨率、高灵敏度和高静态深度分辨能力等优点。

然而，XPS也有一些局限性，例如不能获取样品的化学状态和元素的价态，不能分析材料的体积成分等。

此外，XPS在样品准备和实验条件等方面要求较高，样品表面必须光滑且真空条件下进行测量。

总体而言，XPS是一种非常有用的表征技术，可以提供材料的表面和界面的化学信息，对于材料研究和分析具有重要的应用价值。

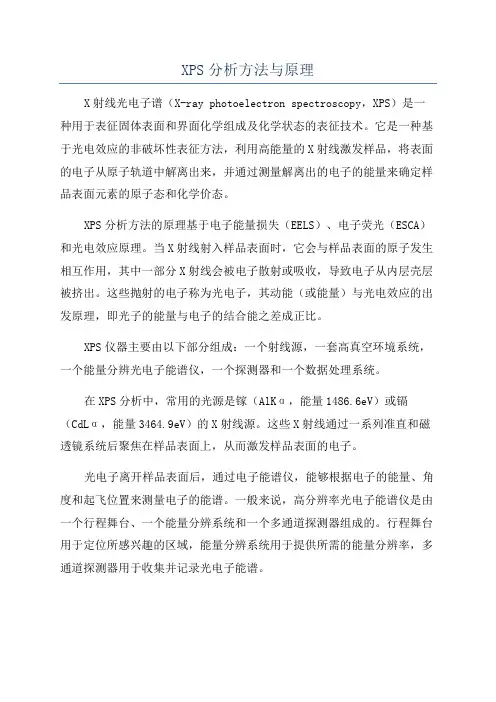

XPS分析方法与原理X射线光电子谱（X-ray photoelectron spectroscopy，XPS）是一种用于表征固体表面和界面化学组成及化学状态的表征技术。

它是一种基于光电效应的非破坏性表征方法，利用高能量的X射线激发样品，将表面的电子从原子轨道中解离出来，并通过测量解离出的电子的能量来确定样品表面元素的原子态和化学价态。

XPS分析方法的原理基于电子能量损失（EELS）、电子荧光（ESCA）和光电效应原理。

当X射线射入样品表面时，它会与样品表面的原子发生相互作用，其中一部分X射线会被电子散射或吸收，导致电子从内层壳层被挤出。

这些抛射的电子称为光电子，其动能（或能量）与光电效应的出发原理，即光子的能量与电子的结合能之差成正比。

XPS仪器主要由以下部分组成：一个射线源，一套高真空环境系统，一个能量分辨光电子能谱仪，一个探测器和一个数据处理系统。

在XPS分析中，常用的光源是镓（AlKα，能量1486.6eV）或镉（CdLα，能量3464.9eV）的X射线源。

这些X射线通过一系列准直和磁透镜系统后聚焦在样品表面上，从而激发样品表面的电子。

光电子离开样品表面后，通过电子能谱仪，能够根据电子的能量、角度和起飞位置来测量电子的能谱。

一般来说，高分辨率光电子能谱仪是由一个行程舞台、一个能量分辨系统和一个多通道探测器组成的。

行程舞台用于定位所感兴趣的区域，能量分辨系统用于提供所需的能量分辨率，多通道探测器用于收集并记录光电子能谱。

最后，通过对收集到的电子能谱数据进行分析处理，可以得到关于样品表面元素的化学状态和含量信息。

通过比较实验得到的光电子能谱与标准能谱数据库中的数据进行匹配，可以确定样品中不同元素的化学状态。

XPS方法可以提供丰富的信息，如元素的化学价态、元素的化学环境和表面化学组成等。

它具有高灵敏度、高表面分辨率和化学态分辨率、化学信息的定性和定量分析能力等特点，因此在材料科学、表面科学、催化剂研究、固体界面分析等领域得到广泛应用。

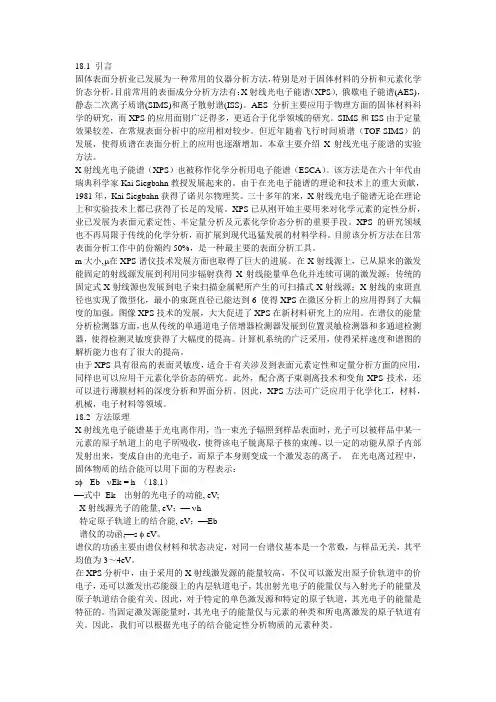

18.1 引言固体表面分析业已发展为一种常用的仪器分析方法，特别是对于固体材料的分析和元素化学价态分析。

目前常用的表面成分分析方法有：X射线光电子能谱（XPS）, 俄歇电子能谱(AES)，静态二次离子质谱(SIMS)和离子散射谱(ISS)。

AES分析主要应用于物理方面的固体材料科学的研究，而XPS的应用面则广泛得多，更适合于化学领域的研究。

SIMS和ISS由于定量效果较差，在常规表面分析中的应用相对较少。

但近年随着飞行时间质谱（TOF-SIMS）的发展，使得质谱在表面分析上的应用也逐渐增加。

本章主要介绍X射线光电子能谱的实验方法。

X射线光电子能谱（XPS）也被称作化学分析用电子能谱（ESCA）。

该方法是在六十年代由瑞典科学家Kai Siegbahn教授发展起来的。

由于在光电子能谱的理论和技术上的重大贡献，1981年，Kai Siegbahn获得了诺贝尔物理奖。

三十多年的来，X射线光电子能谱无论在理论上和实验技术上都已获得了长足的发展。

XPS已从刚开始主要用来对化学元素的定性分析，业已发展为表面元素定性、半定量分析及元素化学价态分析的重要手段。

XPS的研究领域也不再局限于传统的化学分析，而扩展到现代迅猛发展的材料学科。

目前该分析方法在日常表面分析工作中的份额约50%，是一种最主要的表面分析工具。

m大小,μ在XPS谱仪技术发展方面也取得了巨大的进展。

在X射线源上，已从原来的激发能固定的射线源发展到利用同步辐射获得X射线能量单色化并连续可调的激发源；传统的固定式X射线源也发展到电子束扫描金属靶所产生的可扫描式X射线源；X射线的束斑直径也实现了微型化，最小的束斑直径已能达到6 使得XPS在微区分析上的应用得到了大幅度的加强。

图像XPS技术的发展，大大促进了XPS在新材料研究上的应用。

在谱仪的能量分析检测器方面，也从传统的单通道电子倍增器检测器发展到位置灵敏检测器和多通道检测器，使得检测灵敏度获得了大幅度的提高。

xps分析原理XPS（X-ray Photoelectron Spectroscopy）是一种表面分析技术，它通过照射样品表面的X射线，利用光电子能谱仪来研究样品表面的化学成分和电子状态。

XPS分析原理主要包括激发过程、光电子的逃逸和能谱的测定三个方面。

首先，我们来看激发过程。

在XPS分析中，样品表面受到X射线的照射后，原子内部的电子会被激发到较高的能级。

这个过程中，X射线的能量必须大于样品内部电子的束缚能，才能够将电子激发出来。

因此，XPS分析中使用的X射线能量通常在1000eV以下，以充分激发样品表面的电子。

接下来是光电子的逃逸。

被激发出来的电子会逃逸到样品表面，并进入光电子能谱仪中进行测定。

在逃逸过程中，电子会受到样品原子核和其他电子的屏蔽作用，因此逃逸的光电子能量会受到影响。

通过测定逃逸出来的光电子能量和数量，可以得到样品表面的化学成分和电子状态信息。

最后是能谱的测定。

光电子能谱仪会将逃逸出来的光电子进行能量分析，得到光电子能谱图。

通过分析光电子能谱图，可以确定样品表面的化学成分和元素价态，同时还可以得到电子的束缚能和逃逸角度等信息。

这些信息对于研究样品的表面性质和化学反应机理非常重要。

总的来说，XPS分析原理是通过X射线激发样品表面的电子，然后测定逃逸出来的光电子能谱，从而得到样品表面的化学成分和电子状态信息。

这种表面分析技术在材料科学、化学、生物医药等领域有着广泛的应用，对于研究表面性质和界面反应具有重要意义。

在实际应用中，XPS分析可以用于研究材料的表面化学成分、表面电子结构、表面污染物等。

通过XPS分析，可以对材料的表面进行原位分析，了解材料的表面性质和变化规律，为材料的设计、改性和应用提供重要参考。

同时，XPS分析还可以用于研究催化剂、生物材料、纳米材料等领域，为相关领域的研究和应用提供技术支持。

综上所述，XPS分析原理是一种重要的表面分析技术，它通过X射线激发样品表面的电子，然后测定逃逸出来的光电子能谱，从而得到样品表面的化学成分和电子状态信息。

材料分析测试方法材料分析是一种对材料进行深入研究和测试的过程，以了解其成分、结构和性能，为后续加工和应用提供依据。

材料分析测试方法的选择需要根据具体材料的种类和测试目的来确定，以下是一些常用的材料分析测试方法。

1. 光学显微镜观察：这是一种常用的材料分析方法，通过放大显微镜观察材料表面和断面的形貌和结构，可以判断材料是否存在裂纹、气孔等缺陷，并对晶体结构和晶粒大小进行分析。

2. 扫描电子显微镜（SEM）：通过SEM观察材料的表面形貌和微观结构，可以获得更高分辨率的图像。

此外，SEM还可以进行能谱分析，即通过能谱仪检测样品表面元素的种类和含量。

3. X射线衍射（XRD）：通过对材料中晶体结构的X射线衍射图谱进行分析，可以确定晶体的晶格常数和晶面指数，从而确定材料的晶体结构类型和晶相组成。

4. 热重分析（TGA）：通过在不同温度下测定材料的质量变化，可以了解材料的热稳定性、热分解行为和含水量等信息。

5. 差示扫描量热仪（DSC）：通过测量材料在加热和冷却过程中的热流量变化，可以分析材料的热性能、热稳定性和相变行为。

6. 傅里叶变换红外光谱（FTIR）：通过对材料在红外波段吸收特征的分析，可以确定材料的化学组成和官能团。

7. 硬度测试：通过在材料表面施加一定载荷进行压痕，然后测量压痕的尺寸，可以计算出材料的硬度值，用于评价材料的抗压强度。

8. 受限液浸渗透测试：通过将流体施加到材料表面，测量其在材料中的渗透深度和速率，用于评估材料的渗透性能和应用领域。

9. 电子能谱（XPS）：通过测量材料表面的散射电子能谱，可以确定表面元素的种类、分布情况和化学状态，用于表征材料的表面化学性质。

10. 拉伸试验：通过在材料上施加拉力，测量其应力和应变的关系，可以确定材料的力学性能，如抗拉强度、屈服强度和延伸率等。

以上是一些常用的材料分析测试方法，不同的测试方法可以提供不同的信息，综合使用这些方法将有助于全面了解材料的性质和性能，为材料的选择、加工和应用提供科学依据。
