电解抛光化学抛光

钢铁零件的电解抛光和化学抛光一、电解抛光碳素钢和低合金钢，广泛采用磷酸- 铬酐型抛光溶液。

其工艺规范见表2-2-1 。

阳极均用铅材，电源电压均可为12V。

配制溶液时先用少量的水，分别溶解铬酐、EDTA和草酸，然后加入磷酸并在不断搅拌下加入硫酸。

计算各组分的用量时，应先测定所用磷酸和硫酸的密度，根据密度，分别查得质量百分浓度，然后，按下式计算这两个组分的需要量：A=式中 A ——配制1L 溶液所需磷酸或硫酸的毫升数；d——配制好的溶液的密度；d1——实际测得的配制所用磷酸或硫酸的密度；b——根据 d1查得的磷酸或硫酸的质量百分含量；α ——配方中磷酸或硫酸的规定含量（质量百分比）。

配制后的溶液需测量其密度，当其密度低于规定时，可将溶液在115 ～200℃下，加热浓缩，以除去多余的水分。

新配制的溶液，需在阴极面积大于阳极面积几倍的情况下，进行通电处理，使一部分六价铬还原为三价铬，这时阳极电流密度为30 ～ 40A/dm 2，通电量为 5～6A·h/L 。

经通电处理后，即可进行电解抛光。

溶液在使用过程中，会由于阳极溶解而不断积累铁离子，与此同时，零件抛光后的光亮度将会下降，当铁含量（按Fe2O3计算）达到7%～ 8%时，溶液需部分或全部更换。

表 2-2-1碳素钢和低合金钢电解抛光的工艺规范1234磷酸（ HPO）65～707266～ 7060～62 34硫酸（ H2 SO4）12～1518～22铬酐（ CrO3）5～ 62312～ 14草酸（（ COOH）2·2H2 O）10～15g/L 硫脲（（ NH2）2 CS）8～ 12 g/L 乙二胺四乙酸二钠盐（EDTA） 1 g/L水12～14518～ 2018～20溶液密度 1.73 ～ 1.75 1.70 ～1.74 1.60 ～1.70温度/ ℃60～7065～ 7575～ 80室温阳极电流密度 /A ·dm -220～3020～ 10020～ 3010～25时间 /min10～153～ 510～ 1510～30注：配方 1 适用于含碳量低于0.45% 的碳素钢；配方 2 适用于各种类型的钢铁，当采用较大的电流密度和进行间断通电时，可以进一步提高表面的光亮度；配方 3 适用于各种类型的钢材；配方 4 适用于碳素钢和含锰及含镍的模具钢。

机械抛光、化学抛光和电解抛光的定义及优缺点机械抛光定义机械抛光是靠切削或使材料表面发生塑性变形而去掉工件表面凸出部得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，表面质量要求高的可采用超精研抛的方法。

机械抛光是模具抛光的主要方法。

优缺点机械抛光缺点是劳动强度大，污染严重，而且复杂零件无法加工，而且其光泽不能一致,光泽保持时间不长，发闷、生锈。

其优点是加工后零件的整平性好，光亮度高。

化学抛光定义化学抛光是靠化学试剂的化学浸蚀作用对样品表面凹凸不平区域的选择性溶解作用消除磨痕、浸蚀整平的一种方法。

化学抛光可作为电镀预处理工序，也可在抛光后辅助以必要的防护措施直接使用。

优缺点化学抛光缺点是光亮度差,有气体溢出，需要通风设备，加温困难。

抛光液容易失效，溶液消耗快。

抛光结果不是太佳，试样的棱角易受蚀损，抛光面易出现微小波纹起伏，高倍观察时受到影响。

其优点是加工设备投资少,复杂件能抛,速度快,效率高,防腐性好。

电解抛光定义以金属工件为阳极，在适宜的电解液中进行电解，有选择地除去其粗糙面，提高表面光洁程度的技术，又称电解抛光。

电抛光可增加不锈钢的耐腐蚀性，减少电气接触点的电阻，制备金相磨片，提高照明灯具的反光性能，提高各种量具的精度，美化金属日用品和工艺品等，适用于钢铁、铝、铜、镍及各种合金的抛光。

优缺点其缺点是1：电解抛光的质量与电解液以及电流与电压的规范有关。

要摸索不同的抛光参数，而影响电解抛光的参数较多，不易找到正确的电解抛光参数。

2：对于铸铁及夹杂物等试样，较难获得良好的结果。

3：电解液组成复杂，使用时需要注意安全操作。

其优点是1：内外色泽一致，光泽持久光无法抛到的凹处平。

2：生产效率高，成本。

可大批量制备样品3：增加工件表面抗腐蚀性，可适用于所有不锈钢材质。

常用的几种抛光方法抛光是一种常见的表面处理方法，用于改善工件表面的平滑度、光泽度和装饰效果。

在工业制造、汽车修复、家具制作等领域中广泛应用。

以下是常用的几种抛光方法：1.机械抛光：机械抛光是通过机械设备进行表面处理的方法。

常用的机械设备有抛光机、砂带机、砂轮机等。

通过磨头或砂纸、砂轮等磨料进行抛光，能够去除工件表面的凹凸不平和氧化层，提高工件表面的平滑度和光泽度。

2.手工抛光：手工抛光是通过人工操作进行的表面处理方法。

常用的手工抛光工具有砂纸、抛光布、抛光膏等。

手工抛光较为简便灵活，适用于较小的工件或不规则形状的工件。

手工抛光通常分为粗磨、中磨和精磨等步骤，每一步都使用不同的磨料和抛光工具，最终达到所需的光洁度和光泽度。

3.化学抛光：化学抛光是利用化学药品进行表面处理的方法。

常用的化学药品有酸洗剂、腐蚀剂、除漆剂等。

化学抛光能够去除工件表面的氧化层、锈蚀、油污等，使工件恢复光洁的表面。

但需要注意的是，化学药品的使用需要具备一定的安全措施，以免对工人和环境造成伤害。

4.电解抛光：电解抛光是利用电解作用进行表面处理的方法。

通过将工件作为阳极，在电解液中进行电解，使工件表面产生物理和化学反应，从而获得平滑光洁的表面。

电解抛光能够去除工件表面的细微瑕疵，提高其表面质量和美观度。

但使用电解抛光需要注意安全防护，避免电解液的溅入眼睛或皮肤。

5.光学抛光：光学抛光是在光学显微镜下进行的高精度抛光方法。

它通常用于制造光学元件、半导体材料等需要极高光洁度和平整度的工件。

光学抛光的磨料和抛光工具要求非常严格，其中常用的抛光液有氧化铁、氧化铝等。

光学抛光的过程需要十分小心和耐心，以获得所需的高精度光洁表面。

总的来说，不同的抛光方法有不同的适用场景和效果。

选择合适的抛光方法需要根据工件材质、表面质量要求、生产效率和环境安全等因素综合考虑。

在实际应用中，可以根据需要结合不同抛光方法，进行多种方法的组合使用，以获得最佳的抛光效果。

电解抛光，是金属零件在特定条件下地阳极侵蚀.这一过程能改善金属表面地微观几何形状，降低金属表面地显微粗糙程度，从而达到使零件表面光亮地目地.电解抛光常用于钢、不锈钢、铝、铜等零件或铜、镍等镀层地装饰性精加工，某些工具地表面精加工，或用于制取高度反光地表面以及用来制造金相试片等.资料个人收集整理，勿做商业用途在不少场合下，电解抛光可以用来代替繁重地机械抛光，尤其是形状比较复杂，用机械方法难以加工地零件.但是，电解抛光不能去除或掩饰深划痕、深麻点等表面缺陷，也不能除去金属中地非金属夹杂物.多相合金中，当有一相不易阳极溶解时，将会影响电解抛光地质量.资料个人收集整理，勿做商业用途化学抛光，是金属零件在特定条件下地化学浸蚀.在这一浸蚀过程中，金属表面被溶液浸蚀和整平，从而获得了比较光亮地表面.资料个人收集整理，勿做商业用途化学抛光可以用于仪器、铝质反光镜地表面精饰，以及其它零件或镀层地装饰性加工.同电解抛光比较，化学抛光地优点是：不需外加电源，可以处理形状更为复杂地零件，生产效率高等，但是化学抛光地表面质量，一般略低于电解抛光，溶液地调整和再生也比较困难，往往抛光过程中会析出氧化氮等有害气体.资料个人收集整理，勿做商业用途目前生产上采用地电抛光液主要有：①硫酸、磷酸、铬酐组成地抛光液;②硫酸和柠檬酸组成地抛光液;③硫酸、磷酸、氢氟酸及甘油或类似化合物组成地混合抛光液.钢铁零件地电化学抛光()材料种类地影响钢铁材料地种类很多，对不同地钢材应采用不同地抛光液.()各种因素地影响磷酸是抛光液地主要成分.它所生成地磷酸盐粘附在阳极表面，在抛光过程中起重要作用.硫酸可以提高抛光速度，但含量不能过高，以免引起腐蚀.铬酐可以提高抛光效果，使表面光亮.资料个人收集整理，勿做商业用途电流密度对抛光质量有很大影响，对于不同地溶液应采用不同地电流密度，电流密度过低，整平作用差，过高会引起过腐蚀.温度对抛光质量有一定地影响，但不是主要因素.资料个人收集整理，勿做商业用途()操作注意事项①新配制地溶液应在大阴极面积(阴极面积大于阳极面积几倍)地情况下进行通电处理，使一部分六价铬还原为三价铬.如果在使用过程中三价铬增加过多时，则相反，即在大阳极小阴极地情况下进行通电处理.资料个人收集整理，勿做商业用途②经常测定溶液地密度，并及时加水或加热浓缩溶液.溶液中地磷酸、硫酸和铬酐和三价铬地含量应定期分析和调整.资料个人收集整理，勿做商业用途③使用过程中由于阳极溶解铁地含量逐渐升高，当铁地含量(按计算)达到～时部分更换，或全部更换溶液.资料个人收集整理，勿做商业用途④配制先将磷酸与硫酸混合，铬酐溶解于水，然后把酸地混合液倒人铬酐水溶液中加热".在不断搅拌下慢慢加入明胶(此时反应激烈).反应结束后(大约后)溶液变为均匀地草绿色.资料个人收集整理，勿做商业用途其他金属地电解抛光铜及其合金地电解抛光，广泛采用磷酸电解液.铝及铝合金地电解抛光采用磷酸一硫酸一铬酸性地溶液.铝及铝合金地电解抛光在生产上应用得比较广泛.抛光后地零件如果随即进行短时间地氧化处理，不仅能得到平整光亮地外观还能形成完整地氧化膜，提高耐蚀性，可以长期保持其表面光泽.资料个人收集整理，勿做商业用途溶液地配制方法，可以参照钢铁零件电解抛光地有关内容.当溶液中地铝含量超过时，应部分更换或全部更换溶液.当氯离子含量超过时，零件表面容易出现斑点腐蚀.配制溶液用地水中氯离子含量应少于.二、化学抛光化学抛光是在特定地溶液中对零件进行浸蚀整平地过程.化学抛光设备简单，可以处理形状比较复杂地零件.缺点足化学抛光地质量不如电解抛光.溶液地调整和再生也比较困难，在应用上受到限制.尤其是化学抛光操作过程中硝酸散发出大量黄棕色有害气体，对环境污染非常严重.资料个人收集整理，勿做商业用途。

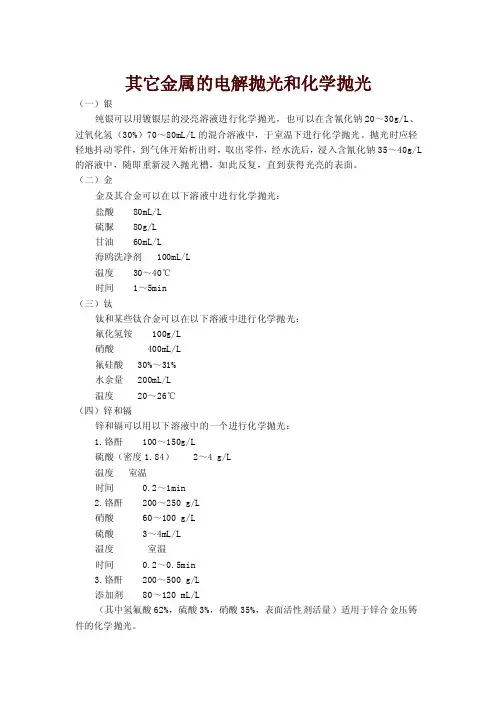

其它金属的电解抛光和化学抛光
（一）银
纯银可以用镀银层的浸亮溶液进行化学抛光，也可以在含氰化钠20～30g/L、过氧化氢（30%）70～80mL/L的混合溶液中，于室温下进行化学抛光。

抛光时应轻轻地抖动零件，到气体开始析出时，取出零件，经水洗后，浸入含氰化钠35～40g/L 的溶液中，随即重新浸入抛光槽，如此反复，直到获得光亮的表面。

（二）金
金及其合金可以在以下溶液中进行化学抛光：
盐酸 80mL/L
硫脲 80g/L
甘油 60mL/L
海鸥洗净剂 100mL/L
温度 30～40℃
时间 1～5min
（三）钛
钛和某些钛合金可以在以下溶液中进行化学抛光：
氟化氢铵 100g/L
硝酸 400mL/L
氟硅酸 30%～31%
水余量 200mL/L
温度 20～26℃
（四）锌和镉
锌和镉可以用以下溶液中的一个进行化学抛光：
1.铬酐 100～150g/L
硫酸（密度1.84） 2～4 g/L
温度室温
时间 0.2～1min
2.铬酐 200～250 g/L
硝酸 60～100 g/L
硫酸 3～4mL/L
温度室温
时间 0.2～0.5min
3.铬酐 200～500 g/L
添加剂 80～120 mL/L
（其中氢氟酸62%，硫酸3%，硝酸35%，表面活性剂活量）适用于锌合金压铸件的化学抛光。

（五）钨
钨可以在10%～12%的氢氧化钠溶液中于室温下，进行电解抛光，阳极电流密度3～6A/dm2，时间10～30min。

电解抛光与化学抛光一、电解抛光电解抛光是金属表面装饰加工的较新的工艺。

它应用于金属零件镀前预处理和镀后的精加工，也可以单独应用于金属表面的加工。

如电解抛光常用于外形多而杂的金属零件，专用工具及器械和多种镀层的装饰性加工和表面精加工。

在肯定条件下，电抛光也可以用来代替繁重的机械抛光。

电解抛光具有生产效率高，操作便利等优点。

缺点是成本高，使用期短，再生困难。

电抛光的机理比较多而杂。

其中粘膜理论认为电抛光过程中，在阳极表面形成了一种具有高电阻率的粘性薄膜。

这种粘膜在微观凸起处的厚度比凹洼处的厚度小，电流密度较高，溶解较快；而凹洼处的电流密度较低，溶解速度较慢，这样经过一段时间凸凹位置的不断转换渐渐达到整平，光亮的目的。

目前生产上采纳的电抛光液重要有：①硫酸、磷酸、铬酐构成的抛光液；②硫酸和柠檬酸构成的抛光液；③硫酸、磷酸、氢氟酸及甘油或仿佛化合物构成的混合抛光液。

钢铁零件的电化学抛光（1）材料种类的影响钢铁材料的种类很多，对不同的钢材应采纳不同的抛光液。

（2）各种因素的影响磷酸是抛光液的重要成分。

它所生成的磷酸盐粘附在阳极表面，在抛光过程中起紧要作用。

硫酸可以提高抛光速度，但含量不能过高，以免引起腐蚀。

铬酐可以提高抛光效果，使表面光亮。

电流密度对抛光质量有很大影响，对于不同的溶液应采纳不同的电流密度，电流密度过低，整平作用差，过高会引起过腐蚀。

温度对抛光质量有肯定的影响，但不是重要因素。

（3）操作注意事项①新配制的溶液应在大阴极面积（阴极面积大于阳极面积几倍）的情况下进行通电处理，使一六价铬还原为三价铬。

假如在使用过程中三价铬加添过多时，则相反，即在大阳微小阴极的情况下进行通电处理。

②常常测定溶液的密度，并适时加水或加热浓缩溶液。

溶液中的磷酸、硫酸和铬酐和三价铬的含量应定期分析和调整。

③使用过程中由于阳极溶解铁的含量渐渐上升，当铁的含量（按Fe203计算）达到7％～8％时更换，或全部更换溶液。

④配制先将磷酸与硫酸混合，铬酐溶解于水，然后把酸的混合液倒人铬酐水溶液中加热80"C。

铝合金电解抛光和化学抛光铝合金是一种重要的工程材料，具有轻质、高强度、导热性好等优点，广泛应用于航空航天、汽车制造、建筑结构等领域。

然而，在使用过程中，铝合金表面会出现氧化、腐蚀、磨损等问题，影响其外观和性能。

为了解决这些问题，人们开发了多种抛光方法，其中电解抛光和化学抛光是两种常用的表面处理技术。

电解抛光是利用电化学原理，通过电解液中的阳离子与铝合金表面发生氧化还原反应，去除表面的氧化膜和杂质，获得光亮平滑的表面。

电解抛光的主要工艺参数包括电解液成分、电解液浓度、电解温度、电流密度等。

一般情况下，电解液成分主要包括硫酸、硫酸铜、硫酸铬等。

在电解抛光过程中，阳极和阴极之间形成电场，使铝合金表面发生阳极溶解，同时在阴极上析出氢气。

电解抛光具有操作简单、效率高、成本低等优点，可以快速获得光滑的铝合金表面。

化学抛光是通过化学药品与铝合金表面发生化学反应，去除氧化物和杂质，改善表面质量。

常用的化学抛光方法有酸洗、碱洗和浸泡等。

酸洗是使用酸性溶液，如硫酸、硝酸等，在一定的温度和时间条件下处理铝合金表面。

酸洗可以去除表面的氧化皮和污染物，使表面更加光洁。

碱洗是使用碱性溶液，如氢氧化钠、氢氧化钾等，对铝合金表面进行处理。

碱洗可以中和表面的酸性物质，去除表面的氧化皮和污染物，使表面更加光亮。

浸泡是将铝合金件浸泡在特定的溶液中，通过溶液中的化学物质与铝合金发生反应，去除表面的氧化膜和杂质。

化学抛光具有工艺参数易控制、抛光效果好等优点，可以获得高质量的铝合金表面。

电解抛光和化学抛光各有其适用的场合。

电解抛光适用于铝合金表面氧化膜较厚、表面质量要求较高的情况。

电解抛光可以快速去除氧化膜和污染物，获得光亮平滑的表面。

化学抛光适用于铝合金表面氧化膜较薄、表面质量要求一般的情况。

化学抛光可以通过调整溶液成分和处理条件，实现不同的抛光效果。

在实际应用中，根据具体的需求和要求，选择合适的抛光方法进行表面处理。

铝合金电解抛光和化学抛光是常用的表面处理技术，可以有效改善铝合金表面的质量和性能。

电解抛光和电化学抛光1 电解抛光和电化学抛光的定义电解抛光是利用电解液作为电解质，在电解液中加入适量的表面活性剂和复合腐蚀抑制剂，借助电化学反应原理实现的金属表面处理加工工艺。

电化学抛光和电解抛光是一种将材料表面电化学地去除一定厚度的材料组织复杂性的技术。

通过这种方法逐步削除并均匀地平整金属表面，使表面在微观上呈现出一个更加光滑的曲面，以增强其光泽度和表面硬度。

2 电解抛光的原理电解抛光是利用电流在金属表面产生的氧化还原反应，来剥离金属表面的一层厚度，从而将材料表面微观上去除毛刺和凹凸不平的细小异质相结构，从而实现金属表面的光滑度提高、粗糙度降低的过程。

在电解抛光时，首先需要将金属样品与负极相接，通过暴击和控制电位的变化，以调整电解液环境下的电流和电压。

经过一段时间的处理，可使金属表面得到理想的抛光效果。

3 电化学抛光的原理电化学抛光的实现过程与电解抛光类似，但其具体操作过程略有不同。

电化学抛光的基本原理是通过不断的刮除和抛光电极上的不均匀性，以不同的电极存在树脂、石墨、钢和金属等材料的双极性异质接口。

这种异质接口被池电位法调整为具有良好反应性质的电位，从而在电解液中投放气泡，以实现金属表面的削除和抛光。

4 电解抛光和电化学抛光的优点和局限性电解抛光和电化学抛光作为现代表面处理工艺，其具有以下优点：1、提高表面的光洁度和硬度，从而增强表面的耐磨性和耐腐蚀性。

2、能够有效消除工件表面的毛刺、裂纹和弯曲等缺陷，增强工件表面的整体美观度。

3、在表面处理过程中，可以具有温度和压力控制，从而在处理过程中保持工件的原始形状和结构。

4、能够平坦处理不规则形状的工件表面，可以应用于制造大量复杂曲面形状的零件。

但是，电解抛光和电化学抛光也存在以下局限性：1、由于手工调整电极电位的不同，加工出的表面质量具有一定的差异性，所变化的工件本身也会影响抛光效果的结果。

2、逆向反应产生的氧化还原削减物，如果不及时清理，会对环境造成一定的污染。

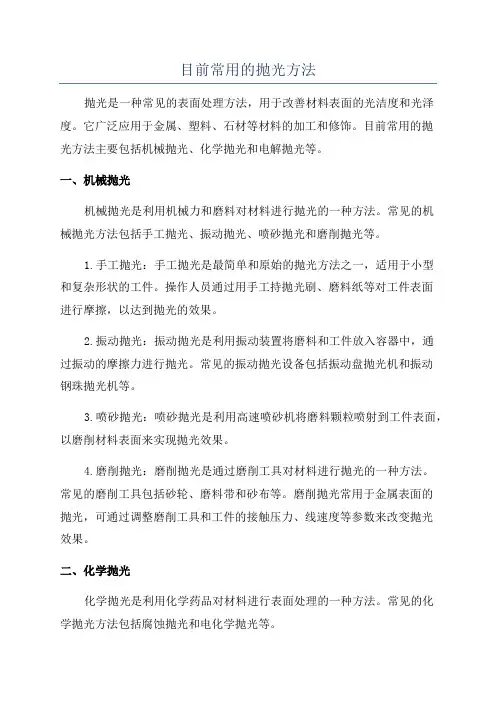

目前常用的抛光方法抛光是一种常见的表面处理方法，用于改善材料表面的光洁度和光泽度。

它广泛应用于金属、塑料、石材等材料的加工和修饰。

目前常用的抛光方法主要包括机械抛光、化学抛光和电解抛光等。

一、机械抛光机械抛光是利用机械力和磨料对材料进行抛光的一种方法。

常见的机械抛光方法包括手工抛光、振动抛光、喷砂抛光和磨削抛光等。

1.手工抛光：手工抛光是最简单和原始的抛光方法之一，适用于小型和复杂形状的工件。

操作人员通过用手工持抛光刷、磨料纸等对工件表面进行摩擦，以达到抛光的效果。

2.振动抛光：振动抛光是利用振动装置将磨料和工件放入容器中，通过振动的摩擦力进行抛光。

常见的振动抛光设备包括振动盘抛光机和振动钢珠抛光机等。

3.喷砂抛光：喷砂抛光是利用高速喷砂机将磨料颗粒喷射到工件表面，以磨削材料表面来实现抛光效果。

4.磨削抛光：磨削抛光是通过磨削工具对材料进行抛光的一种方法。

常见的磨削工具包括砂轮、磨料带和砂布等。

磨削抛光常用于金属表面的抛光，可通过调整磨削工具和工件的接触压力、线速度等参数来改变抛光效果。

二、化学抛光化学抛光是利用化学药品对材料进行表面处理的一种方法。

常见的化学抛光方法包括腐蚀抛光和电化学抛光等。

1.腐蚀抛光：腐蚀抛光是利用化学药品对材料进行腐蚀，去除材料表面的氧化层、污渍等，从而达到抛光的效果。

常见的腐蚀剂包括酸、碱等。

2.电化学抛光：电化学抛光是利用电解法对材料进行抛光的一种方法。

它通过在电解液中加入适当的电解质和电流来改变工件表面的组织结构，达到抛光的效果。

电解抛光可以使材料表面变得光滑，还可以改善材料表面的电化学性能。

三、电解抛光电解抛光是利用电解液中的电解质和电流来对材料进行抛光的一种方法。

它在机械抛光和化学抛光的基础上发展而来，具有较高的抛光效率和精度。

电解抛光的步骤通常包括：准备工作、电解液制备、电解槽装填、设定工艺参数、电解抛光操作、清洗和检验等。

电解抛光的优点包括：能够在短时间内完成抛光过程，具有良好的一致性和重复性；能够实现对材料表面粗糙度、光洁度等指标的精确控制；能够处理复杂形状和孔洞结构的工件。

常用的几种抛光方法抛光是一种通过磨擦和摩擦使物体表面光亮的过程。

它广泛应用于各个行业中，包括汽车、家具、珠宝等领域。

下面是常用的几种抛光方法：1.机械抛光方法：机械抛光是一种使用机械设备进行表面抛光的方法。

它可以分为两种类型：机械手动抛光和机械自动抛光。

机械手动抛光是一种需要操作人员手动控制机械设备进行抛光的方法。

这种方法通常使用旋转磨削盘或砂轮等工具，通过适当的压力和速度将磨削剂应用到物体表面，从而实现抛光效果。

机械自动抛光是一种使用自动化机械设备进行表面抛光的方法。

这种方法通常采用机器人或自动化设备来控制抛光过程。

机械自动抛光可以提高抛光的一致性和效率，并减少人工错误的可能性。

2.化学抛光方法：化学抛光是一种使用化学物质来改变物体表面属性以达到抛光效果的方法。

这种方法通常包括溶液浸泡、溶液喷涂等工艺。

化学抛光的优点是可以用于复杂形状的物体抛光，且可以控制抛光程度和表面光泽度。

3.电解抛光方法：电解抛光是一种通过电解作用将金属材料的表面氧化物或杂质除去的方法。

电解抛光使用电解溶液和电流作用于金属表面，使得表面光洁度和光泽度提高。

4.激光抛光方法：激光抛光是一种使用激光束对物体表面进行抛光的方法。

激光抛光的原理是利用激光束的能量将表面层剥离，从而实现表面抛光效果。

激光抛光具有无接触、高精度和可控制性好等优点。

5.手工抛光方法：手工抛光是一种使用人工工具进行表面抛光的方法。

这种方法通常需要工人使用砂纸、抛光布、砂轮等工具，通过手工操作来达到抛光效果。

尽管手工抛光可能需要更多的时间和精力，但它可以适用于各种形状和材料，并且具有更高的灵活性。

总结来说，抛光是一种通过磨擦和摩擦来改善物体表面光洁度和光泽度的方法。

常用的几种抛光方法包括机械抛光、化学抛光、电解抛光、激光抛光和手工抛光。

这些方法各有优劣，应根据具体需要来选择合适的抛光方法。

化学电解抛光化学电解抛光是一种常见的金属表面处理技术，通过电化学原理，将金属表面的氧化物还原为金属离子，从而达到抛光的效果。

本文将从电解抛光的原理、应用领域以及操作步骤等方面进行介绍。

一、电解抛光的原理电解抛光是利用电解液中的电流进行金属表面的化学反应。

通过在电解液中通入电流，金属表面的氧化物将被还原为金属离子，并随后析出。

同时，电解液中的阳极材料将被氧化溶解，从而形成均匀的抛光效果。

这种抛光方式具有高效、快速的特点，可以对金属表面进行高质量的抛光处理。

二、电解抛光的应用领域1. 金属制品加工：电解抛光可以用于各种金属制品的表面处理，如不锈钢、铝合金等。

这些金属制品在制造过程中往往会出现氧化物或其他污染物，通过电解抛光可以将其去除，使表面更加光洁。

2. 精密仪器制造：电解抛光可以用于精密仪器的金属表面处理，如光学元件、电子器件等。

这些仪器对表面的光洁度要求极高，电解抛光可以满足其高要求的表面质量。

3. 珠宝制作：电解抛光可以用于珠宝的表面处理，如黄金、银饰等。

通过电解抛光可以使珠宝的表面更加光亮，增加其观赏价值。

三、电解抛光的操作步骤1. 准备工作：选择合适的电解液、电解槽和电源。

根据金属材料的不同，选择不同的电解液。

同时，准备好电解槽并连接好电源。

2. 清洗金属表面：将金属制品放入电解槽中，通过机械方法或溶液清洗金属表面的污染物。

3. 电解抛光：将电解槽中的电解液与金属制品连接，通入电流进行抛光。

根据金属材料和要求的抛光效果，调整电解液的成分和电流的大小。

4. 清洗抛光后的金属表面：将金属制品从电解槽中取出，用清水彻底清洗表面的电解液残留物。

5. 干燥和保护：将金属制品晾干并涂上保护剂，以防止重新氧化。

总结：电解抛光是一种常见的金属表面处理技术，通过电解液中的电流进行金属表面的化学反应，将氧化物还原为金属离子，从而实现抛光的效果。

电解抛光广泛应用于金属制品加工、精密仪器制造以及珠宝制作等领域。

电解抛光处理、阳极氧化处理和化学抛光处理的案例以下是电解抛光处理、阳极氧化处理和化学抛光处理的案例：1. 电解抛光处理：电解抛光是一种金属表面处理技术，通过电解的方法使金属表面变得更加光滑。

这种处理方法常用于不锈钢、铝、铜等金属材料的抛光。

以不锈钢为例，以下是电解抛光处理的步骤：（1）准备阶段：将不锈钢零件放入电解抛光液中，同时连接电源。

（2）电解阶段：开启电源，使电流通过电解抛光液，促使金属表面上的杂质和氧化皮迅速溶解。

（3）抛光阶段：在电流的作用下，电解抛光液中的阳离子向不锈钢表面移动，与不锈钢表面的氧化皮等杂质发生化学反应，使其迅速溶解，从而使不锈钢表面变得非常光滑。

（4）清洗阶段：将经过电解抛光处理的不锈钢零件取出，用清水冲洗干净。

经过电解抛光处理后，不锈钢零件的表面会变得更加光滑、亮泽，提高了产品的外观质量。

同时，电解抛光还可以提高不锈钢零件的耐腐蚀性能。

2. 阳极氧化处理：阳极氧化是一种金属表面处理技术，通过阳极氧化工艺使金属表面形成一层氧化膜，以提高其耐腐蚀性和美观度。

这种处理方法常用于铝、镁等金属材料的表面处理。

以铝为例，以下是阳极氧化处理的步骤：（1）准备阶段：将铝制品放入阳极氧化液中，连接电源。

（2）通电阶段：开启电源，使电流通过阳极氧化液，促使铝制品表面形成一层氧化膜。

（3）染色阶段：在氧化膜的基础上，通过染色工艺使铝制品表面形成各种颜色和图案。

（4）封闭阶段：将经过阳极氧化处理的铝制品放入封闭液中，使氧化膜变得更加坚硬、致密。

经过阳极氧化处理后，铝制品的表面会形成一层氧化膜，提高了其耐腐蚀性能和美观度。

同时，阳极氧化还可以赋予铝制品各种颜色和图案，满足了不同的外观需求。

3. 化学抛光处理：化学抛光是一种金属表面处理技术，通过化学反应使金属表面变得更加光滑。

这种处理方法常用于钢铁、铜等金属材料的抛光。

以钢铁为例，以下是化学抛光处理的步骤：（1）准备阶段：将钢铁零件放入化学抛光液中。

304L不锈钢的电解抛光与化学抛光的优劣对比
电解抛光
电解抛光，其利用304L不锈钢表面的阳极溶解在特定的电解液中和适当的电流密度的原理进行抛光的一种电解加工，又称电抛光。

电解抛光的优势
1、304L不锈钢的内外颜色一致，光泽持久，也能抛光难以使用机械抛光复杂形状的不锈钢小零件和不锈钢制品。

2、抛光时间短，可以同时抛光多件304L不锈钢工件，生产效率高，成本低廉。

3、增加304L不锈钢表面的耐腐蚀性能。

4、抛光不会引起304L不锈钢的表面变形。

电解抛光的劣势
主要是预抛光处理有点复杂，电解液的通用性差，使用寿命短、腐蚀性强等，再加上电解抛光的应用范围有限。

不锈钢小件电解抛光对比图
化学抛光
化学抛光的本质与电解抛光类似，是靠化学试剂的化学浸蚀对304L不锈钢表面凹凸不
平区域进行选择性溶解，以消除磨痕和浸蚀整平的一种抛光方法。

化学抛光的优势
化学抛光设备简单，可以处理形状比较复杂的不锈钢零件。

化学抛光的劣势
1、化学抛光的质量不如电解抛光的质量好；
2、用于化学抛光的溶液的调节和再生有点困难，并且在应用范围上受到限制；
3、在化学抛光过程中，硝酸会释放出大量的黄褐色有害气体，严重影响周边环境。

不锈钢工件添加了光亮剂的化学抛光
综上所述，电解抛光和化学抛光结合实际所需，选择适合304L不锈钢的抛光方法。

铝及铝合金的电解抛光和化学抛光一、电解抛光（一）酸性溶液铝及其合金的电解抛光，广泛采用磷酸-硫酸-铬酸型的溶液。

其工艺规范列于表2-2-6。

溶液配制方法，可参照钢铁零件电解抛光的相应部分。

溶液在使用过程中，三价铬的含量将逐渐升高，过多的三价铬，可以用大面积的阳极通电处理，使之氧化为六价铬。

当溶液中的铝含量超过5%时，溶液应部分或全部更换。

氯离子对电解抛光有不利的影响，当氯离子含量超过1%时，零件极易出现点状腐蚀，配制溶液所用的水中，氯离子含量应少于80mg/L。

（二）碱性溶液纯铝和LT66等铝合金，还可以在以下碱性溶液中进行抛光：磷酸三钠（Na3PO4·12H2O）130～150g/L碳酸钠（Na2CO3）350～380g/L氢氧化钠（NaOH） 3～5 g/LpH值 11～12电压12～25V阳极电流密度8～12A/dm2温度94～98℃时间6～10min阳极用不锈钢板或普通钢板。

溶液需搅拌或阳极移动。

表2-2-6 铝及其合金电解抛光的工艺规范1 / 3应该指出：（1）碱性电化学抛光溶液虽可用于抛光L1，L2，L3等纯铝和LY66铝镁合金零件，但易在抛光表面生成半透明氧化膜。

因此，必须把抛光后的零件浸入磷酸和铬酸的混合溶液（CrO3 10g/L，H3PO4 30mL/L）进行除膜，以降低其表面粗糙度。

（2）当抛光零件表面出现麻点、斑点、条纹或乳白色氧化膜时，可在下列（NaOH 100～150g/L，温度50～60℃，时间10～30s）碱液中溶去全部蚀点和氧化膜，以便重新抛光和回用。

（3）当抛光制件表面出现少量接触铜时，可把零件浸入下列（浓HNO32～5mL/L，CrO3 10～30 g/L，室温，时间30～120s）溶液中，溶解接触铜，以显出光亮表面。

二、化学抛光铝及其合金的化学抛光工艺规范见表2-2-7。

化学抛光溶液中，硝酸的浓度对抛光质量有重大的影响。

当硝酸浓度过低时，反应速度低，抛光后的表面光泽较差且往往沉积出较厚的接触铜。

电化学抛光和电解抛光电化学抛光和电解抛光是两种常见的金属表面处理方式，这两种方法基于电化学原理，能够有效地去除金属表面的粗糙度和杂质。

下面将分别介绍这两种抛光方式的原理和应用。

一、电化学抛光（一）原理电化学抛光是利用电化学原理来实现金属表面的抛光。

具体来说，将金属样品作为阳极，放入电解槽中，通过降低阳极表面电位，让阳极表面发生氧化反应，使得阳极表面膜层溶解并释放金属离子。

在一定条件下，金属离子将通过扩散层沉积在金属表面上，从而使得金属表面变得更加光滑。

电化学抛光的关键是要控制电位和电流密度的大小，从而实现理想的抛光效果。

（二）应用电化学抛光广泛应用于金属样品的前处理和检测。

在金相分析和材料研究中，样品表面的粗糙度和杂质会影响信号质量和测试准确性，因此需要对样品进行抛光处理，以去除这些对分析和测试不利的因素。

此外，电化学抛光也可以用于修复或更新金属表面，使其恢复光洁度和表面润滑性。

二、电解抛光（一）原理电解抛光是利用电解原理来实现金属表面抛光。

具体来说，将金属样品作为阴极，放入电解槽中，通过施加电流，使得阳极发生氧化反应，溶解阳极表面上的杂质和膜层。

同时，由于电荷量守恒，释放的阴极离子会沉积在金属表面，从而使得金属表面变得更加光滑。

和电化学抛光不同的是，电解抛光的电位并不很重要，关键是控制电流密度和电解液的成分。

（二）应用电解抛光通常被用于不锈钢、铜、铝等金属的专业加工中，可以提高其光洁度和使用寿命。

在制造过程中，金属表面通常会存在一些毛刺、氧化物等不良因素，这些因素会影响工件的质量和外观，因此需要通过电解抛光等方式来去除这些因素。

此外，电解抛光还可以应用于光学和电子制造中，例如制造LED、半导体和太阳能电池等产品。

三、电化学抛光和电解抛光的比较从原理上看，电化学抛光和电解抛光的区别在于阳极和阴极的不同，电化学抛光中是阳极发生氧化反应来去除表面膜层，而电解抛光中是阴极吸收电解液中的离子来改善表面质量。
