硅的cmp抛光技术
硅的CMP抛光技术，全称为化学机械抛光技术，是半导体晶片表面加工的
关键技术之一。

这种技术利用化学腐蚀和机械力对加工过程中的硅晶圆或其它衬底材料进行平坦化处理。

CMP设备包括抛光、清洗、传送三大模块，
其作业过程中，抛光头将晶圆待抛光面压抵在粗糙的抛光垫上，借助抛光液腐蚀、微粒摩擦、抛光垫摩擦等耦合实现全局平坦化。

此外，单晶硅片制造过程和前半制程中也需要多次用到化学机械抛光技术。

与先前普遍使用的机械抛光相比，化学机械抛光能使硅片表面变得更加平坦，并且还具有加工成本低及加工方法简单的优势，因而成为目前最为普遍的半导体材料表面平整技术。

由于目前集成电路元件普遍采用多层立体布线，集成电路制造的前道工艺环节需要进行多层循环。

在此过程中，需要通过CMP工艺实现晶圆表面的平
坦化。

集成电路制造是CMP设备应用的最主要的场景，重复使用在薄膜沉
积后、光刻环节之前。

以上信息仅供参考，如有需要，建议查阅CMP技术相关论文或咨询专业人士。

化学机械抛光（CMP）技术市场前景分析引言化学机械抛光（CMP）技术是一种用于平整表面的先进加工方法。

它与传统的机械抛光相比，能够实现更高的抛光精度和更好的表面平整度。

CMP技术在半导体制造、集成电路、光学器件等领域有广泛的应用。

本文将对CMP技术的市场前景进行分析。

CMP技术的发展CMP技术的发展已经相对成熟，并在多个领域得到了广泛应用。

随着电子产业的迅猛发展，半导体晶圆制造的需求不断增加，从而推动了CMP技术的不断发展壮大。

此外，CMP技术在光学器件、平板显示器等领域的应用也在逐渐扩大。

CMP技术市场规模根据市场调研数据显示，CMP技术市场在过去几年中保持稳定增长的趋势。

2020年，全球CMP技术市场规模达到XX亿美元，并预计在未来几年内将持续增长。

主要推动CMP技术市场增长的因素包括：半导体产业的快速发展、高性能电子器件的需求增加以及新兴应用领域的不断拓展。

CMP技术市场应用1. 半导体制造CMP技术在半导体制造过程中的应用主要包括晶圆平坦化和金属化程式。

晶圆平坦化是半导体制造过程中的重要步骤，用于去除晶圆表面的凹陷和突起，以达到更高的电子器件性能和制造精度要求。

金属化程式则用于在晶圆表面形成金属导线，实现电路连接。

2. 光学器件CMP技术在光学器件制造中的应用主要是为了提高光学器件的表面平整度和精度。

例如，在光学镜片的制造过程中，使用CMP技术能够去除镜片表面的微小瑕疵，提高镜片的光学性能。

3. 平板显示器CMP技术在平板显示器制造中的应用主要是为了提高显示面板的平整度和色彩鲜艳度。

CMP技术能够去除显示面板表面的不均匀性和缺陷，使得显示屏的视觉效果更加出色。

CMP技术面临的挑战和机遇挑战：1.技术进一步提升：CMP技术需要不断提升抛光效果、减小表面残留物、降低抛光时间等方面的要求，以适应不同应用领域的需求。

2.成本控制：对于一些高精度的领域，CMP技术的成本较高，需要进一步降低成本，以提高竞争力。

CMP工作原理详解1. 概述CMP（Complementary Metal-Oxide-Semiconductor）是一种集成电路制造工艺，用于制造大规模集成电路（VLSI）的互补金属氧化物半导体器件。

CMP工艺是目前最常用和成熟的半导体制造工艺之一，广泛应用于处理器、存储器、通信芯片等领域。

本文将详细解释CMP工作原理的基本原理，包括CMP工艺的步骤、CMP机理以及相关设备和材料。

2. CMP工艺步骤CMP工艺通常包括以下步骤：2.1 表面准备CMP工艺开始前，需要对晶圆表面进行准备，以去除残留物、平整表面并提供良好的衬底。

这一步通常包括化学清洗和机械抛光等操作。

2.2 涂覆在CMP工艺中，需要在晶圆表面涂覆一层薄膜，通常使用化学气相沉积（CVD）或物理气相沉积（PVD）等技术。

这一层薄膜可以作为CMP过程中的衬底，保护晶圆表面。

2.3 机械抛光机械抛光是CMP工艺的核心步骤，通过旋转的抛光盘和抛光液，将晶圆表面的材料进行抛光，以达到平整的效果。

抛光液通常包括磨料、腐蚀剂和缓冲液等成分。

抛光盘和晶圆之间的压力和速度可以调节，以控制抛光过程中的材料去除速率。

2.4 清洗和检测抛光后的晶圆需要进行清洗，以去除抛光液和残留物。

清洗通常使用化学溶液和超纯水等。

清洗后，需要对晶圆进行检测，以评估CMP工艺的效果和质量。

3. CMP机理CMP工艺的核心机理涉及磨料、腐蚀剂、缓冲液等多个方面。

3.1 磨料磨料是CMP过程中用于去除晶圆表面材料的重要组成部分。

磨料通常是固体颗粒，可以是氧化铝、二氧化硅等硬度较高的材料。

这些颗粒在抛光过程中与晶圆表面发生摩擦和磨损，去除表面材料。

3.2 腐蚀剂腐蚀剂是CMP过程中用于溶解晶圆表面材料的化学物质。

腐蚀剂可以与晶圆表面的材料发生化学反应，使其溶解或转化为易于去除的物质。

腐蚀剂的选择和浓度对CMP过程的效果有重要影响。

3.3 缓冲液缓冲液是用于调节CMP过程中pH值和离子浓度的溶液。

半导体CMP工艺介绍半导体CMP工艺的基本原理是将硅片或其他基底材料放置在旋转的抛光盘上，其中涂有一层精细研磨颗粒的抛光材料。

通过施加垂直于硅片表面的压力和旋转抛光盘，在化学溶液的作用下，研磨颗粒将不均匀的材料移除，从而使表面平整化。

此外，化学溶液中添加的缓冲剂和表面活性剂等物质还可以起到控制反应速率和表面质量的作用。

CMP工艺的应用主要包括以下几个方面：1.平坦化：在半导体制造的各个步骤中，不可避免地会产生不均匀的层厚度和表面高度差。

通过CMP工艺，可以将这些不均匀物质去除，实现表面的平整化。

平坦化可以提高电子器件的性能，减少漏电流和损耗，并且提高芯片的可靠性。

2.边缘控制：在制造微小结构的芯片中，边缘效应是一个很重要的因素。

通过CMP工艺，在边缘处可以实现材料的去除，从而改善边缘效应，并提高芯片的性能。

3.材料移除：在半导体器件的制造过程中，常常会有需要移除的材料层，例如氧化物、金属等。

通过选择合适的抛光材料和化学溶液，可以对这些材料进行高效、精确的去除。

4.纳米级平整化：随着科技的发展，芯片的制造尺寸不断减小，对表面平整度和光洁度的要求也越来越高。

CMP工艺可以实现纳米级别的平整化，使得芯片表面具有非常高的质量。

除了以上的应用之外，半导体CMP工艺还被广泛应用于高深度微细加工、背隙法制备硅为基的太阳能电池、数据存储器件等领域。

虽然CMP工艺在半导体制造过程中起到了重要作用，但是在实际应用中也存在一些挑战。

例如，选择合适的抛光材料和化学溶液，控制好抛光时间和压力等参数都需要精确的掌握。

此外，还需要解决杂质污染和热效应等问题，以确保芯片的质量和稳定性。

总之，半导体CMP工艺是一种重要的半导体后期加工技术，能够在半导体制造过程中实现表面的平整化和材料的去除。

它在半导体行业中的应用已经非常广泛，并且随着芯片制造尺寸的不断缩小和技术的不断进步，CMP工艺的发展和应用还具有很大的潜力。

集成电路化学机械抛光关键技术与装备集成电路（IC）在我们现代生活中扮演着不可或缺的角色，真是“家家户户离不了，寸步难行”。

然而，要想让这些小小的芯片在电路中发挥大作用，背后有一项非常重要的工艺——化学机械抛光（CMP）。

说到CMP，听起来有点复杂，其实就是通过化学和机械的结合，给芯片表面一个光滑、平整的“美容”过程，像是给芯片做了一次高档的面部护理。

1. CMP的基本原理1.1 什么是CMP？CMP其实就像是一种“打磨和清洁”的双重工艺。

你想啊，集成电路的生产过程就像在做一幅精致的画，表面越平滑，作品的质量就越高。

CMP利用化学药剂和机械力量的结合，帮助去除多余的材料，让芯片的表面达到一种“光滑如镜”的效果。

1.2 CMP的必要性你可能会问，为什么芯片需要抛光呢？这个就好比你在家里搞卫生，桌子不擦干净，东西一放上去就会显得杂乱无章。

集成电路的结构微小而复杂，任何细小的瑕疵都可能导致性能下降，甚至引发“闪退”之类的尴尬状况。

通过CMP抛光，不仅能提高芯片的性能，还能大大增强它的耐用性。

简而言之，CMP就是芯片的“安全保障”，让它在使用中不至于“翻车”。

2. CMP的关键技术2.1 药剂的选择CMP的成功与否，药剂的选择至关重要。

就像做菜，调料的搭配能决定一道菜的成败。

CMP中常用的药剂包括氧化剂、抛光液等，这些药剂的作用就是帮助去除芯片表面的杂质，促进材料的磨损。

选对药剂，抛光效果事半功倍，选错了，可能就会“事与愿违”。

所以，科研人员在这方面可是费尽心思，反复试验，就为了找到那几种“黄金配方”。

2.2 机械装备的设计除了药剂，机械装备的设计也不容小觑。

CMP设备就像是给芯片“按摩”的工具，必须要有合适的压力、速度和运动轨迹。

想象一下，如果给脸部按摩的手法不对，反而会造成肌肤受伤，那芯片在不恰当的条件下抛光，岂不是会损伤其内部结构？因此，设计一台高效的CMP设备，就需要技术团队在多个领域的知识碰撞、创新，真是“群策群力”。

半导体化学机械研磨（CMP）工艺解密化学机械研磨工艺：是个材料移除过程，结合化学侵蚀及机械抛光的工艺，将芯片表面平坦化的一个过程，单纯的化学研磨，表面精度较高，损伤低，完整性好，不容易出现表面/亚表面损伤，但是研磨速率较慢，材料去除效率较低，不能修正表面型面精度，研磨一致性比较差；单纯的机械研磨，研磨一致性好，表面平整度高，研磨效率高，但是容易出现表面层/亚表面层损伤，表面粗糙度值比较低。

化学机械研磨吸收了两者各自的优点，可以在保证材料去除效率的同时，获得较完美的表面。

有一种洗面奶产品，里面带有颗粒和洗面奶，磨砂洗面奶是在洗面奶中添加一些微小的颗粒。

通过这些颗粒与皮肤表面的摩擦作用，可以使洗面奶更有效地清除皮肤污垢以及皮肤表面老化的角质细胞。

类似磨砂的同时加上肥皂清洗的结合，这就是化学机械研磨。

研磨制程根据研磨对象不同主要分为：硅研磨(Poly CMP)、硅氧化物研磨(Silicon oxide CMP)、碳化硅研磨（Silicon carbide CMP）、钨研磨(W CMP)和铜研磨(Cu CMP)。

化学机械研磨通常去除什么呢？下图的是不是坑坑洼洼，或者有不想要的牺牲层，那就磨掉吗为什么要化学机械研磨？刚出炉的芯片Layer如下图，高低不平，坑坑洼洼，怎么办？磨。

芯片切面化学机械研磨用什么磨？磨头压住芯片，下面垫一张砂纸，然后配上洗面奶（研磨液Slurry），开磨。

原理图化学机械研磨磨好了什么样？光滑了，平坦了，白白嫩嫩的样子研磨前后几个典型的化学机械研磨工序STI CMPLI CMPILD CMP大马士革化学机械研磨CMP工艺，通常使用研磨垫，研磨液进行研磨，汤汤水水的一个过程。

随着半导体精度的越来越高，CMP的难度变得越来越大，通常来说8寸工厂CMP的员工躺着干，爽的不得了，12寸工厂CMP的员工干到躺不下，苦逼哈哈的。

化学机械研磨设备的样子，上图戴斯乃Ebara EAC。

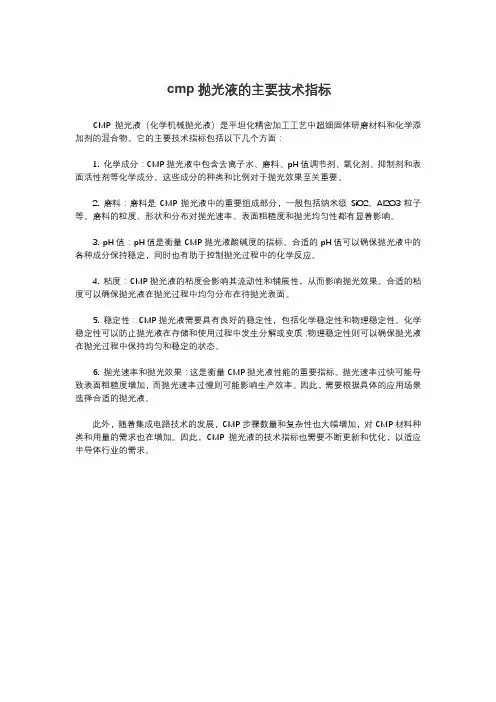

cmp抛光液的主要技术指标
CMP抛光液（化学机械抛光液）是平坦化精密加工工艺中超细固体研磨材料和化学添加剂的混合物。

它的主要技术指标包括以下几个方面：
1. 化学成分：CMP抛光液中包含去离子水、磨料、pH值调节剂、氧化剂、抑制剂和表面活性剂等化学成分。

这些成分的种类和比例对于抛光效果至关重要。

2. 磨料：磨料是CMP抛光液中的重要组成部分，一般包括纳米级SiO2、Al2O3粒子等。

磨料的粒度、形状和分布对抛光速率、表面粗糙度和抛光均匀性都有显着影响。

3. pH值：pH值是衡量CMP抛光液酸碱度的指标。

合适的pH值可以确保抛光液中的各种成分保持稳定，同时也有助于控制抛光过程中的化学反应。

4. 粘度：CMP抛光液的粘度会影响其流动性和铺展性，从而影响抛光效果。

合适的粘度可以确保抛光液在抛光过程中均匀分布在待抛光表面。

5. 稳定性：CMP抛光液需要具有良好的稳定性，包括化学稳定性和物理稳定性。

化学稳定性可以防止抛光液在存储和使用过程中发生分解或变质；物理稳定性则可以确保抛光液在抛光过程中保持均匀和稳定的状态。

6. 抛光速率和抛光效果：这是衡量CMP抛光液性能的重要指标。

抛光速率过快可能导致表面粗糙度增加，而抛光速率过慢则可能影响生产效率。

因此，需要根据具体的应用场景选择合适的抛光液。

此外，随着集成电路技术的发展，CMP步骤数量和复杂性也大幅增加，对CMP材料种类和用量的需求也在增加。

因此，CMP抛光液的技术指标也需要不断更新和优化，以适应半导体行业的需求。

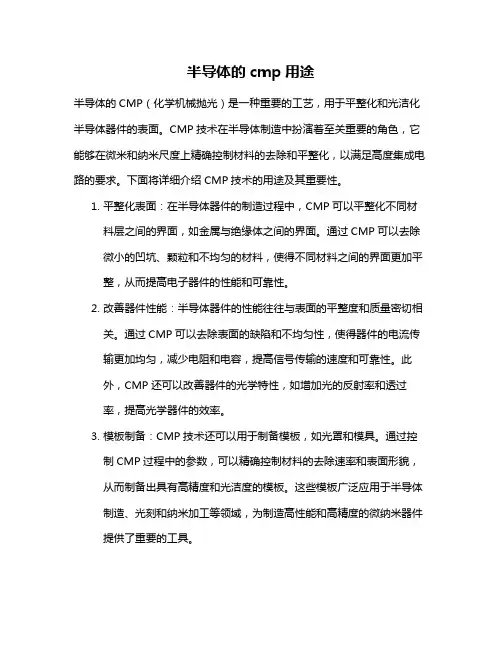

半导体的cmp用途半导体的CMP（化学机械抛光）是一种重要的工艺，用于平整化和光洁化半导体器件的表面。

CMP技术在半导体制造中扮演着至关重要的角色，它能够在微米和纳米尺度上精确控制材料的去除和平整化，以满足高度集成电路的要求。

下面将详细介绍CMP技术的用途及其重要性。

1.平整化表面：在半导体器件的制造过程中，CMP可以平整化不同材料层之间的界面，如金属与绝缘体之间的界面。

通过CMP可以去除微小的凹坑、颗粒和不均匀的材料，使得不同材料之间的界面更加平整，从而提高电子器件的性能和可靠性。

2.改善器件性能：半导体器件的性能往往与表面的平整度和质量密切相关。

通过CMP可以去除表面的缺陷和不均匀性，使得器件的电流传输更加均匀，减少电阻和电容，提高信号传输的速度和可靠性。

此外，CMP还可以改善器件的光学特性，如增加光的反射率和透过率，提高光学器件的效率。

3.模板制备：CMP技术还可以用于制备模板，如光罩和模具。

通过控制CMP过程中的参数，可以精确控制材料的去除速率和表面形貌，从而制备出具有高精度和光洁度的模板。

这些模板广泛应用于半导体制造、光刻和纳米加工等领域，为制造高性能和高精度的微纳米器件提供了重要的工具。

4.消除缺陷：CMP可以有效地去除半导体器件表面的缺陷，如表面裂纹、氧化层和污染物等。

这些缺陷会降低器件的性能和可靠性，通过CMP可以将其去除，提高器件的质量和可靠性。

此外，CMP还可以消除器件表面的应力和残留应力，降低器件的失效率。

5.促进集成度的提高：随着半导体技术的不断发展，集成度的提高已成为一个重要的趋势。

CMP技术可以实现高精度的材料去除和表面平整化，使得器件之间的距离更加接近，从而实现更高的集成度。

通过CMP可以实现更多的功能和器件的集成，提高芯片的性能和功能。

综上所述，CMP技术在半导体制造中具有广泛的应用。

它可以平整化表面、改善器件性能、制备模板、消除缺陷和促进集成度的提高。

随着半导体技术的不断发展，CMP技术在半导体制造中的重要性将会越来越大，对于提高半导体器件的性能和可靠性具有不可替代的作用。

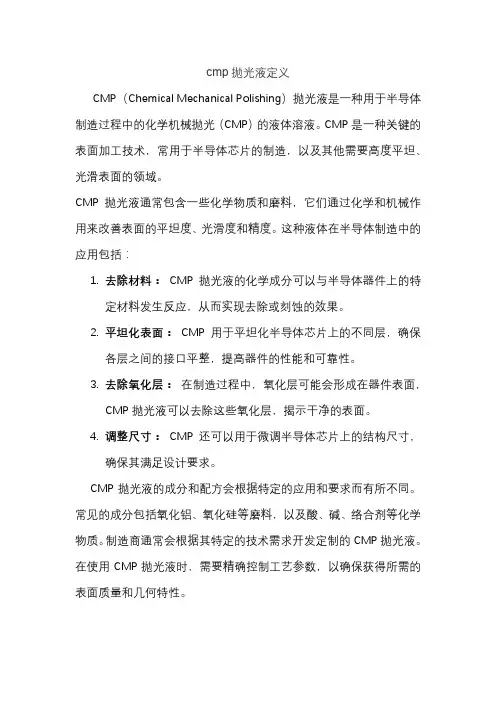

cmp抛光液定义
CMP（Chemical Mechanical Polishing）抛光液是一种用于半导体制造过程中的化学机械抛光（CMP）的液体溶液。

CMP是一种关键的表面加工技术，常用于半导体芯片的制造，以及其他需要高度平坦、光滑表面的领域。

CMP抛光液通常包含一些化学物质和磨料，它们通过化学和机械作用来改善表面的平坦度、光滑度和精度。

这种液体在半导体制造中的应用包括：
1.去除材料：CMP抛光液的化学成分可以与半导体器件上的特
定材料发生反应，从而实现去除或刻蚀的效果。

2.平坦化表面：CMP用于平坦化半导体芯片上的不同层，确保
各层之间的接口平整，提高器件的性能和可靠性。

3.去除氧化层：在制造过程中，氧化层可能会形成在器件表面，
CMP抛光液可以去除这些氧化层，揭示干净的表面。

4.调整尺寸：CMP还可以用于微调半导体芯片上的结构尺寸，
确保其满足设计要求。

CMP抛光液的成分和配方会根据特定的应用和要求而有所不同。

常见的成分包括氧化铝、氧化硅等磨料，以及酸、碱、络合剂等化学物质。

制造商通常会根据其特定的技术需求开发定制的CMP抛光液。

在使用CMP抛光液时，需要精确控制工艺参数，以确保获得所需的表面质量和几何特性。

晶片黏貼研磨拋光系統( CMP ) 儀器介紹一.目的化學機械研磨是一個移除製程，它藉著結合化學反應和機械研磨達到其目的。

並且我們使用它在半導的薄膜體製程中，利用它來剝除薄膜使得表面更加平滑和更加平坦。

它也被用在半導體的金屬化製程中，用來移除在其表面大量的金屬薄膜以在介電質薄膜中形成連線的栓塞或是金屬線。

並且當晶圓從單晶矽晶棒被切下來後，就有很多的製程步驟被用來準備平坦的、光亮的以及無缺陷的晶圓畏面以滿足積體電路的製程所需，而化學機械研磨製程通常被用在晶圓生產的最後一道步驟，它可以使晶圓平坦化，並且可以從表面完全消除晶圓鋸切步驟所引起的表面缺陷。

當矽單晶棒被鋸成薄片，在鋸開的過程中在晶圓的兩面會留有鋸痕，必須除去，晶圓然後放在一拋光板上，用蠟和真空固定住，拋光板再放在拋光機上將晶圓一面磨成像鏡子一樣，才可以開始進入製作積體電路與元件的製程。

二.實驗原理化學機械研磨的原理是將晶圓置在承載體與一表面承載拋光墊的旋轉工作台之間，同時浸在含有懸浮磨粒、氧化劑、活化劑的酸性或鹼性溶液，晶圓相對於拋光墊運動，在化學蝕刻與磨削兩個材料移除機制交互作用下達成平坦化,其結構如下圖所示。

CMP研磨機制的概略圖通常，一個化學機械研磨的設備架構，由幾個主要部分組成，一是負責研磨晶圓表面的研磨平台，另一部分是負責抓住待磨晶圓的握柄。

其中，握柄是利用抽真空的方式，吸咐待磨晶圓的背面，然後向下壓在鋪有一層研磨墊的研磨台上，進行平坦化過程。

當CMP進行的時候，研磨平台將會與握柄順著同一方向旋轉，同時，提供研磨過程中化學反應的研磨液將由一條管線，輸送到系統中，不斷滴在研磨墊上，幫助研磨。

CMP-Lapping磨粒是以懸浮方式添加到硬的盤面，這些磨粒不會被壓入或固定在盤面，而是朝向各方向自由自在地滾動，因此這些磨粒會對試片進行敲擊作用。

Lapping的運動模式：1.磨粒滾入試片與盤面中間2.磨粒滾動過試片表面並且敲下一塊試片材料3.磨粒又再次滾動，沒有接觸試片表面而滾出Lapping原理與機制示意圖CMP-Polishing將拋光液中的磨粒固定於盤面上，並且利用此種方式，對試片材料進行切削的作用，因而產生屑片。

cmp化学机械抛光极限精度（原创实用版）目录1.化学机械抛光（CMP）简介2.CMP 的极限精度3.CMP 技术的发展前景正文一、化学机械抛光（CMP）简介化学机械抛光（Chemical Mechanical Polishing，简称 CMP）是一种在半导体制造过程中用于平滑和抛光硅片的先进技术。

CMP 技术通过化学腐蚀和机械研磨的共同作用，能够实现对硅片表面的高精度抛光，从而满足集成电路对表面平整度的严苛要求。

二、CMP 的极限精度CMP 技术的极限精度是指该技术能够实现的最高表面平整度。

在实际应用中，CMP 的极限精度受到多种因素的影响，包括抛光液的成分、抛光垫的材质和硬度、抛光过程中产生的热量等。

随着半导体工艺的不断发展，对 CMP 技术的极限精度要求也越来越高。

目前，CMP 技术已经能够实现纳米级别的极限精度，满足了最先进的集成电路制造需求。

然而，随着制程技术的进一步发展，CMP 技术需要继续提高其极限精度，以满足未来半导体产业的发展需求。

三、CMP 技术的发展前景CMP 技术作为半导体制造领域的关键技术之一，其发展前景十分广阔。

未来，CMP 技术将继续向更高精度、更高效率和更环保的方向发展。

首先，随着集成电路制程技术的不断演进，对 CMP 技术的极限精度要求将不断提高。

因此，研究人员需要不断优化抛光液、抛光垫等关键材料，以提高 CMP 技术的极限精度。

其次，CMP 技术的效率也是未来发展的重要方向。

通过改进抛光工艺、提高抛光液的利用率等方式，可以提高 CMP 技术的抛光效率，降低生产成本。

最后，环保是 CMP 技术发展的重要趋势。

在抛光过程中产生的废液、废气等污染物需要得到妥善处理，以减少对环境的影响。

因此，研发更环保的 CMP 技术将成为未来的重要发展方向。

总之，CMP 技术在半导体制造领域具有举足轻重的地位。
