WS160_200_315逆变式直流脉冲氩弧焊机使用说明书及工作原理图

逆变式直流（脉冲）氩弧焊机安全使用操作章程
1、准备工作：
① 检查输入输出电缆线接线是否正确可靠，有无破损；
② 接通循环水系统，看有无漏水现象；
③ 准备好焊接相关的劳保用品，如焊接手套、面罩等。

2、焊机使用：
① 使用氩弧焊时，将“氩弧焊/焊条焊”开关置于“氩弧焊”；
② “电流调节”在“脉冲电流”处于最小位置，用于调节焊接电
流大小；
③ 当“基值电流”大于“脉冲电流”时，此时脉冲旋钮不起作用，当基值电流小于脉冲电流时，此时焊机可进行脉冲焊接。

④ “电流缓升时间”是指电流从0上升到焊接电流所需要的时间，此旋钮一般用于大电流氩弧焊，限制引弧瞬间电流过大对工件的冲击。

⑤ “电流缓降时间”又称收弧时电流衰减到0所需要的时间，一
般用于电流较大时填弧坑用，保证焊缝美观。

⑥ “脉冲占空比”又称脉冲宽度比，指脉冲宽度与两个脉冲间隔
之比；
⑦ “气体延时”指焊接时保护气延时关断，使用“电流缓降”气
体延时时间要长于“电流缓降”时间才能起到保护作用。

⑧ “脉冲频率”至脉冲焊时，每秒出现脉冲的次数。

⑨ 根据焊接规范调节以上各参数，对焊缝引弧施焊（引弧时要慢），严禁在施焊过程当中改变焊接参数。

⑩ 焊接结束后，应当切断电源，以避免设备长时间处在空载工作
状态。

安全操作注意事项
1、焊机必须可靠接地；
2、焊接工位需加遮弧板，防止他人被电弧灼伤；
3、操作者必须穿长袖工作服，戴焊帽，皮手套，扎好领口、袖口。

4、不得在易燃易爆品和可燃性气体附近施焊。

5、随时观察钨极伸出长度和烧损情况，适时更换。

WSM200直流脉冲氩弧焊机用户手册欢迎使用瑞凌焊机!我们致力于将产品和服务做得尽善尽美！感谢您购买瑞凌焊机，我们将竭诚为您提供优良、可靠的服务。

瑞凌焊机具有可靠质量保证，具体保修信息，请见包装附件中的保修承诺。

为确保您的人身安全和工作环境安全，首次使用设备前，请仔细阅读本手册及设备上粘贴的警示标语。

正确理解本手册的内容，并特别注意手册中的安全注意事项。

文档版本版本号YF-26K，A3版。

2021年11月23日发布。

除非另有约定，本手册仅作为使用指导，其中所有陈述、信息和建议不构成任何明示或暗示的担保。

由于产品版本升级或其他原因，本手册内容会不定期进行更新。

我司保留随时对本手册进行修改的权利，而无须提前通知。

未经我司预先授权，禁止复制、记录、翻印或传播本手册内容。

本手册中图片仅供参考。

若图片与实物不符，请以实物为准。

声明我司质量管理体系，符合ISO9001标准。

产品适用的国家标准：⏹GB/T15579.1弧焊设备第1部分：焊接电源⏹GB/T8118电弧焊机通用技术条件中6.15和6.16条款目录1安全注意事项 (2)2概述 (5)2.1焊机介绍 (5)2.2技术参数 (6)2.3面板说明 (7)3开箱验货 (8)4安装说明 (9)5操作说明 (11)6焊接环境与问题 (13)6.1焊接环境 (13)6.2焊接问题 (13)7日常维护 (15)8故障处理 (16)21安全注意事项安全定义表示若忽视安全告诫，则可能会造成重大事故，甚至导致人员死亡或严重伤害。

表示若忽视安全告诫，则可能造成人员轻微受伤，或导致财产损失。

表示若忽视安全告诫，则可能造成设备的故障或损坏。

个人防护注意事项◆请具有专业资格或具备相关知识和技能的人员对焊机进行安装、操作、保养和维修。

◆电焊设备的安装、检查和修理必须由电工进行，临时施工点应由电工接通电源。

◆在高空或狭窄场所工作时，如箱体、锅炉、船舱等，应设有监督人员。

◆工作时应该佩戴个人防护用品，例如防护面罩、工作服、绝缘手套、绝缘鞋等。

WSM160、200、315、400、500系列逆变直流脉冲氩弧焊机WSM160、200、315、400、500系列逆变式直流脉冲氩弧焊机使用说明书北京泰嘉达电子有限公司方管方管非官方本页已使用福昕阅读器进行编辑。

福昕软件（Ｃ）２００５－２００９，版权所有，仅供试用。

北京市泰嘉达电子有限公司目录焊机简介 (4)装箱附件 (6)第一章使用前须知 (7)1、有关安全方面的注意事项......................................................72、安装场所...........................................................................83、钨极氩弧焊基础知识............................................................84、机器的操作功能介绍 (11)（1）、前面板布局及功能介绍......................................................11（2）、后面板布局及功能介绍 (14)第二章焊机的安装 (16)1、焊机的电源连接.....................................................................162、手弧焊连接...........................................................................163、氩弧焊连接...........................................................................174、焊接的注意事项 (17)第三章焊机使用方法………………………………………………‥191、操作前的准备........................................................................192、气体流量的调节.....................................................................193、焊机的使用操作.....................................................................20（1）手弧焊 (20)法国风格非官方本页已使用福昕阅读器进行编辑。

Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.逆变式直流(脉冲)氩弧焊机安全使用操作规程正式版逆变式直流(脉冲)氩弧焊机安全使用操作规程正式版下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。

文档可以直接使用，也可根据实际需要修订后使用。

1、准备工作：① 检查输入输出电缆线接线是否正确可靠，有无破损；② 接通循环水系统，看有无漏水现象；③ 准备好焊接相关的劳保用品，如焊接手套、面罩等。

2、焊机使用：① 使用氩弧焊时，将“氩弧焊/焊条焊”开关置于“氩弧焊”；② “电流调节”在“脉冲电流”处于最小位置，用于调节焊接电流大小；③ 当“基值电流”大于“脉冲电流”时，此时脉冲旋钮不起作用，当基值电流小于脉冲电流时，此时焊机可进行脉冲焊接。

④ “电流缓升时间”是指电流从0上升到焊接电流所需的时间，此旋钮一般用于大电流氩弧焊，限制引弧瞬间电流过大对工件的冲击。

⑤ “电流缓降时间”又称收弧时电流衰减到0所需的时间，一般用于电流较大时填弧坑用，保证焊缝美观。

⑥ “脉冲占空比”又称脉冲宽度比，指脉冲宽度与两个脉冲间隔之比；⑦ “气体延时”指焊接时保护气延时关断，使用“电流缓降”气体延时时间要长于“电流缓降”时间才能起到保护作用。

⑧ “脉冲频率”至脉冲焊时，每秒出现脉冲的次数。

⑨ 根据焊接规范调节以上各参数，对焊缝引弧施焊（引弧时要慢），严禁在施焊过程中改变焊接参数。

⑩ 焊接结束后，应切断电源，以避免设备长时间处在空载工作状态。

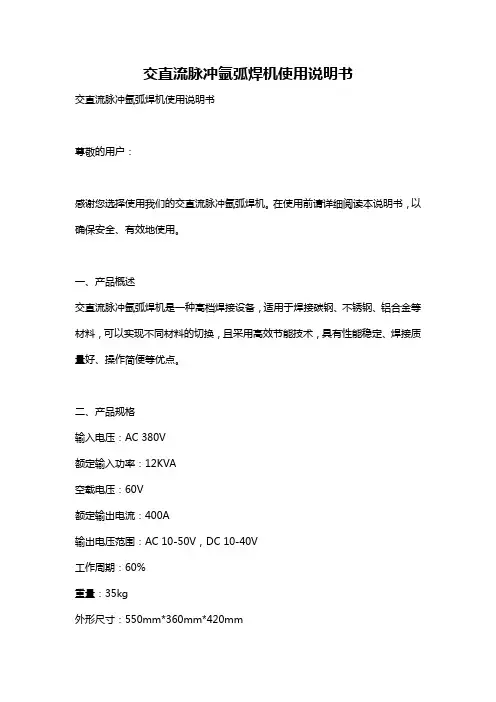

交直流脉冲氩弧焊机使用说明书交直流脉冲氩弧焊机使用说明书尊敬的用户：感谢您选择使用我们的交直流脉冲氩弧焊机。

在使用前请详细阅读本说明书，以确保安全、有效地使用。

一、产品概述交直流脉冲氩弧焊机是一种高档焊接设备，适用于焊接碳钢、不锈钢、铝合金等材料，可以实现不同材料的切换，且采用高效节能技术，具有性能稳定、焊接质量好、操作简便等优点。

二、产品规格输入电压：AC 380V额定输入功率：12KVA空载电压：60V额定输出电流：400A输出电压范围：AC 10-50V，DC 10-40V工作周期：60%重量：35kg外形尺寸：550mm*360mm*420mm三、操作步骤1.接好电路：将交直流脉冲氩弧焊机的电源线插入电源插座，操作时戴好防护手套、眼镜等安全防护用品。

2.调节焊接参数：按下面所示参数设置，进行合适的参数配置。

- 电流大小：根据焊接件厚度、材质选择合适的电流（一般来说，焊接铝合金时，需要使用比焊接钢材时更高的电流）。

- 脉冲周期、宽度：根据习惯和焊接需求进行设置。

- 氩气流量：根据焊接材料确定，铝合金和不锈钢需要较大的流量。

3.开始焊接：将氩气喷嘴对准焊接部位，使用红色电极夹夹住焊线的一端，插入焊接部位进行焊接。

4.结束焊接：焊接结束时要及时切断电源。

四、注意事项1.在操作交直流脉冲氩弧焊机前一定要认真阅读本说明书，确保了解掌握操作步骤和注意事项，保证工作安全。

2.使用时，要使用防护手套、眼镜等安全防护用品，注意避免火花飞溅和电击等危险。

3.在设备启动之前，要确保电源和空气压缩机开关处于关闭状态。

4.使用期间，要及时检查电焊机的冷却系统、使用气瓶气压等。

5.如果设备出现故障，使用者应该停止使用氩弧焊机并及时联系生产厂家或售后服务。

6.请勿试图自行拆卸、维修和改装设备，如有需要，请联系专业维修人员或生产厂家维修。

五、常见故障解决方法1.出现断弧现象时，应该检查电源电缆、焊机电缆、气管是否存在异常，并及时处理，调整焊接参数后重新焊接。

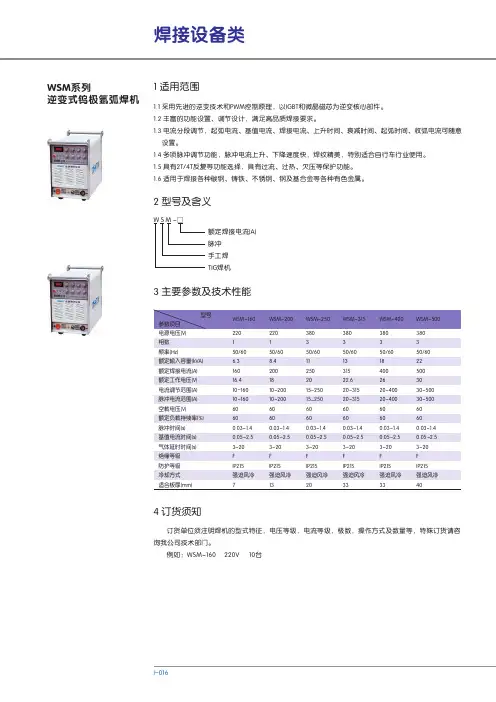

焊接设备类-I016相数频率(Hz)额定输入容量(kVA)额定焊接电流(A)额定工作电压(V)电流调节范围(A)脉冲电流范围(A)空载电压(V)额定负载持续率(%)脉冲时间(s)基值电流时间(s)气体延时时间(s)绝缘等级防护等级冷却方式适合板厚(mm)150/606.316016.4~10160~101606060F IP21S 7强迫风冷0.03~1.40.05~2.53~20150/608.42001810~20010~2006060F IP21S 13350/60112502015~25015250~6060F IP21S 20350/601331522.620~31520~3156060F IP21S 33350/60184002620~400~204006060F IP21S 33350/60225003030~50030~5006060F IP21S 40WSM系列W S M -□额定焊接电流(A)脉冲手工焊TIG焊机逆变式钨极氩弧焊机 1.1 采用先进的逆变技术和PWM控制原理，以IGBT和微晶磁芯为逆变核心部件。

1.2 丰富的功能设置、调节设计，满足高品质焊接要求。

1.3 电流分段调节，起弧电流、基值电流、焊接电流、上升时间、衰减时间、起弧时间、收弧电流可随意 设置。

1.4 多项脉冲调节功能，脉冲电流上升、下降速度快，焊纹精美，特别适合自行车行业使用。

1.5 具有2T/4T反复等功能选择，具有过流、过热、欠压等保护功能。

1.6 适用于焊接各种碳钢、铸铁、不锈钢、钢及基合金等各种有色金属。

订货单位须注明的型式特征，电压等级，电流等级，极数，操作方式及数量等，特殊订货请咨询我公司技术部门。

例如：WSM-160 220V 10台焊机1 适用范围2 型号及含义3 主要参数及技术性能4 订货须知0.03~1.40.05~2.53~200.03~1.40.05~2.53~200.03~1.40.05~2.53~200.03~1.40.05~2.53~200.03~1.40.05~2.53~20强迫风冷强迫风冷强迫风冷强迫风冷强迫风冷。

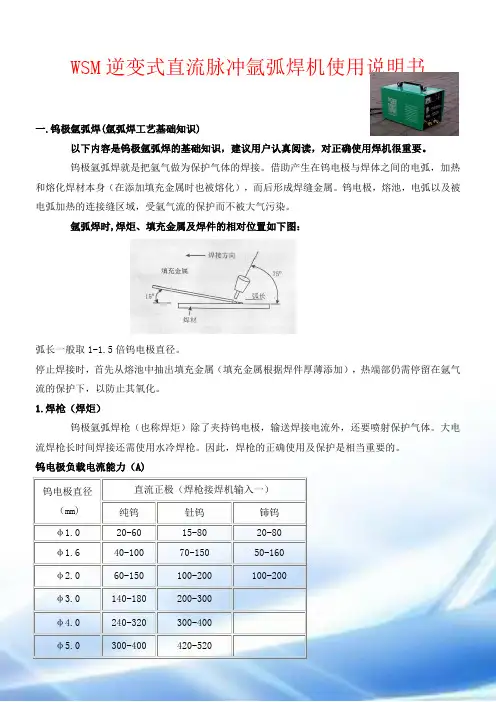

WSM逆变式直流脉冲氩弧焊机使用说明书一.钨极氩弧焊（氩弧焊工艺基础知识）以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。

钨极氩弧焊就是把氩气做为保护气体的焊接。

借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。

钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。

氩弧焊时，焊炬、填充金属及焊件的相对位置如下图：弧长一般取倍钨电极直径。

停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。

1.焊枪（焊炬）钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。

大电流焊枪长时间焊接还需使用水冷焊枪。

因此，焊枪的正确使用及保护是相当重要的。

钨电极负载电流能力（A）钨电极直径（mm）直流正极（焊枪接焊机输入一）纯钨钍钨铈钨©20-60 15-80 20-80 ©40-100 70-150 50-160 ©60-150 100-200 100-200 ©140-180 200-3002.气路气路由氩气瓶减压阀、流量计、软管及电磁气阀(在焊机内)等组成。

减压阀用以减压和调节保护气体的压力。

流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。

3.氩气纯度氩弧焊时材质对氩气纯度的要求4.规范参数钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。

其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离(弧长)一般取倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。

一般不锈钢氩弧焊规范如下：焊缝表面颜色与气体保护效果5.钨极氩弧焊特有的工艺缺陷及防止措施(2) 更改焊枪与焊机输出 的连接(3) 增大夹头直径(4) 调大钨极直径(5) 磨光钨电极，调换夹 头以上工艺规范仅供参考，如欲更深了解请参阅专业焊接工艺手册。

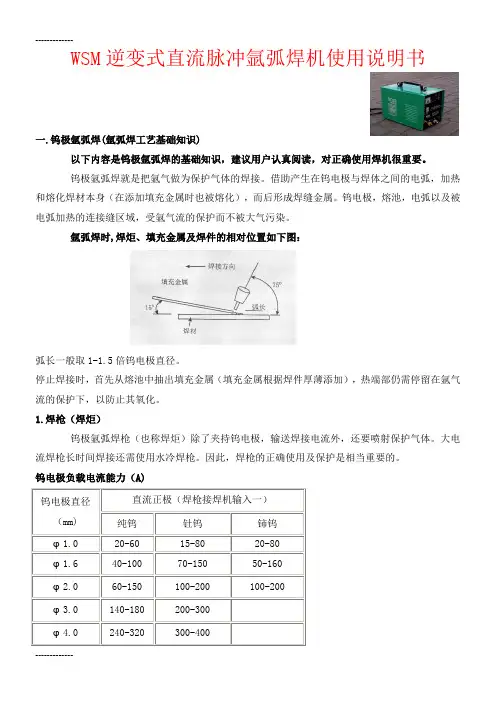

WSM逆变式直流脉冲氩弧焊机使用说明书一.钨极氩弧焊(氩弧焊工艺基础知识)以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。

钨极氩弧焊就是把氩气做为保护气体的焊接。

借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。

钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。

氩弧焊时,焊炬、填充金属及焊件的相对位置如下图：弧长一般取1-1.5倍钨电极直径。

停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。

1.焊枪（焊炬）钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。

大电流焊枪长时间焊接还需使用水冷焊枪。

因此，焊枪的正确使用及保护是相当重要的。

钨电极负载电流能力（A)钨电极直径（mm)直流正极（焊枪接焊机输入一）纯钨钍钨铈钨φ1.0 20-60 15-80 20-80 φ1.6 40-100 70-150 50-160 φ2.0 60-150 100-200 100-200 φ3.0 140-180 200-300φ4.0 240-320 300-400φ5.0 300-400 420-5202.气路气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。

减压阀用以减压和调节保护气体的压力。

流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。

3.氩气纯度氩弧焊时材质对氩气纯度的要求金属材料铬镍不锈钢太难熔金属氩气纯度（%）≥99.7≥99.984.规范参数钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。

其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。

WSM逆变式直流脉冲氩弧焊机使用说明书一.钨极氩弧焊(氩弧焊工艺基础知识)以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。

钨极氩弧焊就是把氩气做为保护气体的焊接。

借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。

钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。

氩弧焊时,焊炬、填充金属及焊件的相对位置如下图：弧长一般取1-1.5倍钨电极直径。

停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。

1.焊枪（焊炬）钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。

大电流焊枪长时间焊接还需使用水冷焊枪。

因此，焊枪的正确使用及保护是相当重要的。

钨电极负载电流能力（A)直流正极（焊枪接焊机输入一）钨电极直径（mm)纯钨钍钨铈钨φ1.0 20-6015-8020-80φ1.640-10070-15050-160φ2.060-150100-200100-200φ3.0140-180200-300φ4.0240-320300-400φ5.0300-400420-5202.气路气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。

减压阀用以减压和调节保护气体的压力。

流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。

3.氩气纯度氩弧焊时材质对氩气纯度的要求金属材料铬镍不锈钢太难熔金属氩气纯度（%）≥99.7≥99.984.规范参数钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。

其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。

一般不锈钢氩弧焊规范如下：电流种类板厚卷边对接对接加填充焊丝焊丝直径及极性mm焊接电流（A)氩气流量（L/min)焊接电流（A)氩气流量（L/min)0.530-50435-404Φ1.00.830-50435-404Φ1.01.035-60440-704Φ1.61.545-804-550-854-5Φ1.62.075-1205-680-1305-6Φ2.0直流正接 （焊炬接焊机输出一）3.0110-1406-7120-1506-7Φ2.0　焊缝表面颜色与气体保护效果焊件材料效 果最好良好较好不良最坏不锈钢银白、金黄蓝色红灰灰色黑色　5.钨极氩弧焊特有的工艺缺陷及防止措施　缺陷产生原因防止措施夹钨（1）钨极直接接触焊件 （2）钨极熔化（1）采用高频引弧（2）减少焊接电流或增加钨极直径（3）调换有裂纹的钨极气保护效果差氩气纯度不高（1）采用纯度为99.99%的氩气（2）有足够的提前送气和滞后停气时间（3）做好焊前清理工作（4）正确选择保护气流量（5）增大喷嘴尺寸，电极伸出长度等电弧不稳（1）焊件上有油污（2）钨电极污染（3）钨电极直径过大（4）弧长过长（5）钨电极端头未磨好（1）做好焊前清理工作（2）去除污染部分（3）使用正确尺寸的钨电极及夹头（4）调整喷嘴距离（5）重新磨制钨极端圆锥角大小钨极损耗（1）保护不好，钨电极氧化（2）枪与焊机极性接反（3）夹头过热（4）钨电极直径过小（5）停焊时钨电极被氧化（1）清理喷嘴，缩短喷嘴距离，适当增加氩气流量（2）更改焊枪与焊机输出的连接（3）增大夹头直径（4）调大钨极直径（5）磨光钨电极，调换夹头以上工艺规范仅供参考，如欲更深了解请参阅专业焊接工艺手册。

WSM逆变式直流脉冲氩弧焊机使用说明书一.钨极氩弧焊(氩弧焊工艺基础知识)以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。

钨极氩弧焊就是把氩气做为保护气体的焊接。

借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。

钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。

氩弧焊时,焊炬、填充金属及焊件的相对位置如下图：弧长一般取1-1.5倍钨电极直径。

停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。

1.焊枪（焊炬）钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。

大电流焊枪长时间焊接还需使用水冷焊枪。

因此，焊枪的正确使用及保护是相当重要的。

钨电极负载电流能力（A)钨电极直径（mm)直流正极（焊枪接焊机输入一）纯钨钍钨铈钨φ1.0 20-60 15-80 20-80 φ1.640-100 70-150 50-160 φ2.060-150 100-200 100-200 φ3.0140-180 200-300φ4.0240-320 300-400φ5.0300-400 420-5202.气路气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。

减压阀用以减压和调节保护气体的压力。

流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。

3.氩气纯度氩弧焊时材质对氩气纯度的要求金属材料铬镍不锈钢太难熔金属氩气纯度（%）≥99.7≥99.984.规范参数钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。

其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。

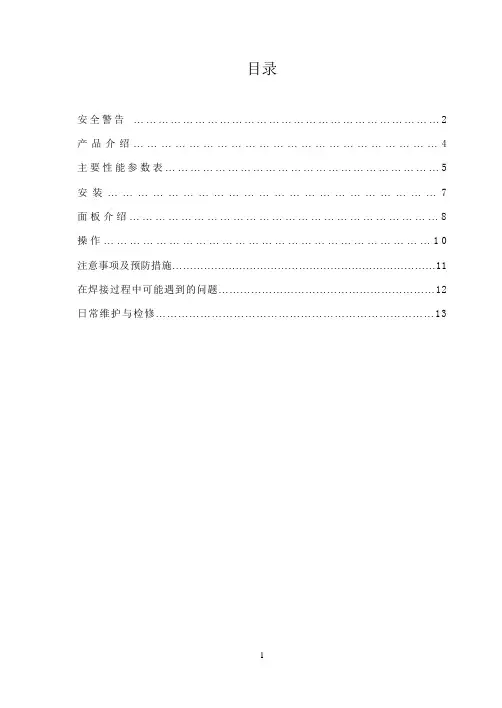

目录安全警告 (2)产品介绍 (4)主要性能参数表 (5)安装 (7)面板介绍 (8)操作 (10)注意事项及预防措施 (11)在焊接过程中可能遇到的问题 (12)日常维护与检修 (13)安全警告●请务必遵守本说明书规定的注意事项，否则可能发生事故。

●输入电源的设计施工、安装场地的选择、高压气体的使用等，请按照相关标准和规定进行。

●无关人员请勿进入焊接作业场所内。

●请有专业资质的人员对焊机进行安装、检修、保养及使用。

●不得将本焊机用于焊接以外的用途（如充电、加热、管道解冻等等）。

●如果地面不平，要注意防止焊机倾倒。

●请勿接触带电部位。

●请专业电气人员用规定截面的铜导线将焊机接地。

●请专业电气人员用规定截面的铜导线将焊机接入电源，绝缘套不得破损。

●在潮湿、活动受限处作业时，要确保身体与母材之间的绝缘。

●高空作业时，请使用安全网。

●不用时，请关闭输入电源。

●请使用规定的排风设备，避免发生气体中毒和窒息等事故。

●在容器底部作业时，保护气体会沉积在周围，造成窒息。

应特别注意通风。

●请佩戴足够遮光度的保护眼镜。

弧光会引起眼部发炎，飞溅及焊渣会烫伤眼睛。

●请使用焊接用皮质保护手套、长袖衣服、帽子、护脚、围裙等保护用品，以免弧光、飞溅及焊渣灼伤、烫伤皮肤。

防止发生火灾、爆炸、破裂等事故●焊接场所不得放置可燃物，飞溅和烫焊缝会引发火灾。

●焊接电缆与母材要连接紧固，否则会发热酿成火灾。

●请勿在可燃性气体中焊接或在盛有可燃性物质的容器上焊接，否则会引起爆炸。

●请勿焊接密闭容器，否则会破裂。

●应准备灭火器，以防万一。

警告！使用本设备需加装漏电保护开关！！！产品简介本逆变弧焊电源是采用大功率器件MOSFET场效应管，将50/60Hz的工频转换为高频（如100KHz以上），再降压整流，通过脉宽调制技术（PWM）输出大功率直流源。

由于频率大大提高，主变压器的重量，体积大幅度下降，效率提高30%以上。

引弧系统采用高频振荡的原理。

用途及特点奥太WSM系列逆变式脉冲氩弧焊机（以下简称WSM系列焊机）包含有WSM-160、WSM-200、WSM-315、WSM-400等规格。

可用于直流恒流氩弧焊、直流脉冲氩弧焊以及手弧焊，实现碳钢、不锈钢、铜、钛等各种材料的焊接。

由于该系列焊机具有理想的静外特性及良好的动态特性，控制功能比较完备，因此它表现出如下特点：IGBT高频软开关变换，效率高，体积小，重量轻；采用无源功率因数校正，功率因数高；控制调节性能好，一机多用，使用方便；起弧容易、电弧稳定，焊接质量高；脉冲电流、脉冲频率、脉冲宽度在较大范围内可任意调节。

手弧焊飞溅小,电流稳定，可靠性高，焊缝成形好.安全注意事项一般安全注意事项请务必遵守本说明书规定的注意事项，否则可能发生事故。

输入电源的设计施工、安装场地的选择、高压气体的使用等，请按照相关标准和规定进行。

无关人员请勿进入焊接作业场所内。

请有专业资格的人员对焊机进行安装、检修、保养及使用。

不得将本焊机用于焊接以外的用途（如充电、加热、管道解冻等等）。

如果地面不平，要注意防止焊机倾倒。

防止触电造成电击或灼伤请勿接触带电部位。

请专业电气人员用规定截面的铜导线将焊机接地。

请专业电气人员用规定截面的铜导线将焊机接入电源，绝缘护套不得破损。

在潮湿、活动受限处作业时，要确保身体与母材之间的绝缘。

高空作业时，请使用安全网。

不用时，请关闭输入电源。

避免焊接烟尘及气体对人体的危害请使用规定的排风设备，避免发生气体中毒和窒息等事故。

在容器底部作业时，保护气体会沉积在周围，造成窒息。

应特别注意通风。

避免焊接弧光、飞溅及焊渣对人体的危害请佩戴足够遮光度的保护眼镜。

弧光会引起眼部发炎，飞溅及焊渣会烫伤眼睛。

请使用焊接用皮质保护手套、长袖衣服、帽子、护脚、围裙等保护用品，以免弧光、飞溅及焊渣灼伤、烫伤皮肤。

防止发生火灾、爆炸、破裂等事故焊接场所不得放置可燃物，飞溅和烫焊缝会引发火灾。

焊接电缆与母材要连接紧固，否则会发热酿成火灾。

WSM逆变式直流脉冲氩弧焊机使用说明书一.钨极氩弧焊(氩弧焊工艺基础知识)以下内容是钨极氩弧焊的基础知识，建议用户认真阅读，对正确使用焊机很重要。

钨极氩弧焊就是把氩气做为保护气体的焊接。

借助产生在钨电极与焊体之间的电弧，加热和熔化焊材本身（在添加填充金属时也被熔化），而后形成焊缝金属。

钨电极，熔池，电弧以及被电弧加热的连接缝区域，受氩气流的保护而不被大气污染。

氩弧焊时,焊炬、填充金属及焊件的相对位置如下图：弧长一般取1-1.5倍钨电极直径。

停止焊接时，首先从熔池中抽出填充金属（填充金属根据焊件厚薄添加），热端部仍需停留在氩气流的保护下，以防止其氧化。

1.焊枪（焊炬）钨极氩弧焊枪（也称焊炬）除了夹持钨电极，输送焊接电流外，还要喷射保护气体。

大电流焊枪长时间焊接还需使用水冷焊枪。

因此，焊枪的正确使用及保护是相当重要的。

钨电极负载电流能力（A)钨电极直径（mm)直流正极（焊枪接焊机输入一）纯钨钍钨铈钨2.气路气路由氩气瓶减压阀、流量计、软管及电磁气阀（在焊机内)等组成。

减压阀用以减压和调节保护气体的压力。

流量计是标定和调节保护气体流量，氩弧焊机通常采用组合一体式的减压流量计，这样使用方便、可靠。

3.氩气纯度氩弧焊时材质对氩气纯度的要求4.规范参数钨极氩弧焊的规范参数主要由电流、电压、焊速、氩气流量，其值与被焊材料种类、板厚及接头型式有关。

其余参数如钨极伸出喷嘴的长度，一般取1-2倍钨极直径，钨电极与焊件距离（弧长）一般取1.5倍以下钨电极直径，喷嘴大小等则在焊接电流值确定后再选定。

一般不锈钢氩弧焊规范如下：焊缝表面颜色与气体保护效果5.钨极氩弧焊特有的工艺缺陷及防止措施以上工艺规范仅供参考，如欲更深了解请参阅专业焊接工艺手册。

6.焊前清理钨极氩弧焊对焊件和填充金属表面的污染相当敏感，因此焊前须清除焊件表面的油脂，涂层，加工用的润滑剂及氧化膜等。

7.安全技术钨极氩弧焊操作者，必须戴好头面罩、手套、穿好工作服、工作鞋，以避免电弧光中的紫外线和红外线灼伤。
