氩弧焊机安全操作指导书

氩弧焊操作手册
1. 简介
氩弧焊是一种常用的金属焊接方法。

本操作手册将为您提供详细的氩弧焊操作指南，以帮助您正确进行氩弧焊。

2. 设备准备
在进行氩弧焊之前，确保您已准备好以下设备：
- 氩弧焊机
- 氩气气瓶
- 焊接电缆
- 焊接枪
- 钳子和镊子
- 防护设备（手套、护目镜、防火服）
3. 氩弧焊步骤
按照以下步骤进行氩弧焊：
1. 准备焊接材料，包括要连接的金属工件和焊丝。

2. 确保焊接区域干净，并使用钳子和镊子清除杂质。

3. 将焊接枪插入焊接机的插座，并确保连接牢固。

4. 将正极电缆连接到焊接机，将负极电缆连接到工件上。

5. 打开氩气气瓶，并调节气流量以确保稳定的氩气供应。

6. 按下焊接枪上的开关，开始放电，并将枪头移向焊接区域。

7. 通过控制焊接枪的移动速度和焊丝的送丝速度，确保焊接质量。

8. 焊接完成后，将焊接枪移出焊接区域，释放电流。

9. 关闭氩气气瓶，并断开电缆连接。

4. 安全措施
在进行氩弧焊时，请遵循以下安全措施：
- 穿戴适当的防护设备，包括手套、护目镜和防火服。

- 确保焊接区域通风良好，防止氩气积聚。

- 避免将焊接枪靠近易燃物品。

- 注意电缆的安全，避免给人或设备造成损害。

以上是氩弧焊操作手册的完整版。

请按照手册的指导进行氩弧焊操作，并保证安全性。

如果有任何疑问，请咨询专业的焊接人员或相关机构。

氩弧焊作业指导书一、引言氩弧焊是一种常用的金属焊接方法，广泛应用于航空航天、汽车创造、建造结构等领域。

本作业指导书旨在提供详细的氩弧焊作业流程和要求，以确保焊接质量和安全。

二、作业准备1. 焊接设备准备a. 氩弧焊机：确保氩弧焊机的电源温和源连接正常。

b. 氩气瓶：检查氩气瓶的压力是否足够，并确保连接管路无泄漏。

c. 焊枪和电缆：检查焊枪和电缆的绝缘是否完好，接头是否紧固。

2. 工作环境准备a. 确保焊接区域通风良好，以排除焊接产生的有害气体。

b. 清理焊接区域，确保没有可燃物、易燃物或者其他杂物。

三、焊接工艺1. 材料准备a. 确保焊接材料的净度和质量符合要求。

b. 清洁焊接材料表面，去除油污、氧化物等杂质。

2. 焊接参数设置a. 根据焊接材料的种类和厚度，选择合适的焊接电流和电压。

b. 确定氩气流量，以保持焊接区域的稳定气氛。

3. 焊接操作步骤a. 将焊接材料正确地夹紧在焊接台上，确保焊缝的位置和间隙符合要求。

b. 按照焊接顺序，将焊枪对准焊缝的起始位置，开始焊接。

c. 控制焊接速度和焊枪的角度，保持稳定的焊接质量。

d. 焊接完成后，及时关闭氩气和电源，将焊接设备清理干净。

四、质量控制1. 焊接质量检查a. 检查焊接缺陷，如气孔、裂纹、未熔合等。

b. 使用放射性检测或者超声波检测等方法，对焊接接头进行无损检测。

2. 焊接质量评估a. 根据焊接质量标准，对焊接接头进行评估，判定是否合格。

b. 记录焊接参数、检测结果和评估结论，以备后续参考。

五、安全注意事项1. 穿戴个人防护装备，如焊接面罩、防护手套、防护鞋等。

2. 注意焊接区域的通风，避免吸入有害气体。

3. 确保焊接设备的接地良好，防止电击事故。

4. 注意焊接过程中的火源控制，避免引起火灾。

5. 禁止在未经许可的区域进行焊接作业。

六、常见问题及解决方法1. 气孔问题：检查氩气流量是否足够，焊接速度是否过快。

2. 未熔合问题：检查焊接电流和电压是否合适，焊接速度是否过快。

氩弧焊机操作指南1. 引言本操作指南旨在为操作氩弧焊机的人员提供简单明了的指导。

请确保在操作前阅读并理解本指南，并按照指导逐步操作。

2. 安全注意事项在使用氩弧焊机时，请务必遵守以下安全注意事项：- 穿戴防护设备，包括焊接面罩、手套和防护衣。

- 确保工作区域通风良好，以防止氩气积聚。

- 检查焊机和相关设备的电源线和连接是否正常。

- 不要触碰热的焊接表面或电极。

3. 氩弧焊机操作步骤3.1 准备工作- 确保焊机电源已接通，并检查焊机显示是否正常。

- 检查氩气瓶的气体供应是否充足，并确保气瓶阀门关闭。

- 将氩气瓶连接到焊机的气体输入接口。

- 检查焊接电极的连接是否正确。

3.2 开始焊接- 开启氩气瓶阀门，调节气体流量。

- 通过焊接电极或电弧点燃焊接材料，保持合适的电弧长度。

- 按照需要进行焊接操作，控制焊接速度和角度。

- 焊接完成后，及时关闭氩气瓶阀门，并断开电源。

4. 常见问题解决方法4.1 焊缝质量不佳- 检查焊接电极是否损坏或需更换。

- 调整焊接电极与工件的距离和角度。

- 确保焊接区域干净，并使用正确的焊接材料。

4.2 电弧不稳定- 检查焊接电极的连接是否稳固。

- 调节氩气流量以保持合适的电弧长度。

5. 结论通过遵守本操作指南的步骤和注意事项，您将能够安全、高效地操作氩弧焊机。

如遇到问题，请参考常见问题解决方法或寻求专业人士的帮助。

请注意，本指南所提供的信息仅供参考，具体操作需根据您所使用的氩弧焊机型号和相关规定进行。

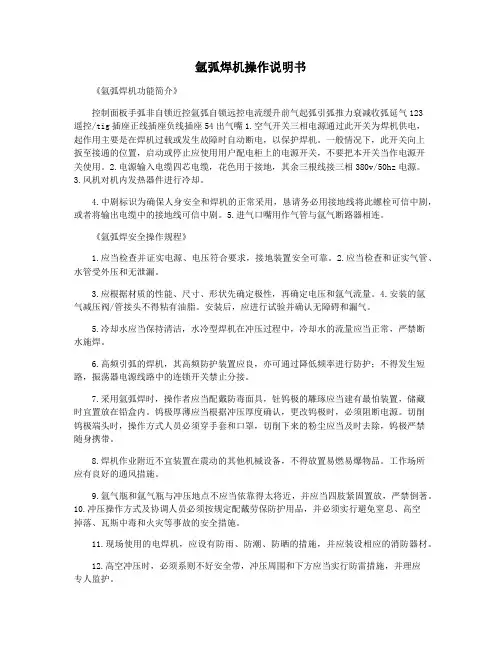

氩弧焊机操作说明书《氩弧焊机功能简介》控制面板手弧非自锁近控氩弧自锁远控电流缓升前气起弧引弧推力衰减收弧延气123遥控/tig插座正线插座负线插座54出气嘴1.空气开关三相电源通过此开关为焊机供电，起作用主要是在焊机过载或发生故障时自动断电，以保护焊机。

一般情况下，此开关向上扳至接通的位置，启动或停止应使用用户配电柜上的电源开关，不要把本开关当作电源开关使用。

2.电源输入电缆四芯电缆，花色用于接地，其余三根线接三相380v/50hz电源。

3.风机对机内发热器件进行冷却。

4.中剧标识为确保人身安全和焊机的正常采用，恳请务必用接地线将此螺栓可信中剧，或者将输出电缆中的接地线可信中剧。

5.进气口嘴用作气管与氩气断路器相连。

《氩弧焊安全操作规程》1.应当检查并证实电源、电压符合要求，接地装置安全可靠。

2.应当检查和证实气管、水管受外压和无泄漏。

3.应根据材质的性能、尺寸、形状先确定极性，再确定电压和氩气流量。

4.安装的氩气减压阀/管接头不得粘有油脂。

安装后，应进行试验并确认无障碍和漏气。

5.冷却水应当保持清洁，水冷型焊机在冲压过程中，冷却水的流量应当正常，严禁断水施焊。

6.高频引弧的焊机，其高频防护装置应良，亦可通过降低频率进行防护；不得发生短路，振荡器电源线路中的连锁开关禁止分接。

7.采用氩弧焊时，操作者应当配戴防毒面具，钍钨极的雕琢应当建有最怕装置，储藏时宜置放在铅盒内。

钨极厚薄应当根据冲压厚度确认，更改钨极时，必须阻断电源。

切削钨极端头时，操作方式人员必须穿手套和口罩，切削下来的粉尘应当及时去除，钨极严禁随身携带。

8.焊机作业附近不宜装置在震动的其他机械设备，不得放置易燃易爆物品。

工作场所应有良好的通风措施。

9.氩气瓶和氩气瓶与冲压地点不应当依靠得太将近，并应当四肢紧固置放，严禁倒著。

10.冲压操作方式及协调人员必须按规定配戴劳保防护用品，并必须实行避免窒息、高空掉落、瓦斯中毒和火灾等事故的安全措施。

氩弧焊作业指导书一、概述氩弧焊是一种常用的金属焊接方法，通过在焊接区域产生氩气电弧，使金属材料熔化并连接在一起。

本作业指导书旨在提供氩弧焊作业的详细步骤和操作规范，以确保焊接质量和操作安全。

二、设备准备1. 氩弧焊机：确保氩弧焊机的电源接地良好，电源电压符合要求。

2. 气源系统：检查氩气瓶的气压是否充足，连接气管和减压阀。

3. 焊接电缆和焊枪：检查电缆和焊枪是否完好无损，连接坚固。

三、操作步骤1. 准备工作：a. 清理焊接表面：使用刮削工具或者砂轮清除焊接表面的氧化物、油污等杂质。

b. 调整焊接参数：根据焊接材料的类型和厚度，调整焊接电流、电压和氩气流量。

c. 保护措施：佩戴焊接面罩、手套和防护服，确保焊接操作人员的安全。

2. 焊接操作：a. 将焊枪对准焊接缝，保持适当的角度和距离。

b. 按下焊枪的启动按钮，启动氩气流和电弧。

c. 挪移焊枪沿着焊接缝，保持稳定的焊接速度和均匀的焊接质量。

d. 注意焊接过程中的温度控制，避免过热或者过冷。

e. 焊接完成后，释放焊接按钮，关闭氩气流和电弧。

3. 焊后处理：a. 焊缝检查：使用目视或者无损检测方法，检查焊缝的质量和完整性。

b. 清理焊接残渣：使用刮削工具或者砂轮清除焊接残渣和氧化物。

c. 修整焊缝：根据需要进行修整和打磨，以达到所需的外观和尺寸要求。

四、操作注意事项1. 安全第一：佩戴适当的个人防护装备，避免触摸电极和熔融金属，防止火花飞溅伤害。

2. 环境通风：确保焊接作业区域有良好的通风，避免氩气积聚导致窒息。

3. 焊接参数调整：根据具体焊接材料和厚度，调整焊接电流、电压和氩气流量，以获得最佳的焊接效果。

4. 焊接速度控制：保持稳定的焊接速度，避免过快或者过慢导致焊接质量下降。

5. 温度控制：控制焊接过程中的温度，避免过热或者过冷导致焊接质量不稳定。

6. 氩气流量控制：根据焊接作业的需要，调整氩气流量，确保焊接区域的保护性气氛。

7. 焊接缝准备：确保焊接缝的几何形状和表面质量符合要求，避免焊接缺陷的产生。

氩弧焊作业指导书一、引言氩弧焊是一种常用的金属焊接方法，通过在焊接区域产生稳定的氩弧，利用氩气的保护作用，将金属材料进行熔接。

本作业指导书旨在提供氩弧焊作业的详细步骤和操作要点，以确保焊接质量和操作安全。

二、作业准备1. 检查焊接设备：确保氩弧焊机、气瓶、电源线等设备完好无损，接地良好。

2. 检查焊接材料：检查焊丝、焊材、焊接件等材料的质量和规格是否符合要求。

3. 准备焊接工具：包括焊枪、电缆、钳子、刷子等工具，确保干净、无损。

4. 确保焊接环境：工作区域应保持整洁，远离易燃物品，确保良好的通风。

三、操作步骤1. 打开氩气瓶：子细检查氩气瓶阀门是否关闭，将氩气瓶连接到氩弧焊机，打开氩气瓶阀门，并调整气流量到合适的水平。

2. 准备工件：将要焊接的工件进行清洁处理，去除表面的油污和氧化物，确保焊接区域干净。

3. 调整焊接参数：根据焊接材料和工件的要求，调整焊接电流、电压和氩气流量等参数，确保焊接质量。

4. 开始焊接：将焊枪对准焊接位置，按下焊接电源开关，开始进行氩弧焊作业。

焊接时要保持稳定的手持姿式，控制焊枪的角度和挪移速度。

5. 焊接完成：焊接完毕后，断开焊接电源，关闭氩气瓶阀门。

待焊接区域冷却后，进行焊缝的清理和检查。

四、注意事项1. 安全操作：在进行氩弧焊作业时，要佩戴防护眼镜、手套和防护服等个人防护装备，确保操作安全。

2. 环境保护：焊接过程中产生的废气和废渣应妥善处理，避免对环境造成污染。

3. 焊接质量：要根据焊接材料和工件的要求，选择合适的焊接参数和焊接方法，确保焊接质量符合要求。

4. 定期检查：定期检查焊接设备和工具的状态，及时更换损坏的部件，确保设备正常运行。

5. 培训和证书：进行氩弧焊作业的操作人员应接受相关培训，并持有相关证书，确保具备必要的技能和知识。

五、常见问题及解决方法1. 氩气流量不稳定：检查氩气瓶阀门温和管连接是否松动，调整氩气瓶阀门和流量计的开度。

2. 焊接电流过大或者过小：检查焊接机的电流设置是否正确，调整焊接机的电流调节旋钮。

氩弧焊作业指导书引言概述：氩弧焊是一种常用的焊接方法，适用于各种金属材料的焊接。

正确的氩弧焊作业方法能够保证焊接质量，提高生产效率。

本文将详细介绍氩弧焊作业的指导书内容，帮助操作人员正确进行氩弧焊作业。

一、准备工作1.1 准备焊接设备：确保焊接设备完好，包括焊接机、气体瓶、焊枪等。

1.2 准备焊接材料：准备好需要焊接的金属材料，确保表面清洁。

1.3 准备个人防护用品：包括焊接头盔、手套、防护服等，确保安全作业。

二、氩弧焊操作步骤2.1 调节焊接电流：根据焊接材料的厚度和种类，调节合适的焊接电流。

2.2 确定气体流量：根据焊接材料的种类和焊接位置，确定适当的气体流量。

2.3 焊接技术：保持焊接枪与工件的角度适当，控制焊接速度，确保焊缝均匀。

三、焊接质量控制3.1 观察焊接过程：及时发现焊接过程中的异常情况，及时处理。

3.2 检查焊缝质量：焊接完成后，检查焊缝的质量，确保焊接牢固。

3.3 焊后处理：清理焊接残渣，对焊接部位进行必要的处理，提高焊接质量。

四、安全注意事项4.1 确保通风良好：氩气对人体有害，作业场所应保持通风良好。

4.2 防止火灾：焊接作业时要注意防止火花飞溅引发火灾。

4.3 防止触电：操作人员应穿戴好个人防护用品，避免触电危险。

五、维护保养5.1 定期检查设备：定期检查焊接设备的工作状态，确保设备正常。

5.2 清洁维护设备：定期清洁焊接设备，保持设备良好状态。

5.3 学习培训：定期接受氩弧焊作业培训，不断提升操作技能。

结语：氩弧焊作业指导书是保证氩弧焊作业质量的重要工具，操作人员应严格按照指导书的要求进行作业，确保焊接质量和安全。

希望本文的介绍能够帮助读者更好地掌握氩弧焊作业技巧。

氩弧焊作业指导书完整版氩弧焊作业指导书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】氩弧焊作业指导书前⾔本标准主要起草⼈：魏贵恒本标准审核⼈：王艳堂本标准批准⼈：胡家楼本标准⾃2016年1⽉ 4⽇发布，⾃发布之⽇起在全公司范围内试⾏。

本标准由公司焊接与⽆损检测室负责解释。

⼿⼯钨极氩弧焊作业指导书1、范围本标准适⽤于锅炉本体受热⾯、锅炉本体管路、主蒸汽管道、主给⽔管道、⼯业管道、公⽤管道和长输管道的⼿⼯钨极氩弧焊焊接⼯作。

2、规范性引⽤⽂件下列⽂件中的条款通过本标准的引⽤⽽成为本标准的条款，凡是注⽇期的引⽤⽂件，其随后的修改单（不包括勘误的内容）或修订版均不适⽤于标准，然⽽，⿎励根据本部分达成协议的各⽅研究是否可使⽤这些⽂件的最新版本。

凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本标准。

GB/T 983—95 《不锈钢焊条》 DL/T 869-2012《⽕⼒发电⼚焊接技术规程》 DL/T《电⼒建设施⼯质量验收及评价规程》—焊接篇 SY0401-98《输油输⽓管道线路⼯程施⼯及验收规范》劳⼈部[1988]1 号《锅炉压⼒容器焊⼯考试规则》 HYDBP006-2004《压⼒管道安装⼯程焊接、热处理过程控制程序》 HYDBP018-2004《压⼒管道安装⼯程焊接材料管理程序》 HYDBP008-2004《压⼒管道安装⼯程计量管理⼿册》 HYDBP007-2004《压⼒管道安装⼯程检验和试验控制程序》 HYDBP010-2004《压⼒管道安装⼯程不合格品控制程序》3、先决条件环境施⼯环境应符合下列要求：℃。

当环境条件不符合上述要求时，必须采取挡风、防⾬、预加热、防寒等有效措施。

⼿⼯钨极氩弧焊焊接质量控制流程图见图 1。

焊接材料⼿⼯钨极氩弧焊焊接材料的采购和⼊库（⼀级库）由公司材料设备科负责，按《物资采购控制程序》和《焊材保管程序》执⾏。

⼿⼯钨极氩弧焊焊接材料⼊⼆级库的保管、焊剂、烘⼲、发放、回收由各项⽬负责，按《焊接材料保管程序》执⾏。

氩弧焊操作指导书目录1. 氩弧焊的基本原理2. 氩弧焊的设备与工具3. 氩弧焊的操作步骤4. 注意事项5. 维护与保养1. 氩弧焊的基本原理氩弧焊是一种常用的金属焊接方法，适用于不锈钢、铜、铝等材料的焊接。

其基本原理是利用直流电流通过电弧将焊丝加热，使其熔化并与工件熔合。

同时，通过注入纯净的氩气形成保护气，防止焊缝被氧化和污染。

2. 氩弧焊的设备与工具- 氩弧焊机：提供直流电流和稳定的电弧。

- 焊枪：用于传送焊丝和产生电弧。

- 氩气瓶和减压器：提供保护气体并调节其流量。

- 焊接工具：包括焊接钳、刷子、打磨机等。

3. 氩弧焊的操作步骤1. 准备工作：清洁工件表面，将工件固定在焊接平台上。

2. 准备设备：将氩气瓶连接到减压器，调节气源流量。

根据焊接工艺要求设置焊接电流。

3. 安装焊丝：将焊丝插入焊枪，调整焊丝进给速度。

4. 开始焊接：启动氩弧焊机，点燃电弧，并开始焊接。

焊接时，保持适当的电弧长度和移动速度。

5. 控制焊接质量：保持合适的电流和氩气流量，确保焊缝质量良好。

6. 完成焊接：焊接完成后，熄灭电弧，关闭氩气源。

4. 注意事项- 操作前务必熟悉氩弧焊的原理和设备使用方法。

- 操作过程中要佩戴防护眼镜和手套，以防止受伤。

- 焊接时保持良好的通风，以免吸入有害气体。

- 控制焊接参数，根据工艺要求选择合适的电流和氩气流量。

- 定期检查设备和焊接工具，确保其正常工作。

5. 维护与保养- 定期清洁焊接设备和工具，防止积尘和氧化。

- 养护氩气瓶，确保其气体质量和减压器的正常工作。

- 注意存放焊接电极和焊丝，保持干燥和防尘。

- 定期检查设备连接和线路，确保电气安全。

- 遵守焊接工艺要求，避免操作失误导致设备损坏。

以上是氩弧焊操作指导书的完整版，希望能对您的工作有所帮助。
