730电牵引采煤机使用说明书电气部分型号：MGTY300/730-1.1D请将此使用说明书交给最终用户手里太原矿山机器集团电气发展有限公司前言非常感谢使用MGTY300/730-1.1D电牵引采煤机。
本使用说明书，叙述了730采煤机电气系统的配置、运行、维护、保养及检查等项目。
使用前，谨请认真阅读本使用说明书。
同时，请您在熟读本产品安全注意事项的基础上使用。
目录第一部分电气系统简介 1第二部分控制箱 3 第三部分高压箱 6第四部分先导回路主电源分配 9 第五部分控制中心 9 第六部分遥控系统功能及原理 13 第七部分变频器 15 第八部分电气系统操作 18 第九部分参数显示器 21 第十部分维护 30 附录A 31730电牵引采煤机使用说明书电气部分（Ⅳ型电控系统）型号：MGTY300/730—1.1D请将此使用说明书交给最终用户的手中太原矿山机械集团电气发展有限公司第一部分电气系统简介1.机型：MGTY 300/730—1.1DMG—滚筒式采煤机TY—太原300—单向截割功率730—装机总功率1.1—供电电压1140VD—电牵引2.机组的供电：2.1 单电缆供电2.2 供电电缆的型号：MCP 3×95+1×35+4×63.特点：3.1 多电机横向布置，抽屉式结构，安装维护方便。
3.2 机载式交流变频调速，一拖二牵引方式，可实现功率平衡。
3.3 关键的电气部件全部采用进口件，提高了系统的可靠性。
3.4 低功耗的遥控系统，免充电式无线发射，可离机操作，既增加了安全性，而且待机时间长。
3.5 带故障记录的中文人机界面，缩短了故障查询时间。
3.6 保护齐全，增加了系统的使用寿命。
4.电气系统的基本配置：表一：5.电气系统的保护5.1 在采煤机上完成截割电机的温度监测及热保护5.2 油泵电机的温度监测5.3 牵引变压器的热保护5.4 对截割电机和牵引电机恒功率控制过载保护5.5 电机的漏电闭锁控制5.6 完成对运输机的闭锁控制第二部分控制箱1.功能结构控制箱位于主机架中央，它可从采空侧方便地推入和抽出，主要功能是完成采煤机的控制和监测。
730电牵引采煤机使用说明书电气部分型号：MGTY300/730-1.1D请将此使用说明书交给最终用户手里太原矿山机器集团电气发展有限公司前言非常感谢使用MGTY300/730-1.1D电牵引采煤机。
本使用说明书，叙述了730采煤机电气系统的配置、运行、维护、保养及检查等项目。
使用前，谨请认真阅读本使用说明书。
同时，请您在熟读本产品安全注意事项的基础上使用。
目录第一部分电气系统简介 1第二部分控制箱 3 第三部分高压箱 6第四部分先导回路主电源分配 9 第五部分控制中心 9 第六部分遥控系统功能及原理 13 第七部分变频器 15 第八部分电气系统操作 18 第九部分参数显示器 21 第十部分维护 30 附录A 31730电牵引采煤机使用说明书电气部分（Ⅳ型电控系统）型号：MGTY300/730—1.1D请将此使用说明书交给最终用户的手中太原矿山机械集团电气发展有限公司第一部分电气系统简介1.机型：MGTY 300/730—1.1DMG—滚筒式采煤机TY—太原300—单向截割功率730—装机总功率1.1—供电电压1140VD—电牵引2.机组的供电：2.1 单电缆供电2.2 供电电缆的型号：MCP 3×95+1×35+4×63.特点：3.1 多电机横向布置，抽屉式结构，安装维护方便。
3.2 机载式交流变频调速，一拖二牵引方式，可实现功率平衡。
3.3 关键的电气部件全部采用进口件，提高了系统的可靠性。
3.4 低功耗的遥控系统，免充电式无线发射，可离机操作，既增加了安全性，而且待机时间长。
3.5 带故障记录的中文人机界面，缩短了故障查询时间。
3.6 保护齐全，增加了系统的使用寿命。
4.电气系统的基本配置：表一：5.电气系统的保护5.1 在采煤机上完成截割电机的温度监测及热保护5.2 油泵电机的温度监测5.3 牵引变压器的热保护5.4 对截割电机和牵引电机恒功率控制过载保护5.5 电机的漏电闭锁控制5.6 完成对运输机的闭锁控制第二部分控制箱1.功能结构控制箱位于主机架中央，它可从采空侧方便地推入和抽出，主要功能是完成采煤机的控制和监测。
操作规程编号：LX-FS-A83979SZD730／90型转载机操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑SZD730／90型转载机操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1.开机前检查及准备工作1.1检查转载机机尾与工作面输送机机头是否正对下料口。
1.2整台转载机螺栓哑铃是否牢固、完好。
1.3各部润滑油是否足够，需要用油枪加油润滑的部位必须定期加油。
1.4检查机头架车轮是否在轨道中。
1.5.检查拉移链稳固支柱或斜撑是否牢固。
1.6检查拉移链各连接部位连接是否牢固，有效。
1.7检查转载机电缆及接线是否完好，必须做到无失爆。
1.8检查液力偶合器水量是否足够，易熔合金是否合格。
以上各项检查完好后进行操作过程2.操作过程（先启动皮带，再启动转载机）2.1送电：将防暴开关手把置于“合”的位置；2.2点动按扭，检查电机旋转方向是否正确，如有误则换相送电；2.3在点动的同时，检查转载机有无卡阻现象，如有则检查并排除；2.4正式启动转载机：2.4.1随着工作面输送机的维修，转载机机尾接料口也需向前推移。

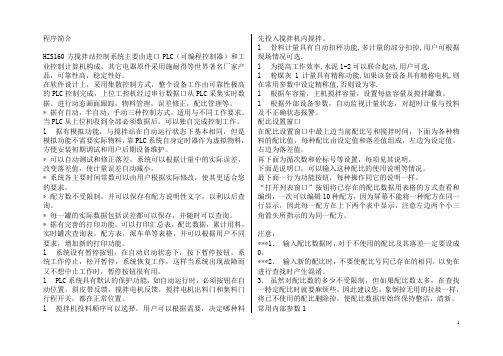

程序简介HZS160方搅拌站控制系统主要由进口PLC（可编程控制器）和工业控制计算机构成，其它电器原件采用施耐得等世界著名厂家产品，可靠性高，稳定性好。
在软件设计上，采用集散控制方式，整个设备工作由可靠性极高的PLC控制完成，上位工控机经过串行数据口从PLC采集实时数据。
进行动态画面跟踪，物料管理，误差修正，配比管理等。
* 据有自动，半自动，手动三种控制方式，适用与不同工作要求。
当PLC从上位机收到全部必须数据后。
可以独自完成控制工作。
l 据有模拟功能，与搅拌站在自动运行状态下基本相同，但是模拟功能不需要实际物料，靠PLC系统自身定时器作为虚拟物料，方便安装初期调试和用户后期设备维护。
* 可以自动测试和修正落差，系统可以根据计量中的实际误差，改变落差值，使计量误差自动减小。
* 系统各主要时间常数可以由用户根据实际修改，使其更适合您的要求。
* 配方数不受限制，并可以保存有配方说明性文字，以利以后查询。
* 每一罐的实际数据包括误差都可以保存，并随时可以查询。
* 据有完善的打印功能，可以打印汇总表，配比数据，累计用料，实时罐次查询表，配方表，派车单等表格，并可以根据用户不同要求，增加新的打印功能。
l 系统设有暂停按钮，在自动启动状态下，按下暂停按钮，系统工作停止，松开暂停，系统恢复工作，这样当系统出现故障而又不想中止工作时，暂停按钮很有用。
l PLC系统具有默认的保护功能，如自动运行时，必须按钮在自动位置，斜皮带反馈，搅拌电机反馈，搅拌电机出料门和集料门行程开关，都在正常位置。
l 搅拌机投料顺序可以选择，用户可以根据需要，决定哪种料先投入搅拌机内搅拌。
l 骨料计量具有自动扣秤功能,多计量的部分扣掉,用户可根据现场情况可选.l 为提高工作效率,水泥1-2可以联合起动,用户可选.l 粉煤灰1计量具有精称功能,如果该套设备具有精称电机,则在常用参数中设定精称值,否则设为零.l 根据车容量，主机搅拌容量，设置每盘容量及搅拌罐数。

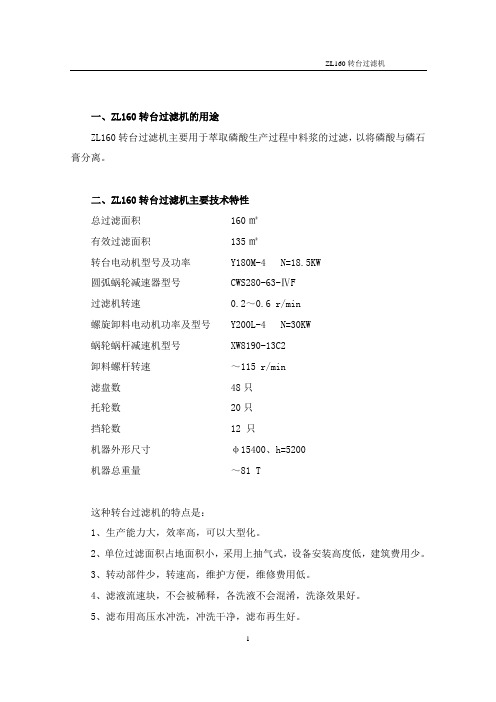

一、ZL160转台过滤机的用途ZL160转台过滤机主要用于萃取磷酸生产过程中料浆的过滤，以将磷酸与磷石膏分离。
二、ZL160转台过滤机主要技术特性总过滤面积 160㎡有效过滤面积 135㎡转台电动机型号及功率 Y180M-4 N=18.5KW圆弧蜗轮减速器型号 CWS280-63-ⅣF过滤机转速 0.2～0.6 r/min螺旋卸料电动机功率及型号 Y200L-4 N=30KW蜗轮蜗杆减速机型号 XW8190-13C2卸料螺杆转速～115 r/min滤盘数 48只托轮数 20只挡轮数 12 只机器外形尺寸φ15400、h=5200机器总重量～81 T这种转台过滤机的特点是：1、生产能力大，效率高，可以大型化。
2、单位过滤面积占地面积小，采用上抽气式，设备安装高度低，建筑费用少。
3、转动部件少，转速高，维护方便，维修费用低。
4、滤液流速块，不会被稀释，各洗液不会混淆，洗涤效果好。
5、滤布用高压水冲洗，冲洗干净，滤布再生好。
三、ZL160转台过滤机的构造及工作原理[参见总图]转台过滤机是一种连续真空过滤设备。
其过滤面是由24只扇形滤盘拼接成一个水平环形过滤平面，过滤面上敷有滤布。
滤盘用支撑架安装在转台驱动上，转台驱动是一个钢制圆环形转动部件，转台驱动环形外侧设有传动销齿，而其内侧是经机械加工光滑圆柱面，用12个挡轮中的止退滚轮挡住，以保证转台驱动在挡轮组成的圆周内转动而不会摆动，转盘底面是用耐磨性能很好的钢板制水平轨道，轨道下面由20个托轮支承轨道水平回转，传动装置的星轮拨动转盘，带动转台过滤机作水平回转。
每个扇形滤盘分为对称的2个扇形区域，共48个扇形区，每个扇形区被隔成4个底腔，每个底腔都有两个出液接口，由一根集液管汇总，共48根集液管，集液管用吸酸胶管与上错气盘连通。
上错气盘借助于安装在其上的拨杆带动与支撑架同步回转，下错气盘固定不动，固定安装在中心立柱上，上、下错气盘之间有耐磨板，当它们相对转动时，在真空作用下能保持密封不漏气。
SZZ-730/75型转载机使用说明书（执行标准：MT/T 106-1996）编制时间：2006年4月目录前言 (2)一、使用说明及配套形式 (3)二、型式、基本参数及技术特征 (3)三、主要组成部分及传动系统 (4)四、结构特点及作用 (5)五、转载机的铺设安装 (8)六、转载机的操作及运转 (9)七、转载机的润滑及维护 (9)八、转载机的故障及处理方法 (10)九、主要部件重量及外型尺寸 (11)图例 (12)前言直接使用本设备的工作人员及有关管理人员应认真仔细的阅读本说明书。
本说明书将有助于您熟悉和了解正在选型或使用设备的功能及使用范围。
有助于您做出明智、经济的选择。
本说明书内容包含了有关安全操作，正确经济的使用设备的详细说明及有关建议。
认真仔细的阅读本说明书将有助于预防事故，降低维修成本节省维修时间，提高设备的可靠性，并可延长设备的使用寿命。
为保证设备安全可靠的运行，合理的组织及适当的预防措施，是十分重要的。
本说明书所定的维护周期是最大的，仅为推荐值。
应根据现场的具体情况及工作环境做进一步的调整。
应遵守安全操作规程，特别是在井下预防事故及安全运行的规定。
在安装设备的现场应备有说明书，操作中除遵守安全方面的规定外，还要遵守起重、运输、电工、钳工等方面的有关规定。
应遵守附件生产厂家相应的操作说明，如电动机、真空开关等，只允许使用合格的附件。
随机供应的备件是按正常工作状态提供的，是可以使设备处于长久的良好运行状态，在特殊情况下损坏和提前失效的零部件必须用同样的零部件更换。
由于操作人员训练不足或操作不当均可出现危险，所以只有受过良好训练的、合格的人员才允许操作设备。
在操作设备之前，请认真危险提示是使您引起对危险性的注意，否则将导致严重受伤或死警告提示是使您引起对危险性的警惕，否则将导致受伤或死亡，注意提示是使您引起对危险性的注意，否则将导致人身伤害或设备损坏。
这类危险性通常是不严重的。
但发展下去后果是可怕的，如果不采取合适的预防措施，甚至会发生致命伤害。
730电牵引采煤机使用说明书电气部分型号：MG300/730-WD请将此使用说明书交给最终用户手里太重煤机有限公司前言·本手册适用机型为MG300/730-WD交流电牵引采煤机。
·在使用本产品前，请先仔细阅读此手册并妥为保存以便日后查阅。
本说明书内容已经过认真核对，如有任何印刷错误和内容上的歧义，请及时与我们联系。
产品若有技术更改会编入新版说明书中，不另行通知。
安全须知·参与本产品的安装、调试、使用、维修的工作人员必须是具备相应资格的电工。
·严禁带电开盖检修。
·维修人员不得随意更换或者更改本质安全电路元件和接线方式。
·设备带电时严禁松动隔爆紧固件。
·电缆引入装置的密封圈、金属垫圈、压板等不得残缺，防爆部位紧固栓、接地线必须接牢。
·开机时必须确认煤机周围是否有人。
·严禁在不通冷却水的情况下开机采煤。
·严禁擅自屏蔽保护设置。
·操作人员离开时必须将隔离开关断开。
·采煤机配套变频器闲置不用时，半年应给变频器充电一次，可减小变频器电容的损耗。
·配套漏电闭锁装置的真空接触器，接触器损坏短接或强行给接触器、电机送电时应将接触器上漏电检测线拆除掉，以免高压进入漏检装置。
·采煤机在牵引停止时，尤其是在大倾角工作面上牵引停止时，应先减速后牵停，可减小对液压制动器的磨损，避免机组下滑。
·采煤机停机时，尤其是在大倾角工作面，应先减速牵停，后主停。
目录前言 (I)安全须知 .......................................................................................................................... I II1概述 (1)1.1适用环境 (1)1.2技术参数 (1)1.3产品特点 (2)2系统结构简介 (4)2.1系统结构示意图 (4)2.2控制箱部件介绍 (5)2.3箱体外围电气元件 (7)2.3.1遥控器与端头站 (7)2.3.2瓦斯断电仪与甲烷传感器 (8)2.3.3防爆分线盒 (10)2.3.4照明装置 (10)2.3.5预警装置 (10)3操作说明 (11)3.1主回路启动操作 (11)3.1.1先导试验操作 (11)3.1.2采煤机送电、断电 (11)3.1.3左截割电机、右截割电机的启动、停止操作 (12)3.1.4运输机停止操作 (12)3.2液压调高系统的升降操作 (13)3.3牵引系统操作 (13)3.4显示器的操作 (13)3.4.1显示界面切换说明 (13)3.5.1操作注意事项 (18)3.5.2主要功能 (18)4维护 (19)4.1日常检查 (19)4.2周检查 (19)4.3月检查 (19)5常见故障分析判断 (20)5.1采煤机无法起动 (20)5.2采煤机无法自保 (20)5.3截割电机无法启动 (20)5.4调高系统无法升降 (20)5.5变频装置无法供电 (20)5.6采煤机牵引控制故障 (21)5.7遥控装置故障 (21)5.8显示器故障 (21)附录A 变频装置使用指南 (22)（一）变频装置维修时的安全性能措施 (22)（二）变频装置特性及控制盘说明 (22)（三）变频装置的故障跟踪 (24)1概述MG300/730-WD 型交流电牵引采煤机是为了适应综采工作面自动化开采技术的发展，满足煤矿高产高效需求而开发研制的新一代双滚筒采煤机。
附件一：SZZ764/160转载机用减速器使用说明书(7626ZE)执行标准MT/T148-1997安装、使用前请仔细阅读产品说明书目录安全警示1、概述 (1)2、结构与工作原理 (1)3、技术特性 (2)4、组装 (2)5、安装调试 (3)6、减速器的润滑 (3)7、减速器的冷却 (4)8、减速器故障及处理措施 (4)9、使用操作及注意事项 (4)10、包装、运输、贮存 (5)11、保养 (5)12、附图 (5)安全警示：安装、使用前请仔细阅读本产品说明书。
在使用过程中，对影响安全的任何改装都必须得到本公司的许可，用户不得自行对减速机进行改装和修改，否则，因此而造成的后果责任自负。
注意事项：1. 减速器安装时，输入轴端与联轴器之间必须有3～7mm间隙 ，以免损坏轴承和其它内部零部件。
2. 减速器在开机前必须检查各连接处应牢固、盘车应灵活，按规定注油量注入规定的润滑油。
3. 环境温度低于0℃时，在运转前润滑油应做相应加热。
4. 首次启动减速器，检查输出轴转向应与要求相符。
尽可能让其空载运行2小时，如无异常情况，缓慢加载进行正常运转。
5. 减速器在使用中注意防止满载荷启动，防止急停，防止较长时间的超载荷运行，以免发生断齿、断轴等现象。
6. 严禁减速器在泄漏状态下工作，出现的泄漏物应及时掩埋，清理干净。
7. 发生故障或运行异常时应立即停机，进行维修时应标明禁止启动本机的告示。
8. 停机或储运时，应将冷却水放净，防止冻坏冷却装置。
1. 概述1.1 产品特点SZZ764/160转载机用减速器采用一级圆锥齿轮和两级圆柱齿轮传动的三级减速结构型式。
此减速器与刮板输送机平行布置。
可用于正反方向运转。
具有体积小、重量轻、效率高、承载能力大、使用寿命长等特点。
1.2 主要用途和适用范围SZZ764/160转载机用减速器主要适用于矿用输送机的传动部件，也可用于其它机械传动部件。
1.3 执行标准MT/T148-1997《刮板输送机用减速器》。
1前言----------------------------------------------------1 2安全警示------------------------------------------------2 3概述----------------------------------------------------3 4主要技术特征--------------------------------------------4 5主要组成部分结构及用途----------------------------------5 5.1机头传动部--------------------------------------------5 5.1.1机头部分--------------------------------------------5 5.1.1.1机头架--------------------------------------------5 5.1.1.2伸缩槽--------------------------------------------5 5.1.1.3链轮轴组------------------------------------------5 5.1.1.4拨链器--------------------------------------------6 5.1.2动力部----------------------------------------------6 5.1.2.1联接罩--------------------------------------------6 5.1.2.2减速器--------------------------------------------6 5.1.2.3液力偶合器----------------------------------------8 5.2紧链装置----------------------------------------------10 5.3溜槽--------------------------------------------------11 5.3.1中部槽----------------------------------------------11 5.3.2凸、凹槽--------------------------------------------11 5.4刮板链及接链环----------------------------------------11 5.5机尾--------------------------------------------------12 5.5.1机尾架----------------------------------------------12 5.5.2机尾轴组--------------------------------------------12 5.6挡板--------------------------------------------------12 5.6.1落地段挡板------------------------------------------12 5.6.2输入、输出挡板--------------------------------------125.6.3架桥段挡板及爬坡段挡板------------------------------12 5.7封底板------------------------------------------------12 6转载机的铺设安装----------------------------------------13 7转载机的试运转------------------------------------------14 7.1试运转前应检查----------------------------------------14 7.2试运转时应注意----------------------------------------14 8转载机的运转--------------------------------------------14 9转载机的拉移--------------------------------------------15 10转载机的润滑-------------------------------------------15 11转载机的故障及处理方法---------------------------------16 12工具一览表---------------------------------------------18 13服务承诺-----------------------------------------------19 14附:图1～图22前言共54页第1页1.前言安装、使用产品前，直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。
本说明书将有助于您熟悉和了解正在选型或正在使用设备的功能和应用范围，有助于您做出明智、经济的选择。
本说明书包含了有关设备的安全操作规范及正确详细的使用说明和有关建议，认真仔细地阅读本说明书将有助于预防事故，降低维修成本，节省维修时间，延长设备的使用寿命，从而提高设备的可靠性。
为保证设备安全可靠地运行，合理的制定预防措施，是十分重要的。
本说明书所定的维护周期是最长的，仅为推荐值。
应根据现场的具体情况及工作环境做进一步的调整。
应遵守安全操作规程，特别是在井下预防事故及安全运行的规定。
在安装设备的现场应备有本说明书，操作中除遵守安全方面的规定还要遵守起吊、运输、电工、钳工等方面的有关规定。
应遵守附件生产厂家相应的操作说明，如电动机、真空开关等，只允许使用合格的附件。
随机供应的备件是按正常工作状态提供的，是可以使用设备处于长久的良好运行状态，在特殊情况下损坏和提前失效的零部件必须用同样的零部件更换。
本说明书是以有关国家标准、行业标准为基础编制的，主要标准如下：MT/T106-1996 顺槽用刮板转载机通用技术条件GB/T12718-2001 矿用高强度圆环链MT/T101-2000 刮板输送机用减速器检验规范MT/T103-1995 矿用刮板输送机出厂检验规范转载机的安全操作规程共54页第2页2安全警示a)当输送机运行时，任何人不得横跨输送机，不得翻越输送机，同时也不允许滞留在卸载端、机尾端。
b)除了工作面采出的煤和矸石以外，不允许运载其它物料。
c)输送机运行时，不可倚靠输送机，也不可坐在或站在输送机上。
d)运行过程中不可站在输送机靠工作面一侧。
e)除非输送机检修，否则在拆掉护板的情况下不许开动机器，若要开动，也应在有关人员的严格监视下进行。
当输送机检修时，刮板仍可能通过链轮运载煤和矸石，应格外小心不要站在卸载端和机尾端的链轮对面。
f)设备运行时应和运动部件保持一定的安全距离。
g)当检修设备或输送机运行时，操作人员应注意安全。
h)所有的螺栓和连接件应正确安装，并按规程应拧紧。
i)工作面输送机进行维护保养工作（如更换刮板、链轮、链条等）都应在断开电源的情况下进行。
j)使用阻链装置紧链时，机械、电器的关联部分必须十分协调。
紧链完毕后，切记要松开紧链装置和拆除阻链装置。
k)工作面输送机要谨防链条过度张紧。
如果发生链条过度张紧则在链条上进行任何工作都是危险的。
l)拆卸和更换液压件时，应先释放掉压力。
m)电气设备的金属外壳接线盒要有外接地螺栓，并标志接地符号“〨”，同时必须安全接地。
n)机头、机尾减速器等渗出的油液要及时清理干净。
概述共54页第3页3. 概述本转载机是在长壁式工作面输送机和顺槽伸缩皮带机之间起转载输送煤炭的作用；使用转载机可以避免顺槽皮带机机尾的频繁移动，从而保证工作循环的正常进行。
SZZ630/90刮板转载机，主要用于高产、高效综合机械化工作面顺槽转载输送煤炭，可与工作面刮板输送机，破碎机及皮带机配套使用，使用时将转载机的小车搭接在皮带机的导轨上，并能沿其做整体运动，从而使转载机随工作面输送机的推移步距做整体调整，煤炭由工作面输送机经桥式转载机转载到可伸缩皮带机上运走。
SZZ630/90刮板转载机型号的表示意义：S—输送机Z—转载机Z—中双链630—表示中部槽外宽为630mm。
90—表示总装机功率为90KW。
配套设备：SGZ730/400 刮板输送机PLM1000 轮式破碎机MG200/475 采煤机ZF3800/16/35 支架本机受控配套件：1、电动机YBS-902、减速器9JGT平行布置三级圆锥、圆柱齿轮减速器3、矿用高强度圆环链30*108C4、矿用圆环链用扁平接链环30*108。
注意：在订货合同（或协议）发生变化时，本说明书所示长度、数量以新编制的装箱单为准验收。
主要技术特征共54页第4页4.主要技术特征a)设计长度------------------------------------------- 60mb)出厂长度-------------------------------------------40mc)输送量-------------------------------------------900t/hd)刮板链速----------------------------------------1.45m/se)爬坡角度--------------------------------------------12°f)爬坡高度----------------------------------------1.204米g)电动机型号--------------------------------------------YSB-160功率----------------------------------------------160KW转速------------------------------------------1475r/min电压------------------------------------------660/1140Vh)减速器型式------------------------------圆锥圆柱齿轮三级减速器传动比-----------------------------------------25.238:1冷却方式-------------------------------------------水冷i)刮板链型式---------------------------------------------中双链圆环链规格-------------------------------- 2-30×108mm最小破断负荷-----------------------------------≥1130KN刮板间距------------------------------------------864mm链条间距------------------------------------------130mm j)悬空段中部段----------------------------1500×730×222mm k)落地段中部段----------------------------1500×730×222mm l)紧链装置紧链方式---------------------------------------闸盘紧链链条微调涨紧-----------------------------------伸缩机头主要组成部分结构及用途共54页第5页5.主要组成部分及用途：SZZ730/160刮板转载机主要由机头传动部、溜槽、刮板链、落地段挡板、悬空段挡板、输入输出挡板、机尾等组成（见图1）。
