串并联电压规律题

串并联电路中的电压规律同步练习题一．选择题共13小题1．在图1所示的电路中;当开关S闭合时;电压表V1的示数为3V;V2的示数为6V;则电源电压为 C A．3VB．6VC．9VD．12V图1图2图3图42．如图2所示的电路中;断开开关;电压表的示数为6V;闭合开关;电压表的示数为3.4V;则此时L2两端的电压为 CA．6VB．3.4VC．2.6VD．9.4V3．如图3所示;电源电压为6V;闭合开关后;电压表的示数为4V;下列描述不正确的是 BA．L1两端电压为2VB．L1两端电压为4VC．L 2两端电压为4VD．L1和L2两端电压之和6V4．如图4甲所示;当闭合开关后;两个电压表指针偏转均如图乙所示;则灯泡L1和灯泡L2两端电压分别为AA．1.5V 6VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V5．如下图1所示电路;开关闭合时两个小灯泡正常发光;两个电压表指针均指在如图2所示位置;L1、L2两灯的电压分别为 BA．1.5V;7.5VB．1.5V;6VC．1.5V;1.5VD．6V;1.5V6．如下图2所示电路;电源电压保持不变为12V;电压表的读数为4V;则灯L1、L2两端的电压为 B A．4V 8 VB．8 V 4 VC．12 V 4 VD．4V 12V图1图2图37．如上图3所示;A、B间为一串联电器的一部分;R1=R2;V1、V2示数分别为90V、50V;则AB间的电压为 DA．111VB．140VC．130VD．无法确定8．关于如图1的电路;下面的说法正确的是 BA．开关闭合后;V2的示数大于V1的示数B．开关闭合后;V1的示数等于电源电压C．开关闭合后;V2的示数等于V1的示数D．开关闭合后;V1的示数减V2的示数等于L2两端电压图1图2图图49．如图2甲所示电路中;当闭合开关后;两个电压表的指针均为如图乙所示．则下列说法中正确的是DA．电源电压为4.8VB．L1两端的电压3.6VC．L2两端的电压1.2VD．L1和L2的总电压为6V10．如图3所示的电路中;电压表示数分别为U1、U2;关于电压表示数关系说法正确的是 CA．U1=U2B．U1＞U2C．U1＜U2D．无法判断11．如图4所示的电路中;电压表V1的示数为9V;电压表V2的示数为3V;那么R1的电压为 B A．3VB．6VC．9VD．12V12．教室内有六盏灯;两盏灯最亮;两盏灯最暗;则这六盏灯两端的电压关系为 CA．两盏最亮的灯电压最大B．两盏最暗的灯电压最大C．六盏灯电压一样大D．无法判定13．下列叙述中;不符合并联电路特征的是 DA．各支路两端电压都相等B．电流有两条或多条通路C．各用电器能独立工作;互不影响D．各处电流相等二．填空题共15小题14．如图1所示;电源电压是6V;的示数是4V;则L1的电压是2V;L2的电压是4V．15．某半导体收音机用干电池作电源;且电压为6V．由此可以肯定;这个收音机的电源是由4节干电池串联而成的．17．圣诞树上常用小彩灯装饰;现将5个小彩灯串联使用;每个灯泡只有在3V的电压下才能正常发光;要使每个灯泡都正常发光;电路两端所加的总电压应为15V．如果电路的电压由干电池提供;要达到这个电压值;需要10节干电池串联．18．如图3所示;电源电压恒定;当开关S1闭合、S2断开时;电压表的示数为2V；S1断开S2闭合时;电压表的示数为6V;则灯L1两端的电压为2V;灯L2两端的电压为4 V．19．如图4所示;开关S接到a时;电压表示数为9V；开关接到b时;电压表示数为4V．由此可知;电源电压U=9V;灯L2两端电压为U2=4V;灯L1两端电压U1=5V．20．如图1所示;电源电压为18V;V1示数为8V;V2示数为15V;则灯泡L2两端电压是5V．图1图2图321．在图2甲的电路中;当闭合开关S后;电路正常工作．两只电压表指针位置均为图乙所示;则电阻R1、R2两端电压分别是6.4V、1.6V．22．如图3所示;电源电压是6V且不变;开关S闭合后电压表示数为2V;则灯L1两端的电压为4V;断开开关后;电压表的示数为6V．23．在如下图1的电路中;如果将开关S1、S2都闭合时;则电压表示数为4.5V；如果将开关S1闭合、开关S2断开时;电压表示数为3V；则当S1和S2均断开时;灯泡L2两端的电压是1.5V．24．如图2甲电路中;电源由四节新干电池串联组成;当开关S闭合时;电压表示数如图乙所示;此时灯L1两端电压为3.4V;灯L2两端电压为2.6V．图1图2图325．如图3所示;电源电压6V;电压表V1示数为4V;电压表V2示数为4.5V;则L1两端电压为1.5V;L2两端电压为2.5V;L3两端电压为2V．26．有一种小彩灯正常工作时的电压为6V;要将这些小彩灯接在家庭电路中;至少得37只这样的小彩灯串联．27．小明同学将灯L1和灯L2串联在电源电压为6V的电源两端;如图所示;小明多次改变灯的规格重复实验;用电压表测灯两端的电压;记录电压表V1的读数为U1;记录电压表V2的读数为U2;得到如下表所示的实验数据;请根据表中数据;归纳出U2和U1的关系式是U2=6V-U1．28．将灯泡L1和L2串联接在一个电源上;加在它们两端的电压之比为3：1；若把它们并联后接到同一个电源上;加在它们两端的电压之比为1：1．三．实验探究题共9小题29．小强同学对串联电路电压规律进行了探究．猜想与假设串联电路总电压等于各用电器两端的电压之和．设计与进行实验1按图所示的电路图连接电路；2闭合开关;用电压表测出L1两端的电压；3在测L2两端的电压时;小明为了节省时间;采用以下方法：电压表所接的B接点不动;只断开A接点;并改接到C接点上;测出L2两端的电压；4测出AC间的电压;得出结论．交流与评估1在拆接电路时;开关必须断开．2闭合开关;发现电压表示数为零;则小灯泡的故障可能L1短路或L2断路．3小强用上面的方法能否测出L2两端的电压不能选填“能”与“不能”；理由是电压表正负接线柱接反了．4方法改进后;小强测出AB、BC、AC间的电压记录在下面表格中;分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和．小强得出的实验结论不合理选填“合理”或“不合理”．你认为小强在设计方案上存在的明显不足是只测量了一次;结论具有偶然性;你的改进方法是改用不同规格的灯泡再测几次．30．为探究并联电路中电压的规律;实验室提供的器材有：干电池组电压为3V、电压表、多个小灯泡、开关、导线若干．1用笔画线代替导线;在图甲中把电路连接完整;要求电压表测量灯L1两端的电压．2电路连接正确后进行实验;某小组分别测出灯L1、L2两端的电压和并联电路的总电压;电压表示数相同;如图乙所示;其值为2.6V．根据这组数据;该小组得出并联电路中电压的规律你认为实验的疏漏之处是没有更换灯泡组成不同的并联电路;多次实验．3小华发现;实验中电压表示数明显小于电源电压;他认为产生这一现象的原因是导线有电阻;为了验证猜想是否正确;闭合开关后;小华又测出了电池组两端的电压为2.65V;由此可以判断;导线有电阻不是选填“是”或“不是”电压表示数明显小于电源电压的主要原因．理由是闭合电路后;电池组两端的电压和并联电路的总电压相差很小．31．在做“探究串联电路中的电压规律”的实验时;有多个灯泡可供选择;小明把两只灯泡L1、L2串联起来接到电源上;如图所示：1当分别把电压表连在图中AB两点、BC两点及AC两点时;闭合开关后测得的数据是：U AB=0;U BC=12V;U AC=12V;则故障可能是灯L2断路、或灯L1短路、或L1短路同时L2断路．2故障排除后;实验正常进行;通过测量得到了两组实验数据如下表：分析两组实验数据;可得出：串联电路两端的总电压等于各部分电路两端的电压之和．3本实验设计你认为有什么不合理或可以改进的地方吗有若有;请加以说明实验次数太少;不具有普遍性．32．如图1所示是“探究串联电路中电压的关系”的实验电路图．1请用笔画线代替导线;根据电路图2连接实验电路电压表测量L1两端电压．2小明用电压表测量L1两端电压时;直接选用0-3V的量程;小雨说这样不行;规范的操作方法应该是先用0～15V量程试触;若读数小于3V;再改用0～3V量程．3在测量L1两端电压时;两灯突然熄灭;电压表示数为电源电压;出现此故障的原因可能是L1断路．4测出L1两端的电压后；再测L2两端的电压时;小雨同学为了节省实验时间;采用以下方法：电压表所接的B接点不动;只断开A接点;并改接到C接点上．瑞瑞同学用上面的方法能否测出L2两端的电压不能为什么电压表正负接线柱接反．33．探究串联电路中的电压规律时;1为了使探究得出的结论具有普遍意义;L1、L2应该选择不相同选填“相同”或“不同”的小灯泡．2小明根据图甲连接好电路;闭合开关;电压表示数如图乙所示;为了使实验结果更准确;接下来他应该换用更小的量程．3闭合开关;发现电压表示数为零;则小灯泡的故障可能是L1短路或L2断路．4测出L1两端的电压后;小明断开开关;准备拆下电压表;改接在B、C之间．小聪认为小明的操作太麻烦;只需将与A点相连的导线改接到C点即可．小聪的办法是否正确答：错误;原因是正负接线柱反接了．5若按图甲连接电路时;不小心将电压表串联在电路中;闭合开关后;看到的现象是：原来能发光的两灯都不发光;电压表有选填“有”或“无”示数．34．如图所示;小明在“探究串联电路电压特点”的实验中：1请在方框内画出与图甲对应的电路图;并在电路图中标上L l、L2．2在连接电路的过程中;开关必须断开;在串联电路中;开关可以控制所有用电器;开关位置的改变不影响选填“影响”或“不影响”它对用电器的控制；3某次测量时;电压表的示数如图乙所示;则此时灯L1两端的电压为1.9V；4闭合开关后;小明发现L1、L2均不发光;电压表有示数且大小接近3V;则电路中出现的故障可能是L1发生了断路选填“短路”或“断路”；5排除故障后;小明在测量了灯L1两端的电压后;断开开关;然后将AE导线的A端松开;接到D接线柱上;测量灯L2两端的电压;小明的做法是错误选填“正确”或“错误”的;原因是电压表的正负接线柱接反了；6小明更换了不同规格的小灯泡并多次实验;将得到的数据记录在了如上表中;分析实验数据;你可以得到串联电路中的电压规律是：串联电路两端的总电压等于各串联电阻两端的电压之和；7小明进行多次实验的主要目的是①填序号①寻找普遍规律②减小实验误差35．小明和小亮探究“并联电路电压的关系”;小明先按图甲所示电路图连成图乙的实物图电压表尚未连接1小亮一眼就看出了小明连接的错误;并指出如果直接闭合开关将出现短路选填“开路”或“短路”;现象;小灯泡L1、L2都不会亮;还可能造成变阻器或电源损坏．2小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端;就使电路连接正确了．他的做法可能是将导线①的一端从接线柱C改接到D指出一种即可．3接下来;他们按图丙所示电路图连接了三个电压表．实验过程中;通过调节滑动变阻器使电压表V1的示数如图丁所示;则电压表V的示数是2.5V．4他们在电路中串联滑动变阻器的作用是改变灯泡两端的电压;闭合开关前;变阻器的滑片P应置于左填“左”或“右”端．36．某实验小组用如图所示的电路来探究串联电路中电压的关系;其实验过程如下：用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和L1 L2两端的总电压U AC将第一次测出的电压填入下表：为了防止个别偶然因素的影响;他们采用了以下两种方法之一来重复实验;完成了第二次和第三次测量．方法一：改变电源电压电池个数方法二：更换其中一个灯泡规格不同请你根据他们的实验过程和有关数据回答下列问题．①在拆接电路时;开关必须是断开的．经检查电路连接无误后;再闭合开关；②如表设计的表格中存在的不足之处是表格设计中没有电压单位；③表格补充完整后;通过对上面数据的分析可知：后面两次实验是采用方法二来进行的;实验的结论是：串联电路总电压等于各用电器两端电压之和．37．如图所示;是小明“探究串联电路中电压关系”的实验电路图．1实验步骤在连接电路时;开关必须断开；A .按照电路图连接好实物;闭合开关前;将滑动变阻器的滑片P置于最右端；B .滑片P移到适当位置;用电压表测出定值电阻R0两端的电压U1；C.保持滑片P不动;用电压表测出灯泡L两端的电压U2；D .保持滑片P不动;用电压表测出A、C两点之间的电压U；E .移动滑片P的位置;重复步骤B、C、D两次．2讨论交流在测灯L两端的电压时;小聪同学为了节省实验时间;采用以下方法：电压表所接的B接点不动;只断开A接点;并改接到C接点上；测出灯L两端间的电压．问：小聪同学用上面的方法能否测出的电压不能为什么电压表正负接线柱接反小明通过实验数据分析;得到结论：串联电路中总电压等于各个电阻两端的电压之和．小明按图连好电路;闭合开关S;可无论怎样移动滑片P;灯泡都不亮;但电压表有示数;经检查;除了灯L和定值电阻R0外;其余都没问题;则电路存在的故障可能是灯泡L短路或电阻R0开路；为进一步确定故障;小明认为用电压表就可以检测;办法是：电压表接在滑动变阻器R两端;并观察电压表有无示数．四．计算题共2小题38．在如图所示的电路中;电源的电压是14V;当开关S闭合时;电压表V1的示数时10V;电压表V2的示数是6V;则三只灯泡L1、L2、L3两端的电压分别是多少答案：L1、L2、L3串联;V1测L1和L2两端的电压之和;V2测L2和L3两端的电压之和;因此U1+U2=10V;U2+U3=6V;U1+U2+U3=14V;解得U1=8V;U2=2V;U3=4V..39．如图甲所示电路;V1、V2是两只相同的电压表;当闭合开关后;灯泡L1、L2都发光;这是两只电压表的指针偏转角度相同;均为图乙所示．问：s1求L1和L2两端的电压；2若将L1和L2改接成如图丙所示的电路;电源电压不变;闭合开关后L1和L2都发光;此时电流表A1的示数为1.5A;电流表A2的示数为2.4A;求此时通过L2的电流和L2两端的电压．答案：1甲图L1与L2串联;V2测电源电压;读数为9.5V；V1测L2两端电压读数为1.9V;则L两端电压为7.6V；2乙图L1与L2并联;A2测干路电流;读数为2.4A；A1测L1电流;读数为1.5V;则L2电流为0.9A；因为并联;所以U2=U=9.5V.五．解答题共1小题40．LED灯有几个特点;大功率;高效率;高亮度;无闪烁;冷光源;长寿命;强抗振的特点;因此Led灯用途得以广泛性;如图所示的LED灯珠;每粒灯珠额定电压U=12V;若要让这样的灯珠在220V的市电压下正常发光;该如何设计：串联电路选填“串联”、“并联”；这样的LED灯珠至少要19 粒接入电路．。

串并联电流、电压规律知识回顾：电流：电流：串联电路并联电路电压：电压:例题分析：例1、如图所示，通过灯L1、L2、L3的电流分别为0.1A，0.2A，0.3A，则电流表A1的示数为_____A，A2的示数为______A。

例2、在图1中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是A；乙图中通过C点的电流是A。

例3、小雷按图10甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图10乙所示，则L1两端的电压为 V，L2两端的电压为 V。

一、选择题1、如图所示的电路中，要想测出L2两端的电压，连接正确的是 ( )2、如图所示的电路中，电池组电压为4.5V ，闭合开关后，电压表的示数是1.5V ，则灯Ll 两端的电 压是 ( )A ．6VB ．4.5VC ．3VD ．1.5V3、教室的照明电路上有2盏照明白炽灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则二盏灯两端的电压关系为 （ ）A.L1最大B.L2最大C.一样大D.无法确定4、如图所示，在图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R1和R2两端的电压分别为 （ ） A.4.8V ，1.2V B.6V ，1.2V C.1.2V ，6V D.1.2V ，4.8V5、在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转 均如图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ） A 、5.6V 1.4V B 、7V 1.4V C 、1.4V 7V D 、1.4V 5.6V6、如图6所示，电源电压为36V ，L1和L2为两只相同的灯泡，关于电压表的示数下列判断正确的是（ ） A.S 断开，表示数为36V B.S 闭合，表示数为36VC.S 断开，表示数为零D.S 闭合，表示数为零 7、如图7L 1亮，灯L 2 ） A ．灯L 2．灯L 1两端的电压大于灯L 2两端的电压 C ．灯L 1的电阻小于灯L 2的电阻 D ．通过灯L 1的电流与灯L 2的电流不同8、下列符号代表的电路元件主要将电能转化成机械能的是 （ ）9、图4所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A．通过灯L1的电流为0.5 A B．通过灯L1的电流为0.3AC．通过灯L2的电流为0.7 A D．通过灯L2的电流为0.3 A10、在探究电路的电流规律实验时用了图中的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.15A、A3为0.45A．测量时的电路图应是（）二、填空题11、如下图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V１和V2的示数分别如图乙所示。

串并联电路的电压规律1、图1所示电路，L1的电阻比L2的大.开关闭合，灯均发光，则( )A.V示数等于V1示数B.V1示数大于V2示数C.A示数大于A1示数D.A2示数大于A1示数2、如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为1V，则下列说法正确的是：A．电压表的示数为1V B．电压表的示数为5VC．电压表的示数为6V D．电压表的示数为7V3、如图所示的电路中，断开开关，电压表的示数为6V，闭合开关，电压表的示数为3.4V，则此时L2两端的电压为（）A. 6VB. 3.4VC. 2.6VD. 9.4V4、如图所示，电源电压不变，当开关S1断开，S2接通时，电压表示数为4.5V，当开关S1接通，S2断开时，电压表示数为3V，则灯L1、L2两端电压分别为（）A．3V 和5V B．1.5V和 4.5V C．3V和1.5V D． 1.5V和 3V5、如图甲所示电路中、，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A、4．8 V 、1．2VB、6V 、1．2 VC、1．2 V 、6VD、1．2V 、4．8 V6、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A． V1示数为6V B． V1示数大于6V C．V示数小于6V D．V示数大于6V7、如图所示，闭合开关后，两个电压表的指针偏转角度相同，经检查，电路一切正常，则R1与R2两端的电压之比为（）A.1:4B.4:1C.1:5D.5:18、如图所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别是A．4.8v，1.2v B．6v，1.2vC．1.2v,6v D．1.2v，4.8v9、在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2 的示数应为（）A.1.5VB.3.8VC.2.3VD.6.1V10、如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、 L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是A. 3VB. 6VC. 4.5VD. 9V11、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为:A.2V和3V;B.3V和2V;C.2V和8V;D.2V和5V.12、如图所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是:A. L1灯丝断路;B.L2灯丝断路;C.电池耗尽无电压;D.L2灯丝短路.13、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为:A．4.8V， 1.2V ; B．6V， 1.2V ;C．1.2V，6V ; D．1.2V， 4.8V.14、如图4－2－10所示，在探究串联电路中电压的规律时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab＝3 V，Ubc＝3 V，Uac＝6 V，在表格中记录数据后，下一步应该做的是( )A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值图4－2－1015、在图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲、乙所示，则该电路中的电流为( )A．1 A B．0.4 AC．0.2 A D．0.6 A16、某实验小组连接了如图4所示的串联电路，电源电压为3V恒定不变。

1某同学在用两个量程的电压表 (0～ 3V 和 0～ 15V) 测由两节干电池串通组成的电池组的电压时，记录的是10V ，他出现错误的原因是__________________________ ，实质电压是 ______________2、如图6-10 当开关闭合后，两灯都发光，此时V1 、 V2 表的读数分别是4V 和，那么电源电压为 __ _V ，灯 L1 两端的电压为 ________V ，灯 L2 两端的电压为 _______V 。

3、图 6-11 所示的电路，电源电压为9V ，当开关闭合时，灯L1 两端的电压也为9V ，那么产生故障的原因可能是 ______或 _____。

6-106-116-124、图 6-12 所示电路中，当开关闭合后，为了使两只灯都能发光，在〇内填上电流表或电压表的符号。

5、将 20 只相同的小灯泡串通接在220 V 的电路中，每只小灯泡两端的电压为______V ，假设将 20 只相同的小灯泡并联接在 110 V 的电路中，每只小灯泡两端的电压为______V 。

6、在右图所示的电路中，电流表A1与 A2的示数分别是和。

那么经过灯L1的电流是 _______A ，经过灯 L 2的电流是 ________A 。

7、在右图甲所示的电路中，闭合开关S 后，两个电流表的指针指在右图乙所示的同一地址。

那么经过电灯L1中的电流I 1＝ ______A ，经过电灯 L 2中的电流 I2＝_______A 。

9、以以下图电路中，两盏灯的连结方式是______联。

假设两盏灯完好相同，电源电压为9V ，闭合开关后，电压表的示数为 ________V10、以以下图，电源电压为12 V 保持不变，当开关 S 闭合后， L1 两端电压为 4 V，那么各电表的示数： V1为 _______V ，V2 为 _______V ， L2 两端电压为 ________V ．11、以以下图，电压表V1 、 V2 、V3 分别测量的是 ______、 _____和______ 两端电压，若是V1 、 V3 示数分别为 6 V 和 10 V ，那么 V2 示数为 _______V ．L 1L1L2V V 2V1L 2S第9题图第 10题图1112、在图 6— 27 所示电路中，两盏灯的连结方式是_____联．假设两盏灯完好相同，电源电压为9V ，闭合开关后，电压表的示数为 _______V ．二、选择题1、某同学利用图示电路研究并联电路电流的规律。

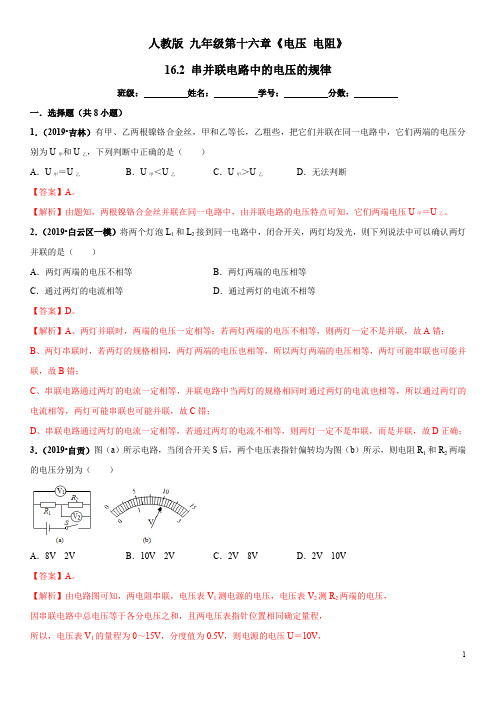

人教版九年级第十六章《电压电阻》16.2 串并联电路中的电压的规律班级：姓名：学号：分数：一．选择题（共8小题）1．（2019•吉林）有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（）A．U甲＝U乙B．U甲＜U乙C．U甲＞U乙D．无法判断【答案】A。

【解析】由题知，两根镍铬合金丝并联在同一电路中，由并联电路的电压特点可知，它们两端电压U甲＝U乙。

2．（2019•白云区一模）将两个灯泡L1和L2接到同一电路中，闭合开关，两灯均发光，则下列说法中可以确认两灯并联的是（）A．两灯两端的电压不相等B．两灯两端的电压相等C．通过两灯的电流相等D．通过两灯的电流不相等【答案】D。

【解析】A、两灯并联时，两端的电压一定相等；若两灯两端的电压不相等，则两灯一定不是并联，故A错；B、两灯串联时，若两灯的规格相同，两灯两端的电压也相等，所以两灯两端的电压相等，两灯可能串联也可能并联，故B错；C、串联电路通过两灯的电流一定相等，并联电路中当两灯的规格相同时通过两灯的电流也相等，所以通过两灯的电流相等，两灯可能串联也可能并联，故C错；D、串联电路通过两灯的电流一定相等，若通过两灯的电流不相等，则两灯一定不是串联，而是并联，故D正确；3．（2019•自贡）图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V【答案】A。

【解析】由电路图可知，两电阻串联，电压表V1测电源的电压，电压表V2测R2两端的电压，因串联电路中总电压等于各分电压之和，且两电压表指针位置相同确定量程，所以，电压表V1的量程为0～15V，分度值为0.5V，则电源的电压U＝10V，电压表V2的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝2V，故CD错误则R1两端的电压：U1＝U﹣U2＝10V﹣2V＝8V，A正确，B错误。

16.2 串、并联电路中电压的规律第一阶——基础过关练1．如图所示的电路中，电阻阻值R 1＜R 2．闭合开关S 后，电阻R 1、R 2两端的电压分别为U 1、U 2，通过两个电阻的电流分别为I 1、I 2．下列判断中正确的是（ ）A ．I 1=I 2B ．I 1＞I 2C ．U 1=U 2D ．U 1＞U 2【答案】A【解析】【详解】 如图电路，闭合开关S 后，电阻R 1、R 2串联在电路中．根据串联电路电流处处相等的特点可知，通过两电阻的电流相等，故A 正确，B 错误； 根据串联电路的分压特点，即：111222U IR R U IR R ==，可见串联电路中电压与电阻成正比，因为R 1＜R 2，所以 U 1<U 2，故CD 错误；故选A ．点睛：考查了串联电路的电流、电压特点，牢记串联电路的分压规律，即电压与电阻成正比，电阻越大，分得电压越多，是电路的基本特点，要能熟练应用．2．如图所示，当电压表的示数为2.5V 时，灯L 2两端的电压（ ）A ．有可能大于2.5VB ．有可能小于2.5VC ．一定等于2.5VD ．无法判断课后培优练【答案】C【解析】【详解】由电路图可知，两灯泡并联，电压表测电源（L1）两端的电压，电流表测通过L1的电流。

因并联电路中各支路两端的电压相等，由电压表的示数2.5V可知，灯L2两端的电压一定为2.5V。

故ABD不符合题意，C 符合题意。

故选C。

3．在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（）A．4.8V 1.2V B．6V 1.2V C．1.2V6V D．1.2V 4.8V【答案】A【解析】由电路图知，两个电阻串联在电路中，电压表V1测电源电压，V2测电阻R2两端的电压，而两电压表指针偏转相同，据串联电路的电压特点知，V1所选的量程为0~15V，对应的分度值为0.5V，示数为6V，V2所选的量程为0~3V，对应的分度值为0.1V，示数为1.2V，则R1两端的电压U1=U-U2=6V-1.2V=4.8V故A符合题意，BCD不符合题意。

第二节串并联电路电压的规律同步练习1．在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（）（1）熟悉电压表的量程和正确读数方法（2）正确读出所测量的电压表的数据，并记录下来（3）根据记录的数据，分析总结串联电路的电压规律（4）根据电路图连接正确的电路A．（1）（2）（3）（4）B．（4）（3）（2）（1）C．（1）（4）（2）（3）D．（4）（1）（3）（2）2．下列关于串并联电路规律的说法中正确的是（）A．各用电器两端电压相等的电路就是并联电路B．并联电路总电流等于各支路电流之和C．并联电路某一用电器断路不会影响其它用电器的正常工作D．通过各用电器电流大小相等的电路就是串联电路3．如图电路中R1＞R2，电压表V的示数为6V，电压表V1的示数（）第3题图第4题图A．大于3V B．等于6V C．等于3 V D．小于3V★4．如图，开关闭合后关于电压表V1、V2的说法正确的是（）A．V2的示数小于V1B．V1的示数小于V2C．V2的示数等于V1D．无法判断5．如图所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出AB、BC、AC两端的电压分别为U AB=1.5V，U BC=1.5V，U AC=3V，在表格中记录数据后，接着的实验步骤是（）第5题图第6题图A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值6．在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（）A ．1.5VB ．3.8VC ．2.3VD ．6.1V7．在下图所示的电路中，S 闭合时，电压表的读示数为4.5V ，若断开时，电压表的示数为3V ，则这时灯泡1L 、2L 两端的电压分别为（ ）第7题图 第8题图A ． 4.5V 、3VB ． 3V 、4.5VC ． 3V 、1.5VD ． 3V 、7.5V★8．如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述不正确的是 （ ）A ．L 1 两端电压为2VB ．L 1两端电压为4VC ．L 2 两端电压为4VD ．L 1 和 L 2 两端电压之和6V★9．图（a ）所示电路，当闭合开关S 后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）第9题图 第10题图A ．8V 2VB ．10V 2VC ．2V 8VD ．2V 10V ★★10．如图所示，开关闭合后，L1、L2均正常发光，下面说法错误的是（ ）A ．电压表V 2测电源电压B ．电压表V 1测灯L 2两端电压C ．电流表测干路电流D ．V 1的示数小于V 2的示数11．一个遥控汽车，工作时电压为6V ，可用 节串联起来干电池作为电源。

专题练习题知识点回忆：1、串联电池组两端的电压等于每节电池两端电压之。

公式：U＝2、几节干电池并联组成的电池组总电压等于。

公式：U＝=3、串联电路的电压规律：串联电路两端的总电压等于各局部电路两端电压之。

公式：U＝4、并联电路的电压规律：并联电路各支路两端的电压。

公式：U＝=专题练习：一、填空题1、市面上有一种节日彩灯工作时的电压要控制在24 V,如果要用干电池作电源,至少要节干电池串联;如果接在220 V的家庭电路中,至少需要串联只这种灯泡.2. 如右图甲所示,是用电压表测量电压的实验电路图,电压表所用量程不明,闭合开关后,电压表V1、V2的指针位置分别如图乙、丙所示。

那么电压表V1、V2的读数分别为、,L2两端的电压为。

3. 如下图,电源为四节新的干电池串联而成,电压表V1的读数为3.6 V,那么电压表V的读数是V,V2的读数是V。

4. 如右图所示,闭合开关S,发现电灯L1、L2均不亮,电流表无示数,说明电路存在故障,用电压表进展检测,发现a、b 间电压为0,b、c和a、c间电压均为3 V,那么电路的故障是.5. 如右图所示,电源电压是3 V且不变,S闭合后电压表示数为V,那么灯L2两端的电压为V;假设断开开关,电压表示数(填“变大〞、“变小〞或“不变〞).6. 如右图所示电路中,电流表A1的示数是 A,A2 A,电压表V的示数是6 V,那么L1两端电压为,L1中的电流为,L2两端电压为,L2中的电流为。

7. 甲和乙两灯的额定电压均为6 V，右图是甲、乙两灯的电流随其两端电压变化的曲线。

现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路平安，电路的工作电流应为________A，电源电压最大为________V。

8.某同学连接的电路如右图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为V,那么L1两端的电压为,L2两端的电压为。

9.如右图甲所示,当开关S由接B点转到接点A时,电压表示数变化如图乙所示,那么灯泡L2两端的电压是V,电源电压是V。

初三物理探究串并联电路电压的规律试题答案及解析1.如图所示，电压表测量的是_________的电压，如果电源电压为6V，电压表的示数为2.5V，则L1两端的电压为_________V，L2两端的电压为_________V．【答案】L12.5V3.5V【解析】电压表测量的是L1两端电压，所以U1=2.5V，根据串联电路电压特点可知：U2=U-U1=6V-2.5V=3.5V.【考点】串联电路电压特点2.某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。

为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是联的。

手电筒正常工作时通过三粒灯珠的电流（相等/不相等），手电筒电池的电压为。

【答案】串相等 3U【解析】当从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，说明它们相互影响，因此它们是串联连接；由于串联电路中电流处处相等，因此手电筒正常工作时通过三粒灯珠的电流相等；因为每粒灯珠都正常发光且电压都为U，根据串联电路两端的电压等于串联的各用电器两端的电压之和可知，此电源电压为3U。

【考点】串、并联电路的识别和特点3.物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：（1）提出问题：并联电路中，各电灯两端的电压有什么关系？（2）你的是：；理由是： .（3）设计实验:图为两个灯泡并联的电路图,用电压表分别测量两个灯泡L1、L2以及电源两端的电压.请在图上添加测电压的电压表.据电路图，所需的实验器材有： .（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）（6）实验结论：两个灯泡L1、L2的电压和电源电压相等.（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结论具有普遍性，你将建议小明怎样做？（8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L1的电压为 V，灯L2的电压为 V.【答案】（2）并联电路中各电灯两端的电压相等；各个电灯并联在相同的两点间；（3）电路图如下图；电源、开关各一个、导线若干、电灯两个、电压表三个；（5）用电压表分别测量出电灯两端的电压U1和U2，并进行比较，若两者相等，即可得出猜想是正确的；（7）采用不同规格的小灯泡，重做上述实验．（8）3；3。

第二节串并联电路中电压的规律一、基础知识1、串联电路电压规律在串联电路中，电源电压等于各用电器两端电压_________（公式____________）2、并联电路电压规律在并联电路中，电源电压和各支路两端电压________（公式____________）二、典型例题例1.如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V解析：（1）由电路图可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压．（2）因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数；则电压表V1的量程是0～15V，分度值为0.5V，示数UV1=6V；电压表V2的量程是0～3V，分度值为0.1V，示数UV2=1.2V．（3）电压表V2测L1两端的电压，所以L1两端的电压U1=UV2=1.2V；由于L1、L2串联，电压表V1测电源电压，由串联电路的特点可知：L2两端的电压U2=UV1-UV2=6V-1.2V=4.8V．答案：D．例2、小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示．下列说法正确的是（）A．换气扇和照明灯不能同时工作B．换气扇和照明灯的电功率一定相等C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等解析：AB、两电器并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故A错误；B、题目没有注明两电器功率相同同，故B错误；C、由于两电器功率不一定相同，则电流不一定相同；故C错误；D、由并联电路的特点可知工作时两端的电压一定相等，故D正确．答案：D．三、课后作业1、已知一节新的干电池的电压是1.5V，某型号手电筒需要两节干电池串联供电，则该手电筒的工作电压是（）A．0.3V B．2V C．3V D．4V2、在如图所示的电路图中，闭合开关S后，电压表的示数最大的是（）A．V1 B．V2 C．V3 D．无法确定3、如图所示的电路图中，闭合开关S后，电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A．开关S断开时，电压表的示数为0V B．开关S断开时，电压表的示数为4V C．开关S闭合时，电压表的示数为8V D．开关S闭合时，电压表的示数为4V 4、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A．V1 示数为 6V B．V1示数大于 6VC．V2示数小于 6V D．V2示数大于 6V5、下列说法正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好6、用电压表分别测得每个灯泡两端电压相等，则（）A．两灯一定是并联 B．两灯一定是串联C．两灯可能是并联也可能是串联 D．无法判断7、在“探究串联电路的电压规律”时，小明同学用电压表测出AB、BC、AC两端的电压分别为U AB=1.5V，U BC=2.5V，U AC=4V．在表格中记录数据后，下一步应该做的是（）A．对换L1和L2的位置，再测一组电压值 B．换用不同规格的灯泡，再测几组电压值C．整理器材，分析此组数据得出实验结论 D．改变电源电压，再测几组电压值8、在探究串联电路电压特点时，某同学连接的电路如图所示．对于实验过程中出现的现象及分析，下列判断正确的是（）A．开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了B．如果只有灯泡L1断路，则开关闭合后电压表示数一定为零C．如果只有灯泡L2断路，则开关闭合后电压表示数一定为零D．开关闭合后，如果电压表示数为零，灯泡L2一定不发光9、如图所示，灯L1和L2是________联的，电压表测的是两端的电压；若电源电压是8V，电压表示数是3V，则灯L1两端的电压是________V，L2两端的电压是________V．10、某用电器工作电压为6V，它需要____ 节干电池串联使用；我国家庭电路的电压为________V．11、如图所示，开关闭合时，电压表V的读数是3V，电压表V1的读数是2V，则L1两端的电压是________V，L2两端的电压是________V，电源电压是________v．12、如图所示，已知I=1.2A，I2=0.9A，电源电压为36V，I1=_______A，L1两端电压为_______V．13、小欣同学在做“探究串联电路中电压的规律”实验时，连接了如图所示的电路，闭合开关后，发现两灯均不亮，经检查，电路连接正确．小欣同学用电压表检查该电路的故障，测第9题量结果如表格所示．若电路中仅有一处发生故障，根据表中数据可知，发生故障的电路元件为_______（选填“L1”、“L2”或“S”），该故障为_______（选填“短路”或“断路”）．粗心的小欣同学忘了记录当电压表接在AC两点时的数据，你认为电压表接AC两点时的测量结果为_______V．14、小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图（电压表尚未连接）（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现_______（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成_______损坏．（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了．请在需要改动的导线上打×并改正．（指出一种即可）（3）接下来，他们按图丙所示电路图连接了三个电压表．实验过程中，电压表V2的示数如图丁所示，则电压表V的示数是_______V．14、如图所示电路，当S闭合时，电压表V1示数为7.5V，电压表V2的示数为9V，若电源电压为12V，则L1，L2两端电压分别为______V和______V．（）A．3，4.5 B．3，5 C．3，4 D．4，4.515、如图所示，开关闭合后，L1灯比L2灯亮，电流表A1示数为0.3A，下列说法正确的是（）A．L1灯电压大于L2电压 B．L1灯电压小于L2电压C．电流表A2示数大于0.3A D．电流表A2示数小于0.3A。
