串、并联电路中电压规律(习题及答案)

初中九年级物理串、并联电路中电压的规律练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________1. 如图所示，电源电压为6伏，电压表示数为2.5伏，则（）A.L1两端电压为2.5伏B.L1两端电压为3.5伏C.L2两端电压为3.5伏D.L2两端电压为6伏2. 如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A.7.5V1.5VB.6V1.5VC.1.5V7.5VD.1.5V6V3. 学校所有班级的日光灯都工作时，下列说法错误的是（）A.总电阻最小B.总功率最大C.总电流最大D.总电压最大4. 如图所示，电压表的示数为3V，则L1、L2两端的电压分别为（）A.6V和6VB.3V和6VC.3V和3VD.1.5V和1.5V5. 两只电阻分别标有“20V2A”和“5V1A”字样，若将它们并联接入电路，则该电路电源电压最大应为（）A.5V。

B.15VC.20VD.25V6. 小强同学在探究串联电路电压规律的实验中，按右图连接好了电路，闭合开关S后，观察发现灯泡L1亮、L2不亮．调节变阻器滑片，灯泡L1的亮度发生变化，但灯泡L2始终亮．出现这一现象的原因可能是（）A.灯泡L2灯丝断了B.滑动变阻器短路了C.灯泡L2短路了D.滑动变阻器接触不良7. 在探究串联电路电压特点时，某同学连接的电路如图所示。

对于实验过程中出现的现象及分析，下列判断正确的是（）A.开关闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了B.如果只有灯泡L1断路，则开关闭合后电压表示数一定为零C.开关闭合后，如果电压表示数为零，灯泡L2一定不发光D.如果所有元件均完好，闭合开关，向右移动滑动变阻器的滑片时，两灯都变亮8. 小明同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A.灯泡L1发生了断路B.灯泡L2发生了短路C.通过灯泡L1的电流大于通过灯泡L2的电流D.虽然L1和L2的发光情况不同，但通过它们的电流是相等的9. 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U ab=3V，U bc=3V，U ac=6V，在表格中记录数据后，下一步应该做的是（）A.整理器材，分析数据，得出结论B.对换L1和L2的位置，再测出一组电压值C.换用电压表的另一量程，再测出一组电压值D.换用不同规格的小灯泡，再测出几组电压值10. 如图甲所示电路，当闭合开关S后，用电器正常工作，且电压表V1和V2的指针完全一样，如图乙所示，则L1和L2两端的电压分别为（）A.10V2VB.8V2VC.2V8VD.2V10V11. 庆新年联欢晚会前，某同学为了增加节日的欢乐气氛，准备用彩灯组成“欢度新年”几个大字．他到电子商城购买所用的器材，发现有一种灯泡的样式、发光的颜色、价格等都比较满意，这种灯泡上标有“2.2V0.25A”的字样，该同学需购买________个这样的彩灯，才能将它们全部串联后接入教室中的插座上．12. 如下图电源电压为6V，当S闭合时，电压表的读数如图丙，则L1两端的电压为________V，L2两端的电压为________V．13. 如图所示，使用电压表测量电路中的电压，已知电压表的示数为20V，则灯L1、L2两端的电压分别为________和________，电源电压为________．14. 电阻R1、R2串联在15V的电源上，如果电阻R1两端的电压是6V，那么电阻R2两端的电压是________V；如果电阻R1、R2并联在15V的电源上，那么电阻R2两端的电压是________V．15. 在如图所示的电路中，如果电压表的示数是6V，电压表的示数是2V，那么灯L3两端的电压是________V，灯L1两端的电压是________V．16. 用如图所示的电路来探究串联电路的电压特点时；（1）实验中应选择规格________（填“相同”或“不相同”）的灯泡。

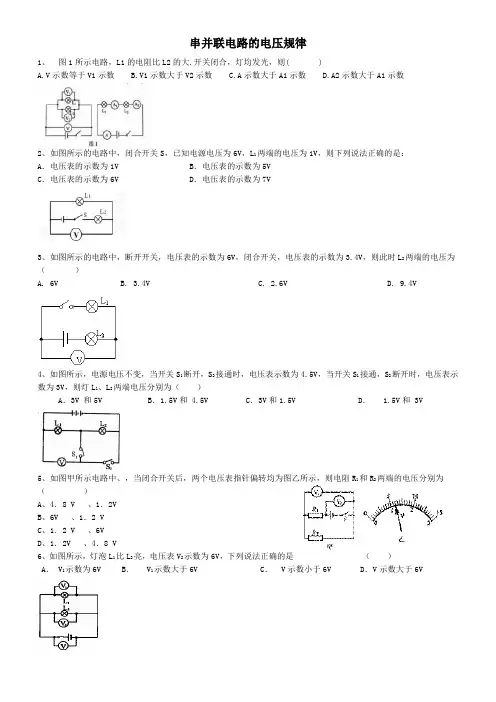

串并联电路的电压规律1、图1所示电路，L1的电阻比L2的大.开关闭合，灯均发光，则( )A.V示数等于V1示数B.V1示数大于V2示数C.A示数大于A1示数D.A2示数大于A1示数2、如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为1V，则下列说法正确的是：A．电压表的示数为1V B．电压表的示数为5VC．电压表的示数为6V D．电压表的示数为7V3、如图所示的电路中，断开开关，电压表的示数为6V，闭合开关，电压表的示数为3.4V，则此时L2两端的电压为（）A. 6VB. 3.4VC. 2.6VD. 9.4V4、如图所示，电源电压不变，当开关S1断开，S2接通时，电压表示数为4.5V，当开关S1接通，S2断开时，电压表示数为3V，则灯L1、L2两端电压分别为（）A．3V 和5V B．1.5V和 4.5V C．3V和1.5V D． 1.5V和 3V5、如图甲所示电路中、，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2两端的电压分别为（）A、4．8 V 、1．2VB、6V 、1．2 VC、1．2 V 、6VD、1．2V 、4．8 V6、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A． V1示数为6V B． V1示数大于6V C．V示数小于6V D．V示数大于6V7、如图所示，闭合开关后，两个电压表的指针偏转角度相同，经检查，电路一切正常，则R1与R2两端的电压之比为（）A.1:4B.4:1C.1:5D.5:18、如图所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别是A．4.8v，1.2v B．6v，1.2vC．1.2v,6v D．1.2v，4.8v9、在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2 的示数应为（）A.1.5VB.3.8VC.2.3VD.6.1V10、如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、 L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是A. 3VB. 6VC. 4.5VD. 9V11、在图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的读数是3V；当开关S1断开，S2闭合时，电压表的示数是5V，则S2断开时，灯L1和L2两端的电压分别为:A.2V和3V;B.3V和2V;C.2V和8V;D.2V和5V.12、如图所示.开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是:A. L1灯丝断路;B.L2灯丝断路;C.电池耗尽无电压;D.L2灯丝短路.13、在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为:A．4.8V， 1.2V ; B．6V， 1.2V ;C．1.2V，6V ; D．1.2V， 4.8V.14、如图4－2－10所示，在探究串联电路中电压的规律时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab＝3 V，Ubc＝3 V，Uac＝6 V，在表格中记录数据后，下一步应该做的是( )A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值图4－2－1015、在图所示的电路中，开关S闭合时，电压表V和V1的示数如图甲、乙所示，则该电路中的电流为( )A．1 A B．0.4 AC．0.2 A D．0.6 A16、某实验小组连接了如图4所示的串联电路，电源电压为3V恒定不变。

九年级物理上册《第十六章串、并联电路中电压的规律》同步练习及答案(人教版）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，并且L1比L2更亮。

下列说法中正确的是（）A．灯L1和灯L2并联B．灯L1和灯L2两端的电压一定相等C．灯L1的电压大于灯L2的电压D．灯L1的电流一定比灯L2的电流大2．如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。

现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。

根据以上信息判断该电路故障可能为（）A．L1断路、L2断路B．L1断路、L2通路C．L1通路、L2断路D．L1短路、L2断路3．如图所示，闭合开关，说法正确的是（）A．两只小灯泡并联B．电压表测量L1两端的电压C．若L1不发光，一定是L1断路D．若L2不发光，电压表一定无示数4．如图所示，电源电压为1.5V，开关S闭合后，下列判断正确的是（）A．若只有L1的灯丝断了，电压表的示数为0B．若只有L2的灯丝断了，电压表的示数为1.5VC．若只有L1被短路，电压表的示数为1.5VD．若只有L2被短路，电压表的示数为1.5V5．如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。

一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（）A．灯泡L1和L2发光时，两灯并联B．灯泡熄灭是由于灯L2断路造成的C．灯泡熄灭是由于灯L1断路造成的D．灯泡熄灭是由于灯L2短路造成的6．在如图所示的电路中，电源电压保持不变。

如果灯泡L1或L2中只有一个发生了短路故障，那么当开关S闭合时，下列现象中不可能出现的是（）A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数7．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L2两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接b点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小误差8．A如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V 二、多选题9．如图所示的电路，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法正确的是（）A．电源电压为9VB．灯L1两端的电压为5VC．灯L2两端的电压为5VD．开关S接a和开关S接b，电路中的电流不变10．如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V，那么下列说法中正确的是（）A．可知电源两端电压为6VB．可知L1两端电压为3.4VC．将电压表V2换成电流表，闭合开关，则L1亮，L2不亮D．将电压表V1换成电流表，闭合开关，电路短路三、填空题11．如图所示电路中，电源电压12V。

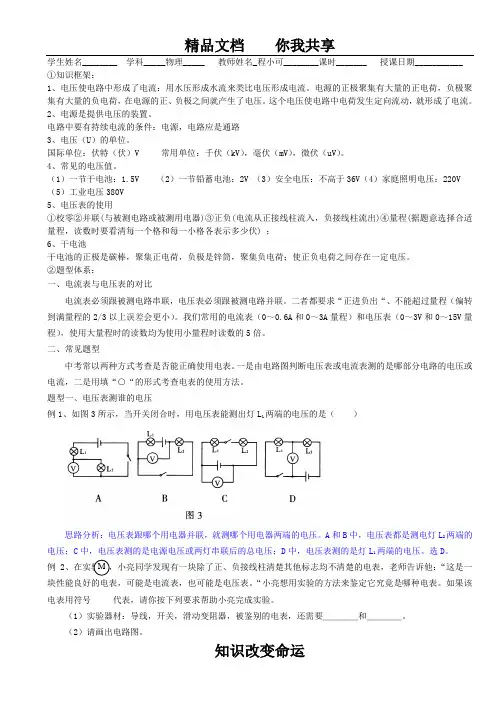

学生姓名________ 学科_____物理_____ 教师姓名_程小可________课时_______ 授课日期___________①知识框架：1、电压使电路中形成了电流：用水压形成水流来类比电压形成电流。

电源的正极聚集有大量的正电荷，负极聚集有大量的负电荷，在电源的正、负极之间就产生了电压。

这个电压使电路中电荷发生定向流动，就形成了电流。

2、电源是提供电压的装置。

电路中要有持续电流的条件：电源，电路应是通路3、电压（U）的单位。

国际单位：伏特（伏）V 常用单位：千伏（kV），毫伏（mV），微伏（uV）。

4、常见的电压值。

（1）一节干电池：1.5V （2）一节铅蓄电池：2V （3）安全电压：不高于36V（4）家庭照明电压：220V （5）工业电压380V5、电压表的使用①校零②并联(与被测电路或被测用电器)③正负(电流从正接线柱流入，负接线柱流出)④量程(据题意选择合适量程，读数时要看清每一个格和每一小格各表示多少伏) ；6、干电池干电池的正极是碳棒，聚集正电荷，负极是锌筒，聚集负电荷；使正负电荷之间存在一定电压。

②题型体系：一、电流表与电压表的对比电流表必须跟被测电路串联，电压表必须跟被测电路并联。

二者都要求“正进负出“、不能超过量程（偏转到满量程的2/3以上误差会更小）。

我们常用的电流表（0～0.6A和0～3A量程）和电压表（0～3V和0～15V量程），使用大量程时的读数均为使用小量程时读数的5倍。

二、常见题型中考常以两种方式考查是否能正确使用电表。

一是由电路图判断电压表或电流表测的是哪部分电路的电压或电流，二是用填“○“的形式考查电表的使用方法。

题型一、电压表测谁的电压例1、如图3所示，当开关闭合时，用电压表能测出灯L1两端的电压的是（）思路分析：电压表跟哪个用电器并联，就测哪个用电器两端的电压。

A和B中，电压表都是测电灯L2两端的电压；C中，电压表测的是电源电压或两灯串联后的总电压；D中，电压表测的是灯L1两端的电压。

串，并联电路中电压的规律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A. 电压表的示数为2 VB. 电压表的示数为4 V C. 电压表的示数为6 V D. 电压表的示数为10 V2. 如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A. 增大到6 VB. 减小到1.5 VC. 保持3 V不变 D. 减小为03. 如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A. S2断开时，R1两端的电压为6VB. S2闭合前后，R1中的电流不同C. S2闭合时，R1两端的电压为6VD. S2闭合时，R2两端的电压为0V4. 一只小鸟落在11万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A. 两盏最亮的灯电压最大B. 两盏最暗的灯电压最大C. 六盏灯电压一样大D. 无法判定6. 如图所示电路，L1的电阻比L2的小．开关闭合，灯均发光，V1示数为3V．则（）A. V示数大于6VB. V2示数小于3V C. V2示数大于3V D. V2示数等于3V二、填空题(本大题共6小题，共12.0分)7. 小明按图甲的电路进行实验，电源电压为4.5V，当闭合开关用电器正常工作时，电压表V的示数如图乙所示，则L1两端的电压为______ V，L2两端的电压为______V．8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______ V，小灯泡L1两端的电压是______V．9. 如图所示电路中，电压表测的是______（填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______ V，L2两端的电压为______ V．10. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为______ V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______ V．11. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为______ V和R2两端的电压为1.8V．12. 天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V 0.25A”的字样，要使这些小彩灯正常发光，应将______ 个这样的小彩灯______ （填“串”或“并”）联在家庭电路的输电线路上．三、实验探究题(本大题共3小题，共18.0分)13. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该______ ；②小芳同学用上面的方法能否测出L2两端的电压？______ ．为什么？______ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压______ 各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是______ ．U AB/V U BC/V U AC/V3.1 1.44.4514. 李东同学为探究“串联电路电压规律”，利用现有的器材按如下步骤进行了操作：①按甲图所示的电路连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，为节省时他根据测量R1两端的电压U1和R2两端电压U2的实验数据绘制了图象（如丙图所示），他根据图象也找出了串联电路中电压的关系，根据图象可知，杨涛同学实验中使用的电源电压为______V．AB两点间的电压/V BC两点间的电压/V AC两点间的电压/V1.42.43.815. 如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．______ ．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______ 的结论更合理．理由是______ ．（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为______ V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______ ．为进一步确定故障，应将电压表接______ ．四、计算题(本大题共4小题，共32.0分)16. 小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1U1U2U32.2V 2.2V 2.2V表2U1U2U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______ （填“甲”或“乙”）相符；表2所示的实验记录与图______ （填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______ ；（3）由表2实验数据分析可知：______ ．17. 如图所示，电源电压是5V且不变，L1和L2的连接关系是______ 联．S闭合后电压表示数为3V，则灯L l两端的电压为______ V，灯L2两端的电压为______V．18. 如图1所示，电源电压是6V，电压表示数如图2所示，则L1，L2两端的电压分别是多少？19. 如图的器材中，电池电压2V（1）现要求将L1和L2串联，并用电压表测L2两端电压，请将器材连接起来，并在左边方框内画出相应电路图．（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是______ ．（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是______ ．（4）小明用两组不同的灯泡进行实验，通过测量得到了两组实验数据如下表：实验次数 L1电压U1/V L2电压U2/V 电源电压U3/V1 4 8 122 6 6 12分析两组实验数据，可得出结论：______ ．五、综合题(本大题共1小题，共10.0分)20. 在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L2两端的电压．（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为______ V．（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论______ （选填“科学”或“不科学”），接下来应该进行的操作是______ ．A．更换不同规格的灯泡，再次实验．B．将L1、L2的位置交换，再次探究．C．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ______ U2（选填“＞”、“=”或“＜”）．串，并联电路中电压的规律习题（含答案）【答案】1. A2. C3. C4. C5. C6. D7. 3.5；18. 0～15；3.59. L2；4；216. 乙；甲；并联电路各支路两端电压相等；串联电路总电压等于各总部分电压之和17. 串；2；318. 解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为6V，所以电压表使用的是0-3V量程，分度值0.1V，电压表示数为2.4V，即L1两端的电压：U1=2V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=6V-2.4V=3.6V．答：灯泡L1、L2两端的电压分别是2.4V和3.6V．19. 电流表的量程选择偏大；电压表的正负极接线柱接反；串联电路中，总电压等于各部分电路两端的电压之2.解：由实物电路图可知，开关S断开前后，电压表均测电源的电压，因为电源的电压保持不变，所以电压表的示数为3V不变，故ABD错误，C正确；故选C．由实物电路图可知，闭合开关S时，两灯泡并联，电压表测电源的电压，若开关S断开，电路为L1的简单电路，电压表测电源的电压；本题考查了并联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3.解：A、开关S2断开时，两电阻串联，（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．本题考查了串联电路的特点和欧姆定律的应用，要注意串联电路中两电阻的阻值相同时它们两端的电压相等．4.解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小鸟造成危害！故选C．基础题目．6.解：由图可知，L1和L2两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故ABC错误，D正确；故选D．由图可知，L1和L2两灯泡并联，并联电路两端电压相等；本题考查并联电路电压的特点，属于基础题．7.解：由图可知，电路是由两个电灯串联而成，电压表测量的是L2由串联电路的电压特点知，电压表V1示数应大于V2示数，由图乙所示电压表可知，电压表V1指针偏角小于V2指针偏角，所以V1量程为0～15V，其分度值为0.5V，示数为6V，V2量程为0～3V，其分度值为0.1V，示数为2.5V，灯泡L1两端电压：U1=U V1-U V2=6V-2.5V=3.5V．故答案为：0～15；3.5．由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压．本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即可解题．电表读数时要先确定其量解：一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U=4×1.5V=6V．由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2=2V；串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V．故答案为：6；4．一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的的示数比电压表V2的示数大．所以电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，其读数为9V；电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.8V；根据串联电路的电压关系可得，R1两端的电压：U1=U-U2=9V-1.8V=7.2V．故答案为：7.2．由图知两电阻串联，根据电路特点和电压表所测电压，确定电压表表V1、V2示数的大小，由串联电路电压的规律分析解答．本题重点考查了电压表的读数方法，串联电路的电压关系，关键是正确识别电路．解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）据表格中的数据可知，串联电路总电压等于各用电器两端的电压之和；不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．故答案为：（1）断开；（2）不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；（3）等于；只做了一次实验，开的．14.解：（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.8V，这与U AC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．结论；（5）由电路图可知：当U1=0V时，电压表测量的时电源电压，据此即可得出电源电压．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是，在串联电路中一个开关就可以控制所有用电器．15.解：（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2．（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不阻器R两端并观察电压表有无示数．（1）进行电学实验时，开关要断开，滑动变阻器的滑片移到最大阻值处；探究串联电路电压的规律，用电压表分别测出各用电器两端的电压，然后分析数据得出结论．（2）为了得出普遍规律，实验中要换用不同规格的用电器多次测量，小明实验中，定值电阻和小灯泡的阻值相同，容易得出串联。

.. 串，并联电路中电压的规律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A. 电压表的示数为 2 VB. 电压表的示数为4 V C. 电压表的示数为6 V D. 电压表的示数为10 V2. 如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A. 增大到6 VB. 减小到1.5 VC. 保持3 V不变 D. 减小为03. 如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A. S2断开时，R1两端的电压为6VB. S2闭合前后，R1中的电流不同 C. S2闭合时，R1两端的电压为6V D. S2闭合时，R2两端的电压为0V4. 一只小鸟落在11万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A. 两盏最亮的灯电压最大B. 两盏最暗的灯电压最大C. 六盏灯电压一样大D. 无法判定6. 如图所示电路，L1的电阻比L2的小．开关闭合，灯均发光，V1示数为3V．则（）A. V示数大于6VB. V2示数小于3VC. V2示数大于3VD. V2示数等于3V二、填空题(本大题共6小题，共12.0分)7. 小明按图甲的电路进行实验，电源电压为4.5V，当闭合开关用电器正常工作时，电压表V的示数如图乙所示，则L1两端的电压为______ V，L2两端的电压为______V ．8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______ V，小灯泡L1两端的电压是______V．9. 如图所示电路中，电压表测的是______ （填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______ V，L2两端的电压为______ V．10. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为______ V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______ V．11. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为______ V和R2两端的电压为1.8V．12. 天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V0.25A”的字样，要使这些小彩灯正常发光，应将______ 个这样的小彩灯______ （填“串”或“并”）联在家庭电路的输电线路上．三、实验探究题(本大题共3小题，共18.0分)13. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；初中物理试卷第2页，共12页.（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该______ ；②小芳同学用上面的方法能否测出L2两端的电压？______ ．为什么？______ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压______ 各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是______ ．U AB/V U BC/V U AC/V3.1 1.44.4514. 李东同学为探究“串联电路电压规律”，利用现有的器材按如下步骤进行了操作：①按甲图所示的电路连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，为节省时间，采用以下方法，电压表所接的B接点不动，只断开A接点，将电压表与A点连接的一端改接到C接点上；④测出AC间的电压．（1）在串联电路中，开关可以控制所有用电器，开关位置的改变______ （选填“影响”或“不影响”）它对用电器的控制．（2）李东______ （选填“能”或“不能”）用步骤③的方法测出L2两端的电压，这是因为______ ．（3）李东测出AB、BC、AC间的电压并记录在下表中．分析实验数据可以得出的结论是：串联电路中电源两端的电压______ （选填“等于”或“不等于”）个用电器两端电压之和．（4）这个实验在设计方案上还存在不足之处是：______ ．（5）杨涛同学针对本实验提出了另一种探究方案：实验电路如图乙，他根据测量R1两端的电压U1和R2两端电压U2的实验数据绘制了图象（如丙图所示），他根据图象也找出了串联电路中电压的关系，根据图象可知，杨涛同学实验中使用的电源电压为______V．AB两点间的电压/V BC两点间的电压/V AC两点间的电压/V1.42.43.815. 如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______ 端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．______ ．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．.（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______ 的结论更合理．理由是______ ．（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为______ V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______ ．为进一步确定故障，应将电压表接______ ．四、计算题(本大题共4小题，共32.0分)16. 小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1U1U2U32.2V 2.2V 2.2V表2U1U2U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______ （填“甲”或“乙”）相符；表2所示的实验记录与图______ （填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______ ；（3）由表2实验数据分析可知：______ ．17. 如图所示，电源电压是5V且不变，L1和L2的连接关系是______ 联．S闭合后电压表示数为3V，则灯L l两端的电压为______ V，灯L2两端的电压为______ V．18. 如图1所示，电源电压是6V，电压表示数如图2所示，则L1，L2两端的电压分别是多少？19. 如图的器材中，电池电压2V（1）现要求将L1和L2串联，并用电压表测L2两端电压，请将器材连接起来，并在左边方框内画出相应电路初中物理试卷第4页，共12页. . 图．（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是 ______ ．（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是 ______ ．（4）小明用两组不同的灯泡进行实验，通过测量得到了两组实验数据如下表： 实验次数 L 1电压U 1/V L 2电压U 2/V 电源电压U 3/V14 8 12 2 6 6 12分析两组实验数据，可得出结论： ______ ．五、综合题(本大题共1小题，共10.0分)20. 在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该 ______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L 2两端的电压．（2）图乙所示的电路图中，用电压表接在ab 两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为 ______ V ．（3）依次将电压表接入到电路中的ab 、cd 、ef 两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论 ______ （选填“科学”或“不科学”），接下来应该进行的操作是 ______ ．A ．更换不同规格的灯泡，再次实验．B ．将L 1、L 2的位置交换，再次探究．C ．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L 1比卧室的灯L 2亮，两灯对应的电压U 1和U 2的大小关系是U 1 ______ U 2（选填“＞”、“=”或“＜”）．串，并联电路中电压的规律 习题（含答案）【答案】1.A 2. C 3. C 4. C5. C6.D 7.3.5；1 8.0～15；3.59. L2；4；210. 6；411. 7.212. 88；串13. 断开；不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；等于；只做了一次实验，结论具有偶然性14. 不影响；不能；电压表正负接线柱接反了；等于；实验次数太少；615. 右；保持滑片P不动，用电压表测出灯泡L两端的电压U2；小芳；小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同；1.2；灯泡L短路或R0断路；滑动变阻器R两端并观察电压表有无示数16. 乙；甲；并联电路各支路两端电压相等；串联电路总电压等于各总部分电压之和17. 串；2；318. 解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为6V，所以电压表使用的是0-3V量程，分度值0.1V，电压表示数为2.4V，即L1两端的电压：U1=2V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=6V-2.4V=3.6V．答：灯泡L1、L2两端的电压分别是2.4V和3.6V．19. 电流表的量程选择偏大；电压表的正负极接线柱接反；串联电路中，总电压等于各部分电路两端的电压之和20. 断开；2.8；不科学；A；=【解析】1.解：两灯泡串联，电压表测L1两端的电压，已知L1两端的电压为2V，则电压表的示数为2V．故选A．由电路图可知，两灯泡串联，电压表测L1的电压；根据串联电路的电流特点和欧姆定律可知电压表的示数．本题考查了串联电路的电压特点，关键是电压表所测电路原件的判断．2.解：由实物电路图可知，开关S断开前后，电压表均测电源的电压，因为电源的电压保持不变，所以电压表的示数为3V不变，故ABD错误，C正确；故选C．由实物电路图可知，闭合开关S时，两灯泡并联，电压表测电源的电压，若开关S断开，电路为L1的简单电路，电压表测电源的电压；本题考查了并联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3.解：A、开关S2断开时，两电阻串联，因串联电路中各处的电流相等，且两电阻的阻值相等，由I=的变形式可知，两电阻两端的电压相等，即U1=U2=U=12V=6V，故A正确；初中物理试卷第6页，共12页.B、S2闭合前，两个电阻串联，若S2闭合后，R2为短路，所以S2闭合前后，电路的电阻是不同的，在电源电压一定时，电路的电流是不同的，故B正确；C、若S2闭合后，R2为短路，电路中只有R1，故R1两端的电压为电源电压，即为12V，故C错误；D、若S2闭合后，R2为短路，电路中只有R1，即此时R2两端的电压为0V，故D正确；此题是选择错误选项，故选C．故选C．（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．本题考查了串联电路的特点和欧姆定律的应用，要注意串联电路中两电阻的阻值相同时它们两端的电压相等．4.解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小鸟造成危害！故选C．解答本题注意，小鸟是站在一根线上，而小鸟的两脚之间的距离很短，则由影响电阻大小的因素可知与鸟并联部分的电阻，则可求得加在鸟身上的电压．小鸟和任何动物都一样，体内含有大量的水份，故其导电性与一般动物一样，故鸟也不能同时跨在两根导线上．5.解：教室内有六盏灯是并联的，所以六盏灯电压一样大，故ABD错误，C正确．故选C．家庭电路中，各用电器是并联的，且灯泡的亮暗由实际电功率决定，而不是由电压决定．此题考查了对家庭电路的连接及并联电路的电压规律的掌握，属基础题目．6.解：由图可知，L1和L2两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故ABC 错误，D正确；故选D．由图可知，L1和L2两灯泡并联，并联电路两端电压相等；本题考查并联电路电压的特点，属于基础题．7.解：由图可知，电路是由两个电灯串联而成，电压表测量的是L2两端电压；由于电源电压是4.5V，所以该电压表一定是小量程，故分度值是0.1V，故此时电压表的示数是1V，所以L2两端电压，故L1两端的电压是4.5V-1V=3.5V；故答案为：3.5；1．由图可知，电路是由两个电灯串联而成，电压表测量的是L2两端电压，故据电压表的量程读出示数，然后根据串联电路电压的特点计算出L1两端的电压．知道并理解串联电路电压的规律是解决该题的关键．8.解：由电路图可知，两灯泡串联，电压表V1测串联总电压，电流表V2测灯L2两端电压；由串联电路的电压特点知，电压表V1示数应大于V2示数，由图乙所示电压表可知，电.压表V1指针偏角小于V2指针偏角，所以V1量程为0～15V，其分度值为0.5V，示数为6V，V2量程为0～3V，其分度值为0.1V，示数为2.5V，灯泡L1两端电压：U1=U V1-U V2=6V-2.5V=3.5V．故答案为：0～15；3.5．由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压．本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即可解题．电表读数时要先确定其量程与分度值，然后再读数．9.解：由电路图可知，两灯泡串联，电压表测L2两端的电压，即U L2=2V，串联电路中总电压等于各分电压之和，电源的电压U=6V，则L1两端的电压：U L1=U-U L2=6V-2V=4V．故答案为：L2；2；4．由电路图可知，两灯泡串联，电压表测L2两端的电压；已知电源的电压，根据串联电路的电压特点求出L1两端的电压．本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断．10.解：一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U=4×1.5V=6V．由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2=2V；串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V．故答案为：6；4．一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压；若将电压表串联在电路中，则相当于断路现象，电路中的用电器不工作，电压表示数约为电源电压．由电路图分析开关断开和闭合时电路的连接情况，根据电路特点分析解答．本题考查了串联电路的电压特点，关键是电压表所测电路元件的判断，要注意一节干电池的电压为1.5V．11.解：由电路图知，电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，串联电路中总电压等于各部分电路两端电压之和，所以电压表V1的示数比电压表V2的示数大．所以电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，其读数为9V；电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.8V；根据串联电路的电压关系可得，R1两端的电压：U1=U-U2=9V-1.8V=7.2V．故答案为：7.2．由图知两电阻串联，根据电路特点和电压表所测电压，确定电压表表V1、V2示数的大小，由串联电路电压的规律分析解答．本题重点考查了电压表的读数方法，串联电路的电压关系，关键是正确识别电路．12.解：初中物理试卷第8页，共12页.因为小彩灯的额定电压2.5V远远小于家庭电路的电压220V，而串联电路起分压作用，所以小彩灯应该串联起来；又因为每个小彩灯分得的电压相等，所以需要串联的小彩灯个数：n==个．故答案为：88；串．已知家庭电路的电压值和一个小灯泡的额定电压，根据串联电路电压特点分析解答．会设计串并联电路，知道串电路起分压作用，并会根据家庭电路的电压和小彩灯的额定电压求出小彩灯串联的个数．13.解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）据表格中的数据可知，串联电路总电压等于各用电器两端的电压之和；不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．故答案为：（1）断开；（2）不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；（3）等于；只做了一次实验，结论具有偶然性；（1）连接电路时，开关必须要断开，断开的目的是为了保护电路，以防止由于接错出现短路烧坏电源；（2）电压表要准确的测量用电器两端的电压，必须严格按照电压表的使用规则进行操作，所以判断李瑞同学能不能用此方法测出L2两端的电压，就看电压表此时是否与L2并联，正负接线柱的接法是否正确；（3）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数据，从而可以对数据进行归纳分析，以此获得结论．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是在电学实验中，连接电路时开关都必须是断开的．14.解：（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.8V，这与U AC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．（5）由图象可知当U1=0V时U2=6V，由电路图可知：当U1=0V时，R1没有连入电路，只有R2连入电路，电压表测量R2的电压，也是测量电源电压，所以电源电压U=U2=6V．故答案为：（1）不影响；（2）不能；电压表正负接线柱接反了；（3）等于；（4）实验次数太少；（5）6．（1）在串联电路中，一个开关可以控制所有用电器，开关位置改变，控制作用不变；（2）电压表接入电路中，正负接线柱要连接正确；（3）将AB间电压与BC间电压相加，即可判断出是否与AC间电压相等；（4）通过实验获得结论，一般都要多做几次实验，多做几次实验，就可以多获几组数.据，从而可以对数据进行归纳分析，以此获得结论；（5）由电路图可知：当U1=0V时，电压表测量的时电源电压，据此即可得出电源电压．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是，在串联电路中一个开关就可以控制所有用电器．15.解：（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2．（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不合理的，只有串联两个电阻的阻值相等时，才会得出这个结论，因此只是个特殊情况，不是普遍规律；应该像小芳那样，采用不同阻值的电阻进行实验，这样得出的结论才具有普遍性．（3）电压表选用的是0～3V量程，分度值为0.1V，指针指在1V后面第2个小格上，因此读数为1.2V．（4）由图可见，电压表与定值电阻R0并联，灯泡不亮，电压表有读数，说明灯泡L短路或R0断路；为进一步确定故障，应将电压表接在滑动变阻器R两端并观察电压表有无示数，如电压表有示数说明是灯泡L短路，如电压表无示数说明是电阻R0断路．故答案为：（1）右；保持滑片P不动，用电压表测出灯泡L两端的电压U2；（2）小芳；小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同；（3）1.2；（4）灯泡L短路或R0断路；滑动变阻器R两端并观察电压表有无示数．（1）进行电学实验时，开关要断开，滑动变阻器的滑片移到最大阻值处；探究串联电路电压的规律，用电压表分别测出各用电器两端的电压，然后分析数据得出结论．（2）为了得出普遍规律，实验中要换用不同规格的用电器多次测量，小明实验中，定值电阻和小灯泡的阻值相同，容易得出串联电路各用电器电压相等的错误结论．（3）电压表读数时，要看清量程和对应的分度值，根据指针的位置读数．（4）电压表有示数，说明电压表和电源连接的部分电路无断路；为进一步判断故障，可以将电压表并联在滑动变阻两端，根据电压表示数情况判断故障原因．研究并联电路电流的规律中，如果小灯泡的规格相同，会得出“并联电路，各支路电流相等”的错误结论；研究串联电路电压的规律中，如果小灯泡的规格相同，会得出“串联电路，各用电器两端电压相等”的错误结论．因此在实验中尽量选用不同规格的小灯泡，这样得出的结论才具有普遍性，才有说服力．16.解：（1）分析表一数据可知，U1=U2=U3，因此表1所示的实验记录是并联电路电压的特点，而图乙为并联电路，故与图乙相符；分析表二数据可知，U3=U1+U2，因此表2所示的实验记录是串联电路电压的特点，而图甲为串联电路，故与图甲相符；（2）因为U1=U2=U3，所以根据表一可以得出：并联电路各支路两端电压相等；（3）因为U3=U1+U2，所以根据表二可以得出：串联电路总电压等于各总部分电压之和．故答案为：（1）乙；甲；（2）并联电路各支路两端电压相等；（3）串联电路总电压等于各总部分电压之和．根据串并联电路电压的特点进行分析；分析表中数据，根据三组电压值的关系即可得出正确结论．本题是一道实验题，做此题时要围绕串并联电路的电压规律去分析解答．17.解：当开关闭合时，两只灯泡串联，电压表测的是灯L2两端的电压，所以L2两端电压为2V；由于两灯串联，则灯L l两端的电压U1=U-U2=5V-3V=2V．初中物理试卷第10页，共12页.故答案为：串；2；3．从电路图中可以看出，当开关闭合时，两只灯泡串联，电压表测量灯泡L2两端的电压；知道在串联电路中，总电压等于各用电器电路电压之和．本题考查电压的计算和电压表的使用，关键是明白开关断开与闭合时电路的连接情况，还要知道串联电路电压的规律．18.由电路图可知，灯泡L1和L2串联，电压表测L1两端的电压，即电压表的示数为L1两端的电压；根据串联电路的电压特点求出L2两端的电压．本题考查了串联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．19.解：（1）两灯泡串联，电压表并联在L2两端，实物图链接如下图：根据实物图画出电路图，如下：（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是电流表的量程选择偏大；（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是电压表的正负极接线柱接反；（4）由表中的实验数据可知：第一次实验：U1+U2=4V+8V=12V=U，第二次实验：U1+U2=6V+6V=12V=U，所以可得结论为：串联电路中，总电压等于各部分电路两端的电压之和．故答案为：（1）实物图和电路图如上图：（2）电流表的量程选择偏大；（3）电压表的正负极接线柱接反；（4）串联电路中，总电压等于各部分电路两端的电压之和．（1）已知两端灯泡串联，电压表测量测L2两端的电压，并联在L2两端，按要求连接实物即可；根据实物图画出电路图；（2）电压表偏转幅度较小，可能是电压表的量程较大；（3）电压表指针反偏，说明正负接线柱接反了；（4）通过实验数据分析实验结论．会正确连接实物，会根据实物图连接电路图，会正确使用电压表和电流表．通过实验数据分析实验结论时能否根据数据关系找到共同特点（如本题的电压之和相等）是解题的关键所在．.。

16.2串、并联电路中电压的规律同步练习1.串联电路两端的总电压等于各部分电路两端的电压之和，即U ＝U1＋U2；串联电路中，电源两端电压等于各用电器两端电压之和。

2.并联电路中各支路两端的电压相等，且等于电源电压，即U ＝U1＝U2。

1．两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V ，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为 V ，通过它的电流为 A 。

【答案】 10 0.5【详解】[1]由于串联电路中电源电压等于各用电器两端电压之和，故另一灯泡上的电压U 2=U -U 1=16V-6V=10V[2]由于两灯串联，串联电路中电流处处相等，所以电路中的电流为0.5A ，则通过另一个小灯泡的电流为0.5A 。

2．如图所示的电路中，电源电压为3V ，则L 2两端的电压为 V 。

【答案】2.5【详解】由图知道，灯泡L 1与L 2串联，电压表测的是L 1两端的电压，因为电源电压是3V ，所以电压表选择的量程应是0到3V ，故电压表的读数为0.5V ，由串联电路电压的特点知道，L 2两端的电压为21-3V -0.5V 2.5V U U U ===3．如图所示，电源的电压6V 保持不变，S 闭合后电压表示数为2V ，则灯L 2两端的电压为 V ；通过L 1的电流 通过L 2的电流。

（选填“大于”“小于”或“等于”）【答案】 4 等于【详解】[1]由电路图知，两灯串联在电路中，电压表测L1两端的电压，据串联电路的电压特点知，灯L2两端的电压U2=U-U2=6V-2V=4V[2]据串联电路的电流特点知，通过两灯的电流相同。

所以通过L1的电流等于通过L2的电流。

4．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为V。

【答案】5.3【详解】[1]由电路图1可知，L1与L2串联，电压表V2测电源的电压，电压表V1测L2两端的电压。

因串联电路中总电压等于各分电压之和，且V2的示数大于V1的示数，电压表V2的量程为0～15V，分度值为0.5V，则电源的电压U=8V电压表V1的量程为0～3V，对应的分度值为0.1V，则灯泡L2两端的电压U2=2.7V灯泡L1两端电压U1=U﹣U2=8V﹣2.7V=5.3V5．如图所示，电源电压保持不变，当S1断开、S2闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数变为3V ，则灯泡L1和L2两端电压分别是V、V。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（）A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示，开关S闭合后，灯L1发光，L2不发光，电压表接AB两点时有示数，电压表接BC两点时无示数。

则产生上述现象的原因可能是（）A．灯L2的灯丝断了B．开关S处断路C．BC段之间发生短路D．AB段之间发生短路3．一次电学实验课上婷婷设计了如图所示的电路图，闭合开关后可以得出以下几种结论，其中正确的是（）A．L1和L2并联B．电压表测得是灯L2的电压C．越亮的灯泡电流越大D．电阻越大的灯泡，两端电压越大4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A．LED灯主要是将电能转化为内能B．LED灯应用了半导体材料C．灯带中一只LED灯断路后其他灯还亮D．单只LED灯工作电压是220V5．对如图的电路图分析正确的是A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压6．如图所示，电源电压为6V，电压表读数为2.5V，则( )A．L1两端的电压为2.5VB．L2两端的电压为2.5VC．L2两端的电压为3.5VD．A与C说法都正确7．如图所示电路中，闭合开关S，小灯泡发光，电路正常。

若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小8．如图所示电路，电源电压保持不变。

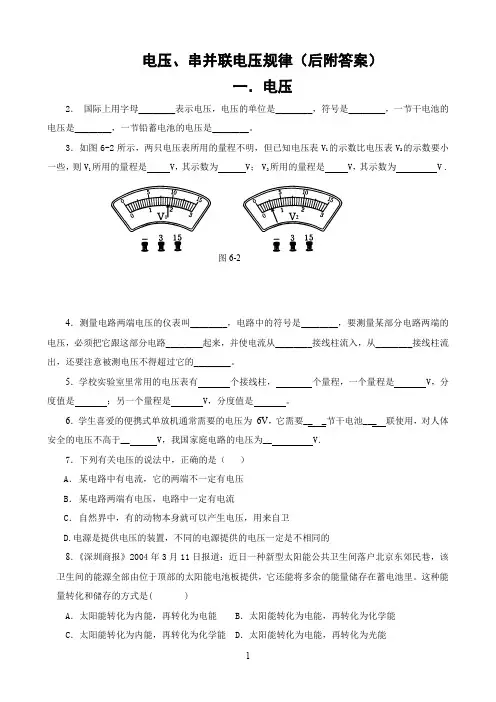

电压、串并联电压规律（后附答案）一．电压2． 国际上用字母________表示电压，电压的单位是________，符号是________，一节干电池的电压是________，一节铅蓄电池的电压是________。

3．如图6-2所示，两只电压表所用的量程不明，但已知电压表V 1的示数比电压表V 2的示数要小一些，则V 1所用的量程是 V ，其示数为 V ； V 2所用的量程是 V ，其示数为 V .4．测量电路两端电压的仪表叫________，电路中的符号是________，要测量某部分电路两端的电压，必须把它跟这部分电路________起来，并使电流从________接线柱流入，从________接线柱流出，还要注意被测电压不得超过它的________。

5．学校实验室里常用的电压表有 个接线柱， 个量程，一个量程是 V ，分度值是 ；另一个量程是 V ，分度值是 。

6．学生喜爱的便携式单放机通常需要的电压为 6V ，它需要__ _节干电池___ 联使用，对人体安全的电压不高于__ V ，我国家庭电路的电压为__ V ． 7．下列有关电压的说法中，正确的是（ ）A ． 某电路中有电流，它的两端不一定有电压B ． 某电路两端有电压，电路中一定有电流C ． 自然界中，有的动物本身就可以产生电压，用来自卫D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的8．《深圳商报》2004年3月11日报道：近日一种新型太阳能公共卫生间落户北京东郊民巷，该卫生间的能源全部由位于顶部的太阳能电池板提供，它还能将多余的能量储存在蓄电池里。

这种能量转化和储存的方式是( )A ．太阳能转化为内能，再转化为电能B ．太阳能转化为电能，再转化为化学能C ．太阳能转化为内能，再转化为化学能D ．太阳能转化为电能，再转化为光能图6-712图6-2图6-3 S9．在图6-3所示的电路中，当开关S 断开时，下列说法中正确的是（ ） A ． 电源两端电压为零 B ． 电灯两端电压为零 C ． 开关两端电压为零 D ． 以上说法都不正确10．小红在有关资料中查找出了几种电压值，你认为其中最大的是（ ）A.人体的安全电压B.洗衣机正常工作的电压C.手持移动电话电池的电压D.发生闪电时,云层间的电压11．图6-4是装有两节干电池的手电筒的结构示意图,要使手电筒正常工作,两节干电池正确的是( )12．干电池是一种常用、方便的电源.以下关于电池的说法中，正确的是（ ） A ．有的干电池提供直流电，有的干电池提供交流电B ．常用的1号、2号、5号干电池的电压随号数的增大而增大C ．干电池是把电能转化成化学能的装置D ．多数干电池中有汞、镉等重金属，随便丢弃会污染环境.所以废弃的干电池应集中分类处理能力拓展1．在“用电压表测电压”的实验中，某同学进行了以下的步骤 A ．根据电路图正确连接电路；B ．正确读出所测量的电压数据，并记录；C ．了解电压表的量程，弄清每大格和每小格代表的电流值；D ．根据记录总结串联电路和并联电路的电压关系以上步骤按合理的顺序排列是______ _．2．如图6-5所示是两只电压表的刻度盘，已知电压表V 1的示数为4.5V,V 2 的示数为2.3V,请在图中标出两电压表指针的位置.A B C D图6-4121．野营时，小红携带的手电筒不发光了，请你帮助找出原因。

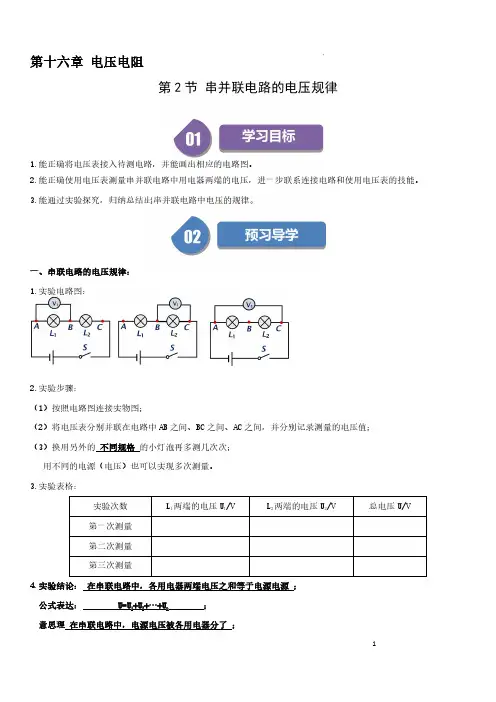

第十六章电压电阻第2节串并联电路的电压规律1.能正确将电压表接入待测电路，并能画出相应的电路图。

2.能正确使用电压表测量串并联电路中用电器两端的电压，进一步联系连接电路和使用电压表的技能。

3.能通过实验探究，归纳总结出串并联电路中电压的规律。

一、串联电路的电压规律：1.实验电路图：2.实验步骤：（1）按照电路图连接实物图；（2）将电压表分别并联在电路中AB 之间、BC 之间、AC 之间，并分别记录测量的电压值；（3）换用另外的不同规格的小灯泡再多测几次次；用不同的电源（电压）也可以实现多次测量。

3.实验表格：实验次数L 1两端的电压U 1/VL 2两端的电压U 2/V总电压U/V第一次测量第二次测量第三次测量4.实验结论：在串联电路中，各用电器两端电压之和等于电源电源；公式表达：U=U 1+U 2+…+U n；意思理在串联电路中，电源电压被各用电器分了；若用电器的规格相同，则分到的电压也相同。

二、并联电路的电压规律：1.实验电路图：2.实验步骤：（1）按照电路图连接实物图；（2）将电压表分别并联在电路中AB 之间、CD 之间、EF 之间，并分别记录测量的电压值；（3）换用另外的不同规格的小灯泡再测一次。

（或者换电源也可以）3.实验表格：实验次数L 1两端的电压U 1/VL 2两端的电压U 2/V总电压U/V第一次测量第二次测量第三次测量4.实验结论：在并联电路中，各支路上的电压相等，且等于电源电压；公式表达：U=U 1=U 2=…=U n。

知识点一：串并联电路电压的规律【探究重点】（1）在串联电路中，总电压等于各导体两端电压之和。

表达式：U=U 1+U 2+U 3（2）并联电路中，各支路两端的电压相等且等于电源电压。

表达式：U=U 1=U 2=U 3【例题精讲】（2022•烟台）如图所示，电源电压不变，闭合开关S ，电压表V 1的示数为6V ，电压表V 2的示数为2V 。

下列说法中正确的是（）A．L1两端电压为2VB．电源两端电压为4VC．断开开关，只将电压表V2换成电流表，则L1与L2串联D．断开开关，将两个电压表都换成电流表，则L1与L2并联【答案】D【思路点拨】（1）（2）由电路图可知，两灯泡串联，电压表V1测电源的电压，电压表V2测L2两端的电压，根据V1的示数即可得出电源电压；根据串联电路的电压特点求出L1两端的电压；（3）断开开关，只将电压表V2换成电流表，据此思路点拨电路的连接方式；（4）电流表相当于导线，由此思路点拨两个电压表都换成电流表时电路的连接情况。

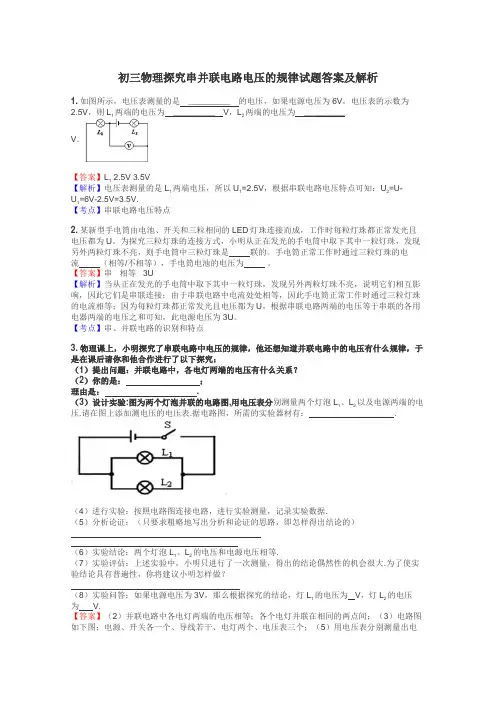

初三物理探究串并联电路电压的规律试题答案及解析1.如图所示，电压表测量的是_________的电压，如果电源电压为6V，电压表的示数为2.5V，则L1两端的电压为_________V，L2两端的电压为_________V．【答案】L12.5V3.5V【解析】电压表测量的是L1两端电压，所以U1=2.5V，根据串联电路电压特点可知：U2=U-U1=6V-2.5V=3.5V.【考点】串联电路电压特点2.某新型手电筒由电池、开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U。

为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是联的。

手电筒正常工作时通过三粒灯珠的电流（相等/不相等），手电筒电池的电压为。

【答案】串相等 3U【解析】当从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，说明它们相互影响，因此它们是串联连接；由于串联电路中电流处处相等，因此手电筒正常工作时通过三粒灯珠的电流相等；因为每粒灯珠都正常发光且电压都为U，根据串联电路两端的电压等于串联的各用电器两端的电压之和可知，此电源电压为3U。

【考点】串、并联电路的识别和特点3.物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：（1）提出问题：并联电路中，各电灯两端的电压有什么关系？（2）你的是：；理由是： .（3）设计实验:图为两个灯泡并联的电路图,用电压表分别测量两个灯泡L1、L2以及电源两端的电压.请在图上添加测电压的电压表.据电路图，所需的实验器材有： .（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）（6）实验结论：两个灯泡L1、L2的电压和电源电压相等.（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结论具有普遍性，你将建议小明怎样做？（8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L1的电压为 V，灯L2的电压为 V.【答案】（2）并联电路中各电灯两端的电压相等；各个电灯并联在相同的两点间；（3）电路图如下图；电源、开关各一个、导线若干、电灯两个、电压表三个；（5）用电压表分别测量出电灯两端的电压U1和U2，并进行比较，若两者相等，即可得出猜想是正确的；（7）采用不同规格的小灯泡，重做上述实验．（8）3；3。

串并联电路中电压的规律电压及其测量（1）电压：电压是形成电流的原因，电源是提供电压的装置。

注：电路中形成持续电流的条件：①有电压；②电路为通路。

（2）符号和单位：电压的符号是U 。

单位是伏特，简称伏，符号是V ；常用单位：千伏（kV ）和毫伏（mV ）；换算关系：1 kV =1000V=103V ，1 mV =0.001V=10-3V 。

（3）生活中常见的电压值：一节干电池的电压为1.5V ；一个铅蓄电池的电压为2V ； 家庭电路电压为220 V ；人体安全电压不高于36 V ；（注：沪教中人体安全电压为不高于24V ，本试卷题目中以36V 为准）。

（4）电压表的使用：①使用前需调零；②要并联在所测用电器两端；③要使电流从正接线柱流入，负接线柱流出，即“正进负出”； ④在电路中相当于“断路”，可以直接接在电源两端测电源电压； ⑤采用“试触法”合理选择量程。

串并联电路中电流的规律（1）串联电路电压规律：串联电路中电源两端电压等于各用电器两端电压之和，即：… U U U U n =++12；（2）并联电路电压规律：并联电路中电源两端电压与各支路用电器两端电压相等，即：…U U U U n ====12。

1．下列关于电压的叙述正确的是()A．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．无论在任何情况下，一节干电池的电压都是1.5V2．现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是()A．一节新的干电池的电压是1.5VB．对人体安全的电压是36VC．手机锂电池电压约为3.6VD．家庭电路的电压是220V3．如图所示的电路，能正确测出灯L1两端电压的是()A．B．C．D．4．如图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S 1、S2同时闭合，电压表示数为U3。

9年级物理串并联电路中电压的规律精选习题一、填空题1.某市沿河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V 0.25A”的字样，要使这些小彩灯正常发光，应将个这样的小彩灯（填“串”或“并”）联在家庭电路的输电线路上．2. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为 V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为 V。

3. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为 V和R2两端的电压为 V．4.小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的示数如图乙所示．则 L1两端的电压 V． L2两端的电压为。

5.在如图所示的电路中，电源电压保持不变．灯L1、L2可能出现了断路故障，闭合开关S后：①若两灯均不发光，则三个电表中一定有示数是______表．②若两灯中有一灯不发光，则三个电表中一定有示数是______表．二、选择题：1.如图所示电路中，电源电压保持不变，闭合开关S 1 、S 2 ，两灯都发光，当把开关S 2 断开时，灯泡L 1 的亮度及电流表示数的变化情况是（）A．L 1 亮度不变，电流表示数变小B．L 1 亮度不变，电流表示数不变C．L 1 亮度增大，电流表示数不变D．L 1 亮度增大，电流表示数变小2.如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大．则下列判断正确的是（）A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路3. 如图所示电路，电源电压保持不变，只闭合开关S1时，电灯L发光，如果再闭合开关S2，则（）A．两个电流表的示数都变大B．电灯L的亮度变暗C．电路的总电阻变小D．电压表的示数变大4.如图所示电路，电源电压保持不变，当闭合开关S、断开S1时，电流表的示数为0.2A，电阻R2消耗的电功率为1.2W；当闭合S、S1时，电压表的示数为10V，则以下说法不正确的是（）A．闭合开关S1后，电流表示数将变小B．电源电压为10VC．电阻R1的阻值为20ΩD．电阻R2的阻值为30Ω5. 下列说法正确的是()A.有电源就一定有电流B.正电荷移动就会形成电流C.电路两端有电压，电路就一定有电流D.电路中有电流，则电路两端一定有电压6. 下列叙述中，与实际情况相符的是()A.我国家庭电路的电压为380VB.人体的安全电压为48VC.一节干电池的电压为1.5VD.一节手机电池的电压为3V7. 如图所示，电路连接正确的是()A . B. C. D.8.如图所示的电路连接中，正确的是()A. B. C. D.9.如下图所示，电路连接没有错误，两灯都发光，每个电表均有正确示数，则下列判断正确的是（）A．甲是电压表、乙是电流表B．甲、乙都是电流表C．甲是电流表、乙是电压表D．甲乙都是电压表10.如图所示，a、b、c、d为电路的四个连接点，下面判断错误的是（）A．c与d接，b与c接，灯L1亮，灯L2不亮B．c与b接，d与a接，电源将被烧坏C．a与b接，c与d接，灯L1、L2都亮D．c与b接，b与d接，灯L1亮，灯L2不亮三、实验题：物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请你和他合作进行了以下探究：提出问题：并联电路中，各电灯两端的电压有什么关系？（1）你的猜想是： _________ ；理由是： _________ ．（2）设计实验：图为两个灯泡并联的电路图，用电压表分别测量两个灯泡L 1 、L 2 以及电源两端的电压．请在图上添加测电压的电压表．所需的实验器材有： _________ ．进行实验：按照电路图连接电路，进行实验测量，记录实验数据．（3）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的 _________ ．实验结论：两个灯泡L 1 、L 2 的电压和电源电压相等．（4）验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大．为了使实验结论具有普遍性，你将建议小明怎样做？ _________ ．（5）实验问答：如果电源电压为3V，那么根据探究的结论，灯L 1 的电压为 _________ V，灯L 2 的电压为 _________ V．结合实验结论分析：测量电压时，电压表为什么要与被测电路并联．四、计算题：小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1 U1 U2 U32.2V 2.2V 2.2V表2 U1 U2 U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______（填“甲”或“乙”）相符；表2所示的实验记录与图______（填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______；（3）由表2实验数据分析可知：______．五、综合题：1.小明在做探究并联电路中的电流规律实验时，他用两只相同的灯泡设计了如图所示的电路．（1）在连接实物电路时，开关应处于______状态．（2）他把电流表正确地分别接入A、B、C三点，得到了如下的数据：灯L1 灯L2 干路电流I/A 0.2 0.2 0.4于是他得出了如下几个结论：①并联电路中各支路的电流相等；②干路中的电流等于各支路的电流的两倍；③干路中的电流等于各支路的电流之和．以上结论中不能作为并联电路电流关系的普遍规律的是______（填序号），这是由于______．2.某同学在探究“串联电路中电压的规律”实验中，如下图连接了电路，并通过改变灯泡的规格做了三次测量，其记录的表格如下表 U1/V U2/V U/V 第一次测量3.0 3.0 6.0 第二次测量 2.5 3.5 第三次测量 1.5 6.0（1）在表格的空白项填上适当的数据；（2）由以上数据分析，可得到串联电路中电压的规律是______．六、简答题1.在探究电路连接的实验中，小明同学用电压表测出两电灯两端的电压均相等，因此他得出结论是：这两只灯泡是并联的．小明的推理正确吗？为了进一步弄清两灯泡的连接情况，请你帮助小明想想办法．参考答案：一、填空题1. 88；串2. 6；43. 7.2；1.84. 8；25. （1）V （2）V；A二、选择题：1.A2.A3.C4.A5.D6.C7.C8.C9.A 10.B三、实验题解答：（1）并联电路中各电灯两端的电压相等；各个电灯并联在相同的两点间；（2）电路图如下图；电源、开关各一个、导线若干、电灯两个、电压表三个；（3）用电压表分别测量出电灯两端的电压U 1 和U 2 ，并进行比较，若两者相等，即可得出猜想是正确的；（4）采用不同规格的小灯泡，重做上述实验．（5）3；3；并联电路各支路两端的电压相等．四、计算题：（1） 1.乙 2.甲（2）并联电路各支路两端电压相等；（3）串联电路总电压等于各总部分电压之和．五、综合题1. (1)断开(2) 3. ①和②；该实验中的两个灯泡完全一样，结论不具普遍性．2. （1）（2）串联电路两端的总电压等于各部分电路两端的电压之和．六、简答题1.答：两电灯两端的电压均相等时，两灯可能并联，也可能是两只相同的灯泡串联．所以小明的结论是错误的．要弄清两灯泡的连接情况，可闭合开关，取下其中一只灯泡，另一个还亮时，则两灯并联；另一个不亮时，则两灯串联．。
