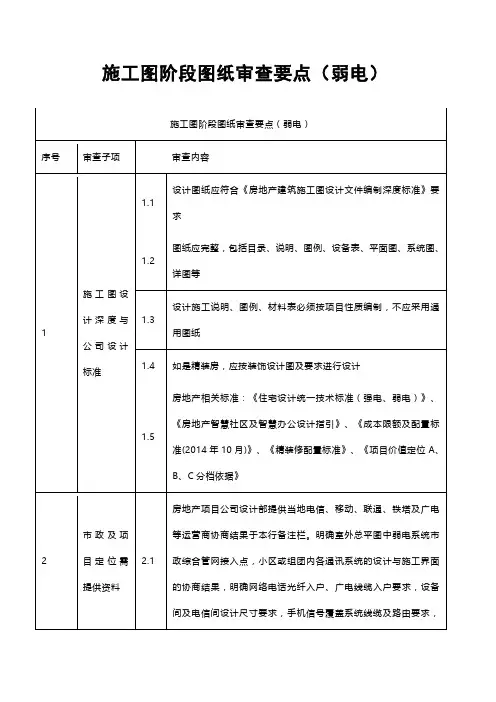

施工图阶段图纸审查要点(弱电)

施工图阶段图纸审查要点(弱电)

施工图阶段图纸审查要点（弱电）一、建筑智能化系统工程设计全过程建设工程项目的智能化系统工程设计全过程与建筑设计一样，有方案设计、初步设计、施工图设计三个阶段。

智能化系统设计与建筑设计同步进行是最佳做法。

方案设计后经评审进入初步设计，初步设计后经评审进入施工图设计，施工图设计文件经有关部门质量审查，然后进入施工招投标，由施工单位( 系统集成商) 进行深化设计，则设计过程基本完成。

在施工过程中，如建筑装修、功能调整，再作局部修改和完善。

目前，由于种种原因，除少数工程项目按上述步骤操作外，大量的工程项目的智能化系统工程施工图由系统集成商设计。

由于系统集成商参与智能化系统工程设计招投标时，建筑设计院的建筑设计施工图已完成，建设单位急于智能化系统工程施工，系统集成商在方案设计中标后即进入施工图设计阶段，初步设计及其评审这个重要阶段被忽略。

二、智能化系统施工图设计主要问题1成套性、完整性欠缺施工图设计文件主要由图纸目录、主要设备及材料表、设计施工总说明、平面图、系统图、原理图、弱电机房详图、弱电竖井详图等各部分组成，其它详图，如会议室、多媒体教室、门禁大样图等。

在深化设计阶段，可能还需安装图、装配图、接线图( 机柜、设备端接图) 、线缆表、基础图等设计文件。

部分工程项目智能化系统施工图设计文件不成套，有的甚至只有平面图，而无系统图；有的设计施工总说明没有：特别是缺主要设备及材料表和各种详图。

有的工程在深化设计阶段，甚至工程竣工图中也缺少实际安装、接线的图表，仅是对建筑设计院的施工图作一些微小调整或修改，对今后管理部门维修，扩展带来麻烦。

2图面质量不符合设计文件表达清晰的要求签栏不完整，有的单位图签栏不符合国家标准，工程名称、项目名称缺乏唯一性，缺工程号、图号编制顺序混乱，无规律，签字、日期标注不全等。

对建筑设计单位提供的建筑平面图未作处理。

一般对建筑平面图要作删去细尺寸，无关的文字，对剪力墙、柱子虚化，对建筑线淡化等处理，但不能将建筑平面功能文字、标高、轴线及编号删去。

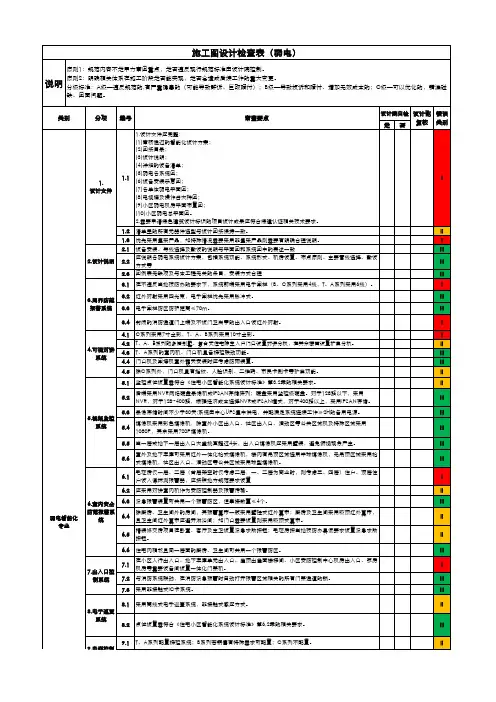

集合施工图设计管理及审图要点(弱电)

集合施工图设计管理及审图要点(弱电)

Ⅲ
5.3 录像存储时间不少于30天;系统由中心UPS集中供电，并配满足系统连续工作≥2H的备用电源。
Ⅲ
5.视频监控
系统
摄像机采用彩色摄像机，除室外小区出入口、社区出入口、活动区等公共区域机及特殊区域采用 5.4 1080P，其余采用720P摄像机。
Ⅲ
5.5 当一层或地下一层出入口大堂挑高超过4米，出入口摄像机应采用壁装，避免俯视现象产生。
Ⅱ
按钮。
6.6 住宅内相邻且同一层面的厨房、卫生间可共用一个报警防区。
Ⅲ
7.1 在小区人行出入口、地下车库单元出入口、屋顶出屋面楼梯间、小区安防控制中心机房出入口、泵房
7.出入口控
机房等重要设备间设置一体化门禁机。
Ⅰ
制系统 7.2 与消防系统联动，在消防紧急报警时自动打开报警区域相关的所有门禁通道的锁。
Ⅲ
5.6
室外及地下车库可采用红外一体化枪式摄像机，楼内有吊顶区域选用半球摄像机，无吊顶区域采用枪 式摄像机，社区出入口、活动区等公共区域采用球型摄像机。
Ⅲ
6.1
毛坯房仅一层、二层（首层架空时仅考虑二层，一、二层为商业时，则考虑三、四层）住户、顶层住 户设入侵探测报警器，应按照地方规范要求设置
Ⅰ
6.2 应采用对讲室内机作为安防控制器及报警传输。
Ⅲ
系统
4.4 门口机及围墙机室外露天安装时应考虑防雨装置。
Ⅲ
4.5 除C系列外，门口机具有指纹、人脸识别、二维码、市民卡刷卡等扩展功能。
Ⅱ
5.1 监控点位设置需符合《住宅小区智能化系统设计标准》第3.2章的相关要求。
Ⅱ
5.2 后端采用NVR网络硬盘录像机或IPSAN存储阵列；硬盘采用监控级硬盘。对于128路以下，采用 NVR，对于128~400路，根据经济成本选择NVR或IPSAN模式，对于400路以上，采用IPSAN存储。

弱电施工图审查要点

弱电施工图审查要点

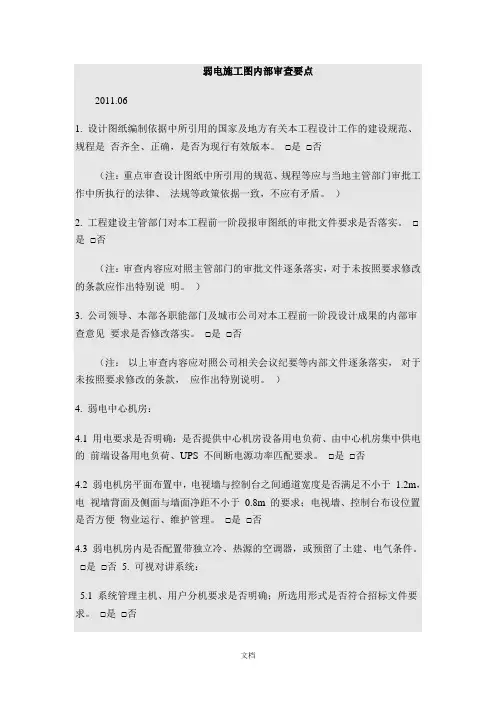

弱电施工图内部审查要点2011.061. 设计图纸编制依据中所引用的国家及地方有关本工程设计工作的建设规范、规程是否齐全、正确，是否为现行有效版本。

□是□否（注：重点审查设计图纸中所引用的规范、规程等应与当地主管部门审批工作中所执行的法律、法规等政策依据一致，不应有矛盾。

）2. 工程建设主管部门对本工程前一阶段报审图纸的审批文件要求是否落实。

□是□否（注：审查内容应对照主管部门的审批文件逐条落实，对于未按照要求修改的条款应作出特别说明。

）3. 公司领导、本部各职能部门及城市公司对本工程前一阶段设计成果的内部审查意见要求是否修改落实。

□是□否（注：以上审查内容应对照公司相关会议纪要等内部文件逐条落实，对于未按照要求修改的条款，应作出特别说明。

）4. 弱电中心机房：4.1 用电要求是否明确：是否提供中心机房设备用电负荷、由中心机房集中供电的前端设备用电负荷、UPS 不间断电源功率匹配要求。

□是□否4.2 弱电机房平面布置中，电视墙与控制台之间通道宽度是否满足不小于1.2m，电视墙背面及侧面与墙面净距不小于0.8m 的要求；电视墙、控制台布设位置是否方便物业运行、维护管理。

□是□否4.3 弱电机房内是否配置带独立冷、热源的空调器，或预留了土建、电气条件。

□是□否5. 可视对讲系统：5.1 系统管理主机、用户分机要求是否明确；所选用形式是否符合招标文件要求。

□是□否5.2 系统中应用的电源线、信号线、视频线规格是否符合招标或投标文件要求。

□是□否5.3 设备安装详图是否齐全；工艺要求是否明确、合理。

□是□否5.4 管线预埋（路由、断面）要求是否明确；现场土建条件是否满足其要求；若不满足，涉及改造的工作量有多少。

□是□否6. 门禁管理系统：6.1 系统中门禁控制器、读卡器、网络分配器要求是否明确；所选用形式是否符合招标文件要求。

□是□否6.2 系统中应用的电源线、信号线规格是否符合招标或投标文件要求。

□是□否6.3 设备安装详图是否齐全；工艺要求是否明确、合理。

弱电实施方案审核要点

弱电实施方案审核要点

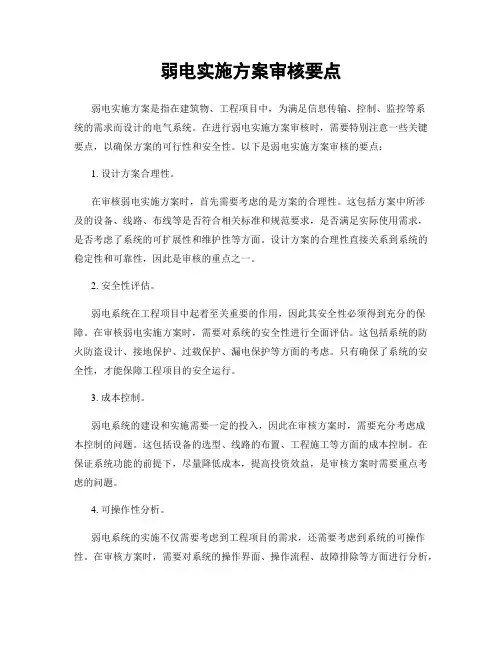

弱电实施方案审核要点弱电实施方案是指在建筑物、工程项目中，为满足信息传输、控制、监控等系统的需求而设计的电气系统。

在进行弱电实施方案审核时，需要特别注意一些关键要点，以确保方案的可行性和安全性。

以下是弱电实施方案审核的要点：1. 设计方案合理性。

在审核弱电实施方案时，首先需要考虑的是方案的合理性。

这包括方案中所涉及的设备、线路、布线等是否符合相关标准和规范要求，是否满足实际使用需求，是否考虑了系统的可扩展性和维护性等方面。

设计方案的合理性直接关系到系统的稳定性和可靠性，因此是审核的重点之一。

2. 安全性评估。

弱电系统在工程项目中起着至关重要的作用，因此其安全性必须得到充分的保障。

在审核弱电实施方案时，需要对系统的安全性进行全面评估。

这包括系统的防火防盗设计、接地保护、过载保护、漏电保护等方面的考虑。

只有确保了系统的安全性，才能保障工程项目的安全运行。

3. 成本控制。

弱电系统的建设和实施需要一定的投入，因此在审核方案时，需要充分考虑成本控制的问题。

这包括设备的选型、线路的布置、工程施工等方面的成本控制。

在保证系统功能的前提下，尽量降低成本，提高投资效益，是审核方案时需要重点考虑的问题。

4. 可操作性分析。

弱电系统的实施不仅需要考虑到工程项目的需求，还需要考虑到系统的可操作性。

在审核方案时，需要对系统的操作界面、操作流程、故障排除等方面进行分析，确保系统的易用性和维护性。

只有在实际运行中方便操作和维护，才能更好地发挥系统的功能。

5. 环境适应性。

最后，在审核弱电实施方案时，需要考虑系统的环境适应性。

这包括系统在不同环境条件下的适用性、抗干扰能力、防护等级等方面的考虑。

只有确保系统能够适应各种复杂的环境条件，才能保证系统的稳定运行。

综上所述，弱电实施方案审核是一个复杂而又重要的工作。

只有在审核过程中充分考虑到方案的合理性、安全性、成本控制、可操作性和环境适应性等要点，才能确保系统的可靠性和稳定性。

因此，在审核弱电实施方案时，需要严格按照以上要点进行全面细致的审核，以确保工程项目的顺利实施和运行。

施工图审查要点(弱电)

施工图审查要点(弱电)

A 类问题 个，B 类问题 个，
5.4
5.5 5.6
5.7
□是□否 □优化
5.8
□是□否 □优化
5.9
□是□否 □优化
5.10
5.11
消防广播传输线缆应阻燃并标明阻 燃等级，线径不小于1.5mm²，线路 衰减不大于3dB（采用三线制广播 时，宜选用RVV 线缆），符合 GB505263.5 条要求 室外扬声器应结合景观布置（扬声 器采用杆上安装或与景观结合壁 装，或采用造型扬声器落地安装， 防护等级IP65）；室外普通电缆采 用直埋铠装多股铜丝绞合电缆，或 采用其他多股铜丝绞合防水屏蔽电 缆套保护管敷设
□是□否 □优化
□是□否 □优化
问题类别小计 6.视频监 控 6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 住宅室外小区围界、出入口、主要 □是□否 通道、广场、儿童游乐场所等处设 □优化 置摄像机 □是□否 住宅至屋顶的出入口设置摄像机 □优化 地下车库摄像头合理设置,车道上 □是□否 无死角 □优化 步行街室外主要通道、货梯等公共 □是□否 区域设置摄像机 □优化 住宅首层通向室外的各个出口设置 □是□否 摄像机 □优化 □是□否 住宅电梯轿厢内设置摄像机 □优化 电梯摄像机预留管路应敷设电梯机 □是□否 房；无机房电梯，应结合电梯自带 □优化 控制箱位置敷设 摄像机安装位置、摄像方向应符合 □是□否 GB5198 3.1.12 条要求 □优化 监控图像采取数字化存储，图像存 储分辨率不低于4CIF，图像质量不 低于4 分（5 级损伤值），录像时 □是□否 间不小于30 天，录像时间应符合国 □优化 家、当地公安部门、安防规范与规 定的要求 线缆选型与配管、线路敷设是否满 足GB 50198 要求：模拟监控系统 200m 以下选用SYV-75-5,200m 以上 □是□否 宜选用SYV-75-7 电缆，超过400m选 □优化 用单模光缆；网络监控布线要求不 低于超五类布线系统；末端设备供 电电压不低于标称电压的10%

弱电智能化施工图审图要点

弱电智能化施工图审图要点
□确认
□符合
□不符合
□符合
□不符合
52
除小区集中休闲区和小区出入口使用球机作为补充外，其他室外区域一律使用枪机
□确认
□符合
□不符合
□符合
□不符合
53
电梯随行电缆应满足高清视频监控系统信号线条件
□确认
□符合
□不符合
□符合
□不符合
★
54
高清系统录像，要求全高清原帧录像保存30天
□确认
□符合
□不符合
□符合
□确认
□符合
□不符合
□符合
□不符合
3
应和有线电视台沟通，确定有线电视分支箱大小和安装要求
□确认
□符合
□不符合
□符合
□不符合
4
应和电信、移动、网通等运营商沟通，确定网络电话单元交接箱、网络电话楼层交接箱、移动信号覆盖设备箱、电信信号覆盖设备箱、联通信号覆盖设备箱箱体大小和安装要求及合作方式
□确认
□符合
系统避免设计与坡道和弯道
□确认
□符合
□不符合
□符合
□不符合
79
小区出入口已设计的，如无特殊必要，小区内车库出入口不再设计道闸
□确认
□符合
□不符合
□符合
□不符合
紧急广播与背景音乐系统
80
普通住宅小区仅在室外公共部位设计背景音乐系统
□确认
□符合
□不符合
□符合
□不符合
□符合
□不符合
11
施工图注明所有机房的用途、面积和弱电竖井位置
□确认
□符合
□不符合
□符合
□不符合
12
施工图注明所有机房主要设备排布，竖井及主干线槽排布

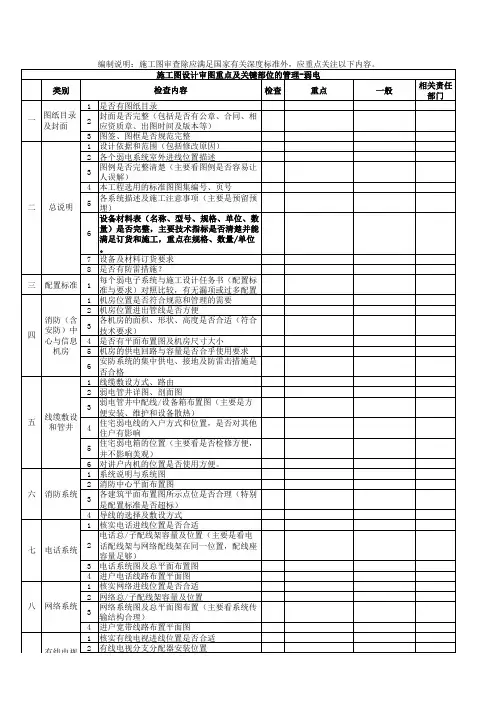

弱电施工图审查

弱电施工图审查

6
安防系统的集中供电、接地及防雷击措施是 否合格
1 线缆敷设方式、路由
2 弱电管井详图、剖面图
五
线缆敷设 和管井
3 4
弱电管井中配线/设备箱布置图（主要是方 便安装、维护和设备散热） 住宅弱电线的入户方式和位置，是否对其他 住户有影响
5
住宅弱电箱的位置（主要看是否检修方便， 并不影响美观）
6 对讲户内机的位置是否使用方便。
1 系统说明与统图
2 消防中心平面布置图
六
消防系统
3
各建筑平面布置图所示点位是否合理（特别 是配置标准是否超标）
4 导线的选择及敷设方式
1 核实电话进线位置是否合适
电话总/子配线架容量及位置（主要是看电
七
电话系统
2
话配线架与网络配线架在同一位置，配线座 容量足够）
3 电话系统图及总平面布置图
4 进户电话线路布置平面图
4 进户电视电缆平面图
十
安防系 统：对讲 报警及门
禁系统
1 2 3 4
系统的功能说明与系统图（主要看信号传输 结构是否合理，多系统间联动的可靠性） 设备主机与分控设备平面布置图 室内外各探测及报警等执行器的前端设备平 面布置图 线路的敷设平面图及说明
5 前端设备与控制设备接线示意图及说明
1
系统的功能说明与系统图（主要看信号传输 结构是否合理，多系统间联动的可靠性）
安防系 十一 统：周界
安防系统
2 3
设备主机与分控设备平面布置图 室外各探测及报警等执行器的前端设备平面 布置图（主要看在防范位置、设备选型是否 合理？）
4 线路的敷设平面图及说明
5 前端设备与控制设备接线示意图及说明
1

弱电施工图审查

弱电施工图审查

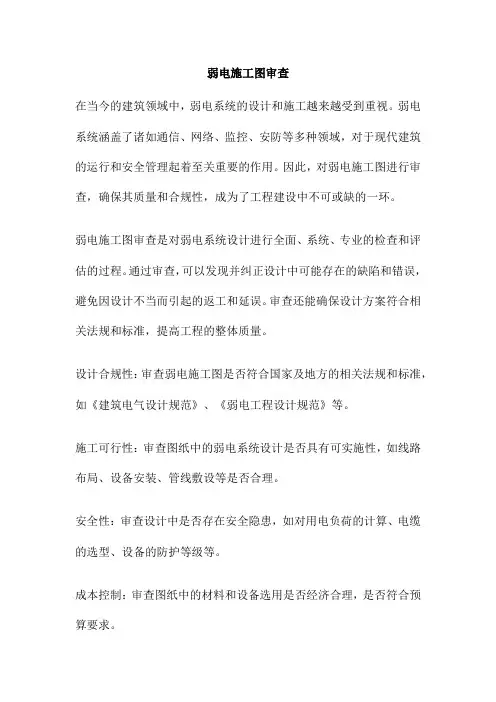

弱电施工图审查在当今的建筑领域中，弱电系统的设计和施工越来越受到重视。

弱电系统涵盖了诸如通信、网络、监控、安防等多种领域，对于现代建筑的运行和安全管理起着至关重要的作用。

因此，对弱电施工图进行审查，确保其质量和合规性，成为了工程建设中不可或缺的一环。

弱电施工图审查是对弱电系统设计进行全面、系统、专业的检查和评估的过程。

通过审查，可以发现并纠正设计中可能存在的缺陷和错误，避免因设计不当而引起的返工和延误。

审查还能确保设计方案符合相关法规和标准，提高工程的整体质量。

设计合规性：审查弱电施工图是否符合国家及地方的相关法规和标准，如《建筑电气设计规范》、《弱电工程设计规范》等。

施工可行性：审查图纸中的弱电系统设计是否具有可实施性，如线路布局、设备安装、管线敷设等是否合理。

安全性：审查设计中是否存在安全隐患，如对用电负荷的计算、电缆的选型、设备的防护等级等。

成本控制：审查图纸中的材料和设备选用是否经济合理，是否符合预算要求。

图纸完整性：审查图纸是否齐全，包括系统图、平面图、大样图等，确保图纸内容清晰、完整。

初步审查：对弱电施工图的总体布局和设计理念进行初步审查，判断其是否符合建设要求和相关法规。

详细审查：对图纸中的具体内容进行深入审查，包括各个系统的设计细节、材料设备的选型等。

会审：组织相关技术人员对图纸进行会审，共同讨论解决审查中发现的问题。

修改和完善：根据会审结果和专家意见，对弱电施工图进行修改和完善。

终审：在修改完成后，进行最终的审查，确认无误后即可提交给建设方进行施工。

弱电施工图审查是工程建设中的一项重要工作，它关系到工程的整体质量、安全性以及建成后的运营效果。

因此，我们必须认真对待审查工作，确保每一份弱电施工图都符合要求，为建设高质量的建筑打下坚实的基础。

动物传染病是危害畜牧业生产和人民健康的重要疾病，不仅给畜牧业生产造成重大损失，也给公共卫生带来严重威胁。

因此，动物传染病的防疫措施显得尤为重要。

弱电施工图审图要点

弱电施工图审图要点

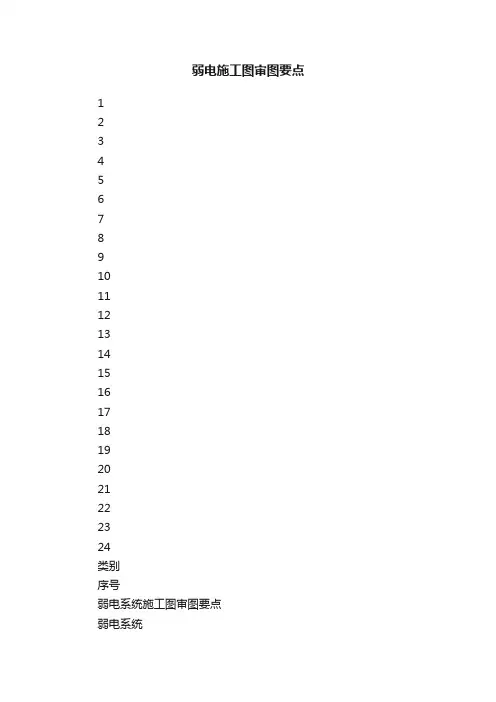

弱电施工图审图要点123456789101112131415161718192021222324类别序号弱电系统施工图审图要点弱电系统室外摄像机前2米内不要有光源。

户内强弱电箱位于内隔墙上时，墙体厚度能否满足箱体安装。

弱电井尺寸及门洞偏小，导致弱电机柜/箱、桥架安装空间受限，且无法保证后期正常维修空间。

电梯监控常规随行线缆为同轴线缆，为确保与弱电双绞线搭接通畅，实现电梯监控功能，须增加双绞线传输器。

如大堂铜门较重，门禁的锁具不能安装电插锁（损害率较高），宜采用磁力锁。

智能灯光开关的场景应合理，提前与设计沟通明确控制方案，现场施工时确保同一户型控制回路一致，自复位开关须提前考虑备品更换的数量。

与精装核对室内布置，部分区域如阳台红外幕帘点位考虑优化移入室内窗帘盒位置，确保业主后期自行在阳台安装柜子时不受影响。

涉及面积较大的户型须提前与设计确认是否需要加装防区扩展模块，现场施工完成后及时打开所有防区进行测试确保设备正常运行。

前期需明确智能图纸，包括智能灯光回路图、智能设备点位平面图、智能设备点位布线图、与第三方设备对接控制布线图纸等。

具体到设备点位、数量、布线方式是否符合功能实现要求，明确电箱尺寸、模块规格、用电要求等。

住宅小区的围墙、栅栏、河道、消防通道、容易攀爬的商铺顶应安装周界报警探测器，探测器的安装应无盲区和死角，并24小时布防。

监控中心应铺设抗静电地板，安装专用配电箱及防浪涌装置（一般由强电完成），并有等电位接地端。

从监控中心输出的~220V电源，应配备空气开关及漏电保护器。

防盗报警系统应在监控中心安装电子地图。

视频监控系统中线路敷设禁止与强电同管。

中控室操作台布置图合理考虑消防机柜空间预留，不能分开。

对于别墅院落中，监控杆、箱体不能设置，业主往往进行投诉，后续都要迁移。

单元大堂内出门按钮位置\高度的设置，需要在精装图上反应出来。

别墅小门口机的位置设置，要考虑便于操作方便，不能设置在进户门的门后面不便于操作，同时要设置防雨措施。

六十七、建筑电气设计弱电专业审图要点有哪些

六十七、建筑电气设计弱电专业审图要点有哪些

建筑电气设计弱电专业审图要点有哪些？1. 弱电系统1）审核施工图和设计任务书要求相一致。

2）审核施工图中各系统构成满足功能定位要求，合理、完整。

3）审核施工图中各系统构成满足造价要求。

4）审核施工图满足现行国家规范要求。

5）设计采用的设计标准、规范正确、有效。

6）预留、预埋位置能满足安装实际需要。

7）设计合理、无遗漏。

图样中的标注无错误。

设备材料名称、规格型号、数量等正确完整。

8）管槽的布置、敷设满足规范要求。

9）竖井和控制室、机房的内部布置合理，进出管槽无矛盾；位置合理，面积紧凑且满足使用需要。

10）预留了外线进出建筑物的位置，所留位置合适。

11）平面布置图与系统图对应。

12）各系统的设置能满足二次装修的扩展要求。

13）各系统的设置能满足客户的多样性要求。

14）关键系统的设置能满足未来发展的需要。

15）完整性满足招标文件和招标图样的要求。

2. 火灾自动报警系统1）系统图合理，已征得消防局同意。

2）消防控制点设置合理。

3）应设置紧急广播设备，设备满足要求。

4）火警通信设施完整。

5）探测器选择种类和安装位置正确。

6）手动报警按钮安装满足规范要求。

7）火灾报警器安装位置、高度等满足要求。

8）消防中控室位置满足规范要求。

3.楼宇控制、保安系统、智能家居系统1）预留通道管路能满足施工要求。

2）楼控系统与其他各专业的控制接口条件具备。

3）门禁系统、停车管理系统、红外探测、保安监控系统、智能家居系统设置符合市场定位及成本要求。

4）设计标准、系统设计合理。

5）根据任务书确认各设备末端布置。

6）摄像机类型一定要根据不同监测位置，选择不同类型，尽量避免使用云台或快球。

4. 通信、结构化布线、广播系统1）结构化布线系统标准合适。

2）语言、数据通信系统技术合理。

3）结构化布线、方式、路径合理。

4）信息点布置满足本工程市场定位要求。

5）通信干线引入方向、预留管道数量满足要求。

6）预留机房、竖井面积满足要求。

7）线路选择标准合理；线缆的选型依照设计任务书的要求，兼顾使用功能。

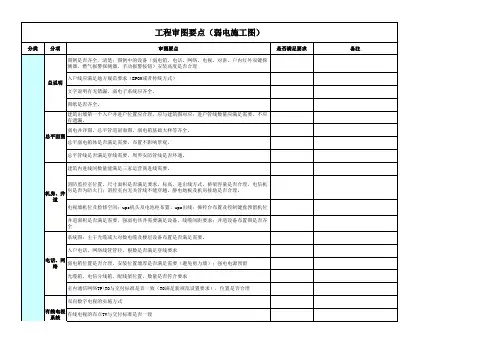

工程审图要点(弱电施工图)

工程审图要点(弱电施工图)

管线综合 弱电综合管网尽量走室内或地下车库，采用金属桥架；可靠接地
弱电与消防桥架不共用；可采用带隔板槽式电缆桥架，电信、有线电视、安保系统等按照弱 电系统划分隔离
管线综合
桥架尺寸应满足线缆敷设要求
火灾报警系统合理性，温感、烟感探测器、消火栓按钮位置是否合理；总线是否预留与其他 弱电系统输出接口模块
光缆箱、电信分线箱、配线架位置、数量是否符合要求
室内通信网络TP\TO与交付标准是否一致（TO满足新规范设置要求），位置是否合理
双向数字电视的实施方式
有线电视 系统
有线电视的布点TV与交付标准是否一致
备注
有线电视 系统 有线电视放大器箱位置是否符合要求，信号分配是否合理；
系统图：主干光缆联网、系统电源数量、楼层分配器及其他配套设备数量是否合理、户内报 警设备按标准配置
景观灯饰：安装时钟控制器、光感控制器； 照明系统：大堂照明集中控制；环境照明监测/控制；、给排水系统：对屋顶水箱、消防水 池污水提排井水位和消防、生活水泵(除二次加压)运行状态进行监视； 大型商业的中央空调冷热源、空调机组等监测/控制。
电视墙设计能满足监控摄像机上墙需要，中央需要设计大屏（物业需要）；监视器选型符合 市场情况；存储设备满足物业保存1个月时间要求；
视频监控 视频监控系统点位布置是否合理，除传统重点部位外，物业客服、消控室、财务等房间需注 系统 意设置； 摄像机相对其安装位置设备选型及参数是否合理、需要综合考虑功能及美观
对讲设备是否按集团标准配备设计；户内安防设备预留电源及管线是否满足设备需要
燃气探测器是否与对讲主机预留连接管线；燃气探测器是否预留燃气切断装置管线（根据各 项目实际配置）
对讲及户 内安防
地上及地下单元门口机安装方式（根据项目具体情况选择壁装、支架、门装）、管线预留是 否合理；选型设备是否有门禁读卡器安装空间；

电气专业(弱电)审图要点

电气专业(弱电)审图要点

电气专业（弱电）审图要点2.9.1 消防报警2.9.1.1设备选型a.温感探测器选择及其使用场所是否合适。

b.烟感器及其灵敏度的选用是否合适。

c.报警装置的功能是否可靠。

d.是否设有二级报警系统，选用是否合理。

e.是否应设有手动按钮、警铃、报警指示灯等。

2.9.1.2报警平面图a.走廊、机房、厨房、及各种功能用房探测器布置是否合理。

b.顶棚、电缆沟及活动地板内是否设有探测器，如何检查。

c.区域报警器的位置是否合适。

d.报警线路的截面是否满足要求，型号是否合适。

e.报警线如何敷设，接线方式是否可靠。

f.接线箱位置是否便于检修及安装穿线等。

g.每一报警回路所连接的探测器的数量是否合适。

h.探测器与墙、梁及送风口的距离是否满足要求。

i.手动报警站，警铃等布置是否合理。

j.消防中心的位置是否合理，是否满足规范要求。

k.联动装置是否合理，动作是否可靠，功能是否齐全。

2.9.1.3 报警系统图a.探测器、区域报警等型号、编号与平面图是否统一。

b.导线截面、数量、管径及接线箱等与平面图是否统一。

c.系统图是否能反映建筑的层数、标高及轴线位置等。

d.系统图是否能反映烟感、温感、煤气报警装置。

e.系统图是否能反映排烟阀、防火阀、排烟风机、正压风机、消防水、水流报警阀等设备的联动关系。

f.系统图是否能满足控制操作声光报警，打印记录、图例显示、事故通讯及紧急广播等功能。

2.9.2 电话机房设计2.9.2.1电话系统a.电话交换机的程式、容量选择是否合理、其功能是否满足用户使用要求。

b.交换机的出入中继方式确定的是否合理。

c.电话用户的号码编制是否满足用户使用要求。

d.用户配线架（箱）的容量选择是否合理，其位置与进出电缆配合是否合适。

e.电话站的交流供电方案、容量是否符合要求。

f.电话站的接地装置（包括工作接地及保护接地）是否符合规范要求。

g.电话站直流整流电源设备是否能满足交换机的浮充或充电的要求。

h.蓄电池容量的选择是否合适。

弱电智能化深化设计施工图审图要点

弱电智能化深化设计施工图审图要点

弱电智能化深化设计施工图审图要点本文旨在介绍弱电智能化深化设计施工图审图的背景和目的。

弱电智能化深化设计施工图审图是在施工图设计过程中，对弱电智能化系统的设计方案进行审查和确认，以确保施工图的准确性和合规性。

随着科技的发展，弱电智能化系统在建筑领域中的应用越来越广泛。

这些系统包括但不限于通信、网络、安防、智能家居等方面，具有提高建筑物智能化程度、提升效率和安全性的作用。

因此，在设计施工图时，审图人员需要对弱电智能化系统的设计方案进行审查，以确保系统的可行性和符合相关法规和标准。

同时，审图还有助于减少施工过程中的错误和纠正成本，并提前发现和解决可能存在的问题。

通过本文的介绍，施工图审图人员将了解到弱电智能化深化设计施工图审图的重要性和目的，为他们在审图过程中提供指导，并确保施工图的质量和合规性。

弱电智能化深化设计是指在建筑物或工程中，对弱电系统进行进一步的设计和规划，以实现智能化管理和控制。

弱电系统包括但不限于电力照明系统、通信系统、安全监控系统和建筑自动化系统等。

弱电智能化深化设计的范围涵盖了以下方面：系统集成：弱电智能化深化设计需要将各个弱电系统进行集成，确保它们之间的互联互通。

这可以通过设计合适的网络架构、通信协议和接口来实现。

同时，弱电智能化深化设计还需要考虑与其他建筑系统的集成，如空调系统、供暖系统等，以实现全面的智能化控制。

设备选型：在弱电智能化深化设计中，需要根据项目需求和技术要求选择合适的设备和组件。

这包括但不限于选择适合的传感器、控制器、通信设备和监测设备等。

设备的选型应考虑其性能、可靠性、兼容性以及成本等因素。

网络架构设计：弱电智能化深化设计需要合理规划和设计网络架构，确保系统的稳定性和可靠性。

这包括确定网络拓扑结构、布置网络设备和设置网络安全措施等。

网络架构设计应考虑到系统的扩展性和未来的升级需求。

自动化控制设计：弱电智能化深化设计需要考虑实现自动化控制的方案和策略。

通过合理设计控制算法和逻辑，可以实现智能化的监测、调节和控制。

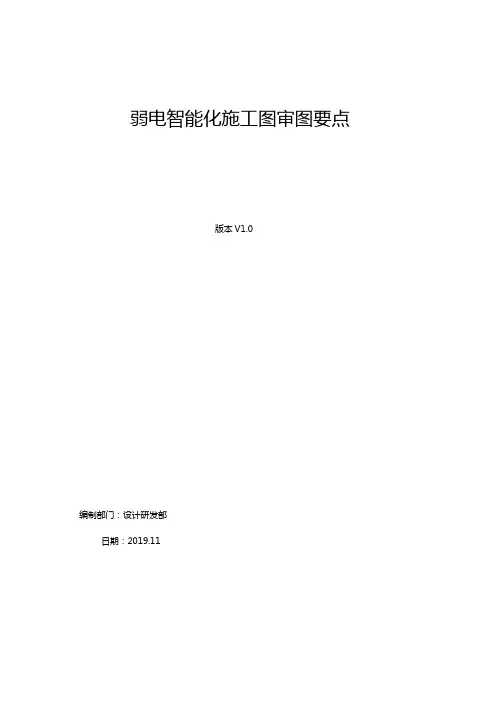

弱电智能化施工图审图要点

弱电智能化施工图审图要点
施工图注明所有预留设备名称、占地位置、面积及功能并标明为预留
□确认
□符合
□不符合
□符合
□不符合
15
图纸应明确版次、日期，并显著标明改动之处
□确认
□符合
□不符合
□符合
□不符合
★
16
系统图：完整反映各子系统主要设备配置和构成、系统设备分布区域、系统供电方式、设备之间管路和线缆的规格、系统联网网络结构，反映本系统与其它系统联系（如通讯接口或硬线连接）。对于楼宇自控系统，还需表现所监控系统/设备的工作流程、监控点设置、监控点类型、控制器划分、供电方式等。 所有类型设备应有数量标注
□不符合
55
一般住宅小区推荐选用多路网络硬盘录像系统，不推荐使用磁盘阵列
□确认
□符合
□不符合
□符合
□不符合
56
采用操作台+组合电视墙，暂不使用拼接屏
□确认
□符合
□不符合
□符合
□不符合
室内报警系统
★
57
室内入侵报警系统按当地规范要求设计
□确认
□符合
□不符合
□符合
□不符合
58
无地方性规范，无特别要求的项目，室内客厅与主卧设计紧急求助按钮,该按钮报警信号连接至室内安保型对讲分机
弱电智能化施工图审图要点
版本V1.0
编制部门：设计研发部
日期：2019.11
审查
项目
序号
审查要点
（带 ★ 为重点控制项）
设计院自查
项目设计部审查
集团设计部审查
备注
前期应和相关部门对接的事项
1
应和各职能部门沟通弱电各系统室内外接口位置及其他设计要求

施工图审查要点-弱电

施工图审查要点-弱电

B □是□否□优化
审查说明
项目编号
编制时间
初审
评审会确认
复审
设计院回复
甲方意见
审查单位意见
确认审查意见（有异议时召开 评审会），形成一审结论
复审结果确 认
部位分项 序号
审查内容
问题 施工图完成情
类别
况评定
1.2.15 排水系统：具有集水井/隔油池水泵手自动状态、运行状态、故障报警、超高液位报警。 B □是□否□优化
公共区域、收银台、商管办公区等区域应按设计任务书预留相关信息点位
B □是□否□优化
在室内步行街的每个店铺、一层扶梯下部的多种经营点位设置不少于3个信息点 （2个POS点；一用一备，1个光纤接入点），集合店每柱子设1个光纤接入点，POS B □是□否□优化 水平布线的长度不超过90米。
集合店区域单收银台设置语音2个、POS点4个，双收银台设置语音3个、POS点5个 。
审查说明 _
_
初审
评审会确认
复审
设计院回复
甲方意见
审查单位意见
确认审查意见（有异议时召开 评审会），形成一审结论
复审结果确 认
商管的视频监控、入侵报警、BA系统、电扶梯集中监控及五方对讲、综合布线、 1.10.12 无线对讲、通信网络、背景音乐、有线电视、客流、信息发布、移动通信信号放
大等共用一套系统，慧云机房(消控室)设置一套主机，统一接到慧云。
A □是□否□优化 A □是□否□优化 B □是□否□优化 B □是□否□优化
1.3
1.3.1
1.3.2 1.3.3 1.3.4 1.3.5 1.3.6 1.3.7 1.3.8 1.3.9 1.3.10 1.4 1.4.1

电气施工图审查要点

电气施工图审查要点

电气施工图设计文件审查要点一、深度要求1总则1.1本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。

1.2建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档)、主要设备表。

1.3根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。

1.4设计文件中的图线、字体、比例、符号等应符合GB/T50001-2001《房屋建筑制图统一标准》要求。

2总体工程电施设计文件2.1图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。

设计修改图、修改通知单应编入图纸目录。

2.2施工设计说明、补充图例符号及主要设备表（1）施工设计说明（详说明要求）。

（2）补充图例符号及主要设备表。

注明主要设备名称、型号、规格、单位、数量。

主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。

2.3供电总图（1）标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线。

（2）标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。

（3）架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。

（4）电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。

（5）比例、指北针。

（6）图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。

2.4配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计算数据Pe（或Pjs）、Ijs、Kc、CosΦ等参数。

弱电专业施工图纸审查要点

弱电专业施工图纸审查要点
是否说明清晰
12
反映一般设备的数量（如硬盘、录像机、巡更机、电脑、服务器、监视屏、联动台、摄像机、打印机、烟感、温感、采集模块等）
是否有单独列出数量及型号的材料表及特殊说明
序号
重点需要审查的内容
常见问题
备注
10
安防报警系统设置的分系统（门禁系统、安防系统、摄像监视系统、巡更系统）安防设备主机平面图，进线出线桥架及电缆敷设平面图，室外平面图中各安防探测及报警前端元件平面布置，线路的敷设，各个系统的功能说明
是否一致，说明是否清楚
11
反映本系统与其他系统联系（如通讯接口或硬件连接），明确供电电源来源及形式
核对前端放大器箱位置及平面布置，中间放大器箱位置，进户电视电缆平面图是否一致
7
消防及弱电通信、安防系统的接地及防雷击措施，在各个系统图中的设计说明
在设计说明中是否有说明或说明是否清楚
8
主机房位置，完整反映各子系统结构或网络逻辑关系
主机房位置是否合理，系统逻辑关系是否清晰
9
弱电屏蔽保护接地
是否符合规范要求
标注是否清楚或有缺漏
5
宽带网信息系统，宽带网信息系统图及平面图，总进线光缆及光端机容量及平面布置，区域光端机箱的布置及容量，进户宽带线路平面图
核对总进线光缆及光端机容量及平面布置，区域光端机箱的布置及容量，进户宽带线路布置平面图是否一致
6
有线电视系统，有线电视系统图及平面图，前端放大器箱位置及平面布置，中间放大器箱位置，进户电视电缆平面图
弱电专业施工图纸审查要点
序号
重点需要审查的内容
常见问题
备注
1
进每户的电话线和光纤
除特殊要求外，是否每户进一路线，设二～三个设置

009弱电智能化深化设计施工图审图要点

009弱电智能化深化设计施工图审图要点

弱电智能化深化设计施工图审图要点弱电智能化主要包括：视频安防监控系统、入侵报警系统、出入口控制系统、电子巡查系统、停车库管理系统、建筑设备监控系统、电梯集中监控及五方对讲系统、综合布线系统、通信网络系统、无线通讯和移动通信信号放大系统、背景音乐系统、有线视频系统、客流数量统计系统、信息发布系统、慧云智能化管理系统等相关系统。

1图纸目录（应包含以下图纸）（1）图纸目录（2）设计说明（3）建筑设备监控系统及系统集成设计图1）监控系统方框图2）空调自控工艺原理图及控制原理说明。

3）建筑设备监控各层平面图4）楼宇自控弱电设备的供电平面及接线图（4）BA系统点表（5）各弱电系统施工图设计说明（6）各弱电系统图（7）各弱电智能化系统平面图（8）慧云机房布置图、弱电管井大样图（9）主要设备材料表2图纸深度及设计审图要点（1）设计说明1）工程概况、设计依据；2）各系统的施工要求和注意事项(包括布线、设备布置、点位安装等)；3）设备主要技术要求、接地保护等其他系统相关内容(亦可附在相应图纸上)。

4）与相关专业的技术接口要求。

5）核对按照通信等部门认定的设计资料设计；6）各系统说明功能描述应完整，各项技术参数要正确；7）各弱电系统从室外的进线方式、位置描述应准确；8）通讯系统明确系统容量和市政进线的方向、规模；明确语音程控交换机、矩阵主机容量；通讯系统主干线路类型和设置原则应明确；9）相关的施工说明要完善：包含设备安装方式、接地安装要求、电源供应方式、管线敷设要求等工艺要求；（2）建筑设备监控系统及系统集成设计图1）监控系统方框图，绘至DDC模块箱止。

2）说明相关建筑设备监控(测)要求、点数，DDC模块箱位置。

（3）各弱电系统图1）完整反映各子系统结构或网络逻辑，子系统内主要设备与主机房连接关系，包括主要设备（矩阵、电视墙、报警主机、主配线架、楼层配线架等）的主要容量和技术参数；所有显示在图纸内的线路类型、规格要明确；弱电机房UPS分配电力系统图应明确。

施工图阶段审图要点---弱电cgq

施工图阶段审图要点---弱电cgq

□是□否
原因：
系统图：完整反映各子系统结构或网络逻辑，反映子系统内主要设备与主机房连接关系，包括主要设备（矩阵、
电视墙、报警主机、主配线架、楼层配线架等）的主要容量和技术参数，反映一般设备的数量（如硬盘录像机、
Aห้องสมุดไป่ตู้
巡更器、显示器、监视器、电脑、服务器、监视屏、联动台等），反映本系统与其它系统联系（如通讯接口或硬 □是□否 原因：
弱电专业施工图S/招标图Z/深化施工图SH阶段图纸审查要点
序号 等级 图纸分类
审查内容
图纸完成情况
1.1
1.2 1.3 1.4 1 1.5 1.6 1.7
1.8
A
施工图组成：目录、设计说明、图例、设备材料表、系统原理图、总平面图、各层平面图、大样图（各主机房、 □是□否 原因： 管井）等
B
施工图设计人员签署(含各专业会签)、印章齐全
2.5 2.6 2.7
2 2.8 2.9 2.10 2.11 2.12 2.13 2.14
2.15
2.16
2.17
2.18
A
设备材料表：注明所有设备、部件、材料的名称、主要技术参数、安装方式、服务区域/系统、数量等
□是□否 原因：
A
图纸应包括：系统图、系统控制原理图、一般楼层平面图、标准层平面图、机房大样图、弱电间大样图、卫星电 视天线大样图、客房大样图
审批的初步设计内容相吻合。
□是□否 原因：
施工说明：包含设备安装方式、接地安装要求、电源供应方式、管线敷设要求等工艺要求
弱电设计说明：应包括相关规范或参考引用、设计范围；每个子系统明确机房设置位置；通讯系统明确系统容量
和市政进线的方向、规模；明确语音程控交换机、矩阵主机容量；明确通讯系统主干线路类型和设置原则；明确

弱电施工图内部审查要点

弱电施工图内部审查要点

弱电施工图内部审查要点2011.061. 设计图纸编制依据中所引用的国家及地方有关本工程设计工作的建设规范、规程是否齐全、正确，是否为现行有效版本。

□是□否（注：重点审查设计图纸中所引用的规范、规程等应与当地主管部门审批工作中所执行的法律、法规等政策依据一致，不应有矛盾。

）2. 工程建设主管部门对本工程前一阶段报审图纸的审批文件要求是否落实。

□是□否（注：审查内容应对照主管部门的审批文件逐条落实，对于未按照要求修改的条款应作出特别说明。

）3. 公司领导、本部各职能部门及城市公司对本工程前一阶段设计成果的内部审查意见要求是否修改落实。

□是□否（注：以上审查内容应对照公司相关会议纪要等内部文件逐条落实，对于未按照要求修改的条款，应作出特别说明。

）4. 弱电中心机房：4.1 用电要求是否明确：是否提供中心机房设备用电负荷、由中心机房集中供电的前端设备用电负荷、UPS 不间断电源功率匹配要求。

□是□否4.2 弱电机房平面布置中，电视墙与控制台之间通道宽度是否满足不小于1. 2m，电视墙背面及侧面与墙面净距不小于0.8m 的要求；电视墙、控制台布设位置是否方便物业运行、维护管理。

□是□否4.3 弱电机房内是否配置带独立冷、热源的空调器，或预留了土建、电气条件。

□是□否5. 可视对讲系统：5.1 系统管理主机、用户分机要求是否明确；所选用形式是否符合招标文件要求。

□是□否5.2 系统中应用的电源线、信号线、视频线规格是否符合招标或投标文件要求。

□是□否5.3 设备安装详图是否齐全；工艺要求是否明确、合理。

□是□否5.4 管线预埋（路由、断面）要求是否明确；现场土建条件是否满足其要求；若不满足，涉及改造的工作量有多少。

□是□否6. 门禁管理系统：6.1 系统中门禁控制器、读卡器、网络分配器要求是否明确；所选用形式是否符合招标文件要求。

□是□否6.2 系统中应用的电源线、信号线规格是否符合招标或投标文件要求。

□是□否6.3 设备安装详图是否齐全；工艺要求是否明确、合理。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

AB 版豪宅住宅大堂内设信息发布显 □是□否
示终端
□优化
C 版住宅、公寓首层大堂内预留信 □是□否
息发布显示终端接口
□优化
室外出户管是否预留，数量、位置
是否合理，大型地库应预留不少于2 □是□否
处的出户管：每处出户管数量不少 □优化
于8 根SC80
弱电系统桥架、管线路由是否满足 使用需要，各单体建筑的弱电桥架 、管线接口是否清晰正确
□是□否 □优化
标注是否清晰、规范（注明线缆的
选型与线缆的敷设方式，导管/槽盒 规格、敷设方式，线缆穿管敷设管 径利用率、界面利用率符合
□是□否 □优化
GB50312)
弱电设计深度是否满足建设部设计 □是□否
深度要求
□优化
问题类别小计
A 类问题 个，B 类问题 个，
2.设计总
说明
2.1
2.2
2.3
弱电设计范围是否符合设计任务书 □是□否
□是□否 □优化
燃气泄漏报警装置（如有）和控制 □是□否
装置宜设置在消防控制室
□优化
消防稳压泵的运行状态、故障信号 □是□否
、控制开关接到报警系统
□优化
用于广播分路控制与背景音乐消防 强制切换的消防联动控制信号应采 用不带电压的干接点信号
□是□否 □优化
线缆应标注阻燃等级，联动控制电 缆（硬线控制）应选用耐火阻燃电 缆
施工图审查要点 □弱电
执行时间：

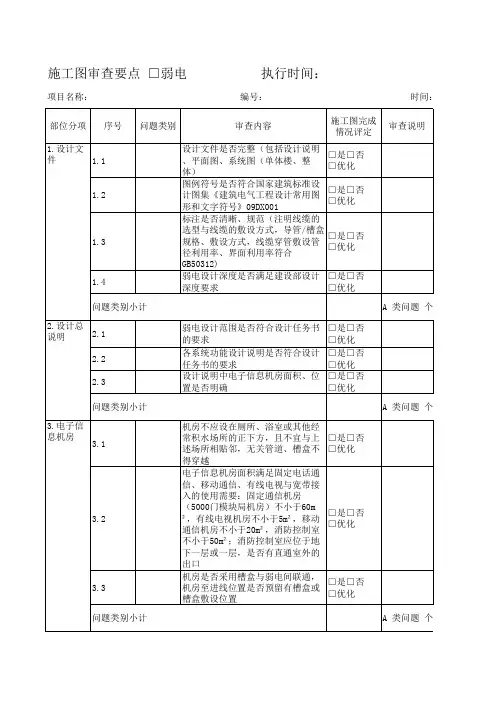

项目名称：
编号：
时间：
部位分项 序号
1.设计文
件
1.1
1.2
1.3 1.4
问题类别
审查内容
施工图完成 情况评定
审查说明
设计文件是否完整（包括设计说明 、平面图、系统图（单体楼、整 体）
□是□否 □优化
图例符号是否符合国家建筑标准设 计图集《建筑电气工程设计常用图 形和文字符号》09DX001
□是□否 □优化
室外摄像机应采取符合规范的防雷 保护措施，室外设备及立杆可靠接 地，接地电阻不大于10 欧姆
□是□否 □优化
可视对讲设备应预留管路
出入口门禁控制系统是否在所有进 出小区及进出楼的入口设置 门禁控制系统是否与火灾自动报警 系统联动 可视对讲系统小区门口机、单元门 口机位置是否合理，是否与门禁系 统配合使用 可视对讲系统户内机应具备紧急报 警及入侵报警功能 豪宅小区人行入口设置门禁和可视 对讲系统，实行感应卡一卡通管理 B 版豪宅小区设一卡通系统，小区 门禁、单元门门禁、入户门禁、车 库管理等实行一卡通管理 A 版豪宅小区设一卡通系统，小区 门禁、单元门禁、入户门禁、电梯 、车库等实行感应卡一卡通管理； 户内可视对讲分机采用7"液晶显示 屏
□是□否 □优化
地下车库地下出入口至地面出入口 □是□否 处预留SC40 钢管2 根，暗埋敷设 □优化
A 类问题 个，B 类问题 个，
A 类问题 个，B 类问题 个， A 类问题 个，B 类问题 个， A 类问题 个，B 类问题 个，
10.通讯 布线系统
10.1
10.2
10.3 10.4
10.5
10.6 10.7 10.8 10.9 10.10 问题类别小计 11.自控 11.1 11.2
□是□否 □优化
应急备用电源满足消防备电时间要 □是□否 求，能满足30min 以上的紧急广播 □优化
扬声器的声性能指标（灵敏度、功 率等）、安装高度应满足声场设计
要求与广播设备使用需要，外形与 安装方式应与安装环境相适应：有 吊顶区域宜选择吸顶嵌入式安装 （配防火底罩）、无吊顶区域宜壁
□是□否 □优化
□是□否 □优化
□是□否 □优化
□是□否 □优化
问题类别小计
A 类问题 个，B 类问题 个，
4.火灾报 警系统 4.1
4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9
4.10 4.11 4.12
4.13
4.14 4.15 4.16
4.17
4.18
系统设计应符合GB50116，并与多家 进口、国产消防设备厂商的产品相 适应
条要求
□优化
系统满足消防紧急切换的要求，有 强切接口，消防联动输入采用不带 电压的干接点信号
□是□否 □优化
广播分回路设置，回路划分应满足 建筑使用需要，兼备火灾应急广播 □是□否
功能的系统，广播回路应按防火分 □优化
区或楼层划分，满足人员疏散要求
功放和回路数预留20%以上；火灾应 急广播功放设备额定输出功率不应 小于驱动的扬声器的1.5 倍
□是□否 □优化
离，不应大于30m。
消防专用电话分机设置区域：消防 水泵房、发电机房、变配电室、排 烟机房、消防电梯机房
□是□否 □优化
4.19
4.20
问题类别小计
5.照明系
统
5.1
5.2
5.3
5.4
5.5 5.6
5.7
5.8 5.9
点型感烟探测器安装：探测器至墙
壁、梁边的水平距离，不应小于 0.5m；点型感烟火灾探测器的安装 间距，不应超过15m。探测器至端墙
装
火灾应急广播扬声器扬声器功率、
间距应满足GB50116 要求，“从一 个防火分区内的任何位置到最近一 □是□否
个扬声器距离不大于25m。走道内最 □优化 后一个扬声器至走廊末段的距离不
应大于12.5m。”
扬声器设置区域：其数量应能保证
从一个防火分区的任何部位到最近 一个扬声器的距离不大于25m。走道 内最后一个扬声器至走道末端的距
□是□否 □优化
离不应大于12.5m
A 类问题 个，B 类问题 个，
5.10
5.11
问题类别小计
6.视频监
控
6.1
6.2 6.3 6.4 6.5 6.6
6.7
6.8
6.9
6.10
消防广播传输线缆应阻燃并标明阻 燃等级，线径不小于1.5mm²，线路 衰减不大于3dB（采用三线制广播 时，宜选用RVV 线缆），符合 GB505263.5 条要求
电子信息机房面积满足固定电话通 信、移动通信、有线电视与宽带接 入的使用需要：固定通信机房 （5000门模块局机房）不小于60m ²，有线电视机房不小于5m²，移动 通信机房不小于20m²，消防控制室 不小于50m²；消防控制室应位于地 下一层或一层，是否有直通室外的 出口
机房是否采用槽盒与弱电间联通， 机房至进线位置是否预留有槽盒或 槽盒敷设位置
□是□否 □优化
的距离，不应大于安装间距的一半
感温火灾探测器的安装点型感温火 灾探测器的安装间距，不应超过 □是□否 10m；探测器至端墙的距离，不应大 □优化 于安装间距的一半
住宅公共广播系统应具备火灾应急 广播功能（建设方特殊要求除 外），符合GB50116 要求
□是□否 □优化
系统功能设计应符合GB50526 3.2.5 □是□否
室外扬声器应结合景观布置（扬声 器采用杆上安装或与景观结合壁 装，或采用造型扬声器落地安装， 防护等级IP65）；室外普通电缆采 用直埋铠装多股铜丝绞合电缆，或 采用其他多股铜丝绞合防水屏蔽电 缆套保护管敷设
□是□否 □优化
□是□否 □优化
住宅室外小区围界、出入口、主要 通道、广场、儿童游乐场所等处设 置摄像机
□是□否 □优化
消防控制室位置：有直通室外的出 □是□否
口；周围无电磁干扰较强设备
□优化
消防是否为CRT 报警显示系统
□是□否 □优化
设备联动功能：火灾确认后接通警
报装置，10~15 秒后接通紧急广 □是□否
播，组织疏散；手动按钮动作时， □优化
是否已联动消防设备
感温探测器设置区域：底商厨房、 □是□否
□是□否 □优化
□是□否 □优化
□是□否 □优化 □是□否 □优化
外线进线需采取防雷措施
□是□否 □优化
A 类问题 个，B 类问题 个， A 类问题 个，B 类问题 个，
12.防雷
问题类别小计
13.信息 发布
13.1 13.2
问题类别小计 14.其他
14.1
14.2
14.3 14.4 问题类别小计
有线电视应支持HFC 双向系统，同 轴电缆传输网设计应满足相关要求 综合布线系统是否已预留管路，永 久链路（水平布线）布线距离是否 超过90m 商业、住宅有线电视、电话、网络 点位的预留是否满足标准，预留的 电缆、光缆规格、数量是否满足要 求
物业办公区按平面布局设置点位
提供住宅、商铺、办公宽带接入用 综合配线箱系统图 住宅、商铺、办公宽带接入用综合 配线箱的布置是否合理，箱体尺寸 是否满足使用需要,是否预留电源 布线系统管路预留是否满足有线电 视、电话、宽带网络接入使用需要 住宅标准层公共区楼板厚度是否满 足管线预埋的需要
□是□否 □优化
摄像机安装位置、摄像方向应符合 □是□否
GB5198 3.1.12 条要求
□优化
监控图像采取数字化存储，图像存
储分辨率不低于4CIF，图像质量不
低于4 分（5 级损伤值），录像时 □是□否
间不小于30 天，录像时间应符合国 □优化
家、当地公安部门、安防规范与规
定的要求
线缆选型与配管、线路敷设是否满
锅炉房、发电机Βιβλιοθήκη 等□优化可燃气体探测器设置区域： 使用煤 气或天燃气的厨房；煤气表间；不 应设置在灶台正上方
□是□否 □优化
烟感设置区域：一类住宅：楼梯、 □是□否
走道、电气竖井等
□优化
火灾警报装置设置区域：每个防火
分区至少应设一个火灾警报装置， 从一个防火分区内的任何位置到最 邻近的一个手动火灾报警按钮的距
□是□否 □优化
