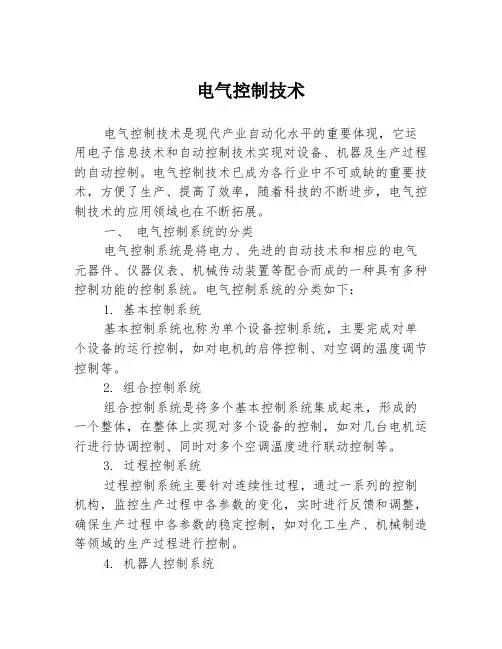

电气控制技术电气控制技术是现代产业自动化水平的重要体现，它运用电子信息技术和自动控制技术实现对设备、机器及生产过程的自动控制。

电气控制技术已成为各行业中不可或缺的重要技术，方便了生产、提高了效率，随着科技的不断进步，电气控制技术的应用领域也在不断拓展。

一、电气控制系统的分类电气控制系统是将电力、先进的自动技术和相应的电气元器件、仪器仪表、机械传动装置等配合而成的一种具有多种控制功能的控制系统。

电气控制系统的分类如下：1. 基本控制系统基本控制系统也称为单个设备控制系统，主要完成对单个设备的运行控制，如对电机的启停控制、对空调的温度调节控制等。

2. 组合控制系统组合控制系统是将多个基本控制系统集成起来，形成的一个整体，在整体上实现对多个设备的控制，如对几台电机运行进行协调控制、同时对多个空调温度进行联动控制等。

3. 过程控制系统过程控制系统主要针对连续性过程，通过一系列的控制机构，监控生产过程中各参数的变化，实时进行反馈和调整，确保生产过程中各参数的稳定控制，如对化工生产、机械制造等领域的生产过程进行控制。

4. 机器人控制系统机器人控制系统是指通过现代控制技术和信息技术将机器人的各种运动、灵活性和智能化等功能进行集成和控制，以实现机器人的智能化操作，如在工厂中使用机器人进行生产线的自动化控制作业。

二、电气控制系统的主要组成部分1. 控制器控制器是电气控制系统中最核心的部分，它是实现控制行动的核心设备，作为控制系统的“大脑”，对整个电气控制系统进行控制和管理。

控制器可以分为PLC、DCS、CNC等多种类型，根据不同的应用场景、控制精度、控制继电比等指标选取相应类型的控制器。

2. 传感器传感器是实现电气控制系统对工业过程进行检测、采集和反馈的关键部件，它能将生产过程中各个参数的物理量如温度、压力、速度、位置等转化为电信号，传输给电气控制系统，实现对工业过程的实时检测。

3. 执行器执行器是指电气控制系统中发令机构所使用的设备，包括电动机、气缸、执行器阀门等等。

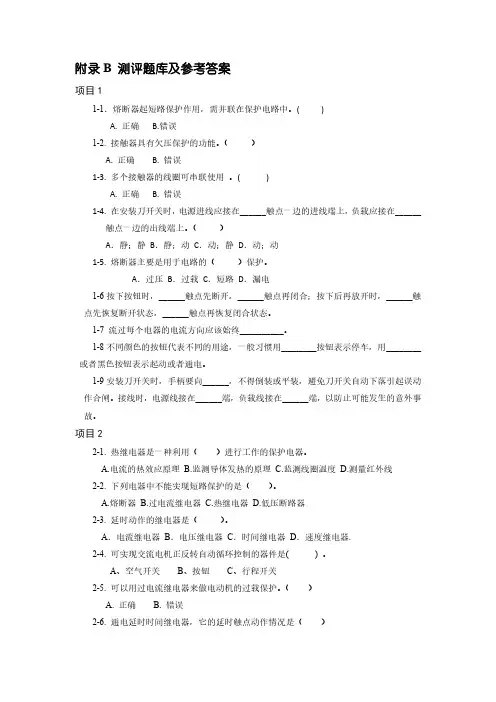

附录B 测评题库及参考答案项目11-1．熔断器起短路保护作用，需并联在保护电路中。

( )A. 正确B.错误1-2. 接触器具有欠压保护的功能。

（）A. 正确B. 错误1-3. 多个接触器的线圈可串联使用。

( )A. 正确B. 错误1-4. 在安装刀开关时，电源进线应接在______触点一边的进线端上，负载应接在______触点一边的出线端上。

（）A．静；静B．静；动C．动；静D．动；动1-5. 熔断器主要是用于电路的（）保护。

A．过压B．过载C．短路D．漏电1-6按下按钮时，______触点先断开，______触点再闭合；按下后再放开时，______触点先恢复断开状态，______触点再恢复闭合状态。

1-7 流过每个电器的电流方向应该始终__________。

1-8不同颜色的按钮代表不同的用途，一般习惯用________按钮表示停车，用________或者黑色按钮表示起动或者通电。

1-9安装刀开关时，手柄要向______，不得倒装或平装，避免刀开关自动下落引起误动作合闸。

接线时，电源线接在______端，负载线接在______端，以防止可能发生的意外事故。

项目22-1. 热继电器是一种利用（）进行工作的保护电器。

A.电流的热效应原理B.监测导体发热的原理C.监测线圈温度D.测量红外线2-2. 下列电器中不能实现短路保护的是（）。

A.熔断器B.过电流继电器C.热继电器D.低压断路器2-3. 延时动作的继电器是（）。

A．电流继电器B．电压继电器C．时间继电器D．速度继电器.2-4. 可实现交流电机正反转自动循环控制的器件是( ) 。

A、空气开关B、按钮C、行程开关2-5. 可以用过电流继电器来做电动机的过载保护。

（）A. 正确B. 错误2-6. 通电延时时间继电器，它的延时触点动作情况是（）A.线圈通电时触点延时动作，断电时触点瞬时动作B.线圈通电时触点瞬时动作，断电时触点延时动作C.线圈通电时触点不动作，断电时触点瞬时动作D.线圈通电时触点不动作，断电时触点延时动作2-7. 连连看：将实物与相应的文字符号以及名称连接在一起。

项目一城市轨道交通车辆电气控制系统构成一、单选择题1.电能从牵引变电所经馈电线、接触网输送给城市轨道交通车辆，而又从车辆经钢轨、回流线流至。

（）A.牵引装置B.大地C.电制动装置D.牵引变电所答案：D2.在发动机或电动机输出功率一定的情况下，牵引力与速度的关系是。

（）A.速度越高，所需牵引力就越小B.速度越高，所需的牵引力就越大C.速度和牵引力将成正比变化D.无论速度如何变化，所需牵引力的大小是恒定的答案：A3.牵引力粘着力，发生空转的轮对转速大于列车速度。

（）A.大于B.小于C.附带D.伴随答案：A4.当列车牵引力大于粘着力时，列车发生。

（）A.加速B.惰行C.空转D.滑行答案：C5.一列6节编组的车安装有受电弓的车分别是和车。

（）A．Tc1，Mp2 B．Mp1，Mp2 C．Tc2，Mp2 D．Tc1，Mp1答案：B6.在城市轨道交通牵引供电系统中，直流供电一般采用第三轨。

（）A.1500VB.1000VC.750VD.500V答案：C7. 是属于粘着制动形式。

（）A.闸瓦制动B.电阻制动C.再生制动D.磁轨制动答案：A8.与列车受电弓直接接触的是。

（）A.承力索B.馈线C.接触线D.接地线答案：C9.ATO表示。

（）A.列车自动驾驶；B.列车自动超速防护；C.自动闭塞；D.移动闭塞答案：A10.列车主电路中的线路滤波器的作用是。

（）A.将高压直流中的交流杂质滤除，提高直流品质B.将低压直流中的交流杂质滤除，提高直流品质C.将高压交流中的直流杂质滤除，提高交流品质D.将低压交流中的直流杂质滤除，提高交流品质答案：A11.高速断路器（高速开关）用来接通和分断轨道车辆的电路。

（）A.低压B.中压C.高压D.中低压答案：C12.浪涌吸收器是与被保护物的一种设备，当出现危机被保护物体绝缘的过电压时就放电，从而限制被保护物体。

（）A．并联B．串联C．先并联后串联D．先串联后并联答案：A13．避雷器是与被保护物的一种设备，当出现危机被保护物体绝缘的过电压时就放电，从而限制被保护物体。

第三章3.1交流接触器有何用途，主要由哪几部分组成，各起什么作用？解答：交流接触器用于频繁地接通或断开交流主电路， 大容量控制电路等大 电流电路的自动切换电器。

具有远距离操作功能和失压 （欠压）保护功能。

主要有电磁机构、主触头及灭弧罩、辅助触头、反力装置、支架和底座等几 部分组成。

接触器的执行机构用来接通或者断开被控制电路，主触头接通或断开 主电路，辅助触头接通或断开控制电路。

接触器的判断部分为反力装置，它由释 放弹簧和触点弹簧组成，支架和底座用于接触器的固定和安装。

3.2接触器的选用原则是什么？解答：选用接触器主要是从接触器类型、额定电流、额定电压、吸引线圈额 定电压和触头数量等方面综合选择。

首先要根据所控制负载的性质（交流还是直 流）选择接触器的类型；额定电压一般大于或等于负载回路额定电压； 额定电流 根据可能告知对象的工作情况而定；吸引线圈的额定电压根据控制回路电压选 择；触头数量和种类选择应满足主电路和控制电路要求。

3.3电磁式接触器和继电器有何异同？解答：二者结构和原来基本相同。

主要区别是接触器只有在一定的电压信号 作用下动作，而继电器的输入量可以是各种物理量。

接触器的主要作用是控制主 电路的通断，所以它强化执行功能，而继电器实现对各种信号的感测， 所以它强 化感测的灵敏性、动作的准确性和反应的快速性。

接触器触点有祝福触点之分， 有灭弧装置，而继电器没有。

3.4过电压继电器和欠电流继电器有何异同？解答：二者都可用来对线路进行保护。

过电压继电器主要用于电离拖动系统 的电压保护和控制，使用时线圈与负载并联，在电路正常工作时，衔铁处于释放 状态，当电压升至额定电压的 110%-115%时，衔铁吸合；而欠电流继电器主要 用于电机、变压器和输电线的过负荷和短路保护线路中， 使用时与北侧电路串联， 当电路正常工作时，衔铁处于吸合状态，电流低于规定值时，衔铁释放。

3.5中间继电器在电路中起什么作用？解答：中间继电器在电路中主要作用是当其他继电器触头对数或容量不够 时，可借助中间继电器来扩大它们的触头数或容量，起到中间装换作用。

习题集第一章 变压器1-1 在分析变压器时，对于变压器的正弦量电压、电流、磁通、感应电动势的正方向是如何规定的？。

答： 1）电源电压 U 正方向与其电流 I 正方向采用关联方向，即两者正方向一致。

2）绕组电流 I 产生的磁通势所建立的磁通 φ ，这二者的正方向符合右手螺旋定则。

3）由交变磁通 φ产生的感应电动势产，二者的正方向符合右手螺旋定则，即它 的正方向与产生该磁通的电流正方向一致。

1-2 变压器中的主磁通和漏磁通的性质和作用是什么？答：交变磁通绝大部分沿铁心闭合且与一、 二次绕组同时交链， 这部分磁通称为。

主磁通 φ；另有很少的一部分磁通只与一次绕组交链， 且主要经非磁性材料而闭。

合，称为一次绕组的漏磁通 φσ1 。

根据电磁感应定律，主磁通中在一、二次绕组。

中分别产生感应电动势 E 1 和 E 2 ；漏磁通 φσ1 ；只在一次绕组中产生感应电动势E 1 ，称为漏磁感应电动势。

二次绕组电动势E 2 对负载而言即为电源电动势，其空载电压为 U 20 。

1-3 变压器空载运行时，空载电流为何很小？答：变压器空载运行时， 原边额定电压不仅降落在原边电阻 r 1 上，而且还有漏磁压降，还有主磁通产生的压降，由于 - E 1 很大，或者说 Z m =r m +jx m 很大，致使励 磁电流很小。

1-4 一台单相变压器，额定电压为 220V ／110V ，如果将二次侧误接在 220V 电源上，对变压器有何影响？答 副边励磁电流将非常非常大。

因为原边接额定电压时主磁通 φm 为设计值，铁心磁路接近饱和，最大磁密 B m 接近饱和值；这时副边电压为 U 2≈E 2，即 E 2。

=110V不慎把到边接到 220V 时，副边漏阻抗也很小，电压与电势近似相等，因此有＝220V ，与原边接 220V 时相比，副边电势大小增大到原来的二倍。

我们E 2≈U 2知道， E 2＝ 4.44fw 2φm 因此 φm 也增大到原来的二倍，磁密 B m 也增大到原来的二 倍。
