GE MRI磁共振操作手册教案资料

核磁共振仪器操作说明书一、引言核磁共振仪器是一种高精度的科学仪器，广泛应用于医学、化学、材料科学等领域。

本操作说明书旨在提供详细的操作步骤和注意事项，帮助用户正确操作核磁共振仪器，保证实验的准确性和安全性。

二、器材准备1. 核磁共振仪器主机2. 氦气罐3. 液氮容器4. 样品管5. 数据处理软件三、仪器操作步骤1. 准备工作在开始操作核磁共振仪器之前，确保所有所需器材齐全并处于正常工作状态。

检查氦气罐和液氮容器的气压和液位是否符合要求。

2. 启动仪器按照仪器启动流程，确保主机通电，系统能够正常运行。

在启动过程中，注意检查各个仪器部件是否显示正常，如液晶屏和指示灯等。

3. 样品制备根据实验需求，选择合适的样品进行制备。

确保样品纯净，并根据操作要求将样品注入样品管中。

4. 样品加载小心地将装有样品的样品管放置到样品腔中，并关闭腔门。

注意确保样品管正确安装，避免产生任何泄漏。

5. 调谐过程通过调节仪器参数，使得核磁共振信号得以最大化。

根据仪器操作面板上的指导，进行调谐过程并进行优化，以获得更准确的信号。

6. 参数设置根据实验要求，选择合适的参数设置。

可调节谱宽、重复时间、扫描次数等参数，以获得所需的仪器输出。

7. 开始扫描确认参数设置无误后，点击仪器操作面板上的“开始”按钮，启动扫描过程。

在扫描过程中，谨慎处理样品管，避免对结果产生影响。

8. 数据处理扫描结束后，将得到的数据导入数据处理软件中进行处理。

可根据实验需求选择合适的数据处理方法，如傅里叶变换等。

四、注意事项1. 操作前必须佩戴好个人防护装备，包括实验手套和护目镜等。

2. 严禁个人未经许可进行仪器调试和维护。

3. 液氮和氦气具有低温特性，请谨慎操作，避免受到伤害。

4. 使用时，保持操作环境干净整洁，避免对仪器和样品产生污染。

5. 操作结束后，及时关闭仪器电源并做好相关的清洁工作。

6. 遵守实验室规章制度，确保个人和他人的安全。

五、故障排除在操作核磁共振仪器过程中，遇到故障时，请参考以下排除方法：1. 仪器无法启动：检查电源是否连接正常，确保主机通电。

G E1.5T磁共振操作规程(总
1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
GE（Singa infinity Twinspeed）1.5T
磁共振操作规程
1、每天开机前先检查电源工作是否正常，再记录液氦量和磁体压
力，观察氦压机是否正常工作，检查水冷机温度是否正常。

2、确认以上各环节正常时方可开机。

依次打开主机电源、激光相
机电源。

3、接诊时，核对患者一般资料，询问病史，明确检查目的和要
求，制订合理的检查程序和扫描序列。

4、进入检查室前，应要求患者除去身上一切金属物品、磁性物品
及电子器件，向患者认真讲述检查过程，以消除其恐惧心理，争取患者的合作。

5、检查时严格按照各部位的成像方法，力求正确、高质量完成每
例检查，获得最佳的成像每张申请单及其照片，确保无一疏漏。

6、关机时严格按照关机程序，待电脑提示整理稳完毕，可以关机
时再关闭主机电源和激光照相电源。

7、完成每天的检查后，仔细核对。

G E磁共振操作规程(总1页) -CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
磁共振操作规程
1、每天开机前先检查电源工作是否正常，再记录液氦量和磁体压
力，观察氦压机是否正常工作，检查水冷机温度是否正常。

2、确认以上各环节正常时方可开机。

依次打开主机电源、激光相
机电源。

3、接诊时，核对患者一般资料，询问病史，明确检查目的和要
求，制订合理的检查程序和扫描序列。

4、进入检查室前，应要求患者除去身上一切金属物品、磁性物品
及电子器件，向患者认真讲述检查过程，以消除其恐惧心理，争取患者的合作。

5、检查时严格按照各部位的成像方法，力求正确、高质量完成每
例检查，获得最佳的成像每张申请单及其照片，确保无一疏漏。

6、关机时严格按照关机程序，待电脑提示整理稳完毕，可以关机
时再关闭主机电源和激光照相电源。

7、完成每天的检查后，仔细核对。

ge磁共振培训手册欢迎参加GE磁共振培训！在本手册中，我们将一步步向您介绍GE磁共振（Magnetic Resonance Imaging, MRI）的基本原理、操作技巧和注意事项。

无论您是一名初学者，还是已经具备一定经验的技术人员，我们都希望通过本培训手册帮助您更好地理解和使用GE磁共振设备。

1. GE磁共振原理GE磁共振采用核磁共振现象，通过察觉人体内各组织对高强度磁场和无线电脉冲的不同响应来生成图像。

核磁共振现象利用设备中的强磁场和无线电波来激发人体内的氢原子核，进而获取影像信息。

因此，了解磁共振原理是理解它的基础。

2. GE磁共振操作技巧为了顺利操作GE磁共振设备，我们将介绍以下操作技巧：- 磁共振设备的开关操作和系统运行- 如何放置患者和正确设置扫描参数- 使用正确的线圈和表面线圈选择- 图像重建和后处理技术3. GE磁共振常见问题和故障排除在使用GE磁共振设备时，可能会出现一些常见的问题或故障。

我们将提供一份常见问题和解决方法的列表，以帮助您更好地应对这些情况。

4. GE磁共振安全注意事项在操作GE磁共振设备时，安全是非常重要的。

我们将介绍以下安全注意事项：- 强磁场的危险性和预防措施- 对患者和操作人员的安全建议- 磁共振对特定人群的限制参加培训的每个人都需要仔细阅读本手册，并参加相应的培训课程。

在培训过程中，请确保理解和遵守所有操作规程和安全措施。

GE磁共振培训的目的是帮助您全面了解和掌握磁共振设备的操作技巧及其原理。

只有通过充分的知识和培训，您才能高效地操作设备，并为患者提供准确可靠的磁共振诊断。

祝您在培训中取得丰硕的成果！。

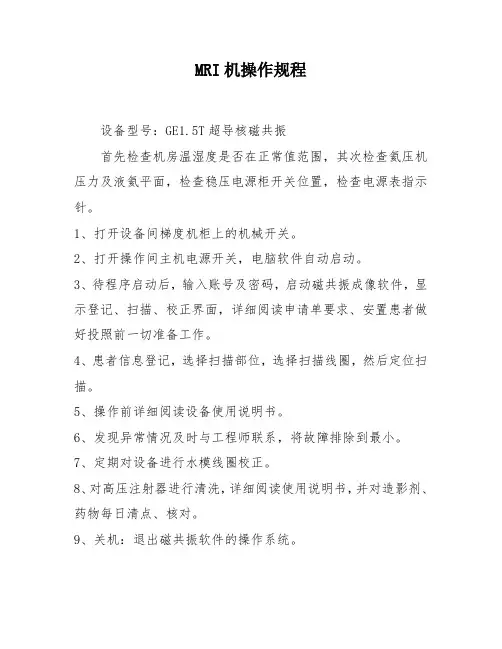

MRI机操作规程
设备型号：GE1.5T超导核磁共振
首先检查机房温湿度是否在正常值范围，其次检查氦压机压力及液氦平面，检查稳压电源柜开关位置，检查电源表指示针。

1、打开设备间梯度机柜上的机械开关。

2、打开操作间主机电源开关，电脑软件自动启动。

3、待程序启动后，输入账号及密码，启动磁共振成像软件，显示登记、扫描、校正界面，详细阅读申请单要求、安置患者做好投照前一切准备工作。

4、患者信息登记，选择扫描部位，选择扫描线圈，然后定位扫描。

5、操作前详细阅读设备使用说明书。

6、发现异常情况及时与工程师联系，将故障排除到最小。

7、定期对设备进行水模线圈校正。

8、对高压注射器进行清洗，详细阅读使用说明书，并对造影剂、药物每日清点、核对。

9、关机：退出磁共振软件的操作系统。

MRI磁共振成像使用手册磁共振成像仪各个按键功能简单介绍1. 引言本文档旨在介绍MRI（磁共振成像）仪器中各个按键的功能。

MRI是一种非侵入性的医学成像技术，通过对人体进行强磁场和无线电波的作用，可以生成高分辨率的图像，对疾病的诊断具有重要的帮助。

了解MRI仪器的按键功能，对操作人员的工作效率和图像质量具有重要意义。

2. 按键功能介绍本章将逐一介绍MRI仪器的各个按键的功能以及使用方法。

2.1 打开/关闭电源在MRI仪器的控制面板上，有一个用于打开和关闭电源的按钮。

按下此按钮后，电源会开启或关闭。

在使用MRI仪器前，务必确保电源已打开，并仔细遵循MRI仪器的开机和关机步骤。

2.2 启动/停止扫描MRI仪器的扫描功能是其最主要的功能之一。

通过按下启动/停止扫描按钮，可以开始或停止扫描过程。

在按下扫描按钮后，需要根据实际需要选择扫描的参数，然后扫描仪器将开始对被测体进行扫描。

2.3 选择扫描类型MRI仪器可以进行多种类型的扫描，如T1加权扫描、T2加权扫描、DWI扫描等。

选择扫描类型的按钮通常布置在仪器的控制面板上，通过按下不同的按钮可以选择不同的扫描类型。

2.4 调整扫描参数MRI仪器的扫描参数决定了最终图像的质量和分辨率。

在仪器的控制面板上，有一组用于调整扫描参数的按键或旋钮。

通过调整这些参数，可以对扫描过程进行优化，以获得最佳的图像效果。

2.5 切换图像模式MRI仪器可以生成不同的图像模式，如横断面图像、矢状面图像、冠状面图像等。

通过按下切换图像模式的按键，可以在不同的图像模式之间进行切换。

这对于医生或操作人员来说，有助于更好地观察和分析所生成的图像。

2.6 增加/减少图像对比度图像对比度是指图像中不同区域之间的明暗差异。

通过按下增加/减少图像对比度的按键，可以调整图像的对比度，使得图像中的细节更加清晰可见。

2.7 图像保存/导出MRI仪器生成的图像可以保存或导出到外部存储设备或计算机中。

通过按下图像保存/导出的按钮，可以将当前图像保存或导出到指定的位置和格式。

gemri操作规程Gemri操作规程一、总则1.1 Gemri是一款基于AI技术的聊天式语言助手，旨在提供准确、快速的智能帮助和回答。

1.2 Gemri的使用者必须遵守本操作规程，合理、合法地使用Gemri。

1.3 Gemri的使用者应当对其账号和密码的安全负责，并对因服务使用不当而导致的任何后果承担全部责任。

二、使用规范2.1 禁止使用Gemri进行违法活动，包括但不限于：传播暴力、淫秽、恐怖主义、歧视、诽谤等信息；侵犯他人合法权益；从事赌博、网络诈骗等非法活动。

2.2 Gemri用户在使用过程中，应当尊重其他用户的权益和隐私，不得进行骚扰、威胁、侮辱等行为。

2.3 Gemri用户在使用过程中，不得发布广告、宣传信息或进行商业推销行为。

2.4 Gemri用户应当自觉遵守国家法律、法规和政策，不得利用Gemri从事违法活动。

三、用户权益3.1 Gemri将为用户提供准确、及时的服务和回答，并保护用户的个人信息安全。

3.2 Gemri将为用户提供针对问题的优质建议，并力求满足用户需求。

3.3 Gemri将通过技术手段保障服务的稳定性，尽可能避免服务故障和中断。

3.4 Gemri将定期更新和改进自身的功能和服务，以提供更好的使用体验。

四、用户义务4.1 Gemri用户应当保护自己的账号和密码安全，不得将账号和密码泄露给他人。

4.2 Gemri用户使用过程中应当遵守本操作规程，并注意遵守法律法规。

4.3 Gemri用户在使用过程中，应当正确使用Gemri 的功能，不得滥用或误用。

4.4 Gemri用户有权提出意见和建议，并与Gemri团队进行积极沟通。

五、违规处理5.1 如果发现用户违反本操作规程，Gemri有权采取以下措施：给予警告、限制或停止用户的使用权限、删除相关信息、暂停或终止服务等。

5.2 Gemri用户应当遵守Gemri的处理决定，否则可能会面临法律责任。

六、附则6.1 本操作规程的解释权归Gemri团队所有。

放射科GE1.5T磁共振机操作规程
一、每天对GE1.5磁共振机开关机一次。

二、开机程序
（一）逆时针90度转动梯度柜下方PDU开关至水平然后再顺时针转回，按
下右侧绿色
（二）按下操作台下电源主机总开关。

（三）显示屏上出现“User Name”对话框时输入“signa”并按回车键；出现“PassWord”对话框时输入“adw2.0”并按回车键。

（四）MR热启动操作：机器在扫描或显示状态出现死机时，移动鼠标点击
，点击出现的提示栏的TPS重启，等待TPS 重启完成再进行工作，若还不能正常工作，关机重新启动系统。

三、使用
（一）病人检查工作流程
1、点击Schedule中调取PACS患者信息，核对患者资料（MRI号、姓名、性别、年龄、检查部位），输入相关体重，询问病人有无禁忌症。

2、进入检查室对病人进行摆位，并做必要的解释工作。

3、选择合适的扫描序列组合。

4、点击End Exa m→Complete结束检查。

5、在后台工作站处理并按科室胶片打印格式要求打印图像。

6、ADW4.3工作站用户名：sdc，密码：adw4.3。

（二）注意事项
1、严格执行MRI检查的安全注意事项。

2、注意设备间的温度环境和湿度情况。

四、关机程序
（一）点击右键，在
（二）如确认，点击
（三）按下操作台下电源主机总开关。

（四）按梯度柜下方红色。

GE1.5T磁共振操作规程病人安全事项（一）禁忌症1. 身体内装有心脏起博器及神经刺激器者严禁扫描。

2. 体内存有动脉瘤夹、眼球内金属异物者应禁止扫描。

3. 高烧患者应禁止扫描。

（二）相对禁忌症1. 如体内的金属异物（假牙、避孕环、金属植入物、术后金属夹等）位于扫描范围内时，应慎重扫描，以防止金属物运动或产热造成病人损伤，金属物亦可产生伪影而妨碍诊断。

如扫描其它部位，亦应注意病人有无不适感。

2. 昏迷、神志不清、精神异常、易发癫痫或心脏骤停者、严重外伤、幽闭症患者、幼儿及不配合的病人应慎重扫描，要在医生或家属监护下进行。

3. 孕妇和婴儿应征得医生同意再行扫描。

（三）扫描注意事项1. 病人必须去除一切金属物品，最好更衣，以免金属物被吸入磁体而影响磁场均匀度，甚或伤及病人。

2. 扫描过程中病人身体（皮肤）不要直接触碰磁体内壁及各种导线，防止病人灼伤。

3. 纹身（纹眉）、化妆品、染发等应事先去掉，因其可能会引起灼伤。

4. 病人应带耳塞，以防听力损伤。

5. 准确输入患者体重。

6. 使用平面回波成像EPI扫描时，要注意病人有无外周神经刺激症状，如病人有肢端的刺麻感，肌肉的抽搐等症状，应立即停止EPI扫描，而改用其它脉冲序列扫描。

7. 用EPI扫描时，病人两手不能交叉放在一起，双手亦不要与身体其它部位的皮肤直接接触，这样可减少外周神经刺激症状的出现。

工作人员安全事项1. 磁共振室的所有工作人员均必须熟知和遵守本室各种安全事项。

2. 所有需要进入磁体间的各类人员应去除一切金属及磁性物品。

3. 操作人员给患者摆位时，最好面向大门站立，以防无关人员进入。

设备安全事项1. 严禁各类大型金属物体进入磁体间，如铁制的车、床、担架，氧气瓶，非磁共振用高压注射器等，以防造成严重的设备损害，甚至危及人身安全。

2. 各种线圈导线，心电门控导线不能打折，亦不要直接接触患者皮肤及磁体内壁。

3. 各种抢救设备不要带入磁体间。

开机正常程序1.检查液氦压力是否正常（3.9-4.1）,液氦水平（80%以上）是否下降。
