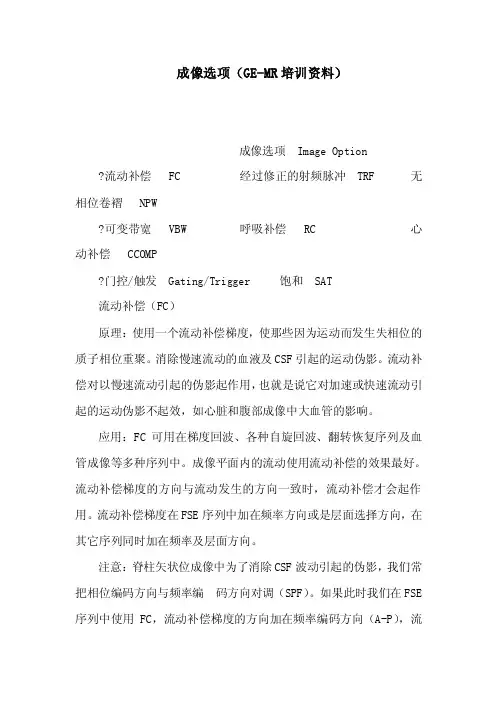

成像选项（GE-MR培训资料）成像选项 Image Option 流动补偿 FC 经过修正的射频脉冲 TRF 无相位卷褶 NPW可变带宽 VBW 呼吸补偿 RC 心动补偿 CCOMP门控/触发 Gating/Trigger 饱和 SAT流动补偿（FC）原理：使用一个流动补偿梯度，使那些因为运动而发生失相位的质子相位重聚。
消除慢速流动的血液及CSF引起的运动伪影。
流动补偿对以慢速流动引起的伪影起作用，也就是说它对加速或快速流动引起的运动伪影不起效，如心脏和腹部成像中大血管的影响。
应用：FC可用在梯度回波、各种自旋回波、翻转恢复序列及血管成像等多种序列中。
成像平面内的流动使用流动补偿的效果最好。
流动补偿梯度的方向与流动发生的方向一致时，流动补偿才会起作用。
流动补偿梯度在FSE序列中加在频率方向或是层面选择方向，在其它序列同时加在频率及层面方向。
注意：脊柱矢状位成像中为了消除CSF波动引起的伪影，我们常把相位编码方向与频率编码方向对调（SPF）。
如果此时我们在FSE 序列中使用FC，流动补偿梯度的方向加在频率编码方向（A-P），流动补偿梯度会在S-I方向上产生一种叫well 的伪影。
表现为在S-I 方向FOV两端的模糊伪影，或者信号的缺失。
FOV越大，这种well 伪影越明显。
它与主磁场的场强成反比，与流动补偿梯度场的场强成正比。
注意：流动补偿使CSF及Blood的信号有所增强。
建议：不要将FC用在T1加权像上。
因为一旦使用了FC，图像中血管会呈亮的高信号影，而我们已经习惯了T1 加权像上血管为暗的低信号影。
注意：使用FC会使最小TE值增加，SAR值也增加，这样会使扫描层数减少，FOV受限。
?多回波序列中，FC 只能用在双回波上；如果与POMP同时使用，FC只能用在第二个回波。
如果流动发生在成像平面，而血管的走行与频率编码方向成一定角度，那麽在黑的血管腔旁会出现亮的高信号的血管移位伪影。
经过修正的射频脉冲（Tailored RF）产生背景：FSE是由一串180度RF脉冲组成的，其回波是在发生T2弛豫过程中被采集的，因此K空间的每一行表现为不同的T2驰豫。
ge磁共振培训手册欢迎参加GE磁共振培训！在本手册中，我们将一步步向您介绍GE磁共振（Magnetic Resonance Imaging, MRI）的基本原理、操作技巧和注意事项。
无论您是一名初学者，还是已经具备一定经验的技术人员，我们都希望通过本培训手册帮助您更好地理解和使用GE磁共振设备。
1. GE磁共振原理GE磁共振采用核磁共振现象，通过察觉人体内各组织对高强度磁场和无线电脉冲的不同响应来生成图像。
核磁共振现象利用设备中的强磁场和无线电波来激发人体内的氢原子核，进而获取影像信息。
因此，了解磁共振原理是理解它的基础。
2. GE磁共振操作技巧为了顺利操作GE磁共振设备，我们将介绍以下操作技巧：- 磁共振设备的开关操作和系统运行- 如何放置患者和正确设置扫描参数- 使用正确的线圈和表面线圈选择- 图像重建和后处理技术3. GE磁共振常见问题和故障排除在使用GE磁共振设备时，可能会出现一些常见的问题或故障。
我们将提供一份常见问题和解决方法的列表，以帮助您更好地应对这些情况。
4. GE磁共振安全注意事项在操作GE磁共振设备时，安全是非常重要的。
我们将介绍以下安全注意事项：- 强磁场的危险性和预防措施- 对患者和操作人员的安全建议- 磁共振对特定人群的限制参加培训的每个人都需要仔细阅读本手册，并参加相应的培训课程。
在培训过程中，请确保理解和遵守所有操作规程和安全措施。
GE磁共振培训的目的是帮助您全面了解和掌握磁共振设备的操作技巧及其原理。
只有通过充分的知识和培训，您才能高效地操作设备，并为患者提供准确可靠的磁共振诊断。
祝您在培训中取得丰硕的成果！。
MRI机操作规程
设备型号：GE1.5T超导核磁共振
首先检查机房温湿度是否在正常值范围，其次检查氦压机压力及液氦平面，检查稳压电源柜开关位置，检查电源表指示针。
1、打开设备间梯度机柜上的机械开关。
2、打开操作间主机电源开关，电脑软件自动启动。
3、待程序启动后，输入账号及密码，启动磁共振成像软件，显示登记、扫描、校正界面，详细阅读申请单要求、安置患者做好投照前一切准备工作。
4、患者信息登记，选择扫描部位，选择扫描线圈，然后定位扫描。
5、操作前详细阅读设备使用说明书。
6、发现异常情况及时与工程师联系，将故障排除到最小。
7、定期对设备进行水模线圈校正。
8、对高压注射器进行清洗，详细阅读使用说明书，并对造影剂、药物每日清点、核对。
9、关机：退出磁共振软件的操作系统。
gemri操作规程Gemri操作规程一、总则1.1 Gemri是一款基于AI技术的聊天式语言助手，旨在提供准确、快速的智能帮助和回答。
1.2 Gemri的使用者必须遵守本操作规程，合理、合法地使用Gemri。
1.3 Gemri的使用者应当对其账号和密码的安全负责，并对因服务使用不当而导致的任何后果承担全部责任。
二、使用规范2.1 禁止使用Gemri进行违法活动，包括但不限于：传播暴力、淫秽、恐怖主义、歧视、诽谤等信息；侵犯他人合法权益；从事赌博、网络诈骗等非法活动。
2.2 Gemri用户在使用过程中，应当尊重其他用户的权益和隐私，不得进行骚扰、威胁、侮辱等行为。
2.3 Gemri用户在使用过程中，不得发布广告、宣传信息或进行商业推销行为。
2.4 Gemri用户应当自觉遵守国家法律、法规和政策，不得利用Gemri从事违法活动。
三、用户权益3.1 Gemri将为用户提供准确、及时的服务和回答，并保护用户的个人信息安全。
3.2 Gemri将为用户提供针对问题的优质建议，并力求满足用户需求。
3.3 Gemri将通过技术手段保障服务的稳定性，尽可能避免服务故障和中断。
3.4 Gemri将定期更新和改进自身的功能和服务，以提供更好的使用体验。
四、用户义务4.1 Gemri用户应当保护自己的账号和密码安全，不得将账号和密码泄露给他人。
4.2 Gemri用户使用过程中应当遵守本操作规程，并注意遵守法律法规。
4.3 Gemri用户在使用过程中，应当正确使用Gemri 的功能，不得滥用或误用。
4.4 Gemri用户有权提出意见和建议，并与Gemri团队进行积极沟通。
五、违规处理5.1 如果发现用户违反本操作规程，Gemri有权采取以下措施：给予警告、限制或停止用户的使用权限、删除相关信息、暂停或终止服务等。
5.2 Gemri用户应当遵守Gemri的处理决定，否则可能会面临法律责任。
六、附则6.1 本操作规程的解释权归Gemri团队所有。
GE1.5T磁共振操作规程病人安全事项（一）禁忌症1. 身体内装有心脏起博器及神经刺激器者严禁扫描。
2. 体内存有动脉瘤夹、眼球内金属异物者应禁止扫描。
3. 高烧患者应禁止扫描。
（二）相对禁忌症1. 如体内的金属异物（假牙、避孕环、金属植入物、术后金属夹等）位于扫描范围内时，应慎重扫描，以防止金属物运动或产热造成病人损伤，金属物亦可产生伪影而妨碍诊断。
如扫描其它部位，亦应注意病人有无不适感。
2. 昏迷、神志不清、精神异常、易发癫痫或心脏骤停者、严重外伤、幽闭症患者、幼儿及不配合的病人应慎重扫描，要在医生或家属监护下进行。
3. 孕妇和婴儿应征得医生同意再行扫描。
（三）扫描注意事项1. 病人必须去除一切金属物品，最好更衣，以免金属物被吸入磁体而影响磁场均匀度，甚或伤及病人。
2. 扫描过程中病人身体（皮肤）不要直接触碰磁体内壁及各种导线，防止病人灼伤。
3. 纹身（纹眉）、化妆品、染发等应事先去掉，因其可能会引起灼伤。
4. 病人应带耳塞，以防听力损伤。
5. 准确输入患者体重。
6. 使用平面回波成像EPI扫描时，要注意病人有无外周神经刺激症状，如病人有肢端的刺麻感，肌肉的抽搐等症状，应立即停止EPI扫描，而改用其它脉冲序列扫描。
7. 用EPI扫描时，病人两手不能交叉放在一起，双手亦不要与身体其它部位的皮肤直接接触，这样可减少外周神经刺激症状的出现。
工作人员安全事项1. 磁共振室的所有工作人员均必须熟知和遵守本室各种安全事项。
2. 所有需要进入磁体间的各类人员应去除一切金属及磁性物品。
3. 操作人员给患者摆位时，最好面向大门站立，以防无关人员进入。
设备安全事项1. 严禁各类大型金属物体进入磁体间，如铁制的车、床、担架，氧气瓶，非磁共振用高压注射器等，以防造成严重的设备损害，甚至危及人身安全。
2. 各种线圈导线，心电门控导线不能打折，亦不要直接接触患者皮肤及磁体内壁。
3. 各种抢救设备不要带入磁体间。
开机正常程序1.检查液氦压力是否正常（3.9-4.1）,液氦水平（80%以上）是否下降。
一、Functool 简介Functool 是 AW工作站及 Console操作台上的一个选配软件包。
它用于对符合条件的数据组图像加以分析后处理。
符合条件的数据组指：数据组中每个层面含有多幅图像，这些多幅的图像或是含有时间变化，或是B值的变化，或是含有频率的变化。
含有时间变化的图像有：Dynamic contrast，Perfusion，fMRI（BOLD）。
含有B值变化的图像: Diffusion。
含有频率变化的图像：MRS (acquired with the Probe/SI)。
所有图像要求是同样的扫描层面、同样的扫描中心、同样的扫描像素。
最多可载入1024幅图像。
分析处理的结果以曲线图或参数伪彩图来表示，这些结果可供保存照像或彩色打印。
注：在启动Functool之前，结束其他所有的应用软件（如Main Viewer, 3D Analysis, IVI, Reformat, etc）。
二、Functool 界面介绍：一、载入图像并启动Functool：1，在Browser中选择符合条件的图像，点击。
显示如下界面：弥散图像的后处理按键灌注及动态扫描的后处理按键灌注及动态扫描的后处理按键脑功能成像的后处理按键弥散张量成像的后处理按键2，左侧界面属于功能版面，各个按键的注释及功能见下图选择新的处理方式科研软件对所选处理方式的功能设定切换至图像管理界面 Functool 分析界面关闭Functool 分析界面图像显示 剪切、复制、粘贴功能版面按键注释用曲线的形式表示不同时相(X轴)感兴趣区信号强度的变化(Y轴)用柱状图的形式表示在某一个信号强度下(X轴)像素的数量(Y轴)以列表的形式表示不同相位上(rank)感兴趣区内的平均信号强度强度3，Functool 工具栏各项按键说明调节窗宽窗位 图像滚动 显示/隐藏网格 显示/隐藏注释添加注释 自由划感兴趣区 融合/分裂 选择 旋转/翻转移动/恢复正常放大/缩小平滑/非平滑对称ROI 方形/圆形ROI组合/分解方形/多角形ROI4，当选择某一个重建功能后即进入到图像显示窗口。
GE（Singa infinity Twinspeed）磁共
振操作规程
1、每天开机前先检查电源工作是否正常，再记录液氦量和磁体压
力，观察氦压机是否正常工作，检查水冷机温度是否正常。
2、确认以上各环节正常时方可开机。
依次打开主机电源、激光相
机电源。
3、接诊时，核对患者一般资料，询问病史，明确检查目的和要求，
制订合理的检查程序和扫描序列。
4、进入检查室前，应要求患者除去身上一切金属物品、磁性物品
及电子器件，向患者认真讲述检查过程，以消除其恐惧心理，争取患者的合作。
5、检查时严格按照各部位的成像方法，力求正确、高质量完成每
例检查，获得最佳的成像每张申请单及其照片，确保无一疏漏。
6、关机时严格按照关机程序，待电脑提示整理稳完毕，可以关机
时再关闭主机电源和激光照相电源。
7、完成每天的检查后，仔细核对。
