三极管系列型号、极性、管脚、功能及参数

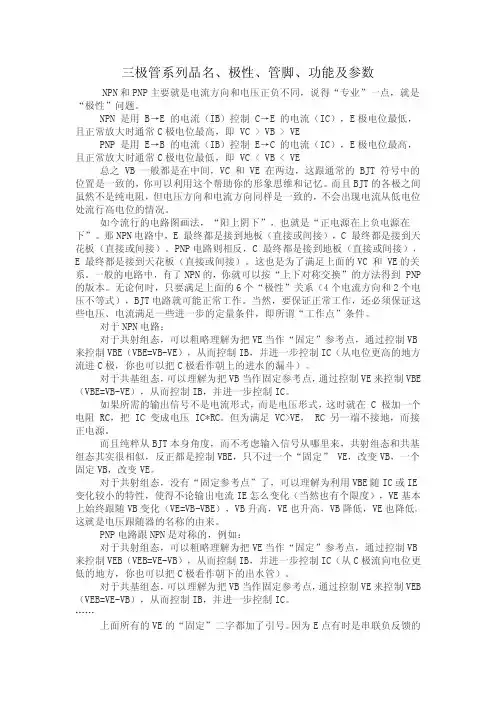

三极管系列品名、极性、管脚、功能及参数NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。

NPN是用B→E的电流（IB）控制C→E的电流（IC），E极电位最低，且正常放大时通常C极电位最高，即VC>VB>VEPNP是用E→B的电流（IB）控制E→C的电流（IC），E极电位最高，且正常放大时通常C极电位最低，即VC<VB<VE总之VB一般都是在中间，VC和VE在两边，这跟通常的BJT符号中的位置是一致的，你可以利用这个帮助你的形象思维和记忆。

而且BJT的各极之间虽然不是纯电阻，但电压方向和电流方向同样是一致的，不会出现电流从低电位处流行高电位的情况。

如今流行的电路图画法，“阳上阴下”，也就是“正电源在上负电源在下”。

那NPN电路中，E最终都是接到地板（直接或间接），C最终都是接到天花板（直接或间接）。

PNP电路则相反，C最终都是接到地板（直接或间接），E最终都是接到天花板（直接或间接）。

这也是为了满足上面的VC和VE的关系。

一般的电路中，有了NPN的，你就可以按“上下对称交换”的方法得到PNP 的版本。

无论何时，只要满足上面的6个“极性”关系（4个电流方向和2个电压不等式），BJT电路就可能正常工作。

当然，要保证正常工作，还必须保证这些电压、电流满足一些进一步的定量条件，即所谓“工作点”条件。

对于NPN电路：对于共射组态，可以粗略理解为把VE当作“固定”参考点，通过控制VB 来控制VBE（VBE=VB-VE），从而控制IB，并进一步控制IC（从电位更高的地方流进C极，你也可以把C极看作朝上的进水的漏斗）。

对于共基组态，可以理解为把VB当作固定参考点，通过控制VE来控制VBE （VBE=VB-VE），从而控制IB，并进一步控制IC。

如果所需的输出信号不是电流形式，而是电压形式，这时就在C极加一个电阻RC，把IC变成电压IC*RC。

但为满足VC>VE，RC另一端不接地，而接正电源。

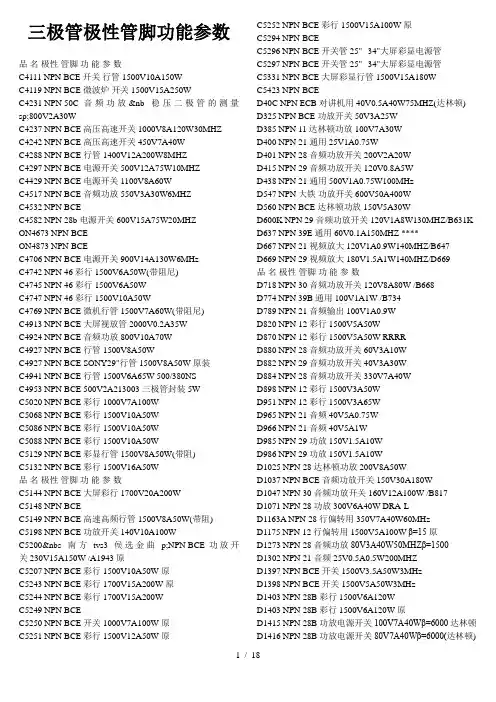

三极管极性管脚功能参数品名极性管脚功能参数C4111 NPN BCE 开关行管 1500V10A150WC4119 NPN BCE 微波炉开关 1500V15A250WC4231 NPN 50C 音频功放&nb稳压二极管的测量sp;800V2A30WC4237 NPN BCE 高压高速开关 1000V8A120W30MHZC4242 NPN BCE 高压高速开关 450V7A40WC4288 NPN BCE 行管 1400V12A200W8MHZC4297 NPN BCE 电源开关 500V12A75W10MHZC4429 NPN BCE 电源开关 1100V8A60WC4517 NPN BCE 音频功放 550V3A30W6MHZC4532 NPN BCEC4582 NPN 28b 电源开关 600V15A75W20MHZON4673 NPN BCEON4873 NPN BCEC4706 NPN BCE 电源开关 900V14A130W6MHzC4742 NPN 46 彩行 1500V6A50W(带阻尼)C4745 NPN 46 彩行 1500V6A50WC4747 NPN 46 彩行 1500V10A50WC4769 NPN BCE 微机行管 1500V7A60W(带阻尼)C4913 NPN BCE 大屏视放管 2000V0.2A35WC4924 NPN BCE 音频功放 800V10A70WC4927 NPN BCE 行管 1500V8A50WC4927 NPN BCE SONY29"行管 1500V8A50W 原装C4941 NPN BCE 行管 1500V6A65W 500/380NSC4953 NPN BCE 500V2A213003三极管封装5WC5020 NPN BCE 彩行 1000V7A100WC5068 NPN BCE 彩行 1500V10A50WC5086 NPN BCE 彩行 1500V10A50WC5088 NPN BCE 彩行 1500V10A50WC5129 NPN BCE 彩显行管 1500V8A50W(带阻)C5132 NPN BCE 彩行 1500V16A50W品名极性管脚功能参数C5144 NPN BCE 大屏彩行 1700V20A200WC5148 NPN BCEC5149 NPN BCE 高速高频行管 1500V8A50W(带阻)C5198 NPN BCE 功放开关 140V10A100WC5200&nbs南方tvs3 侯选金曲p;NPN BCE 功放开关 230V15A150W /A1943 原C5207 NPN BCE 彩行 1500V10A50W 原C5243 NPN BCE 彩行 1700V15A200W 原C5244 NPN BCE 彩行 1700V15A200WC5249 NPN BCEC5250 NPN BCE 开关 1000V7A100W 原C5251 NPN BCE 彩行 1500V12A50W 原C5252 NPN BCE 彩行 1500V15A100W 原C5294 NPN BCEC5296 NPN BCE 开关管 25"--34"大屏彩显电源管C5297 NPN BCE 开关管 25"--34"大屏彩显电源管C5331 NPN BCE 大屏彩显行管 1500V15A180WC5423 NPN BCED40C NPN ECB 对讲机用 40V0.5A40W75MHZ(达林顿)D325 NPN BCE 功放开关 50V3A25WD385 NPN 11 达林顿功放 100V7A30WD400 NPN 21 通用 25V1A0.75WD401 NPN 28 音频功放开关 200V2A20WD415 NPN 29 音频功放开关 120V0.8A5WD438 NPN 21 通用 500V1A0.75W100MHzD547 NPN 大铁功放开关 600V50A400WD560 NPN BCE 达林顿功放 150V5A30WD600K NPN 29 音频功放开关 120V1A8W130MHZ/B631K D637 NPN 39E 通用 60V0.1A150MHZ ****D667 NPN 21 视频放大 120V1A0.9W140MHZ/B647D669 NPN 29 视频放大 180V1.5A1W140MHZ/D669品名极性管脚功能参数D718 NPN 30 音频功放开关 120V8A80W /B668D774 NPN 39B 通用 100V1A1W /B734D789 NPN 21 音频输出 100V1A0.9WD820 NPN 12 彩行 1500V5A50WD870 NPN 12 彩行 1500V5A50W RRRRD880 NPN 28 音频功放开关 60V3A10WD882 NPN 29 音频功放开关 40V3A30WD884 NPN 28 音频功放开关 330V7A40WD898 NPN 12 彩行 1500V3A50WD951 NPN 12 彩行 1500V3A65WD965 NPN 21 音频 40V5A0.75WD966 NPN 21 音频 40V5A1WD985 NPN 29 功放 150V1.5A10WD986 NPN 29 功放 150V1.5A10WD1025 NPN 28 达林顿功放 200V8A50WD1037 NPN BCE 音频功放开关 150V30A180WD1047 NPN 30 音频功放开关 160V12A100W /B817D1071 NPN 28 功放 300V6A40W DRA-LD1163A NPN 28 行偏转用 350V7A40W60MHzD1175 NPN 12 行偏转用 1500V5A100W β=15原D1273 NPN 28 音频功放80V3A40W50MHZβ=1500D1302 NPN 21 音频 25V0.5A0.5W200MHZD1397 NPN BCE 开关 1500V3.5A50W3MHzD1398 NPN BCE 开关 1500V5A50W3MHzD1403 NPN 28B 彩行 1500V6A120WD1403 NPN 28B 彩行 1500V6A120W 原D1415 NPN 28B 功放电源开关100V7A40Wβ=6000达林顿D1416 NPN 28B 功放电源开关80V7A40Wβ=6000(达林顿)D1426 NPN 28B 彩行 1500V3.5A80Wβ=12 RRRRRD1427 NPN 28B 彩行1500V5A80Wβ=12 RRRRR品名极性管脚功能参数D1428 NPN 28B 彩行1500V6A80Wβ=12 RRRRD1431 NPN 28B 彩行1500V5A80Wβ=20D1433 NPN 28B 彩行1500V7A80Wβ=20D1439 NPN BCE 彩行1500V3A80Wβ=8D1541 NPN 28B 彩行1500V3A80Wβ=20D1545 NPN 28B 彩行 1500V5A50Wβ=20D1547 NPN BCE 彩行1500V7A80Wβ=20D1554 NPN BCE 彩行1500V3.5A80Wβ=12D1555 NPN BCE 彩行1500V5A80Wβ=12D1556 NPN BCE 彩行1500V6A80Wβ=12D1559 NPN BCE 达林顿功放100V20A100Wβ=5000/B1079 D1590 NPN 28 达林顿功放 150V8A25W β=15000D1632 NPN 28B 彩行 1500V4A70WD1640 NPN 29 达林顿功放 120V2A1.2W β=4000-40000D1651 NPN SP 彩行 1500V5A60W3MHZD1710 NPN BCE 彩行 1500V5A50WD1718 NPN 28C 音频功放 180V15A3.5W20MHZD1762 NPN BCE 音频功放开关 60V3A25W90MHZ /B1185 D1843 NPN BCE 低噪放大 50V1A1WD1849 NPN 50A 彩行 1500V7A120WD1850 NPN 50A 彩行 1500V7A120WD1859 NPN 50A 音频 80V0.7A1W120MHZD1863 NPN 50A 音频 120V1A1W100MHZD1877 NPN 30 彩行 1500V4A50W(带阻尼)D1879 NPN 30 彩行 1500V6A60W(带阻尼)D1887 NPN 30 彩行 1500V10A70WD1930 NPN 21 达林顿达林顿100V2A1.2Wβ=1000D1975 NPN 53A 音频功放 180V15A150W COP:B1317D1978 NPN 21 达林顿 120V1.5A0.9Wβ=30000品名极性管脚功能参数D1980 NPN 61B 达林顿100V2A10Wβ=1000-10000D1981 NPN ECB 达林顿 100V2A1WD1993 NPN 45B 音频低噪 55V0.1A0.4WD1994A NPN ECB 音频驱动 60V1A1WD1997 NPN 45B 激励管 40V3A1.5W100MHZD2008 NPN ECB 音频功放 80V1A1.2WD2012 NPN BCE 音频功放 60V3A2W3MHZD2136 NPN ECB 功放 80V1A1.2WD2155 NPN 53A 音频功放 180V15A150WD2256 NPN 46 达林顿功放120V25A125Wβ=2000-20000 D2334 NPN 28B 彩行 1500V5A80WD2335 NPN BCE 彩行 1500V7A100WD2349 NPN BCE 大屏彩显行管D2374 NPN BCED2375 NPN BCE D2388 NPN EBC 达林顿 90V3A1.2WD2445 NPN BCE 彩行 1500V12.5A120WD2498 NPN BCE 彩行 1500V6A50WD2588 NPN BCE 点火器用DK55 NPN BEC 开关 400V4A60WBC307 PNP 21a 通用 50V0.2A0.3WBC327 PNP CBE 低噪音频 50V0.8A0.625W COM BC337 BC337 NPN 21a 音频激励低噪 50V0.8A0.625W COM BC327BC338 NPN 21a 通用激励 50V0.8A0.6BC546 NPN 21a 通用 80V0.2A0.5WBC547 NPN CBE 通用 50V0.2A0.5W300MHZBD135 NPN 29 音频功放 45V1.5A12.5WBD136 PNP 29 音频功放 45V1.5A12.5WBD137 NPN 29 音频功放 60V1.5A12.5WBD138 PNP 29 音频功放 60V1.5A12.5W品名极性管脚功能参数BD139 PNP 29 音频功放 80V1.5A12.5WBD237 NPN 29 音频功放 100V2A25WBD238 PNP 29 音频功放 100V2A25WBD243 NPN 28 音频功放 45V6A65WBD244 PNP 28 音频功放 45V6A65WBD681 NPN 29 达林顿功放 100V4A40WBD682 NPN 29 达林顿功放 100V4A40WBF458 NPN 29 视放 250V0.1A10WBU208A NPN 12 彩行 1500V5A12.5WBU208D NPN 12 彩行 1500V5A12.5W (带阻尼)BU323 NPN 28 达林顿功放 450V10A125WBU406 NPN 28 行管 400V7A60WBU508A NPN 28 行管 1500V7.5A75WBU508A NPN 28 行管 1500V7.5A75W 原BU508D NPN 28 行管 1500V7.5A75W (带阻尼)BU806 NPN 28 功放 400V8A60W DAR-LBU932R NPN 12 功放 500V15A150W DAR-LBU941 NPN 12BU1508DX NPN 28 开关功放BU2506DX NPN 30 开关功放 1500V7A50W /600NSBU2508AF NPN 30 开关功放 700V8A125W /600NSBU2508AX NPN 30 开关功放 700V8A125W /600NSBU2508DF NPN 30 开关功放 700V8A125W/600NS(带阻尼)BU2508DX NPN 30 开关功放 1500V8A50W/600NS(带阻尼)BU2520AF NPN 30 开关功放 800V10A150W 1/500NSBU2520AX NPN 30 开关功放 1500V10A150W 1/500NS BU2520DF NPN 30 开关功放 800V10A150W1/500NS(带阻)BU2520DX NPN 30 开关功放 1500V10A50W/600NS (带阻)BU2522AF NPN 30 开关功放 1500V11A150W /350NSBU2522AX NPN 30 开关功放 1500V11A150W /350NS BU2525AF NPN 30 开关功放 1500V12A150W /350NSBU2525AX NPN 30 开关功放 1500V12A150W /350NS BU2527AF NPN 30 开关功放 1500V15A150WBU2532AW NPN 30 开关功放 1500V15A150W(大屏) BUH515 NPN BCE 行管 1500V10A80WBUH515D NPN BCE 行管 1500V10A80W(带阻尼)BUS13A NPN 12 开关功放 1000V15A175WBUS14A NPN 12 开关功放 1000V30A250WBUT11A NPN 28 开关功放 1000V5A100WBUT12A NPN 28 开关功放 450V10A125WBUV26 NPN 28 音频功放开关 90V14A65W /250nsBUV28A NPN 28 音频功放开关 225V10A65W /250ns BUV48A NPN 30 音频功放开关 450V15A150WBUW13A NPN 30 功放开关 1000V15A150WBUX48 NPN 12 功放开关 850V15A125WBUX84 NPN 30 功放开关 800V2A40WBUX98A NPN 12 功放开关 400V30A210W5MHZDTA114 PNP 10K-10K 160V0.6A0.625W(带阻)DTC143 NPN 录像机用 4.7K-4.7KHPA100 NPN BCE 大屏彩显行管 21#HPA150 NPN BCE 大屏彩显行管 21#HSE830 PNP BCE 音频功放 80V115W1MHZHSE838 NPN BCE 音频功放 80V115W1MHZ COP/MJ4502 MN650 NPN BCE 行管 1500V6A80WMJ802 NPN 12 音频功放开关 90V30A200WMJ2955 PNP 12 音频功放开关 60V15A115WMJ3055 NPN 12 音频功放开关 60V15A115WMJ4502 PNP 12 音频功放开关 90V30A200W COP/MJ802 MJ10012 NPN 12 达林顿 400V10A175WMJ10015 NPN 12 电源开关 400V50A200W品名极性管脚功能参数MJ10016 NPN 12 电源开关 500V50A200WMJ10025 12 电源开关 850V20A250WMJ11032 NPN 12 电源开关 120V50A300W DAR-LMJ11033 PNP 12 电源开关 120V50A300W DAR-LMJ13333 NPN 12 电源开关 400V20A175WMJ15024 NPN 12 音频功放开关 400V16A250W4MHZ(原25.00)MJ15025 PNP 12 音频功放开关 400V16A250W4MHZ(原25.00)MJE271 PNP 29 达林顿MJE340 NPN 29 视放 300V0.5A20WMJE350 PNP 29 视放 300V0.5A20WMJE2955T PNP BCE 音频功放开关 60V1075W2MHZ MJE3055T NPN BCE 音频功放开关 70V1075W2MHZ MJE5822 PNP BCE 音频功放开关 500V8A MJE9730 NPN BCEMJE13003 NPN 29 功放开关 400V1.5A14WMJE13005 NPN 28 功放开关 400V4A60WMJE13007 NPN 28 功放开关 1500V2.5A60WSE800TIP31C NPN BCE 功放开关 100V3A40W3MHZTIP32C PNP BCE 功放开关 100V3A40W3MHZTIP35C NPN 30 音频功放开关 100V25A125W3MHZTIP36C PNP 30 音频功放开关 100V25A125W3MHZTIP41C NPN 30 音频功放开关 100V6A65W3MHZTIP42C PNP 30 音频功放开关 100V6A65W3MHZTIP102 NPN 28 音频功放开关 100V8A2WTIP105 28 音频功放开关TIP122 NPN 28 音频功放开关 100V8A65W DARLTIP127 PNP 28 音频功放开关 100V8A65W DARLTIP137 PNP 28 音频功放开关 100V8A70W DARLTIP142 NPN 30 音频功放开关 100V10A125W DAR-L品名极性管脚功能参数TIP142大 NPN 30 音频功放开关 100V10A125W DAR-L TIP147 PNP 30 音频功放开关 100V10A125W DAR-L 0 TIP147大 PNP 30 音频功放开关 100V10A125W DAR-L 0 TIP152 电梯用TL431 21 电压基准源UGN3120 SGO 霍尔开关UGN3144 SGO 霍尔开关60MIAL1 电磁/微波炉 1000V60A300WT30G40 NPN BCE 大功率开关管 400V30A300W5609 COML:56105610 COML:56099626 NPN21 通用品名极性管脚功能参数MPSA42 NPN 21E 电话视频放大 300V0.5A0.625W MPSA92 PNP 21E 电话视频放大 300V0.5A0.625WMPS2222A NPN 21 高频放大 75V0.6A0.625W300MHZ 9011 NPN EBC 高频放大 50V30mA0.4W150MHz9012 PNP 贴片低频放大 50V0.5A0.625W9013 NPN EBC 低频放大 50V0.5A0.625W9013 NPN 贴片低频放大 50V0.5A0.625W9014 NPN EBC 低噪放大 50V0.1A0.4W150MHZ9015 PNP EBC 低噪放大 50V0.1A0.4W150MHZ9018 NPN EBC 高频放大 30V50MA0.4W1GHZ8050 NPN EBC 高频放大 40V1.5A1W100MHZ8550 PNP EBC 高频放大 40V1.5A1W100MHZ2N2222 NPN 4A 高频放大60V0.8A0.5W25/200NSβ=452N2222A NPN 小铁高频放大 75V0.6A0.625W300MHZ 2N2369 NPN 4A 开关 40V0.5A0.3W800MHZ2N2907 NPN 4A 通用 60V0.6A0.4W26/70NSβ=2002N3055 NPN 12 功率放大 100V15A115W2N3440 NPN 6 视放开关 450V1A1W15MHZ2N3773 NPN 12 音频功放开关 160V16A150W COP 2N66092N3904 NPN 21E 通用60V0.2Aβ=100-4002N3906 PNP 21E 通用40V0.2Aβ=100-4002N5401 PNP 21E 视频放大 160V0.6A0.625W100MHZ2N5551 NPN 21E 视频放大 160V0.6A0.625W100MHZ2N5685 NPN 12 音频功放开关 60V50A300W2N6277 NPN 12 功放开关 180V50A250W2N6609 PNP 12 音频功放开关 160V15A150W COP 2N3773 品名极性管脚功能参数2N6678 NPN 12 音频功放开关 650V15A175W15MHZ2N6718 NPN 小铁音频功放开关 100V2A2W50MHZ3DA87A NPN 6 视频放大 100V0.1A1W3DG6A NPN 6 通用 15V20mA0.1W100MHz3DG6B NPN 6 通用 20V20mA0.1W150MHz3DG6C NPN 6 通用 20V20mA0.1W250MHz3DG6D NPN 6 通用 30V20mA0.1W150MHz3DG12C NPN 7 通用 45V0.3A0.7W200MHz3DK2B NPN 7 开关 30V30mA0.2W3DK4B NPN 7 开关 40V0.8A0.7W3DK7C NPN 7 开关 25V50mA0.3W3DD15D NPN 12 电源开关 300V5A50W3DD102C NPN 12 电源开关 300V5A50W3522V 5.2V稳压管录像机用A634 PNP 28E 音频功放开关 40V2A10WA708 PNP 6 NF/S 80V0.7A0.8WA715C PNP 29 音频功放开关 35V2.5A10W160MHZA733 PNP 21 通用 50V0.1A180MHZA741 PNP 4 S 20V0.1A <70/120nSA781 PNP 39B 开关 20V0.2A <80/160NSA928 PNP ECB 通用 20V1A0.25WA933 PNP 21 Uni 50V0.1A140MHzA940 PNP 28 音频功放开关 150V1.5A25W4MHZ /C2073 A950 PNP 21 通用 30V0.8A0.6WA966 PNP 21 音频激励输出 30V1.5A0.9W COP:C2236A968 PNP 28 音频功放开关 160V1.5A25W100MHZ /C2238 A1009 PNP BCE 功放开关 350V2A15WA1012 PNP 28 音频功率放 60V5A25WA1013 PNP 21 视频放大 160V1A0.9WA1015 PNP 21 通用 60V0.15A0.4W8MHZ品名极性管脚功能参数A1020 PNP 21 音频开关 50V2A0.9WA1123 PNP 21 低噪放大 150V0.05A0.75WA1162 PNP 21d 通用贴片 50V0.15A0.15WA1216 PNP BCE 功放开关 180V17A200W20MHZ /2922A1220 PNP 29 音频功放开关 120V1.5A20W150MHZ/C2690 A1265 PNP BCE 功放开关 140V10A100W30MHZ /C3182 A1295 PNP BCE 功放开关 230V17A200W30MHZ /C3264 A1301 PNP BCE 功放开关 160V10A100W30MHZ /C3280 A1302 PNP BCE 功放开关 200V15A150W30MHZ /C3281 A1358 PNP 高频 120V1A10W120MHZA1444 PNP BCE 高速电源开关 100V15A30W80MHZA1494 PNP BCE 功放开关 200V17A200W20MHZ /C3858 A1516 PNP BCE 功放开关 180V12A130W25MHZA1668 PNP 28B 电源开关 200V2A25W20MHZA1785 PNP BCE 驱动 400V1A1W/120V1A0.9W140MHA1941 PNP BCE 功放开关 140V10A100WCOP:5198A1943 PNP BCE 功放开关 230V15A150W /C5200 原A1988 PNP 30 功放开关B449 PNP 12 功放开关 50V3.5A22.5W 锗管B631K PNP 29 音频功放开关 120V1A8W130MHZ /D600K B647 PNP 21 通用 120V1A0.9W140MHZ /D667B649 PNP 29 视放 180V1.5A1W /D669B669 PNP 28 达林顿功放 70V4A40WB673 PNP 28 达林顿功放 100V7A40WB675 PNP 28 达林顿功放 60V7A40WB688 PNP BCE 音频功放开关 120V8A80W /D718B734 PNP 39B 通用 60V1A1W /D774B744 PNP 21 通用 30V0.1A0.25WB772 PNP 29 音频功放开关 40V3A10WB774 PNP 21 通用 30V0.1A0.25W品名极性管脚功能参数B817 PNP 30 功放开关 160V12A100W /D1047B834 PNP 28 功放开关 60V3A30WB937A PNP 功放开关 60V2A35 DRALB1020 PNP 28 功放开关达林顿100V7A40Wβ=6000B1079 PNP 30 达林顿功放100V20A100Wβ=5000/D1559B1185 PNP 28B 功放开关 60V3A25W 70MHZ /D1762B1238 PNP ECB 功放开关 80V0.7A1W 100MHZB1240 PNP 39B 功放开关 40V2A1W100HZB1243 PNP 39B 功放开关 40V3A1W70HZB1316 PNP 54B 驱动功放达林顿100V2A10Wβ=15000B1317 PNP BCE 音频功放 180V15A150W COP:D1975B1335 PNP 28 音频功放低噪 80V4A30W 12MHZB1375 PNP BCE 音频功放 60V3A2W9MHZB1400 PNP 28B 达林顿功放 120V6A25W β=1000-20000B1429 PNP BCE 功放开关 180V15A150WB1494 PNP BCE 达林顿功放120V25A120Wβ=2000-20000 C106 NPN EBC 音频功放开关 60V1.5A15WC380 NPN 21 高频放大 35V0.03A250MHZC458 NPN 21 通用 30V0.1A230MHzC536 NPN 21 通用 40V0.1A180MHZC752 NPN 21 通用 30V0.1A300MHzC815 NPN 21 通用 60V0.2A0.25WC828 NPN 21 通用 45V0.05A0.25WC900 NPN 21 低噪放大 30V0.03A100MHZC943 NPN 4A 通用 60V0.2A200MHZC945 NPN 21 通用 50V0.1A0.5W250MHZC1008 NPN 6 通用 80V0.7A0.8W50MHZC1162 NPN 29 音频功放开关 35V1.5A10WC1213 NPN 39B 监视器专用 35V0.5A0.4WC1222 NPN 21 低噪放大 60V0.1A100MHZ品名极性管脚功能参数C4111 NPN BCE 开关行管 1500V10A150WC4119 NPN BCE 微波炉开关 1500V15A250WC4231 NPN 50C 音频功放 800V2A30WC4237 NPN BCE 高压高速开关 1000V8A120W30MHZ C4242 NPN BCE 高压高速开关 450V7A40WC4288 NPN BCE 行管 1400V12A200W8MHZC4297 NPN BCE 电源开关 500V12A75W10MHZC4429 NPN BCE 电源开关 1100V8A60WC4517 NPN BCE 音频功放 550V3A30W6MHZC4532 NPN BCEC4582 NPN 28b 电源开关 600V15A75W20MHZON4673 NPN BCEON4873 NPN BCEC4706 NPN BCE 电源开关 900V14A130W6MHzC4742 NPN 46 彩行 1500V6A50W(带阻尼)C4745 NPN 46 彩行 1500V6A50WC4747 NPN 46 彩行 1500V10A50WC4769 NPN BCE 微机行管 1500V7A60W(带阻尼)C4913 NPN BCE 大屏视放管 2000V0.2A35WC4924 NPN BCE 音频功放 800V10A70WC4927 NPN BCE 行管 1500V8A50WC4927 NPN BCE SONY29"行管 1500V8A50W 原装C4941 NPN BCE 行管 1500V6A65W 500/380NSC4953 NPN BCE 500V2A25WC5020 NPN BCE 彩行 1000V7A100WC5068 NPN BCE 彩行 1500V10A50WC5086 NPN BCE 彩行 1500V10A50WC5088 NPN BCE 彩行 1500V10A50WC5129 NPN BCE 彩显行管 1500V8A50W(带阻)C5132 NPN BCE 彩行 1500V16A50W品名极性管脚功能参数C5144 NPN BCE 大屏彩行 1700V20A200WC5148 NPN BCEC5149 NPN BCE 高速高频行管 1500V8A50W(带阻) C5198 NPN BCE 功放开关 140V10A100WC5200 NPN BCE 功放开关 230V15A150W /A1943 原C5207 NPN BCE 彩行 1500V10A50W 原C5243 NPN BCE 彩行 1700V15A200W 原C5244 NPN BCE 彩行 1700V15A200W C5249 NPN BCEC5250 NPN BCE 开关 1000V7A100W 原C5251 NPN BCE 彩行 1500V12A50W 原C5252 NPN BCE 彩行 1500V15A100W 原C5294 NPN BCEC5296 NPN BCE 开关管 25"--34"大屏彩显电源管C5297 NPN BCE 开关管 25"--34"大屏彩显电源管C5331 NPN BCE 大屏彩显行管 1500V15A180WC5423 NPN BCED40C NPN ECB 对讲机用 40V0.5A40W75MHZ(达林顿) D325 NPN BCE 功放开关 50V3A25WD385 NPN 11 达林顿功放 100V7A30WD400 NPN 21 通用 25V1A0.75WD401 NPN 28 音频功放开关 200V2A20WD415 NPN 29 音频功放开关 120V0.8A5WD438 NPN 21 通用 500V1A0.75W100MHzD547 NPN 大铁功放开关 600V50A400WD560 NPN BCE 达林顿功放 150V5A30WD600K NPN 29 音频功放开关 120V1A8W130MHZ/B631K D637 NPN 39E 通用 60V0.1A150MHZ ****D667 NPN 21 视频放大 120V1A0.9W140MHZ/B647D669 NPN 29 视频放大 180V1.5A1W140MHZ/D669品名极性管脚功能参数D718 NPN 30 音频功放开关 120V8A80W /B668D774 NPN 39B 通用 100V1A1W /B734D789 NPN 21 音频输出 100V1A0.9WD820 NPN 12 彩行 1500V5A50WD870 NPN 12 彩行 1500V5A50W RRRRD880 NPN 28 音频功放开关 60V3A10WD882 NPN 29 音频功放开关 40V3A30WD884 NPN 28 音频功放开关 330V7A40WD898 NPN 12 彩行 1500V3A50WD951 NPN 12 彩行 1500V3A65WD965 NPN 21 音频 40V5A0.75WD966 NPN 21 音频 40V5A1WD985 NPN 29 功放 150V1.5A10WD986 NPN 29 功放 150V1.5A10WD1025 NPN 28 达林顿功放 200V8A50WD1037 NPN BCE 音频功放开关 150V30A180WD1047 NPN 30 音频功放开关 160V12A100W /B817D1071 NPN 28 功放 300V6A40W DRA-LD1163A NPN 28 行偏转用 350V7A40W60MHzD1175 NPN 12 行偏转用 1500V5A100W β=15原D1273 NPN 28 音频功放80V3A40W50MHZβ=1500D1302 NPN 21 音频 25V0.5A0.5W200MHZD1397 NPN BCE 开关 1500V3.5A50W3MHzD1398 NPN BCE 开关 1500V5A50W3MHzD1403 NPN 28B 彩行 1500V6A120WD1403 NPN 28B 彩行 1500V6A120W 原D1415 NPN 28B 功放电源开关100V7A40Wβ=6000达林顿D1416 NPN 28B 功放电源开关80V7A40Wβ=6000(达林顿) D1426 NPN 28B 彩行1500V3.5A80Wβ=12 RRRRRD1427 NPN 28B 彩行1500V5A80Wβ=12 RRRRR品名极性管脚功能参数D1428 NPN 28B 彩行1500V6A80Wβ=12 RRRRD1431 NPN 28B 彩行1500V5A80Wβ=20D1433 NPN 28B 彩行1500V7A80Wβ=20D1439 NPN BCE 彩行 1500V3A80Wβ=8D1541 NPN 28B 彩行1500V3A80Wβ=20D1545 NPN 28B 彩行1500V5A50Wβ=20D1547 NPN BCE 彩行1500V7A80Wβ=20D1554 NPN BCE 彩行1500V3.5A80Wβ=12D1555 NPN BCE 彩行1500V5A80Wβ=12D1556 NPN BCE 彩行1500V6A80Wβ=12D1559 NPN BCE 达林顿功放100V20A100Wβ=5000/B1079 D1590 NPN 28 达林顿功放 150V8A25W β=15000D1632 NPN 28B 彩行 1500V4A70WD1640 NPN 29 达林顿功放 120V2A1.2W β=4000-40000D1651 NPN SP 彩行 1500V5A60W3MHZD1710 NPN BCE 彩行 1500V5A50WD1718 NPN 28C 音频功放 180V15A3.5W20MHZD1762 NPN BCE 音频功放开关 60V3A25W90MHZ /B1185 D1843 NPN BCE 低噪放大 50V1A1WD1849 NPN 50A 彩行 1500V7A120WD1850 NPN 50A 彩行 1500V7A120WD1859 NPN 50A 音频 80V0.7A1W120MHZD1863 NPN 50A 音频 120V1A1W100MHZD1877 NPN 30 彩行 1500V4A50W(带阻尼)D1879 NPN 30 彩行 1500V6A60W(带阻尼)D1887 NPN 30 彩行 1500V10A70WD1930 NPN 21 达林顿达林顿100V2A1.2Wβ=1000D1975 NPN 53A 音频功放 180V15A150W COP:B1317D1978 NPN 21 达林顿120V1.5A0.9Wβ=30000品名极性管脚功能参数D1980 NPN 61B 达林顿100V2A10Wβ=1000-10000D1981 NPN ECB 达林顿 100V2A1WD1993 NPN 45B 音频低噪 55V0.1A0.4WD1994A NPN ECB 音频驱动 60V1A1WD1997 NPN 45B 激励管 40V3A1.5W100MHZD2008 NPN ECB 音频功放 80V1A1.2WD2012 NPN BCE 音频功放 60V3A2W3MHZD2136 NPN ECB 功放 80V1A1.2WD2155 NPN 53A 音频功放 180V15A150WD2256 NPN 46 达林顿功放120V25A125Wβ=2000-20000 D2334 NPN 28B 彩行 1500V5A80WD2335 NPN BCE 彩行 1500V7A100W D2349 NPN BCE 大屏彩显行管D2374 NPN BCED2375 NPN BCED2388 NPN EBC 达林顿 90V3A1.2WD2445 NPN BCE 彩行 1500V12.5A120WD2498 NPN BCE 彩行 1500V6A50WD2588 NPN BCE 点火器用DK55 NPN&nb三极管的符号sp;BEC 开关 400V4A60W BC307 PNP 21a 通用 50V0.2A0.3WBC327 PNP CBE 低噪音频 50V0.8A0.625W COM BC337 BC337 NPN 21a 音频激励低噪 50V0.8A0.625W COM BC327BC338 NPN 21a 通用激励 50V0.8A0.6BC546 NPN 21a 通用 80V0.2A0.5WBC547 NPN CBE 通用 50V0.2A0.5W300MHZBD135 NPN 29 音频功放 45V1.5A12.5WBD136 PNP 29 音频功放 45V1.5A12.5WBD137 NPN 29 音频功放 60V1.5A12.5WBD138 PNP 29 音频功放 60V1.5A12.5W品名极性管脚功能参数BD139 PNP 29 音频功放 80V1.5A12.5WBD237 NPN 29 音频功放 100V2A25WBD238 PNP 29 三极管的工作原理;音频功放 100V2A25W BD243 NPN 28 音频功放 45V6A65WBD244 PNP 28 音频功放 45V6A65WBD681 NPN 29 达林顿功放 100V4A40WBD682 NPN 29 达林顿功放 100V4A40WBF458 NPN 29 视放 250V0.1A10WBU208A NPN 12 彩行 1500V5A12.5WBU208D NPN 12 彩行 1500V5A12.5W (带阻尼)BU323 NPN 28 达林顿功放 450V10A125WBU406 NPN 28 行管 400V7A60WBU508A NPN 28 行管 1500V7.5A75WBU508A NPN 28 行管 1500V7.5A75W 原BU508D NPN 28 行管 1500V7.5A75W (带阻尼)BU806 NPN 28 功放 400V8A60W DAR-LBU932R NPN 12 功放 500V15A150W DAR-LBU941 NPN 12BU150什么是肖特基二极管8DX NPN 28 开关功放BU2506DX NPN 30 开关功放 1500V7A50W /600NSBU2508AF NPN 30 开关功放 700V8A125W /600NSBU2508AX NPN 30 开关功放 700V8A125W /600NSBU2508DF NPN 30 开关功放 700V8A125W/600NS(带阻尼)BU2508DX NPN 30 开关功放 1500V8A50W/600NS(带阻尼)BU2520AF NPN 30 开关功放 800V10A150W 1/500NSBU2520AX NPN 30 开关功放 1500V10A150W 1/500NSBU2520DF NPN 30 开关功放 800V10A150W1/500NS(带阻)BU2520DX NPN 30 开关功放 1500V10A50W/600NS (带阻) BU2522AF NPN 30 开关功放 1500V11A150W /350NSBU2522AX NPN 30 开关功放 1500V11A150W /350NS品名极性管脚功能参数BU2525AF NPN 30 开关功放 1500V12A150W /350NSBU2525AX NPN 30 开关功放 1500V12A150W /350NSBU2527AF NPN 30 开关功放 1500V15A150WBU2532AW NPN 30 开关功放 1500V15A150W(大屏)BUH515 NPN BCE 行管 1500V10A80WBUH515D NPN BCE 行管 1500V10A80W(带阻尼)BUS13A NPN 12 开关功放 1000V15A175WBUS14A NPN 12 开关功放 1000V30A250WBUT11A NPN 28 开关功放 1000V5A100WBUT12A NPN 28 开关功放 450V10A125WBUV26 NPN 28 音频功放开关 90V14A65W /250nsBUV28A NPN 28 音频功放开关 225V10A65W /250nsBUV48A NPN 30 音频功放开关 450V15A150WBUW13A NPN 30 功放开关 1000V15A150WBUX48 NPN 12 功放开关 850V15A125WBUX84 NPN 30 功放开关 800V2A40WBUX98A NPN 12 功放开关 400V30A210W5MHZDTA114 PNP 10K-10K 160V0.6A0.625W(带阻)DTC143 NPN 录像机用 4.7K-4.7KHPA100 NPN BCE 大屏彩显行管 21#HPA150 NPN BCE 大屏彩显行管 21#HSE830 PNP BCE 音频功放 80V115W1MHZHSE838 NPN BCE 音频功放 80V115W1MHZ COP/MJ4502 MN650 NPN BCE 行管 1500V6A80WMJ802 NPN 12 音频功放开关 90V30A200WMJ2955 PNP 12 音频功放开关 60V15A115WMJ3055 NPN 12 音频功放开关 60V15A115WMJ4502 PNP 12 音频功放开关 90V30A200W COP/MJ802 MJ10012 NPN 12 达林顿 400V10A175WMJ10015 NPN 12 电源开关 400V50A200W品名极性管脚功能参数MJ10016 NPN 12 电源开关 500V50A200WMJ10025 12 电源开关 850V20A250WMJ11032 NPN 12 电源开关 120V50A300W DAR-LMJ11033 PNP 12 电源开关 120V50A300W DAR-LMJ13333 NPN 12 电源开关 400V20A175WMJ15024 NPN 12 音频功放开关 400V16A250W4MHZ(原25.00)MJ15025 PNP 12 音频功放开关 400V16A250W4MHZ(原25.00)MJE271 PNP 29 达林顿MJE340 NPN 29 视放 300V0.5A20W MJE350 PNP 29 视放 300V0.5A20WMJE2955T PNP BCE 音频功放开关 60V1075W2MHZ MJE3055T NPN BCE 音频功放开关 70V1075W2MHZ MJE5822 PNP BCE 音频功放开关 500V8AMJE9730 NPN BCEMJE13003 NPN 29 功放开关 400V1.5A14WMJE13005 NPN 28 功放开关 400V4A60WMJE13007 NPN 28 功放开关 1500V2.5A60WSE800TIP31C NPN BCE 功放开关 100V3A40W3MHZTIP32C PNP BCE 功放开关 100V3A40W3MHZTIP35C NPN 30 音频功放开关 100V25A125W3MHZTIP36C PNP 30 音频功放开关 100V25A125W3MHZTIP41C NPN 30 音频功放开关 100V6A65W3MHZTIP42C PNP 30 音频功放开关 100V6A65W3MHZTIP102 NPN 28 音频功放开关 100V8A2WTIP105 28 音频功放开关TIP122 NPN 28 音频功放开关 100V8A65W DARLTIP127 PNP 28 音频功放开关 100V8A65W DARLTIP137 PNP 28 音频功放开关 100V8A70W DARLTIP142 NPN 30 音频功放开关 100V10A125W DAR-L品名极性管脚功能参数TIP142大 NPN 30 音频功放开关 100V10A125W DAR-L TIP147 PNP 30 音频功放开关 100V10A125W DAR-L 0 TIP147大 PNP 30 音频功放开关 100V10A125W DAR-L 0 TIP152 电梯用TL431 21 电压基准源UGN3120 SGO 霍尔开关UGN3144 SGO 霍尔开关60MIAL1 电磁/微波炉 1000V60A300WT30G40 NPN BCE 大功率开关管 400V30A300W5609 COML:56105610 COML:56099626 NPN21 通用品名极性管脚功能参数MPSA42 NPN 21E 电话视频放大 300V0.5A0.625W MPSA92 PNP 21E 电话视频放大 300V0.5A0.625WMPS2222A NPN 21 高频放大 75V0.6A0.625W300MHZ 9011 NPN EBC 高频放大 50V30mA0.4W150MHz9012 PNP 贴片低频放大 50V0.5A0.625W9013 NPN EBC 低频放大 50V0.5A0.625W9013 NPN 贴片低频放大 50V0.5A0.625W9014 NPN EBC 低噪放大 50V0.1A0.4W150MHZ9015 PNP EBC 低噪放大 50V0.1A0.4W150MHZ9018 NPN EBC 高频放大 30V50MA0.4W1GHZ8050 NPN EBC 高频放大 40V1.5A1W100MHZ8550 PNP EBC 高频放大 40V1.5A1W100MHZ2N2222 NPN 4A 高频放大60V0.8A0.5W25/200NSβ=452N2222A NPN 小铁高频放大 75V0.6A0.625W300MHZ2N2369 NPN 4A 开关 40V0.5A0.3W800MHZ2N2907 NPN 4A 通用60V0.6A0.4W26/70NSβ=2002N3055 NPN 12 功率放大 100V15A115W2N3440 NPN 6 视放开关 450V1A1W15MHZ2N3773 NPN 12 音频功放开关 160V16A150W COP 2N66092N3904 NPN 21E 通用60V0.2Aβ=100-4002N3906 PNP 21E 通用40V0.2Aβ=100-4002N5401 PNP 21E 视频放大 160V0.6A0.625W100MHZ2N5551 NPN 21E 视频放大 160V0.6A0.625W100MHZ2N5685 NPN 12 音频功放开关 60V50A300W2N6277 NPN 12 功放开关 180V50A250W2N6609 PNP 12 音频功放开关 160V15A150W COP 2N3773 品名极性管脚功能参数2N6678 NPN 12 音频功放开关 650V15A175W15MHZ2N6718 NPN 小铁音频功放开关 100V2A2W50MHZ3DA87A NPN 6 视频放大 100V0.1A1W3DG6A NPN 6 通用 15V20mA0.1W100MHz3DG6B NPN 6 通用 20V20mA0.1W150MHz3DG6C NPN 6 通用 20V20mA0.1W250MHz3DG6D NPN 6 通用 30V20mA0.1W150MHz3DG12C NPN 7 通用 45V0.3A0.7W200MHz3DK2B NPN 7 开关 30V30mA0.2W3DK4B NPN 7 开关 40V0.8A0.7W3DK7C NPN 7 开关 25V50mA0.3W3DD15D NPN 12 电源开关 300V5A50W3DD102C NPN 12 电源开关 300V5A50W3522V 5.2V稳压管录像机用A634 PNP 28E 音频功放开关 40V2A10WA708 PNP 6 NF/S 80V0.7A0.8WA715C PNP 29 音频功放开关 35V2.5A10W160MHZA733 PNP 21 通用 50V0.1A180MHZA741 PNP 4 S 20V0.1A <70/120nSA781 PNP 39B 开关 20V0.2A <80/160NSA928 PNP ECB 通用 20V1A0.25WA933 PNP 21 Uni 50V0.1A140MHzA940 PNP 28 音频功放开关 150V1.5A25W4MHZ /C2073 A950 PNP 21 通用 30V0.8A0.6WA966 PNP 21 音频激励输出 30V1.5A0.9W COP:C2236A968 PNP 28 音频功放开关 160V1.5A25W100MHZ /C2238 A1009 PNP BCE 功放开关 350V2A15WA1012 PNP 28 音频功率放 60V5A25WA1013 PNP 21 视频放大 160V1A0.9WA1015 PNP 21 通用 60V0.15A0.4W8MHZ品名极性管脚功能参数A1020 PNP 21 音频开关 50V2A0.9WA1123 PNP 21 低噪放大 150V0.05A0.75W A1162 PNP 21d 通用贴片 50V0.15A0.15WA1216 PNP BCE 功放开关 180V17A200W20MHZ /2922 A1220 PNP 29 音频功放开关 120V1.5A20W150MHZ/C2690A1265 PNP BCE 功放开关 140V10A100W30MHZ /C3182 A1295 PNP BCE 功放开关 230V17A200W30MHZ /C3264 A1301 PNP BCE 功放开关 160V10A100W30MHZ /C3280 A1302 PNP BCE 功放开关 200V15A150W30MHZ /C3281 A1358 PNP 高频 120V1A10W120MHZA1444 PNP BCE 高速电源开关 100V15A30W80MHZA1494 PNP BCE 功放开关 200V17A200W20MHZ /C3858 A1516 PNP BCE 功放开关 180V12A130W25MHZA1668 PNP 28B 电源开关 200V2A25W20MHZA1785 PNP BCE 驱动 400V1A1W/120V1A0.9W140MHA1941 PNP BCE 功放开关 140V10A100WCOP:5198A1943 PNP BCE 功放开关 230V15A150W /C5200 原A1988 PNP 30 功放开关B449 PNP 12 功放开关 50V3.5A22.5W 锗管B631K PNP 29 音频功放开关 120V1A8W130MHZ /D600K B647 PNP 21 通用 120V1A0.9W140MHZ /D667B649 PNP 29 视放 180V1.5A1W /D669B669 PNP 28 达林顿功放 70V4A40WB673 PNP 28 达林顿功放 100V7A40WB675 PNP 28 达林顿功放 60V7A40WB688 PNP BCE 音频功放开关 120V8A80W /D718B734 PNP 39B 通用 60V1A1W /D774B744 PNP 21 通用 30V0.1A0.25WB772 PNP 29 音频功放开关 40V3A10WB774 PNP 21 通用 30V0.1A0.25W品名极性管脚功能参数B817 PNP 30 功放开关 160V12A100W /D1047B834 PNP 28 功放开关 60V3A30WB937A PNP 功放开关 60V2A35 DRALB1020 PNP 28 功放开关达林顿100V7A40Wβ=6000B1079 PNP 30 达林顿功放100V20A100Wβ=5000/D1559B1185 PNP 28B 功放开关 60V3A25W 70MHZ /D1762B1238 PNP ECB 功放开关 80V0.7A1W 100MHZB1240 PNP 39B 功放开关 40V2A1W100HZB1243 PNP 39B 功放开关 40V3A1W70HZB1316 PNP 54B 驱动功放达林顿100V2A10Wβ=15000B1317 PNP BCE 音频功放 180V15A150W COP:D1975B1335 PNP 28 音频功放低噪 80V4A30W 12MHZB1375 PNP BCE 音频功放 60V3A2W9MHZB1400 PNP 28B 达林顿功放 120V6A25W β=1000-20000B1429 PNP BCE 功放开关 180V15A150WB1494 PNP BCE 达林顿功放120V25A120Wβ=2000-20000 C106 NPN EBC 音频功放开关 60V1.5A15WC380 NPN 21 高频放大 35V0.03A250MHZC458 NPN 21 通用 30V0.1A230MHzC536 NPN 21 通用 40V0.1A180MHZC752 NPN 21 通用 30V0.1A300MHzC815 NPN 21 通用 60V0.2A0.25WC828 NPN 21 通用 45V0.05A0.25WC900 NPN 21 低噪放大 30V0.03A100MHZC943 NPN 4A 通用 60V0.2A200MHZC945 NPN 21 通用 50V0.1A0.5W250MHZC1008 NPN 6 通用 80V0.7A0.8W50MHZC1162 NPN 29 音频功放开关 35V1.5A10WC1213 NPN 39B 监视器专用 35V0.5A0.4WC1222 NPN 21 低噪放大 60V0.1A100MHZ品名极性管脚功能参数C1494 NPN 40A 发射 36V6A PQ=40W/175MHZC1507 NPN 28 视放 300V0.2A15WC1674 NPN 21 HF/ZF 30V0.02A600MHzC1815 NPN 21 通用 60V0.15A0.4W8MHZC1855 NPN 21f HF/ZF 20V0.02A550MHzC1875 NPN 12 彩行 1500V3.5A50WC1906 NPN 21 高频放大 30V0.05A1000MHZC1942 NPN 12 彩行 1500V3A50WC1959 NPN 21 通用 30V0.4A0.5W300MHzC1970 NPN 28 手机发射 40V0.6A PQ=1.3W/175MHZC1971 NPN 28A 手机发射 35V2.0A PQ=7.0W/175MHZC1972 NPN 28A 手机发射 35V3.5A PQ=15W/175MHZC2012 NPN 21 HF 30V0.03A200MHZC2027 NPN 12 行管 1500V5A50WC2036C2068 NPN 28E 视频放大 300V0.05A1.5W80MHZC2073 NPN 28 功率放大 150V1.5A25W4MHZ /A940C2078 NPN 28 音频功放开关 80V3A10W150MHZC2120 NPN 21 通用 30V0.8A0.6WC2228 NPN 21 视频放大 160V0.05A0.75WC2230 NPN 21 视频放大 200V0.1A0.8WC2233 NPN 28 音频功放开关 200V4A40WC2236 NPN 21 通用 30V1.5A0.9W /A966C2238 NPN 28 音频功放开关 160V1.5A25W100MHZ /A968C2320 NPN 21 通用 50V0.2A0.3W200MHZC2335 NPN 28 视频功放 500V7A40WC2373 NPN 28 功放 200V7.5A40WC2383 NPN 21 视频开关 160V1A0.9W /A1015C2443 NPN 大铁功放开关 600V50A400WC2481 NPN 29 音频功放开关 150V1.5A20W品名极性管脚功能参数C2482 NPN 21 视频放大 300V0.1A0.9WC2500 NPN 21 通用 30V2A0.9W150MHZC2594 NPN 29 音频功放开关 40V5A10W C2611 NPN 29 视频放大 300V0.1A1.25WC2625 NPN 30 音频功放开关 450V10A80WC2682 NPN 29 NF/Vid 180V0.1A8WC2688 NPN 29 视放管 300V0.2A10W80MHZC2690 NPN 29 音频功放开关 120V1.2A20W150MHZ/A1220PC2751 NPN BCE 电源开关500V15A120Wβ=40C2837 NPN 30 音频功放开关 150V10A100WC2898 NPN 28 音频功放开关 500V8A50WC2922 NPN 43 音频功放开关 180V17A200W50MHZ /A1216C3026 NPN 12 开关管1700V5A50Wβ=20C3030 NPN BCE 开关管达林顿900V7A80Wβ=15C3039 NPN 28 电源开关500V7A50Wβ=40C3058 NPN 12 开关管 600V30A200W β=15C3148 NPN 28 电源开关900V3A40Wβ=15C3150 NPN 28 电源开关900V3A50Wβ=15C3153 NPN 30 电源开关900V6A100Wβ=15C3182 NPN 30 功放开关140V10A100Wβ=95/A1265C3198 NPN 21 高频放大 60V0.15A0.4W130MHZC3262 NPN BCE 达林顿功放 800V10A100WC3264 NPN BCE PA功放开关230V17A200Wβ=170/A1295 C3280 NPN 30 音频功放开关 160V12A120Wβ=100C3281 NPN 30 音频功放开关200V15A150W30MHZβ=100 C3300 NPN 30 音频功放开关 100V15A100W β=600C3310 NPN 28C 电源开关 500V5A40W β= 20C3320 NPN 28C 电源开关 500V15A80W β= 15C3355 NPN 21F 高频放大 20V0.1A6500MHZ品名极性管脚功能参数C3358 NPN 40B 高频放大 20V0.1A7000MHZC3457 NPN BCE 电源开关1100V3A50Wβ=12C3460 NPN BCE 电源开关1100V6A100Wβ=12C3466 NPN BCE 电源开关1200V8A120Wβ=10C3505 NPN 28B 电源开关 900V6A80W β=20C3527 NPN BCE 电源开关500V15A100Wβ=13C3528 NPN BCE 电源开关500V20A150Wβ=13C3595 NPN 29 射频30V0.5A1.2Wβ=90C3679 NPN BCE 电源开关 900V5A100W6MHZC3680 NPN BCE 电源开关 900V7A120W6MHZC3688 NPN BCE 彩行 1500V10A150WC3720 NPN BCE 彩行 1200V10A200WC3783 NPN BCE 高压高速开关 900V5A100W 黄河21"C3795 NPN BCE 高压高速开关 900V5A2W8MHzC3807 NPN BCE 低噪放大 30V2A1.2W260MHZC3858 NPN BCE 功放开关 200V17A200W20MHZ /A1494 C3866 NPN BCE 高压高速开关 900V3A40WC3873 NPN BCE 高压高速开关 500V12A75W30MHZC3886 NPN BCE 开关,行管 1400V8A50W8MHZ。

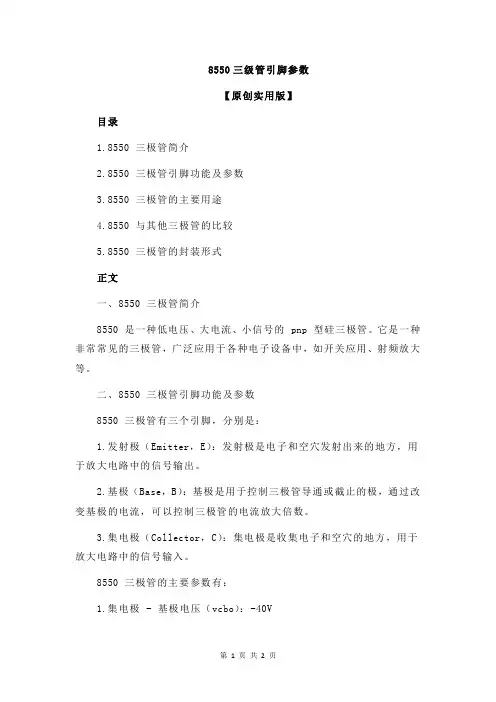

8550三级管引脚参数
【原创实用版】
目录
1.8550 三极管简介
2.8550 三极管引脚功能及参数
3.8550 三极管的主要用途
4.8550 与其他三极管的比较
5.8550 三极管的封装形式
正文
一、8550 三极管简介
8550 是一种低电压、大电流、小信号的 pnp 型硅三极管。

它是一种非常常见的三极管，广泛应用于各种电子设备中，如开关应用、射频放大等。

二、8550 三极管引脚功能及参数
8550 三极管有三个引脚，分别是：
1.发射极（Emitter，E）：发射极是电子和空穴发射出来的地方，用于放大电路中的信号输出。

2.基极（Base，B）：基极是用于控制三极管导通或截止的极，通过改变基极的电流，可以控制三极管的电流放大倍数。

3.集电极（Collector，C）：集电极是收集电子和空穴的地方，用于放大电路中的信号输入。

8550 三极管的主要参数有：
1.集电极 - 基极电压（vcbo）：-40V
2.工作温度：-55℃ to 150℃
三、8550 三极管的主要用途
8550 三极管主要用于开关应用、射频放大等电子电路中，具有较高的电压放大倍数和较低的噪声。

四、8550 与其他三极管的比较
8550 三极管与 8050（npn 型）三极管相对应，它们的主要区别在于结构和参数。

8550 是 pnp 型三极管，而 8050 是 npn 型三极管。

在电路应用中，它们具有各自的优势和特点。

五、8550 三极管的封装形式
8550 三极管有多种封装形式，常见的有 SOT-23 封装、TO-92 封装等。

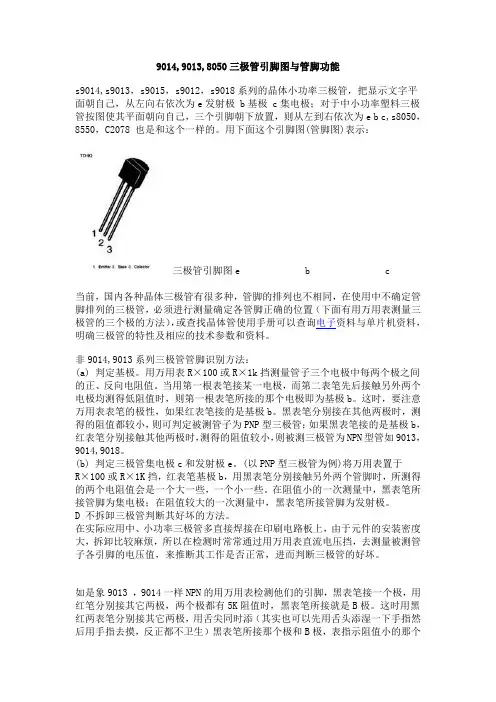

9014,9013,8050三极管引脚图与管脚功能s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

三极管参数详解
三极管是一种电子器件，它是由三个P型或N型材料构成的。

三极管具有放大、开关和稳压等多种功能。

由于三极管具有很多种类，下面分别介绍不同种类的三极管的参数。

1. NPN三极管
NPN三极管是由两个N型半导体夹一个P型半导体构成的。

NPN三极管是一种常见的三极管。

下面介绍NPN三极管的几个重要参数：
（1）最大耐压：指三极管的最大工作电压。

在超过此电压后，三极管会发生击穿。

（4）放大系数：也称为电流增益，指输出电流与输入电流之比。

在放大电路中，使用NPN三极管时，需要保证其放大系数在一个可接受的范围内。

3. MOSFET
MOSFET又称MOS场效应管，是一种通用的高频低噪声功率放大器。

MOSFET的导通与截止是通过施加控制电压来实现的。

其控制电压可以是电压、电流、光等。

下面介绍MOSFET 的几个重要参数：
（1）阈值电压：MOSFET的导通与截止需要一个阈值电压来控制，这个电压即为阈值电压。

当控制电压小于这个电压时，MOSFET处于截止状态；当控制电压大于这个电压时，MOSFET处于导通状态。

（3）最大电流：指MOSFET的最大电流负载能力。

在超过此电流后，MOSFET会被烧毁。

（4）漏极电流：指MOSFET导通时从漏极流过的电流。

4. JFET
（4）增益：指JFET的放大倍数。

9013 21 NPN 低频放大 50V 0.5A 0.625W 150MHZ hFE：100～1000 (放大倍数分段可选)9014 21 NPN 低噪放大 50V 0.1A 0.4W 150HMZ hFE：100～1000 (放大倍数分段可选)8050 21 NPN 高频放大 40V 1.5A 1W 100MHZ hFE：150～500 (放大倍数分段可选)8550 21 PNP 高频放大 40V 1.5A 1W 100MHZ hFE：150～500 (放大倍数分段可选)8050是一种常用的普通三极管。

它是一种低电压,大电流,小信号的NPN型硅三极管特性● 集电极 基极电压✞♍♌☐： ✞● 工作温度： ℃ ♦☐ ℃● 和 （ ☠）相对● 主要用途：● 开关应用● 射频放大引脚图8050 SOT-23 引脚图8050 TO-92 引脚图放大9013是一种最常用的普通三极管。

它是一种低电压,大电流,小信号的NPN型硅三极管特性●集电极电流Ic：Max 500mA●集电极-基极电压Vcbo：40V●工作温度：-55℃ to +150℃●和9012（PNP）相对●主要用途：●开关应用●射频放大引脚图9013 SOT-23 引脚图放大9013 TO-92 引脚图放大9014是一种常用的普通三极管。

它是一种小电压,小电流,小信号的NPN型硅三极管特性●集电极电流Ic：Max 100mA●集电极-基极电压Vcbo：50V●工作温度：-55℃ to +150℃●和9015（PNP）相对●主要用途：●开关应用●射频放大引脚图9014 SOT-23 引脚图放大9014 TO-92 引脚图放大BC817是一种常用的普通三极管。

它是一种低电压,大电流的NPN型硅三极管特性●大集电极电流Ic●集电极-基极电压Vcbo：50V●工作温度：-55℃ to +150℃●和BC807（PNP）相对●主要用途：●开关应用●射频放大引脚图BC817 SOT-23 引脚图8550是一种常用的普通三极管。

三极管参数大全型号功能代换三极管是一种主要用于放大和开关电路的电子器件。

它由三个控制电极组成，分别是基极、发射极和集电极。

在不同类型的三极管中，这些控制电极的相对位置和功用会有所不同。

下面是一些常见的三极管型号及其功能的详细介绍。

请注意，以下列表并非全面，但包含了一些常见而重要的型号。

1.NPN型三极管NPN型三极管的基极和集电极之间有一个P型硅掺杂区，发射极由N 型硅掺杂区构成。

它可以用来放大电流和电压信号，以及用于开关电路。

常见的NPN型三极管有：-2N3904:用于低功率放大电路，最大集电极电流为200mA。

-BC547:这也是一款用于低功率放大电路的设备，最大集电极电流为100mA。

-2N2222:具有较高的集电极电流能力，最大集电极电流为800mA。

2.PNP型三极管PNP型三极管的基极和集电极之间有一个N型硅掺杂区，发射极由P 型硅掺杂区构成。

它与NPN型三极管类似，但在整体操作方面有所不同。

常见的PNP型三极管有：-2N3906:用于低功率放大电路，最大集电极电流为200mA。

-BC557:也是一款用于低功率放大电路的设备，最大集电极电流为100mA。

-2N2907:具有较高的集电极电流能力，最大集电极电流为600mA。

3.MOSFET型三极管MOSFET（金属-氧化物半导体场效应管）是一种由金属栅极、氧化层和半导体构成的器件。

它具有高输入阻抗、低电压工作和快速开关特性。

常见的MOSFET型三极管有：-IRF520:用于功率开关和DC-DC转换器。

-IRFZ44:具有高转移电导和较低的开启电阻，适用于高频放大电路。

-IRLZ44:使用低电压电源的高频开关电源。

4.组合型三极管在一些应用中，需要使用两个或多个三极管来实现特定的功能。

-2N5246:由两个PNP型三极管组成，用于利用两个三极管的互补特性。

-2N5038:由两个NPN型三极管组成，用于双级音频放大电路。

-2N2924:由一个PNP型和一个NPN型三极管组成，用于构建稳压电源。

名称极性功能耐压V 电流A 功率W 频率配对管D633拆NPN 音频功放100V 7A 40W达林顿D1431 NPN 彩行1500V 5A 80WD1433 NPN 彩行1500V 7A 80WD1980 NPN 达林顿100V 2A 10WD1981 NPN 达林顿100V 2A 1WD1993 NPN 音频低噪55V 0.1A 0.4WD1416 NPN 功放电源80V 7A 40W 达林顿D1427 NPN 彩行1500V 5A 80W 带阻尼BU2525AFNPN 开关功放1500V 12A 150W 350NS D1428 NPN 彩行1500V 6A 80W 带阻尼BU2525AXNPN 开关功放1500V 12A 150W 350NS D1439 NPN 彩行1500V 3A 80WD1541 NPN 彩行1500V 3A 80WD1545 NPN 彩行1500V 5A 50WD1547 NPN 彩行1500V 7A 80WBU2527AFNPN 开关功放1500V 15A 150WD1554 NPN 彩行1500V 3.5A 80WD1555 NPN 彩行1500V 5A 80WD1556 NPN 彩行1500V 6A 80WD1559 NPN 达林顿功100V 20A 100W B1079D1590 NPN 达林顿功150V 8A 25WD1623 NPN 彩行1500V 4A 70WD1640 NPN 达林顿功120V 2A 1.2WD1651 NPN 彩行1500V 5A 60W 3MHZD1710 NPN 彩行1500V 5A 50WD1718 NPN 音频功放180V 15A 50W 20MHZ名称极性功能耐压V 电流A 功率W 频率配对管D1762 NPN 音频功放60V 3A 25W 90MHZ B1185D1843 NPN 低噪50V 1A 1WD1849 NPN 彩行1500V 7A 120WD1850 NPN 彩行1500V 7A 120WD1859 NPN 音频80V 0.7A 1W 120MHZD1863 NPN 音频120V 1A 1W 100MHZD1724 NPN 开关120V 3A 180MHZD1877 NPN 彩行1500V 4A 50W 带阻尼D1879 NPN 彩行1500V 6A 60W 带阻尼D1887 NPN 彩行1500V 10 70WD1930 NPN 达林顿100V 2A 1.2W 达林顿D1975 NPN 音频功放180V 15A 150W B1317 BU2532AWNPN 开关功放1500V 15A 150WD1978 NPN 达林顿120V 1.5A 0.9WD1994A NPN 音频驱动60V 1A 1WBD237 NPN 音频功100V 2A 25W BD238BD238 PNP 音频功100V 2A 25W BD237BU2520AFNPN 开关功放1500V 10A 150W 1/500NS BU2520DFNPN 开关功放1500V 10A 150W 1/500NS BU2520DXNPN 开关功放1500V 10A 50W 600NS BUH515 NPN 行管1500V 10A 80WBUH515D NPN 行管1500V 10A 80WBUS13A NPN 开关功放1000V 15A 175WD1997 NPN 激励管40V 3A 1.5W 100MHZD2008 NPN 音频功放80V 1A 1.2WD2012 NPN 音频功放60V 3A 2W 3MHZ名称极性功能耐压V 电流A 功率W 频率配对管D2136 NPN 功放80V 1A 1.2WD2155 NPN 音频功放180V 15A 150WD2256 NPN 达林顿功120V 25A 125W B1494 D2334 NPN 彩行1500V 5A 80WD2335 NPN 彩行1500V 7A 100W 带阻尼D2349 NPN 大屏彩显1500V 10A 50WD1959 NPN 彩行1400V 10A 50WD2374 NPN 功放开关60V 3A 25W 30MHZD2375 NPN 高放大倍80V 3A 25W 50MHZD2388 NPN 达林顿90V 3A 1.2WD2445 NPN 彩行1500V 12.5A 120WD2498 NPN 彩行1500V 6A 50WD2588 NPN 点火器用DK55 NPN 开关400V 4A 60WBC307 PNP 通用50V 0.2A 0.3WBC327 PNP 低噪音50V 0.8A 0.625W BC337BC337 NPN 音频激励50V 0.8A 0.625W BC327BC338 NPN 通用激50V 0.8A 0.6WBC546 NPN 通用80V 0.2A 0.5WBC547 NPN 通用50V 0.2A 0.5W 300MHZBD135 NPN 音频功45V 1.5A 12.5WBD136 PNP 音频功45V 1.5A 12.5W BD137 BD137 NPN 音频功60V 1.5A 12.5W BD136 BD138 PNP 音频功60V 1.5A 12.5W BD139 BD139 PNP 音频功80V 1.5A 12.5W BD138 BUS14A NPN 开关功放1000V 30A 250W名称极性功能耐压V 电流A 功率W 频率配对管BUT11A NPN 开关功放1000V 5A 100WBD243 NPN 音频功45V 6A 65W BD244BD244 PNP 音频功45V 6A 65W BD243BD681 NPN 达林顿功100V 4A 40W BD682BD682 PNP 达林顿功100V 4A 40W BD681BF458 NPN 视放250V 0.1A 10WBU208A NPN 彩行1500V 5A 12.5WBU208D NPN 彩行1500V 5A 12.5WBU323 NPN 达林顿功450V 10A 125WBU406 NPN 行管400V 7A 60WBU508A NPN 行管1500V 7.5A 75WBU508A NPN 行管1500V 7.5A 75WBU508D NPN 行管1500V 7.5A 75WBU806 NPN 功放400V 8A 60WBU932R NPN 功放500V 15A 150WBUT12A NPN 开关功放450V 10A 125WBU941 NPN 功放开关500V 15A 175W 达林顿BU1508DXNPN 开关功放1500V 8A 35WBU2506DXNPN 开关功放1500V 7A 50W 600NSBU2508AFNPN 开关功放1500V 8A 125W 600NSBU2508AXNPN 开关功放1500V 8A 125W 600NS BU2508DFNPN 开关功放1500V 8A 125W 600NSBU2508DXNPN 开关功放1500V 8A 50W 600NS BUV26 NPN 音频功放90V 14A 65W 250NSBU2522AFNPN 开关功放1500V 11A 150W 350NS MJ15024 NPN 音频功放400V 16A 250W 4MHZMJ15025名称极性功能耐压V 电流A 功率W 频率配对管MJ15025 PNP 音频功放400V 16A 250W 4MHZMJ15024MJE271 PNP 达林顿100V 2A 15W 6MHZBUV28A NPN 音频功放225V 10A 65W 250NSBUV48A NPN 音频功放450V 15A 150WBUW13A NPN 功放开关1000V 15A 150WBUX48 NPN 功放开关850V 15A 125WBUX84 NPN 功放开关800V 2A 40WBUX98A NPN 功放开关400V 30A 210W 5MHZDK55 NPN 功放开关400V 4A 65WDTA114 PNP 10K－10K 160V 0.6A 0.625WDTC143 NPN 录像机用4.7kHPA100 NPN 大屏彩显1500V 10A 150WHPA150 NPN 大屏彩显1500V 15A 150WHSE830 PNP 音频功放80V 115W 1MHZHSE800HSE838 NPN 音频功放80V 115W 1MHZ HSE830 MN650 NPN 行管1500V 6A 80WMJ802 NPN 音频功放90V 30A 200W MJ4502 MJ2955 PNP 音频功放60V 15A 115W MJ3055 MJ3055 NPN 音频功放60V 15A 115W MJ2955MJ4502 PNP 音频功放90V 30A 200W MJ802MJ10012 NPN 达林顿400V 10A 175WMJ10015 NPN 电源开关400V 50A 200WMJ10016 NPN 电源开关500V 50A 200WMJ10025 NPN 电源开关850V 20A 250WMJ11032 NPN 电源开关120V 50A 300WMJ11033MJ11033 PNP 电源开关120V 50A 300W MJ11032 名称极性功能耐压V 电流A 功率W 频率配对管MJ13333 NPN 电源开关400V 20A 175WMJ11015 PNP 铁达林顿500V 10AMJ14003 PNP 铁MJE340 NPN 视放300V 0.5A 20W MJE350MJE350 PNP 视放300V 0.5A 20W MJE340MJE2955TPNP 音频功放60V 10A 75W 2MHZMJE3055TMJE3055TNPN 音频功放70V 10A 75W 2MHZMJE2955TMJE5822 PNP 音频功放500V 8A 80WMJE13003NPN 功放开关400V 1.5A 14WMJE13005NPN 功放开关400V 4A 60WMJE13007NPN 功放开关1500V 2.5A 60WKSE800 NPN 达林顿140V 4A 20WTIP31C NPN 功放开关100V 3A 40W 3MHZ TIP32 TIP32C PNP 功放开关100V 3A 40W 3MHZ TIP31TIP35C NPN 音频功放100V 25A 125W 3MHZ TIP36 TIP36C PNP 音频功放100V 25A 125W 3MHZ TIP35 TIP41C NPN 音频功放100V 6A 65W 3MHZ TIP42TIP42C PNP 音频功放100V 6A 65W 3MHZ TIP41TIP102 NPN 音频功放100V 8A 2WTIP105 PNP 音频功放60V 80W 达林顿TIP122 NPN 音频功放100V 5A 65W TIP127 TIP127 PNP 音频功放100V 5A 65W TIP122TIP137 PNP 音频功放100V 8A 70W TIP132TIP142 NPN 音频功放100V 10A 125W TIP147 TIP142大NPN 音频功放100V 10A 125W TIP147名称极性功能耐压V 电流A 功率W 频率配对管TIP147 PNP 音频功放100V 10A 125W TIP142 TIP147大PNP 音频功放100V 10A 125W TIP142 TIP152 BCE 电梯用达400V 3A 65WTL431 电压基准源BT33 电压结晶体管UGN3144 SGO 霍尔开关60MIAL1 电磁／微1000V 60A 300WT30G40 NPN 大功率开400V 30A 300W5609 NPN 音频低频50V 0.8A 0.625W 5610 5610 PNP 音频低频50V 0.8A 0.625W 56109626 NPN 通用TT2062 1500V 18A 85W型号功率W 反压V 电流A 功能(*带阻尼)BU208A 50W 1500V 5A 电源开关管BU508A 75W 1500V 8A 电源开关管BU2508AF 45W 1500V 8A 行管BU2508DF* 125W 1500V 8A 行管BU2508D* 125W 1500V 8A 行管BU2520AF 45W 1500V 10A 行管BU2520AX 45W 1500V 10A 行管BU2520DF* 125W 1500V 10A 行管BU2522AF 45W 1500V 10A 行管BU2522DF* 80W 1500V 10A 行管BU2525DF* 45W 800V 12A 行管BUH515 60W 1500V 8A 行管BUH515D 60W 1500V 8A 行管C1520 10W 250V 0.2A 视放C1566 1.2W 250V 0.1A 视放C1573 0.6W 250V 0.07A 视放C1875 50W 1500V 3.5A 电源开关管C3153 100W 900V 6A 电源开关管C3026 50W 1700V 5A 行管C3457 50W 1100V 3A 电源开关管C3459 90W 1100V 4.5A 电源开关管C3460 100W 1100V 6A 电源开关管C3461 140W 1100V 8A 行管C3683* 50W 1500V 5A 行管C3686 50W 1400V 8A 行管C3687 150W 1500V 8A 行管C3481 120W 1500V 5A 电源开关管C3688 150W 1500V 10A 行管三极管参数大全3型号功率W 反压V 电流A 功能(*带阻尼) C3842* 120W 1500V 6A 行管C3883* 50W 1500V 5A 行管C3885 50W 1400V 7A 行管C3886 50W 1400V 8A 行管C3887 80W 1400V 7A 行管C3888 80W 1400V 80A 行管C3889 80W 1400V 80A 行管C3891* 50W 1400V 6A 行管C3892* 50W 1400V 7A 行管C3893* 50W 1400V 8A 行管C3895 60W 1400V 7A 行管C3896 70W 1400V 8A 行管C3897* 180W 1500V 12A 行管C3897 250W 1500V 25A 行管C3998 250W 1500V 25A 行管C4122* 60W 1500V 6A 行管C4123* 60W 1500V 7A 行管C4124* 70W 1500V 8A 行管C4125* 70W 1500V 10A 行管C4237 150W 800V 10A 行管C4269* 60W 1500V 7A 行管C4293* 50W 1500V 5A 行管C4294* 50W 1500V 6A 行管C4589* 50W 1500V 10A 行管C4742* 50W 1500V 6A 行管C4744* 50W 1500V 6A 行管C4747 50W 1500V 10A 行管C4769* 60W 1500V 7A 行管C4770 60W 1500V 7A 行管C5048 50W 1500V 12A 行管型号功率W 反压V 电流A 功能(*带阻尼) C5088 45W 1500V 8A 行管C5129 50W 1500V 6A 行管C5144 200W 1700V 20A 行管C5148 50W 1500V 8A 行管C5250 50W 1500V 8A 行管C5297 60W 1500V 8A 行管C5299 60W 1400V 8A 行管C5339 50W 1500V 7A 行管C5418 120W 1500V 6A 行管D1396* 50W 1500V 2A 行管D1398* 50W 1500V 5A 行管D1402 120W 1500V 5A 电源开关管D1403 120W 1500V 6A 电源开关管D1426* 80W 1500V 3.5A 行管D1427* 80W 1500V 5A 行管D1428* 80W 1500V 6A 行管D1433 80W 1500V 7A 行管D1434 80W 1500V 5A 行管D1455* 50W 1500V 5A 行管D1554* 40W 1500V 3.5A 行管D1555 50W 1500V 5A 电源开关管D1878* 60W 1500V 6A 行管D1879* 60W 1500V 5A 行管D1880* 70W 1500V 8A 行管D1881* 70W 1500V 10A 行管D1886 70W 1500V 8A 行管D1887 70W 1500V 10A 行管D2125* 50W 1500V 5A 行管D870* 50W 1500V 5A 行管进口与国产显示器常用三极管代换表型号可代用型号用途2SA562 CG673B.2SB689 预视放2SA670 2SA1069.2SB513 电源调整管2SA673 2SA719.2SA697 帧激励2SA715 3CF3A.2SB529 场输出管2SA778A 3CG21C.CG75-1AB 开关电源误差放大2SA778AK C3CG21G、CG75-1A 开关电源误差放大2SA844D 3CG21C、CG75-1AB 视放2SA844E 3CG21G 视放2SA940 CD568B 场输出管2SA6395 2SA778、2SA858 行激励管2SB337 B337 电源调整管2SB407 3L780 电源调整管2SB548 3CF3B、2SA794 场输出管2SB566AK CD77-1A、3CF5A 电源调整管2SB556K CD77-1A、3CF5B 电源调整2SB621 3CG23B、2SB1035 电源推动管2SC458 3DG4A、2SC664 行振荡2SC536 3DG4A、2SC2320 电源推动管2SC562 G6738、B689 预视放2SC633 3DG6B、2SC1684 行振荡管2SC634 3DG12B 行振荡管2SC643A D2027、2SD818 行输出管2SC680A 3DD205B、2SC1025 场输出2SC681 3DD102B、2SC901 行输出2SC734 3DX200B、2SC2274 行振荡管2SC828 3DG56B、2SC3330 电源误差放大管2SC935 3DD102D、2SD320 电源调整管2SC8937 D2027、2SD818 行输出管进口与国产显示器常用三极管代换表2SC1034 2SD818、2SD299 行输出管2SC1162 FA433A、2SC2068 场输出枕形校正2SC1172 D2027、2SD820 行输出管2SC1209 3DG12A、2SD734 电源误差放大管2SC1213 3DG130A、2SC2120 电源误差放大管2SC1213A 3DG12B、2SC1247A 电源误差放大2SC1214 3DA151A、2SC2002 枕形校正2SC1308 D209、2SD820 行输出管2SC1318 3DG12A、2SC2274 行激励管2SC1364 3DX2038、2SC2320 行激励管2SC1505 DA1722B、2SC1757 行视放2SC1507 DA1722B、2SC1756、2SC1757 行激励管2SC1364 3DX2038、C23020 行激励管2SC1520 DA1722B、2SC2068 预视放2SC1566 3DA151D、2SC1514 视放2SC1573 3DA87C、2SC1762 视放2SC1672 3DD102B、2SC2433 电源调整管2SC1685 3DD180、2SC1570 脉冲开关2SC1819 3DA151D、2SC2425 视放2SC1890A 3DA878、2SC2363 视放2SC1905 3DA151D、2SD1163 视放2SC1942 D209、2SD1401 行输出管2SC2233 3DD12B、2SC2373 行输出2SD201 3DD102A、2SD125A 电源调整管2SD226 3DD207、2SD315 电源调整管2SD299 D2027、2SC1308 行输出管2SD350 D2027、2SD348 行输出管2SD380 D209、2SD348 行输出管2SD869 2SD993、2SD898B 行输出管C3150 C3151、C3152 开关管BU508A BU508D、C3893、C3895、C3897 开关管场效应管主要参数表型号功率W 电流A D-S极间耐压V2SK534 100W 5A 800V2SK538 100W 3A 900V2SK557 100W 12A 500V2SK560 100W 15A 500V2SK566 78W 3A 800V2SK644 125W 10A 500V2SK719 120W 5A 900V2SK725 125W 15A 500V2SK727 125W 5A 900V2SK774 120W 18A 500V2SK785 150W 20A 500V2SK787 150W 8A 900V2SK788 150W 13A 500V2SK790 150W 15A 500V2SK872 150W 6A 900V2SK955 150W 9A 800V2SK956 150W 9A 800V2SK962 150W 8A 900V2SK1019 300W 30A 500V2SK1020 300W 30A 500V2SK1045 150W 5A 900V2SK1081 125W 7A 800V2SK1082 125W 6A 800V2SK1117 100W 6A 600V2SK1118 45W 6A 600V2SK1119 100W 4A 1000V2SK1120 150W 8A 1000V2SK1171 240W 5A 1400V型号功率W 电流A D-S极间耐压V2SK1198 75W 3A 800V2SK1249 130W 15A 500V2SK1250 150W 20A 500V2SK1271 240W 15A 1400V2SK1280 150W 18A 500V2SK1281 120W 4A 700V2SK1341 100W 5A 900V2SK1342 100W 8A 900V2SK1357 125W 5A 900V2SK1358 150W 9A 900V2SK1451 120W 5A 900V2SK1498 120W 20A 500V2SK1500 160W 25A 500V2SK1502 120W 7A 900V2SK1507 50W 6A 600V2SK1512 150W 10A 850V2SK1531 150W 15A 500V2SK1537 100W 5A 900V2SK1539 150W 10A 900V2SK1563 150W 12A 500V2SK1649 100W 6A 900V2SK1794 150W 6A 900V2SK2038 125W 6A 900V2N7000 0.4W 0.2A 60VBUZ385 125W 6A 500VGH30N60 180W 30A 600VGH30N100 250W 30A 1000VGH40N60 200W 40A 600V型号功率W 电流A D-S极间耐压V H1245 120W 12A 450VH13N50 150W 13A 500VIBF834 100W 3A 500VIPF440 125W 8A 500VIRT450 150W 13A 500VIRF350 150W 13A 500VIRF360 300W 25A 400VIRF440 125W 8A 500VIRF451 150W 13A 450VIRF460 300W 21A 500VIRF620 40W 5A 200VIRF630 75W 9A 200VIRF634 75W 8.1A 250VIRF640 125W 18A 200VIRF730 75W 5.5A 400VIRF740 125W 10A 400VIRF820 50W 2.5A 500VIRF830 75W 4.5A 500VIRF834 100W 5A 500VIRF840 125W 8A 500VIRF841 125W 8A 450VIRF842 125W 7A 500VIRF9610 20W 1A 200VIRF9630 75W 6.5A 200VIRF9640 125W 11A 200VIRF450 150W 13A 500VIRFD113 1W 0.8A 80VIRFD123 1W 1.1A 80VFIRP150 180W 41A 100V型号功率W 电流A D-S极间耐压V IRFP151 180W 19A 60VIRFP250 180W 31A 200VIRFP251 180W 33A 150VIRFP254 180W 23A 250VIRFP350 180W 16A 400VIRFP351 180W 16A 350VIRFP360 250W 23A 400VIRFP450 180W 14A 500VIRFP452 180W 12A 500VIRFP460 250W 20A 500VIRFBC40 125W 6.2A 600VIRF4P51 180W 14A 450VIXGH10N100 100W 10A 1000V IXGH15N100 150W 150A 1000V IXGH20N60 150W 20A 600VIXTH50N30 150W 50A 300VIXTH50X20 250W 50A 200VIXTH67N10 200W 67A 100VLXTH24N50 250W 24A 500VLXTH30N20 180W 30A 200VLXTH30N30 180W 30A 300VLXTH30N50 300W 30A 500VLXTH40N30 250W 40A 300VLXTH50N10 150W 50A 100VLXTH50N20 150W 50A 200VLXTH67N70 200W 67A 100VLXTH75N10 200W 75A 100VMTH8N50 120W 8A 500V型号功率W 电流A D-S极间耐压V MTM6N80 120W 6A 800VMETH10N50 120W 10A 500VMTH12N50 120W 12A 500VMTH14N50 150W 14A 500VMTH20N20 120W 20A 200VMTH25N10 150W 25A 200VMTH30N10 120W 30A 100VMTH35N15 150W 35A 150VMTH40N10 150W 40A 100VMTH8N60 120W 8A 600VMTM10N20 75W 10A 200VMTM20N20 125W 20A 200VMTM25N10 100W 25A 100VMTM30N10 120W 30A 100VMTM40N10 150W 40A 100VMTM6N90 150W 6A 900VMTM8N50 100W 8A 500VMTM8N90 150W 8A 900VMTP3N60 75W 3A 600VMTP3N100 75W 3A 1000VMTP4N60 50W 4A 600VMTP4N80 50W 4A 800VMTP5P25 75W 5A 250VMTP5N45 75W 5A 450VMTP5N50 75W 5A 500VMTP6N60 125W 6A 600VMTP6N60E 125W 6A 600VRFP50N05 132W 50A 50VRFP50N05L 110W 50A 50V型号反压V 电流A 功率WD1175* 1500V 5A 100WD1279 1500V 10A 50WD1391* 1500V 5A 80WD1398* 1500V 5A 50WD1403 1500V 6A 120WD1426* 1500V 3.5A 80WD1427* 1500V 5A 80WD1428* 1500V 6A 80WD1429* 1500V 2.5A 80WD1431 1500V 5A 80WD1432* 1500V 6A 80WD1433* 1500V 7A 80WD1439* 1500V 3A 50WD1453 1500V 3A 50WD1497* 1500V 6A 50WD1545 1500V 5A 50WD1547 1500V 7A 50WD1554* 1500V 3.5A 40WD1555* 1500V 5A 50WD1556* 1500V 6A 50WD1651* 1500V 5A 60WD1652* 1500V 6A 60WD1710 1500V 6A 100WD1878* 1500V 6A 50WD1879* 1500V 6A 60WD1880* 1500V 8A 70WD1881* 1500V 10A 70WD1884 1500V 5A 60WD1885 1500V 6A 60W型号反压V 电流A 功率WD1887 1500V 10A 70WD1910* 1500V 3A 40WD1959 1400V 10A 50WD2125* 1500V 5A 50WD2251* 1500V 7A 60WD2252 1500V 7A 60WD2253* 1700V 6A 50WD2334 1500V 5A 80WD2335 1500V 7A 100W型号P/N 电压V 电流A 功率W A940 P 150V 1.5A 25WD1271 N 150V 7A 40WC2073 N 150V 1.5A 25WD1273A N 100V 3A 40WC3296 150V 1.5A 20WD1275A N 80V 2A 35WD667 120V 1A 0.9WD1266 N 80V 3A 35WD669 180V 1.5AD1264A N 200V 2A 30WD880 60V 3A 30WD1309 N 150V 8A 40WD401 200V 2A 20WD1365 N 800V 3A 40WD882 40V 3A 10WD1415 N 100V 7A 40W5609 50V 0.8A 0.625WD1499 N 100V 5A 40WD1762 60V 3A 25WD2025 N 100V 8A 30WD1763 120V 1.5A 20WTIP102 N 100V 8A 80WTIP41C 100V 5A 65WTIP122 100V 5A 65WMJE13003 N 400V 1.5A 40WC2335 N 400V 7A 40WMJE13005 N 400V 4A 75WC3148 N 800V 3A 40WMJE13007 N 400V 8A 80WC3309 N 400V 2A 20W型号P/N 电压V 电流A 功率WMJE13009 N 400 12 100WC3310 N 400V 5A 30WC4004 N 800V 1A 30WC388A N 25V 0.02AC3039 N 400V 7A 50WC458 N 30V 0.1A 0.2WC2233 N 200V 4A 40WC536 N 40V 0.1A 0.2WC2373 N 200V 7.5A 40WC945 N 60V 0.1A 0.25WC3852A N 100V 3A 25WC752 N 30V 0.1A 0.1WC4834 N 400V 8A 45WC1047 N 30V 0.02AC1162 N 35V 2.5A 10WC1213 N 50V 0.5A 0.4WD313 N 60V 3A 30WC1360 N 50V 0.05A 1WC1383 N 30V 1A 1WD1071 N 450V 6A 40WC1473 N 300V 0.07A 0.75W型号N/P 电压V 电流A 功率W 备注及用途TOS BUW11A N 1000V 5A 100W 电源TOS BUW12A N 1000V 10A 125W 电源TOS BUW13A N 1000V 15A 175W 电源TOS BU2508AF N 1500V 8A 50W 电源TOS BU2508DF N 1500V 8A 50W 行TOS BU2508AX N 1500V 8A 50W 电源TOS BU2508DX N 1500V 8A 50W 行TOS BU2520AF N 1500V 10A 50W 电源TOS BU2520DF N 1500V 10A 50W 行TOS BU2520AX N 1500V 10A 50W 电源/行TOS BU2520DX N 1500V 10A 60W 行TOS BU2522AX N 1500V 10A 60W 电源/行TOS BU2523AX N 1500V 10A 60W 电源/行TOS BU2527AX N 1500V 12A 60W 电源/行TOS BU2527DX N 1500V 12A 60W 行TOS C4236 N 1200V 6A 100W 电源TOS C4237 N 1200V 10A 50W 电源TOS D1541 N 1500V 3A 50W 行TOS C4111 N 1500V 10A 150W 电源TOS MN650 N 1500V 5A 80W 电源TOS C4058 N 600V 10A 100W 电源TOS D2333 N 1500V 5A 80W 行TOS D2334 N 1500V 5A 80W 电源TOS D2335 N 1500V 7A 100W 行TOS C4706 N 900V 14A 130W 电源ST BUH715N N 1500V 10A 60W 电源ST C3927 N 900V 10A 120W 电源ST C3679 N 900V 5A 100W 电源ST C5287 N 900V 5A 80W 电源型号P/N 电压V 电流A 功率W 备注及用途D2445 N 1500V 6A 50WC4745 N 1500V 6A 50W 电源C4746 N 1500V 8A 50W 电源C5250 N 1500V 8A 50W 行C5207A N 1500V 10A 50W 电源D2300 N 1500V 5A 50W 行C4297 N 500V 12A 75W 电源C4927 N 1500V 8A 50W 行D1959 N 1400V 10A 50W 电源C4589 N 1500V 10A 50W 电源C4877 N 1500V 8A 50W 行KSD5072 N 1500V 5A 60W 行KSD5076 N 1500V 5A 60W 行IRFBC40R 600V 6.2A 125WKSC5803 N 1500V 7A 50W 行KSC5386 N 1500V 7A 50W 行IRF530N 100V 15A 80WKSC5088 N 1500V 8A 50W 电源IRF9530N 100V 13A 75WKSD5702 N 1500V 6A 70W 行IRF540N 100V 27A 94WIRF9540N 100V 19A 94WBUS13A N 1000V 15A 175W 电源IRF610 200V 3.3A 43WBUS14A N 1000V 30A 250W 电源IRF9610 200V 1.8A 20WBUV48A N 1000V 15A 150W 电源IRF620 200V 5A 40WC3552 N 1100V 12A 150W 电源型号P/N 电压V 电流A 功率W 备注及用途IRF9620 200V 5A 40WC5386 N 1500V 8A 50W 电源IRF630 200V 9A 75WC4119 N 1500V 15A 250W 达林顿+阻尼IRF9630 200V 6.5A 75WIRF640 200V 18A 125WIRF9640 200V 11A 125W IRF730 400V 5.5A 75W IRF740 400V 10A 125WBC327 P 50V 0.8A 0.625WBC337 N 50V 0.8A 0.625WBC328 P 30V 0.8A 0.625WBC338 N 30V 0.8A 0.625WBC369 P 25V 1A 0.8WBC546 N 80V 0.1A 0.5WBC547 N 50V 0.1A 0.5WBC558 N 30V 0.1A 0.5WBC556 P 80V 0.1A 0.5WBC557 P 50V 0.1A 0.5W9011 N 50V 0.03A 0.4W9012 P 40V 0.5A 0.625W9013 N 40V 0.5A 0.625W9014 N 50V 0.1A 0.45W9015 P 50V 0.1A 0.45W9016 N 30V 0.025A 0.4W9018 N 30V 0.05A 0.4W8050 N 40V 1.5A 1W8550 P 40V 1.5A 1W2N5551 N 180V 0.6A 0.625W2N5401 P 180V 0.6A 0.625W三极管参数大全4型号P/N 电压V 电流A 功率W 备注及用途BT136 6A 双向中间引线通散热片BT137 8A 双向中间引线通散热片BT138 10A 双向中间引线通散热片BT139 12A 双向中间引线通散热片BTA06 6A 双向中间线不通散热片D820 N 1500V 5A 80W 电源D1047 N 160V 12A 100WD869 N 1500V 3.5A 50W 行B817 P 160V 12A 100WD850 N 1500V 3A 65W 电源D1559 N 100V 20A 100WD870 N 1500V 5A 50W 行B1079 P 100V 20A 100WD905 N 1400V 8A 50W 电源D2256 N 120V 25A 120WD871 N 1500V 6A 50W 行B1494 P 120V 25A 120WD1204 N 500V 15A 100W 电源D718 N 120V 8A 80WD898 N 1500V 3.5A 50W 行B688 P 120V 8A 80WD1279 N 1400V 10A 50W 电源D1435 N 100V 15A 100WD951 N 1500V 3A 65W 行B1031 P 100V 15A 100WC1942 N 1500V 3A 50W 电源带阻三极管型号P/N 电压V 电流A 功率W 备注及用途D1173 N 1500V 5A 70W 行C2027 N 1500V 5A 50W 电源D1175 N 1500V 5A 100W 行大功率功放管型号P/N 电压V 电流A 功率WC3280 N 160V 12A 120WA1301 P 160V 12A 120WC3281 N 200V 15A 150WA1302 P 200V 15A 150WC5200 N 230V 15A 150WA1943 P 230V 15A 150WD2155 N 180V 15A 150WB1429 P 180V 15A 150WC5198 N 140V 10A 100WA1941 P 140V 10A 100WC5196 N 120V 6A 60WA1939 P 120V 6A 60WC3182 N 140V 10A 100WA1265 P 140V 10A 100WC1514 N 300V 0.1A 1.25WC1507 N 300V 0.2A 15WC2611 N 300V 0.1A 0.8WC1569 N 300V 0.15A 12.5WC2330 N 300V 0.1A 1WC1573 N 300V 0.07A 1WC2331 N 80V 0.7A 1WC1627 N 80V 0.4A 0.8WC2655 N 60V 2A 0.9WC1687 N 40V 0.03A 0.4WC2688 N 300V 0.2A 10WC1756 N 300V 0.2A 15WC2653 N 350V 0.2A 15WC1740 N 50V 0.1A 0.3WC2785 N 60V 0.1A 0.25WC1815 N 60V 0.15A 0.4W型号P/N 电压V 电流A 功率WC2878 N 50V 0.3A 0.4WC3355 N 20V 0.1A 0.6WC1906 N 30V 0.05AC3417 N 300V 0.1A 5WC1959 N 35V 0.5A 0.5WC3419 N 40V 0.8A 5WC2001 N 30V 0.7A 0.6WC3420 N 50V 5A 10WC2068 N 300V 0.05A 1.5WC3807 N 30V 2A 15WC2120 N 30V 0.8A 0.6WC3789 N 300V 0.1A 7WC2026 N 30V 0.05A 0.25WC3198 N 60V 0.15A 0.4WC2060 N 40V 1A 0.75WC4075 N 300V 0.2A 10WC2229 N 200V 0.05A 0.8WC4544 N 300V 0.1A 8WC2230 N 200V 0.1A 0.8WD400 N 25V 1A 1WC2271 N 300V 0.1A 0.9WD471 N 30V 1A 1WC2258 N 300V 0.1A 4WD965 N 40V 5A 0.75WC2240 N 120V 0.1A 0.3WD966 N 40V 5A 1WC2482 N 300V 0.1A 0.9WD612 N 35V 2A 10W型号P/N 电压V 电流A 功率W C2236 N 30V 1.5A 0.9WD789 N 100V 1A 0.9WC2371 N 300V 0.1A 10WD1640 N 120V 2A 1.2WC2383 N 160V 1A 0.9WD415 N 120V 0.8A 10WC2482 N 300V 0.1A 0.9WC3946 N 350V 0.2A 15WC2594 N 40V 5A 10WD1406 N 60V 3A 30WC2500 N 30V 2A 0.9WA42 N 300V 0.5A 0.625WA1266 P 50V 0.15A 0.4WA92 P 300V 0.05A 0.0625WA1300 P 20V 2A 0.75WA44 N 500V 0.3A 0.625WA1309 P 60V 0.1A 0.3WA94 P 400V 0.3A 0.625WA1320 P 250V 0.05A 0.6WA562 P 30V 0.4A 0.3WA539 P 60V 0.2A 0.25WA564 P 25V 0.1A 0.4WA642 P 30V 0.2A 0.25WA608 P 40V 0.1A 0.25WA673 P 50V 0.5A 0.4WA1150 P 35V 0.8A 0.5WA683 P 30V 1A 1WA1011 P 180V 1.5A 25W型号P/N 电压V 电流A 功率W A684 P 60V 1A 1WA1598 P 60V 7A 25WA733 P 60V 0.1A 0.25WA1698 P 300V 0.07A 1.2WA788 P 150V 0.05A 0.2WA1668 P 200V 2A 25WA817 P 80V 0.4A 0.8WA1859A P 180V 2A 20WA844 P 55V 0.1A 0.3WB562 P 25V 1A 0.5WA934 P 40V 1A 0.75WB564 P 30V 1A 1WA933 P 50V 0.1A 0.3WB764 P 60V 1A 0.9WA937 P 50V 0.1A 0.3WB774 P 30V 0.1A 0.4WA950 P 30V 0.8A 0.6WB892 P 60V 2A 1WA952 P 30V 0.7A 0.6WB940 P 200V 2A 30WA966 P 30V 1.5A 0.9WB946 P 130V 7A 40WA1013 P 160V 1A 0.9WB1015 P 60V 3A 25WA1015 P 50V 0.15A 0.4WB1274 P 60V 3A 20WA1018 P 200V 0.07A 0.75WBUT11A N 1000V 5A 100WA1020 P 50V 2A 0.9W型号P/N 电压V 电流A 功率W BUT11AF N 1000V 8A 50WA1048 P 50V 0.15A 0.2WBUT12AF N 1000V 8A 50WA1175 P 60V 0.1A 0.25WBU406 N 400V 7A 60WA1160 P 20V 2A 0.9WBUX87P N 450V 0.5A 20WA1162 P 50V 0.15ABU806 N 200V 8A 60WA1246 P 60V 0.15A 0.4WBU807 N 150V 8A 60WD998 N 120V 10A 80WD1710 N 1500 5A 100WB778 P 120V 10A 80WD1651 N 1500V 5A 60WC4278 N 150V 10A 100WBU508A N 1500V 6A 125WD1403 N 1500V 120WC3895 N 1500V 7A 60WC3897 N 1500V 10A 70WC5302 N 1500V 15A 75WD1885 N 1500V 6A 60WC4468 N 200V 10A 80WD1886 N 1500V 8A 70WA1695 P 200V 10A 80WD1887 N 1500V 10A 70WTIP142 N 100V 10A 80WD1877 N 1500V 4A 50W型号P/N 电压V 电流A 功率W TIP147 P 100V 10A 80WD1878 N 1500V 5A 60WC3907 N 180V 12A 130WD1879 N 1500V 6A 60WA1516 P 180V 12A 130WD1880 N 1500V 8A 70WC2837 N 150V 10A 100WD1881 N 1500V 10A 70WA1186 P 150V 10A 100WC4429 N 1100V 8A 60WC3858 N 200V 17A 200WC4769 N 1500V 7A 60WA1494 P 200V 17A 200WC5296 N 1500V 8A 60WC2922 N 180V 17A 200WC5297 N 1500V 8A 60WA1216 P 180V 17A 200WC5298 N 1500V 10A 70WC2921 N 160V 15A 150WC5299 N 1500V 10A 70WA1215 P 160V 15A 150WD1397 N 1500V 3.5A 80WMJ15003 N 140V 20A 250WD1398 N 1500V 5A 80WMJ15004 P 140V 20A 250WD1453 N 1500V 3A 50WMJ15024 N 250V 16A 250WD1439 N 1500V 3A 50WMJ15025 P 250V 16A 250W型号P/N 电压V 电流A 功率W C4424 N 1500V 3A 50WMJ11032 N 120V 50A 300WC3997 N 1500V 20A 250WMJ11033 P 120V 50A 300WC3998 N 1500V 25A 250WHPA100 N 1500V 10A 150WIRF830 500V 4.5A 75WK1180 500V 10A 85WIRF840 500V 8A 125WK1181 500V 13A 85WK1938 500V 18A 100WBUZ91 600V 8A 150WK1916 450V 18A 80W6N60 600V 6A 125WK2611 900V 9A 150W60N60 600V 60A 150WK385 400V 10A 120WK725 500V 15A 125WK386 450V 10A 120WK727 900V 5A 125WIRFP150 100V 40A 180WK785 500V 20A 150WIRFP250 200V 30A 190WK787 900V 8A 150WIRFP350 400V 16A 180WK790 500V 15A 150WIRFP450 500V 14A 180WK794 900V 5A 150W型号P/N 电压V 电流A 功率W IRFP460 500V 20A 280WK798 100V 40A 150W8NA80 800V 8A 150WK1794 900V 6A 100W5N90 900V 5A 150WK1796 900V 10A 150W7N90 900V 7A 150WK1081 800V 7A 125W10NA60 1000V 10A 150WK1082 900V 6A 125W8NA100 1000V 8A 150WK2485 900V 6A 100W9N80 800V 9A 150WK1120 1000V 8A 150W23N60 600V 23A 180WK1198 700V 2A 35W40N20 200V 40A 180WK1460 900V 3.5A 40WIRFP254 250V 23A 190WK1017 450V 20A 150WK428 60V 10A 50WK1018 500V 18A 125WJ122 60V 10A 50WK1358 900V 9A 150WK413 140V 8A 100WK1217 900V 8A 100WJ118 140V 8A 100WK1248 500V 10A 100WK399 100V 10A 100W型号P/N 电压V 电流A 功率W K2039 900V 5A 100WJ113 100V 10A 100WK599 450V 15A 100WK560 500V 15A 100W J162 160V 7A 100W。

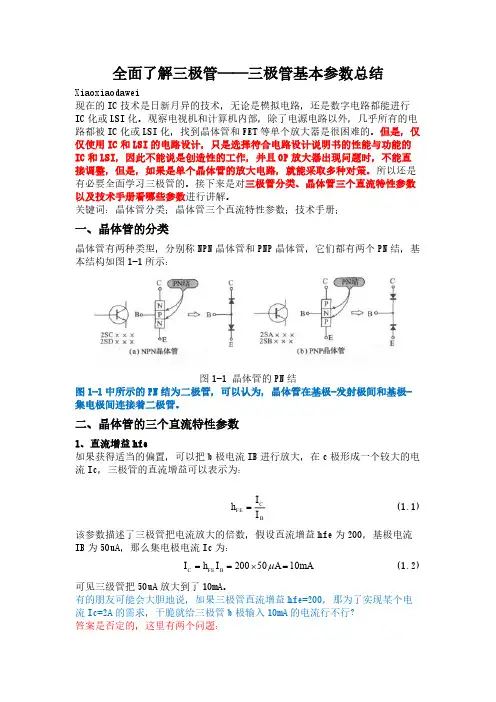

全面了解三极管——三极管基本参数总结 Xiaoxiaodawei现在的IC 技术是日新月异的技术，无论是模拟电路，还是数字电路都能进行IC 化或LSI 化。

观察电视机和计算机内部，除了电源电路以外，几乎所有的电路都被IC 化或LSI 化，找到晶体管和FET 等单个放大器是很困难的。

但是，仅仅使用IC 和LSI 的电路设计，只是选择符合电路设计说明书的性能与功能的IC 和LSI ，因此不能说是创造性的工作，并且OP 放大器出现问题时，不能直接调整，但是，如果是单个晶体管的放大电路，就能采取多种对策。

所以还是有必要全面学习三极管的。

接下来是对三极管分类、晶体管三个直流特性参数以及技术手册看哪些参数进行讲解。

关键词：晶体管分类；晶体管三个直流特性参数；技术手册；一、晶体管的分类晶体管有两种类型，分别称NPN 晶体管和PNP 晶体管，它们都有两个PN 结，基本结构如图1-1所示：图1-1 晶体管的PN 结图1-1中所示的PN 结为二极管，可以认为，晶体管在基极-发射极间和基极-集电极间连接着二极管。

二、晶体管的三个直流特性参数1、直流增益hfe如果获得适当的偏置，可以把b 极电流IB 进行放大，在c 极形成一个较大的电流Ic ，三极管的直流增益可以表示为：C FE B I h I = (1.1)该参数描述了三极管把电流放大的倍数，假设直流增益hfe 为200，基极电流IB 为50uA ，那么集电极电流Ic 为：2005010C FE B I h I A mA μ==⨯= (1.2)可见三级管把50uA 放大到了10mA 。

有的朋友可能会大胆地说，如果三极管直流增益hfe=200，那为了实现某个电流Ic=2A 的需求，干脆就给三极管b 极输入10mA 的电流行不行？ 答案是否定的，这里有两个问题：第一个问题是任何型号的三极管都有一个最大集电极电流Ic ，如图2-1某三极管的极限参数最大集电极电流Ic 为200mA ，所以如果b 极输入过大的电流就有可能烧毁三极管的风险。

常用三极管型号及参数大全1.2N3904：通用NPN小功率BJT。

最大集电流IC约为200mA，最大集电极-基极电压VCEO约为40V，最大功耗P值约为625mW。

2.2N3906：通用PNP小功率BJT。

最大集电流IC约为200mA，最大集电极-基极电压VCEO约为40V，最大功耗P值约为625mW。

3.BC548：通用NPN小功率BJT。

最大集电流IC约为100mA，最大集电极-基极电压VCEO约为30V，最大功耗P值约为500mW。

4.BC556：通用PNP小功率BJT。

最大集电流IC约为100mA，最大集电极-基极电压VCEO约为30V，最大功耗P值约为500mW。

5.2N2222：通用NPN中功率BJT。

最大集电流IC约为800mA，最大集电极-基极电压VCEO约为40V，最大功耗P值约为500mW。

6.2N2907：通用PNP中功率BJT。

最大集电流IC约为600mA，最大集电极-基极电压VCEO约为40V，最大功耗P值约为625mW。

7.2N3055：NPN大功率BJT。

最大集电流IC约为15A，最大集电极-基极电压VCEO约为100V，最大功耗P值约为115W。

8.TIP31：NPN大功率BJT。

最大集电流IC约为3A，最大集电极-基极电压VCEO约为40V，最大功耗P值约为40W。

9.TIP32：PNP大功率BJT。

最大集电流IC约为3A，最大集电极-基极电压VCEO约为40V，最大功耗P值约为40W。

10.MPSA06：NPN高频BJT。

最大集电流IC约为500mA，最大集电极-基极电压VCEO约为80V，最大功耗P值约为625mW。

11.MPSA56：PNP高频BJT。

最大集电流IC约为500mA，最大集电极-基极电压VCEO约为65V，最大功耗P值约为625mW。

这些虽不能涵盖所有的三极管型号, 例如 3DD 系列等, 但是都是极其常用的型号, 例如 901系列, 简直是无所不在。

在网上查的电子元件手册都是卖书的广告, 找到点参数型号确实不易。

S9013是 NPN 型三极管,放大倍数分为六级,在三极管上有标识:D 级:64-91E 级:78-112F 级:96-135G 级:112-166H 级:144-220I 级:190-300名称封装极性功能耐压电流功率频率配对管D63328NPN 音频功放开关 100V7A40W 达林顿9013 21 NPN 低频放大 50V0. 5A0. 625W 90129014 21 NPN 低噪放大 50V0. 1A0. 4W 150HM Z90159015 21 PNP 低噪放大 50V0. 1A0. 4W 150MHZ 9014901821NPN 高频放大 30V0.05A0.4W1000MHZ805021NPN 高频放大 40V1.5A1W100MHZ8550855021PNP 高频放大 40V1.5A1W100MHZ80502N222221NPN 通用 60V0.8A0.5W25/200NS2N23694ANPN 开关 40V0.5A0.3W800MHZ2N29074ANPN 通用 60V0.6A0.4W26/70NS2N305512NPN 功率放大 100V15A115WMJ29552N34406NPN 视放开关 450V1A1W15MHZ2N66092N377312NPN 音频功放开关 160V16A50W2N390421ENPN 通用 60V0.2A2N290621CPNP 通用 40V0.2A2N2222A21铁 NPN 高频放大 75V0.6A0.625W300MHZ2N671821铁 NPN 音频功放开关 100V2A2W2N540121PNP 视频放大 160V0.8050三极管引脚图 6A0.625W100MHZ2N5551 2N555121NPN 视频放大 160V0.6A0.625W100MHZ2N54012N568512NPN 音频功放开关 60V50A300W2N627712NPN 功放开关 180V50A250W901221PNP 低频放大 50V0.5A0.625W90132N667812NPN 音频功放开关 650V15A175W15MHZ9012贴片 PNP 低频放大 50V0.5A0.625W90133DA87A6NPN 视频放大 100V0.1A1W3DG6B6NPN 通用 20V0.02A0.1W150MHZ3DG6C6NPN 通用 25V0.02A0.1W250MHZ3DG6D6NPN 通用 30V0.02A0.1W150MHZMPSA4221ENPN 电话视频放大 300V0.5A0.625WMPSA92MPSA9221EPNP 电话视频放大 300V0.5A0.625WMPSA42MPS2222A21NPN 高频放大 75V0.6A0.625W300MHZ9013贴片 NPN 低频放大 50V0.5A0.625W90123DK2B7NPN 开关 30V0.03A0.2W3DD15D12NPN 电源开关 300V5A50W3DD102C12NPN 电源开关 300V5A50W3522V5V 稳压管A63428EPNP 音频功放开关 40V2A10WA7086PNP 音频开关 80V0.7A0.8WA715C29PNP 音频功放开关 35V2.5A10W160MHZA73321PNP 通用 50V0.1A180MHZA7414PNP 开关 20V0.1A70/120NSA78139BPNP 开关 20V0.2A80/160NSA928ECBPNP 通用 20V1A0.25WA93321PNP 通用 50V0.1A140MHZA94028PNP 音频功放开关 150V 贴片三极管型号对照表 1.5A25W4MHZC2073 A96621PNP 音频激励输出 30V1.5A0.9W100MHZC2236A95021PNP 通用 30V0.8A0.6WA96828PNP 音频功放开关 160V1.5A25W100MHZC2238 A1009BCEPNP 功放开关 350V2A15WA1220P29PNP 音频功放开关 120V1.5A20W150MHZA101321PNP 视频放大 160V1A0.9WC2383A101521PNP 通用 60V0.1A0.4W8MHZC18152N605012PNP 音频功放开关 60V12A150W2N605112PNP 音频功放开关 80V12A150WA1175PNP 通用 60V0.10A0.25W180MHZA1213贴片 PNP 超高频 50V0.15A80MHZA719ECBPNP 通用 30V0.50A0.625W200MHZB12G -PNP 音频 30V0.05A0.05WB1114ECBPNP 通用贴片 20V2A180MHZB205锗管 PNP 音频功放开关 80V20A80WB1215BCEPNP 功放开关贴片 120V3A20W130MHZC2946NPN 栾生对管 25V0.05A200MHZC10446NPN 视放 45V0.3A2.2GHZC12166NPN 高速开关 40V0.2AT , 20n SC1344ECBNPN 通用低噪 30V0.10230MHZC17336NPN 栾生对管 30V0.05A2GHZC131721ECBNPN 通用 30V0.5A0.625W200MHZC54621ECBNPN 高放 30V0.03A0.15W600MHZC68011NPN 音频功放开关 200V2A30W20MHZC66512NPN 音频功放开关 125V5A50W15MHZC4581BCENPN 电源开关 600V10A65W20MHZC4584BCENPN 电源开关 1200V6A65W20MHZC4897BCENPN 行管 1500V20A150WC4928BCENPN 行管 1500V15A150WC5411BCENPN 彩显行管17” 1500V14A60W HQ1F3P 贴片 NPN 功放开关20V2A2W TIP13228NPN 音频功放开关 100V8A70WTIP137 A102021PNP 音频开关50V2A0.9WA112321PNP 低噪放大 150V0.05A0.75W A116221DPNP 通用贴片50V0.15A0.15W A1216BCEPNP 功放开关 180V17A200W20MHZC2922A1265BCEPNP 功放开关 140V10A100W30MHZC3182 A1295BCEPNP 功放开关230V17A200W30MHZC3264 A1301BCEPNP 功放开关 160V12A120W30MHZC3280 C3280BCENPN 功放开关 160V12A120W30MHZA1301 A1302BCEPNP 功放开关200V15A120W30MHZC3281 C3281BCENPN 功放开关 200V15A120W30MHZA1302 A1358BCEPNP120V1A10W120MHZA1444BCEPNP 高速电源开关 100V15A30W80MHZ A1494BCEPNP 功放开关200V17A200W20MHZC3858 A1516BCEPNP 功放开关 180V12A130W25MHZA1668BCEPNP 电源开关 200V2A25W20MHZ A1785BCEPNP 驱动120V1A1W140MHZ A1941BCEPNP 音频功放形状 140V10A100WC5198C5198BCENPN 音频功放形状 140V10A100WA1941 A1943BCEPNP 功放开关230V15AA150WC5200 C5200BCENPN 功放开关 230V15A150WA1943A1988BCEPNP 功放开关B449锗管 12PNP 功放开关 50V3.5A22.5W B64721PNP 通用120V1A0.9W140MHZD667 D66721NPN 通用 120V1A0.9W140MHZB649B1375BCEPNP 音频功放 60V3A2W9MHZ D40CBCENPN对讲机用40V0.5A40W75MHB688BCEPNP 音频功放开关 120V8A80WD718 B73439BPNP 通用60V1A1WD774B64929PNP 视放 180V1.5A20WD669D66929NPN 视频放大 180V1.5A20W140MHZB649 B66928PNP 达林顿功放70V4A40WB67528PNP 达林顿功放 60V7A40WB67328PNP 达林顿功放 100V7A40WB631K29PNP 音频功放开关 120V1A8W130MHZD600K D600K29NPN 音频功放开关 120V1A8W130MHZB631K C3783BCENPN 高压高速开关 900V5A100W B140028BPNP 达林顿功放 120V6A25WD1590 B74429PNP 音频功放开关70V3A10WB102028PNP 功放开关 100V7A40WB124039BPNP 功放开关 40V2A1W100MHZ B118528BPNP 功放开关60V3A25W70MHZD1762 B107930PNP 达林顿功放 100V20A100WD1559B77229PNP 音频功放开关 40V3A10WD882B77421PNP 通用 30V0.1A0.25WB81730PNP 音频功放形状 160V12A100WD1047 B83428PNP 功放开关60V3A30WB131654BPNP 达林顿功放 100V2A10WB1317BCEPNP 音频功放 180V15A150WD1975 B1494BCEPNP 达林顿功放120V20A120WD2256 B1429BCEPNP 功放开关 180V15A150WC38021NPN 高频放大 35V0.03A250MHZC45821NPN 通用 30V0.1A230MHZC53621NPN 通用 40V0.1A180MHZ2N660912PNP 音频功放开关 160V15A150W >2MHZ2N3773 C3795BCENPN 高压高速开关 900V5A40W C245821ECBNPN 通用低噪 50V0.15A0.2WC3030BCENPN 开关管 900V7A80W. 达林顿 C3807BCENPN 低噪放大30V2A1.2W260MHZ C3858BCENPN 功放开关 200V17A200W20MHZA1494D98529NPN 达林顿功放 150V ±1.5A10WC203629NPN 高放低噪 80V1A1-4WC206828ENPN 视频放大 300V0.05A1.5W80MHZ C207328NPN 功率放大150V1.5A25W4MHZA940 C303928NPN 电源开关 500V7A50WC305812NPN 开关管 600V30A200WC314828NPN 电源开关 900V3A40WC315028NPN 电源开关 900V3A50WC315330NPN 电源开关 900V6A100WC318230NPN 功放开关 140V10A100WA1265 C319821NPN 高频放大60V0.15A0.4W130MHZ 3DK4B7NPN 开关 40V0.8A0.8W3DK7C7NPN 开关 25V0.05A0.3W3D15D12NPN 电源开关 300V5A50WC207828NPN 音频功放开关 80V3A10W150MHZ C212021NPN 通用30V0.8A0.6WC222821NPN 视频放大 160V0.05A0.75WC223021NPN 视频放大 200V0.1A0.8WC223328NPN 音频功放开关 200V4A40WC223621NPN 通用 30V1.5A0.9WA966C1733小铁 NPN 孪生对管 30V2GHZC131721EBCNPN 通用 30V0.5A0.625W200MHZ C223828NPN 音频功放开关160V1.5A25W100MHZA968 C75221NPN 通用 30V0.1A300MHZC81521NPN 通用 60V0.2A0.25WC82821NPN 通用 45V0.05A0.25WC90021NPN 低噪放大 30V0.03A100MHZ C94521NPN 通用50V0.1A0.5W250MHZ C100821NPN 通用 80V0.7A0.8W50MHZ C116221NPN 音频功放 35V1.5A10W C121339BNPN 监视器专用 30V0.5A0.4W C122221NPN 低噪放大 60V0.1A100MHZ C149440ANPN 发射 36V6APQ=40W175MHZ C150728NPN 视放 300V0.2A15W C167421NPNHF/ZF30V0.02A600MHZ C181521NPN 通用60V0.15A0.4W8MHZA1015 C185521FNPNHF/ZF20V0.02A550MHZ C187512NPN 彩行 1500V3.5A50W C190621NPN 高频放大 30V0.05A1000MHZ C194212NPN 彩行1500V3A50WC195921NPN 通用 30V0.4A0.5W300MHZ C197028NPN 手机发射40V0.6APQ=1.3W175MHZ C197128ANPN 手机发射 35V2APQ-7.0W175MHZC197228ANPN 手机发射 35V3.5APQ=15W175MHZ C232021NPN 通用50V0.2A0.3W200MHZ C201221NPN 高放 30V0.03A200MHZ C202712NPN 行管1500V5A50WD814BCENPN 低噪放大贴片 150V0.05A150MHZ C5142BCENPN 彩行1500V20A200W D998BCENPN 音频功放开关 120V10A80W<1/3US D2253BCENPN 彩显行管 1700V6A50W D11012NPN 音频功放开关 130V10A100W1MHZC233528NPN 视频功放 500V7A40W C237328NPN 功放 200V7.5A40WC238321NPN 视频开关 160V1A0.9WA1013 C330030NPN 音频功放开关100V15A100W C331028CNPN 电源开关 500V5A40W C332028CNPN 电源开头500V15A80W C335521FNPN 高频放大 20V0.1A6500MHZ C335840BNPN 高频放大20V0.1A7000MHZ C3457BCENPN 电源开关 1100V3A50W C3460BCENPN 电源开关 1100V6A100W C3466BCENPN 电源开关 1200V8A120W C350528BNPN 电源开关 900V6A80W C3527BCENPN 电源开关 500V15A100W C3528BCENPN 电源开关500V20A150W C3866BCENPN 高压高速开关 900V3A40WC2443大铁 NPN 功放开关 600V50A400WC248129NPN 音频功放开关 150V1.5A20W C248221NPN 视频放大300V0.1A0.9WC250021NPN 通用 30V2A0.9W150MHZC259429NPN 音频功放开关 40V5A10WC261129NPN 视频放大 300V0.1A1.25WC262530NPN 音频功放开关 450V10A80W C268229NPNNF/Vid180V0.1A8WC268829NPN 视放管 300V0.2A10W80MHZ C269029NPN 音频功放开关120V1.2A20W150MHZA1220P C2751BCENPN 电源开关 500V15A120WC283730NPN 音频功放开关 150V10A100W C3873BCENPN 高压高速开关500V12A75W30MHZ C3886BCENPN 开关行管 1400V8A50W8MHZ C389328BNPN 行管 1400V8A50W8MHZC390728BNPN 功放开关 180V12A130W30MHZ C359529NPN 射频30V0.5A1.2WC4059BCENPN 高速开关 600V15V130W0.5/2.2US C4106BCENPN 电源开关500V7A50W20MHZ C4111BCENPN 开关行管 1500V10A150W C3679BCENPN 电源开关 900V5A100W6MHZ C289828NPN 音频功放开关 500V8A50WC292243NPN 音频功放开关 180V17A200W50MHZA1216 C302612NPN 开关管1700V5A50WD98629NPN 达林顿功放 150-80V ±1.5A10W C3262BCENPN 功放800V10A100WC3264BCENPN PA功放开关 230V17A200WB=170A1295 C328030NPN 音频功放开关 160V12A120WB=100 C328130NPN 音频功放开关 200V15A150W30MHZC3680BCENPN 电源开关 900V7A120W6MHZ C3688BCENPN 彩行 1500V10A150W C372012NPN 彩行 1200V10A200WC395329NPN 视放 120V0.2A1.3W400MHZ C398728NPN 达林顿 50V3A20W C3995BCENPN 行管 1500V12A180WD102528NPN 达林顿功放 200V8A50WC3997BCENPN 行管 1500V15A250WC3998BCENPN 行管 1500V25A250WC4024BCENPN 功放开关 100V10A35W24MHZ C4038BCENPN 门电路50V0.1A0.3W180MHZ D1037BCENPN 音频功放开关 150V30A180W D104730NPN 音频功放开关 160V12A100WB817 C4119BCENPN 微波炉开关 1500V15A250WC423150CNPN 音频功放 800V2A30WC4237BCENPN 高压高速开关 1000V8A120W30MHZC4242BCENPN 高压高速开关 450V7A40W C4297BCENPN 电源开关500V12A75W10MHZ C4429BCENPN 电源开关 1100V8A60W C4517BCENPN 音频功放 550V3A30W6MHZ C4532BCENPN 大屏行管 1700V10A200W C4582BCENPN 电源开关 600V15A75W20MHZ ON4673BCENPNON4873BCENPNC5244BCENPN 彩行 1700V15A200W C5249BCENPN 功放开关600V3A35W6MHZ C5250BCENPN 开关 1000V7A100W C5251BCENPN 彩行1500V12A50W D107128NPN 达林顿功放 300V6A40W C4706BCENPN 电源开关900V14A130W6MHZ C4382BCENPN 功放开关 200V2A25W20MHZA1668C474246NPN 彩行 1500V6A50WC474546NPN 彩行 1500V6A50WC474746NPN 彩行 1500V10A50W C4769BCENPN 微机行管 1500V7A60WC4913BCENPN 大屏视放管 2000V0.02A35W C4924BCENPN 音频功放800V10A70W C4927BCENPN 行管 1500V8A50W C4927BCENPNSONY29行管1500V8A50W C4941BCENPN 行管 1500V6A65W500/380NS C4953BCENPN 功放开关 500V2A25Wt=300nS C5020BCENPN 彩行 1000V7A100W C5068BCENPN 彩行1500V10A50W C5086BCENPN 彩行 1500V10A50W C5088BCENPN 彩行1500V10A50W C5129BCENPN 彩显行管 1500V8A50W D1163A28NPN 行偏转用350V7A40W60MHZ D117512NPN 行偏转用 1500V5A100W C5132BCENPN 彩行1500V16A50W C5144BCENPN 大屏彩行 1700V20A200W C5148BCENPN 大屏彩行1500V8A50W C5149BCENPN 高速高频行管 1500V8A50W C5198BCENPN 功放开关 140V10A100W C5200BCENPN 功放开关 230V15A150WA1943 D127328NPN 音频功放 80V3A40W50MHZ C5207BCENPN 彩行 1500V10A50W C5243BCENPN 彩行 1700V15A200W C5252BCENPN 彩行 1500V15A100W C5294BCENPN 彩行1500V20A t=200MS C5296BCENPN 开关管带阻 1500V8A80WC5297BCENPN 开关管 1500V16A60WC5331BCENPN 大屏彩显行管 1500V15A180W D325BCENPN 功放开关50V3A25WD38511NPN 达林顿功放 100V7A30WD40021NPN 通用 25V1A0.75WD11012NPN 音频功放 130V10A100W1MHZD130221NPN 音频 25V0.5A0.5W200MHZD1397BCENPN 开关 1500V3.5A50W3MHZD1398BCENPN 开关 1500V5A50W3MHZD1403BCENPN 彩行 1500V6A120WD40128NPN 音频功放开关 200V2A20WD41529NPN 音频功放开关 120V0.8A5WD43821NPN 通用 500V1A0.75W100MHZD560BCENPN 达林顿功放 150V5A30WD63739ENPN 通用 60V0.1A150MHZD66721NPN 视频放大 120V1A0.9W140MHZB647 D1403BCENPN 彩行1500V6A120WD1415BCENPN 功放电源开关 100V7A40W 达林顿 D71830NPN 音频功放开关120V8A80WB668 D77439BNPN 通用 100V1A1WB734D78921NPN 音频输出 100V1A0.90D814BCENPN 低噪放大 150V0.05A150MHZD82012NPN 彩行 1500V5A50WD87012NPN 彩行 1500V5A50WD88028NPN 音频功放开关 60V3A10WD88229NPN 音频功放开关 40V3A30WB772D88428NPN 音频三极管 c 极叫什么极功放开关 330V7A40W D89812NPN 彩行1500V3A50WD95112NPN 彩行 1500V3A65WD96521NPN 音频 40V5A0.75WD96621NPN 音频 40V5A1WD998BCENPN 音频功放 120V10A80W<1/3USD633拆 28NPN 音频功放开关 100V7A40W 达林顿 D143128BNPN 彩行1500V5A80WD143328BNPN 彩行 1500V7A80WD198061BNPN 达林顿 100V2A10WD1981EBCNPN 达林顿 100V2A1WD199345BNPN 音频低噪 55V0.1A0.4WD1416BCENPN 功放电源开关 80V7A40W 达林顿 D1427BCENPN 彩行1500V5A80W 带阻尼 BU2525AF30NPN 开关功放 1500V12A150W350NSD142828BNPN 彩行 1500V6A80W 带阻尼 BU2525AX30NPN 开关功放1500V12A150W350NS D1439BCENPN 彩行 1500V3A80WD154128BNPN 彩行 1500V3A80WD154528BNPN 彩行 1500V5A50WD1547BCENPN 彩行 1500V7A80WBU2527AF30NPN 开关功放 1500V15A150W D1554BCENPN 彩行1500V3.5A80WD1555BCENPN 彩行 1500V5A80WD1556BCENPN 彩行 1500V6A80WD1559BCENPN 达林顿功放 100V20A100WB1079 D159028NPN 达林顿功放150V8A25WD162328BNPN 彩行 1500V4A70WD1640三极管型号查询 29NPN 达林顿功放 120V2A1.2W D1651SPNPN 彩行1500V5A60W3MHZD1710BCENPN 彩行 1500V5A50WD171828CNPN 音频功放 180V15A150W20MHZ D1762BCENPN 音频功放开关60V3A25W90MHZB1185 D1843BCENPN 低噪放大 50V1A1WD184950ANPN 彩行 1500V7A120WD185050ANPN 彩行 1500V7A120WD185950ANPN 音频 80V0.7A1W120MHZD186350ANPN 音频 120V1A1W100MHZD172429NPN 开关 120V3A180MHZD187730NPN 彩行 1500V4A50W 带阻尼D187930NPN 彩行 1500V6A60W 带阻尼D188720NPN 彩行 1500V1070WD193021NPN 达林顿 100V2A1.2W 达林顿 D197553ANPN 音频功放180V15A150WB1317 BU2532AW30NPN 开关功放 1500V15A150W D197821NPN 达林顿 120V1.5A0.9WD1994AEBCNPN 音频驱动 60V1A1WBD23729NPN 音频功放 100V2A25WBD238 BD23829PNP 音频功放100V2A25WBD237 BU2520AF30NPN 开关功放 1500V10A150W1/500NSBU2520DF30NPN 开关功放 1500V10A150W1/500NS BU2520DX30NPN 开关功放1500V10A50W600NS BUH515BCENPN 行管 1500V10A80W BUH515DBCENPN 行管 1500V10A80WBUS13A12NPN 开关功放 1贴片三极管型号 000V15A175W D199745BNPN 激励管 40V3A1.5W100MHZ D2008EBCNPN 音频功放 80V1A1.2WD2012BCENPN 音频功放 60V3A2W3MHZ D2136EBCNPN 功放 80V1A1.2WD215553ANPN 音频功放 180V15A150WD2253BCENPN 彩显行管 1700V6A50WD225646NPN 达林顿功放 120V25A125WB1494 D233428BNPN 彩行1500V5A80WD2335BCENPN 彩行 1500V7A100W 带阻尼 D2349BCENPN 大屏彩显行管1500V ±10A50W D1959BCENPN 彩行 1400V10A50WD2374BCENPN 功放开关 60V3A25W30MHZ D2375BCENPN 高放大倍数80V3A25W50MHZ D2388EBCNPN 达林顿 90V3A1.2WD2445BCENPN 彩行 1500V12.5A120WD2498BCENPN 彩行 1500V6A50WD2588BCENPN 点火器用DK55BCENPN 开关 400V4A60WBC30721aPNP 通用 50V0.2A0.3WBC327CBEPNP 低噪音频 50V0.8A0.625WBC337 BC33721aNPN 音频激励低噪50V0.8A0.625WBC327 BC33821aNPN 通用激励 50V0.8A0.6WBC54621aNPN 通用 80V0.2A0.5WBC547CBENPN 通用 50V0.2A0.5W300MHZ BD13529NPN 音频功放45V1.5A12.5WBD13629PNP 音频功放 45V1.5A12.5WBD137 BD13729NPN 音频功放60V1.5A12.5WBD136 BD13829PNP 音频功放 60V1.5A12.5WBD 三极管原理 139 BD13929PNP 音频功放 80V1.5A12.5WBD138 BUS14A12NPN 开关功放1000V30A250W BUT11A28NPN 开关功放 1000V5A100WBD24328NPN 音频功放 45V6A65WBD244 BD24428PNP 音频功放45V6A65WBD243BD68129NPN 达林顿功放 100V4A40WBD682 BD68229PNP 达林顿功放100V4A40WBD681 BF45829NPN 视放 250V0.1A10WBU208A12NPN 彩行 1500V5A12.5WBU208D12NPN 彩行 1500V5A12.5WBU32328NPN 达林顿功放 450V10A125WBU40628NPN 行管 400V7A60WBU508A28NPN 行管 1500V7.5A75WBU508A28NPN 行管 1500V7.5A75WBU508D28NPN 行管 1500V7.5A75WBU80628NPN 功放 400V8A60WBU932R12NPN 功放 500V15A150WBUT12A28NPN 开关功放 450V10A125WBU94112NPN 功放开关 500V15A175W 达林顿BU1508DX28NPN 开关功放 1500V8A35WBU2506DX30NPN 开关功放 1500V7A50W600NSBU2508AF30NPN 开关功放 1500V8A125W600NSBU2508AX30NPN 开关功放 1500V8A125W600NSBU2508DF30NPN 开关功放 1500V8A125W600NSBU2508DX30NPN 开关功放 1500V8A50W600NSBUV2628NPN 音频功放开关 90V14A65W250NSBU2522AF30NPN 开关功放 1500V11A150W350NSMJ1502412NPN 音频功放开关 400V16A250W4MHZMJ15025MJ1502512PNP 音频功放开关 400V16A250W4MHZMJ15024MJE27129PNP 达林顿 100V2A15W6MHZ<三极管的检测 br />BUV28A28NPN 音频功放开关 225V10A65W250NSBUV48A30NPN 音频功放开关 450V15A150WBUW13A30NPN 功放开关 1000V15A150WBUX4812NPN 功放开关 850V15A125WBUX8430NPN 功放开关 800V2A40WBUX98A12NPN 功放开关 400V30A210W5MHZDK5528NPN 功放开关 400V4A65WDTA114PNP10K -10K160V0.6A0.625WDTC143NPN 录像机用 4.7kHPA100BCENPN 大屏彩显行管 1500V10A150WHPA150BCENPN 大屏彩显行管 1500V15A150WHSE830BCEPNP 音频功放 80V115W1MHZHSE800HSnpn 三极管型号 E838BCENPN 音频功放 80V115W1MHZHSE830 MN650BCENPN 行管 1500V6A80WMJ80212NPN 音频功放开关 90V30A200WMJ4502MJ295512PNP 音频功放开关 60V15A115WMJ3055MJ305512NPN 音频功放开关 60V15A115WMJ2955MJ450212PNP 音频功放开关 90V30A200WMJ802MJ1001212NPN 达林顿 400V10A175WMJ1001512NPN 电源开关 400V50A200WMJ1001612NPN 电源开关 500V50A200WMJ1002512电源开关 850V20A250WMJ1103212NPN 电源开关 120V50A300WMJ11033MJ1103312PNP 电源开关 120V50A300WMJ11032MJ1333312NPN 电源开关 400V20A175WMJ1101512PNP 铁达林顿 500V10AMJ1400312PNP 铁MJE34029NPN 视放 300V0.5A20WMJE350MJE35029PNP 视放 300V0.5A20WMJE340MJE2955TBCEPNP 音频功放开关 60V10A75W2MHZMJE3055TMJE3055TBCENPN 音频功放开关 70V10A75W2MHZMJE2955TMJE5822BCEPNP 音频功放开关 500V8A80WMJE9730BCENPNMJE1300329NPN 功放开关 400V1.5A14WMJE1300528NPN 功放开关 400V4A60WMJE1300728NPN 功放开关 1500V2.5A60WKSE80028NPN 达林顿 140V4A20WTIP31CBCENP 贴片三极管型号大全 N 功放开关 100V3A40W3MHZTIP32 TIP32CBCEPNP 功放开关 100V3A40W3MHZTIP31TIP35C30NPN 音频功放开关 100V25A125W3MHZTIP36 TIP36C30PNP 音频功放开关 100V25A125W3MHZTIP35 TIP41C30NPN 音频功放开关100V6A65W3MHZTIP42TIP42C30PNP 音频功放开关 100V6A65W3MHZTIP41TIP10228NPN 音频功放开关 100V8A2WTIP10528PNP 音频功放开关 60V15A80W 达林顿TIP12228NPN 音频功放开关 100V5A65WTIP127TIP12728PNP 音频功放开关 100V5A65WTIP122TIP13728PNP 音频功放开关 100V8A70WTIP132TIP14230NPN 音频功放开关 100V10A125WTIP147TIP142大 30NPN 音频功放开关 100V10A125WTIP147TIP14730PNP 音频功放开关 100V10A125WTIP142TIP147大 30PNP 音频功放开关 100V10A125WTIP142TIP152BCE 电梯用达林顿 400V3A65WTL43121电压基准源BT33电压结晶体管UGN3144SGO 霍尔开关60MIAL1电磁/微波炉 1000V60A300WT30G40BCENPN 大功率开关管 400V30A300W560921NPN 音频低频放大 50V0.8A0.625W5610561021PNP 音频低频放大 50V0.8A0.625W5610962621NPN 通用品名极性管脚功能参数MPSA42 NPN 21E 电话视频放大 300V0.5A0.625W MPSA92 PNP 21E 电话视频放大 300V0.5A0.625W MPS2222A NPN 21 高频放大 75V0.6A0.625W300MHZ 9011 NPN EBC 高频放大 50V30mA0.4W150MHz 9012 PNP 贴片低频放大50V0.5A0.625W9013 NPN EBC 低频放大 50V0.5A0.625W9013 NPN 贴片低频放大 50V0.5A0.625W9014 NPN EBC 低噪放大 50V0.1A0.4W150MHZ 9015 PNP EBC 低噪放大50V0.1A0.4W150MHZ 9018 NPN EBC 高频放大 30V50MA0.4W1GHZ 8050 NPN EBC 高频放大 40V1.5A1W100MHZ 8550 PNP EBC 高频放大 40V1.5A1W100MHZ 2N2222 NPN 4A 高频放大60V0.8A0.5W25/200NSβ=45 2N2222A NPN 小铁高频放大 75V0.6A0.625W300MHZ 2N2369 NPN 4A 开关 40V0.5A0.3W800MHZ2N2907 NPN 4A 通用60V0.6A0.4W26/70NSβ=200 2N3055 NPN 12 功率放大100V15A115W2N3440 NPN 6 视放开关 450V1A1W15MHZ 2N3773 NPN 12 音频功放开关160V16A150W COP 2N6609 2N3904 NPN 21E 通用60V0.2Aβ=100-4002N3906 PNP 21E 通用40V0.2Aβ=100-4002N5401 PNP 21E 视频放大 160V0.6A0.625W100MHZ 2N5551 NPN 21E 视频放大 160V0.6A0.625W100MHZ 2N5685 NPN 12 音频功放开关 60V50A300W2N6277 NPN 12 功放开关 180V50A250W2N6609 PNP 12 音频功放开关 160V15A150W COP 2N3773品名极性管脚功能参数2N6678 NPN 12 音频功放开关 650V15A175W15MHZ2N6718 NPN 小铁音频功放开关 100V2A2W50MHZ 3DA87A NPN 6 视频放大100V0.1A1W3DG6A NPN 6 通用 15V20mA0.1W100MHz3DG6B NPN 6 通用 20V20mA0.1W150MHz3DG6C NPN 6 通用 20V20mA0.1W250MHz3DG6D NPN 6 通用 30V20mA0.1W150MHz3DG12C NPN 7 通用 45V0.3A0.7W200MHz3DK2B NPN 7 开关 30V30mA0.2W3DK4B NPN 7 开关 40V0.8A0.7W3DK7C NPN 7 开关 25V50mA0.3W3DD15D NPN 12 电源开关 300V5A50W3DD102C NPN 12 电源开关 300V5A50W3522V 5.2V稳压管录像机用A634 PNP 28E 音频功放开关 40V2A10WA708 PNP 6 NF/S 80V0.7A0.8WA715C PNP 29 音频功放开关 35V2.5A10W160MHZ A733 PNP 21 通用50V0.1A180MHZA741 PNP 4 S 20V0.1A <70/120nSA781 PNP 39B 开关 20V0.2A <80/160NSA928 PNP ECB 通用 20V1A0.25WA933 PNP 21 Uni 50V0.1A140MHzA940 PNP 28 音频功放开关 150V1.5A25W4MHZ /C2073 A950 PNP 21 通用30V0.8A0.6WA966 PNP 21 音频激励输出 30V1.5A0.9W COP:C2236 A968 PNP 28 音频功放开关 160V1.5A25W100MHZ /C2238 A1009 PNP BCE 功放开关 350V2A15WA1012 PNP 28 音频功率放 60V5A25WA1013 PNP 21 视频放大 160V1A0.9WA1015 PNP 21 通用 60V0.15A0.4W8MHZ品名极性管脚功能参数A1020 PNP 21 音频开关 50V2A0.9WA1123 PNP 21 低噪放大 150V0.05A0.75WA1162 PNP 21d 通用贴片 50V0.15A0.15WA1216 PNP BCE 功放开关 180V17A200W20MHZ /2922 A1220 PNP 29 音频功放开关 120V1.5A20W150MHZ/C2690 A1265 PNP BCE 功放开关140V10A100W30MHZ /C3182 A1295 PNP BCE 功放开关 230V17A200W30MHZ/C3264 A1301 PNP BCE 功放开关 160V10A100W30MHZ /C3280 A1302 PNP BCE 功放开关 200V15A150W30MHZ /C3281 A1358 ? PNP 高频 120V1A10W120MHZA1444 PNP BCE 高速电源开关 100V15A30W80MHZ A1494 PNP BCE 功放开关 200V17A200W20MHZ /C3858 A1516 PNP BCE 功放开关 180V12A130W25MHZ A1668 PNP 28B 电源开关 200V2A25W20MHZ A1785 PNP BCE 驱动400V1A1W/120V1A0.9W140MH A1941 PNP BCE 功放开关140V10A100WCOP:5198 A1943 PNP BCE 功放开关 230V15A150W /C5200 原A1988 PNP 30 功放开关B449 PNP 12 功放开关 50V3.5A22.5W 锗管B631K PNP 29 音频功放开关 120V1A8W130MHZ /D600K B647 PNP 21 通用120V1A0.9W140MHZ /D667 B649 PNP 29 视放 180V1.5A1W /D669B669 PNP 28 达林顿功放 70V4A40WB673 PNP 28 达林顿功放 100V7A40WB675 PNP 28 达林顿功放 60V7A40WB688 PNP BCE 音频功放开关 120V8A80W /D718 B734 PNP 39B 通用60V1A1W /D774B744 PNP 21 通用 30V0.1A0.25WB772 PNP 29 音频功放开关 40V3A10WB774 PNP 21 通用 30V0.1A0.25W品名极性管脚功能参数B817 PNP 30 功放开关 160V12A100W /D1047 B834 PNP 28 功放开关60V3A30WB937A PNP 功放开关 60V2A35 DRALB1020 PNP 28 功放开关达林顿100V7A40Wβ=6000 B1079 PNP 30 达林顿功放100V20A100Wβ=5000/D1559 B1185 PNP 28B 功放开关 60V3A25W 70MHZ /D1762 B1238 PNP ECB 功放开关 80V0.7A1W 100MHZ B1240 PNP 39B 功放开关40V2A1W100HZB1243 PNP 39B 功放开关 40V3A1W70HZB1316 PNP 54B 驱动功放达林顿100V2A10Wβ=15000 B1317 PNP BCE 音频功放 180V15A150W COP:D1975 B1335 PNP 28 音频功放低噪 80V4A30W 12MHZB1375 PNP BCE 音频功放 60V3A2W9MHZB1400 PNP 28B 达林顿功放120V6A25W β=1000-20000 B1429 PNP BCE 功放开关 180V15A150WB1494 PNP BCE 达林顿功放120V25A120Wβ=2000-20000 C106 NPN EBC 音频功放开关 60V1.5A15WC380 NPN 21 高频放大 35V0.03A250MHZC458 NPN 21 通用 30V0.1A230MHzC536 NPN 21 通用 40V0.1A180MHZC752 NPN 21 通用 30V0.1A300MHzC815 NPN 21 通用 60V0.2A0.25WC828 NPN 21 通用 45V0.05A0.25WC900 NPN 21 低噪放大 30V0.03A100MHZC943 NPN 4A 通用 60V0.2A200MHZC945 NPN 21 通用 50V0.1A0.5W250MHZC1008 NPN 6 通用 80V0.7A0.8W50MHZC1162 NPN 29 音频功放开关 35V1.5A10WC1213 NPN 39B 监视器专用 35V0.5A0.4WC1222 NPN 21 低噪放大 60V0.1A100MHZ品名极性管脚功能参数C1494 ? NPN 40A 发射 36V6A PQ=40W/175MHZ C1507 NPN 28 视放300V0.2A15WC1674 NPN 21 HF/ZF 30V0.02A600MHzC1815 NPN 21 通用 60V0.15A0.4W8MHZC1855 NPN 21f HF/ZF 20V0.02A550MHzC1875 NPN 12 彩行 1500V3.5A50WC1906 NPN 21 高频放大 30V0.05A1000MHZC1942 NPN 12 彩行 1500V3A50WC1959 NPN 21 通用 30V0.4A0.5W300MHzC1970 NPN 28 手机发射 40V0.6A PQ=1.3W/175MHZ C1971 NPN 28A 手机发射 35V2.0A PQ=7.0W/175MHZ C1972 NPN 28A 手机发射 35V3.5APQ=15W/175MHZ C2012 NPN 21 HF 30V0.03A200MHZC2027 NPN 12 行管 1500V5A50WC2036C2068 NPN 28E 视频放大 300V0.05A1.5W80MHZ C2073 NPN 28 功率放大150V1.5A25W4MHZ /A940 C2078 NPN 28 音频功放开关 80V3A10W150MHZC2120 NPN 21 通用 30V0.8A0.6WC2228 NPN 21 视频放大 160V0.05A0.75WC2230 NPN 21 视频放大 200V0.1A0.8WC2233 NPN 28 音频功放开关 200V4A40WC2236 NPN 21 通用 30V1.5A0.9W /A966C2238 NPN 28 音频功放开关 160V1.5A25W100MHZ /A968 C2320 NPN 21 通用50V0.2A0.3W200MHZC2335 NPN 28 视频功放 500V7A40WC2373 NPN 28 功放 200V7.5A40WC2383 NPN 21 视频开关 160V1A0.9W /A1015C2443 NPN 大铁功放开关 600V50A400WC2481 NPN 29 音频功放开关 150V1.5A20W品名极性管脚功能参数C2482 NPN 21 视频放大 300V0.1A0.9WC2500 NPN 21 通用 30V2A0.9W150MHZC2594 NPN 29 音频功放开关 40V5A10WC2611 NPN 29 视频放大 300V0.1A1.25WC2625 NPN 30 音频功放开关 450V10A80WC2682 NPN 29 NF/Vid 180V0.1A8WC2688 NPN 29 视放管 300V0.2A10W80MHZC2690 NPN 29 音频功放开关 120V1.2A20W150MHZ/A1220P C2751 NPN BCE 电源开关500V15A120Wβ=40C2837 NPN 30 音频功放开关 150V10A100WC2898 NPN 28 音频功放开关 500V8A50WC2922 NPN 43 音频功放开关 180V17A200W50MHZ /A1216 C3026 NPN 12 开关管1700V5A50Wβ=20C3030 NPN BCE 开关管达林顿900V7A80Wβ=15 C3039 NPN 28 电源开关500V7A50Wβ=40C3058 NPN 12 开关管600V30A200W β=15C3148 NPN 28 电源开关 900V3A40Wβ=15C3150 NPN 28 电源开关900V3A50Wβ=15C3153 NPN 30 电源开关900V6A100Wβ=15C3182 NPN 30 功放开关140V10A100Wβ=95/A1265 C3198 NPN 21 高频放大60V0.15A0.4W130MHZ C3262 NPN BCE 达林顿功放 800V10A100WC3264 NPN BCE PA功放开关230V17A200Wβ=170/A1295 C3280 NPN 30 音频功放开关 160V12A120Wβ=100 C3281 NPN 30 音频功放开关200V15A150W30MHZβ=100 C3300 NPN 30 音频功放开关100V15A100W β=600C3310 NPN 28C 开关500V5A40W β= 20C3320 NPN 28C 电源开关500V15A80W β= 15 C3355 NPN 21F 高频放大20V0.1A6500MHZ 品名极性管脚功能参数C3358 NPN 40B 高频放大 20V0.1A7000MHZ C3457 NPN BCE 电源开关1100V3A50Wβ=12 C3460 NPN BCE 电源开关1100V6A100Wβ=12 C3466 NPN BCE 开关1200V8A120Wβ=10 C3505 NPN 28B 电源开关900V6A80W β=20 C3527 NPN BCE 电源开关500V15A100Wβ=13 C3528 NPN BCE 开关500V20A150Wβ=13C3595 NPN 29 射频30V0.5A1.2Wβ=90C3679 NPN BCE 电源开关 900V5A100W6MHZ C3680 NPN BCE 开关900V7A120W6MHZ C3688 NPN BCE 彩行 1500V10A150WC3720 NPN BCE 彩行 1200V10A200WC3783 NPN BCE 高压高速开关 900V5A100W 黄河 21" C3795 NPN BCE 高压高速开关 900V5A2W8MHz C3807 NPN BCE 低噪放大 30V2A1.2W260MHZ C3858 NPN BCE 功放开关 200V17A200W20MHZ /A1494 C3866 NPN BCE 高压高速开关900V3A40W C3873 NPN BCE 高压高速开关 500V12A75W30MHZ C3886 NPN BCE 开关 , 行管 1400V8A50W8MHZ C3893 NPN 28B 行管 1400V8A50W8MHZC3907 NPN 28B 功放开关 180V12A130W30MHZ C3953 NPN 29 视放120V0.2A1.3W 4000MHZ C3987 NPN 28 达林顿50V3A20W β=1000C3995 NPN BCE 行管 1500V12A180W 34寸 C3997 NPN BCE 行管1500V15A250WC3998 NPN BCE 行管 1500V25A250WC4024 NPN BCE 功放开关 100V10A35W 24MHZC4038 NPN BCE 门电路 50V0.1A0.3W180MHZ C4059 NPN BCE 高速开关600V15A130W 0.5/2.2US C4106 NPN BCE 电源开关 500V7A50W20MHZ?。

NPN和PNP作为开关管的设计技巧以及全系列三极管参数NPN和PNP是两种常见的三极管类型，它们在电子设备中经常作为开关管来使用。

它们的设计技巧和参数对于正确选择和应用三极管至关重要。

下面将详细介绍NPN和PNP作为开关管的设计技巧以及全系列三极管参数。

设计技巧：1.极性选择：NPN和PNP是互补的三极管类型。

NPN三极管中，电流从发射极流入基极，再由集电极流出；而PNP三极管中，电流则从发射极流出基极，然后返回集电极。

选择极性要根据电路要求和输入/输出的电流方向来决定。

2.输入/输出电流：在设计开关电路时，需要确定所需的输入和输出电流。

这两个电流应该处于所选三极管的最大额定值内，以确保稳定和可靠的工作。

3.频率和速度：如果被驱动的负载要求高速开关，需选择具有较短开关时间和较高频率响应的三极管。

高频率的三极管可降低开关过程中的失真和功耗。

4.饱和和截止：饱和和截止是开关电路中的两个重要状态。

饱和状态下，三极管可以提供最大功率放大和最小电压降。

截止状态下，三极管是关闭的，没有电流通过。

根据电路的要求，选择合适的饱和和截止电流和电压参数。

全系列三极管参数：1.最大电流（Ic）：这是三极管允许通过其集电极和发射极之间的最大电流。

应该选择一个可以满足所需负载电流的三极管。

2. 最大电压（Vceo）：这是三极管在集电极和发射极之间的最大允许电压。

选择一个具有足够允许电压范围的三极管，以适应所驱动的负载电压。

3.最大功率（Pd）：三极管最大允许的功率耗散。

应该选择一个具有足够高的最大功率值的三极管，以确保安全和可靠的工作。

4. 开关时间（ton和toff）：开关时间是指三极管从饱和状态到截止状态或者从截止状态到饱和状态的过程时间。

要选择具有较短切换时间的三极管，以提高开关速度和响应。

5. 饱和电压降（Vce(sat)）：在饱和状态下，三极管集电极和发射极之间的最小电压降。

低饱和电压降有助于减少功耗和电路效率。

常见的小功率管有：2SC9011～2SC9018这一系列8个；2SA1015和2SC1815配对管；2N5551 和2N5401 配对管；2SC8550和2SC8050配对管；2SA9014和2SC9015配对管；2SC945，2SA92，2SA94。

中功率13001～13007，TIP41和TIP42；一般情况下三极管标示型号只标为C9014，或S9014等！2SC9011～9018系列：9011/9016/9017/9018为高频管，其他为低频管，用于常见电路；2SC945(可用于高频)，2SC92，2SA94：C92/94电话中较常见；2SC8050，2SC8550：小功率放大电路中配对管，小电子产品、高频电路和电话中常见；2SC1815，2SA1015：小功率放大电路中配对管；2N5551，2N5401：高耐压管，用于放大电路前级，电话电路等；MJE13001～13007系列，节能灯中常见。

下列元件不是三极管：TL431，7879L05(79L05)等，MCR100-6，BT169等等！TL431是精密稳压源；78(79)L05(06/07/08/09/12/15/24)为三端稳压电路，稳定电压为后两位数，78系列为正压，79系列为负压；MCR100-6，BT169等是可控硅，即晶闸管。

BC557B还有。

2N3904,2N3906ksk ksk BC817 BC8078550和80502sc3356,2sc90182N2222 2N29078050，8850，9012，9013，9015，9018，2907，222a 1623/1123 9014/9013 2n2222 8050B772,D882中功率管中的便宜货.TIP122,127达林顿功率管中的便宜货.怎么不见 2N5551和2N5401呢最早的当然就是3DG6了，然后是3AX31B,还用它做过推挽放大器，升压电源，然后是3DA87C,高频中功率管。

C5296 NPN BCE C5297 NPN BCE C5331 NPN BCE品名 极性 管脚 功能参数C4111 NPN BCE 开关 行管 1500V10A150W C4119 NPN BCE 微波炉 开关 1500V15A250WC4231 NPN 50C 音 频 功 放 &nb 稳 压 二 极 管 的 测 量 sp;800V2A30WC4237 NPN BCE 高压高速开关 1000V8A120W30MHZ C4242 NPN BCE 高压高速开关 450V7A40W C4288 NPN BCE 行管 1400V12A200W8MHZ C4297 NPN BCE 电源开关 500V12A75W10MHZ C4429 NPN BCE 电源开关 1100V8A60W C4517 NPN BCE 音频功放 550V3A30W6MHZ C4532 NPN BCEC4582 NPN 28b 电源开关 600V15A75W20MHZ ON4673 NPN BCE ON4873 NPN BCEC4706 NPN BCE 电源开关 900V14A130W6MHz C4742 NPN 46 彩行 1500V6A50W （ 带阻尼 ） C4745 NPN 46 彩行 1500V6A50W C4747 NPN 46 彩行 1500V10A50WC4769 NPN BCE 微机行管 1500V7A60W （ 带阻尼 ） C4913 NPN BCE 大屏视放管 2000V0.2A35W C4924 NPN BCE 音频功放 800V10A70W C4927 NPN BCE 行管 1500V8A50WC4927 NPN BCE SONY29" 行管 1500V8A50W 原装 C4941 NPN BCE 行管 1500V6A65W 500/380NS C4953 NPN BCE 500V2A213003 三极管封装 5W C5020 NPN BCE 彩行 1000V7A100W C5068 NPN BCE 彩行 1500V10A50W C5086 NPN BCE 彩行 1500V10A50W C5088 NPN BCE 彩行 1500V10A50WC5129 NPN BCE 彩显行管 1500V8A50W （ 带阻 ）C5132 NPN BCE 彩行 1500V16A50W 品名 极性 管脚 功能参数C5144 NPN BCE 大屏彩行 1700V20A200W C5148 NPN BCEC5149 NPN BCE 高速高频行管 1500V8A50W （ 带阻 ） C5198 NPN BCE 功放开关 140V10A100WC5200&nbs 南 方 tvs3 侯 选 金 曲 p;NPN BCE 功 放 开 关 230V15A150W /A1943 原C5207 NPN BCE 彩行 1500V10A50W 原 C5243 NPN BCE 彩行 1700V15A200W 原 C5244 NPN BCE 彩行 1700V15A200W C5249 NPN BCEC5294 NPN BCE 开关管 25"--34" 大屏彩显电源管 开关管 25"--34" 大屏彩显电源管 大屏彩显行管 1500V15A180W C5423 NPN BCED40C NPN ECB 对讲机用 40V0.5A40W75MHZ （ 达林顿 ） D325 NPN BCE 功放开关 50V3A25W D385 NPN 11 达林顿功放 100V7A30W D400 NPN 21 通用 25V1A0.75W D401 NPN 28 音频功放开关 200V2A20W D415 NPN 29 音频功放开关 120V0.8A5W D438 NPN 21 通用 500V1A0.75W100MHz D547 NPN 大铁 功放开关 600V50A400W D560 NPN BCE 达林顿功放 150V5A30WD600K NPN 29 音频功放开关 120V1A8W130MHZ/B631K D637 NPN 39E 通用 60V0.1A150MHZ ****D667 NPN 21 视频放大 120V1A0.9W140MHZ/B647D669 NPN 29 视频放大 180V1.5A1W140MHZ/D669 品 名 极性 管脚 功 能 参 数D718 NPN 30 音频功放开关 120V8A80W /B668 D774 NPN 39B 通用 100V1A1W /B734 D789 NPN 21 音频输出 100V1A0.9W D820 NPN 12 彩行 1500V5A50W D870 NPN 12 彩行 1500V5A50W RRRR D880 NPN 28 音频功放开关 60V3A10W D882 NPN 29 音频功放开关 40V3A30W D884 NPN 28 音频功放开关 330V7A40W D898 NPN 12 彩行 1500V3A50W D951 NPN 12 彩行 1500V3A65W D965 NPN 21 音频 40V5A0.75W D966 NPN 21 音频 40V5A1W D985 NPN 29 功放 150V1.5A10W D986 NPN 29 功放 150V1.5A10W D1025 NPN 28 达林顿功放 200V8A50W D1037 NPN BCE 音频功放开关 150V30A180W D1047 NPN 30 音频功放开关 160V12A100W /B817 D1071 NPN 28 功放 300V6A40W DRA-L D1163A NPN 28 行偏转用 350V7A40W60MHz D1175 NPN 12 行偏转用 1500V5A100W 3 =15原 D1273 NPN 28 音频功放 80V3A40W50MHZ 3 =1500 D1302 NPN 21 音频 25V0.5A0.5W200MHZ D1397 NPN BCE 开关 1500V3.5A50W3MHz D1398 NPN BCE 开关 1500V5A50W3MHz三极管极性管脚功能参数C5250 NPN BCE C5251 NPN BCE 开关 彩行 1000V7A100W 原 1500V12A50W 原 C5252 NPN BCE 彩行 1500V15A100W 原D1403 NPN 28B 彩行 1500V6A120W D1403 NPN 28B 彩行 1500V6A120W 原 D2256 NPN 46 达林顿功放 120V25A125W 3 =2000-20000 D2334 NPN 28B D1415 NPN 28B 功放电源开关 100V7A40W B =6000达林顿 D1416 NPN 28B 功放电源开关 80V7A40W 3=6000（达林顿） D1426 NPN 28B 彩行 1500V3.5A 80W 3=12 RRRRR D1427 NPN 28B 彩行 1500V5A80W 3 =12 RRRRR 品名极性管脚 功能参数 D1428 NPN 28B 彩行 1500V6A80W 3 =12 RRRR D1431 NPN 28B 彩行 1500V5A80W 3 =20D1433 NPN 28B 彩行 1500V7A80W 3=20 D1439 NPN BCE 彩行 1500V3A80W B =8 D1541 NPN 28B 彩行 1500V3A80W 3 =20 D2335 NPN BCE D2349 NPN BCE D2374 NPN BCE D2375 NPN BCED2388 NPN EBC D2445 NPN BCE D2498 NPN BCE D2588 NPN BCE D1545 NPN 28B D1547 NPN BCE D1554 NPN BCE D1555 NPN BCE D1556 NPN BCE D1559 NPN BCE 彩行 1500V5A50W 3 =20 彩行 彩行 彩行 彩行 1500V7A80W 3 =20 1500V3.5A80W 3=12 1500V5A80W 3 =12 1500V6A80W 3=12达林顿功放 100V20A100W 3=5000/B1079 D1590 NPN 28 达林顿功放 150V8A25W 3=15000 D1632 NPN 28B 彩行 1500V4A70W D1640 NPN 29 达林顿功放 120V2A1.2W 3=4000-40000 D1651 NPN SP 彩行 1500V5A60W3MHZ D1710 NPN BCE 彩行 1500V5A50W D1718 NPN 28C 音频功放 180V15A3.5W20MHZ D1762 NPN BCE 音频功放开关 60V3A25W90MHZ /B1185 D1843 NPN BCE 低噪 放大 50V1A1W D1849 NPN 50A 彩行 1500V7A120WD1850 NPN 50A 彩行 1500V7A120W D1859 NPN 50A 音频 80V0.7A1W120MHZ D1863 NPN 50A 音频 120V1A1W100MHZ D1877 NPN 30 彩行 1500V4A50W （ 带阻尼 ） D1879 NPN 30 彩行 1500V6A60W （ 带阻尼 ） D1887 NPN 30 彩行 1500V10A70W D1930 NPN 21 达林顿 达林顿 100V2A1.2W 3=1000 D1975 NPN 53A 音频功放 180V15A150W COP:B1317 D1978 NPN 21 达林顿 120V1.5A0.9W 3=30000 品名极性管脚 功能参数 D1980 NPN 61B 达林顿 100V2A10W 3=1000-10000 D1981 NPN ECB 达林顿 100V2A1W D1993 NPN 45B 音频低噪 55V0.1A0.4W D1994A NPN ECB 音频驱动 60V1A1W D1997 NPN 45B 鼓励管 40V3A1.5W100MHZ D2021 NPN ECB 音频功放 80V1A1.2W D2021 NPN BCE 音频功放 60V3A2W3MHZ D2136 NPN ECB 功放 80V1A1.2W D2155 NPN 53A 音频功放 180V15A150W彩行 1500V5A80W 彩行 1500V7A100W 大屏彩显行管 达林顿 90V3A1.2W 彩行 1500V12.5A120W 彩行 1500V6A50W 点火器用 开关 400V4A60W DK55 NPN BECBC307 PNP 21a 通用 50V0.2A0.3WBC327 PNP CBE 低噪 音频 50V0.8A0.625W COM BC337 BC337 NPN 21a 音 频 鼓 励 低 噪 50V0.8A0.625W COM BC327 BC338 NPN 21a 通用 鼓励 50V0.8A0.6 BC546 NPN 21a 通用 80V0.2A0.5WBC547 NPN CBE 通用 50V0.2A0.5W300MHZ BD135 NPN 29 音频 功放 45V1.5A12.5W BD136 PNP 29 音频 功放 45V1.5A12.5W BD137 NPN 29 音频 功放 60V1.5A12.5W BD138 PNP 29 音频 功放 60V1.5A12.5W 品 名 极性 管脚 功 能 参 数BD139 PNP 29 音频 功放 80V1.5A12.5W BD237 NPN 29 音频 功放 100V2A25W BD238 PNP 29 音频 功放 100V2A25W BD243 NPN 28 音频 功放 45V6A65W BD244 PNP 28 音频 功放 45V6A65W BD681 NPN 29 达林顿功放 100V4A40W BD682 NPN 29 达林顿功放 100V4A40W BF458 NPN 29 视放 250V0.1A10W BU208A NPN 12 彩行 1500V5A12.5WBU208D NPN 12 彩行 1500V5A12.5W （ 带阻尼 ） BU323 NPN 28 达林顿功放 450V10A125W BU406 NPN 28 行管 400V7A60W BU508A NPN 28 行管 1500V7.5A75W BU508A NPN 28 行管 1500V7.5A75W 原BU508D NPN 28 行管 1500V7.5A75W （ 带阻尼 ） BU806 NPN 28 功放 400V8A60W DAR-L BU932R NPN 12 功放 500V15A150W DAR-L BU941 NPN 12BU1508DX NPN 28 BU2506DX NPN 30 BU2508AF NPN 30 BU2508AX NPN 30 BU2508DF NPN 30 开关 功放开关 功放 开关 功放 开关 功放 1500V7A50W /600NS 700V8A125W /600NS 700V8A125W /600NS 开关 功放 700V8A125W/600NS( 带阻100V10A125W DAR-LMJ100 16 NPNMPSA42 NPN 21E 视频放大300V0.5A0.625WMPSA92 PNP 21E 视频放大300V0.5A0.625WMPS2222A NPN 21 高频放大75V0.6A0.625W300MHZ9011 NPN EBC 高频放大50V30mA0.4W150MHz9012 PNP 贴片低频放大50V0.5A0.625W3 / 19BUX98A NPN 12 功放开关400V30A210W5MHZDTA114 PNP 10K-10K 160V0.6A0.625W（带阻）DTC143 NPN 录像机用4.7K-4.7KHPA100 NPN BCE 大屏彩显行管21#HPA150 NPN BCE 大屏彩显行管21#HSE830 PNP BCE 音频功放80V115W1MHZHSE838 NPN BCE 音频功放80V115W1MHZ COP/MJ4502 MN650 NPN BCE 行管1500V6A80WMJ802 NPN 12 音频功放开关90V30A200WMJ2955 PNP 12 音频功放开关60V15A115WMJ3055 NPN 12 音频功放开关60V15A115WMJ4502 PNP 12 音频功放开关90V30A200W COP/MJ802MJ10012 NPN 12 达林顿400V10A175WMJ10015 NPN 12 电源开关400V50A200W 品名极性管脚功能参数TIP142 NPN 30 音频功放开关品名极性管脚功能参数TIP142 大NPN 30 音频功放开关100V10A125W DAR-LTIP147 PNP 30 音频功放开关100V10A125W DAR-L 0 TIP147 大PNP 30 音频功放开关100V10A125W DAR-L 0 TIP152 电梯用TL431 21 电压基准源UGN3120 SGO 霍尔开关UGN3144 SGO 霍尔开关60MIAL1 电磁/微波炉1000V60A300WT30G40 NPN BCE 大功率开关管400V30A300W 5609 COML:5610 5610 COML:5609 9626 NPN21 通用品名极性管脚功能参数9013 NPN EBC 低频放大50V0.5A0.625W9013 NPN 贴片低频放大50V0.5A0.625W9014 NPN EBC 低噪放大50V0.1A0.4W150MHZ9015 PNP EBC 低噪放大50V0.1A0.4W150MHZ尼）BU2508DX NPN 30 开关功放1500V8A50W/600NS（带阻尼）BU2520AF NPN 30 开关功放800V10A150W 1/500NSBU2520AX NPN 30 开关功放1500V10A150W 1/500NSBU2520DF NPN 30 开关功放800V10A150W1/500NS（带阻）BU2520DX NPN 30 开关功放1500V10A50W/600NS （带阻）BU2522AF NPN 30 开关功放1500V11A150W /350NSBU2522AX NPN 30 开关功放1500V11A150W /350NSBU2525AF NPN 30 开关功放1500V12A150W /350NSBU2525AX NPN 30 开关功放1500V12A150W /350NSBU2527AF NPN 30 开关功放1500V15A150W BU2532AW NPN 30 开关功放1500V15A150W（大屏） BUH515 NPN BCE 行管1500V10A80W MJ15024 NPN 12 音频功放开关400V16A250W4MHZ（原25.00）MJ15025 PNP 12 音频功放开关400V16A250W4MHZ（原25.00）MJE271 PNP 29 达林顿MJE340 NPN 29 视放300V0.5A20WMJE350 PNP 29 视放300V0.5A20WMJE2955T PNP BCE 音频功放开关60V1075W2MHZMJE3055T NPN BCE 音频功放开关70V1075W2MHZMJE5822 PNP BCE 音频功放开关500V8AMJE9730 NPN BCEMJE13003 NPN 29MJE13005 NPN 28MJE13007 NPN 28SE800功放开关功放开关功放开关400V1.5A14W400V4A60W1500V2.5A60WBUH515D NPN BCE 行管1500V10A80W（带阻尼）功放功放功放TIP31C NPN BCE 功放开关100V3A40W3MHZBUS13A NPN 12 BUS14A NPN 12 开关开关1000V15A175W1000V30A250WBUT11A NPN 28 开关1000V5A100W TIP32C PNP BCE 功放开关TIP35C NPN 30 音频功放开关TIP36C PNP 30 音频功放开关100V3A40W3MHZ100V25A125W3MHZ100V25A125W3MHZBUT12A NPN 28 开关功放450V10A125WBUV26 NPN 28 音频功放开关90V14A65W /250ns BUV28A NPN 28 音频功放开关225V10A65W /250ns BUV48A NPN 30 音频功放开关450V15A150W BUW13A NPN 30 功放开关1000V15A150WBUX48 NPN 12 功放开关850V15A125WBUX84 NPN 30 功放开关800V2A40W TIP41C NPN 30 音频功放开关TIP42C PNP 30 音频功放开关TIP102 NPN 28 音频功放开关TIP105 28 音频功放开关TIP122 NPN 28 音频功放开关TIP127 PNP 28 音频功放开关TIP137 PNP 28 音频功放开关100V6A65W3MHZ100V6A65W3MHZ100V8A2W100V8A65W DARL100V8A65W DARL100V8A70W DARL9018 NPN EBC 高频放大30V50MA0.4W1GHZ8050 NPN EBC 高频放大40V1.5A1W100MHZ8550 PNP EBC 高频放大40V1.5A1W100MHZ2N2222 NPN 4A 高频放大60V0.8A0.5W25/200NS 3 =45 2N2222A NPN 小铁高频放大75V0.6A0.625W300MHZ2N2369 NPN 4A 开关40V0.5A0.3W800MHZ2N2907 NPN 4A 通用60V0.6A0.4W26/ 70NS3 =2002N3055 NPN 12 功率放大100V15A115W2N3440 NPN 6 视放开关450V1A1W15MHZ2N3773 NPN 12 音频功放开关160V16A150W COP 2N6609 2N3904 NPN 21E 通用60V0.2A 3 =10-04002N3906 PNP 21E 通用40V0.2A 3 =10-04002N5401 PNP 21E 视频放大160V0.6A0.625W100MHZ2N5551 NPN 21E 视频放大160V0.6A0.625W100MHZ2N5685 NPN 12 音频功放开关60V50A300W2N6277 NPN 12 功放开关180V50A250W2N6609 PNP 12 音频功放开关160V15A150W COP 2N3773 品名极性管脚功能参数2N6678 NPN 12 音频功放开关650V15A175W15MHZ 2N6718 NPN 小铁音频功放开关100V2A2W50MHZ 3DA87A NPN 6 视频放大100V0.1A1W3DG6A NPN 6 通用15V20mA0.1W100MHz3DG6B NPN 6 通用20V20mA0.1W150MHz3DG6C NPN 6 通用20V20mA0.1W250MHz3DG6D NPN 6 通用30V20mA0.1W150MHz3DG12C NPN 7 通用45V0.3A0.7W200MHz3DK2B NPN 7 开关30V30mA0.2W3DK4B NPN 7 开关40V0.8A0.7W3DK7C NPN 7 开关25V50mA0.3W3DD15D NPN 12 电源开关300V5A50W3DD102C NPN 12 电源开关300V5A50W 3522V 5.2V 稳压管录像机用A634 PNP 28E 音频功放开关40V2A10WA708 PNP 6 NF/S 80V0.7A0.8WA715C PNP 29 音频功放开关35V2.5A10W160MHZA733 PNP 21 通用50V0.1A180MHZA741 PNP 4 S 20V0.1A <70/120nSA781 PNP 39B 开关20V0.2A <80/160NSA928 PNP ECB 通用20V1A0.25WA933 PNP 21 Uni 50V0.1A140MHzA940 PNP 28 音频功放开关150V1.5A25W4MHZ /C2073A950 PNP 21 通用30V0.8A0.6WA966 PNP 21 音频鼓励输出30V1.5A0.9W COP:C2236A968 PNP 28 音频功放开关160V1.5A25W100MHZ /C2238A1009 PNP BCE 功放开关350V2A15W A1012 PNP 28 音频功率放60V5A25WA1013 PNP 21 视频放大160V1A0.9WA1015 PNP 21 通用60V0.15A0.4W8MHZ品名极性管脚功能参数A1020 PNP 21 音频开关50V2A0.9WA1123 PNP 21 低噪放大150V0.05A0.75WA1162 PNP 21d 通用贴片50V0.15A0.15WA1216 PNP BCE 功放开关180V17A200W20MHZ /2922A1220 PNP 29 音频功放开关120V1.5A20W150MHZ/C2690 A1265 PNP BCE 功放开关140V10A100W30MHZ /C3182A1295 PNP BCE 功放开关230V17A200W30MHZ /C3264A1301 PNP BCE 功放开关160V10A100W30MHZ /C3280A1302 PNP BCE 功放开关200V15A150W30MHZ /C3281A1358 PNP 高频120V1A10W120MHZA1444 PNP BCE 高速电源开关100V15A30W80MHZA1494 PNP BCE 功放开关200V17A200W20MHZ /C3858A1516 PNP BCE 功放开关180V12A130W25MHZA1668 PNP 28B 电源开关200V2A25W20MHZA1785 PNP BCE 驱动400V1A1W/120V1A0.9W140MHA1941 PNP BCE 功放开关140V10A100WCOP:5198A1943 PNP BCE 功放开关230V15A150W /C5200 原A1988 PNP 30 功放开关B449 PNP 12 功放开关50V3.5A22.5W 锗管B631K PNP 29 音频功放开关120V1A8W130MHZ /D600KB647 PNP 21 通用120V1A0.9W140MHZ /D667B649 PNP 29 视放180V1.5A1W /D669B669 PNP 28 达林顿功放70V4A40WB673 PNP 28 达林顿功放100V7A40WB675 PNP 28 达林顿功放60V7A40WB688 PNP BCE 音频功放开关120V8A80W /D718B734 PNP 39B 通用60V1A1W /D774B744 PNP 21 通用30V0.1A0.25WB772 PNP 29 音频功放开关40V3A10WB774 PNP 21 通用30V0.1A0.25W品名极性管脚功能参数B817 PNP 30 功放开关160V12A100W /D1047B834 PNP 28 功放开关60V3A30WB937A PNP 功放开关60V2A35 DRALB1020 PNP 28 功放开关达林顿100V7A40W 3 =6000B1079 PNP 30 达林顿功放100V20A100W3 =5000/D1559B1185 PNP 28B 功放开关60V3A25W 70MHZ /D176230V0.1A230MHz40V0.1A180MHZ30V0.1A300MHz60V0.2A0.25W45V0.05A0.25W低噪放大30V0.03A100MHZ C5144 NPN BCEC5148 NPN BCEC5149 NPN BCEC5198 NPN BCEC5200 NPN BCEC5207 NPN BCE 彩行C5243 NPN BCE 彩行C5244 NPN BCE 彩行C5249 NPN BCEC5250 NPN BCE 开关C5251 NPN BCE 彩行C5252 NPN BCE 彩行C5294 NPN BCEC5296 NPN BCEC5297 NPN BCEC5331 NPN BCE开关管开关管大屏彩显行管B1238 PNP ECB 功放开关80V0.7A1W 100MHZB1240 PNP 39B 功放开关40V2A1W100HZB1243 PNP 39B 功放开关40V3A1W70HZB1316 PNP 54B 驱动功放达林顿100V2A10W B =15000 B1317 PNP BCE 音频功放180V15A150W COP:D1975B1335 PNP 28 音频功放低噪80V4A30W 12MHZB1375 PNP BCE 音频功放60V3A2W9MHZB1400 PNP 28B 达林顿功放120V6A25W 3 =100020000B1429 PNP BCE 功放开关180V15A150WB1494 PNP BCE 达林顿功放120V25A120W3 =2000-20000 C106 NPN EBC 音频功放开关60V1.5A15WC380 NPN 21 高频放大35V0.03A250MHZC458 NPN 21 通用C536 NPN 21 通用C752 NPN 21 通用C815 NPN 21 通用C828 NPN 21 通用C900 NPN 21C943 NPN 4A 通用60V0.2A200MHZC945 NPN 21 通用50V0.1A0.5W250MHZC1008 NPN 6 通用80V0.7A0.8W50MHZC1162 NPN 29 音频功放开关35V1.5A10WC1213 NPN 39B 监视器专用35V0.5A0.4WC1222 NPN 21 低噪放大60V0.1A100MHZ品名极性管脚功能参数C4111 NPN BCE 开关行管1500V10A150WC4119 NPN BCE 微波炉开关1500V15A250WC4231 NPN 50C 音频功放800V2A30WC4237 NPN BCE 高压高速开关1000V8A120W30MHZC4242 NPN BCE 高压高速开关450V7A40WC4288 NPN BCE 行管1400V12A200W8MHZC4297 NPN BCE 电源开关500V12A75W10MHZC4429 NPN BCE 电源开关1100V8A60WC4517 NPN BCE 音频功放550V3A30W6MHZC4532 NPN BCEC4582 NPN 28b 电源开关600V15A75W20MHZON4673 NPN BCEON4873 NPN BCEC4706 NPN BCE 电源开关900V14A130W6MHzC4742 NPN 46 彩行1500V6A50W（带阻尼）C4745 NPN 46 彩行1500V6A50WC4747 NPN 46 彩行1500V10A50WC4769 NPN BCE 微机行管1500V7A60W（带阻尼）C4913 NPN BCE 大屏视放管2000V0.2A35WC4924 NPN BCE 音频功放800V10A70WC4927 NPN BCE 行管1500V8A50WC4927 NPN BCE SONY29" 行管1500V8A50W 原装C4941 NPN BCE 行管1500V6A65W 500/380NS C4953 NPN BCE 500V2A25WC5020 NPN BCE 彩行1000V7A100WC5068 NPN BCE 彩行1500V10A50WC5086 NPN BCE 彩行1500V10A50WC5088 NPN BCE 彩行1500V10A50WC5129 NPN BCE 彩显行管1500V8A50W（带阻）C5132 NPN BCE 彩行1500V16A50W品名极性管脚功能参数大屏彩行1700V20A200W高速高频行管1500V8A50W（带阻）功放开关140V10A100W功放开关230V15A150W /A1943 原1500V10A50W 原1700V15A200W 原1700V15A200W1000V7A100W 原1500V12A50W 原1500V15A100W 原25"--34" 大屏彩显电源管25"--34" 大屏彩显电源管1500V15A180WC5423 NPN BCED40C NPN ECB 对讲机用40V0.5A40W75MHZ（达林顿）D325 NPN BCE 功放开关50V3A25WD385 NPN 11 达林顿功放100V7A30WD400 NPN 21 通用25V1A0.75WD401 NPN 28 音频功放开关200V2A20WD415 NPN 29 音频功放开关120V0.8A5WD438 NPN 21 通用500V1A0.75W100MHzD547 NPN 大铁功放开关600V50A400WD560 NPN BCE 达林顿功放150V5A30WD600K NPN 29 音频功放开关120V1A8W130MHZ/B631KD637 NPN 39E 通用60V0.1A150MHZ ****D667 NPN 21 视频放大120V1A0.9W140MHZ/B647D669 NPN 29 视频放大180V1.5A1W140MHZ/D669 品名极性管脚功能参数D718 NPN 30 音频功放开关120V8A80W /B668D774 NPN 39B 通用100V1A1W /B734D789 NPN 21 音频输出100V1A0.9WD820 NPN 12 彩行1500V5A50WD870 NPN 12 彩行1500V5A50W RRRRD880 NPN 28 音频功放开关 60V3A10W D882 NPN 29 音频功放开关 40V3A30W D884 NPN 28 音频功放开关 330V7A40W D898 NPN 12 彩行 1500V3A50W D951 NPN 12 彩行 1500V3A65W D965 NPN 21 音频 40V5A0.75W D966 NPN 21 音频 40V5A1W D985 NPN 29 功放 150V1.5A10W D986 NPN 29 功放 150V1.5A10W D1025 NPN 28 达林顿功放 200V8A50W D1037 NPN BCE 音频功放开关 150V30A180W D1047 NPN 30 音频功放开关 160V12A100W /B817 D1071 NPN 28 功放 300V6A40W DRA-L D1163A NPN 28 行偏转用 350V7A40W60MHz D1175 NPN 12 行偏转用 1500V5A100W 3 =15原 D1273 NPN 28 音频功放 80V3A40W50MHZ 3 =1500 D1302 NPN 21 音频 25V0.5A0.5W200MHZ D1397 NPN BCE 开关 1500V3.5A50W3MHz D1398 NPN BCE 开关 1500V5A50W3MHzD1850 NPN 50A 彩行 1500V7A120W D1859 NPN 50A 音频 80V0.7A1W120MHZ D1863 NPN 50A 音频 120V1A1W100MHZ D1877 NPN 30 彩行 1500V4A50W （ 带阻尼） D1879 NPN 30 彩行 1500V6A60W （ 带阻尼） D1887 NPN 30 彩行 1500V10A70WD1930 NPN 21 达林顿 达林顿 100V2A1.2W 3 =1000 D1975 NPN 53A 音频功放 180V15A150W COP:B1317 D1978 NPN 21 达林顿 120V1.5A0.9W 3 =30000 品 名 极性 管脚 功 能 参 数D1980 NPN 61B 达林顿 100V2A10W 3 =1000-10000 D1981 NPN ECB 达林顿 100V2A1W D1993 NPN 45B 音频低噪 55V0.1A0.4W D1994A NPN ECB 音频驱动 60V1A1W D1997 NPN 45B 鼓励管 40V3A1.5W100MHZ D2021 NPN ECB 音频功放 80V1A1.2W D2021 NPN BCE 音频功放 60V3A2W3MHZ D2136 NPN ECB 功放 80V1A1.2W D2155 NPN 53A 音频功放 180V15A150W D1403 NPN 28B 彩行 1500V6A120W D1403 NPN 28B 彩行 1500V6A120W 原D1415 NPN 28B 功放电源开关 100V7A40W 3 =6000达林顿 D1416 NPN 28B 功放电源开关 80V7A40W 3 =6000（达林顿） D1426 NPN 28B 彩行 1500V3.5A80W 3 =12RRRRRD1427 NPN 28B 彩行 1500V5A80W 3 =12 RRRRR 品名极性管脚 功能参数D1428 NPN 28B 彩行 1500V6A80W 3 =12 RRRR D1431 NPN 28B 彩行 1500V5A80W 3 =20 D1433 NPN 28B 彩行 1500V7A80W 3 =20D2256NPN 46 达林顿功放 D2334 NPN D2335 NPN BCE D2349 NPN BCE D2374 NPN BCE D2375 NPN BCED2388 NPN EBC D2445 NPN BCE D2498 NPN BCE D2588 NPN BCE 达林顿 90V3A1.2W 彩行 1500V12.5A120W 彩行 1500V6A50W 点火器用D1547 NPN BCE 彩行 D1554 NPN BCE 彩行 D1555 NPN BCE 彩行 D1556 NPN BCE 彩行 D1559 NPN BCED1439 NPN BCE 彩行 1500V3A80W 3 =8 D1541 NPN 28B 彩行 1500V3A80W 3 =20D1545 NPN 28B 彩行 1500V5A50W 3 =20 1500V7A80W 3 =20 1500V3.5A80W 3 =12 1500V5A80W 3 =12 1500V6A80W 3 =12达林顿功放 100V20A100W 3 =5000/B1079D1590 NPN 28 达林顿功放150V8A25W 3 =15000D1632 NPN 28B 彩行 1500V4A70WD1640 NPN 29 达林顿功放 120V2A1.2W 3 =4000-40000 D1651 NPN SP 彩行 1500V5A60W3MHZ D1710 NPN BCE 彩行 1500V5A50WD1718 NPN 28C 音频功放 180V15A3.5W20MHZD1762 NPN BCE 音频功放开关 60V3A25W90MHZ /B1185 D1843 NPN BCE 低噪 放大 50V1A1W D1849 NPN 50A 彩行 1500V7A120WDK55 NPN&nb 三极管的符号 sp;BEC 开关 400V4A60W BC307 PNP 21a 通用 50V0.2A0.3WBC327 PNP CBE 低噪 音频 50V0.8A0.625W COM BC337 BC337 NPN 21a 音 频 鼓 励 低 噪 50V0.8A0.625W COM BC327 BC338 NPN 21a 通用 鼓励 50V0.8A0.6 BC546 NPN 21a 通用 80V0.2A0.5WBC547 NPN CBE 通用 50V0.2A0.5W300MHZ BD135 NPN 29 音频 功放 45V1.5A12.5W BD136 PNP 29 音频功放 45V1.5A12.5W BD137 NPN 29 音频 功放 60V1.5A12.5W BD138 PNP 29 音频 功放 60V1.5A12.5W 品 名 极性 管脚 功 能 参 数BD139 PNP 29 音频功放 80V1.5A12.5W BD237 NPN 29 音频 功放 100V2A25WBD238 PNP 29 三极管的工作原理 ;音频 功放 100V2A25W BD243 NPN 28 音频 功放 45V6A65WBD244 PNP 28 音频功放45V6A65WBD681 NPN 29 达林顿功放100V4A40WBD682 NPN 29 达林顿功放100V4A40WBF458 NPN 29 视放250V0.1A10WBU208A NPN 12 彩行1500V5A12.5WBU208D NPN 12 彩行1500V5A12.5W （带阻尼）BU323 NPN 28 达林顿功放450V10A125WBU406 NPN 28 行管400V7A60WBU508A NPN 28 行管1500V7.5A75WBU508A NPN 28 行管1500V7.5A75W 原BU508D NPN 28 行管1500V7.5A75W （带阻尼）BU806 NPN 28 功放400V8A60W DAR-LBU932R NPN 12 功放500V15A150W DAR-LBU941 NPN 12BU150 什么是肖特基二极管8DX NPN 28 开关功放开关功放1500V7A50W /600NS BUX98A NPN 12 功放开关400V30A210W5MHZDTA114 PNP 10K-10K 160V0.6A0.625W（带阻）DTC143 NPN 录像机用4.7K-4.7KHPA100 NPN BCE 大屏彩显行管21#HPA150 NPN BCE 大屏彩显行管21#HSE830 PNP BCE 音频功放80V115W1MHZHSE838 NPN BCE 音频功放80V115W1MHZ COP/MJ4502 MN650 NPN BCE 行管1500V6A80WMJ802 NPN 12 音频功放开关90V30A200WMJ2955 PNP 12 音频功放开关60V15A115WMJ3055 NPN 12 音频功放开关60V15A115WMJ4502 PNP 12 音频功放开关90V30A200W COP/MJ802 MJ10012 NPN 12 达林顿400V10A175WMJ10015 NPN 12 电源开关400V50A200W品名极性管脚功能参数BU2506DX NPN 30BU2508AF NPN 30 BU2508AX NPN 30 BU2508DF NPN 30 开关功放700V8A125W /600NS开关功放700V8A125W /600NS开关功放700V8A125W/600NS（带阻尼）BU2508DX NPN 30尼）开关功放1500V8A50W/600NS（带阻BU2520AF NPN 30 BU2520AX NPN 30 BU2520DF NPN 30 阻）开关功放800V10A150W 1/500NS开关功放1500V10A150W 1/500NS 开关功放800V10A150W1/500NS（带BU2520DX NPN 30 BU2522AF NPN 30 开关功放开关功放开关功放1500V10A50W/600NS （带阻）1500V11A150W /350NSBU2522AX NPN 30 品名极性管脚功能参数1500V11A150W /350NSMJ10016 NPN 12 电源开关500V50A200WMJ10025 12 电源开关850V20A250WMJ11032 NPN 12 电源开关120V50A300W DAR-LMJ11033 PNP 12 电源开关120V50A300W DAR-LMJ13333 NPN 12 电源开关400V20A175WMJ15024 NPN 12 音频功放开关400V16A250W4MHZ（原25.00）MJ15025 PNP 12 音频功放开关400V16A250W4MHZ（原25.00）MJE271 PNP 29 达林顿MJE340 NPN 29 视放300V0.5A20WMJE350 PNP 29 视放300V0.5A20WMJE2955T PNP BCE 音频功放开关60V1075W2MHZMJE3055T NPN BCE 音频功放开关70V1075W2MHZMJE5822 PNP BCE 音频功放开关500V8ABU2525AF NPN 30 开关功放1500V12A150W /350NS BU2525AX NPN 30 开关功放1500V12A150W /350NS BU2527AF NPN 30 开关功放1500V15A150WBU2532AW NPN 30 开关功放1500V15A150W（大屏）BUH515 NPN BCE 行管1500V10A80W MJE9730 NPN BCEMJE13003 NPN 29MJE13005 NPN 28MJE13007 NPN 28功放开关功放开关功放开关400V1.5A14W400V4A60W1500V2.5A60W SE800BUH515D NPN BCE 行管1500V10A80W（带阻尼）功放功放功放TIP31C NPN BCE 功放开关100V3A40W3MHZBUS13A NPN 12 BUS14A NPN 12 BUT11A NPN 28 BUT12A NPN 28 开关开关开关开关功放1000V15A175W1000V30A250W1000V5A100W450V10A125WBUV26 NPN 28 音频功放开关90V14A65W /250ns BUV28A NPN 28 音频功放开关225V10A65W /250ns BUV48A NPN 30 音频功放开关450V15A150W BUW13A NPN 30 功放开关1000V15A150WBUX48 NPN 12 功放开关850V15A125WBUX84 NPN 30 功放开关800V2A40W TIP32C PNP BCE 功放开关TIP35C NPN 30 音频功放开关TIP36C PNP 30 音频功放开关100V3A40W3MHZ100V25A125W3MHZ100V25A125W3MHZ TIP41C NPN 30 音频功放开关TIP42C PNP 30 音频功放开关TIP102 NPN 28 音频功放开关TIP105 28 音频功放开关TIP122 NPN 28 音频功放开关TIP127 PNP 28 音频功放开关TIP137 PNP 28 音频功放开关100V6A65W3MHZ100V6A65W3MHZ100V8A2W100V8A65W DARL100V8A65W DARL100V8A70W DARL3DG6A NPN 6 通用 3DG6B NPN 6 通用 3DG6C NPN 6 通用3DG6D NPN 6 通用TIP142 NPN 30 音频功放开关 100V10A125W DAR-L 品名 极性 管脚 功能参数TIP142 大 NPN 30 音频功放开关 100V10A125W DAR-L TIP147 PNP 30 音频功放开关 100V10A125W DAR-L 0 TIP147 大 PNP 30 音频功放开关 100V10A125W DAR-L 0 TIP152 电梯用 TL431 21 电压基准源UGN3120 SGO 霍尔开关 UGN3144 SGO 霍尔开关 60MIAL1 电磁 /微波炉 1000V60A300W T30G40 NPN BCE 大功率开关管 400V30A300W 5609 COML:5610 5610 COML:5609 9626 NPN21 通用 品名 极性 管脚 功能参数 MPSA42 NPN 21E 视频放大 300V0.5A0.625W MPSA92 PNP 21E视频放大 300V0.5A0.625WMPS2222A NPN 21 高频放大 75V0.6A0.625W300MHZ 9011 NPN EBC 高频放大 50V30mA0.4W150MHz 9012 PNP 贴片 低频放大 50V0.5A0.625W 9013 NPN EBC 低频放大 50V0.5A0.625W 9013 NPN 贴片 低频放大 50V0.5A0.625W 9014 NPN EBC 低噪放大 50V0.1A0.4W150MHZ 9015 PNP EBC 低噪放大 50V0.1A0.4W150MHZ 9018 NPN EBC 高频放大 30V50MA0.4W1GHZ 8050 NPN EBC 高频放大 40V1.5A1W100MHZ 8550 PNP EBC 高频放大 40V1.5A1W100MHZ2N2222 NPN 4A 高频放大 60V0.8A0.5W25/200NS3 =2N2222A NPN 小铁 高频放大 75V0.6A0.625W300MHZ 2N2369 NPN 4A 开关 40V0.5A0.3W800MHZ 2N2907 NPN 4A 通用 60V0.6A0.4W26/70NS 3 =200 2N3055 NPN 12 功率放大 100V15A115W 2N3440 NPN 6 视放 开关 450V1A1W15MHZ 2N3773 NPN 12 音 频 功 放 开 关 160V16A150W COP 2N6609 2N3904 NPN 21E 通用 60V0.2A 3 =10-400 2N3906 PNP 21E 通用 40V0.2A 3 =10-0400 2N5401 PNP 21E 视频放大 160V0.6A0.625W100MHZ 2N5551 NPN 21E 视频放大 160V0.6A0.625W100MHZ 2N5685 NPN 12 音频功放开关 60V50A300W 2N6277 NPN 12 功放 开关 180V50A250W 2N6609 PNP 12 音频功放开关 160V15A150W COP 2N3773 品名 极性 管脚 功能参数2N6678 NPN 12 音频功放开关 650V15A175W15MHZ 2N6718 NPN 小铁 音频功放开关 100V2A2W50MHZ 3DA87A NPN 6 视频放大 100V0.1A1W15V20mA0.1W100MHz 20V20mA0.1W150MHz 20V20mA0.1W250MHz 30V20mA0.1W150MHz3DG12C NPN 7 通用 45V0.3A0.7W200MHz 3DK2B NPN 7 开关 30V30mA0.2W3DK4B NPN 7 开关 40V0.8A0.7W3DK7C NPN 7 开关 25V50mA0.3W 3DD15D NPN 12 电源开关 300V5A50W 3DD102C NPN 12 电源开关 300V5A50W 3522V 5.2V 稳压管 录像机用A634 PNP 28E 音频功放开关 40V2A10WA708 PNP 6 NF/S 80V0.7A0.8W A715C PNP 29 音频功放开关 35V2.5A10W160MHZA733 PNP 21 通用 50V0.1A180MHZ A741 PNP 4 S 20V0.1A <70/120nSA781 PNP 39B 开关 20V0.2A <80/160NSA928 PNP ECB 通用 20V1A0.25WA933 PNP 21 Uni 50V0.1A140MHz A940 PNP 28 音频功放开关 150V1.5A25W4MHZ /C2073 A950 PNP 21 通用 30V0.8A0.6WA966 PNP 21 音频鼓励输出 30V1.5A0.9W COP:C2236 A968 PNP 28 音频功放开关 160V1.5A25W100MHZ /C2238 A1009 PNP BCE 功放开关 350V2A15W A1012 PNP 28 音频功率放 60V5A25W A1013 PNP 21 视频放大 160V1A0.9W A1015 PNP 21 通用 60V0.15A0.4W8MHZ 品 名 极性 管脚 功 能 参 数 A1020 PNP 21 音频 开关 50V2A0.9W A1123 PNP 21 低噪放大 150V0.05A0.75W A1162 PNP 21d 通用 贴片 50V0.15A0.15WA1216 PNP BCE 功放 开关 180V17A200W20MHZ /2922A1220 PNP 29 音 频 功 放 开 关 120V1.5A20W150MHZ/C2690 A1265 PNP BCE 功放 开关 140V10A100W30MHZ /C3182 A1295 PNP BCE 功放 开关 230V17A200W30MHZ /C3264 A1301 PNP BCE 功放 开关 160V10A100W30MHZ /C3280 A1302 PNP BCE 功放 开关 200V15A150W30MHZ /C3281 A1358 PNP 高频 120V1A10W120MHZA1444 PNP BCE 高速电源开关 100V15A30W80MHZ A1494 PNP BCE 功放 开关 200V17A200W20MHZ /C3858 A1516 PNP BCE 功放 开关 180V12A130W25MHZ A1668 PNP 28B 电源 开关 200V2A25W20MHZ A1785 PNP BCE 驱动 400V1A1W/120V1A0.9W140MH A1941 PNP BCE 功放开关 140V10A100WCOP:5198 A1943 PNP BCE 功放 开关 230V15A150W /C5200 原19A1988 PNP 30 功放开关B449 PNP 12 功放开关50V3.5A22.5W 锗管B631K PNP 29 音频功放开关120V1A8W130MHZ /D600K B647 PNP 21 通用120V1A0.9W140MHZ /D667B649 PNP 29 视放180V1.5A1W /D669B669 PNP 28 达林顿功放70V4A40WB673 PNP 28 达林顿功放100V7A40WB675 PNP 28 达林顿功放60V7A40WB688 PNP BCE 音频功放开关120V8A80W /D718B734 PNP 39B 通用60V1A1W /D774B744 PNP 21 通用30V0.1A0.25WB772 PNP 29 音频功放开关40V3A10WB774 PNP 21 通用30V0.1A0.25W 品名极性管脚功能参数B817 PNP 30 功放开关160V12A100W /D1047B834 PNP 28 功放开关60V3A30WB937A PNP 功放开关60V2A35 DRALB1020 PNP 28 功放开关达林顿100V7A40W B =6000B1079 PNP 30 达林顿功放100V20A100W3 =5000/D1559 B1185 PNP 28B 功放开关60V3A25W 70MHZ /D1762B1238 PNP ECB 功放开关80V0.7A1W 100MHZB1240 PNP 39B 功放开关40V2A1W100HZB1243 PNP 39B 功放开关40V3A1W70HZB1316 PNP 54B 驱动功放达林顿100V2A10W3 =15000B1317 PNP BCE 音频功放180V15A150W COP:D1975B1335 PNP 28 音频功放低噪80V4A30W 12MHZB1375 PNP BCE 音频功放60V3A2W9MHZB1400 PNP 28B 达林顿功放120V6A25W 3 =100020000B1429 PNP BCE 功放开关180V15A150WB1494 PNP BCE 达林顿功放120V25A120W3 =2000-20000 C106 NPN EBC 音频功放开关60V1.5A15WC380 NPN 21 C458 NPN 21 高频放大35V0.03A250MHZ 通用30V0.1A230MHzC536 NPN 21 通用40V0.1A180MHZ C752 NPN 21 通用30V0.1A300MHz C815 NPN 21 通用60V0.2A0.25WC828 NPN 21 C900 NPN 21 C943 NPN 4A 通用低噪放大30V0.03A100MHZ 通用60V0.2A200MHZ45V0.05A0.25WC945 NPN 21 通用50V0.1A0.5W250MHZ C1008 NPN 6 通用80V0.7A0.8W50MHZ C1162 NPN 29 音频功放开关35V1.5A10W C1213 NPN 39B 监视器专用35V0.5A0.4W C1222 NPN 21 低噪放大60V0.1A100MHZ 品名极性管脚功能参数C1507 NPN 28 视放300V0.2A15WC1674 NPN 21 HF/ZF 30V0.02A600MHzC1815 NPN 21 通用60V0.15A0.4W8MHZC1855 NPN 21f HF/ZF 20V0.02A550MHzC1875 NPN 12 彩行1500V3.5A50WC1906 NPN 21 高频放大30V0.05A1000MHZC1942 NPN 12 彩行1500V3A50WC1959 NPN 21 通用30V0.4A0.5W300MHzC1970 NPN 28 手机发射40V0.6A PQ=1.3W/175MHZ C1971 NPN 28A 手机发射35V2.0A PQ=7.0W/175MHZ C1972 NPN 28A 手机发射35V3.5A PQ=15W/175MHZ C2021 NPN 21 HF 30V0.03A200MHZC2027 NPN 12 行管1500V5A50WC2036C2068 NPN 28E 视频放大300V0.05A1.5W80MHZC2073 NPN 28 功率放大150V1.5A25W4MHZ /A940C2078 NPN 28 音频功放开关80V3A10W150MHZC2120 NPN 21 通用30V0.8A0.6WC2228 NPN 21 视频放大160V0.05A0.75WC2230 NPN 21 视频放大200V0.1A0.8WC2233 NPN 28 音频功放开关200V4A40WC2236 NPN 21 通用30V1.5A0.9W /A966C2238 NPN 28 音频功放关160V1.5A25W100MHZ /A968C2320 NPN 21 通用50V0.2A0.3W200MHZC2335 NPN 28 视频功放500V7A40WC2373 NPN 28 功放200V7.5A40WC2383 NPN 21 视频开关160V1A0.9W /A1015C2443 NPN 大铁功放开关600V50A400WC2481 NPN 29 音频功放开关150V1.5A20W品名极性管脚功能参数C2482 NPN 21 视频放大300V0.1A0.9WC2500 NPN 21 通用30V2A0.9W150MHZC2594 NPN 29 音频功放开关40V5A10WC2611 NPN 29 视频放大300V0.1A1.25WC2625 NPN 30 音频功放开关450V10A80WC2682 NPN 29 NF/Vid 180V0.1A8WC2688 NPN 29 视放管300V0.2A10W80MHZC2690 NPN 29 音频功放关120V1.2A20W150MHZ/A1220PC2751 NPN BCE 电源开关500V15A120 W3 =40C2837 NPN 30 音频功放开关150V10A100WC2898 NPN 28 音频功放开关500V8A50WC2922 NPN 43 音频功放关180V17A200W50MHZ /A1216C1494 NPN 40A 发射36V6A PQ=40W/175MHZ C3026 NPN 12 开关管1700V5A50W3 =209 / 19C3030 NPN BCE 开关管达林顿 900V7A80W B =15C3039 NPN 28 电源开关 500V7A50W B =40 C3058 NPN 12 开关管 600V30A200W 3 =15 C4106 NPN BCE 电源开关 500V7A50W20MHZ 品 名 极性 管脚 功 能 参 数C3148 NPN 28 电源开关 C3150 NPN 28 电源开关 C3153 NPN 30 电源开关 C3182 NPN 30 功放开关 C3198 NPN 21 高频放大 900V3A40W 3 =15 900V3A50W 3 =15 900V6A100W 3 =15 140V10A100W 3 =95/A1265 60V0.15A0.4W130MHZC4111 NPN BCE 开关 行管 1500V10A150W C4119 NPN BCE 微波炉 开关 1500V15A250W C4231 NPN 50C 音频功放 800V2A30WC4237 NPN BCE C4242 NPN BCE C4288 NPN BCE 高压高速开关 1000V8A120W30MHZ 高压高速开关 450V7A40W 行管 1400V12A200W8MHZ C3262 NPN BCE 达林顿功放 800V10A100WC4297 NPN BCE 电源开关 500V12A75W10MHZ C3264 NPN BCE PA 功放开关 230V17A200W 3 =170/A1295 C4429 NPN BCE C3280 NPN 30 音频功放开关 C3281 NPN 30 音频功放开关 C3300 NPN 30 音频功放开关 160V12A120W 3 =100 200V15A150W30MHZ 3=100 100V15A100W 3=600 C4517 NPN BCE C4532 NPN BCE电源开关 音频功放 1100V8A60W 550V3A30W6MHZ C4582 NPN 28b 电源开关 600V15A75W20MHZ C3310 NPN 28C 电源开关 500V5A40W 3=20 C3320 NPN 28C 电源开关 500V15A80W 3=15 C3355 NPN 21F 高频放大 20V0.1A6500MHZ 品名极性管脚 功能参数 C3358 NPN 40B 高频放大 20V0.1A7000MHZ C3457 NPN BCE 电源开关 1100V3A50W 3 =12 C3460 NPN BCE 电源开关 1100V6A100W 3 =12 C3466 NPN BCE 电源开关 1200V8A120W 3 =10 C3505 NPN 28B 电源开关 900V6A80W 3 =20 C3527 NPN BCE 电源开关 500V15A100W 3 =13 C3528 NPN BCE 电源开关 500V20A150W 3=13 C3595 NPN 29 射频 30V0.5A1.2W 3=90 ON4673 NPN BCE C3679 NPN BCE 电源开关 900V5A100W6MHZ ON4873 NPN BCEC4706 NPN BCE 电源开关 900V14A130W6MHz C4742 NPN 46 彩行 1500V6A50W （ 带阻尼 ） C4745 NPN 46 彩行 1500V6A50W C4747 NPN 46 彩行 1500V10A50WC4769 NPN BCE 微机行管 1500V7A60W （ 带阻尼 ） C4913 NPN BCE 大屏视放管 2000V0.2A35W C4924 NPN BCE 音频功放 800V10A70W C4927 NPN BCE 行管 1500V8A50WC4927 NPN BCE SONY29" 行管 1500V8A50W 原装 C4941 NPN BCE 行管 1500V6A65W 500/380NS C4953 NPN BCE 500V2A25W C3680 NPN BCE 电源开关 900V7A120W6MHZC3688 NPN BCE 彩行 1500V10A150W C3720 NPN BCE 彩行 1200V10A200W C3783 NPN BCE 高压高速开关 900V5A100W 黄河 21" C3795 NPN BCE 高压高速开关 900V5A2W8MHz C3807 NPN BCE 低噪放大 30V2A1.2W260MHZ C3858 NPN BCE 功放开关 200V17A200W20MHZ /A1494 C3866 NPN BCE 高压高速开关 900V3A40W C3873 NPN BCE 高压高速开关 500V12A75W30MHZ C3886 NPN BCE 开关 ,行管 1400V8A50W8MHZ C3893 NPN 28B 行管 1400V8A50W8MHZ C3907 NPN 28B 功放开关 180V12A130W30MHZ C3953 NPN 29 视放 120V0.2A1.3W 4000MHZ C5020 NPN BCE 彩行 1000V7A100W C5068 NPN BCE 彩行 1500V10A50W C5086 NPN BCE 彩行 1500V10A50W C5088 NPN BCE 彩行 1500V10A50WC5129 NPN BCE 彩显行管 1500V8A50W （ 带阻） C5132 NPN BCE 彩行 1500V16A50W 品 名 极性 管脚 功 能 参 数C5144 NPN BCE C5148 NPN BCEC5149 NPN BCE C5198 NPN BCE C5200 NPN BCE C5207 NPN BCEC3987 NPN 28 达林顿 C3995 NPN BCE 50V3A20W 3=1000 1500V12A180W 34 寸 C5243 NPN BCE C3997 NPN BCE C3998 NPN BCE C4024 NPN BCE 行管 行管 行管 功放开关 100V10A35W 24MHZ 1500V15A250W 1500V25A250W C5244 NPN BCE C5249 NPN BCEC5250 NPN BCE C5251 NPN BCE C4038 NPN BCE C4059 NPN BCE 门电路 50V0.1A0.3W180MHZ 高速开关 600V15A130W 0.5/2.2USC5252 NPN BCE C5294 NPN BCE大屏彩行 1700V20A200W 高速高频行管 1500V8A50W （ 带阻 ） 功放开关 140V10A100W 功放开关 230V15A150W /A1943 原 彩行 1500V10A50W 原彩行 彩行 开关 彩行 彩行 1700V15A200W 原 1700V15A200W 1000V7A100W 原 1500V12A50W 原 1500V15A100W 原。
