如何用万用表测量三极管的三个管脚的简单方法

怎样用万用表辨别三极管的三个极答案数字万用表测试与指针万用表有区别，那么用数字万用表如何测试出三极管的极性呢？首先将万用表打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

------------------------------------------------------------------------------------------------------1 中、小功率三极管的检测A 已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)测量极间电阻。

将万用表置于R×100或R×1K挡，按照红、黑表笔的六种不同接法进行测试。

其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。

但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。

(b) 三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。

ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO 的增大。

而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。

通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1K挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。

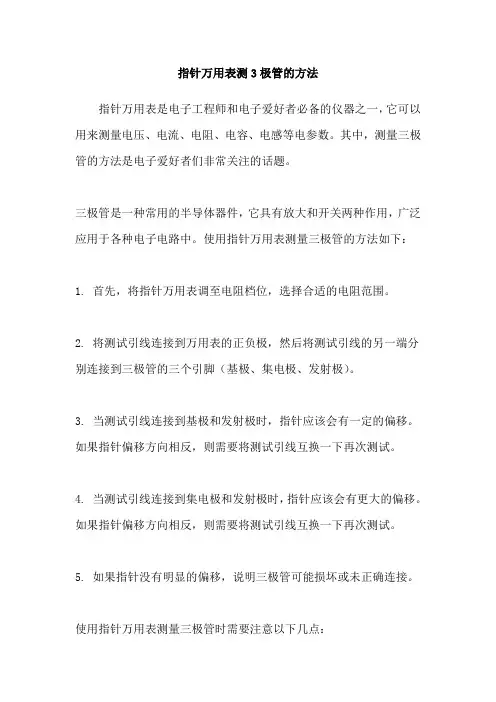

指针万用表测3极管的方法
指针万用表是电子工程师和电子爱好者必备的仪器之一，它可以用来测量电压、电流、电阻、电容、电感等电参数。

其中，测量三极管的方法是电子爱好者们非常关注的话题。

三极管是一种常用的半导体器件，它具有放大和开关两种作用，广泛应用于各种电子电路中。

使用指针万用表测量三极管的方法如下：
1. 首先，将指针万用表调至电阻档位，选择合适的电阻范围。

2. 将测试引线连接到万用表的正负极，然后将测试引线的另一端分别连接到三极管的三个引脚（基极、集电极、发射极）。

3. 当测试引线连接到基极和发射极时，指针应该会有一定的偏移。

如果指针偏移方向相反，则需要将测试引线互换一下再次测试。

4. 当测试引线连接到集电极和发射极时，指针应该会有更大的偏移。

如果指针偏移方向相反，则需要将测试引线互换一下再次测试。

5. 如果指针没有明显的偏移，说明三极管可能损坏或未正确连接。

使用指针万用表测量三极管时需要注意以下几点：
1. 测量前应先确认三极管的引脚标号和类型，以免测量错误。

2. 测量时，应尽量避免手持测试引线或连接不牢造成测量不准确或引起电击事故。

3. 如果需要测量三极管的特性曲线，需要使用数字万用表或示波器等更为精确的仪器。

总之，指针万用表是一种简单易用的测量工具，适用于初学者和简单的电路测量。

但在实际应用中，建议使用更为精确的仪器进行测量。

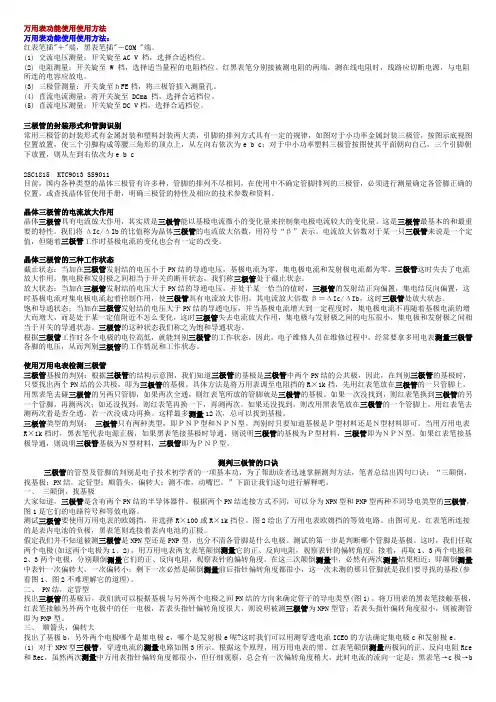

万用表功能使用使用方法万用表功能使用使用方法：红表笔插"＋"端，黑表笔插"－COM "端。

(1) 交流电压测量：开关旋至AC V 档，选择合适档位。

(2) 电阻测量：开关旋至 W 档，选择适当量程的电阻档位。

红黑表笔分别接被测电阻的两端，测在线电阻时，线路应切断电源，与电阻所连的电容应放电。

(3) 三极管测量：开关旋至ｈFE档，将三极管插入测量孔。

(4) 直流电流测量：将开关旋至 DCma 档，选择合适档位。

(5) 直流电压测量：开关旋至DC V档，选择合适档位。

三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c2SC1815 KTC9013 SS9011目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。

这是三极管最基本的和最重要的特性。

我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。

电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。

晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。

放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。

万用表测3极管的简单方法万用表测量3极管有一系列简单而有效的方法，这些方法可用来检测3极管的状态，确保它们能够正常工作。

下面，我将分享几种在使用万用表测量3极管时的基本方法。

首先，要测量3极管的共射放大器，需要将测量电压连接到被测元件的两个极间。

并且将万用表的嗅探器或节点探测器连接到中间顶点的那个极上。

这样，万用表就可以感知到电流的变化，一旦识别到变化，就可以确定测量元件的准确状态。

其次，为了测试3极管的阻抗，需要令万用表以扫描频率按固定步长变化测量电压，以确定结构在不同频率上的电阻。

在扫描过程中可以观察3极管在不同频率与电压之间的反应。

从而判断3极管在不同频率下的电阻或阻抗。

另外，在测量3极管的开关特性时，也需要使用万用表。

具体操作是，将测量电压连接到3极管的两个极的中间极上，然后，调整测量电压的强度，逐渐提高强度，直到观察得到电流转换的瞬间，从而确定3极管的行为特性。

最后，在测量3极管的偏置状态时，也需要使用万用表。

首先，将电压源连接到3极管顶点极上，然后将万用表嗅探器或节点探测器连接到极对极之间。

然后将3极管调节至零失灵点，然后调整电压源，确定3极管的正负偏差值。

此外，如果想要更好地了解3极管的特性，还可以使用直流电路范式和交流电路范式进行测量。

DC电路范式测试可以帮助确定电路中三极管的放大特性，以及三极管对对象参数的响应，而AC电路模型测量则可以确定三极管在变压器输入信号下的行为特性。

以上就是三极管测量使用万用表时的简单而有效的几种方法。

不管是判断共射放大器状态、测量阻抗、检查开关性能还是测量偏置状态，使用这些方法都可以帮助我们快速准确地了解3极管的工作状态。

因此，我们应该熟悉利用万用表测量3极管的具体操作过程，从而将快速准确地测量三极管的时间节省下来，使电子设备能够正常工作。

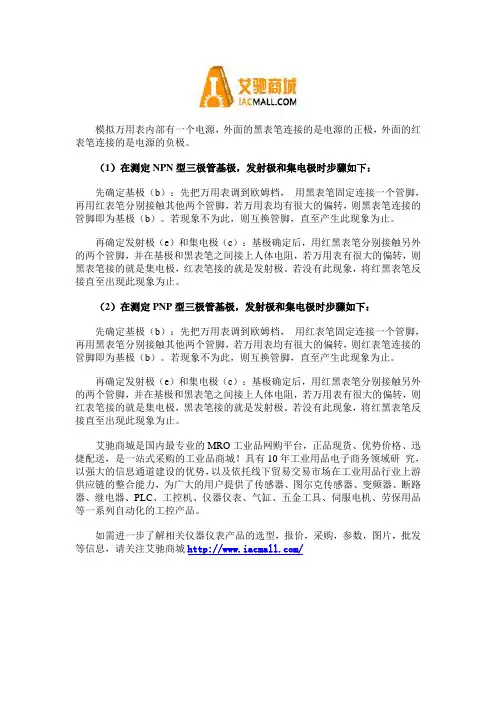

模拟万用表内部有一个电源，外面的黑表笔连接的是电源的正极，外面的红表笔连接的是电源的负极。

（1）在测定NPN型三极管基极，发射极和集电极时步骤如下：先确定基极（b）：先把万用表调到欧姆档，用黑表笔固定连接一个管脚，再用红表笔分别接触其他两个管脚，若万用表均有很大的偏转，则黑表笔连接的管脚即为基极（b）。

若现象不为此，则互换管脚，直至产生此现象为止。

再确定发射极（e）和集电极（c）：基极确定后，用红黑表笔分别接触另外的两个管脚，并在基极和黑表笔之间接上人体电阻，若万用表有很大的偏转，则黑表笔接的就是集电极，红表笔接的就是发射极。

若没有此现象，将红黑表笔反接直至出现此现象为止。

（2）在测定PNP型三极管基极，发射极和集电极时步骤如下：先确定基极（b）：先把万用表调到欧姆档，用红表笔固定连接一个管脚，再用黑表笔分别接触其他两个管脚，若万用表均有很大的偏转，则红表笔连接的管脚即为基极（b）。

若现象不为此，则互换管脚，直至产生此现象为止。

再确定发射极（e）和集电极（c）：基极确定后，用红黑表笔分别接触另外的两个管脚，并在基极和黑表笔之间接上人体电阻，若万用表有很大的偏转，则红表笔接的就是集电极，黑表笔接的就是发射极。

若没有此现象，将红黑表笔反接直至出现此现象为止。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

万用表测三极管管脚（简单版）3推荐首先将万用表（数字，本人已经好久没用指针式万用表了）打到测试二极管端，用万用表的红表笔接触三极管的其中一个管脚，而用万用表另外的那支表笔去测试其余的管脚，直到测试出如下结果：1、如果三极管的黑表笔接其中一个管脚，而用红表笔测其它两个管脚都导通有电压显示，那么此三极管为PNP三极管，且黑表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的红表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

2、如果三极管的红表笔接其中一个管脚，而用黑表笔测其它两个管脚都导通有电压显示，那么此三极管为NPN三极管，且红表笔所接的脚为三极管的基极B，用上述方法测试时其中万用表的黑表笔接其中一个脚的电压稍高，那么此脚为三极管的发射极E，剩下的电压偏低的那个管脚为集电极C。

使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。

但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。

我倒认为数字万用表在测量三极管时更加的方便。

以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。

大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。

手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。

图1 三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B极）。

图2 三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。

如何使用数字万用表判断三极管的管脚极性以S9013的三极管，假设不知它是PNP管还是NPN管。

图1三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B 极）。

图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。

对于NPN管，当红表笔（连表内电池正极）连在基极上。

从图4可以得知，手头上的S9013为NPN管，中间的管脚为基极。

图3万用表的二极管测量档图4判断S9013的B极和管型找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。

如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。

而利用数字表的三极管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

表打到hFE档上，S9013插到NPN的小孔上，B极对上面的B字母。

读数，再把它的另二脚反转，再读数。

读数较大的那次极性就对上表上所标的字母，这时就对着字母去认S9013的C，E极。

学会了，其它的三极管也就一样这样做了，方便快速。

图5万用表上的hFE档图6判断C，E极图7判断C，E极常用三极管类型9012是PNP型三极管，9013是NPN型三极管。

9013不能代替9012使用的。

但是可用9015代替9012。

在一般情况下也可以用8550代替9012。

9011:NPN9012:PNP9013:NPN9014:NPN9015:PNP8550:PNP8050:NPN如需严格的参数资料，请查半导体手册。

用数字万用表判断晶体管的E、B、C极三个管脚的方法与指针式万用表用电阻档去测量是不一样的。

要用测量二极管的档位才能判断出晶体管E、B、C极的三个管脚。

以UT6OE为例介绍具体的测量办法:把数字万用表拨在二极管测量档。

图1：数字万用表与三极管连接的情况1)先找晶体管基极:用红表笔分三次接被测晶体管的①、②、③脚，黑表笔分别接另外两根引线(见图1)，得出表的测试结果。

表1:找基极时的测试数据从表1中可以看出当黑表笔接③红表笔分别接①、②时，显示两次正向电压值，所以可以找出③脚是基极，且为PNP型晶体管。

2)找集电极和发射极:如上例找出PNP型晶体管的③脚为基极后，用数字万用表二极管档黑表笔接㈢脚，红表笔分别接①和②脚(如果是测NPN型管表笔与上述相反)，结果测得③脚与①脚的电压为0·699V，而③脚与②脚之间的电压为0·680V，因此可以得知示值为0·699V时，红表笔接的是发射极①脚;示值为0·680V的一次，红表笔接的是集电极②脚。

三极管的检测方法1、中、小功率三极管的检测A、已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏(a)、测量极间电阻。

将万用表置于R×100或R×1k挡，按照红、黑表笔的六种不同接法进行测试。

其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。

但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。

(b)、三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。

ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。

而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。

通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1k挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。

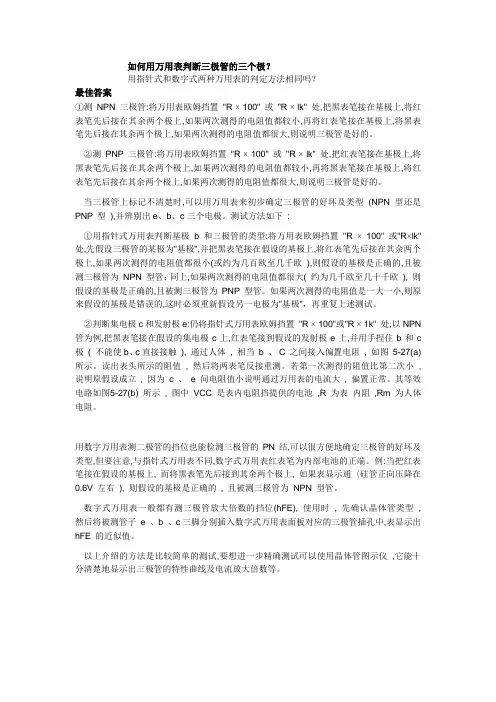

如何用万用表判断三极管的三个极？用指针式和数字式两种万用表的判定方法相同吗？最佳答案①测NPN 三极管:将万用表欧姆挡置"R × 100" 或"R × lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

②测PNP 三极管:将万用表欧姆挡置"R × 100" 或"R × lk" 处,把红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

当三极管上标记不清楚时,可以用万用表来初步确定三极管的好坏及类型(NPN 型还是PNP 型),并辨别出e、b、c三个电极。

测试方法如下:①用指针式万用表判断基极b 和三极管的类型:将万用表欧姆挡置"R ×100" 或"R×lk" 处,先假设三极管的某极为"基极",并把黑表笔接在假设的基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都很小(或约为几百欧至几千欧),则假设的基极是正确的,且被测三极管为NPN 型管；同上,如果两次测得的电阻值都很大( 约为几千欧至几十千欧), 则假设的基极是正确的,且被测三极管为PNP 型管。

如果两次测得的电阻值是一大一小,则原来假设的基极是错误的,这时必须重新假设另一电极为"基极"，再重复上述测试。

②判断集电极c和发射极e:仍将指针式万用表欧姆挡置"R × 100"或"R × 1k" 处,以NPN 管为例,把黑表笔接在假设的集电极c上,红表笔接到假设的发射极e上,并用手捏住b和c 极( 不能使b、c直接接触), 通过人体, 相当b 、C 之间接入偏置电阻, 如图5-27(a) 所示。

数字万⽤表判别三极管类型⽅法-很简单1、三极管类型的判别：三极管只有两种类型，即ＰＮＰ型和ＮＰＮ型。

判别时只要知道基极是Ｐ型材料还Ｎ型材料即可。

⽤数字万⽤表红笔（代表电源正极）接基极与其他两极测量时导通，则说明三极管的基极为Ｐ型材料，三极管即为ＮＰＮ型。

如果红表笔接基极与其他两极测量不导通，则说明三极管基极为Ｎ型材料，三极管即为ＰＮＰ型。

2、2、3DD15D三极管的引脚是怎么区分的1是基极b，2是发射极e，外壳是集电极c不⽤测，⾯对管脚，管脚靠上，左⾯是b，⽯⾯是e，只要结构相同的，不分型号，都⼀样。

3、PNP三极管图集电极 C发射极E识别⽅法：直线的是基极，有箭头的是发射极，剩下就是集电极。

箭头朝向代表电流⽅向，PNP管箭头指向内，NPN管箭头指向外。

4、PNP管包含3AG，3AX,3AK,3AD,3CG,3CX等。

NPN管包含3DG,3DX,3DK,3DD,3DA,3BX等。

3AX 为PNP型低频⼩功率管3BX 为NPN型低频⼩功率管3CG 为PNP型⾼频⼩功率管3DG 为NPN型⾼频⼩功率管3AD 为PNP型低频⼤功率管3DD 为NPN型低频⼤功率管3CA 为PNP型⾼频⼤功率管3DA 为NPN型⾼频⼤功率管6、知道三极管各电极对地的电压值，判断管⼦⼯作状态：NPN:VC>VB>VE：发射结正偏，集电结反偏，放⼤状态VB>VE,VB>VC：发射结正偏，集电结正偏，饱和状态VBVBVC：发射结反偏，集电结正偏，反向运⽤状态PNP：VBVC：发射结正偏，集电结反偏，放⼤状态VBVB>VE,VB>VC：发射结反偏，集电结反偏，截⽌状态VB>VE,VB7、三极管的结构与分类晶体三极管晶体三极管⼜称半导体三极管，简称晶体管或三极管。

在三极管内，有两种载流⼦：电⼦与空⽳，它们同时参与导电，故晶体三极管⼜称为双极型晶体三极管，简记为BJT。

它的基本功能是具有电流放⼤作⽤。

万用表测量三极管的方法一、了解三极管。

1.1 三极管是啥。

三极管啊，那可是电子电路里相当重要的小玩意儿呢。

它就像一个小小的交通指挥官，在电路里控制着电流的走向。

简单来说，它有三个电极，分别是基极、集电极和发射极。

这三个极相互配合，就能让三极管在放大、开关等电路功能里大显身手。

1.2 为啥要测量。

二、万用表准备。

2.1 万用表类型。

万用表有指针式和数字式两种。

指针式万用表就像个老派的钟表，指针会在表盘上晃悠，通过指针的位置来读数。

数字式万用表呢，就直接显示数字，简单明了，就像现在的电子表，一眼就能看清楚数值。

这两种万用表都能用来测量三极管。

2.2 档位选择。

测量三极管的时候，我们得把万用表调到合适的档位。

对于指针式万用表，一般要用到电阻档，不同的三极管可能需要不同的量程，就像不同的锁可能需要不同大小的钥匙。

数字式万用表呢，有的有专门的三极管测量档位，如果没有，也可以用二极管测试档位来测量。

三、测量步骤。

3.1 确定基极。

首先要确定三极管的基极。

这就像找到一个团队的核心人物一样。

我们可以把万用表的表笔分别接触三极管的三个电极中的任意两个，然后交换表笔再测一次。

如果两次测量中，有一组测量结果显示出比较小的电阻值（指针式万用表）或者有一定的电压显示（数字式万用表），那么这两个电极中的其中一个就是基极。

这就有点像“顺藤摸瓜”，通过这种方法把基极找出来。

3.2 判别类型。

找到基极之后，就可以判别三极管的类型了。

如果用红表笔接基极，黑表笔分别接另外两个电极时，测量结果都比较小（指针式万用表）或者有正向电压显示（数字式万用表），那这个三极管就是NPN型的；反之，如果黑表笔接基极，红表笔接另外两个电极时测量结果符合上述情况，那就是PNP型的。

这就像区分男女一样，有不同的特征来判断。

3.3 测量好坏。

最后就是测量三极管的好坏了。

对于NPN型三极管，我们把万用表调到合适的电阻档或者二极管测试档，黑表笔接集电极，红表笔接发射极，正常情况下应该有一定的电阻值或者正向电压显示，如果显示无穷大或者为零，那就可能是三极管坏了。

使用数字万用表判断三极管管脚使用数字万用表判断三极管管脚一、概述三极管是一种常用的电子元件，具有放大和开关的作用。

正确地判断三极管的管脚，对于正确地使用三极管非常重要。

数字万用表是一种现代化的测量仪器，具有测量精度高、测量范围广、操作简便等优点，可以使用数字万用表来判断三极管的管脚。

二、数字万用表判断三极管管脚的原理数字万用表判断三极管管脚的原理是利用三极管的特性，通过测量三极管不同管脚之间的电阻值，来判断各个管脚的极性。

具体来说，数字万用表可以通过以下步骤来判断三极管的管脚：1.确定基极（B）：将数字万用表的红表笔接在三极管的其中一个管脚上，黑表笔分别接在其他两个管脚上，测量两次电阻值。

如果两次测量的电阻值都很小（一般小于几百欧），则红表笔所接的管脚为基极（B）。

2.确定集电极（C）和发射极（E）：将数字万用表的红表笔接在基极（B）上，黑表笔分别接在其他两个管脚上，测量两次电阻值。

然后，将表笔对调，再次测量两次电阻值。

这四次测量的电阻值中，有一次测量的电阻值应该比其他三次测量的电阻值都大（一般大于几千欧），这一次测量的红表笔所接的管脚为集电极（C），黑表笔所接的管脚为发射极（E）。

三、数字万用表判断三极管管脚的步骤下面是使用数字万用表判断三极管管脚的步骤：1.将数字万用表打到二极管档（一般为二极管和蜂鸣器档）。

2.将红表笔接到三极管的其中一个管脚上，黑表笔分别接到其他两个管脚上，测量两次电阻值。

如果两次测量的电阻值都很小（一般小于几百欧），则红表笔所接的管脚为基极（B）。

3.将红表笔接到基极（B）上，黑表笔分别接到其他两个管脚上，测量两次电阻值。

然后，将表笔对调，再次测量两次电阻值。

这四次测量的电阻值中，有一次测量的电阻值应该比其他三次测量的电阻值都大（一般大于几千欧），这一次测量的红表笔所接的管脚为集电极（C），黑表笔所接的管脚为发射极（E）。

4.确认测量结果：根据以上步骤，可以得到三极管的三个管脚的极性。

创作编号：BG7531400019813488897SX创作者：别如克*用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V 或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E 孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E 孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

由万用电表欧姆挡的等效电路可知，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极（如这两个电极为1、2），用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢？这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

（1）对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致（“顺箭头”），所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

1、三极管类型的判别：三极管只有两种类型，即ＰＮＰ型和ＮＰＮ型。

判别时只要知道基极是Ｐ型材料还Ｎ型材料即可。

用数字万用表红笔（代表电源正极）接基极与其他两极测量时导通，则说明三极管的基极为Ｐ型材料，三极管即为ＮＰＮ型。

如果红表笔接基极与其他两极测量不导通，则说明三极管基极为Ｎ型材料，三极管即为ＰＮＰ型。

2、2、3DD15D三极管的引脚是怎么区分的1是基极b，2是发射极e，外壳是集电极c不用测，面对管脚，管脚靠上，左面是b，石面是e，只要结构相同的，不分型号，都一样。

3、PNP三极管图集电极C发射极E识别方法：直线的是基极，有箭头的是发射极，剩下就是集电极。

箭头朝向代表电流方向，PNP管箭头指向内，NPN管箭头指向外。

4、PNP管包含3AG，3AX,3AK,3AD,3CG,3CX等。

NPN管包含3DG,3DX,3DK,3DD,3DA,3BX等。

3AX 为PNP型低频小功率管3BX 为NPN型低频小功率管3CG 为PNP型高频小功率管3DG 为NPN型高频小功率管3AD 为PNP型低频大功率管3DD 为NPN型低频大功率管3CA 为PNP型高频大功率管3DA 为NPN型高频大功率管6、知道三极管各电极对地的电压值，判断管子工作状态：NPN:VC>VB>VE：发射结正偏，集电结反偏，放大状态VB>VE,VB>VC：发射结正偏，集电结正偏，饱和状态VB<VE,VB<VC：发射结反偏，集电结反偏，截止状态VB<VE,VB>VC：发射结反偏，集电结正偏，反向运用状态PNP：VB<VE,VB>VC：发射结正偏，集电结反偏，放大状态VB<VE,VB<VC：发射结正偏，集电结正偏，饱和状态VB>VE,VB>VC：发射结反偏，集电结反偏，截止状态VB>VE,VB<VC：发射结反偏，集电结正偏，反向运用状态7、三极管的结构与分类晶体三极管晶体三极管又称半导体三极管，简称晶体管或三极管。

如何万用表测量三极管BCE管脚的方法用万用表判断三极管管脚的方法:将万用表调至电阻挡的R×1k挡，先用红表笔放在三极管的一只脚上，用黑表笔去碰三极管的另两只脚，如果两次全通，则红表笔所放的脚就是三极管的基极（B）。

如果一次没找到，则红表笔换到三极管的另一个脚，再测两次；如还没找到，则红表笔再换一下，再测两次。

如果还没找到，则改用黑表笔放在三极管的一个脚上，用红表笔去测两次看是否全通，若一次没成功再换。

这样最多测量12 次，总可以找到基极。

三极管只有两种类型，即PNP 型和NPN 型。

判别时只要知道基极是P 型材料还N 型材料即可。

当用万用表R×1k挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为P 型材料，三极管即为NPN 型。

如果红表笔接基极导通，则说明三极管基极为N 型材料，三极管即为PNP 型。

三极管是大家常用的电子元件有pnp 以及npn 类型，引脚排列每个不同型号的管子大多都有不同的排列方法，这使得我们初学电子的人很容易就犯了错误，下面介绍判断三极管引脚的方法。

一、三颠倒，找基极大家知道，三极管是含有两个PN 结的半导体器件。

根据两个PN 结连接方式不同，可以分为NPN 型和PNP 型两种不同导电类型的三极管，图1 是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2 绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN 型还是PNP 型，也分不清各管脚是什。

数字万用表如何测三极管
要测量三极管，可以按照以下步骤进行：
1. 确定三极管的引脚：通常，三极管的三个引脚分别标记为E （发射极）、B（基极）和C（集电极）。

查找三极管的规格书或通过线路图来确认引脚。

2. 设置万用表：将万用表的旋钮设置到电阻测量（Ω）档位。

3. 测量发射极-基极间电阻：将万用表的两个探针分别连接到三极管的发射极和基极。

如果电阻读数为无限大（通常显示为"1"），则说明发射极-基极间存在一个开路。

如果电阻读数接近于零，说明发射极-基极间存在一个短路。

4. 测量集电极-基极间电阻：将万用表的两个探针分别连接到三极管的集电极和基极。

用相同的方式进行电阻测量，以确定集电极-基极间的状态。

5. 测量发射极-集电极间电阻：将万用表的两个探针分别连接到三极管的发射极和集电极。

用相同的方式进行电阻测量，以确定发射极-集电极间的状态。

通过上述步骤，您可以测量三极管的不同引脚之间的电阻，以便确定其状态和工作方式。

请注意，三极管的具体测量方法可能会因型号和制造商而有所不同，因此最好在使用前阅读其规格书或参考相关的使用说明。
