什么是闪存

tf卡是什么样子TF卡又称T-Flash卡，全名：TransFLash，又名：Micro SD，由摩托罗拉与SANDISK共同研发，在2004年推出。

是一种超小型卡(11*15*1MM)，约为SD卡的1/4，可以算目前最小的储存卡了。

TF是小卡，SD是大卡，都是闪存卡的一种。

TF卡尺寸最小，可经SD卡转换器后，当SD卡使用。

利用适配器可以在使用SD作为存储介质的设备上使用。

TransFlash主要是为照相手机拍摄大幅图像以及能够下载较大的视频片段而开发研制TransFlas卡可以用来储存个人数据，例如数字照片、MP3、游戏及用于手机的应用和个人数据等，还内设置版权保护管理系统，让下载的音乐、影像及游戏受保护;未来推出的新型TransFlash还备有加密功能，保护个人数据、财政纪录及健康医疗文件。

体积小巧的TransFlash让制造商无须顾虑电话体积即可采用此设计，而另一项弹性运用是可以让供货商在交货前随时按客户不同需求做替换，这个优点是嵌入式闪存所没有的。

功能：MicroSD 卡是一种极细小的快闪存储器卡，其格式源自SanDisk 创造，原本这种记忆卡称为 T-Flash，及TF卡(3张)后改称为TransFlash;而重新命名为microSD的原因是因为被SD协会(SDA)采立。

另一些被SDA采立的记忆卡包括miniSD和SD卡。

其主要应用于移动电话，但因它的体积微小和储存容量的不断提升，现在已经使用于GPS设备、便携式音乐播放器和一些快闪存储器盘中。

它的体积为 15mm x 11mm x1mm ，差不多相等于手指甲的大小，是现时最细小的记忆卡。

它也能通过SD转接卡来接驳于SD卡插槽中使用。

现时MicroSD卡提供128MB、256MB、512MB、1G、2G、4G、8G、16G和32G的容量。

RAM的讲解问题1：什么是DRAM、SRAM、SDRAM？答：名词解释如下DRAM--------动态随即存取器，需要不断的刷新，才能保存数据，⽽且是⾏列地址复⽤的，许多都有页模式SRAM--------静态的随机存储器，加电情况下，不需要刷新，数据不会丢失，⽽且⼀般不是⾏列地址复⽤的SDRAM-------同步的DRAM，即数据的读写需要时钟来同步问题2：为什么DRAM要刷新，SRAM则不需要？答：这是由RAM的设计类型决定的，DRAM⽤了⼀个T和⼀个RC电路，导致电容会漏电和缓慢放电，所以需要经常刷新来保存数据问题3：我们通常所说的内存⽤的是什么呢？这三个产品跟我们实际使⽤有什么关系？答：内存（即随机存贮器RAM）可分为静态随机存储器SRAM，和动态随机存储器DRAM两种。

我们经常说的“内存”是指DRAM。

⽽SRAM⼤家却接触的很少。

问题4：为什么使⽤DRAM⽐较多、⽽使⽤SRAM却很少？答：1）因为制造相同容量的SRAM⽐DRAM的成本⾼的多，正因为如此，才使其发展受到了限制。

因此⽬前SRAM基本上只⽤于CPU内部的⼀级缓存以及内置的⼆级缓存。

仅有少量的⽹络服务器以及路由器上能够使⽤SRAM。

2）存储单元结构不同导致了容量的不同：⼀个DRAM存储单元⼤约需要⼀个晶体管和⼀个电容（不包括⾏读出放⼤器等），⽽⼀个SRAM存储单元⼤约需要六个晶体管。

DRAM和SDRAM由于实现⼯艺问题，容量较SRAM⼤，但是读写速度不如SRAM。

问题5：⽤得最多的DRAM有什么特点呢？它的⼯艺是什么情况？（通常所说的内存就是DRAM）答：1）DRAM 需要进⾏周期性的刷新操作，我们不应将SRAM与只读存储器（ROM）和Flash Memory相混淆，因为SRAM是⼀种易失性存储器，它只有在电源保持连续供应的情况下才能够保持数据。

“随机访问”是指存储器的内容可以以任何顺序访问，⽽不管前⼀次访问的是哪⼀个位置。

2）DRAM和SDRAM由于实现⼯艺问题，容量较SRAM⼤。

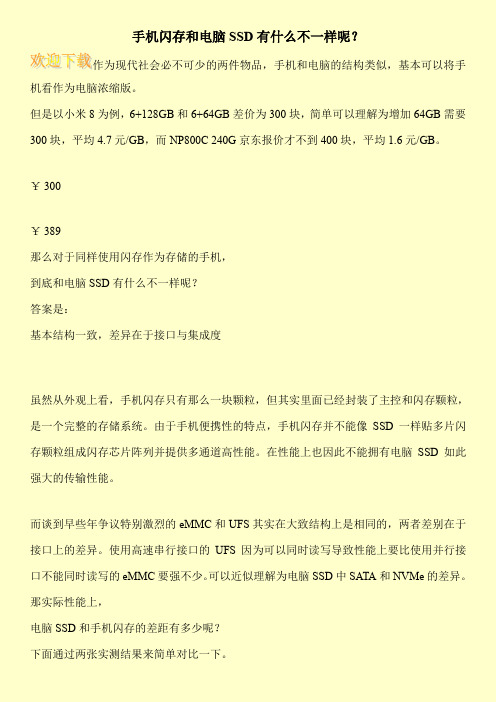

手机闪存和电脑SSD有什么不一样呢？
作为现代社会必不可少的两件物品，手机和电脑的结构类似，基本可以将手机看作为电脑浓缩版。

但是以小米8为例，6+128GB和6+64GB差价为300块，简单可以理解为增加64GB需要300块，平均4.7元/GB，而NP800C 240G京东报价才不到400块，平均1.6元/GB。

￥ 300
￥ 389
那么对于同样使用闪存作为存储的手机，
到底和电脑SSD有什么不一样呢？
答案是：
基本结构一致，差异在于接口与集成度
虽然从外观上看，手机闪存只有那么一块颗粒，但其实里面已经封装了主控和闪存颗粒，是一个完整的存储系统。

由于手机便携性的特点，手机闪存并不能像SSD一样贴多片闪存颗粒组成闪存芯片阵列并提供多通道高性能。

在性能上也因此不能拥有电脑SSD如此强大的传输性能。

而谈到早些年争议特别激烈的eMMC和UFS其实在大致结构上是相同的，两者差别在于接口上的差异。

使用高速串行接口的UFS因为可以同时读写导致性能上要比使用并行接口不能同时读写的eMMC要强不少。

可以近似理解为电脑SSD中SATA和NVMe的差异。

那实际性能上，
电脑SSD和手机闪存的差距有多少呢？
下面通过两张实测结果来简单对比一下。

emmc烧录方法什么是emmc？emmc（Embedded MultiMediaCard）是一种集成电路，用于存储和传输数据。

它是一种闪存技术，常用于移动设备、嵌入式系统和其他需要高速、可靠存储的设备中。

emmc由控制器和闪存芯片组成，控制器负责管理数据传输和存储，而闪存芯片则用于实际的数据存储。

emmc通常被集成到设备的主板上，因此在烧录时需要一些特定的方法和工具。

emmc烧录方法emmc烧录是将固件或操作系统映像文件写入emmc存储器的过程。

这个过程需要使用特定的工具和软件来完成。

下面是一种常用的emmc烧录方法：步骤1：准备工作在开始烧录之前，需要准备以下工具和文件：1.烧录工具：通常使用专业的烧录器或烧录模块来完成emmc烧录。

这些工具通常提供了简化的界面和烧录流程。

2.映像文件：这是要烧录到emmc的固件或操作系统映像文件。

它通常以.bin、.img或.img文件格式提供。

3.电脑：将映像文件传输到烧录工具时，需要使用一台计算机。

步骤2：连接烧录工具将烧录工具连接到计算机。

这通常需要使用USB接口或SD卡插槽。

确保连接稳定并正确识别。

步骤3：选择烧录模式烧录工具通常提供多种烧录模式，例如全量烧录、增量烧录和擦除烧录。

根据需要选择适当的模式。

•全量烧录：将整个映像文件烧录到emmc中，适用于首次烧录或完全替换映像文件的情况。

•增量烧录：只烧录映像文件中与现有映像不同的部分，适用于更新固件或操作系统的情况。

•擦除烧录：先擦除emmc中的数据，然后再烧录映像文件。

适用于需要清除emmc中所有数据的情况。

步骤4：选择映像文件从计算机上选择要烧录的映像文件。

确保选择正确的文件，并根据需要进行验证。

步骤5：设置烧录参数根据需要，设置烧录参数，例如烧录速度、校验方式等。

这些参数通常在烧录工具的界面中提供。

步骤6：开始烧录确认所有参数设置正确后，点击烧录按钮开始烧录过程。

烧录过程可能需要一些时间，具体时间取决于映像文件的大小和烧录速度。

[键入文字]

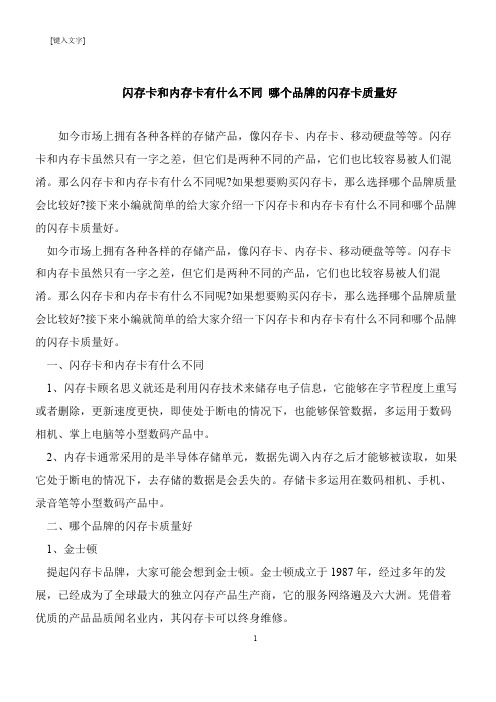

闪存卡和内存卡有什么不同哪个品牌的闪存卡质量好
如今市场上拥有各种各样的存储产品，像闪存卡、内存卡、移动硬盘等等。

闪存卡和内存卡虽然只有一字之差，但它们是两种不同的产品，它们也比较容易被人们混淆。

那么闪存卡和内存卡有什么不同呢?如果想要购买闪存卡，那么选择哪个品牌质量会比较好?接下来小编就简单的给大家介绍一下闪存卡和内存卡有什么不同和哪个品牌的闪存卡质量好。

 如今市场上拥有各种各样的存储产品，像闪存卡、内存卡、移动硬盘等等。

闪存卡和内存卡虽然只有一字之差，但它们是两种不同的产品，它们也比较容易被人们混淆。

那么闪存卡和内存卡有什么不同呢?如果想要购买闪存卡，那么选择哪个品牌质量会比较好?接下来小编就简单的给大家介绍一下闪存卡和内存卡有什么不同和哪个品牌的闪存卡质量好。

 一、闪存卡和内存卡有什么不同
 1、闪存卡顾名思义就还是利用闪存技术来储存电子信息，它能够在字节程度上重写或者删除，更新速度更快，即使处于断电的情况下，也能够保管数据，多运用于数码相机、掌上电脑等小型数码产品中。

 2、内存卡通常采用的是半导体存储单元，数据先调入内存之后才能够被读取，如果它处于断电的情况下，去存储的数据是会丢失的。

存储卡多运用在数码相机、手机、录音笔等小型数码产品中。

 二、哪个品牌的闪存卡质量好
 1、金士顿
 提起闪存卡品牌，大家可能会想到金士顿。

金士顿成立于1987年，经过多年的发展，已经成为了全球最大的独立闪存产品生产商，它的服务网络遍及六大洲。

凭借着优质的产品品质闻名业内，其闪存卡可以终身维修。

1。

谈谈此刻低价U盘的质量问题一、什么是U盘U盘是采用flash memory(也称闪存)存储技术的USB设备.USB指“通用串行接口”，用第一个字母U命名，所以简称“U盘”。

USB是英文Universal Serial Bus的缩写，中文含义是“通用串行总线”。

它是一种应用在PC领域的新型接口技术。

早在1995年，就已经有PC机带有USB接口了，但由于缺乏软件及硬件设备的支持，这些PC 机的USB接口都闲置未用。

1998年后，随着微软在Windows 98中内置了对USB接口的支持模块，加上USB 设备的日渐增多，USB接口才慢慢走进了实用阶段。

最近几年来，随着大量支持USB的个人电脑的普及，USB慢慢成为PC机的标准接口已是大势所趋。

在主机(host)端，最新推出的PC机几乎100%支持USB；而在外设(device)端，利用USB接口的设备也与日俱增，例如数码相机、扫描仪、游戏杆、磁带和软驱、图像设备、打印机、键盘、鼠标等等U盘并非是咱们平时用的一张张软盘，它并非是“盘”，而是一个和大拇指差不多大小的电脑配件，是最近几年来兴起的“移动存储器”的一种。

由于它的作用和磁盘相似，故称为“盘”。

而“优”和英文字母U谐音，以它来命名，或许是因为它要通过USB接口与电脑相连的缘故吧！若是拆开外壳来看，就会发此刻它内部封装的是一种半导体存储芯片。

但它和内存条上的芯片可大不相同。

内存条上的芯片叫RAM（即随机访问存储器），它里面的数据在断电后是不能保留的，因此适合于作为随机存储器（即“内存”）来利用。

而优盘上的芯片称为Flash Memory，即“闪存”，写上去的数据可以长期保留，断电后不会丢失，因此可以看成外存来利用。

而其他断电后不会丢失信息的存储器芯片都需要专用的设备才能一次性写入或从头写入数据，只适合做“固定存储器”，即写进去的内容再也不改变或再也不轻易改变。

U盘因容量远远超过软盘，一张软盘只有1。

44M左右，而U盘从64M到目前的1G到2G。

计算机ram和rom的区别是什么在计算机的内存中与两种不同的储存方式!下面是店铺为你整理的计算机ram和rom的区别是什么，供大家阅览!ROM与RAM简单的说，一个完整的计算机系统是由软件和硬件组成的。

其中，硬件部分由中央处理单元CPU(包括运算器和控制器)、存储器和输入/输出设备构成。

目前个人电脑上使用的主板一般只能支持到1GB的内存，即使是INTEL目前最高阶的450NX芯片组也只能支持到4GB。

存储器包括主存储器(Main Memory)和辅助存储器(Auxiliary Memory)。

主存储器又称内存储器(简称内存)，辅助存储器又称外存储器(简称外存)。

主存具有速度快、价格高、容量小的特点，负责直接与CPU交换指令和数据。

辅存通常是磁性介质或光盘，能长期保存信息，并且不依赖于电来保存信息。

辅存速度慢、价格低、容量大，可以用来保存程序和数据。

常见的辅存如硬盘、软盘、CD-ROM等，而现在的主存一般就是指半导体集成电路存储器了。

那主存和内存有什么关系呢?可以这么认为：主存就是广义的内存。

广义的内存分为随机存储器(RAM，RANDOM ACCESS MEMORY)和只读存储器(ROM，READ ONLY MEMORY)。

电脑上使用RAM来临时存储运行程序需要的数据，不过如果电脑断电后，这些存储在RAM中的数据将全部丢失。

每种每台电脑中都结合有两种基本类型的内存，它们分别有不同的用途以完成不同的任务。

为了存储数据的持久性，ROM常用于存储电脑重要的信息例如：电脑主板的BIOS(基本输入/输出系统)。

不像RAM，存储在ROM中的数据理论上是永久的。

即使电脑关机后，保存在ROM中的数据也不会丢失。

存储在BIOS中的信息控制着你电脑系统的运行。

真因为其重要性，对BIOS未经授权的复制或删除是不允许的。

一、 RAMRAM是指通过指令可以随机的、个别的对各个存储单元进行访问的存储器，一般访问时间基本固定，而与存储单元地址无关。

u盘内存是什么储存器USB盘，简称U盘，另作优盘，是U盘[5]的谐音。

属于移动存储设备，用于备份数据，方便携带。

U盘是闪存的一种，因此也叫闪盘。

特点是小巧便与携带、存储容量大、价格便宜。

下面就由店铺为大家整理的相关U盘知识，供大家参考!U盘是内存储器还是外存储器?存储器的种类很多，按其用途可分为主存储器和辅助存储器，主存储器又称内存储器(简称内存)，辅助存储器又称外存储器(简称外存)。

外存通常是磁性介质。

U盘的存储原理计算机把二进制数字信号转为复合二进制数字信号(加入分配、核对、堆栈等指令)读写到USB芯片适配接口，通过芯片处理信号分配给EPROM2存储芯片的相应地址存储二进制数据，实现数据的存储。

EPROM2数据存储器，其控制原理是电压控制栅晶体管的电压高低值，栅晶体管的结电容可长时间保存电压值，也就是为什么USB断电后能保存数据的原因。

只能这么通俗简单的解释了。

U盘的使用注意事项1. U盘一般都有写保护开关，但应该在U盘插入计算机接口之前切换，不要在U盘工作状态下进行切换。

2. U盘都有工作状态指示灯，如果是一个指示灯，当插入主机接口时，灯亮表示接通电源，当灯闪烁时表示正在读写数据。

如果是两个指示灯，一般两种颜色，一个在接通电源时亮，一个在U盘进行读写数据时亮。

有些U盘在系统拷贝进度条消失后仍然在工作状态，严禁在读写状态灯亮时拔下U盘。

一定等读写状态指示灯停止闪烁或灭了才能拔下U盘。

3.有些品牌型号的U盘为文件分配表预留的空间较小，在拷贝大量单个小文件时容易报错，这时可以停止拷贝，采取先把多个小文件压缩成一个大文件的方法解决。

4.为了保护主板以及U盘的USB接口，预防变形减少摩擦，尽量使用USB延长线，一般都随U盘赠送。

如果需要买，尽量选择知名品牌，线越粗越好。

但不能超过3米，否则容易在拷贝数据时出错。

5. U盘的存储原理和硬盘有很大出入，不用整理碎片，否则影响使用寿命。

存储芯片猫腻多：原片，白片，黑片都是什么硬盘，拿来存储数据，存储单元绝对是核心元件。

在固态硬盘内部，NAND即闪存颗粒是一种非易失性存储器，即断电后仍能保存数据，被大范围运用。

它几乎占据了整个SSD制造成本的70%以上。

先梳理一下SLC、MLC及TLC三种闪存差异：根据闪存颗粒中单元存储密度的差异，闪存又分为SLC、MLC及TLC三种类型，SLC单层式存储，存储密度最低、写入数据时电压变化区间小，寿命最长，稳定性最好，多数应用高端企业级产品。

MLC闪存，多层式存储，双层存储电子结构，存储密度高于SLC，寿命在3000-5000次，应用民用中高端SSD上。

而TLC 闪存，也是目前最流行闪存芯片，存储密度是MLC的1.5倍，成本最低，使用寿命也最短，在1000-1500次，稳定性也是三者中最差的。

MLC与TLC差价可以理解，那么同是MLC或TLC 差价那么大？现在电商平台上，SSD的售价差异很大，比如同MLC与TLC，差价200-300元，很大部分是闪存决定的售价。

但是不同品牌之间的MLC SSD或者是TLC SSD，售价也有差异，当然除了品牌溢价、售后服务质量等方面外，里面的闪存也是有“猫腻”。

这，还要从一片完整的晶圆说起……上图为Intel的25nm NAND Wafer。

名词解释：wafer 即为图片所示的晶圆，由纯矽（Si）构成。

一般分为6英寸、8英寸、12英寸规格不等，晶片就是基於这个wafer上生产出来的。

Wafer上的一个小块，就是一个晶片晶圆体，学名die，封装后就成为一个颗粒。

那晶圆是怎么切割成晶片的呢？一片载有Nand Flash晶圆的wafer，wafer首先经过切割，然后测试，将完好的、稳定的、足容量的die取下，封装形成日常所见的Nand Flash芯片。

那麼，在wafer上剩余的，要不就是不稳定，要不就是部分损坏所以不足容量，要不就是完全损坏。

原厂考虑到质量保证，会将这种die宣布死亡，严格定义为废品全部报废处理。

mlc开头的单词-回复问题：什么是MLC？MLC是英文词汇“Multi-Level Cell”的缩写，指的是多级单元存储器或多级单元闪存。

它是一种常见的闪存芯片技术，用于制造高密度和成本效益的存储产品，比如固态硬盘(SSD)。

MLC闪存与传统的单级单元存储器相比，每个存储单元可以存储多个比特的数据。

这种多级单元存储技术在一定程度上提高了存储密度，但也对存储单元的可靠性和耐久性提出了更高的要求。

在本文中，我们将分步介绍MLC闪存技术的原理、性能和应用，以及MLC 闪存与其他存储器技术之间的比较。

第一步：介绍MLC闪存技术的原理MLC闪存技术的原理是在一个存储单元中存储多个电荷状态，每个电荷状态对应一个比特的数据。

存储单元通常由一个FET (场效应晶体管)和一个电介质层组成。

在不同的电荷状态下，FET的阈值电压会发生变化，从而可以识别存储的数据。

在MLC闪存中，存储单元的电荷状态是通过在一定电压下，对存储单元施加正或负的电压脉冲进行读取和编程来进行操作的。

通过改变电压脉冲的大小和持续时间，可以精确地控制电荷状态的变化。

然而，由于MLC闪存每个存储单元需要存储更多的电荷状态，相对于其他闪存技术，MLC闪存的编程和擦除速度较慢，耗电量较高。

另外，MLC 闪存的电荷状态也更容易受到噪声和温度变化的影响，因此需要更复杂的错误校正码(ECC) 和信号处理算法来确保数据的可靠性。

第二步：讨论MLC闪存的性能和应用尽管MLC闪存的编程和擦除速度较慢，但它具有高密度和相对低成本的优点，适用于需要大容量存储的应用场景。

例如，SSD通常使用MLC闪存来提供更高的存储容量，并提升数据读取和写入速度。

由于MLC闪存具有较高的存储密度，它还被广泛应用于嵌入式系统、智能手机和平板电脑等消费电子产品中。

这些产品通常需要较高的存储容量，以满足用户对数据存储的需求。

第三步：MLC闪存与其他存储器技术的比较与SLC (单级单元) 和TLC (三级单元) 相比，MLC闪存在存储密度和成本效益方面处于中间地位。
