混凝土强度检验评定标准混凝土强度检验评定标准为了统一混凝土强度的检验评定方法，促进企业提高管理水平，确保混凝土强度的质量制定。
由中华人民共和国城乡建设环境保护部主编，中华人民共和国国家计划委员会批准，由中华人民共和国国家计划委员会于1988年3月1日发布施行。
混凝土强度检验评定标准1988年3月1日已经作废，新标准为《GB_T 50107-2010混凝土强度检验评定标准》。
GBJ107－87主编部门：中华人民共和国城乡建设环境保护部批准部门：中华人民共和国国家计划委员会施行日期：1988年3月1日关于发布《混凝土强度检验评定标准》的通知计标〔1987〕1140号根据国家计委计综〔1984〕305号文的要求，由城乡建设环境保护部会同有关部门共同制订的《混凝土强度检验评定标准》已经有关部门会审。
现批准《混凝土强度检验评定标准》（GBJ107—87）为国家标准，自一九八八年三月一日起施行。
本标准施行后，现行《钢筋混凝土工程施工及验收规范》（GBJ204—83）中有关检验评定混凝土强度和选择混凝土配制强度的有关条文自行废止。
该标准由城乡建设环境保护部管理，其具体解释等工作由中国建筑科学研究院负责。
出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会一九八七年七月九日编制说明本标准是根据国家计委计综〔1984〕305号文的要求，由中国建筑科学研究院会同北京市建筑工程总公司等十二个单位共同编制的。
在编制过程中，对全国混凝土的质量状况和有关混凝土强度检验评定的问题进行了广泛的调查及系统的试验研究，吸取了行之有效的科研成果，并借鉴了国外的有关标准。
在征求全国有关单位的意见和进行试点应用后，经全国审查会议审查定稿。
本标准共分为四章和五个附录。
主要内容包括：总则，一般规定，混凝土的取样，试件的制作、养护和试验，混凝土强度的检验评定等。
在实施本标准过程中，请各单位注意积累资料，总结经验。
如发现需要修改或补充之处，请将意见和有关资料寄交中国建筑科学研究院结构所，以供今后修订时参考。
混凝土试块强度评定以该工程同一混凝土强度等级的试块组数来定，满足下列公式的要求：mfcu-λ1Sfcu≥,kfcu,min≥λ2fcu,k式中：mfcu——同一验收批混凝土立方体抗压强度的平均值（N/m㎡）Sfcu——同一验收批混凝土立方体抗压强度的标准差，（N/m㎡）。
当Sfcu的计算值小于,k时，取＝,k；fcu，k——混凝土立方体抗压强度标准值（N/m㎡）；fcu，min——同一验收批混凝土立方体抗压强度的最小值（N/m㎡λ1，λ2——合格判定系数，混凝土强度的合格判定系数λ1：当试块组数为10-14组时取；15-24组时取；大于等于25组时取。
合格判定系数λ2：当试块组数为10-14组时，取；大于等15组时取。
混凝土立方体抗压强度的标准差sfcu按下列公式计算：式中：fcu，i——第i组混凝土试件的立方体抗压强度值（N/m㎡）； n——一个验收批混凝土试件的组数。
当试块组数小于10组时，则按下面两式：mfcu≥,kfcu,min≥,k附中华人民共和国国家标准混凝土强度检验评定标准GBJ107-87主编部门：中华人民共和国城乡建设环境保护部批准部门：中华人民共和国国家计划委员会施行日期：1988 年 3 月 1 日关于发布《混凝土强度检验评定标准》的通知计标〔1987〕ll40号根据国家计委计综〔1984〕305 号文的要求,由城乡建设环境保护部会同有关部门共同制订的《混凝土强度检验评定标准》已经有关部门会审。
现批准《混凝土强度检验评定标准》(GBJ 107-87)为国家标准,自一九八八年三月一日起施行。
本标准施行后,现行《钢筋混凝土工程施工及验收规范》(GBJ 204-83)中有关检验评定混凝土强度和选择混凝土配制强度的有关条文自行废止。
该标准由城乡建设环境保护部管理,其具体解释等工作由中国建筑科学研究院负责。
出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会一九八七年七月九日编制说明本标准是根据国家计委计综〔l984〕305号文的要求,由中国建筑科学研究院会同北京市建筑工程总公司等十二个单位共同编制的。
【例4.4】 某一框架梁处于一类环境，截面尺寸为250mm ×600mm ，采用C20等级混凝土和HRB335(Ⅱ级)钢筋，承受弯矩设计值M=300KN ·m ，试计算所需配置的纵向受力钢筋。
解 (a) 确定计算参数：查附表1和附表4及表4.2、表4.6可知，c 9.6N/mm f =；t 1.1N/mm f =；；α=；。
查附表10，一类环境，c=30mm ，由于该梁弯矩较大，假设受拉钢筋排两 排，则假设受压钢筋排两排，则取65mm a =65535mmh h =-=假定受压钢筋排一排，则 s /230a c d =+=(b) 判断是否需要采用双筋截面：bmax 1c b 00.55(1) 1.09.60.55(1)25022M f bh ξαξ=-=⨯⨯⨯-⨯⨯由于单筋截面能承受的最大弯矩小于荷载所引起的弯矩设计值M ，所以要采用双筋截面或改变设计参数。
(c) 求受压钢筋 ： 由公式(4-34)可得：'maxs ''y 0s (300273.92)10()300(53540)M M A f h a --⨯===-⨯- (d) 求受拉钢筋s A ：由公式(4-35)可得：y ''1cs s b0y yf f A A b h f f αξ=+175.620.55250535300300⨯=⨯+⨯⨯⨯=+→=(e) 选配钢筋及绘配筋图：受拉钢筋选用422 +418(1521A =+mm2)，受压钢筋选用212 ( s 226A =mm2)，配筋图如图4.18所示。

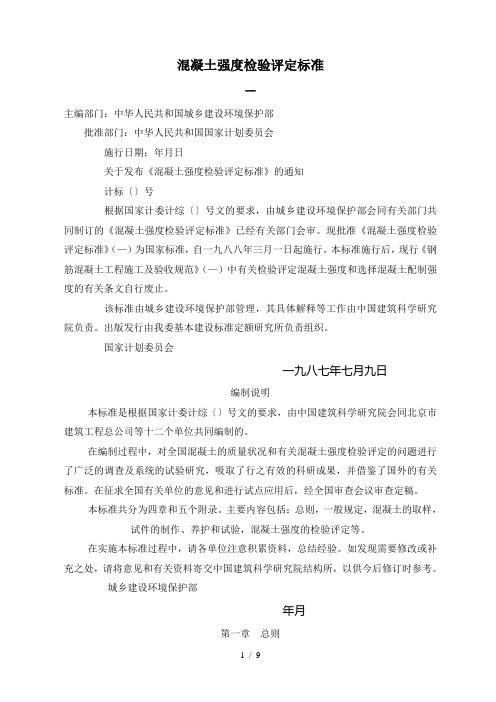

混凝土强度检验评定标准－主编部门：中华人民共和国城乡建设环境保护部批准部门：中华人民共和国国家计划委员会施行日期：年月日关于发布《混凝土强度检验评定标准》的通知计标〔〕号根据国家计委计综〔〕号文的要求，由城乡建设环境保护部会同有关部门共同制订的《混凝土强度检验评定标准》已经有关部门会审。
现批准《混凝土强度检验评定标准》（—）为国家标准，自一九八八年三月一日起施行。
本标准施行后，现行《钢筋混凝土工程施工及验收规范》（—）中有关检验评定混凝土强度和选择混凝土配制强度的有关条文自行废止。
该标准由城乡建设环境保护部管理，其具体解释等工作由中国建筑科学研究院负责。
出版发行由我委基本建设标准定额研究所负责组织。
国家计划委员会一九八七年七月九日编制说明本标准是根据国家计委计综〔〕号文的要求，由中国建筑科学研究院会同北京市建筑工程总公司等十二个单位共同编制的。
在编制过程中，对全国混凝土的质量状况和有关混凝土强度检验评定的问题进行了广泛的调查及系统的试验研究，吸取了行之有效的科研成果，并借鉴了国外的有关标准。
在征求全国有关单位的意见和进行试点应用后，经全国审查会议审查定稿。
本标准共分为四章和五个附录。
主要内容包括：总则，一般规定，混凝土的取样，试件的制作、养护和试验，混凝土强度的检验评定等。
在实施本标准过程中，请各单位注意积累资料，总结经验。
如发现需要修改或补充之处，请将意见和有关资料寄交中国建筑科学研究院结构所，以供今后修订时参考。
城乡建设环境保护部年月第一章总则第条为了统一混凝土强度的检验评定方法，促进企业提高管理水平，确保混凝土强度的质量，特制定本标准。
第条本标准适用于普通混凝土和轻骨料混凝土抗压强度的检验评定。
有特殊要求的混凝土，其强度的检验评定尚应符合现行国家标准的有关规定。
第条混凝土强度的检验评定，除应遵守本标准的规定外，尚应符合现行国家标准的有关规定。
注：对按《钢筋混凝土结构设计规范》（—）设计的工程，使用本标准进行混凝土强度检验评定时，应按本标准附录一的规定，将设计采用的混凝土标号换算为混凝土强度等级。

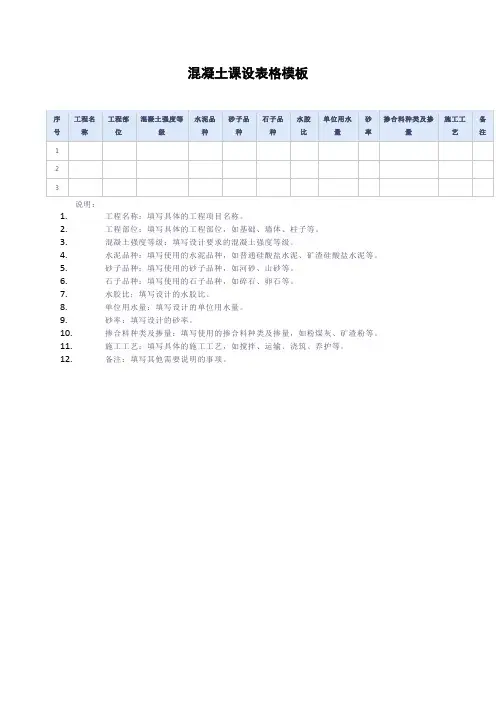

混凝土课设表格模板
说明：
1.工程名称：填写具体的工程项目名称。
2.工程部位：填写具体的工程部位，如基础、墙体、柱子等。
3.混凝土强度等级：填写设计要求的混凝土强度等级。
4.水泥品种：填写使用的水泥品种，如普通硅酸盐水泥、矿渣硅酸盐水泥等。
5.砂子品种：填写使用的砂子品种，如河砂、山砂等。
6.石子品种：填写使用的石子品种，如碎石、卵石等。
7.水胶比：填写设计的水胶比。
8.单位用水量：填写设计的单位用水量。
9.砂率：填写设计的砂率。
10.掺合料种类及掺量：填写使用的掺合料种类及掺量，如粉煤灰、矿渣粉等。
11.施工工艺：填写具体的施工工艺，如搅拌、运输、浇筑、养护等。
12.备注：填写其他需要说明的事项。
混凝土结构实体检验实施细则公司各单位：现将“混凝土结构实体检验实施细则”印发给你们请认真执行。
1、公司在成都市行政区范围内建设的所有建筑工程；2、实体检验一般应道循以下原则：⑴、基础、主体结构的主要受力结构构件；⑵、现场检查中发现有质量缺陷的结构构件（结构构件包括砼梁、板、墙、柱等）。
二、检验内容1、混凝土强度；2、钢筋的数量、位置和保护层厚度等；3、工程合同约定的检验项目，必要时可检验其他项目。
三、混凝土实体检验要求混凝土强度检验可采用混凝土浇筑地点制作与结构实体同条件养护的试件强度，也可采用非破损的检测数据，即回弹法检测；钢筋数量、位置和保护层厚度的检验可采用非破损的方法，即扫描法检测。
混凝土结构实体检验应在监理工程师见证下由施工单位具体实施。
具体的操作实施按照《混凝土结构工程施工质量验收规范》（GB50204-2002）执行。
（一）混凝土强度检验1．对混凝土结构工程中的各强度等级混凝土(圈梁、构造柱等除外)，均应留置同条件养护试件。
同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等方共同选定。
2．对混凝土结构工程中的各强度等级混凝土（C55、C60及以上参照“回弹法检测高强混凝土技术规程”Q/JY17-2000企业标准执行），均应进行回弹检测。
3．同一强度等级的同条件养护试件的留置数量应根据工程量和重要性确定，不宜少于10组，且不应小于3组。
4．回弹检测要求：在每层，单层面积≤1000m2每强度等级回弹检测5个构件,单层面积＞1000m2每层每强度等级回弹检测构件数的30%且不少于10个构件。
（二）钢筋数量、位置和保护层厚度的检验1、钢筋数量、位置和保护层厚度检验部位应由监理（建设）、施工、检测等各方根据工程的规模和结构构件的重要性在施工图上共同选定每层；结构构件主要选定影响承载力和耐久性的柱、梁、墙和板类构件。
2、检验数量：梁、板类构件应在每层抽取其数量的2%且不少于5个构件。
《GB_T 50107-2010混凝土强度检验评定标准》。
GBJ107－87第一章总则第1.0.1条为了统一混凝土强度的检验评定方法，促进企业提高管理水平，确保混凝土强度的质量，特制定本标准。
第1.0.2条有特殊要求的混凝土，其强度的检验评定尚应符合现行国家标准的有关规定。
第1.0.3条混凝土强度的检验评定，除应遵守本标准的规定外，尚应符合现行国家标准的有关规定。
注：对按《钢筋混凝土结构设计规范》（TJ10—74）设计的工程，使用本标准进行混凝第二章一般规定第2.0.1条混凝土的强度等级应按立方体抗压强度标准值划分.混凝土强度等级采用符号C与立方体抗压强度标准值（以N/m㎡计）表示.第2.0.2条立方体抗压强度标准值系指对按标准方法制作和养护的边长为150mm的立方体试件,在28d龄期，用标准试验方法测得的抗压强度总体分布中的一个值，强度低于该值的百分率不超过5%。
第2.0.3条混凝土强度应分批进行检验评定.一个验收批的混凝土应由强度等级相同、应按单位工程的验收项目划分验收批,每个验收项目应按照现行国家标准《建筑安装工程质量检验评定标准》确定。
第2.0.4条预拌混凝土厂、预制混凝土构件厂和采用现场集中搅拌混凝土的施工单位,应按本标准规定的统计方法评定混凝土强度。
对零星生产的预制构件的混凝土或现场搅拌的批量不大的混凝土，可按本标准规定的非统计方法评定。
第2.0.5条为满足混凝土强度等级和混凝土强度评定的要求，应根据原材料、混凝土生产工艺及生产质量水平等具体条件,选择适当的混凝土施工配制强度。
混凝土的施工配制强度可按照本标准附录二的规定，结合本单位的具体情况确定。
第2.0.6条预拌混凝土厂、预制混凝土构件厂和采用现场集中搅拌混凝土的施工单位,应定期对混凝土强度进行统计分析，控制混凝土质量。
可按本标准附录三的规定，确定混凝土的生产质量水平。
第三章混凝土的取样，试件的制作、养护和试验第3.0.1条混凝土试样应在混凝土浇筑地点随机抽取，取样频率应符合下列规定：一、每100盘，但不超过100m3 的同配合比的混凝土，取样次数不得少于一次；二、每一工作班拌制的同配合比的混凝土不足100盘时其取样次数不得少于一次。
一.设计资料钢筋混凝土简支梁全长，计算跨径、T 形截面梁的尺寸如图梁体采用C30混凝土，主筋采用Ⅱ级钢筋，箍筋采用HPB235级钢筋。
简支梁控制截面的计算内力为:跨中截面：M=2100KN.M ，V=84KN 支点截面：M=0，V=440KN二.设计依据《混凝土结构设计规范》（GB50010-2010）、东南大学等《混凝土结构（上）混凝土结构设计原理》(第五版） I.设计要求 结构安全等级：二级 环境类别：一类混凝土强度等级C30 '1580f b mm = 纵向受拉钢筋 HRB335 '80f h mm = 箍筋等级 HPB300 h=1350mm 跨中截面：2100,90M KN m V KN =•= b=300mm 支座截面：0,480.M V KN == 120s a mm = T 形梁计算跨径19500L mm = 梁高1350h mm = II.计算参数有《混凝土设计原理》查得混凝土强度等级C30，系数1 1.0α=，1c β=混凝土轴心抗压强度设计值214.3/c f N mm =钢筋强度设计值2300/y f N mm =混凝土轴心抗拉强度21.43/t f N mm =2270/yv f N mm =混凝土轴心抗拉强度标准值22.01/tk f N mm = 钢筋弹性模量522.0010/s E N mm =⨯ 混凝土弹性模量423.0010/c E N mm =⨯28s c mm =，对受弯构件，构件受力特征系数 1.9cr α=三.正截面承载能力计算I.截面尺寸设计截面高度h=1350mm, 截面宽度b=300mm, 翼缘宽度'1580f b mm = II.计算过程截面有效高度：013501201230h mm =-=受拉钢筋排三层，跨中弯矩最大，故按跨中弯矩计算配置受拉钢筋'''10801.014.31580801230222150.952100f c f f h f b h h KN m M KN mα⎛⎫⎛⎫-=⨯⨯⨯⨯- ⎪ ⎪ ⎪⎝⎭⎝⎭=>= 属于第一种类型T 形截面6'22106202100100.0611.014.31580123010.0630.550.510.96921001058733000.9691230s c f b s s y s M f b h MA mm f h ααξξγγ⨯===⨯⨯⨯==<==⨯=⨯===⨯⨯III.截面验算验算在b=200mm 宽度内能否放得下：()4283282208252200mm mm ⨯+⨯+⨯+=>原截面尺寸不满足要求，考虑原截面宽度较小，不符合配筋要求，将原截面宽度改为b=300mm查表可知：选用4B 28+4B 28+2B 28, 实有2s A 6160mm =IV.验算适用条件⑴适用条件⑴已满足。

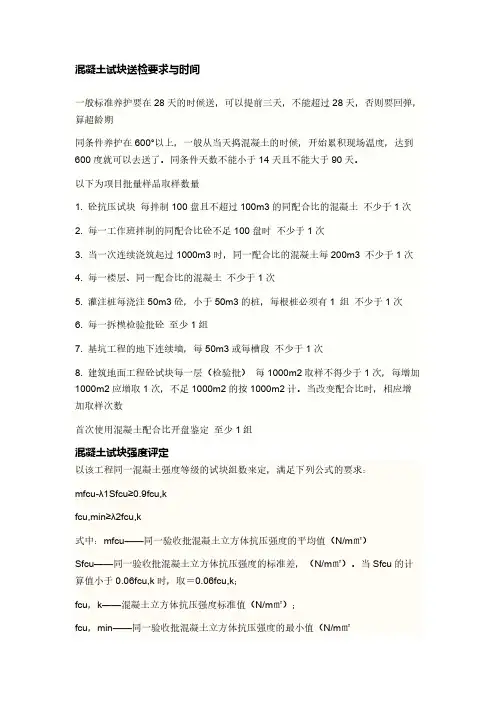

混凝土试块送检要求与时间一般标准养护要在28天的时候送，可以提前三天，不能超过28天，否则要回弹，算超龄期同条件养护在600°以上，一般从当天捣混凝土的时候，开始累积现场温度，达到600度就可以去送了。
同条件天数不能小于14天且不能大于90天。
以下为项目批量样品取样数量1. 砼抗压试块每拌制100盘且不超过100m3的同配合比的混凝土不少于1次2. 每一工作班拌制的同配合比砼不足100盘时不少于1次3. 当一次连续浇筑起过1000m3时，同一配合比的混凝土每200m3 不少于1次4. 每一楼层、同一配合比的混凝土不少于1次5. 灌注桩每浇注50m3砼，小于50m3的桩，每根桩必须有1 组不少于1次6. 每一拆模检验批砼至少1组7. 基坑工程的地下连续墙，每50m3或每槽段不少于1次8. 建筑地面工程砼试块每一层（检验批）每1000m2取样不得少于1次，每增加1000m2应增取1次，不足1000m2的按1000m2计。
当改变配合比时，相应增加取样次数首次使用混凝土配合比开盘鉴定至少1组混凝土试块强度评定以该工程同一混凝土强度等级的试块组数来定，满足下列公式的要求：mfcu-λ1Sfcu≥0.9fcu,kfcu,min≥λ2fcu,k式中：mfcu——同一验收批混凝土立方体抗压强度的平均值（N/m㎡）Sfcu——同一验收批混凝土立方体抗压强度的标准差，（N/m㎡）。
当Sfcu的计算值小于0.06fcu,k时，取＝0.06fcu,k；fcu，k——混凝土立方体抗压强度标准值（N/m㎡）；fcu，min——同一验收批混凝土立方体抗压强度的最小值（N/m㎡λ1，λ2——合格判定系数，混凝土强度的合格判定系数λ1：当试块组数为10-14组时取1.70；15-24组时取1.65；大于等于25组时取1.60。
合格判定系数λ2：当试块组数为10-14组时，取0.90；大于等15组时取0.85。
混凝土立方体抗压强度的标准差sfcu按下列公式计算：式中：fcu，i——第i组混凝土试件的立方体抗压强度值（N/m㎡）； n——一个验收批混凝土试件的组数。
