悬挑卸料平台搭设要求规范

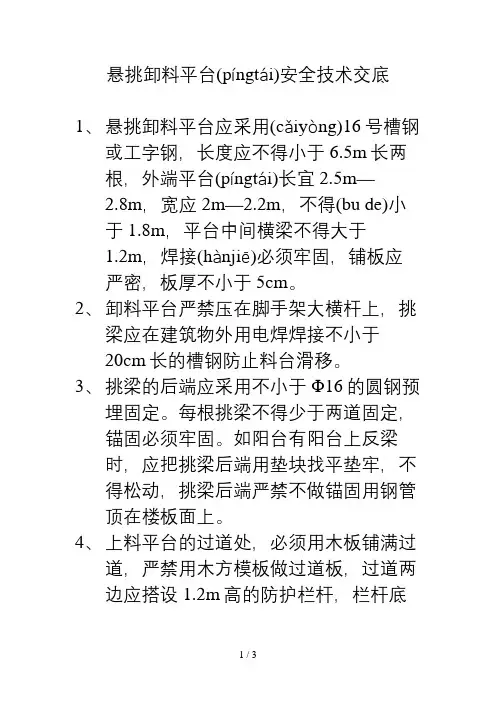

悬挑卸料平台(píngtái)安全技术交底1、悬挑卸料平台应采用(cǎiyòng)16号槽钢或工字钢，长度应不得小于6.5m长两根，外端平台(píngtái)长宜2.5m—2.8m，宽应2m—2.2m，不得(bu de)小于1.8m，平台中间横梁不得大于1.2m，焊接(hànjiē)必须牢固，铺板应严密，板厚不小于5cm。

2、卸料平台严禁压在脚手架大横杆上，挑梁应在建筑物外用电焊焊接不小于20cm长的槽钢防止料台滑移。

3、挑梁的后端应采用不小于Φ16的圆钢预埋固定。

每根挑梁不得少于两道固定，锚固必须牢固。

如阳台有阳台上反梁时，应把挑梁后端用垫块找平垫牢，不得松动，挑梁后端严禁不做锚固用钢管顶在楼板面上。

4、上料平台的过道处，必须用木板铺满过道，严禁用木方模板做过道板，过道两边应搭设1.2m高的防护栏杆，栏杆底部应设踢脚板，过道上部必须搭设防护棚，防护棚必须严密。

5、平台前后两侧(liǎnɡ cè)应焊接吊鼻子，必须采用Φ16以上的圆钢制作，焊接必须(bìxū)牢固。

6、卸料平台(píngtái)吊拉应使用Φ16以上(yǐshàng)的钢丝绳，吊拉角度(jiǎodù)不得小于45。

角，吊拉的位置必须预埋不小于Φ16的圆钢做吊鼻，吊绳不得随意绑扎在建筑物上，钢丝绳的端头都必须使用3个卡环，前两个卡环的间距不得小于10cm，不得大于15cm，第三个卡环应设安全弯，间距应在25cm安全弯的高度不得大于3cm，卡环的压板应卡主绳，不得卡副绳。

7、平台三面必须设防护栏，高度不得低于1.5m，防护栏杆的材质应使用外径4.8cm的钢管，立杆间距不得大于40cm，焊接必须牢固，防护栏的里面必须用大模板封闭牢固。

8、卸料平台使用时必须挂承载重量标示牌。

交底人：劳务工司负责人：搭设(dā shè)负责人：山东(shān dōnɡ)兴华建设集团(jítuán)九公司年月日内容总结（1）悬挑卸料平台安全技术交底悬挑卸料平台应采用16号槽钢或工字钢，长度应不得小于6.5m长两根，外端平台长宜2.5m—2.8m，宽应2m—2.2m，不得小于1.8m，平台中间横梁不得大于1.2m，焊接必须牢固，铺板应严密，板厚不小于5cm（2）平台前后两侧应焊接吊鼻子，必须采用Φ16以上的圆钢制作，焊接必须牢固（3）卸料平台使用时必须挂承载重量标示牌。

悬挑式卸料平台规范悬挑式卸料平台规范一、前言悬挑式卸料平台是一种常见的货物卸载设备，主要用于将货物从高处安全地卸下。

为了确保悬挑式卸料平台的正常工作和使用安全，制定本规范。

二、设计要求1. 所有悬挑式卸料平台应按照国家相关标准进行设计，并通过专业机械设备检测机构检测合格。

2. 悬挑式卸料平台的设计应具备稳定性和承重能力，能够适应所承载货物的重量和尺寸。

3. 悬挑式卸料平台的运行速度应适中，不能过快或过慢，确保货物的安全卸下。

三、安全要求1. 悬挑式卸料平台的操作台上应配有明确的警示标识，包括但不限于“危险”、“禁止入内”等。

2. 悬挑式卸料平台的操作台上应设有紧急停机按钮，便于操作人员在紧急情况下迅速停止设备运行。

3. 悬挑式卸料平台的操作台上应设有安全护栏，确保操作人员在操作过程中不会意外坠落。

4. 悬挑式卸料平台应配备稳定的支撑装置，防止设备在运行过程中发生侧倾或倾覆。

5. 悬挑式卸料平台的电气系统应符合国家相关标准，电气设备应正常工作，不得发生漏电、短路等故障。

6. 悬挑式卸料平台的液压系统应定期检测和维护，确保液压设备正常运行，不得泄漏或故障。

四、使用要求1. 悬挑式卸料平台的操作人员必须接受相关的操作培训，熟悉设备的使用方法和安全操作规程。

2. 悬挑式卸料平台在使用过程中，应严格按照设备的额定载荷进行装载和卸载货物，不得超载使用。

3. 悬挑式卸料平台在使用过程中，应遵循设备制造商的使用说明书，不得私自改装或修改设备。

4. 悬挑式卸料平台必须进行定期的检查和维护，确保设备的正常运行和安全使用。

5. 悬挑式卸料平台在停用时，应及时切断电源，并进行固定，以防止设备的无人操作或滑落。

五、责任分工1. 设备制造商负责提供符合规范要求的悬挑式卸料平台，并提供相应的产品使用说明书。

2. 使用单位负责按照规范要求使用悬挑式卸料平台，并进行设备的保养和维护。

3. 相关管理部门负责对悬挑式卸料平台的运行情况进行监督和检查，发现问题及时处理并追究相关责任。

悬挑卸料平台搭设规
1、审查施工单位报送的吊篮脚手架、卸料平台专项施工方案；
2、审查吊篮脚手架、卸料平台安装单位及人员资质；
3、对进场的材料、设备进行现场检查验收；
4、对搭设完成的吊篮、卸料平台由施工单位项目经理（技术负责人）组织相关单位人员进行现场进场验收，吊篮脚手架现场进行载荷实验和空运实验；
5、卸料平台、吊篮脚手架所使用的材料的材质符合相关规范标准要求；
6、作业过程中，吊篮脚手架人员必须佩戴好个人安全防护用品，安全带必须系于吊篮脚手架“生命绳”上，严禁将安全带系于吊篮的承重绳上；
7、吊篮脚手架上作业人员数不得超过2人，起降吊篮必须同时进行，荷载不得超过设计荷载，并悬挂限载标牌和验收合格证；
8、吊篮脚手架每天在使用前必须经安装单位人员现场检查合格后才能使用，未经检查或检查不合格的吊篮严禁使用；
9、吊篮每天使用完成后，需将吊篮脚手架放于地面，不得悬挂于半空中；
10、卸料平台使用的型钢型号不得小于14#，堆放的材料重量不得超过800kg;
11、卸料平台型钢不得安装在悬挑梁板处，楼层内的型钢必须锚固于固定的卡环内，并用木楔楔紧；
12、卸料平台底板所铺设的脚手板厚度不得小于50mm，并设置档脚板。

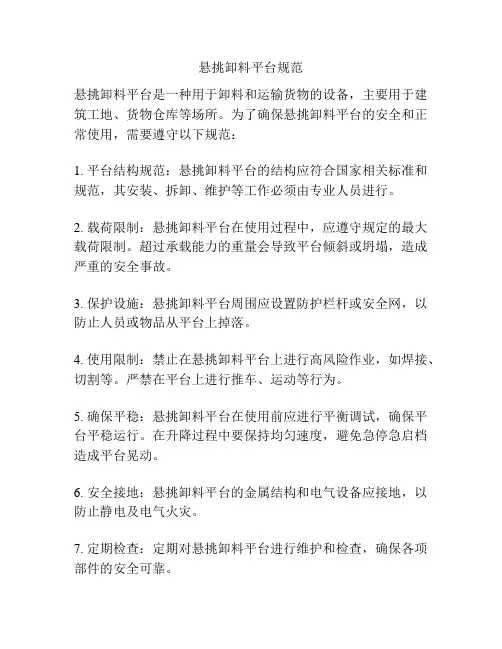

悬挑卸料平台规范
悬挑卸料平台是一种用于卸料和运输货物的设备，主要用于建筑工地、货物仓库等场所。

为了确保悬挑卸料平台的安全和正常使用，需要遵守以下规范：
1. 平台结构规范：悬挑卸料平台的结构应符合国家相关标准和规范，其安装、拆卸、维护等工作必须由专业人员进行。

2. 载荷限制：悬挑卸料平台在使用过程中，应遵守规定的最大载荷限制。

超过承载能力的重量会导致平台倾斜或坍塌，造成严重的安全事故。

3. 保护设施：悬挑卸料平台周围应设置防护栏杆或安全网，以防止人员或物品从平台上掉落。

4. 使用限制：禁止在悬挑卸料平台上进行高风险作业，如焊接、切割等。

严禁在平台上进行推车、运动等行为。

5. 确保平稳：悬挑卸料平台在使用前应进行平衡调试，确保平台平稳运行。

在升降过程中要保持均匀速度，避免急停急启档造成平台晃动。

6. 安全接地：悬挑卸料平台的金属结构和电气设备应接地，以防止静电及电气火灾。

7. 定期检查：定期对悬挑卸料平台进行维护和检查，确保各项部件的安全可靠。

8. 紧急救援措施：悬挑卸料平台应配备灭火器等安全设备，并制定应急预案，以应对突发情况。

9. 操作人员规范：悬挑卸料平台的操作人员应经过专业培训，具备相关证书。

操作人员在使用过程中应严格按照使用手册和相关规定操作，切勿越界、戏弄或跳跃。

10. 监控和警示：悬挑卸料平台的操作部位应设有明显的警示标志和安全提示，方便操作人员和周围人员提醒注意安全。

总之，严格遵守悬挑卸料平台的规范，能够确保其安全可靠的运行。

只有依法正确使用悬挑卸料平台，才能提高工作效率，并保护人员和财产的安全。

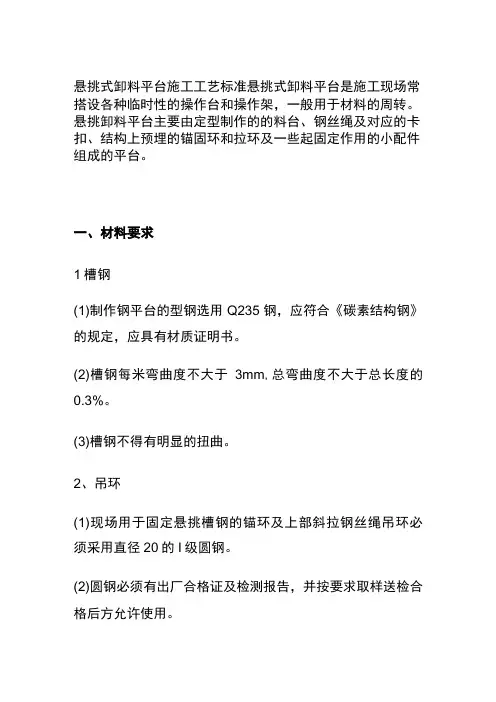

悬挑式卸料平台施工工艺标准悬挑式卸料平台是施工现场常搭设各种临时性的操作台和操作架，一般用于材料的周转。

悬挑卸料平台主要由定型制作的的料台、钢丝绳及对应的卡扣、结构上预埋的锚固环和拉环及一些起固定作用的小配件组成的平台。

一、材料要求1槽钢(1)制作钢平台的型钢选用Q235钢，应符合《碳素结构钢》的规定，应具有材质证明书。

(2)槽钢每米弯曲度不大于3mm,总弯曲度不大于总长度的0.3%。

(3)槽钢不得有明显的扭曲。

2、吊环(1)现场用于固定悬挑槽钢的锚环及上部斜拉钢丝绳吊环必须采用直径20的I级圆钢。

(2)圆钢必须有出厂合格证及检测报告，并按要求取样送检合格后方允许使用。

3、钢丝绳钢丝绳选用6x37型A20mm光面钢丝绳，断股、起毛、锈蚀严重的钢丝绳不得使用，钢丝绳扣紧绳卡不少于5个。

二、卸料平台加工卸料平台各构件均采用气割断料，确保端头平顺，依据施工图严格控制断料尺寸，确保加工顺利进行。

卸料平台各构件均采用焊接形式连接，其中槽钢连接为双面焊，焊脚尺寸不大于母材厚度，焊缝长度同较小尺寸构件的腹板高度；防护栏杆钢管与槽钢的焊接为双面焊，焊脚尺寸为3mm,长度为IoOmm;拉环与槽钢的连接为双面焊，焊缝高度为6mm,每面长度为100mm。

加工做法及要求：(1)平台钢框以两道相互平行、间距为2000mm的［18为主要受力构件，并以平行的5根［14a将其连成一体1［14a槽钢插入［18槽钢U口处，次梁单面与主梁腹板双面贴角焊。

(2)［18槽钢底部加焊［14a槽钢挡头作为支腿，并在槽钢边加焊300x300x20mm厚三角钢板，防止钢框受力时向楼层板内侧滑移，［18槽钢与［14a槽钢挡头采用单面坡口满焊，钢板与槽钢接触面采用围焊。

(3)每根［18槽钢上设置三道吊钩点：用拉环与槽钢的连接为双面焊，焊缝高度为IOmm,每面长度为100mm。

(4)平台吊绳采用6X37A20mm(抗拉强度1400N∕mm2),吊绳两端用卡环分别与上部拉环与平台上拉环连接；吊绳两端分别用5个夹具夹紧，第四个夹具与第五个夹具之间钢丝绳留有一定伸缩空间，以检测其它夹具是否有松动。

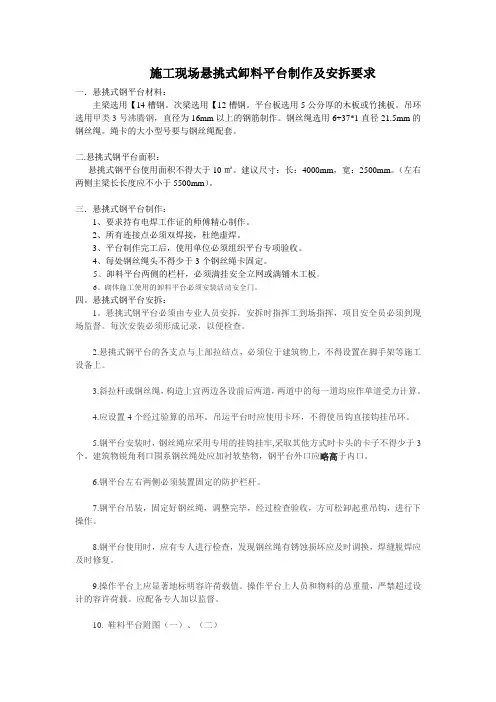

施工现场悬挑式卸料平台制作及安拆要求一．悬挑式钢平台材料：主梁选用【14槽钢。

次梁选用【12槽钢。

平台板选用5公分厚的木板或竹挑板。

吊环选用甲类3号沸腾钢，直径为16mm以上的钢筋制作。

钢丝绳选用6+37*1直径21.5mm的钢丝绳。

绳卡的大小型号要与钢丝绳配套。

二.悬挑式钢平台面积：悬挑式钢平台使用面积不得大于10㎡。

建议尺寸：长：4000mm，宽：2500mm。

（左右两侧主梁长长度应不小于5500mm）。

三．悬挑式钢平台制作：1、要求持有电焊工作证的师傅精心制作。

2、所有连接点必须双焊接，杜绝虚焊。

3、平台制作完工后，使用单位必须组织平台专项验收。

4、每处钢丝绳头不得少于3个钢丝绳卡固定。

5、卸料平台两侧的栏杆，必须满挂安全立网或满铺木工板。

6、砌体施工使用的卸料平台必须安装活动安全门。

四。

悬挑式钢平台安拆：1。

悬挑式钢平台必须由专业人员安拆，安拆时指挥工到场指挥，项目安全员必须到现场监督。

每次安装必须形成记录，以便检查。

2.悬挑式钢平台的各支点与上部拉结点，必须位于建筑物上，不得设置在脚手架等施工设备上。

3.斜拉杆或钢丝绳，构造上宜两边各设前后两道，两道中的每一道均应作单道受力计算。

4.应设置4个经过验算的吊环。

吊运平台时应使用卡环，不得使吊钩直接钩挂吊环。

5.钢平台安装时，钢丝绳应采用专用的挂钩挂牢,采取其他方式时卡头的卡子不得少于3个。

建筑物锐角利口围系钢丝绳处应加衬软垫物，钢平台外口应略高于内口。

6.钢平台左右两侧必须装置固定的防护栏杆。

7.钢平台吊装，固定好钢丝绳，调整完毕，经过检查验收，方可松卸起重吊钩，进行下操作。

8.钢平台使用时，应有专人进行检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复。

9.操作平台上应显著地标明容许荷载值。

操作平台上人员和物料的总重量，严禁超过设计的容许荷载。

应配备专人加以监督。

10. 鞋料平台附图（一）、（二）。

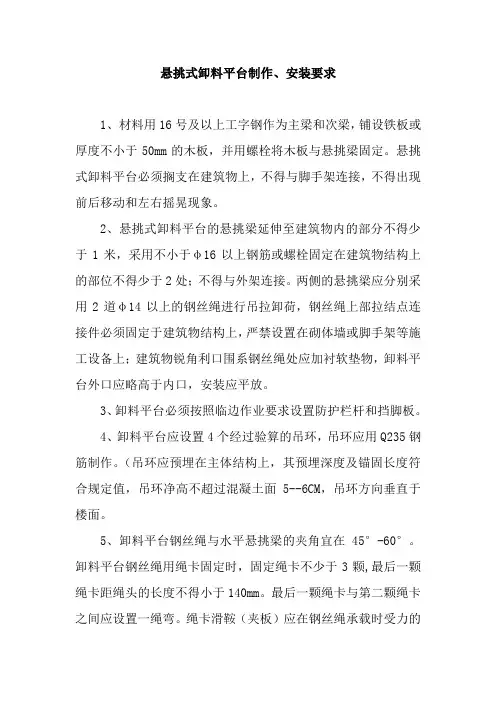

悬挑式卸料平台制作、安装要求1、材料用16号及以上工字钢作为主梁和次梁，铺设铁板或厚度不小于50mm的木板，并用螺栓将木板与悬挑梁固定。

悬挑式卸料平台必须搁支在建筑物上，不得与脚手架连接，不得出现前后移动和左右摇晃现象。

2、悬挑式卸料平台的悬挑梁延伸至建筑物内的部分不得少于1米，采用不小于φ16以上钢筋或螺栓固定在建筑物结构上的部位不得少于2处；不得与外架连接。

两侧的悬挑梁应分别采用2道φ14以上的钢丝绳进行吊拉卸荷，钢丝绳上部拉结点连接件必须固定于建筑物结构上，严禁设置在砌体墙或脚手架等施工设备上；建筑物锐角利口围系钢丝绳处应加衬软垫物，卸料平台外口应略高于内口，安装应平放。

3、卸料平台必须按照临边作业要求设置防护栏杆和挡脚板。

4、卸料平台应设置4个经过验算的吊环，吊环应用Q235钢筋制作。

（吊环应预埋在主体结构上，其预埋深度及锚固长度符合规定值，吊环净高不超过混凝土面5--6CM，吊环方向垂直于楼面。

5、卸料平台钢丝绳与水平悬挑梁的夹角宜在45°-60°。

卸料平台钢丝绳用绳卡固定时，固定绳卡不少于3颗,最后一颗绳卡距绳头的长度不得小于140mm。

最后一颗绳卡与第二颗绳卡之间应设置一绳弯。

绳卡滑鞍（夹板）应在钢丝绳承载时受力的一侧，“U”螺栓应在钢丝绳的尾端，不得正反交错。

绳卡初次固定后，应待钢丝绳受力后再度紧固，并宜拧紧到使两绳直径高度压扁平1/3。

6、平台上悬挂分公司统一限重标志牌：标注限载吨位及验收、维护、安装责任人，严禁超载或长期堆放材料，随堆随吊；堆放材料高度不得超过平台护栏高度；工人限数1-2人，严禁将平台作为休息平台；平台上的施工人员和物料的总重量，严禁超过设计的容许荷载。

7、卸料平台出入口上口必须采用符合要求的硬防护。

8、卸料平台搭设完毕，需经施工方及监理方确认符合安全要求，并在验收表上签字后方可使用。

注意事项：1. 卸料平台的制作应由专业电焊工进行。

2. 所要求的焊缝不得有脱焊、漏焊、焊缝应饱满。

悬挑卸料平台搭设规范一、分部工程概况本方案中所设计的卸料平台采用悬挑式卸料平台，供地上二层以上结构施工阶段临时堆放材料所用。

1.2 卸料平台搭设原则：安全第一，满足文明施工的要求,满足临时堆放材料所需。

二、施工部署1. 目标部署2. 分项工程部署2.1卸料平台概况三、材料机具准备1. 材料用量表2.材料部门要根据现场计划提前作好材料进场准备工作，做到及时进场。

四、悬挑式钢平台设计1. 悬挑式钢平台设计方案1.1 钢平台是尺寸设计钢平台为悬吊式，长4.5m，宽2.6m；平台计算面积3.05*2.8=8㎡，钢平台外侧采用型钢及雪花铁板制作1.5m高防护。

1.2 钢平台材料选择钢平台两侧主梁选用18#普通工字钢，且使用整根工字钢不得接长；次梁选用16#普通工字钢，平台前端封边次梁选用18#普通工字钢；吊索采用A21.5mm-6×19+1钢丝绳，配套卡环选用22#卡环；防护栏板竖龙骨采用50*3mm方管，横龙骨采用50*30*3mm矩管；钢平台墙体吊环采用A25圆钢（Q235-A）制作；钢平台拉结点采用A25圆钢（Q235-A）制作；焊条采用E43型，焊缝等级3级。

所有材料均需为合格材料，所用钢材均需有合格的材质单及检验报告。

1.3 钢平台做法简述主梁与次梁采用满焊；次梁上方满铺4mm花纹铁板，铁板与主次梁进行焊接。

钢平台外侧三面设置1.5m高的防护栏板，栏板内侧焊接固定2mm厚雪花铁板，外侧正立面采用自攻螺钉固定企业标识牌及限载吨位标识牌。

主梁间距2600mm，次梁间距1000mm。

主梁上焊接250mm长40*3mm短方管，防护栏板插入后用两颗M10*100mm螺栓固定；防护栏板横龙骨均采用50*3mm方管，横龙骨采用50*30*3mm矩管，竖向间距725mm～1000mm，横向间距750mm，横竖龙骨均需满焊连接；正面防护栏板均需各自独立焊接成一个整体，安装时用M10*150mm螺栓将各段防护栏板连接在一起。

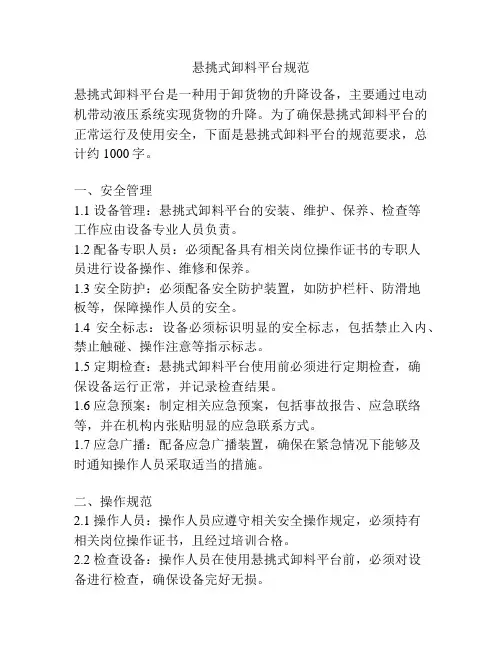

悬挑式卸料平台规范悬挑式卸料平台是一种用于卸货物的升降设备，主要通过电动机带动液压系统实现货物的升降。

为了确保悬挑式卸料平台的正常运行及使用安全，下面是悬挑式卸料平台的规范要求，总计约1000字。

一、安全管理1.1 设备管理：悬挑式卸料平台的安装、维护、保养、检查等工作应由设备专业人员负责。

1.2 配备专职人员：必须配备具有相关岗位操作证书的专职人员进行设备操作、维修和保养。

1.3 安全防护：必须配备安全防护装置，如防护栏杆、防滑地板等，保障操作人员的安全。

1.4 安全标志：设备必须标识明显的安全标志，包括禁止入内、禁止触碰、操作注意等指示标志。

1.5 定期检查：悬挑式卸料平台使用前必须进行定期检查，确保设备运行正常，并记录检查结果。

1.6 应急预案：制定相关应急预案，包括事故报告、应急联络等，并在机构内张贴明显的应急联系方式。

1.7 应急广播：配备应急广播装置，确保在紧急情况下能够及时通知操作人员采取适当的措施。

二、操作规范2.1 操作人员：操作人员应遵守相关安全操作规定，必须持有相关岗位操作证书，且经过培训合格。

2.2 检查设备：操作人员在使用悬挑式卸料平台前，必须对设备进行检查，确保设备完好无损。

2.3 操作规程：操作人员必须按照操作规程进行操作，严禁超载、超速、超高等危险操作行为。

2.4 临时使用：非专职人员临时使用悬挑式卸料平台时，必须接受相关培训，并在专业人员的监督下操作。

2.5 禁止拆解：未经授权，禁止擅自拆解、更改悬挑式卸料平台，确保设备的结构和功能完整。

三、维护保养3.1 定期检修：悬挑式卸料平台应定期进行检修，包括液压系统、电动机、电气设备等。

3.2 润滑保养：设备的润滑点应定期添加润滑油脂，保证设备的润滑效果，延长使用寿命。

3.3 记录保养：对维护保养工作进行记录，包括维修日期、保养内容、保养人员等信息，便于后续查询。

3.4 紧急维修：发现设备存在故障或异常情况时，应及时停止使用并进行紧急维修，确保设备的安全。

一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。

悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。

二、卸料平台设计思路为方便主体结构施工时周转材料的转运，布置工具式卸料平台，卸料平台尺寸为主楼 2 层以上（含 2 层）需在结构周边拟定部位2.5 米宽， 5 米长，采用18# 、14# 、12# 槽钢焊接而成。

本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18 号槽钢，两侧应分别设置前后两道斜拉钢丝绳。

锚固端预埋ф22U 型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。

卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。

卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。

防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。

外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。

卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。

三、悬挑式卸料平台标准化构造平台宽 3m ，长 5.2m ，锚入建筑物 1m ，最大容许荷载 1t 。

采用 [18a 槽钢作主梁， [14 、 [12 槽钢作次梁，间距 1000mm ，6×19+1 钢丝绳（Φ21.5mm ），外侧钢丝绳距主梁端头500mm ，两道钢丝绳间距 1m 。

[14 、[12 槽钢次梁两端头焊接Φ25 短钢筋，上面插Φ48 ×3.5 钢管作防护栏杆。

防护栏杆高 1.2m ，栏杆内侧挂密目安全网一道，下口设 180mm 高挡脚板。

楼板内预埋Φ22钢筋锚环，固定[18a槽钢主梁。

四、悬挑式卸料平台标准做法图悬挑式卸料平台平面示意图悬挑式卸料平台侧立面示意图U型环预埋示意图效果图五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。

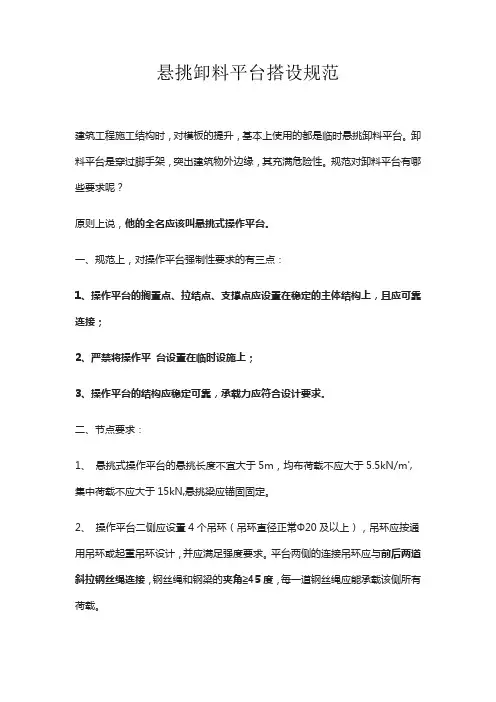

悬挑卸料平台搭设规范
建筑工程施工结构时，对模板的提升，基本上使用的都是临时悬挑卸料平台。

卸料平台是穿过脚手架，突出建筑物外边缘，其充满危险性。

规范对卸料平台有哪些要求呢？
原则上说，他的全名应该叫悬挑式操作平台。

一、规范上，对操作平台强制性要求的有三点：
1、操作平台的搁置点、拉结点、支撑点应设置在稳定的主体结构上，且应可靠连接；
2、严禁将操作平台设置在临时设施上；
3、操作平台的结构应稳定可靠，承载力应符合设计要求。

二、节点要求：
1、悬挑式操作平台的悬挑长度不宜大于5m，均布荷载不应大于5.5kN/m',集中荷载不应大于15kN,悬挑梁应锚固固定。

2、操作平台二侧应设置4个吊环（吊环直径正常Φ20及以上），吊环应按通用吊环或起重吊环设计，并应满足强度要求。

平台两侧的连接吊环应与前后两道斜拉钢丝绳连接，钢丝绳和钢梁的夹角≧45度，每一道钢丝绳应能承载该侧所有荷载。

3、钢丝绳应采用专用的钢丝绳夹连接，钢丝绳夹数量应与钢丝绳直径相匹配，且不得少于4个。

建筑物锐角、利口周围系钢丝绳处应加衬软垫物。

4、悬挑式操作平台的外侧应略高于内侧;外侧应安装防护栏杆并应设置防护挡板全封闭。

5、操作平台应采用型钢作主次梁，满铺厚度大于50MM的木板，并固定。

6、最重要的一点，悬挑式操作平台要进行结构设计，计算应符合规范的规定，过程过于复杂，另述。

只要工程管理人员记住上述内容，对悬挑操作平台的检查便能做到心中有算。

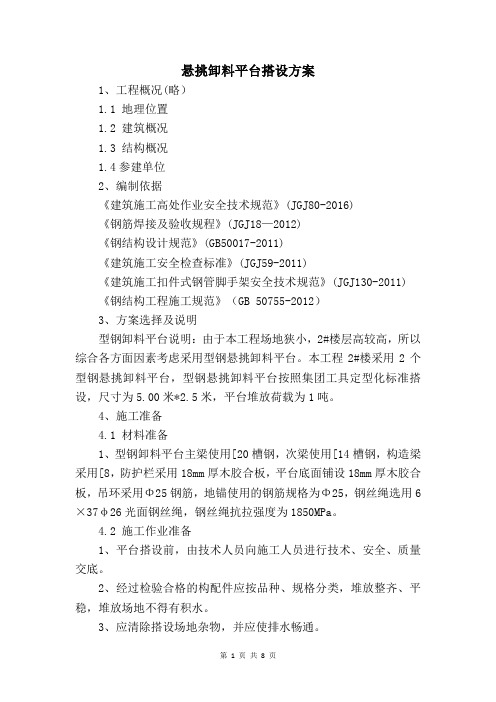

悬挑卸料平台搭设方案1、工程概况(略）1.1 地理位置1.2 建筑概况1.3 结构概况1.4参建单位2、编制依据《建筑施工高处作业安全技术规范》(JGJ80-2016)《钢筋焊接及验收规程》(JGJ18—2012)《钢结构设计规范》(GB50017-2011)《建筑施工安全检查标准》(JGJ59-2011)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 《钢结构工程施工规范》（GB 50755-2012）3、方案选择及说明型钢卸料平台说明：由于本工程场地狭小，2#楼层高较高，所以综合各方面因素考虑采用型钢悬挑卸料平台。

本工程2#楼采用2个型钢悬挑卸料平台，型钢悬挑卸料平台按照集团工具定型化标准搭设，尺寸为5.00米*2.5米，平台堆放荷载为1吨。

4、施工准备4.1 材料准备1、型钢卸料平台主梁使用[20槽钢，次梁使用[14槽钢，构造梁采用[8，防护栏采用18mm厚木胶合板，平台底面铺设18mm厚木胶合板，吊环采用Φ25钢筋，地锚使用的钢筋规格为Φ25，钢丝绳选用6×37φ26光面钢丝绳，钢丝绳抗拉强度为1850MPa。

4.2 施工作业准备1、平台搭设前，由技术人员向施工人员进行技术、安全、质量交底。

2、经过检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。

3、应清除搭设场地杂物，并应使排水畅通。

4、型钢卸料平台必须按设计方案加工，且必须通过验收方可使用。

4.3 制作、加工1、平台制作机房楼型钢卸料平台的规格为5m×2.5m（长×宽），锚固段长度为2m。

主梁使用[20槽钢，次梁使用[14槽钢，构造梁采用[8,构件接触面均为焊接。

平台上要设有显著的限定荷载标识牌和各种堆料数量明细表，本工程卸料平台限重为1.0t。

卸料平台需要设置防护栏，防护栏采用5mm厚1.2米高钢板,平台四面与槽钢主梁焊接。

槽钢外侧面及防护栏均刷黄黑相间的油漆标识，在面向楼层主体结构一面平台上,设置一1200*1200的门。

一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。

悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。

二、卸料平台设计思路为方便主体结构施工时周转材料的转运，主楼2层以上（含2层）需在结构周边拟定部位布置工具式卸料平台，卸料平台尺寸为2.5米宽，5米长，采用18#、14#、12#槽钢焊接而成。

本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18号槽钢，两侧应分别设置前后两道斜拉钢丝绳。

锚固端预埋ф22U型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。

卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。

卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。

防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。

外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。

卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。

三、悬挑式卸料平台标准化构造平台宽3m，长5.2m，锚入建筑物1m，最大容许荷载1t。

采用[18a槽钢作主梁，[14、[12槽钢作次梁，间距1000mm，6×19+1钢丝绳（Φ21.5mm），外侧钢丝绳距主梁端头500mm，两道钢丝绳间距1m。

[14、[12槽钢次梁两端头焊接Φ25短钢筋，上面插Φ48×3.5钢管作防护栏杆。

防护栏杆高1.2m，栏杆内侧挂密目安全网一道，下口设180mm 高挡脚板。

楼板内预埋Φ22钢筋锚环，固定[18a槽钢主梁。

四、悬挑式卸料平台标准做法图U型环预埋示意图五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。

卸料平台的安装、移位、拆除均采用塔吊并辅以人工配合。

为方便吊装并保证高空作业的安全，事先在工具式悬挑卸料平台两侧20#槽钢主梁边焊接平台吊装环。

悬挑式卸料平台安装规范一、悬挑式卸料平台的基本介绍一般的悬挑式卸料平台由定型制作的的料台、钢丝绳及对应的卡扣、结构上预埋的锚固环和拉环及一些起固定作用的小配件组成。

卸料平台的施工必须由专业的技术人员按照现行的规范进行设计，并编写专项施工方案，计算书和图纸也应在方案中体现。

在施工前应对作业人员进行相应的安全技术交底，并对卸料平台及周边的环境进行检查，做好安全防护措施。

定型料台的组成：1、悬挑主梁2、次梁3、上部防护栏杆、踢脚板和防护钢板4、花纹钢板点这免费下载施工技术资料5、钢丝绳斜拉环根据现行规范及卸料平台用途，对悬挑式卸料平台的各个部位的制作和安装都有对应的的要求。

另外，在建筑物结构上预埋的拉环及悬挑主梁的锚固环和钢丝绳的连接与固定也有着相应的要求。

二、悬挑式卸料平台各部位的安全知识1、悬挑主梁、次梁和楼层预埋锚固环以及两者之间的固定卸料平台的主框架由悬挑主梁和次梁焊接而成，悬挑主梁及次梁的型号根据施工需要选型，并在施工方案中具体体现，主梁的强度一般不得小于18号槽钢。

注：（1）楼层中预埋的钢筋锚环既可作为主挑梁的锚固环，又可作为斜拉钢丝绳吊环；（2）U型环不宜预埋在结构的悬挑部位。

2、悬挑主梁、次梁和楼层预埋锚固环以及两者之间的固定错误做法点这免费下载施工技术资料悬挑主梁与锚固环的正确固定方法是用木方将两者之间的缝隙堵满，上部用两个木楔对向嵌入固定。

且每根主梁的锚固环应有两个。

3、钢丝绳拉结、卡扣固定及钢丝绳与各部位的接触钢丝绳的型号应严格按照施工方案的要求进行选型配备，且一般不宜小于ϕ18。

斜拉钢丝绳设置时于卸料平台底平面的夹角应大于45°，将卸料平台主梁上设置的四个拉环和建筑物上预埋的拉环对应连接。

绳卡的数量和间距应根据相应的规范设置。

4、钢丝绳拉结、卡扣固定及钢丝绳与各部位的接触绳卡压板应在钢丝绳长头的一侧（即紧贴主受力绳），其间距不应小于钢丝绳直径的6倍，一般为6-7倍。

钢丝绳与结构边、结构梁等硬物相接触时应在接触位置加设软防护。

悬挑卸料平台搭设方案1、工程概况( 略)1.1 地理位置1.2 建筑概况1.3 结构概况1.4 参建单位2、编制依据《建筑施工高处作业安全技术规范》(JGJ80-2016) 《钢筋焊接及验收规程》(JGJ18—2012)《钢结构设计规范》(GB50017-2011)《建筑施工安全检查标准》(JGJ59-2011) 《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011) 《钢结构工程施工规范》( GB50755-2012)3、方案选择及说明型钢卸料平台说明：由于本工程场地狭小，2#楼层高较高，所以综合各方面因素考虑采用型钢悬挑卸料平台。

本工程2#楼采用2 个型钢悬挑卸料平台，型钢悬挑卸料平台按照集团工具定型化标准搭设，尺寸为5.00 米*2.5 米，平台堆放荷载为1 吨。

4、施工准备4.1 材料准备1、型钢卸料平台主梁使用[20 槽钢，次梁使用[14 槽钢，构造梁采用[8 ，防护栏采用18mm厚木胶合板，平台底面铺设18mm厚木胶合板，吊环采用Φ25 钢筋，地锚使用的钢筋规格为Φ25，钢丝绳选用6 ×37φ26 光面钢丝绳，钢丝绳抗拉强度为1850MPa。

4.2 施工作业准备1、平台搭设前，由技术人员向施工人员进行技术、安全、质量交底。

2、经过检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。

3、应清除搭设场地杂物，并应使排水畅通。

4、型钢卸料平台必须按设计方案加工，且必须通过验收方可使用。

4.3 制作、加工1、平台制作机房楼型钢卸料平台的规格为5m×2.5m（长×宽），锚固段长度为2m。

主梁使用[20 槽钢，次梁使用[14 槽钢，构造梁采用[8, 构件接触面均为焊接。

平台上要设有显著的限定荷载标识牌和各种堆料数量明细表，本工程卸料平台限重为1.0t 。

卸料平台需要设置防护栏，防护栏采用5mm厚1.2 米高钢板, 平台四面与槽钢主梁焊接。

卸料平台的安装和使用要求在施工过程中，为保证建筑结构施工材料的进出，常在建筑物外立面设置平台作为施工材料、器具、设备的周转平台，将无法用电梯、井架提运的大件材料、器具、设备用塔式起重机先吊运至卸料平台上，再转运至使用或安装地点。

目前常用的卸料平台分为采用钢管落地搭设的卸料平台和采用悬挑方式搭设的卸料平台。

一、材料规格（1）落地搭设的卸料平台：一般采用∅48X3.5钢管的扣件连接方式搭设，也可采用其他规格的钢管和碗扣式连接的方式搭设。

平面板宜采用钢板或大于1.8cm厚的木质夹板。

（2）悬挑搭设的卸料平台：一般采用钢平台，钢平台的材料全部为Q235,平台骨架一般由型钢和钢板焊接而成，平面板宜采用花纹钢板，拉索、保险钢丝绳的直径不小于20mm。

二、用途卸料平台是作为施工材料、器具、设备垂直运输的周转平台.它可以灵活地适用于各类施工工地。

（1）落地搭设的卸料平台常用于多层建筑物的施工中。

（2）悬挑搭设的卸料平台一般用于高层建筑物的施工中。

三、落地式脚手架搭设的卸料平台1.卸料平台的形式（1）一般情况下，搭设高度不宜超过12m，高宽之比控制在2.5：1以内，面积一般不超过6mX6m=36m2。

（2）单位面积的荷载应控制在4kN/m2。

集中荷载不大于10kN,原则上总荷载不能大于20kN。

2.构造要求（1）立杆的间距宜为600〜900mm.步高宜在1.5〜1.8m之间。

（2）外侧四个立面由底至顶连续设置剪刀撑。

（3）水平剪刀撑间距不大于4.0m.（4）拉结点应直接和建筑物结构连接，每层设置。

连接采用刚性连接。

形式可选用埋件、钢管直接抱箍-钢管抱箍与结构柱之间需用防滑垫木顶紧，避免抱箍因受力不均产生滑动。

拉结杆必须与平台立杆牢固扣接.且拉结点与平台主结点之间的距离不大于2000mm；拉结杆与柱抱箍用旋转扣件扣牢。

拉结方式如图1所示。

图1：落地搭设卸料平台拉结点示意拉结杆1一拉结杆：2一建筑物（墙体）：3—脚手架；4—木格栅；5—过桥板：6—卸料平台3.悬挑式钢平台按其悬挑方式可分为悬挂式和斜撑式两种.目前主要以悬挑式为主。

一、卸料平台概况悬挑式卸料平台，以槽钢作主次梁，焊接成平面受力框架，一端搁置在楼板上，一端用钢丝绳吊挂。

悬挑式卸料平台分别在两个大区域阶段使用，裙房施工阶段和主楼施工阶段，裙楼与主楼施工阶段均从三层开始每层均设置悬挑式卸料平台。

二、卸料平台设计思路为方便主体结构施工时周转材料的转运，主楼2层以上（含2层）需在结构周边拟定部位布置工具式卸料平台，卸料平台尺寸为2.5米宽，5米长，采用18#、14#、12#槽钢焊接而成。

本工程卸料平台应采用型钢焊接成主框架，主挑梁型号采用18号槽钢，两侧应分别设置前后两道斜拉钢丝绳。

锚固端预埋ф22U型环，每层预埋的钢筋锚环既是主挑梁锚固环，也作为斜拉钢丝绳吊。

卸料平台底部应用花纹钢板焊接固定，与外架之间的间隙封闭连接。

卸料平台两侧面设置固定的防护栏杆，其立杆与主挑梁焊接固定。

防护栏杆内侧采用钢板网封闭，并挂设限载标志牌。

外架平台处的横杆应采用搭接方式，以便拆改后，卸料平台能顺利安装和使用。

卸料平台在使用过程中，将两侧及前方用模板竖向封闭，防止杂物坠落。

三、悬挑式卸料平台标准化构造平台宽3m，长5.2m，锚入建筑物1m，最大容许荷载1t。

采用[18a槽钢作主梁，[14、[12槽钢作次梁，间距1000mm，6×19+1钢丝绳（Φ21.5mm），外侧钢丝绳距主梁端头500mm，两道钢丝绳间距1m。

[14、[12槽钢次梁两端头焊接Φ25短钢筋，上面插Φ48×3.5钢管作防护栏杆。

防护栏杆高1.2m，栏杆内侧挂密目安全网一道，下口设180mm 高挡脚板。

楼板内预埋Φ22钢筋锚环，固定[18a槽钢主梁。

四、悬挑式卸料平台标准做法图U型环预埋示意图五、悬挑式卸料平台安装、移位、拆除本工程所采用悬挑式卸料平台为工具式的，安装移位拆除方便，周转率高。

卸料平台的安装、移位、拆除均采用塔吊并辅以人工配合。

为方便吊装并保证高空作业的安全，事先在工具式悬挑卸料平台两侧20#槽钢主梁边焊接平台吊装环。

悬挑式卸料平台安装规范一、悬挑式卸料平台的基本介绍一般的悬挑式卸料平台由定型制作的的料台、钢丝绳及对应的卡扣、结构上预埋的锚固环和拉环及一些起固定作用的小配件组成。

卸料平台的施工必须由专业的技术人员按照现行的规范进行设计，并编写专项施工方案，计算书和图纸也应在方案中体现。

在施工前应对作业人员进行相应的安全技术交底，并对卸料平台及周边的环境进行检查，做好安全防护措施。

定型料台的组成：1、悬挑主梁2、次梁3、上部防护栏杆、踢脚板和防护钢板4、花纹钢板点这免费下载施工技术资料5、钢丝绳斜拉环根据现行规范及卸料平台用途，对悬挑式卸料平台的各个部位的制作和安装都有对应的的要求。

另外，在建筑物结构上预埋的拉环及悬挑主梁的锚固环和钢丝绳的连接与固定也有着相应的要求。

2、悬挑式卸料平台各部位的平安知识1、悬挑主梁、次梁和楼层预埋锚固环以及两者之间的固定卸料平台的主框架由悬挑主梁和次梁焊接而成，悬挑主梁及次梁的型号根据施工需要选型，并在施工方案中具体体现，主梁的强度一般不得小于18号槽钢。

注：（1）楼层中预埋的钢筋锚环既可作为主挑梁的锚固环，又可作为斜拉钢丝绳吊环；（2）U型环不宜预埋在结构的悬挑部位。

2、悬挑主梁、次梁和楼层预埋锚固环以及两者之间的固定错误做法点这免费下载施工技术资料悬挑主梁与锚固环的正确固定方法是用木方将两者之间的缝隙堵满，上部用两个木楔对向嵌入固定。

且每根主梁的锚固环应有两个。

3、钢丝绳拉结、卡扣固定及钢丝绳与各部位的接触钢丝绳的型号应严格按照施工方案的要求进行选型配备，且一般不宜小于ϕ18。

斜拉钢丝绳设置时于卸料平台底平面的夹角应大于45°，将卸料平台主梁上设置的四个拉环和建筑物上预埋的拉环对应连接。

绳卡的数目和间距应根据相应的规范设置。

4、钢丝绳拉结、卡扣固定及钢丝绳与各部位的接触绳卡压板应在钢丝绳长头的一侧（即紧贴主受力绳），其间距不应小于钢丝绳直径的6倍，一般为6-7倍。

钢丝绳与结构边、结构梁等硬物相接触时应在接触位置加设软防护。
