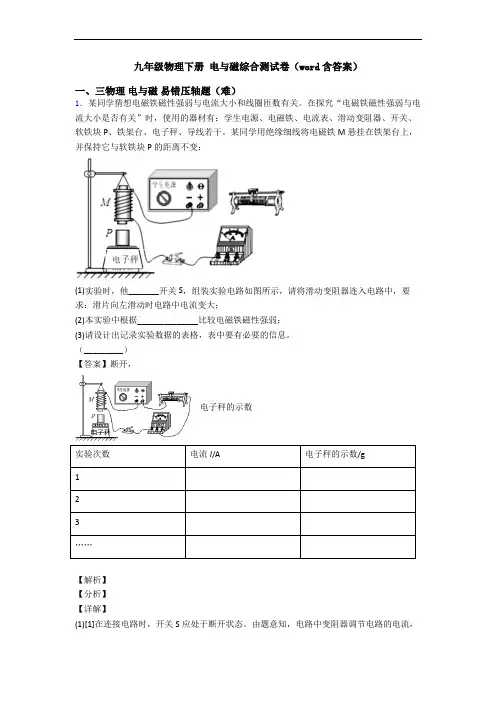

九年级物理下册电与磁单元练习（Word版含答案）

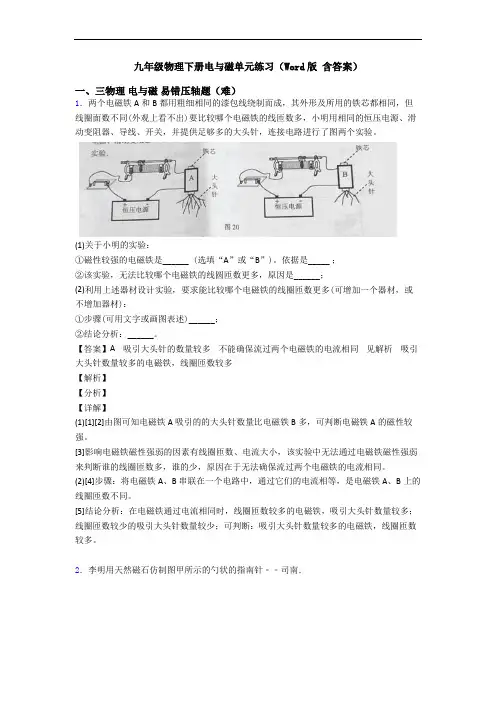

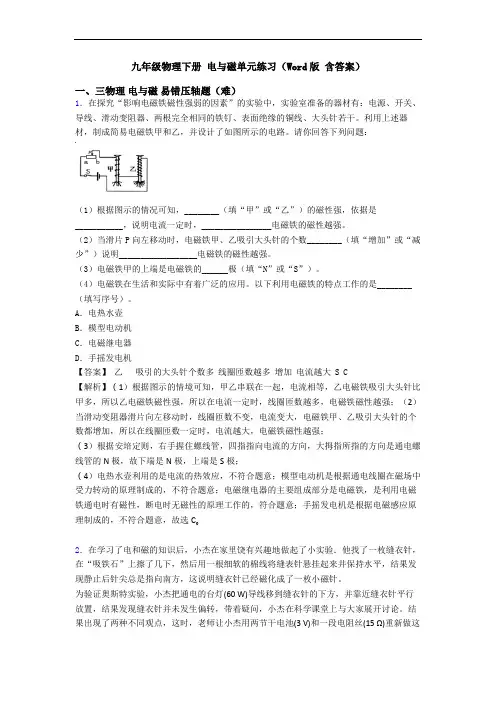

一、三物理电与磁易错压轴题（难）

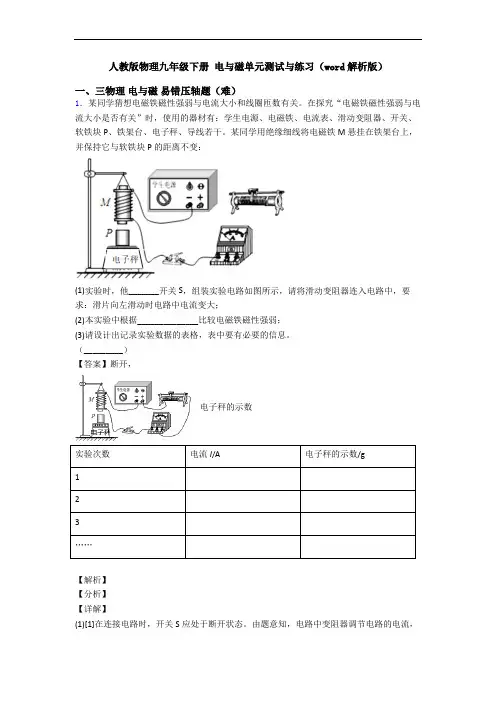

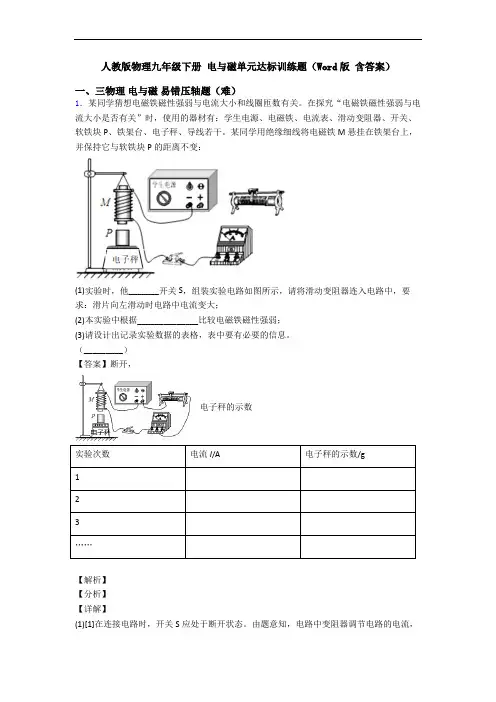

1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变：
(1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大；
(2)本实验中根据______________比较电磁铁磁性强弱；
(3)请设计出记录实验数据的表格，表中要有必要的信息。
（_________）
【答案】断开，
电子秤的示数
实验次数电流I/A电子秤的示数/g
1
2
3
……
【解析】
【分析】
【详解】
(1)[1]在连接电路时，开关S应处于断开状态。由题意知，电路中变阻器调节电路的电流，
所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下：
(2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。
(3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。故实验表格如下：
实验次数电流I/A电子秤的示数/g
1
2
3
……
2．如图，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中
（1）接通电源，铝棒AB向左运动，说明磁场对电流有的_____作用，_____（选填“电动机“或“发电机”）利用这一原理工作的．
（2）若只将磁体的两极对调，接通电源，观察到铝棒AB向_____（选填“左”成“右”）运动，说明力的方向与_____方向有关．
（3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关，请在图中器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想．
添加器材：_____
简要做法：_____
【答案】力电动机右磁场滑动变阻器将滑动变阻器串联在电路中，改变滑片的位置，观察铝棒摆动的幅度
【解析】
（1）把一根轻质的铝棒作为直导线放在蹄形磁体的磁场里，接通电源，看到直导线向左运动，说明磁场对通电导线有力的作用；电动机就是利用该原理制成的；
（2）只将磁体的两极对调，接通电源，导体的运动方向会改变，所以观察到直导线向右运动；说明力的方向与磁场的方向有关；
（3）探究磁场中通电导线作用力大小与导线中电流的大小是否有关，可以在其他条件不变的情况下，添加一滑动变阻器来改变电路中的电流．
其做法如下：在图所示的电路中串联一个滑动变阻器，移动变阻器的滑片，改变导线中电流的大小，观察通电导线摆动的幅度；以此判断磁场对通电导线作用力大小与导线中电流的大小是否有关．
3．根据古文《论衡•是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样如图甲所示．
（1）1952年，中国科学院物理研究所尝试将如乙图所示的天然磁石制作成司南，制作人员根据天然磁石的磁感线分布，将磁石的________（填乙中字母）处打磨成磁勺的A 端．
（2）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平转动直至最终静止，但磁勺A 端总不能正确指南，请提出改进本实验的措施________．
（3）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，闭合开关S，磁勺和电磁铁相互吸引后如图丙所示，可增加磁勺的磁性，由此判断H为电源的________极．
【答案】D将磁勺放在光滑的水平面上，使其能自由转动负
【解析】
【分析】
（1）磁体静止时，指南的叫南极用字母S表示；指北的叫北极，用字母N表示；磁体周围的磁感线，都是从磁体的N极出发，回到S极；据此判断。
（2）磁勺要想指南北，必须能自由转动，不受外力的干扰，因此从减小外力干扰的角度来考虑；
（3）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；可用安培定则判断通电螺线管的两极极性和电源极性。
【详解】
（1）磁勺在正确指南时，地理的南极正是地磁的N极，异名磁极相互吸引，因此，其A端为该磁体S极；
乙图中，根据天然磁石的磁感线分布，可判断D端是S极，也就是磁勺的A端，故应将磁石的D处打磨成磁勺的A端；
（2）把天然磁石打磨成的磁勺放在粗糙的木盘上，由于摩擦力较大，所以很难正确指示南北方向，正确的做法是将磁勺放在光滑的水平面上，使其能自由转动；
（3）因为异名磁极相互吸引，则与磁勺柄所靠近的下端是通电螺线管的N极，用安培定则可判断通电螺线管中的电流方向，再根据电流方向是从电源正极出发通过螺线管回到负极，可判断H端为电源的负极。

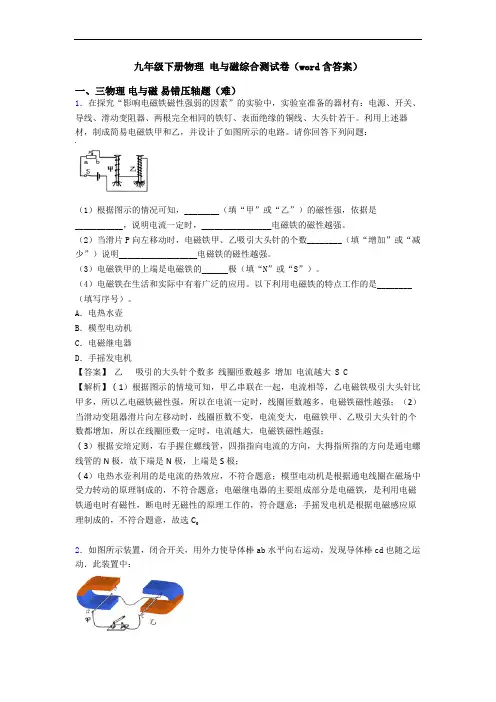

4．如图所示装置，闭合开关，用外力使导体棒ab水平向右运动，发现导体棒cd也随之运动．此装置中：
（1）甲部分发生的是________现象，人们根据这一原理发明了________．
（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中____（甲/乙）部分产生的能量转化，与这一过程是相同的．
【答案】电磁感应发电机乙
【解析】
（1）如图甲，用外力使导体棒ab水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；
（2）有一种“车窗爆破器”，陆续安装BRT公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；
图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．
点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．
5．如图所示是同学们安装的直流电动机模型．
(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电
