机械设计考试复习与练习题

机械设计习题及答案第一篇总论第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。

1-3 什么是通用零件?什么是专用零件?试各举三个实例。

第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。

(1) 专用零件的部件(2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件(3) 在普通工作条件下工作的一般参数的通用零件和部件(4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。

其中有_____是专用零件。

(1) 3种(2) 4种(3) 5种(4) 6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。

(1) 一个(2) 两个(3) 三个(4)四个2-4 零件的工作安全系数为____。

(1) 零件的极限应力比许用应力(2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力(4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。

(1) 屈服点(2) 疲劳极限(3) 强度极限(4)弹性极限二．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-3 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-4 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-5 机械零件设计中选择材料的原则是什么?2-6 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，2-7 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。

机械设计试题（ A）卷（闭）一、选择、填充 (20分)1．十字滑块联轴器，是属挠性联轴器，只用在转速不高的场合(n≤200r／min)其原因是________.(a) 中间盘太重(b) 中间盘滑动磨损过大（c）中间盘材料太差。

2．滚动轴承都有不同的直径系列，若两个向心轴承代号中仅直径系列不同时，此两轴承的区别是________.(a) 外径和宽度不同，内径相同(b) 内径和宽度不同，外径相同(c) 滚动体数目不同,内外径相同(d) 滚动体直径大小不同，内外径相同，3．液体动力滑动轴承在稳定运转时，轴颈的位置如图示，试在图上图示：(3分)(1) 轴的转向(2) 油膜压力分布的大致图形O——轴承中心O1一—轴中心F——载荷4．闭式蜗杆减速机机盖(机座)上铸有筋片，其目的是为了散热防止温升过高，温升过高将导致______.(a) 蜗杆变形过大(b) 材料的机械性能下降．(c) 润滑条件恶化(d) 润滑油变质．5．齿轮传动中，提高圆柱齿轮的精度将能减小________系数。

6．图示为直齿圆柱齿轮齿根弯曲强度计算力学模型，齿宽为b，试在图中标出Υ、Fn、h、S, 并写出齿根弯曲应力公式(σ F=M/W)中M和W表达式． (6分)7．图示曲线为滚子链的额定功率曲线(似帐篷曲线)，其中OA段是______；AB段段是______，BC段是________.(a)由销轴和套筒胶合限定．(b)由链板疲劳强度限定．(c)滚子、套筒冲击疲劳强度限定。

8．标准D型V带传动，在初拉应力σ = F0/A=1.2Mpa ( A = 476m㎡)，传递圆周力800N时，若不计离心力的影响，则工作时紧边的拉力F1=______N；松边的拉力F2=________N．9．选择轴的剖面尺寸(b * h)是根据______标准中选出来的．(a) 传递扭矩的大小(b) 传递功率的大小(c) 轴径大小(d) 轮毂长度10．在图示零件的极限应力线图中，M为零件断面上的应力，其应力循环特性r =常数，OM1线与横轴间的夹角为? = 50°，则该零件受的是______。

机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。

A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。

A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。

A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。

A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。

A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。

A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。

A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。

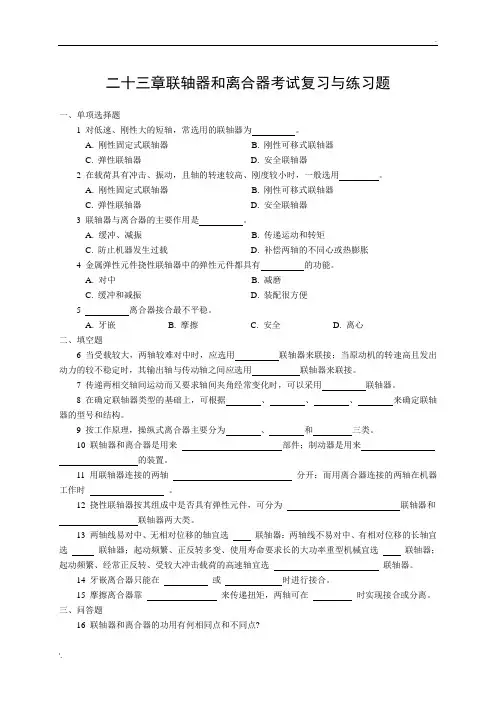

二十三章联轴器和离合器考试复习与练习题一、单项选择题1 对低速、刚性大的短轴，常选用的联轴器为。

A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器2 在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用。

A. 刚性固定式联轴器B. 刚性可移式联轴器C. 弹性联轴器D. 安全联轴器3 联轴器与离合器的主要作用是。

A. 缓冲、减振B. 传递运动和转矩C. 防止机器发生过载D. 补偿两轴的不同心或热膨胀4 金属弹性元件挠性联轴器中的弹性元件都具有的功能。

A. 对中B. 减磨C. 缓冲和减振D. 装配很方便5 离合器接合最不平稳。

A. 牙嵌B. 摩擦C. 安全D. 离心二、填空题6 当受载较大，两轴较难对中时，应选用联轴器来联接；当原动机的转速高且发出动力的较不稳定时，其输出轴与传动轴之间应选用联轴器来联接。

7 传递两相交轴间运动而又要求轴间夹角经常变化时，可以采用联轴器。

8 在确定联轴器类型的基础上，可根据、、、来确定联轴器的型号和结构。

9 按工作原理，操纵式离合器主要分为、和三类。

10 联轴器和离合器是用来部件；制动器是用来的装置。

11 用联轴器连接的两轴分开：而用离合器连接的两轴在机器工作时。

12 挠性联轴器按其组成中是否具有弹性元件，可分为联轴器和联轴器两大类。

13 两轴线易对中、无相对位移的轴宜选联轴器：两轴线不易对中、有相对位移的长轴宜选联轴器；起动频繁、正反转多变、使用寿命要求长的大功率重型机械宜选联轴器；起动频繁、经常正反转、受较大冲击载荷的高速轴宜选联轴器。

14 牙嵌离合器只能在或时进行接合。

15 摩擦离合器靠来传递扭矩，两轴可在时实现接合或分离。

三、问答题16 联轴器和离合器的功用有何相同点和不同点?17 在选择联轴器、离合器时，引入工作情况系数的目的是什么?K值与哪些因素有关?如何选取?18 联轴器所联接两轴的偏移形式有哪些?综合位移指何种位移形式?19 固定式联轴器与可移式联轴器有何区别?各适用于什么工作条件?刚性可移式联轴器和弹性联轴器的区别是什么?各适用于什么工作条件?20 制动器应满足哪些基本要求?21 牙嵌离合器的主要失效形式是什么？四、计算题22试选择一电动机输出轴用联轴器，已知：电机功率P=11kW，转速n=l 460r／min，轴径d=42mm，载荷有中等冲击。

第一章机械设计基础概论[复习题]一、单项选择题1．机器中各制造单元称为（）A．零件 B．构件C．机构 D．部件2．机器中各运动单元称为（）A．零件 B．部件C．机构 D．构件3．在卷扬机传动示意图中，序号5、6所示部分属于（）A.动力部分B.传动部分C.控制部分D.工作部分4．如图为卷扬机传动示意图，图中序号3所示部分属于( )A.动力部分B.传动部分C.控制部分D.工作部分5．在如图所示的单缸四冲程内燃机中，序号1和10的组合是（）6．如图所示，内燃机连杆中的连杆体1是（）A.机构B.零件C.部件D.构件7．在如图所示的齿轮—凸轮轴系中，轴4称为( )A.零件B.机构C.构件D.部件[参考答案]一、单项选择题1A，2D,3D,4B,5B,6B,7A第二章平面机构运动简图及自由度[复习题]一、单项选择题1．在平面机构中，每增加一个高副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束2．在平面机构中，每增加一个低副将引入（）A．0个约束 B．1个约束 C．2个约束 D．3个约束3．平面运动副所提供的约束为（）A.1B.2C.1或2D.3 4．平面运动副的最大约束数为（）A．1 B．2 C．3 D．55．若两构件组成低副，则其接触形式为（）A．面接触 B．点或线接触 C．点或面接触 D．线或面接触6．若两构件组成高副，则其接触形式为（）A.线或面接触B.面接触C.点或面接触D.点或线接触7．若组成运动副的两构件间的相对运动是移动，则称这种运动副为( ) A.转动副 B.移动副 C.球面副 D.螺旋副8．由m个构件所组成的复合铰链所包含的转动副个数为( )A.1B.m-1C.mD.m+l9．机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目10．图示为一机构模型，其对应的机构运动简图为（）A．图a B．图b C．图c D．图d二、填空题1、两构件直接接触并能产生相对运动的联接称为 _____________。

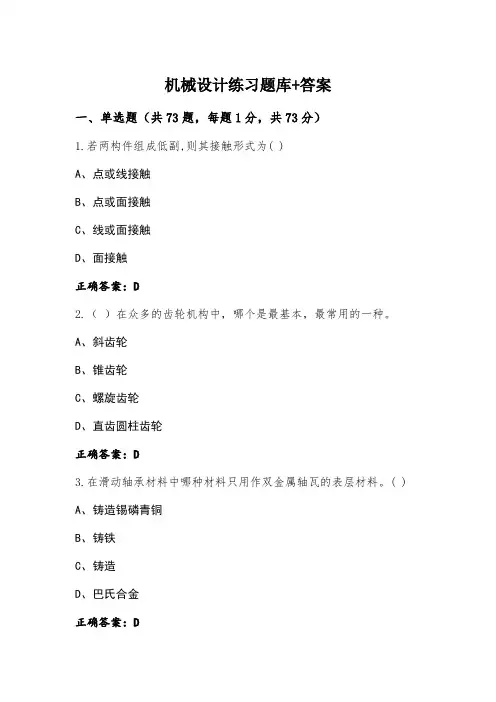

机械设计练习题库+答案一、单选题（共73题，每题1分，共73分）1.若两构件组成低副,则其接触形式为( )A、点或线接触B、点或面接触C、线或面接触D、面接触正确答案：D2.（）在众多的齿轮机构中，哪个是最基本，最常用的一种。

A、斜齿轮B、锥齿轮C、螺旋齿轮D、直齿圆柱齿轮正确答案：D3.在滑动轴承材料中哪种材料只用作双金属轴瓦的表层材料。

( )A、铸造锡磷青铜B、铸铁C、铸造D、巴氏合金正确答案：D4.当两轴距离较远，且要求传动比准确，宜采用（）A、带传动B、一对齿轮传动C、蜗轮传动D、轮系传动正确答案：D5.平面四杆机构中各构件以（）相连接。

A、旋转副B、齿轮副C、转动副D、移动副正确答案：C6.斜齿轮可分为三种传动，以下哪种传动不是( )A、直齿轮啮合B、内啮合C、外啮合D、齿轮齿条啮合正确答案：A7.传动比计算普遍采用（）A、画箭头法B、转化机构法C、±法D、（-1）k法正确答案：B8.主要承受径向载荷的滚动轴承叫( )。

A、向心轴承B、向心、推力轴承C、单列圆锥滚子轴承D、推力轴承正确答案：A9.在主动轴转速不变时，利用轮系可以获得（）。

A、小传动比运动B、大传动比运动C、分路运动D、变速运动正确答案：D10.选取 V 带型号，主要取决于( )A、带的线速度B、带传递的功率和小带轮转速C、带的紧边拉力D、带的有效拉力正确答案：B11.（）不是滚动轴承顶紧的目的。

A、增大支承刚度B、减少振动噪音C、提高旋转精度D、降低摩擦正确答案：D12.在运用( )解决周转轮系传动比的计算问题.A、正转法B、除法C、反转法D、乘法正确答案：C13.轴的常用材料主要是（）A、碳钢B、铸铁C、球墨铸铁D、合金钢正确答案：A14.V带传动，最后算出的实际中心距与初定的中心距不一致，这是由于( )A、选用标准长度的带B、传动安装时有误差C、带工作一段时间后会松弛，需预先张紧D、带轮加工有尺寸误差正确答案：A15.全部齿轮的轴线都互相平行，这样的轮系是（）A、平面轮系B、定轴轮系C、周转轮系D、空间轮系正确答案：A16.孔常采用J7、J6、( )、G7公差带A、H7B、O7C、R7D、Y7正确答案：A17.轴头是（）的轮段A、轴配合处B、轴与安装轮毂键槽处C、安装轮毂键槽处D、轴与轴承配合处正确答案：C18.蜗轮材料为HT200的开式蜗杆传动其主要失效形式是（）A、齿面胶合B、齿面点蚀C、蜗轮轮齿折断D、齿面磨损正确答案：D19.蜗杆传动常用于（）。

机械设计复习题及答案(一)连接。

1.楔键联接传动中，键的工作面(承载面)是楔键的上下面。

2.普通平键联接中，键的工作面(承载面、受力面)是左右两个侧面。

3.普通平键的截面尺寸b×h是由键连接处轴径在查找手册的标准选定;强度让算时键的工作长度如何确定?根据轮毂的长度和键的强度5.根据工作原理，螺纹联接防松的措施有摩擦防松、机械防松和破坏螺旋副运动关系防松。

6.在常用的螺纹连接中，自锁性能最好(摩擦力最大)的螺纹牙型是牙型角度为60°的三角形螺纹。

7.被联接件受横向载荷作用时，如采用普通螺栓联接，则螺栓受到的是拉力。

8.在螺纹联接中，当两个被联接件之一太厚，不宜制成通孔且经常拆卸，往往可采用双头螺柱连接。

9.4种螺纹连接的特点与适用场合。

螺栓、螺钉、双头螺柱、紧定螺钉10.防松的根本目的是什么?。

避免自动松脱，防止螺旋副的相对运动，防止螺母和螺栓之间的相对运动。

11.螺纹的公称尺寸是哪个?。

外螺纹的大径(二)传动。

1.带正常传动(同步带传动除外)时不能保证精确传动比的原因是带的弹性滑动。

2.带工作时截面上产生的应力有松紧边拉应力、__弯曲应力__、离心拉应力。

应力最大?紧边绕上小带轮处3.带传动是靠摩擦力工作的，所以把带轮的侧面做的粗糙一些，可提高承载能力,合适吗?不合适，带传动中不可避免存在弹性滑动，摩擦力增大了，皮带容易磨损，减少了皮带的使用寿命。

4.设计链传动时，链节数最好取偶数。

奇数。

过渡5.链传动工作时传动比不准确，主要是由于链传动中存在多边形效应。

6.在滚子链传动中，链节距p越小，则链承载能力越小，传动的动载荷小。

7.标准齿轮的齿形系数Y F只与齿数有关，而与模数无关。

8.一对齿轮传动中，Z1<Z2，材料不同，硬度不同，其齿面接触应力σH1=σH2。

但齿根弯曲应力σF1≠σF2。

9.对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于模数和齿宽。

10.对于直齿圆柱齿轮传动，齿面接触疲劳强度主要取决于中心距和齿宽:是错误的。

机械设计复习题一、选择题、填空题及判断题1．一般机械中，若两根被连接轴间存在较大的综合位移，可采用联轴器。

①齿式②凸缘③套筒④滑块2.牙嵌离合器只能在结合。

①．单向转动时②.高速转动时③. 正反转工作时④.两轴转速差很小或停车时3．齿式联轴器允许轴线具有位移；十字滑块联轴器允许轴线具有位移。

（均答一种主要位移）4. 牙嵌式离合器的常用牙形有矩形、梯形、锯齿形和三角形等，在传递较大转矩时，因为。

①. 梯形牙齿与齿接触面间有轴向分力②. 结合后没有相对滑动③.梯形牙强度高，结合或分离较容易且磨损能补偿5．非液体摩擦滑动轴承的主要失效形式是。

6.设计动压向心滑动轴承时，若宽径比L/D取得较小，则有。

①轴承端泄量大，承载能力低，温度高②轴承端泄量大，承载能力低，温度低③轴承端泄量小，承载能力高，温度高④轴承端泄量小，承载能力高，温度低7.计算滑动轴承的最小油膜厚度h min，其目的是。

①计算轴承的耗油量②计算轴承的内部摩擦力③验算轴承是否获得液体摩擦④计算轴承的发热量8.为使润滑油容易进入滑动轴承的承载区以形成油膜，最好。

①在承载区开油槽②在非承载区开油槽③在承载区和非承载区均开油槽④在轴向中间，开周向油槽9.在情况下，滑动轴承润滑油的粘度不宜取得太高①低速重载②高速轻载③人工滴油润滑④环境温度高10.滑动轴承设计中，适当选用较大的宽径比可以提高承载能力。

（A．正确B。

错误）11．不完全液体润滑滑动轴承中，为防止轴承的过度磨损应该校核、，为防止轴承温升过高产生胶合，应该校核。

12. 不完全液体润滑滑动轴承中，限制pv≤[pv]的主要目的主要是为了。

①防止金属接触②防止轴承温升过高③防止轴瓦变形④防止轴瓦压溃13．普通平键连接是根据来选出键的剖面尺寸b×h，而键的长度L是参考来确定的。

14.平键联接的主要失效形式是键的工作面。

①胶合②压溃③疲劳点蚀④磨损15.轴和轴向零件广泛采用平键连接的主要原因是。

一、判断1、一部机器可以只含有一个机构，也可以由数个机构组成。

………………（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

…（×）3、机器的传动部分都是机构。

…………………………………………………（√）4、机构是具有确定相对运动的构件组合。

……………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

……………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……………（×）7、连杆是一个构件，也是一个零件。

…………………………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区别3、下列哪一点是构件概念的正确表述？（ B ）A．构件是机器零件组合而成的。

B．构件是机器的装配单C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ A ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空1、根据功能，一台完整的机器是由（动力）、（传动）、（控制）、（执行）四部分组成的。

车床上的主轴属于（传动）部分。

2、机构是能实现运动的（传递）或（转换）的系统。

3、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

4、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（部件）。

5、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

一、问答题1．什么是运动副？什么是低副？什么是高副？2．何谓机构运动简图？机构运动简图与实际机构有哪些相同之处，有哪些不同之处？3．何为复合铰链、局部自由度和虚约束？4．既然虚约束对于机构的运动实际上不起约束作用，那么在实际机构中为什么又常常存在虚约束？二、绘制机构运动简图唧筒机构偏心轮机构回转柱塞泵唧筒机构答案偏心轮机构答案回转柱塞泵答案三、计算机构的自由度加药泵加药机构测量仪表机构无复合铰链、局部自由度、虚约束无复合铰链、局部自由度、虚约束n=8 P L=11 P H=0 F=3×8-2×11-0=2n=6 P L=8 P H=1 F=3×6-2×8-1=1缝刃机送布机构冲压机构有两处虚约束（凸轮、滚子处槽的一侧），复合铰链、局部自由度、虚约束各有一处局部自由度1处，无复合铰链凸轮、齿轮为同一构件时，F=3×9-2×12-2=1n=9 P L=12 P H=2 凸轮、齿轮为不同构件时n=10 P L=13 P H=2n=4 P L=4 P H=2 F=3×10-2×13-2=2 图上应在凸轮上加一个原动件。

机械设计原理复习题及参考答案《机械设计原理》课程复习资料一、判断题：1.V 带的工作表面是两侧面。

[ ]2.V 带的两侧面夹角一般是Φ0=340～380。

[ ]3.摆动导杆机构一定具有急回特性。

[ ]4.标准直齿圆柱齿轮的五个基本参数是：m、α、d、z、h。

[ ]5.齿轮齿顶圆直径 d=mz。

[ ]6.齿轮传动结构紧凑，工作可靠，使用寿命长，但传动效率低。

[ ]7.齿条是直线齿廓。

[ ]8.代号为6211滚动轴承是深沟滚动轴承。

[ ]9.带传动初拉力F0越大，带传递的功率越大。

[ ]10.带传动传动比准确、具有保护作用，就是传动效率较低。

[ ]11.带传动的滑动率ε=D2/D1。

[ ]12.带传动的弯曲应力只产生在带轮与带轮接触的包围弧上。

[ ]13.带传动的张紧用可增大中心距的方法。

[ ]14.带传动的最大正应力产生在带进入小带轮处。

[ ]15.带传动中紧边的应力为σ1+σc。

[ ]16.带工作时，带的上下两边所受的拉力称为初拉力。

[ ]17.弹性滑动是带在正常工作状态下，不可避免的一种现象。

[ ]18.构件是机器的运动单元体。

[ ]19.滚动轴承的外圈装在支座孔内，并与支座孔一起转动。

[ ]20.机构处于死点位置时其压力角α= 900 。

[ ]21.机构死点位置对工作都是不利的，处处要克服。

[ ]22.机构压力角应小于许用压力角。

[ ]23.机构中必有一个构件为机架。

[ ]24.尖顶从动件可使凸轮与从动件接触状态最好。

[ ]25.渐开线任一点的法线必切于基圆。

[ ]26.渐开线上各点处的压力角不相等，基圆处的压力角等于零。

[ ]27.渐开线直齿圆柱齿轮正确啮合条件是：m1=m2=m，α1=α2=α。

[ ]28.紧键联接靠键的与轴毂键槽侧面的挤压来传递转动和转矩。

[ ]29.离心拉应力只产生在包围弧上。

[ ]30.利用凸轮槽进行的锁合是几何锁合。

（完整版）机械设计复习要点及重点习题摩擦、磨损及润滑概述1、如何⽤膜厚⽐衡量两滑动表⾯间的摩擦状态？【答】膜厚⽐（λ）⽤来⼤致估计两滑动表⾯所处的摩擦（润滑）状态。

2/12221min)(q q R R h +=λ式中，min h 为两滑动粗糙表⾯间的最⼩公称油膜厚度，1q R 、2q R 分别为两表⾯轮廓的均⽅根偏差。

膜厚⽐1≤λ时，为边界摩擦（润滑）状态；当31～=λ时，为混合摩擦（润滑）状态；当3>λ时为流体摩擦（润滑）状态。

2、机件磨损的过程⼤致可分为⼏个阶段？每个阶段的特征如何？【答】试验结果表明，机械零件的⼀般磨损过程⼤致分为三个阶段，即磨合阶段、稳定磨损阶段及剧烈磨损阶段。

1）磨合阶段：新的摩擦副表⾯较粗糙，在⼀定载荷的作⽤下，摩擦表⾯逐渐被磨平，实际接触⾯积逐渐增⼤，磨损速度开始很快，然后减慢；2）稳定磨损阶段：经过磨合，摩擦表⾯加⼯硬化，微观⼏何形状改变，从⽽建⽴了弹性接触的条件，磨损速度缓慢，处于稳定状态；3）剧烈磨损阶段：经过较长时间的稳定磨损后，因零件表⾯遭到破化，湿摩擦条件发⽣加⼤的变化（如温度的急剧升⾼，⾦属组织的变化等），磨损速度急剧增加，这时机械效率下降，精度降低，出现异常的噪声及振动，最后导致零件失效。

3、何谓油性与极压性？【答】油性（润滑性）是指润滑油中极性分⼦湿润或吸附于摩擦表⾯形成边界油膜的性能，是影响边界油膜性能好坏的重要指标。

油性越好，吸附能⼒越强。

对于那些低速、重载或润滑不充分的场合，润滑性具有特别重要的意义。

极压性是润滑油中加⼊含硫、氯、磷的有机极性化合物后，油中极性分⼦在⾦属表⾯⽣成抗磨、耐⾼压的化学反应边界膜的性能。

它在重载、⾼速、⾼温条件下，可改善边界润滑性能。

4、润滑油和润滑脂的主要质量指标有哪⼏项？【答】润滑油的主要质量指标有：粘度、润滑性（油性）、极压性、闪点、凝点和氧化稳定性。

润滑脂的主要质量指标有：锥（针）⼊度（或稠度）和滴点。

第一章1-1 机械的基本组成要素是什么？机械的基本组成要素是机械零件1-2 什么是零件？什么是构件？什么是部件？试各举三个实例。

零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3 什么是通用零件？什么是专用零件？试各举三个实例。

通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

专用零件在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

第二章2-1 以台完整的机器通常由哪些基本部分组成？各部分的作用是什么？一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2 设计机器时应满足哪些基本要求？设计机械零件时应满足哪些基本要求？设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3 机械零件主要有哪些失效形式？常用的计算准则主要有哪些？机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4 什么是零件的强度要求？强度条件是如何表示的？如何提高零件的强度？强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为σ<[σ]。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。

A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。

A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。

A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。

A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。

A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。

（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。

（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。

通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。

学习指导单元一机械认识习题（一）1．传递，转换2．运动，制造3．确定，有用，构件4．动力传动执行5．构件2、3、4、机架1组成的连杆机构构件5、6、机架1组成的齿轮机构构件7、8、机架1组成的凸轮机构（二）1B 2A 3B 4C 5B（一）填空题1．从运动的角度看，机构的主要功用在于运动或运动的形式。

2．构件是机器的单元。

零件是机器的单元。

3．构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

4．机器由部分、部分、部分和控制部分组成。

5．图1-1所示单缸内燃机，组成机器的基本机构有、、。

图1-1（二）选择题1．组成机械的各个相对运动的实物称为。

A．零件B．构件C．部件2．机械中不可拆卸的制造单元体称为。

A．零件B．构件C．部件3．括号内所列实物[①汽车、②游标卡尺、③车床、④齿轮减速器、⑤电动机]中，是机器。

A．①②③B．①③⑤C．①③④⑤D．③④⑤4．括号内所列实物[①螺钉、②起重吊钩、③螺母、④键、⑤缝纫机脚踏板]中，属于通用零件。

A．①②③B．①③⑤C．①③④D．③④⑤5．括号内所列实物[①台虎钳、②百分表、③水泵、④台钻、⑤内燃机活塞与曲轴运动转换装置]中，属于机构。

A．①②③B．①②⑤C．①③④D．③④⑤单元二平面机构的运动简图及自由度例1 例2 例3机构图分析1机架，2主动；1、2——转动副，2、3——转动副；3、4——移动副；4、1——转动副 1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——移动副1主动，4机架；1、4——转动副；1、2——转动副；2、3——移动副；3、4——转动副机构运动简图图例①②③复合铰链 无 无无局部自由度 滚子BB 处滚子虚约束 DF 杆、CG 杆之一；K 、K´之一 1、2间高副之一；2、3（消除滚子后）间高副之一3、4构件之一（轨迹重合） 运动副分析 凸轮、滚子间为高副，其他运动副为低副1杆和2构件之间、2杆和3构件之间均为一个高副低副机构运动副计算F=3n-2P L -P H =3×6-2×8-1=1F=3n-2P L -P H =3×4-2×4-2=2F=3n-2P L -P H =3×3-2×4=1【例2-1】计算图2-1示平面机构的自由度，若存在局部自由度、复合铰链、虚约束请指出。

《机械设计》习题1第一部分一、单项选择题1．自行车后轮中轴属于（）。

A、心轴B、转轴C、传动轴D、其它2．滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后（）。

A、制造困难B、要使用较长的销轴C、不便于装配D、链板要产生附加的弯曲应力3. 一对齿轮作单向传动，轮齿弯曲应力可看成那类循环变应力（）。

A、对称循环变应力B、脉动循环变应力C、非对称循环应力D、常应力4．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为（）。

A、70%B、80%C、90%D、95%5. 在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是（）。

A、提高强度B、提高刚度C、防松D、减少每圈螺纹牙上的受力6．代号为3108、3208、3308的滚动轴承的（）不相同。

A、直径B、内径C、精度D、类型7．若小带轮为主动轮，则V带的最大应力发生在（）。

A、V带离开大带轮处B、V带绕上大带轮处C、V带离开小带轮处D、V带绕上小带轮处8．链传动中，限制链轮最少齿数的目的是（）。

A、减少传动的运动不均匀性和动载荷B、防止链节磨损后脱链C、使小链轮轮齿受力均匀D、防止润滑不良时轮齿加速9．温度升高时，润滑油的粘度（）。

A、升高B、不变C、降低D、不确定10. 工作时承受弯矩并传递转矩的轴, 称为（）。

A、心轴B、转轴C、传动轴D、其它二、多项选择题1. 齿轮的失效形式为（）。

A、轮齿折断B、齿轮点蚀C、齿面磨损D、胶合2．下列属于摩擦型带的是（）。

A、平带B、V带C、窄V带D、同步带3．带的张紧方法为（）。

A、改变中心距张紧B、定期改变中心距C、张紧轮D、更换大带轮4．下列属于传递运动的螺纹连接形式为（）。

A、矩形螺纹B、三角形螺纹C、梯形螺纹D、锯齿形螺纹5．下列能够承同时受轴向、径向载荷滚动轴承有（）。

A、深沟球轴承B、角接触球轴承C、角接触滚子轴承D、推力球轴承三、判断题1. 楔键的工作面是侧面。

一、选择题（每题2分，共20分）1.预紧力为Ｆ0的单个紧螺栓联接，受到轴向工作载荷F 之后，螺栓杆受到的总载荷Ｆ2 _____C _____Ｆ0 +F 。

Ａ.大于 B.等于 C.小于2.提高齿轮的抗点蚀能力，可以采取______D ______的方法。

A ．采用闭式传动 B ．加大传动的中心距 C ．减小齿轮的齿数，增大齿轮的模数 D ．提高齿面的硬度3.计算轴的公式中M e=22)(M T α+中折算系数α，是考虑T 与M 的_____D ________。

Ａ.大小不同B.方向不同 C.类型不同D.循环特性不同4.对闭式蜗杆传动进行热平衡计算，其主要目的是为了防止温升过高导致D 。

Ａ.材料的力学性能下降 B.润滑油变质 C.蜗杆热变形过大D.润滑条件恶化5.在下列四种向心滚动轴承中，A 型除可以承受径向载荷外，还能承受不大的双向轴向载荷。

Ａ.60000B.N0000 C.NA0000 D.500006.当蜗轮材料为锡青铜时，其许用接触应力[σH ]由B 决定。

Ａ.材料的抗胶合能力′ Ｂ.材料的抗点蚀能力 C.材料的抗弯曲变形能力〞D.材料的抗磨损能力 7.工作时，承受弯矩并传递转矩的轴称为 B 。

Ａ.心轴′ Ｂ.转轴C.传动轴〞D.阶梯轴8.减速蜗杆传动中，用D 来计算传动比i 是错误的。

Ａ.i =ω1/ω2 Ｂ.i =z 2/z 1C.i =n 1/n 2D.i =d 2/d 19.对于受轴向变载荷的紧螺栓联接，在限定螺栓总拉力的情况下，提高螺栓疲劳强度的有效措施是 _______A ___。

Ａ.增大被联接件的刚度 B.减小被联接件的刚度 C.增大螺栓的刚度10.在直齿圆柱齿轮传动中，保持传动比i 及小齿轮齿数z 1不变，当增大齿轮模数m 时， C 。

Ａ.轮齿弯曲强度提高，接触强度下降′ Ｂ.轮齿接触强度提高，弯曲强度下降 C.轮齿弯曲强度和接触强度都提高 D.轮齿弯曲强度和接触强度都降低二、填空题：（每空2分，共20分）1．在普通蜗杆传动中，在中间平面上的参数为标准值。
