《机械设计》期末考试试题库附含答案解析详细讲解8套

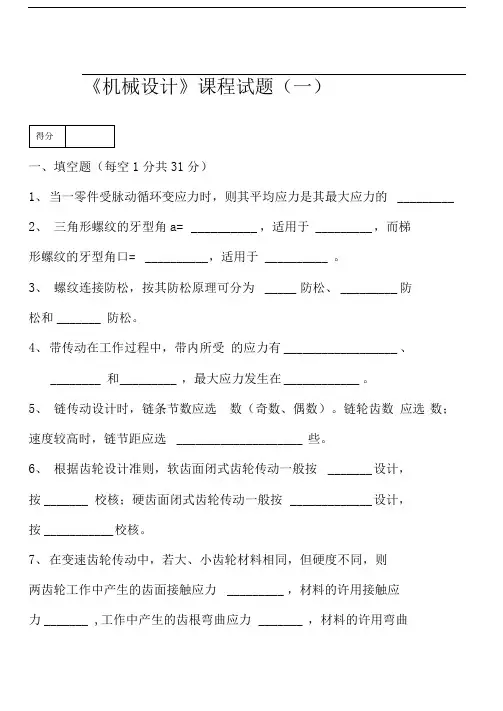

《机械设计》课程试题（一）一、填空题（每空1分共31分）1、当一零件受脉动循环变应力时，则其平均应力是其最大应力的_________2、三角形螺纹的牙型角a= __________ ，适用于 _________ ，而梯形螺纹的牙型角口= __________ ，适用于 __________ 。

3、螺纹连接防松，按其防松原理可分为_____ 防松、_________ 防松和_______ 防松。

4、带传动在工作过程中，带内所受的应力有__________________ 、________ 和_________ ，最大应力发生在____________ 。

5、链传动设计时，链条节数应选数（奇数、偶数）。

链轮齿数应选数；速度较高时，链节距应选____________________ 些。

6、根据齿轮设计准则，软齿面闭式齿轮传动一般按_______ 设计，按_______ 校核；硬齿面闭式齿轮传动一般按_____________ 设计，按___________ 校核。

7、在变速齿轮传动中，若大、小齿轮材料相同，但硬度不同，则两齿轮工作中产生的齿面接触应力_________ ，材料的许用接触应力_______ ,工作中产生的齿根弯曲应力_______ ，材料的许用弯曲应力___________ 。

8蜗杆传动的总效率包括啮合效率n i、_________ 效率和________ 效率。

其中啮合效率n i = ___________ ,影响蜗杆传动总效率的主要因素是________ 效率。

9、__________________________________ 轴按受载荷的性质不同，分为、、________________________________ 。

10、滚动轴承接触角越大，承受_____ 载荷的能力也越大。

二、单项选择题（每选项1分,共11分）1、循环特性r= -1的变应力是______ 应力。

A.对称循环变B、脉动循环变C .非对称循环变D .静2、在受轴向变载荷作用的紧螺柱连接中，为提高螺栓的疲劳强度，可米取的措施是（）。

试题一一.填空1. 一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700 ; ⑴当取c杆为机架时，它为何种具体类型？撰曲柄机构________ ;（2）当取d杆为机架时，则为_曲柄摇杆机构__ 。

2. 曲柄摇杆机构中，摇杆为主动件时，_曲柄与连杆共线时为_ 死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3. 为保证四杆机构良好的机械性能，传动角______ 应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4. __ 凸轮轮廓曲线决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5. 凸轮机构中，凸轮基圆半径愈____ 大______ ，压力角愈____ 小—，机构传动性能愈好。

6. 紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有摩擦力___________ 。

（A）压紧力（B）轴向力（C）摩擦力7. 链“ B18X80的含义是B型键宽度b=18mm长度L=80mm _______ _8. 螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来—。

螺旋传动是指利用螺纹零件实现回转运动转换成直线运动____________ 。

9. 螺纹的公称直径是指它的外径___，螺纹“ M12X1.5'的含义为一细牙螺纹外径12mm螺距1.5 。

10. 采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_________ 双头螺栓联接_______________ 。

用于薄壁零件联接的螺纹，宜采用________ 三角形细牙螺纹________________ 。

（A）螺栓联接（B）双头螺栓联接（C）螺钉联接（D）三角形细牙螺纹（E）三角形粗牙螺纹（F）矩形螺纹11. 某调整螺纹，采用双头粗牙螺纹，螺距为3mm为使螺母相对螺杆沿轴向移动12mm则螺杆应转 ___ _2 ___ 。

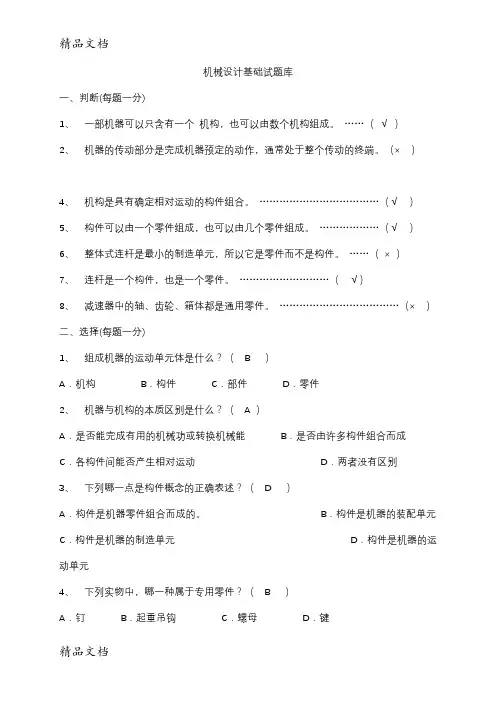

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（B）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（D）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

机械设计期末测试题一、是非题（“丿”表示是，“X ”表示非，每小题1分，共10分）1、螺纹联接中，只要螺旋副具有自锁性，则任何情况下都无需考虑防松。

（X ）2、滚动轴承内圈与轴径的配合通常采用基轴制。

（X ）3、验算径向滑动轴承的pv 值是为了限制轴承的温升，保证轴承的抗胶合能力。

（丿）4、蜗杆传动的传动比i=n1/n2=d2/d1=z2/z1。

（X ）5、在V 带传动中，采用张紧轮调节带传动的张紧力时，张紧轮应安装在紧边内侧，靠近小带轮处。

（X ）6、将齿轮的轮齿加工成鼓形是为了改善齿面载荷分布不均的情况。

（丿）7、普通平键的定心精度高于花键的定心精度。

（X ）8、链传动中链轮齿数应尽量取奇数。

（丿）9、V 带两工作面间的夹角为40°，则与之相配合的带轮槽角也应为40°。

（X ）10、其它条件不变，若球轴承的基本额定动载荷增加1倍，则该轴承的基本额定寿命将降至原来的1/8。

（X ）二、填空题（每空1分，共15分）o a =200Mpa ，工作点位于塑性安全区，则该零件的安全系 2、普通平键的截面尺寸根据轴的直径确定，键的长度一般参考轮毂宽度一确定。

3、带传动中发生打滑的原因是过载，发生弹性滑动的原因是 和一带轮两侧的带存在拉力差一。

4、尺寸相同、结构相似的球轴承和滚子轴承相比较，承载能力较大的是滚子轴承，极限转速较高的是球轴承。

5、带传动的应力由离心应力、拉应力、弯曲应力三部分组成。

6、在标准直齿圆柱齿轮传动中，当齿轮分度圆直径不变而减小模数时，对齿轮弯曲疲劳强度和接触疲劳 强度的影响分别是减小和不变。

7、蜗杆传动的失效通常发生在—蜗轮—轮齿上，其变位的目的是凑配中心距或提高蜗杆传动的承载能力及传动效率。

三、选择题（每小题2分，共16分）1、在常用的螺纹联接中，自锁性能最好的螺纹是（A ）。

A ）三角形螺纹B ）梯形螺纹C ）锯齿形螺纹D ）矩形螺纹2、当键联接强度不足时，可采用双键，使用两个平键，要求键（D ）布置。

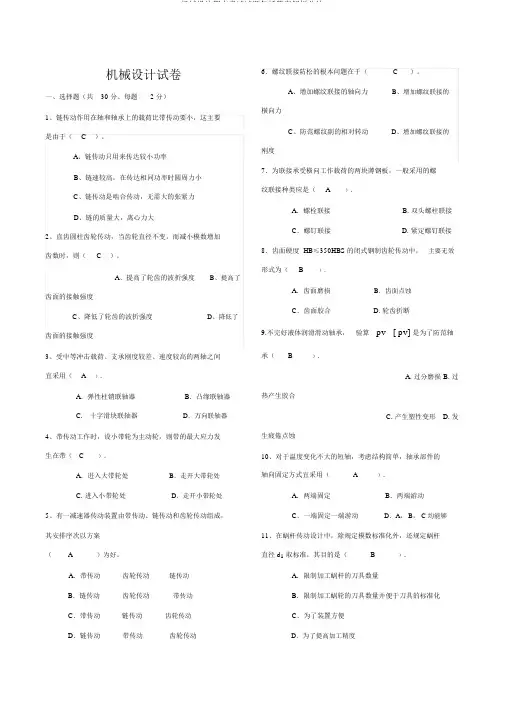

机械设计试卷一、选择题（共30 分、每题 2 分）1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是由于（C）。

A、链传动只用来传达较小功率B、链速较高，在传达相同功率时圆周力小C、链传动是啮合传动，无需大的张紧力D、链的质量大，离心力大2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（C）。

A、提高了轮齿的波折强度B、提高了齿面的接触强度C、降低了轮齿的波折强度D、降低了齿面的接触强度3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜采用（A）。

A．弹性柱销联轴器B．凸缘联轴器C. 十字滑块联轴器D．万向联轴器4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（C）。

A．进入大带轮处B．走开大带轮处C. 进入小带轮处D．走开小带轮处5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排序次以方案（A）为好。

A．带传动齿轮传动链传动B．链传动齿轮传动带传动C．带传动链传动齿轮传动6．螺纹联接防松的根本问题在于（C）。

A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防范螺纹副的相对转动D、增加螺纹联接的刚度7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接种类应是（A）。

A．螺栓联接 B. 双头螺柱联接C．螺钉联接 D. 紧定螺钉联接8．齿面硬度HB≤350HBS的闭式钢制齿轮传动中，主要无效形式为（B）。

A．齿面磨损B．齿面点蚀C．齿面胶合 D. 轮齿折断9.不完好液体润滑滑动轴承，验算pv[ pv] 是为了防范轴承（B）。

A. 过分磨损B. 过热产生胶合C. 产生塑性变形D. 发生疲倦点蚀10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（A）。

A．两端固定B．两端游动C．一端固定一端游动D．A， B， C均能够11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径 d1取标准，其目的是（B）。

A．限制加工蜗杆的刀具数量B．限制加工蜗轮的刀具数量并便于刀具的标准化C．为了装置方便D．链传动带传动齿轮传动D．为了提高加工精度12、工作时承受弯矩并传达转矩的轴称为（B）。

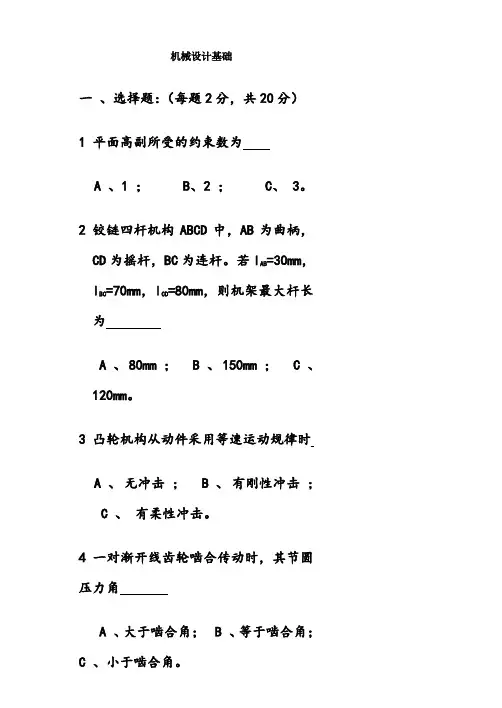

机械设计基础一、选择题：（每题2分，共20分）1 平面高副所受的约束数为A 、1 ； B、2 ； C、 3。

2 铰链四杆机构ABCD中，AB为曲柄，CD为摇杆，BC为连杆。

若l AB=30mm，l BC=70mm，l CD=80mm，则机架最大杆长为A 、 80mm ；B 、 150mm ；C 、120mm。

3 凸轮机构从动件采用等速运动规律时A 、无冲击；B 、有刚性冲击；C 、有柔性冲击。

4 一对渐开线齿轮啮合传动时，其节圆压力角A 、大于啮合角；B 、等于啮合角；C 、小于啮合角。

5. 轮系运动时，各轮轴线位置固定不动的称为A 、周转轮系；B 、定轴轮系；C 、行星轮系6. 当两渐开线齿轮的中心距略有改变时，该对齿轮的A 、传动比不变，且啮合角也不变；B 、传动比有变化，但啮合角不变；C 、传动比不变，但啮合角有变化。

7 机器中各运动单元称为：A 、零件； B、构件； C 、机件。

8 用简单的线条和规定的符号代表构件和运动副所绘制的机构简图称为：A 、机构运动简图；B 、机构示意图； C、运动线图。

9 平面铰链四杆机构ABCD中，AD为机架，L AB=40mm，L BC=60mm，L CD=120mm，L AD=120mm，那么：A、 AB杆为曲柄，CD杆为摇杆；B、CD与AB杆均为曲柄；C 、AB与CD均为摇杆。

10 凸轮机构从动件采用等加速等减速运动规律时，A 、无冲击； B、有刚性冲击；C、有柔性冲击。

11 在单圆销的平面槽轮机构中，当圆销所在构件作单向连续运动时，槽轮的运动通常为：A、双向往复摆动；B、单向间歇转动；C、单向连续转动。

12、闭式软齿面齿轮传动中，齿轮最可能出现的破坏形式为。

A. 轮齿折断B. 齿面磨料磨损 C. 齿面疲劳点蚀13、拧紧螺母时的功率主要与螺纹的_______有关。

A. 升角B.线数C.螺距和牙型角D.升角和牙型角14. 只承受弯矩的轴，称为。

A. 转轴B. 心轴C. 传动轴15、平键联接的可能失效形式有。

机械设计基础试题库一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√）2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

………………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（B）A．机构B．构件C．部件D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能B．是否由许多构件组合而成C．各构件间能否产生相对运动D．两者没有区别3、下列哪一点是构件概念的正确表述？（D）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（B）A．钉B．起重吊钩C．螺母D．键5、以下不属于机器的工作部分的是（D）A．数控机床的刀架B．工业机器人的手臂C．汽车的轮子D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体。

3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

大学机械设计期末考试题库含答案机械设计试卷3一 选择填空题 （每空一分共20分） 1在常用的螺纹连接中，自锁性能最好的螺纹是 普通螺纹 ，其牙型角60α= 。

2普通平键连接工作时，平键的工作面是 侧面，平键的剖面尺寸b h ⨯按 轴径 从标准中查取。

平键连接主要失效形式是 压溃 。

3带传动中，若1υ为主动轮圆周速度，2υ为从动轮圆周速度，υ为带速，则这些速度之间存在的关系是 12υυυ>> 。

4 V 带传动中，V 带截面楔角40ϕ= ，则V 带轮的轮槽角φ0应 < 40 。

5在设计V 带传动时，V 带的型号可根据 计算功率 和 小带轮转速 查选型图确定。

6对于一对材料相同的钢制软齿面齿轮传动，为使大小齿轮接近等强度，常用的热处理方法是小齿轮 调质 ，大齿轮 正火 。

7根据轴的承载情况，自行车的前轴承受弯矩作用应称为 心 轴。

中间轴应称为 转 轴。

8代号为6206的滚动轴承，其类型是 深沟球轴承，内径d= 30 mm 。

9温度和压力是影响粘度的主要因素，若温度升高，则 粘度降低（或减少） ，若压力升高，则 粘度增加（或变大）。

10 在下列联轴器中，能补偿两轴的相对位移以及可缓冲吸振的是 D 。

A 凸缘联轴器B 齿式联轴器C 万向联轴器D 弹性柱销轴器11在蜗杆传动中，规定蜗杆分度圆直径的目的是 减少蜗轮滚刀的数量，利于刀具标准化。

12普通平键连接工作时，平键的工作面是 侧面。

二 简答题(共5题，每题6分)1 简述齿轮传动的失效形式和开式齿轮传动的设计准则 答：失效形式包括： 轮齿折断（1分）、齿面疲劳点蚀（1分）、齿面磨损（1分）、齿面胶合（1分）、轮齿塑性变形（1分）。

开式齿轮传动的设计准则：按齿根弯曲疲劳强度进行设计，然后考虑磨损的影响将模数适当加大。

（1分） 2 以框图形式说明转轴的设计过程。

3简述蜗杆传动的正确啮合条件。

答：中间平面上，蜗杆轴向模数与蜗轮端面模数相等，均为标准值（2分）；蜗杆轴面压力角与蜗轮端面压力角相等，且为标准值（2分）；蜗杆与蜗轮轮齿的螺旋线方向相同并且蜗杆分度圆柱上的导程角等与蜗轮分度圆柱上的螺旋角。

《机械设计基础》期末试题库及答案二、判断题1．带传动的弹性滑动是不可避免的,打滑是可以避免的。

(√ ) 2．V带型号中,截面尺寸最小的是Z型。

(×）3、在直齿圆柱齿轮传动中,忽略齿面的摩擦力,则轮齿间受有圆周力、径向力和轴向力三个力作用。

(×）3．蜗杆传动一般用于大速比的场合。

(√)4．蜗杆传动一般用于传动大功率、大速比的场合。

(×）5．定轴轮系的传动比等于始末两端齿轮齿数之反比。

(×）6．楔键的顶底面是工作面。

(√)7、设计键联接时,键的截面尺寸通常根据传递转矩的大小来选择。

(×）8、在螺纹联接的结构设计中,通常要采用凸台或凹坑作为螺栓头和螺母的支承面,其目的是使螺栓免受弯曲和减小加工面。

(√)9、螺纹联接是可拆联接。

(√)10、滚动轴承的基本额定动载荷C值越大,则轴承的承载能力越高。

(√ )11、在相同工作条件的同类型滚动轴承,通常尺寸越大,其寿命越长。

(√ )三、选择题 (将正确答案的序号填在括号中)(每题2分)1、带传动的主要失效形式是带的(A)A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀2、带传动中弹性滑动现象的产生是由于(C)A.带的初拉力达不到规定值B.带与带轮的摩擦系数过小C.带的弹性变形D.带型选择不当3、 (A )是带传动中所固有的物理现象,是不可避免的。

A.弹性滑动B.打滑C.松驰D.疲劳破坏4、闭式硬齿面齿轮传动的主要失效形式是(B)A.齿面胶合B.轮齿疲劳折断C.齿面磨粒磨损D.轮齿过载折断5、齿面接触疲劳强度设计准则针对的齿轮失效形式是(A)A.齿面点蚀B.齿面胶合C.齿面磨损D.轮齿折断6、为了实现两根相交轴之间的传动,可以采用(C)A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动8、键的截面尺寸b×h主要是根据( D )来选择。

A.传递扭矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径9、滚动轴承在一般转速下的主要失效形式是(C)A.过大的塑性变形B.过度磨损C.疲劳点蚀D.胶合10、联轴器和离合器均具有的主要作用是(B)A.补偿两轴的综合位移B.联接两轴,使其旋转并传递转矩C.防止机器过载D.缓和冲击和振动四、问答题(每题5分)1、说明带的弹性滑动与打滑的区别。

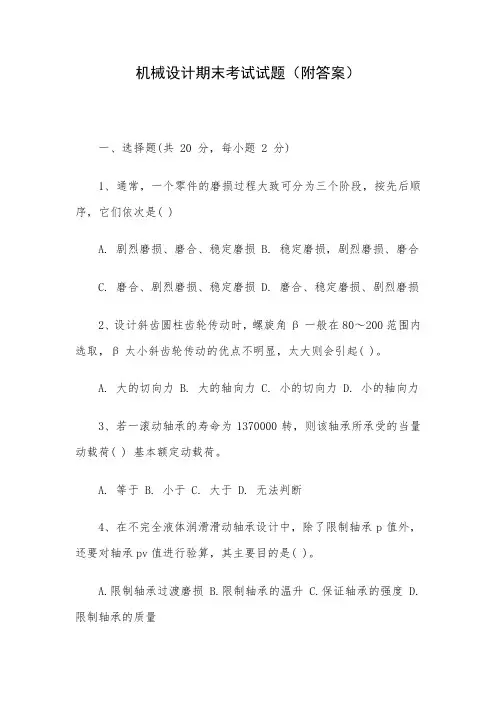

机械设计期末考试试题（附答案）一、选择题(共 20 分，每小题 2 分)1、通常，一个零件的磨损过程大致可分为三个阶段，按先后顺序，它们依次是( )A. 剧烈磨损、磨合、稳定磨损B. 稳定磨损，剧烈磨损、磨合C. 磨合、剧烈磨损、稳定磨损D. 磨合、稳定磨损、剧烈磨损2、设计斜齿圆柱齿轮传动时，螺旋角β一般在80～200范围内选取，β太小斜齿轮传动的优点不明显，太大则会引起( )。

A. 大的切向力B. 大的轴向力C. 小的切向力D. 小的轴向力3、若一滚动轴承的寿命为1370000转，则该轴承所承受的当量动载荷( ) 基本额定动载荷。

A. 等于B. 小于C. 大于D. 无法判断4、在不完全液体润滑滑动轴承设计中，除了限制轴承p值外，还要对轴承pv值进行验算，其主要目的是( )。

A.限制轴承过渡磨损B.限制轴承的温升C.保证轴承的强度D.限制轴承的质量5、通常，一部机器主要是由( )三部分构成的。

A. 原动部分，传动部分，执行部分B. 原动部分，传动部分，控制部分C.辅助系统，传动部分，控制部分D. 原动部分，控制部分，执行部分6、一般参数的闭式硬齿面齿轮传动的主要失效形式是( )。

A.齿面点蚀B.轮齿折断C.齿面磨粒磨损D.齿面胶合7、在V 带传动中，小轮包角一般应大于( )度。

A.90° B.100°C. 150°D.120°4、普通螺纹的公称直径指的是螺纹的（）径，计算螺纹危险截面时使用的是螺纹的（）径。

(1分)5、安装于某轴单支点上的代号为32208的一对滚动轴承，其内径 mm, 轴承名称为（）。

(1分)6、平键联接的主要失效形式有：工作面（静联接），工作面 (动联接），个别情况下会出现键的剪断。

(1分)7、在链传动中，链轮的转速（），节距（），则传动的动载荷越大。

(1分)8、闭式齿轮传动中，当齿轮的齿面硬度 HBS＜ 350时，通常首先出现破坏，故应按（）强度进行设计；但当齿面硬度HBS＞350时，则易出现（）破坏，按（）强度进行设计。

机械设计考试题及答案详解一、选择题1. 机械设计中，静强度和疲劳强度的主要区别是什么？A. 静强度只考虑材料的屈服强度B. 疲劳强度只考虑材料的抗拉强度C. 静强度考虑材料在静载荷作用下的承载能力，疲劳强度考虑材料在交变载荷作用下的承载能力D. 静强度和疲劳强度没有区别答案：C2. 在机械设计中，材料的许用应力是如何确定的？A. 根据材料的屈服强度确定B. 根据材料的抗拉强度确定C. 根据材料的疲劳极限确定D. 根据材料的屈服强度和安全系数确定答案：D二、简答题1. 简述机械零件的失效模式有哪些？答案：机械零件的失效模式主要包括：断裂、磨损、腐蚀、变形、疲劳破坏等。

每种失效模式都与零件的使用条件、材料特性、设计和制造工艺等因素有关。

2. 什么是机械设计中的可靠性设计？其重要性如何？答案：可靠性设计是指在设计阶段就考虑到产品在预期的使用寿命内，能够稳定地完成预定功能的能力。

其重要性在于，可靠性设计可以减少产品的故障率，延长产品的使用寿命，降低维修成本，提高用户满意度。

三、计算题1. 某轴在最大载荷作用下，其直径为50mm，材料的许用应力为100MPa。

如果需要提高轴的承载能力，轴的直径至少需要增加多少？答案：首先计算轴在最大载荷下的应力：\[ \sigma = \frac{F}{A} = \frac{F}{\frac{\pi d^2}{4}} \] 其中，\( F \) 是最大载荷，\( d \) 是轴的直径，\( A \) 是轴的截面积。

设最大载荷 \( F = \sigma_{允许} \times A \)，代入数据得：\[ F = 100 \times \frac{\pi \times 50^2}{4} \]如果需要提高承载能力，设新直径为 \( d' \)，则有：\[ F' = 100 \times \frac{\pi \times d'^2}{4} \] 由于 \( F' > F \)，可以得出 \( d' > 50mm \)。

机械设计模拟题一、填空题（每小题2分，共20分）1、机械零件的设计方法有理论设计经验设计模型试验设计。

2、机器的基本组成要素是机械零件。

3、机械零件常用的材料有金属材料高分子材料瓷材料复合材料。

4、按工作原理的不同联接可分为形锁合连接摩擦锁合材料锁合连接。

5、联接按其可拆性可分为可拆连接和不可拆连接。

6、可拆联接是指不需破坏中的任一零件就可拆开的连接。

7、根据牙型螺纹可分为普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。

8、螺纹大径是指与螺纹牙顶相切的假想圆柱的直径，在标准中被定为公称直径。

9、螺纹小径是指螺纹最小直径，即与螺纹牙底相切的假想的圆柱直径。

10、螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离。

11、导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离。

12、螺纹联接的基本类型有螺栓连接双头螺栓连接螺钉连接紧定螺钉连接。

13、控制预紧力的方法通常是借助测力矩扳手或定力矩扳手，利用控制拧紧力矩的方法来控制预紧力的大小。

14、螺纹预紧力过大会导致整个的结构尺寸增大，也会使连接件在装配或偶然过载时被拉断。

15、螺纹防松的方法，按其工作原理可分为摩擦防松、机械防松、破坏螺旋运动关系防松。

16、对于重要的螺纹联接，一般采用机械防松。

17、受横向载荷的螺栓组联接中，单个螺栓的预紧力F₁为。

18、键联接的主要类型有平键连接半圆键连接楔键连接切向键连接。

19、键的高度和宽度是由轴的直径决定的。

20、销按用途的不同可分为定位销连接销安全销。

21、无键联接是指轴与毂的连接不用键或花键连接。

22、联轴器所连两轴的相对位移有轴向位移径向位移角位移综合位移。

23、按离合器的不同工作原理，离合器可分为牙嵌式和摩擦式。

24、按承受载荷的不同，轴可分为转轴心轴传动轴。

25、转轴是指工作中既承受弯矩又受扭矩的轴。

26、心轴是指只受弯矩不承受扭矩的轴。

27、传动轴是指只受扭矩不受弯矩的轴。

28、轴上零件都必须进行轴向和周向定位。

机械设计基础期末考试试题附答案解析机械设计试题一、单项选择题1.在如图所示的齿轮—凸轮轴系中，轴4称为()A.零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为()A.转动副B.移动副 C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于()A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是()A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为()A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用()A.整体式滑动轴承B.部分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为()A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为()A.σωω=-max min B.σωω=+max min2C.σωωω=-max minmD.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在()A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用()A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是()A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用()A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取()A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用()A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动()A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是()A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在()A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是()A.m t1=m a2,αt1=αa2,γ=βB.m a1=m t2,αa1=αt2,γ=βC.m t1=m a2,αt1=αa2,γ=-βD.m a1=m a2,αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是()A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的()A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。

国开期末考试《机械设计基础》机考试题及答案(第8套) （试卷号2414，整套相同，祝同学们取得优异成绩！）一、判断正误题（共11题，共22分）1、机器是由机构组合而成的，机构的组合一定就是机器。

（×）2、合力不一定大于分力。

（√）3、力偶可以合成为一个合力。

（×）4、在平面四杆机构中，连杆与摇杆是同时存在的，即有连杆就必有摇杆。

（×）5、在曲柄摇杆机构中，摇杆的回程速度一定比工作行程的速度要快。

（×）6、构件的强度要求，就是构件有足够的抵抗变形的能力。

（×）7、齿轮的标准压力角和标准模数都在分度圆上。

（√）8、斜齿轮不产生根切的最少齿数小于直齿轮。

（×）9、蜗杆传动一般用于大速比的场合。

（√）10、带传动在工作时，产生弹性滑动是由于传动过载。

（×）11、通过联轴器联接的两轴可在工作中随时分离。

（×）二、单项选择题（共10题，共30分）1、如下图所示，图中A点处形成的转动副数为（B）个。

【A】：1【B】：2【C】：3【D】：42、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。

当以a为机架，则此四杆机构为（A）。

【A】：双曲柄机构【B】：曲柄摇杆机构【C】：双摇杆机构【D】：曲柄滑块机构3、曲柄摇杆机构中，曲柄为主动件时，（C）为死点位置。

【A】：曲柄与连杆共线时的位置【B】：摇杆与连杆共线时的位置【C】：不存在【D】：曲柄与连杆成90°4、能实现间歇运动的机构是（C）。

【A】：曲柄摇杆机构【B】：双摇杆机构【C】：槽轮机构【D】：齿轮机构5、正常齿标准直齿圆柱齿轮的齿全高等于9mm，则模数等于（D）。

【A】：2mm【B】：2.5mm【D】：4mm6、如图所示钢制拉杆承受载荷F=32KN，若材料的许用应力[ ]=120MPa，杆件横截面积为圆形，横截面的最小半径为（A）。

【A】：9.2mm【B】：9.2m【C】：84.9mm【D】：84.9m7、在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使（A）。

机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。

a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。

a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。

a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。

a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。

a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。

a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。

a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。

a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。

2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。

3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。

4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。

5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。

6._______是机器与机构的统称。

7.包⾓是指带与带轮接触弧所对的圆⼼⾓。

对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。

机械设计基础期末考试试题答案解析试题一一 .填空1.一平面铰链四杆机构的各杆长度分别为a=350，b=600,c=200，d=700； (1) 当取c 杆为机架时，它为何种具体类型，____双曲柄机构_______;(2）当取d杆为机架时,则为_____曲柄摇杆机构______.2.曲柄摇杆机构中，摇杆为主动件时，____曲柄与连杆共线时为_____死点位置。

(A) 不存在（B）曲柄与连杆共线时为 (C)摇杆与连杆共线时为3.为保证四杆机构良好的机械性能,______传动角_____不应小于最小许用值。

(A）压力角 (B）传动角（C)极位夹角4。

____ 凸轮轮廓曲线_______决定了从动杆的运动规律.（A）凸轮转速（B)凸轮轮廓曲线（C)凸轮形状5。

凸轮机构中,凸轮基圆半径愈_____大______，压力角愈_____小___ ，机构传动性能愈好。

6。

紧键联接与松键连联接的主要区别在于：前者安装后,键与键槽之间就存在有____摩擦力_______。

（A）压紧力 (B）轴向力（C) 摩擦力7.链“B18X80"的含义是___B型键宽度b=18mm，长度L=80mm _______。

8。

螺纹联接是指利用螺纹零件把需要固定在一起的零件固连起来___。

螺旋传动是指__利用螺纹零件实现回转运动转换成直线运动________。

9。

螺纹的公称直径是指它的____外径___,螺纹“M12X1.5"的含义为_细牙螺纹外径12mm，螺距1。

5____。

10。

采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_________双头螺栓联接______________。

用于薄壁零件联接的螺纹，宜采用_________三角形细牙螺纹______________。

（A）螺栓联接 (B）双头螺栓联接 (C）螺钉联接（D）三角形细牙螺纹（E）三角形粗牙螺纹（F) 矩形螺纹11。
