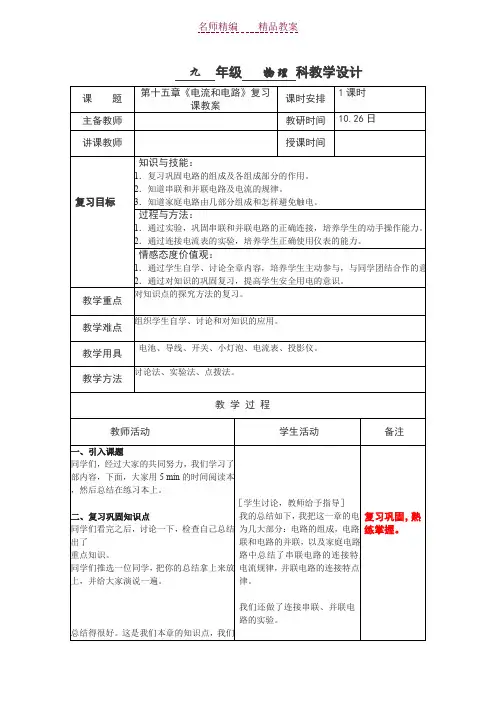

九 年级 物理 科教学设计 课 题第十五章《电流和电路》复习课教案 课时安排 1课时 主备教师教研时间 10.26日 讲课教师授课时间复习目标知识与技能： 1．复习巩固电路的组成及各组成部分的作用。

2．知道串联和并联电路及电流的规律。

3．知道家庭电路由几部分组成和怎样避免触电。

过程与方法：1．通过实验，巩固串联和并联电路的正确连接，培养学生的动手操作能力。

2．通过连接电流表的实验，培养学生正确使用仪表的能力。

情感态度价值观：1．通过学生自学、讨论全章内容，培养学生主动参与，与同学团结合作的意识2．通过对知识的巩固复习，提高学生安全用电的意识。

教学重点对知识点的探究方法的复习。

教学难点组织学生自学、讨论和对知识的应用。

教学用具电池、导线、开关、小灯泡、电流表、投影仪。

教学方法 讨论法、实验法、点拨法。

教 学 过 程教师活动 学生活动 备注一、引入课题 同学们，经过大家的共同努力，我们学习了本的全部内容，下面，大家用5 min 的时间阅读本章内容，然后总结在练习本上。

二、复习巩固知识点 同学们看完之后，讨论一下，检查自己总结得否突出了 重点知识。

同学们推选一位同学，把你的总结拿上来放到影仪上，并给大家演说一遍。

总结得很好。

这是我们本章的知识点，我们还［学生讨论，教师给予指导］ 我的总结如下，我把这一章的电路为几大部分：电路的组成，电路的联和电路的并联，以及家庭电路，路中总结了串联电路的连接特点及电流规律，并联电路的连接特点和律。

我们还做了连接串联、并联电路的实验。

复习巩固，熟练掌握。

习了什么呢？了什么呢？ 好！那同学们利用你们桌上的电源、开关、导线小灯泡用最快的速度组成串联电路和并联电路。

同学们完成的很好。

既熟练又正确。

说明大家串联和并联电路的连接已掌握了。

除此以外，我们做了什么实验呢？ 这是大家学过的正确使用仪表的一个实验。

在，大家就在刚才实验的基础上接入电流表，我们比比谁接的最快，前提是准确无误。

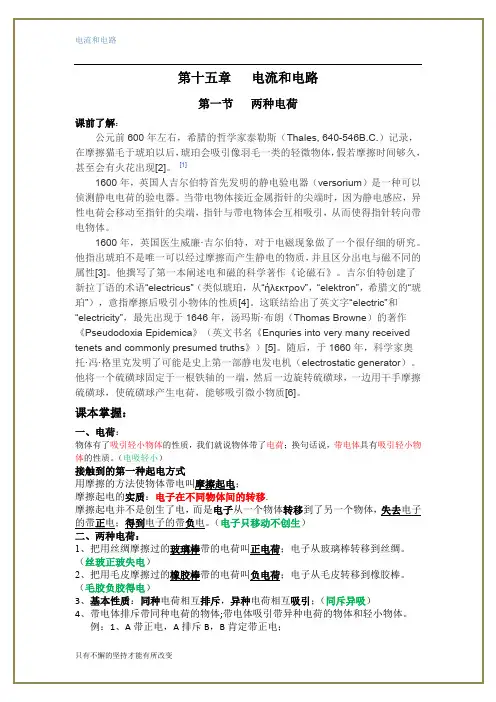

、用途：用来检验物体是否带电；从验电器张角的大小，
单位：库仑（C）简称库；
电荷的符号是Q，单位是库
原子中电荷分布图
电子
质子
原子核所带的正电荷与核外所有电子总共带的数量上相等，整个院子，原子对外不显带电的性质。

；如：金属、人体、大地、石墨、酸碱盐溶液；
，如：橡胶、玻璃、塑料、陶瓷、油、空气等；
当时把这些发明都申请专利的话，他可他却没有这么做，他是一个绝世天才他年一月五日晚间在纽约的一家小旅馆中因为心岁，一位被世界遗忘的伟人就这么默默地离开
半导体，具有单向导电性，即电流只能从它的一端流向另一端，不
4、开关：控制电路的通断；
三、电路的工作状态
、通路：处处连通的电路；
2、开路（断路）：某处断开的电路；
四、得到持续电流的条件：1、必须有电源，2、电路必须是通路。

五、电路图及元件符号：用符号表示电路连接的图叫电路图，常用的符号如下：
、电流有多条路径；2、各用电器互不影响，一条支路开路时，其它支路、干路中的开关控制整个电路；支路中的开关控制所在支路的用电器。

主要针
二、串并联电路的识别
判断串、并联电路：从电源的正极开始，沿电流方向走一圈，
串联电路电路图并联电路电流图
三、生活中电路
、串联电路：装饰店铺、居室、圣诞树的小彩灯，用电器和控制它的开关。

、并联电路：家庭中的电视、电冰箱等用电器之间，路灯，交通灯，教室的电
正出负进分支汇合开断无叉）
电流表的结构：三个接线柱、两个量程（0-3A分度值是0.1A,0-0.6A
0.02A）示数。

电流表的使用（先看量程度针柱
电源直接连闭路针停查短路
）先要三“看清”：看清。

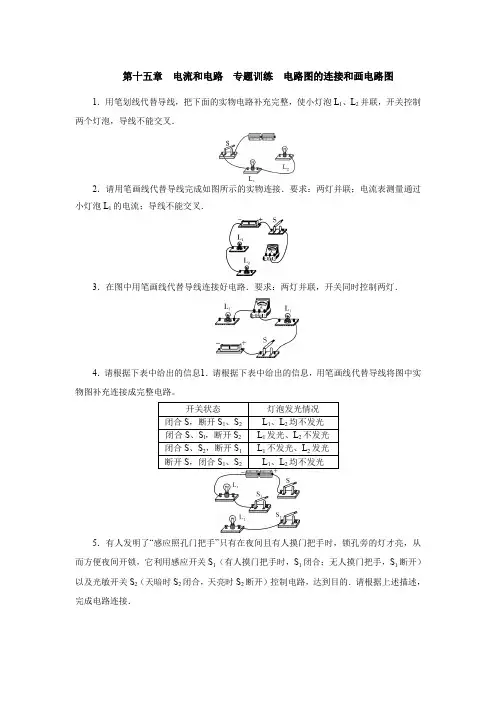

第十五章电流和电路专题训练电路图的连接和画电路图1．用笔划线代替导线，把下面的实物电路补充完整，使小灯泡L1、L2并联，开关控制两个灯泡，导线不能交叉．2．请用笔画线代替导线完成如图所示的实物连接．要求：两灯并联；电流表测量通过小灯泡L1的电流；导线不能交叉．3．在图中用笔画线代替导线连接好电路．要求：两灯并联，开关同时控制两灯．4．请根据下表中给出的信息1．请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路。

，闭合S1、S2L1、L2均不发光5．有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方便夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的．请根据上述描述，完成电路连接．6．图是楼梯照明灯的模拟电路．它的要求是，在楼梯的上下两端都能对灯进行控制．请在图上补画连接导线，使之符合这一要求．7．用笔画代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L 1、L 2的总电流，导线不能交叉．8．请你根据电路图，帮助小雨同学连接乙实物电路。

9．如图是“用电流表测小灯泡电流”实验的部分电路，请用笔画线代替导线，将电路连接完整。

10．如图所示的实物电路中有部分导线尚未连接，请用笔画线代替导线将电路连接完整．(要求：①开关S 同时控制L 1和L 2；②开关S 1只控制L 1；③电流表只测量通过L 2的电S 1S 2流；④导线不能交叉．)11．根据下面的实物图画出与之对应的电路图．12．根据下面的实物图画出与之对应的电路图．13．请根据图中所示的实物图，画出对应的电路图．14．根据如图所示的实物连线图，画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）15．小满署假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所都有人。

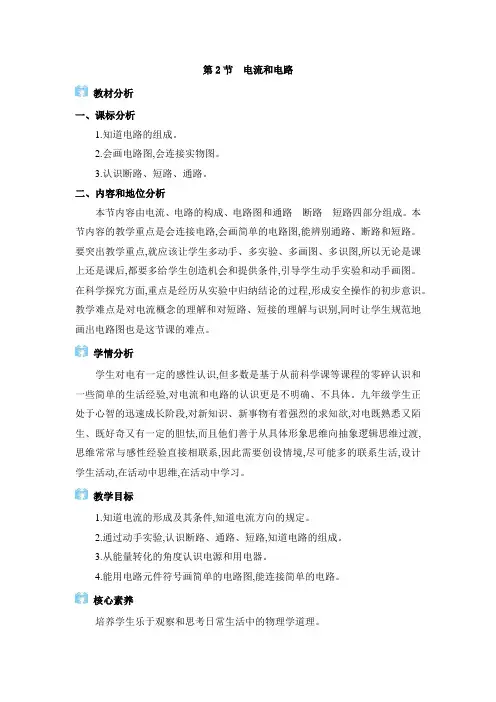

第2节电流和电路教材分析一、课标分析1.知道电路的组成。

2.会画电路图,会连接实物图。

3.认识断路、短路、通路。

二、内容和地位分析本节内容由电流、电路的构成、电路图和通路断路短路四部分组成。

本节内容的教学重点是会连接电路,会画简单的电路图,能辨别通路、断路和短路。

要突出教学重点,就应该让学生多动手、多实验、多画图、多识图,所以无论是课上还是课后,都要多给学生创造机会和提供条件,引导学生动手实验和动手画图。

在科学探究方面,重点是经历从实验中归纳结论的过程,形成安全操作的初步意识。

教学难点是对电流概念的理解和对短路、短接的理解与识别,同时让学生规范地画出电路图也是这节课的难点。

学情分析学生对电有一定的感性认识,但多数是基于从前科学课等课程的零碎认识和一些简单的生活经验,对电流和电路的认识更是不明确、不具体。

九年级学生正处于心智的迅速成长阶段,对新知识、新事物有着强烈的求知欲,对电既熟悉又陌生、既好奇又有一定的胆怯,而且他们善于从具体形象思维向抽象逻辑思维过渡,思维常常与感性经验直接相联系,因此需要创设情境,尽可能多的联系生活,设计学生活动,在活动中思维,在活动中学习。

教学目标1.知道电流的形成及其条件,知道电流方向的规定。

2.通过动手实验,认识断路、通路、短路,知道电路的组成。

3.从能量转化的角度认识电源和用电器。

4.能用电路元件符号画简单的电路图,能连接简单的电路。

核心素养培养学生乐于观察和思考日常生活中的物理学道理。

重点难点重点:知道电流和电路,会画简单的电路图。

难点:电流的形成和方向。

教学过程:新回忆上节课的一个实验:两个相同的验电器A和B,A带电,B不带电,用不带电的金属棒CD将A、B连接起来,观察到A金属箔的张角变小,B金属箔的张角变大。

这表明电荷在金属导体中做了定向移动,但这种定向移动瞬间就结束了。

实际中点亮的小灯泡能持续发光,是因为有电荷不断地流过小灯泡。

那么,怎样才能使电荷不断地流过小灯泡呢?思考并回答问题续表:【设计电路与实验】(1)如图甲所示,没有电源,无论断开还是闭合开关,小灯泡都不亮。

第十五章 电流和电路一、单元教学分析本章开始让学生接触有关电的初步知识。

本章主要内容是电学的三个基本概念﹣﹣电荷、电流和电路，电流是核心概念。

从电学部分知识结构的特点来看，教科书在本章及后续的两章内容中注意将电荷、电流、电路、电压、电阻等基本概念建立起相互联系。

这些概念是构建初中阶段电学知识结构的重要基础。

学生在小学阶段对电学知识已有所接触，初中阶段，对电流和电路的要求从观察摩擦起电现象入手的，在引出电荷概念的基础上，伴随着学生对电路的认识，逐渐形成对电流概念的初步认识。

另外，识别电路、连接电路、会看和会画电路图、会正确使用电流表测电流等技能也将直接关系到以后各章电学知识的学习。

二、单元教学思路教学的重点应该放在让学生进行电路的操作性训练上，强调"只有电路闭合时，电路中才有电流"。

目的是引导学生通过电路的实际操作感受电流的存在，从而使其形成对电流的初步认识。

让学生经历以下三个阶段完成对电流概念的初步认识：认识电荷→判断电流的方向→认识电流的大小由于学生抽象思维能力有限，要求根据实物电路画出电路图，或者根据电路图连接实物电路等，于刚刚接触电路的初中学生来说的确不是一件容易的事。

虽然教科书将通路、断路和短路的内容置在第2节"电流和电路"中，但"短路"的概念在学习欧姆定律之前是无法真正弄清的。

因此，仅从学生识别电路的需要出发，先让学生对此有所接触是必要的。

三、单元教学目标1.观察摩擦起电现象，探究并了解同种电荷相互排斥，异种电荷相互吸引。

2.从能量转化的角度认识电源和用电器的作用。

3.知道电压、电流和电阻。

4.会看、会画简单的电路图。

会连接简单的串联电路和并联电路。

说出生产、生活中采用简单串联或并联电路的实例。

了解串、并联电路电流和电压的特点。

5.会使用电流表和电压表。

四、思维导图。

第2节电流和电路┃教学整体设计┃┃教学过程设计┃二、探究新知，得出结论一、电流学生实验：为学生提供第36页“想想做做”中的实验器材，并让学生按照要求做实验。

(在连接电路时强调：开关要断开。

) 提问：要想让小灯泡亮、电动机转、蜂鸣器发声，电路必须是怎样的？(引导学生回答出：有电池且闭合的电路)小结：产生持续电流的条件：有电源，电路要闭合。

提问：水流有方向，电流有没有方向？请同学们阅读课本第37页“电流”部分内容，并回答下列问题：电路中的电流是怎样形成的？电流的方向是如何规定的？在电源外部，电流的方向是怎样的？小结：1.电荷的定向移动形成电流，电路中有电流时，发生定向移动的电荷可能是正电荷，也可能是负电荷，还可能是正、负电荷向相反方向发生定向移动。

2.正电荷定向移动的方向为电流的方向。

3.在电源外部，电流的方向是从电源正极经过用电器流向负极。

即正极－用电器－负极。

二、电路的构成提问：电流的作用是使用电器工作，如何实现呢？视频：播放节日彩灯、家庭用电器以及电力机车运行。

学生实验：让学生连接一个最简单的电路，然后让学生思考电路的组成及各元件的作用。

(自学课本第38页“电路的构成”部分，并讨论交流电路的组成及电路元件的作用。

)小结：电路的构成：电源、用电器、导线、开关。

电源：提供电能的装置。

如：电池、发电机等。

用电器：消耗电能的装置。

如：灯泡、电动机等。

导线：输送电能的导体。

开关：控制电路通断。

三、电路图引导：画图时如果把电源、用电器等元件原样画出，既麻烦又不清楚。

为了便于研究，人们通常用图形符号来表示这些元件。

用符号表示电路连接的图，叫做电路图。

(看课本图－5几种常用的元件及其符号，并在练习本上画一画。

)讲解：介绍元件符号，讲解电路图的画法。

通过观看使学生明白一切复杂的物体都是由简单物体组合而成，进一步激发探究其奥秘的兴趣。

培养学生收集信息和自学的能力。

进一步训练学生┃教学小结┃。
