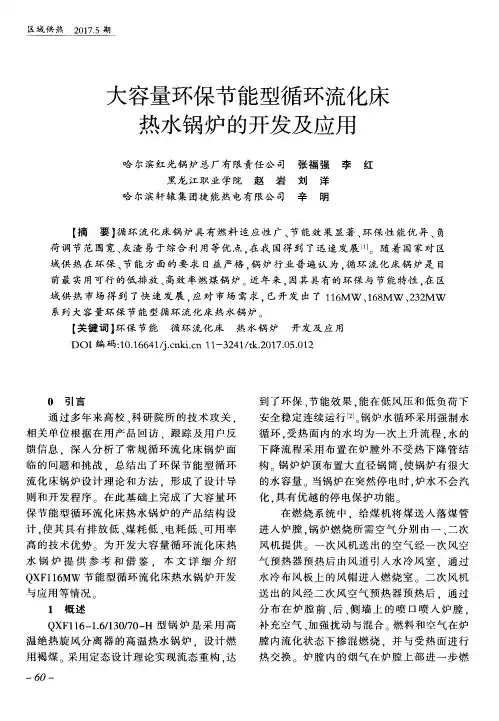

浅谈大容量循环流化床热水锅炉在集中供热中的应用
文章针对我国面临的环境问题，阐述了大容量循环流化床锅炉在集中供暖中的优势，具有炉内脱硫、低氮排放、高效燃烧及燃用劣质煤等特点，在集中供热中得到广泛应用。
标签：循环流化床锅炉；高效；低氮；环保
1 我国面临的环境问题
改革开放三十年来，我国经济以每年8%左右的速度递增，经济快速发展的同时带来能源巨大消耗。随着城市人口的增长和工业发展、机动车辆猛增，污染物排放和悬浮物大量增加，产生严重的生态破坏及环境污染，特别是近两年全国范围内雾霾施虐。
除了气象条件，工业生产、机动车尾气排放、冬季取暖烧煤等导致大气中颗粒物（包括粗颗粒物PM10和细颗粒物PM2.5）浓度增加，是雾霾产生的重要因素。如今很多城市的污染物排放水平已处于临界点，对气象条件非常敏感，空气质量在扩散条件较好时能达标，一旦遭遇不利天气条件，空气质量和能见度就会迅速下滑。为此国家对污染物的排放要求越来越严格，从锅炉大气污染物排放标准变化可见国家正在加大空气治理力度。
表1 新建锅炉大气污染物排放限值（GB13271-2014）
从表1可以看出，对锅炉烟尘、二氧化硫、氮氧化物排放的要求，一般层燃锅炉实现相当困难，即使达标，也会增加很多成本，循环流化床锅炉则有独到优势。
2 选择合理的供暖方式，降低环境污染
为解决雾霾问题，2014年9月国家三部委（国家发展改革委、环境保护部、国家能源局）联合发文《煤电节能减排升级与改造行动》（2014-2020年）。其中指出到2020年，力争使煤炭占一次能源消费比重下降到62%以内，电煤占煤炭消费比重提高到60%以上，说明今后五年燃煤工业锅炉还应占相当比例。我国是贫油、少气、多煤的国家，一次能源煤炭比例即使将来也至少占25%左右，那么如何利用好煤炭资源，降低大气污染物排放，一直是锅炉设计、制造、检验工作者的使命，通过作者调查，目前内蒙供暖，循环流化床锅炉是主力军，辽吉黑各地也是循环流化床锅炉占据重要位置。近年来，由于国家节能政策的要求，我国城镇集中供热快速发展。城镇集中供热系统热能消耗数量巨大，品位较低，通常是120℃以下低位热能，却主要以高品位的一次能源来供应，故有较大的节能减排潜力。集中供热优点如下：（1）选用较大容量锅炉，提高能源利用率，节约能源，减少排放。（2）烟囱设置较高和烟尘进一步净化，便于消烟除尘，减轻大气污染。（3）减少司炉人数及燃料、灰渣的运输量和散落量，降低运行费用，改善
基本原理篇 第一章循环流化床锅炉的基本原理 第一节流态化过程循环流化床锅炉燃烧是一个特殊的气固两相流动体系中发生的物理化学过程，是一种新型燃用固体燃料的的锅炉。粒子团不断聚集、沉降、吹散、上升又在聚集物理衍变过程，是循环床中气体与固体粒子间发生剧烈的热量与质量交换，形成炉内的循环；同时气流对固体颗粒有很大的夹带作用，使大量未燃尽的燃料颗粒随烟气一起离开炉膛，被烟气带出的大部分物料颗粒经过旋风分离器的分离又从新回到炉膛，来保持炉内床料不变的连续工作状态，这就是炉外的物料循环系统，也是循环流化床锅炉所特有的物料循环—循环从此而来。 咱们看一下这幅燃烧、循环分离图
1. 流态化：当气体以一定的速度流过固体颗粒层时，只要气体对固体颗粒产生作用力与固体颗粒所受的外力（主要是固体的重力）相平衡时，颗粒便具有了类似流体的性质，这种状态成为流态化, 简称流化。固体颗粒从固体床、起始流态化、鼓泡流态化、‘柱塞’流态化、湍流流态化、气力输送状态的六种流化状态。 2. 临界流化速度：颗粒床层从静止状态转变为流态化时的最低速度, 称为临界流化速度。此时所需的风量称为临界流化速度。 3. 流化床表现在流体方面的特性。 流化床看上去非常象沸腾的液体, 在许多方面表
现出类似液体的特性, 主要表现在以下几个方面: 1) 床内颗粒混合良好。因此，当加热床层时, 整个床层的温度基本均匀。 2) 床内颗粒可以象流体一样从容器侧面的孔喷出, 并能像液体一样从一个容器流向另一个容器。 3) 高于床层表观密度的颗粒会下沉, 小于床层表观密度的颗粒会浮在床面上。 4) 当床体倾斜时, 床层的上表面保持水平。 第二节循环流化床的基本原理 1. 循环流化床的特点: 1) 不再有鼓泡床那样清晰的界面，固体颗粒充面整个上升段空间。 2) 有强烈的热量、质量、和动量的传递过程。 3) 床层压降随流化速度和颗粒质量流量变化。 4) 低温的动力控制燃烧，也就是我们所说的床温在850-950℃之间范围，因为这个范围对灰的不会软化、碱金属不会升华受热面会减轻结渣和空气中不能生成大量的NOx。 5) 通过上升段内的存料量，固体物料在床内的停留时间可在几分钟至数小时范围内调节。 2.循环流化床锅炉的传热 1）颗粒与气流之间，以对流换热为主；
循环流化床锅炉的结构是什么
阀⑦对固体粒子流量进行分配，一部分通过回料器直接送入下炉膛以维持主循环回路固体粒子平衡；另一部分从旋风分离器分离下来的固体粒子通过布置在类似鼓泡床中的外置式换热器④放 热后被送入炉膛。分离后含少量飞灰的干净烟气进入尾部竖井 ③，经空气预热器和飞灰收集系统，最后由烟囱排入大气。 1.2锅炉整体布置 锅炉为单汽包、自然循环、半露天布置的循环流化床锅炉，锅炉整体呈左右对称布置，支吊在锅炉钢架上，采用高温旋风分离器进行气固分离，采用外置换热器控制床温及再热汽温。本锅炉由五跨组成，第一、二跨布置有主循环回路（炉膛、高温钢板旋风分离器、回料器以及外置式换热器）、冷渣器以及二次风系统等；第三、四跨布置尾部烟道（包括高温过热器、低温再热器以及省煤器）；第五跨为单独布置的回转式空气预热器。炉膛采用全膜式水冷壁结构，炉膛底部采用裤衩型将下炉膛一分为二。布风板之下为由水冷壁管弯制围成的水冷风室。锅炉采用回料器给煤的方式，四个给煤口布置在回料器上，石灰石采用气力输送，8个石灰石给料口布置回料腿上。在水冷风室之前的两个一次风道内分别布置一台风道点火器，另外在炉膛下部还设置有2×4只不带点火和火检的床上助燃油枪，用于锅炉启动点火和低负荷稳燃。四台流化床式冷渣器被分为两组布置在炉膛两侧，每台冷渣器有9个排渣口，分别将底渣排到机械除渣系统或地面。四台高温旋风分离器布置在炉膛两侧的钢架副跨内，在旋风分离器下各
布置一台回料器。由旋风分离器分离下来的物料一部分经回料器直接返回炉膛，另一部分则经过布置在炉膛两侧的外置换热器后再返回炉膛。外置式换热器内布置有受热面，靠后墙外置式换热器内设置有中温过热器（ITS1和ITS2），可以通过控制其间的固体粒子流量来控制炉膛温度；靠前墙外置式换热器内设置有低温过热器(LTS)和高温再热器（HTR），可以通过控制其间的固体粒子流量来控制再热蒸汽温度。汽冷包墙包覆的尾部烟道内从上到下依次布置有高温过热器、低温再热器、省煤器。空气预热器采用四分仓回转式空气预热器。 1.3. 锅炉汽水系统 高压系统包括省煤器、锅筒、蒸发受热面和过热器。水循环系统采用自然循环。锅炉给水首先被引至布置在尾部烟道的省煤器进口集箱，逆流向上流经水平布置的省煤器管组后通过省煤器引出管进入锅筒。在启动阶段没有给水流入锅筒时，省煤器再循环管路可以将锅水从锅筒引至省煤器进口集箱，防止省煤器管子内的水静滞汽化。本方案为自然循环锅炉。锅炉水循环采用集中供水，分散引入、引出的方式。给水引入锅筒水空间，并通过各自的集中下降管进入水冷壁和附加受热面进口集箱。锅水在向上流经炉膛水冷壁、附加受热面的过程中被加热成为汽水混合物，经各自的上部出口集箱通过汽水引出管引入锅筒进行汽水分离。被分离出来的水重新进入锅筒水空间，并进行再循环，被分离出来的合格的饱和蒸汽从锅筒顶部的蒸汽连接管引出。饱和蒸汽从锅筒引
哈锅循环流化床锅炉技术情况介绍 哈锅的循环流化床锅炉技术主要源于与国外公司的技术合作，技术引进以及国内科研院所的合作。结合国内的市场情况以及用户的特殊要求，哈锅将合作、引进的技术进行有机的结合，并进行多方面的优化设计，推出具有哈锅特色、符合中国国情的循环流化床锅炉技术，为哈锅打开并占领国内循环流化床锅炉市场创造了技术上的优势。多年来，哈锅在原有的基础上，总结多台投运锅炉的运行经验，不断改革创新，推出新技术新产品，大大丰富了自己的设计思路和设计方案，从而满足了不同用户的各种要求。到目前为止，哈锅设计的燃料包括烟煤，贫煤、褐煤，无烟煤，煤矸石，煤泥以及煤+气混烧等，涉及燃料覆盖面很广；采用的回料阀包括单路回料阀和双路回料阀；采用的风帽包括大直径的钟罩式风帽和猪尾巴管式风帽；使用的冷渣器包括风水联合冷渣器、滚筒冷渣器和螺旋冷渣器；采用的点火启动方式包括床上点火、床下点火以及床上+床下联合点火启动；给煤方式包括前墙给煤、后墙给煤和前墙+后墙联合给煤。 下面详细介绍一下哈锅循环硫化床锅炉技术改进情况： 1、分离器 哈锅利用引进技术对分离器设计进行了优化，以提高分离器的分离效率，这些优化措施主要有： a、分离器入口烟道向下倾斜，使进入分离器的烟气带有向下倾角，给烟气中的固体颗粒一个向下的动能，有助于气固分离。 b、偏置分离器中心筒，即可减轻中心筒的磨损，又可改善中心筒周围的流场提高分离效率。 c、独有的导涡器（中心筒）设计，有效控制上升气流的流速，减少漩涡气流对颗粒的裹带，提高分离效率。 d、分离器入口烟道设置成加速段，提高分离器的入口烟速，有利于气固分离。 经过优化后分离器分离效率可达到99.5%以上,切割粒径d50=10-30um、d99=70-80um。高效分离器是降低飞灰可燃物的有效措施，同时也是实现高循环倍率的重要保证。
36MW循环流化床热水锅炉运行规程 （试行）
西安市长安区新区热力有限公司二零一五年五月
前言 为了贯彻“安全第一、预防为主”的方针，搞好公司的安全生产，做到岗位职责分明，使我公司的生产技术、管理达到制度化、程序化和规范化，保证安全经济运行，从而编写本规程。 本规程适用于我公司#5、6、7、8炉，根据设备各制造厂家产品使用、维护说明书及现场使用有关规定和国家电力行业的相关标准，结合设备和系统的运行实践编写而成。 下列人员应掌握、熟悉本规程的相关内容： 生产副总（总工）、生产部部长、技术部部长、锅炉专工、值长、班长、司炉、副司炉、运行及相关人员。 请大家在学习、实际工作中认真总结经验，提出宝贵意见，使本规程得到不断的完善，更加适合现场的实际运行操作。 批准：韩奎 复审：郑群丰 审核：李双涛、王军良、刘军 初审：史长锁、贾立夫 编写：张虎、赵值、陈磊 2015年5月26日
目录 第一篇锅炉设备系统简介 第一章锅炉设备规范及特 性 (1) 第二章燃料特 性 (4) 第三章锅炉结构简 介 (5) 锅炉辅机设备参数 .第四 章 (7) 鼓风机、引风机及罗茨鼓风机第一 节 (7) 循环水泵及补水泵第二 节 (9) 空气压缩机 ............................................ 13 第三节定排扩容器第四 节 (14) 第二篇锅炉机组的启动 锅炉升火前的检查 (15)
第一章向锅炉加水第二章 (16) 冷态实验第三 章 . (17) 点火启动第四 章 (20) 升温升压第五章 (24) 安全阀的调整第六章 (25) 第三篇锅炉运行中的监视与调整 正常运行 . 第一章 (26) 锅炉排污 . 第二章 (31) 压火、停炉和清炉 . 第三章 (32) 压火第一节 (32) 1页第 第二节停 炉 (34)
循环流化床锅炉的特点 循环流化床锅炉的特点 循环流化床锅炉是近十几年发展起来的一项高效、低污染清洁燃烧技术。因其具有燃烧效率高、煤种适应性广、烟气中有害气体排放浓度低、负荷调节范围大、灰渣可综合利用等优点，在当今日益严峻的能源紧缺和环境保护要求下，在国内外得到了迅速的发展，并已商品化，正在向大型化发展。 1.1 独特的燃烧机理 固体粒子经与气体或液体接触而转变为类似流体状态的过程，称为流化过程。流化过程用于燃料燃烧，即为流化燃烧，其炉子称为流化床
锅炉。流化理论用于燃烧始于上世纪20年代，40年代以后主要用于石油化工和冶金工业。 流化燃烧是一种介于层状燃烧与悬浮燃烧之间的燃烧方式。煤预先经破碎加工成一定大小的颗粒（一般为＜8mm）而置于布风板上，其厚度约在350～500mm左右，空气则通过布风板由下向上吹送。当空气以较低的气流速度通过料层时，煤粒在布风板上静止不动，料层厚度不变，这一阶段称为固定床。这正是煤在层燃炉中的状态，气流的推力小于煤粒重力，气流穿过煤粒间隙，煤粒之间无相对运动。当气流速度增大并达到某一较高值时，气流对煤粒的推力恰好等于煤粒的重力，煤粒开始飘浮移动，料层高度略有增长。如气流速度继续增大，煤粒间的空隙加大，料层膨胀增高，所有的煤粒、灰渣纷乱混杂，上下翻腾不已，颗粒和气流之间的相对运动十分强烈。这种处于沸腾状态的料床，称为流化床。这种燃烧方式即为流化燃烧。当风速继续增大并超过一定限度时，稳定的沸腾工况就被破坏，颗粒将全部随气流飞走。物料的这种运动形式叫做气力输送，这正是煤粉在煤粉炉中随气流悬浮燃烧的情景。
1.2 锅炉热效率较高 由于循环床内气—固间有强烈的炉内循环扰动，强化了炉内传热和传质过程，使刚进入床内的新鲜燃料颗粒在瞬间即被加热到炉膛温度（≈850℃），并且燃烧和传热过程沿炉膛高度基本可在恒温下进行，因而延长了燃烧反应时间。燃料通过分离器多次循环回到炉内，更延长了颗粒的停留和反应时间，减少了固体不完全燃烧损失，从而使循环床锅炉可以达到88～95％的燃烧效率，可与煤粉锅炉相媲美。 1.3 运行稳定，操作简单 循环流化床锅炉的给煤粒度一般小于10mm，因此与煤粉锅炉相比，燃料的制备破碎系统大为简化。循环流化床锅炉燃料系统的转动设备少，主要有给煤机、冷渣器和风机，较煤粉炉省去了复杂的制粉、送粉等系统设备，较链条炉省去了故障频繁的炉排部分，给燃烧系统稳定运行创造了条件。
浅谈大容量循环流化床热水锅炉在集中供热中的应用 文章针对我国面临的环境问题，阐述了大容量循环流化床锅炉在集中供暖中的优势，具有炉内脱硫、低氮排放、高效燃烧及燃用劣质煤等特点，在集中供热中得到广泛应用。 标签：循环流化床锅炉；高效；低氮；环保 1 我国面临的环境问题 改革开放三十年来，我国经济以每年8%左右的速度递增，经济快速发展的同时带来能源巨大消耗。随着城市人口的增长和工业发展、机动车辆猛增，污染物排放和悬浮物大量增加，产生严重的生态破坏及环境污染，特别是近两年全国范围内雾霾施虐。 除了气象条件，工业生产、机动车尾气排放、冬季取暖烧煤等导致大气中颗粒物（包括粗颗粒物PM10和细颗粒物PM2.5）浓度增加，是雾霾产生的重要因素。如今很多城市的污染物排放水平已处于临界点，对气象条件非常敏感，空气质量在扩散条件较好时能达标，一旦遭遇不利天气条件，空气质量和能见度就会迅速下滑。为此国家对污染物的排放要求越来越严格，从锅炉大气污染物排放标准变化可见国家正在加大空气治理力度。 表1 新建锅炉大气污染物排放限值（GB13271-2014） 从表1可以看出，对锅炉烟尘、二氧化硫、氮氧化物排放的要求，一般层燃锅炉实现相当困难，即使达标，也会增加很多成本，循环流化床锅炉则有独到优势。 2 选择合理的供暖方式，降低环境污染 为解决雾霾问题，2014年9月国家三部委（国家发展改革委、环境保护部、国家能源局）联合发文《煤电节能减排升级与改造行动》（2014-2020年）。其中指出到2020年，力争使煤炭占一次能源消费比重下降到62%以内，电煤占煤炭消费比重提高到60%以上，说明今后五年燃煤工业锅炉还应占相当比例。我国是贫油、少气、多煤的国家，一次能源煤炭比例即使将来也至少占25%左右，那么如何利用好煤炭资源，降低大气污染物排放，一直是锅炉设计、制造、检验工作者的使命，通过作者调查，目前内蒙供暖，循环流化床锅炉是主力军，辽吉黑各地也是循环流化床锅炉占据重要位置。近年来，由于国家节能政策的要求，我国城镇集中供热快速发展。城镇集中供热系统热能消耗数量巨大，品位较低，通常是120℃以下低位热能，却主要以高品位的一次能源来供应，故有较大的节能减排潜力。集中供热优点如下：（1）选用较大容量锅炉，提高能源利用率，节约能源，减少排放。（2）烟囱设置较高和烟尘进一步净化，便于消烟除尘，减轻大气污染。（3）减少司炉人数及燃料、灰渣的运输量和散落量，降低运行费用，改善
循环流化床锅炉的发展过程及趋向 循环流化床锅炉是一种新型的低污染和节能技术，是未来相关领域应用中的方向。然而，尽管循环流化床锅炉技术在应用过程中具有自身的优势，但在很多方面，尤其是节能方面还存在一定的不足。在绿色节能理念下，进一步研究循环流化床锅炉技术十分必要。基于此，本研究在概述循环流化床锅炉技术相关理论的基础上，对国内外循环流化床锅炉的发展过程进行了总结，并总结了其发展趋向，希望为该技术的进一步深入研究提供参考。 【Abstract】Circulating fluidized bed boiler is a new type of low pollution and energy saving technology，which is the direction of application in related fields in the future. However，although circulating fluidized bed boiler technology has its own advantages in the process of application，there are still some shortcomings in many aspects，especially in energy saving. Under the concept of green energy saving，it is necessary to further study the circulating fluidized bed boiler technology. On this basis，based on summarizing the related theory of circulating fluidized bed boiler technology，this study summarizes the development process of circulating fluidized bed boiler at home and abroad，and summarizes its development trend. Hoping to provide reference for the further study of this technology. 标签：循环流化床；锅炉；发展过程；发展趋向 1 引言 目前，我国正面临着严峻的能源紧缺问题。外循环流化床锅炉技术的出现，为最大限度的利用能源，减少资源矛盾起到了很好的效果和作用。外循环流化床锅炉技术不仅能够提高锅炉的发电效率，还能够节约煤炭资源，也能够降低运行的成本，更能够提高环境保护的水平[1]。外循环流化床锅炉技术的发展与我国正在推进的绿色节能理念、低碳理念等相符合，因而未来必然有着良好的发展前景[2]。因此，本研究通过对已有文献的检索和研究，对外循环流化床锅炉技术的发展过程和趋向进行了研究。 2 循环流化床锅炉相关理论概述 循环流化床锅炉是在循环流化床锅炉中适应循环流化床洁净燃烧技术的一种产品，这种产品的优势在于高效节能以及低污染。循环流化床锅炉的特点主要表现在以下几方面：第一，在锅炉的炉膛内部，存在大量的物料。物料在循环的过程中，产生高传热系数，进而促使锅炉热负荷额调节范围增大。同时，循环流化床锅炉技术还具有较强的燃料适应性，并能够有效改善锅炉燃烧的能源结构。第二，循环流化床锅炉技术还具有较高的燃烧效率，不仅能够充分燃烧劣质燃料，还具有较好的环保性能[3]。 3 循环流化床锅炉在国内外的发展过程
近年来我国推出的流化床锅炉结构类型已有若干种，从受热面布置来说，有密相床带埋管的，有不带埋管的；流化速度有的低至3－4米／秒，有的高至5－6米／秒；分离器的种类更多，如高温旋风分离器；中温旋风分离器、卧式旋风分离器、平面流百叶窗、槽形钢分离器等型式，都称之为循环流化床锅炉。但从机理看，是否属于CFBB还有待商椎。 众所周知，流化床锅炉分为两大类：鼓泡流化床锅炉（BFBB）和循环流化床锅炉（CF －BB）。到目前为止，二者之间尚无明确而权威的分类法，有人主张以流化速度来分类，但从气固两相动力学来看，风速相对于颗粒粒径、密度才有意义，还有人主张以密相区是鼓泡还是湍动床或快速来区分，但锅炉使用的是宽筛力燃料，以煤灰为床料的锅炉往密相床是鼓床,故此分法仍欠全面。还有人以是否有灰的循环为标准等等，都有些顾此失彼。以作者之见，我们不妨从燃烧的机理上来分。鼓泡床锅炉的燃烧主要发生在炉膛下部的密相区，如我国编制的《工业锅炉技术手册（第二册）》推荐，对于一般的矸石烟煤、贫煤和无烟煤密相区份额高达75％－95％，燃烧需要的空气也主要以一次风送入床层.循环流化锅炉的一次风份额一般为50％－60％。密相床的燃烧份额受流化速度、燃料粒径及性质、床层高度、床温等影响在上述数值的上下波动。其余的燃料则在炉膛上部的稀相区悬浮燃烧，所以在燃烧的机理上，BFBB接近于层燃炉，而CFBB更接近于室燃炉，二者在这一方面存在着极大的差异，所以以此划分似乎更为合理。 鼓泡流化床锅炉密相床的燃烧份额大，需布置埋管受热面以吸收燃烧释放。埋管的传热系数高达220－270KW／MC比CFBB炉膛受热面的100-500kw/m2℃离得多尽管BFBB稀相区内的传热系数比要低，但因在稀相层内的吸热量所占份额较小，总的来说，对于容量较小的锅炉BFBB结构受热面的钢耗量要少小些，BFBB的燃烧主要在相床给煤的平均粒径偏大，煤破碎设备较为简单,电耗也底流化速度低，细煤粒在悬浮断停留时间长，炉膛也做的低。虽埋管有磨损，但如防磨损失处理得好，一般横埋管可用五年，竖埋管可用…….采用尾部飞灰再循环，BFBB的燃烧效率可达97％,如在炉膛出口安装分离器实现热态飞灰再循环，则可高达98－99％，但此时装设分离器的目的主要是为了提高燃烧效率而不是象CFBB主要上为了改变炉内的燃烧传热机理。 CFBB的截面热负荷是BFBB的2－3倍(从上至下加起来的热负荷,而不是一层),利于大型化，炉膛内温度均匀，大气污染物排放低,燃烧效率高（可达99％以上）是在BFBB技术上的进步，具有更优越的性能，但因分离器不能捕集到细小煤粒,就需要较高炉膛，对煤的破碎粒度及操作控制等都要求较高，投资大且技术复杂，所以CFBB炉型对中小容量锅炉并无明显优势，因而国外一些研究者认为，BFBB适用于50t／h以下容量，CFBB适用于220t／h 以上容量，在50－220t／h容量范围内二者共存。 我国在过去许多年中，建造了近3000台沸腾炉(即BFBB)虽然其在燃烧劣质煤方面发挥了极大的作用，但上于一直在低水平上运行，飞灰量大，含炭高，锅炉效率低下，再加上除尘方面投资不足，烟尘治理没得到很好解决，致使沸腾炉有点声名不佳。CFBB出现之后，人们便纷纷打出循环流化床锅炉的牌子，推出了不少炉型，如清华大推出的低携带率循环床锅炉，哈工大与北锅开发的带埋管和槽型分离器的循环床锅炉等，实际上都是BFBB。但它们是改进了的沸腾炉，把沸腾炉技术提高到了较高的水平，这些炉型在工业锅炉和热电联供锅炉范围内有着极强的生命力，所以我们应当为BFBB的新成绩欢呼，正其位，恢复其名誉，并在一定的锅炉容量范围内发展这种BFBB。
70MW循环流化床热水锅炉设计说明书 1. 前言 本锅炉的设计采用了哈尔滨工业大学循环流化床锅炉技术。 本锅炉采用了循环流化床燃烧方式，在燃用含硫较高的煤种时，通过向炉 的生成和排放；采用低温、分级供风的燃烧能够内添加石灰石，可显著降低SO 2 的生成，因此它更能适应日益严格的环保要求。 显著抑制NO x 锅炉灰渣活性好，具有较高的综合利用价值。 2. 锅炉基本设计条件 2.1锅炉型式 锅炉型式：单汽包强制循环、高温绝热旋风分离器形式的循环流化床锅炉。 2.2锅炉主要参数及性能指标(燃用设计煤种) 2.3燃料 煤的入炉粒度要求：粒度范围0～10mm，50%切割粒径d =1.5mm。设计煤质 50 分析如下：
3. 锅炉总体布置 3.1整体概述 本锅炉采用单汽包强制循环、平衡通风、绝热旋风分离器的结构。锅炉采用支吊结合的固定方式，锅炉运转层标高为7000mm。锅炉采用位于炉膛前墙水冷壁下部的三点给煤，采用位于炉膛底部布风板上的两点排渣。 锅炉采用两级配风，一次风从炉膛底部布风板进入炉膛，二次风从炉膛前后墙进入炉膛。 旋风分离器位于炉膛出口和尾部竖井烟道之间，旋风分离器下的返料器将分离下来的物料送回炉膛。 省煤器和空气预热器依次布置在尾部竖井烟道之中。 3.2锅炉的水系统 锅炉给水首先进入一个分配集箱，从分配集箱通过连接管进入前后墙及两侧墙水冷壁下集箱，通过炉膛四周膜式水冷壁上行，进入两侧墙上集箱和前后墙水冷壁上集箱，通过连接管进入汽包，从汽包的两侧通过连接管进入下级省煤器进口集箱，经过水平布置的顺列、三管圈省煤器，进入下级省煤器的出口集箱，然后进入中级省煤器，流经水平布置顺列、三管圈省煤器，进入上级省煤器的进口集箱，由进口集箱进入上级省煤器，流经水平布置、顺列、三管圈省煤器，进入上级省煤器的出口集箱，然后，从上级省煤器的出口集箱通过吊挂管连接到出口集箱，引出合格的热水。水在炉膛膜式水冷壁及省煤器内，都
循环流化床锅炉的发展过程 杨铭 （太原理工大学，山西太原030024） 摘要：结合能源和环境问题的要求介绍了国内外循环流化床锅炉的发展情况，分析了它在我国燃煤发电领域的现状及发展前景。 关键词：循环流化床；锅炉；发展 中图分类号：TM621.2文献标识码：A文章编号：1000-8136(2011)11-0005-01 随着技术的不断进步，燃煤发电向着高效率、低污染的方向发展，以满足人类社会对能源和环境的要求。理论上说，以燃料电池为代表的新型燃煤发电技术将会对传统的燃煤发电方式带来巨大的冲击[1]，但考虑到工业技术的可行性，循环流化床电站锅炉更受到人们的关注。目前，包括美国在内的很多发达国家都在致力于循环流化床电锅炉的研究。在燃煤发电领域，燃煤的燃气—蒸汽联合循环锅炉正在兴起，其基本形式主要有整体煤气化燃煤联合循环（IGCC）锅炉、增压流化床燃煤联合循环（PEBC—CC）锅炉和常压流化床燃煤联合循环（A FBC—CC）锅炉3种[2]。其中，IGCC锅炉和PF2BC锅炉呈逐渐增长趋势。目前，我国循环流化床锅炉的大型化和可靠性方面取得了很大的进展。 1国外循环流化床锅炉现状 国外循环流化床锅炉的研究始于20世纪70年代，它是从鼓泡床沸腾炉和化工行业的循环流化床工艺发展而来的。1982年，德国lurgi公司的第一台50t/h商用循环流化床锅炉投入运行。此后，世界主要锅炉制造厂商连续进行了循环流化床锅炉技术的研究和产品开发工作。经过30多年的迅速发展，国外循环流化床锅炉制造厂商影响较大的有：鲁齐公司、法国GASI公司、美国ABB—CE公司、美国Foster—Wheeler公司、芬兰Ahlstrom 公司、德国Babcock公司、意大利Tempella公司等。 2国内循环流化床锅炉发展现状 中国与世界几乎同步于20世纪80年代初期开始研究和开发循环流化床锅炉技术。大体上我国的循环流化床燃烧技术发展可以分为4个阶段： 1980—1990年为第一阶段，其间我国借用发展鼓泡床的经验开发了带有飞灰循环、取消了密相区埋管的改进型鼓泡床锅炉，容量在35~75t/h。由于没有认识到循环流化床锅炉与鼓泡床锅炉在流态上的差别，这批锅炉存在严重的负荷不足和磨损问题。 1990—2000年为第二阶段，我国科技工作者开展了全面的循环流化床燃烧技术基础研究，基本上掌握了循环流化床流动、燃烧、传热的基本规律。应用到产品设计上，成功开发了75~220t/h 蒸发量的国产循环流化床锅炉，占据了我国热电市场。 2000—2005年为第三阶段，其间为进入电力市场，通过四川高坝100M W等技术的引进和自主开发，一大批135~150M We 超高压再热循环流化床锅炉投运。 2005年之后为第四阶段，其间发改委组织引进了法国阿尔斯通全套300M We亚临界循环流化床锅炉技术，第一个示范在四川白马（燃用无烟煤）取得了成功，随即，采用同样技术的云南红河电厂、国电开原电厂和巡检司电厂（燃用褐煤）以及秦皇岛电厂（燃用烟煤）均成功运行。由于我国已经形成了坚实的循环流化床锅炉设计理论基础，对引进技术的消化和再创新速度很快，引进技术投运不久，就针对其缺点，开发出性能先进、适合中国煤种特点的国产化300M We亚临界循环流化床锅炉，而且由于国产技术的价格与性能优势，2008年后新订货的300M We循环流化床锅炉几乎均为国产技术。 参考文献： [1]阎维平.洁净煤发电技术[M]1北京：中国电力出版社，2001：7921281. [2]LgonsC1NewDevelopmentinFluidixedBedBoilerTechnology [C]1Competitive Power Congress941U SA：Pennsylvania，1994：8291. Introduction to Developments and Study of Circulating Fluidized Bed Boiler Yang Ming Abstract:The request of energy and environment promotes the rap id development of circulating fluidized bed bolier1this paper introduces the development of circulating fluidized bed boiler both at home and abroad，then predicts its development power industry in our count ry. Key words:circulating fluidized bed；boiler；development 科学之友Friend of Science Amateurs2011年04月 5 －－
循环流化床锅炉简介 摘要：本文主要对国内外循环流化床发展现状进行了简略的总结、归纳，并通过与 国外循环流化床技术大型化、高参数的发展趋势对比，对我国循环流化床锅炉技术 发展前景进行展望同时，阐述了主要研究方法，技术路线和关键科学技术问题。 关键词：循环流化床；国内外现状；研究方法；技术路线；科学技术问题；前景 Abstract: This paper briefly summarized the current situation about the development of circulating fluidized bed at home and abroad，compared with the foreign circulating fluidized bed technology which has a large development trend，and investigated the prospects of circulating fluidized bed boiler technology in China．At the same time, this paper expounds the main research method, the technical route and to solve the key technological problems. Key words: CFB；development at home and abroad；research method；technical route ； key technological problems ；prospect 1 前言 循环流化床锅炉是从鼓泡床沸腾炉发展而来的一种新型燃煤锅炉技术，它的工作原理是将煤破碎成0～10mm 的颗粒后送后炉膛，同时炉膛内存有大量床料（炉渣或石英砂），由炉膛下部配风，使燃料在床料中呈“流态化”燃烧，并在炉膛出口或过热器后部安装气固分离器，将分离下来的固体颗粒通过回送装置再次送入炉膛燃烧[1]。 循环流化床锅炉的运行特点是燃料随床料在炉内多次循环，这为燃烧提供了足够的燃尽时间，使飞灰含碳量下降。对于燃用高热值燃料，运行良好的循环流化床锅炉来说，燃烧效率可达98%～99%相当于煤粉燃烧锅炉的燃烧效率。 循环流化床锅炉具有良好的燃烧适应性，用一般燃烧方式难以正常燃烧的石煤、煤矸石、泥煤、油页岩、低热值无烟煤以及各种工农业垃圾等劣质燃料，都可在循环流化床锅炉中有效燃烧。 由于其物料量是可调节的，所以循环流化床锅炉具有良好的负荷调节性能和低负荷运行性能，以能适应调峰机组的要求与环境污染小的优点[2]，因此在电力、供热、化工生产等行业中得到越来越广泛的应用。 2 循环流化床锅炉国内外研究现状 2.1 国外研究现状及分析 国际上，循环流化床锅炉的主要炉型有以下流派：德国Lurgi公司的Lurgi型；原芬兰Ahlstrom公司(现为美国Foster Wheeler公司)的Pyroflow型；德国Babcock公司和VKW公司开发的Circofluid型；美国F. W.公司的FW型；美国巴威(Babcock＆Wilcox)公司开发的内循环型；英国Kaverner公司的MYMIC型。 大型化、高参数是目前各种循环流化床锅炉的发展趋势，国际上大型CFB 锅炉技术正在向超临界参数发展。国际上在20世纪末开展了超临界循环流化床的研究。世界上容量为100～300MW的CFB电站锅炉已有百余台投入运行。Alhstrom和FW公司均投入大量人力物力开发大容量超临界参数循环流化床锅炉。由F.W.公司生产出了260MW循环流化床锅炉，并安装在波兰[3]。特别是2003年3月F.W.公司签订了世界上第一台也是最大容量的460MW 超临界循环流化床锅炉合同，将安装在波兰南部Lagisza电厂[4]。由西班牙的Endesa
循环流化床锅炉机组控制Automation Control in CFBB Unit 徐昌荣张小辉 2000．5 北京和利时系统工程股份有限公司Beijing HollySys Co., Ltd
第一章循环流化床锅炉 一、前言 目前工业世界正在面临三个严重问题：能源(En e rg y)、环境(E nv i ro nm en t)、经济(E c on om y)，即三“E”问题。流态化燃烧技术正是解决三“E”问题的有力工具。现在世界各国已认识到采用循环流化床锅炉能经济地解决能源和环境保护问题。因此各工业发达国家对循环流化床(C F B)锅炉技术的开发、研制都给予很大的重视。世界各国对环境保护的要求日趋严格，由于煤粉炉对所用燃料品质要求高(发热量和挥发分必须大于一定值，否则难以燃烧)且脱硫装置的投资和运行、费用昂贵(如尾部烟气脱硫装置的投资要占发电机组总投资的15～20%)，传统煤粉燃烧锅炉受到严重挑战。应运而生的循环流化床锅炉具有两段低温燃烧、强化传热、燃料适应广以及负荷调节范围大能减少NOx（N O、N O2的总称）生成量和加入石灰石脱硫的优点，更适应目前的环保要求。 现在世界已有50多家公司提供循环流化床锅炉产品，对锅炉设计，各个公司和制造厂对循环流化床锅炉制造技术已提供大量的数据资料，而对循环流化床锅炉控制系统设计与运行方面的资料确很少。至今，国内一些循环流化床锅炉机组由于控制系统设计的缺陷和运行人员对循环流化床锅炉燃烧过程了解不够而造成一些事故和自动投入率低。另外，还存在因对循环流化床锅炉的控制不够熟悉，而造成启动延迟、水冷壁爆管等问题。实际上还有许多是由于确乏对运行人员的培训造成的。 循环流化床锅炉是在沸腾炉基础上发展起来的，它完全是一种‘反应器’，其性能与常规煤粉炉不同，其原因之一是它的燃烧室内的床料具有相当大的惰性和蓄热能力，如果采用常规煤粉炉运行经验的控制手段来控制、监视循环流化床锅炉，那就势必
随着工业技术的不断创新，锅炉行业通过创新的研发，生产出了一种高效、低污染的循环流化床热水锅炉设备，因此，很多用户对其工作原理难免会不太了解，所以，下面就给大家介绍一下该锅炉的工作原理，希望对大家的了解有所帮助。 循环流化床热水锅炉其原理主要是基于循环流态化的原理组织煤的燃烧过程，以携带燃料的大量高温固体颗粒物料的循环燃烧为主要特征。固体颗粒充满整个炉膛，处于悬浮并强烈掺混的燃烧方式。但与常规煤粉炉中发生的单纯悬浮燃烧过程相比，颞粒在循环流化床燃烧室内的浓度远大于煤粉炉，并且存在显著的揪粒成闭和床料的颗粒间混，颗粒与气体间的相对速度大，这一点显然与基于气力输送方式的煤粉悬浮燃烧过程完全不同。 预热后的一次风(流化风)经风室由炉膛底部穿过布风板送入，使炉膛内的物料处于快速流化状态，燃料在充满整个炉膛的惰件床料中燃烧。较细小的颗粒被气流夹带飞出炉膛，并由K灰分离装置分离收粜，通过分离器下的回料管与飞
灰回送器(返料器)送W炉膛循坏燃烧;燃料在燃烧系统内完成燃烧和卨温烟气向X质的部分热M 传递过程。烟气和未被分离器捕集的细颗粒排入拥环流化床锅炉炉内燃烧与烟风系统尾部烟逬，继续受热曲进行对流换热，最后排出锅炉。 在这种燃烧方式下，燃烧室密相区的湿度水T受到燃煤过稈中的高温结液、低温结焦和最佳脱硫温度的限制，一般维持在850℃左右，这一温度范围也恰与垃圾脱硫温度吻合。由于循环流化床锅炉较煤粉炉炉膛的温度水平低的特点，带来低污染物排放和避免燃煤过程中结渣等问题的优越性。 以上就是循环流化床热水锅炉有关工作原理的介绍，如有不清楚的可咨询中鼎锅炉股份有限公司，该公司不仅拥有A级锅炉制造许可证和I、II类压力容器设计制造许可证、一级锅炉安装许可证，且设备质优价廉，性价比高，因此，现深受客户的好评。
是在鼓泡床锅炉（沸腾炉）的基础上发展起来的，因此鼓泡床的一些理论和概念可以用于循环流化床锅炉。但是又有很大的差别。早期的循环流化床锅炉流化速度比较高，因此称作快速循环循环床锅炉。快速床的基本理论也可以用于循环流化床锅炉。鼓泡床和快速床的基本理论已经研究了很长时间，形成了一定的理论。要了解循环流化床的原理，必须要了解鼓泡床和快速床的理论以及物料从鼓泡床→湍流床→快速床各种状态下的动力特性、燃烧特性以及传热特性。 一、循环流化床锅炉的优点。 1.燃料适应性广，这是循环流化床锅炉的重要优点。循环流化床 锅炉既可燃烧优质煤，也可燃烧劣质燃料，如高灰煤、高硫煤、高硫高灰煤、高水分煤、煤矸石、煤泥，以及油页岩、泥煤、 炉渣、树皮、垃圾等。他的这一优点，对充分利用劣质燃料具
有总大意义。 2.燃烧效率高。国外循环流化床锅炉的燃烧效率一般髙达99%。 我国自行设计的循环流化床锅炉燃烧效率髙达95%-99%。该锅炉燃烧效率的主要原因是燃烧尽率高。运行锅炉的实例数据表明，该型锅炉的炉渣可燃物图仅有1%-2%，燃烧优质煤时，燃烧效率与煤粉炉相当，燃烧劣质煤是，循环流化床锅炉的燃烧率比煤粉炉约高5%。 3.燃烧污染排放量低。想循环流化床内直接加入石灰石，白云石 等脱硫剂，可以脱去燃料燃烧生成的SO2。根据燃料中所含的硫量大小确定加入脱硫剂量，可达到90%的脱硫效率。循环硫化床锅炉NOχ的生成量仅有煤粉炉的1∕4-1／3。标准状态下NOχ的排量可以控制在300mg／m3以下。因此循环流化床是一种经济、有效、低污染的燃烧技术。与煤粉炉加脱硫装置相比，循环流化床锅炉的投资可降低1∕4-1／3。 4. 燃烧强度高，炉膛截面积小炉膛单位截面积的热负荷高是循 环流化床锅炉的另一主要优点。其截面热负荷约为 3.5～ 4.5MW/m2，接近或高于煤粉炉。同样热负荷下鼓泡流化床锅炉 需要的炉膛截面积要比循环流化床锅炉大2～3倍。 5.负荷调节范围大，负荷调节快 当负荷变化时，只需调节给煤量、空气量和物料循环量，不必 像鼓泡流化床锅炉那样采用分床压火技术。也不象煤粉锅炉 那样，低负荷时要用油助燃，维持稳定燃烧。一般而言，循
第25卷第6期 2010年11月 热能动力工程 JOURNAL OF E NGI N EER I N G F OR T HER MAL E NERGY AND P OW ER Vol .25,No .6 Nov .,2010 收稿日期:2009-12-06; 修订日期:2010-03-11作者简介:蒋绍坚(1963-),男,湖南邵东人,中南大学教授. 文章编号:1001-2060(2010)06-0627-03 循环流化床锅炉热效率统计分析研究 蒋绍坚1 ,刘 乐1 ,何相助2 ,艾元方 1 (1.中南大学能源科学与工程学院,湖南长沙410083;2.湖南省节能中心,湖南长沙410007) 摘 要:针对循环流化床锅炉炉膛容积采用经验比较法适应性差的问题,采用幂函数规律拟合循环流化床锅炉运行数据。研究循环流化床锅炉热效率与其主要影响因素(吨汽有效容积、煤的挥发分)之间的关系,提出了吨汽有效容积的概念。结果表明:吨汽有效容积与燃用煤种的挥发分是影响炉膛容积的重要因素。为使循环流化床锅炉热效率达到 80%以上,吨汽有效容积(用y 表示)与煤的挥发分(用x 表 示)应满足:y ≥7.78x -0.136。关 键 词:循环流化床锅炉;炉膛容积;挥发分;回归分析; 热效率;吨汽有效容积 中图分类号:TK229.6 文献标识码:A 引 言 锅炉炉膛是燃料与空气发生燃烧反应,并产生辐射传热过程的有限空间。如何根据给定条件合理确定炉膛容积,是锅炉设计与锅炉改造中重要的问题。目前,解决这一问题的常用方法是经验比较法[1～3]。首先根据煤种对照类似锅炉,确定炉膛截面热负荷,定出炉膛横截面积,再根据长宽比确定炉膛的长与宽,最后确定炉膛的高度。采用经验比较法需收集大量锅炉的设计煤种、额定蒸发量等信息,当这些参数与投运锅炉不符时,还需进行相似分析,对使用者的专业知识要求高。由于炉膛容积不合理导致热效率偏低的情况时有发生。对运行中的低效锅炉而言,目前尚缺乏概念直观、变量少、计算简单、准确度高、便于工程技术人员掌握的判断炉膛容积大小是否合理的标准,因此,有必要展开相关研究。 1 炉膛有效容积和吨汽有效容积的概念 煤在炉膛内的燃烧过程由挥发分析出和固定碳 燃烧两个阶段构成。为获得高效率,煤在炉内应尽可能燃尽。虽影响煤燃尽的因素很多,但总体而言可分为由煤质特性决定的内因和由炉膛几何特性、 温度特性等决定的外因两大方面 [5～6] 。在煤质特性 方面,煤的挥发分含量对挥发分析出过程以及紧接 着的固定碳燃烧过程都有显著影响。挥发分含量越高,挥发分析出后煤孔隙率越大,燃烧表面积越大, 完全燃烧所需时间就越短,燃烧越充分[7～9] 。 固定碳的燃烧,其燃尽度与炉膛几何特性和温度特性直接相关。炉膛几何特性对煤在炉内的停留时间及炉内传热效果有决定性影响;而温度特性对煤在炉内的燃烧速度有决定性影响。为综合反映炉膛几何特性和温度特性的影响程度,本研究提出炉膛吨汽有效容积的概念。有效容积是指具备能使煤发生燃烧所需温度条件的炉膛容积。文献[10]指出:流化床炉膛温度分布均匀,在锅炉尾部离炉烟气温度高于850～950℃时,炉膛容积即具备了燃烧所需温度条件。因此,采用“离炉烟气温度高于850℃”作为炉膛有效容积定义中所涉及的燃烧反应所需温度条件,炉膛有效容积与锅炉设计吨位之比即为吨汽有效容积。 2 锅炉等热效率曲线图 图1 热效率与炉膛吨汽有效容积、 燃煤挥发分之间的函数关系
一、锅炉概况 我厂锅炉是绿叶锅炉生产，锅炉型号为： LG-100/5.3-M。本锅炉采用循环流化床燃烧技术，系次高温、次高压、单锅筒横置式、单炉膛、自然循环锅炉。采用全悬吊结构，全钢架π型布置。 主要技术参数（设计煤种） 额定蒸发量 (MCR ) 100 t/h 额定蒸汽温度 485 ℃ 额定蒸汽压力（表压） 5.3 MPa 给水温度 150 ℃ 排烟温度 140 ℃ 排污率≤ 2％ 空气预热器进风温度 20 ℃ 锅炉计算热效率 87.2％ 燃料消耗量 22.3 t/h 按原煤和煤泥的质量比6:4记原煤：13.4 t/h 煤泥： 9 t/h 一次热风温度 153℃ 二次热风温度 154℃ 一、二次风量比 55：45 循环倍率 25-30 二、锅炉结构简述 本锅炉采用全封闭结构，在运转层8.0米标高设置混凝土平台。炉膛采用膜式水冷壁，锅炉中部是蜗壳式汽冷旋风分离器，尾部竖
井烟道布置两级二组对流过热器，过热器下方布置两组膜式省煤器及一、二次风各三组空气预热器。 在燃烧系统中，三台给煤机将煤送入落煤管进入炉膛，锅炉燃烧所需空气分别由一、二次风机提供。一次风机送出的空气经一次风空气预热器预热后由左右两侧风道引入炉下水冷风室，通过水冷布风板上的风帽进入燃烧室；二次风机送出的风经二次风空气预热器预热后，通过分布在炉膛前、后墙上的喷口喷入炉膛，补充空气，加强扰动与混合。燃料在炉膛与流化状态下的循环物料掺混燃烧，床温度达到一定值后，大量物料在炉膛呈中间上升，贴壁下降的循环方式，沿炉膛高度与受热面进行热交换，随烟气飞出炉膛的众多细小颗粒经蜗壳式汽冷旋风分离器之后，绝大部分物料又被分离出来，从返料器返回炉膛，再次实现循环燃烧。而比较洁净的烟气经转向室、高温过热器、低温过热器、省煤器、一、二次风空气预热器由尾部烟道排出。由于采用低温和空气分级供风的燃烧能够显著抑制NO2生成。其灰渣活性好，具有较高的综合利用价值，因而它更能适合日益严格的国家环保要求。 锅炉的水、汽侧流程如下： 给水经过水平布置的两组膜式省煤器加热后进入锅筒。锅筒的锅水由集中下降管、分配管进入水冷壁下集箱、上升管、上集箱，然后从引出管进入锅筒。锅筒设有汽水分离装置。饱和蒸汽从锅筒顶部的蒸汽连接管引至汽冷旋风分离器，然后依次经过尾部汽冷包墙管、吊挂管、低温过热器、喷水减温器、高温过热器，最后将合格
