如何解读电气系统图

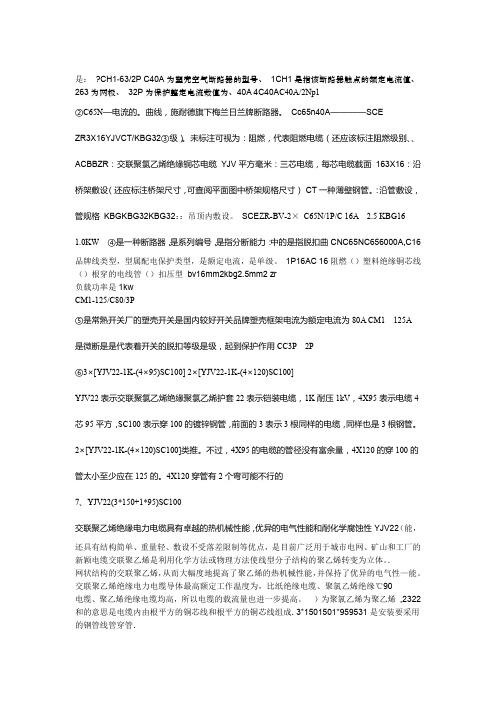

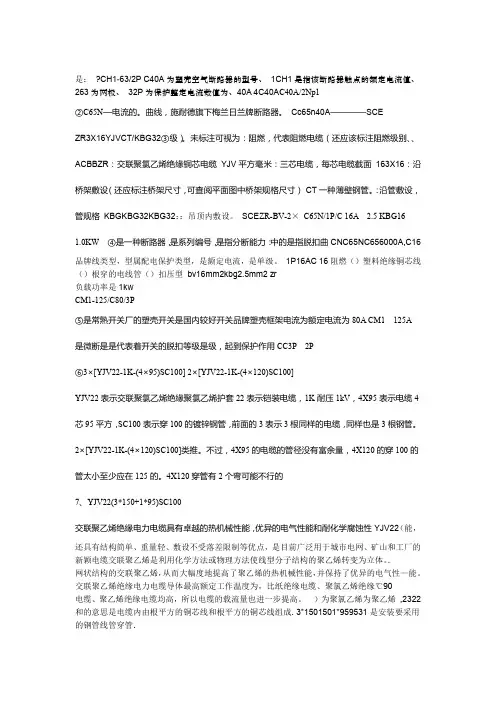

是：?CH1-63/2P C40A为塑壳空气断路器的型号、1CH1是指该断路器触点的额定电流值、263为两极、32P为保护整定电流数值为、40A 4C40A C40A/2Np1②C65N—电流的。

曲线，施耐德旗下梅兰日兰牌断路器。

Cc65n40A————SCEZR3X16YJVCT/KBG32③级）。

未标注可视为：阻燃，代表阻燃电缆（还应该标注阻燃级别、、ACBBZR：交联聚氯乙烯绝缘铜芯电缆YJV平方毫米：三芯电缆，每芯电缆截面163X16：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）CT一种薄壁钢管。

：沿管敷设，管规格KBGKBG32KBG32：：吊顶内敷设。

SCE ZR-BV-2×C65N/1P/C 16A 2.5 KBG161.0KW ④是一种断路器，是系列编号，是指分断能力：中的是指脱扣曲CNC65NC656000A,C16品牌线类型，型属配电保护类型，是额定电流，是单级。

1P16AC 16阻燃（）塑料绝缘铜芯线（）根穿的电线管（）扣压型bv16mm2kbg2.5mm2 zr负载功率是1kwCM1-125/C80/3P⑤是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为额定电流为80A CM1 125A 是微断是是代表着开关的脱扣等级是级，起到保护作用CC3P 2P⑥3×[YJV22-1K-(4×95)SC100] 2×[YJV22-1K-(4×120)SC100]YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。

2×[YJV22-1K-(4×120)SC100]类推。

不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。

4X120穿管有2个弯可能不行的7、YJV22(3*150+1*95)SC100交联聚乙烯绝缘电力电缆具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性YJV22（能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市电网、矿山和工厂的新颖电缆交联聚乙烯是利用化学方法或物理方法使线型分子结构的聚乙烯转变为立体。

电气原理图怎么看
要理解电气原理图，可以按照以下步骤操作，不要标题且确保文中没有相同的文字出现：
1. 仔细观察电气原理图的整体结构，包括各个电气元件的连接方式和位置。

2. 根据原理图中的符号图示，确定各个电气元件的类型和功能，比如电源、开关、电灯等。

3. 遵循电气原理图中的箭头方向，确定电流的流动方向。

箭头指向的是电流的正方向，电流则从正方向流向负方向（箭头的反方向）。

4. 识别原理图中的电气连接方式，如并联和串联。

并联表示电流可以同时经过多个电气元件，而串联表示电流必须先通过一个元件再经过另一个元件。

5. 使用注解或标签来记录和标识不同电气元件的特性，如电流值、电压值等。

确保注解或标签是独特的，不会与其他部分重复。

6. 根据连线的路径和电气元件的布局，理解电流的路径和电压的变化情况。

根据电路的性质，例如并联电路中电流分流、串联电路中电压相加等，推测电流和电压的变化规律。

7. 根据具体需求和电气原理图，分析电气元件之间的相互作用
和影响。

例如，电源的电压和电流如何控制电灯的亮度。

8. 通过模拟电路或使用电气仪器，验证电气原理图的准确性和可行性。

请注意，以上步骤可能需要一定的电气知识和经验。

如果对电气原理图不够了解或存在疑问，建议参考相关电气教材或向专业人士咨询。

电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。

因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。

如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。

2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。

如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。

3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。

如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。

4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。

通过看图样说和安装施工要求。

这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。

二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。

2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。

3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。

从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。

教你三步看懂电路图的方法
电路图主要由元件符号、连线、结点、注释四大部分组成。

接下来给大家分享如何通过三个步骤看懂电路图，一起看一下具体内容。

看懂电路图的三个步骤
（1）首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。

分清主电路和辅助电路。

交流回路和直流回路。

（2）主电路是电气控制线路中大电流流过的部分。

包括从电源到电机之间相连的电器元件。

看主回路时要通常从下往上看。

即先从用电设备开始经控制电器元件顺次往电源端看。

通过看主回路，要搞清楚负载是怎样取得电源的。

电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。

（3）辅助电路是控制线路中除了主电路以外的电路。

起流过的电流比较小，看辅助电路时则上自上而下。

从左到右看，即先看主电源，再顺序看各条支路。

分析各条支路电器原件的工作情况及其对主回路的控制关系，注意电气与机械机构的连接关系。

如何画好电路图
（1）如果是串联电路，则按一定的次序从电源的正极向电源的负极画出，遇到什么就画什么，直到完成。

（2）如果是并联电路，可以采取分路完成的方法——将电路分解成几条路，然后一条一条完成连接；如果是并联电路，还要注意相交且相连的点要用明显的黑点描出。

（3）画好电路图应注意的事项:
①必须用电路符号表示元件，不能用实物图形。

②整个电路图画成方框型。

③按照实物图元件摆放顺序画电路图。

④养成随时将各元件用字母表示的好习惯。

⑤注意连接处不要形成开路，节点要点好。

一文教你如何读懂电气安装工程系统图（六）电缆表册电缆表册使用表格形式显示系统中电缆的线路编号、类别、规格、型号、长度、起止点及保护管的规格等。

该长度值只作为参考，施工时应现场实测。

电缆表册也有装在设备材料表内。

（七）图例图例是用表格形式列出图纸中使用的图形符号或文字符号的含义，以使读图者读懂图纸。

除统一图例外专业图例各有不同表示，读图时应注意图例及说明。

（八）设备材料表设备材料表是以表格形式列出工程所需的材料、设备名称、规格、型号、数量、要求等。

（九）设计说明[对一个读图者来说，设计说明是必须认真阅读和研究的内容。

因为它常常是指点迷津的钥匙 ]设计说明主要标注图中交代不清，不能表达或没有必要用图表示的要求、标准、规范、方法等，如供电电源来源、线路敷设方式、设备安装方式施工注意事项等。

根据工程规模及需要说明的内容多少，有的可以单独编制说明，有的因为内容简短，分项局部问题可以写在分项图纸内的空余处。

（十）图纸目录图纸目录是将设计图纸安顺序编排，它反映了图纸全部情况，是清点、查阅的依据。

二、读图注意要点1、电气工程大多采用统一的图形符号并加注文字符号绘制出来的。

因为构成电气工程设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才能说明清楚。

因此，阅读图纸前必须熟悉图形符号和文字符号所代表的含义。

2、电气工程施工，往往与主体工程（土建工程）及其他施工相配合进行。

例如：电气设备的布置与土建平面布置，立面布置有关；安装方法与墙体结构有关；特别是一些暗敷设线路、电气设备基础和预埋件，更与土建工程密切相关。

因此，阅读电气建筑图纸时应与土建施工图对应起来阅读。

3、电气工程图中有关安装等方面的技术要求和安装方法，在有关的国家标准和规范、规程中有明确规定，因此，有些图纸并没有完全反映出来，只是在说明中注明参照“***标准图集”、“***规范”等等，这就要求我们应在读图同时配合相关规范、标准、图集以全面了解图纸要求。

电气原理图识读方法和步骤首先要有肯定的电气基础学问，熟悉基本的元件符号，常见的电气元件并了解其工作原理。

识图的时候先看一次后看二次，通过一次回路了解图纸的大致用途，他要干什么，比如是电机运行、变压器或线路送电、或者是多台电机和阀门等设备的协作。

还要看回路中应当有哪些闭锁条件，各个设备在图中起到的作用。

有了这些熟悉之后，在通过二次回路看是如何实现的。

看二次回路可以先看线圈，通过线圈两侧的接点看回路中各设备之间的协作、规律关系，看完线圈看接点，接点连成一条线。

有些电气图虽然不算太简单，但假如不从电路原理上把握其连线规律，诊断线路故障就比较困难，所以要顺当修好常用电气设备，就必需读懂和把握电气图，尤其是初学者，更要学会识读电气图。

对于各类电气图的识读，通常有以下几种基本识图方法。

1）结合电工、电子技术基础学问看图在实际生产的各个领域中，全部电路（如输变配电、电力拖动、照明、电子电路、仪器仪表和家电产品等）都是建立在电工、电子技术理论基础之上的。

因此，要想快速、精确地看懂电气图，必需具备肯定的电工、电子技术学问。

例如三相笼型异步电动机的正转和反转掌握，就利用了电动机的旋转方向由三相电源的相序来打算的原理，用倒顺开关或两个接触器进行切换，转变输入电动机的电源相序，从而转变电动机的旋转方向。

2）结合电气元件的结构和工作原理看图在电路中有各种电气元件，如配电电路中的负荷开关、断路器、熔断器、互感器、电表等；电力拖动电路中常用的各种继电器、接触器和各种掌握开关等；电子电路中，常用的各种晶体二极管、晶体三极管、晶闸管、电容器、电感器及各种集成电路等。

因此在看电气图时，首先应了解这些电气元件的性能、结构、工作原理、相互掌握关系及在整个电路中的地位和作用。

3）结合典型电路识图典型电路就是常见的基本电路，如电动机的启动、制动、正反转掌握、过载爱护、时间掌握、挨次掌握、行程掌握电路；晶体管整流、振荡和放大电路；晶闸管触发电路；脉冲与数字电路等。
